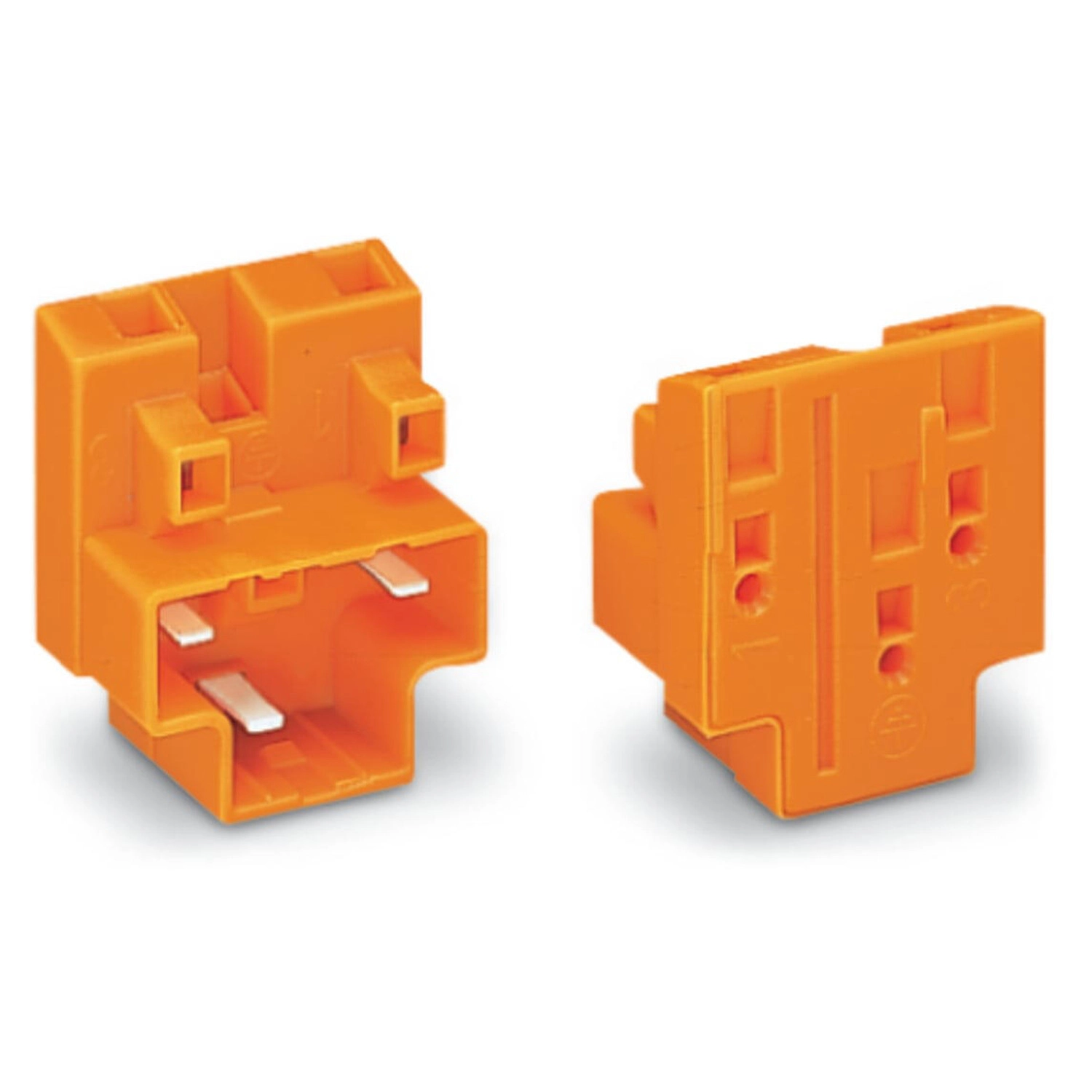

A Wago 730-113 narancssárga, hárompólusú apacsatlakozó CAGE CLAMP® bekötéssel és 8–9 mm csupaszolási hosszal készül. Tömör és finom elemi szálas vezetékhez 0,08–2,5 mm² tartomány szerepel; az érvéghüvelyes vezetékek határait külön kell figyelembe venni. Az IEC/EN60664-1 szerinti névleges áram 10 A.
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 10 A |
|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 630 V; 6 kV; 10 A |
|---|
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 1000 V; 6 kV; 10 A |
|---|
| UL1059; C felhasználási csoport | 600 V; 10 A |
|---|
| UL1059; B és D felhasználási csoport | Nincs megadott érték. |
|---|
| CSA; C felhasználási csoport | 600 V; 10 A |
|---|
| CSA; B és D felhasználási csoport | Nincs megadott érték. |
|---|
Csatlakozás és vezetékhatárok
| Pólusszám | 3 |
|---|
| Összes potenciál száma | 3 |
|---|
| Csatlakozási típusok száma | 1 |
|---|
| Szintek száma | 1 |
|---|
| Csatlakozástechnika | CAGE CLAMP® |
|---|
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
|---|
| Változtatható kódolás | Nincs |
|---|
| Védelem hibás bekötés ellen | Nincs |
|---|
| Működtetés | Működtetőszerszámmal |
|---|
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
|---|
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
|---|
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
|---|
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² |
|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
|---|

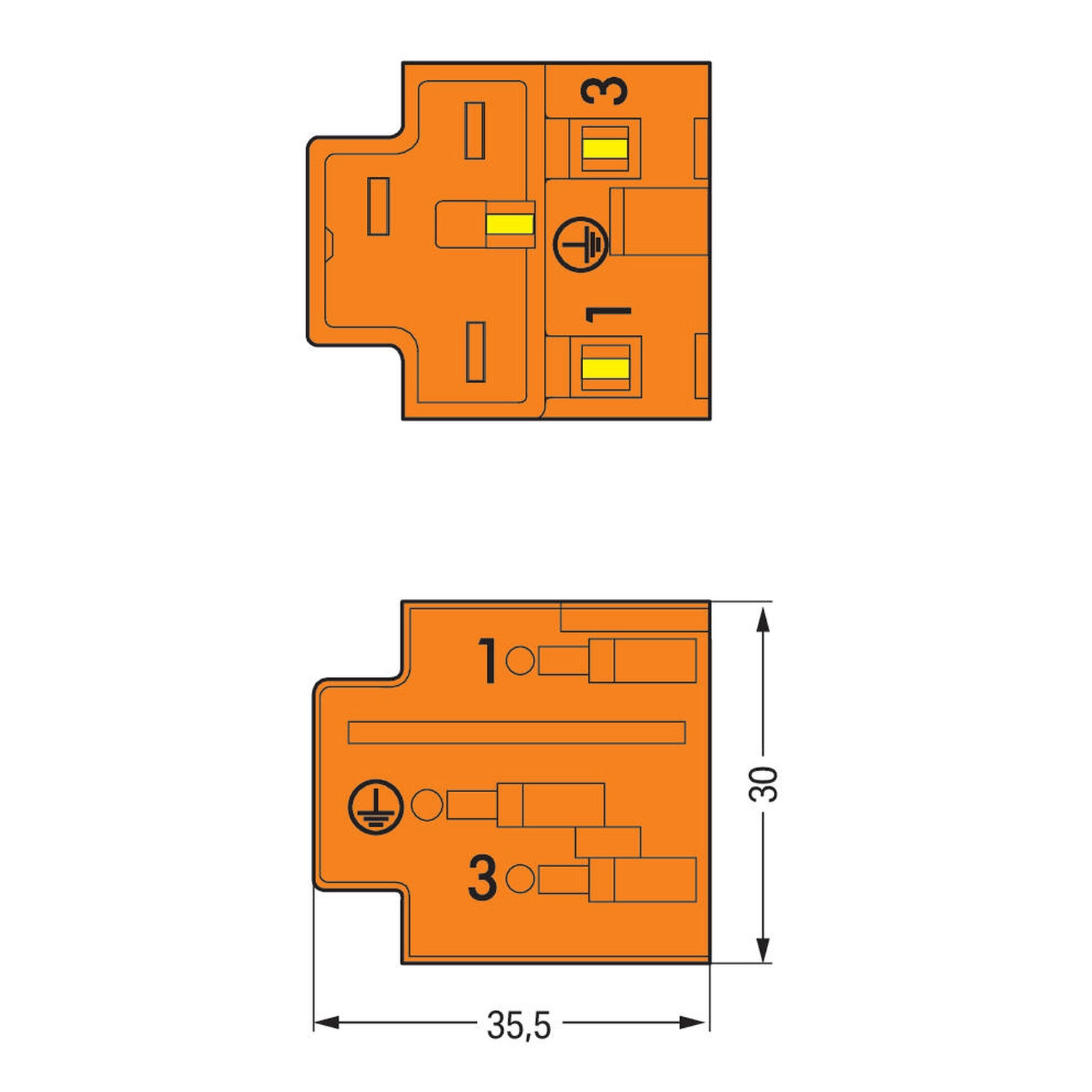

Méretek
| Szélesség | 30 mm / 1,181 inch |
|---|
| Magasság | 35,5 mm / 1,398 inch |
|---|
| Mélység | 22,5 mm / 0,886 inch |
|---|
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|
| Anyagcsoport | I |
|---|
| Szigetelőanyag | Poliamid (PA66) |
|---|
| UL94 szerinti gyúlékonysági osztály | V0 |
|---|
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
|---|
| Érintkezés bevonata | Ón |
|---|
| Tűzterhelés | 0,192 MJ |
|---|
| Tömeg | 9,8 g |
|---|
| Határhőmérsékleti tartomány | -60 … +85 °C |
|---|
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
|---|
Tanúsítványok és jóváhagyások
| CCA | EN60998; 2174149.01A |
|---|
| CSA | C22.2 No.158; LR18677-43 |
|---|
| UL | UL1059; E45172 |
|---|
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
|---|
Csomagolás
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora az IEC szerinti névleges áram?+−
Van változtatható kódolása?+−
Nincs; hibás bekötés elleni védelem sincs megadva.
Milyen vezetéket fogad?+−
Tömör és finom elemi szálas vezeték: 0,08–2,5 mm². Szabványonként és érvéghüvely-kivitel szerint a külön megadott határok érvényesek.
