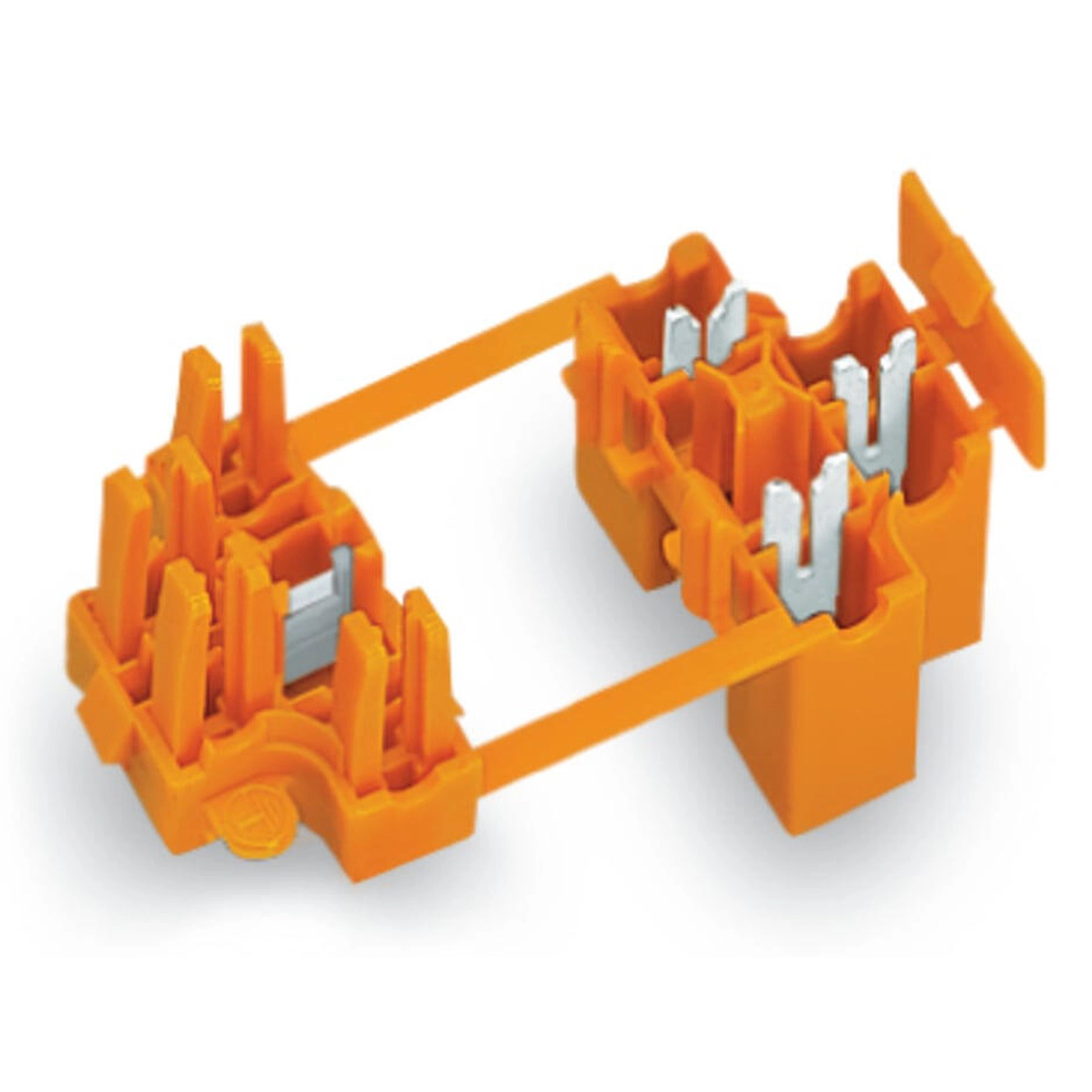

Wago 730-103 aljzat automatikus L-megszakítással, 3 pólusú, narancssárga
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 730-103 narancssárga, hárompólusú IDC aljzat automatikus L-megszakítással készül. Finom elemi szálas vezetékhez 0,75–1,5 mm² tartományban használható. Az összeállítás gyártó által megadott művelete a részek előreteszelése után fogóval végzett végleges összenyomás. Az IEC/EN60664-1 szerinti névleges áram 10 A.
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 10 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 630 V; 6 kV; 10 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 1000 V; 6 kV; 10 A |
| UL1059; C felhasználási csoport | 600 V; 10 A |
| UL1059; B és D felhasználási csoport | Nincs megadott érték. |
| CSA; C felhasználási csoport | 600 V; 10 A |
| CSA; B és D felhasználási csoport | Nincs megadott érték. |
Kivitel és alkalmazási feltételek
| IDC bekötés | A bekötési művelet a vezetékek tehermentesítő lábakba nyomását, az aljzat részeinek előreteszelését, majd fogóval végzett végleges összenyomását tartalmazza. A WINSTA IDC laposkábeles modulok általános, pólusonkénti elfordítást említő leírása nem helyettesíti ennek az aljzatnak a műveletsorát. |
|---|
Csatlakozás és vezetékhatárok
| Pólusszám | 3 |
|---|---|
| Összes potenciál száma | 3 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | IDC csatlakozás |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Változtatható kódolás | Nincs |
| Védelem hibás bekötés ellen | Nincs |
| Finom elemi szálas vezeték | 0,75–1,5 mm² / 18–16 AWG |
| Funkció | Automatikus L-megszakítás |

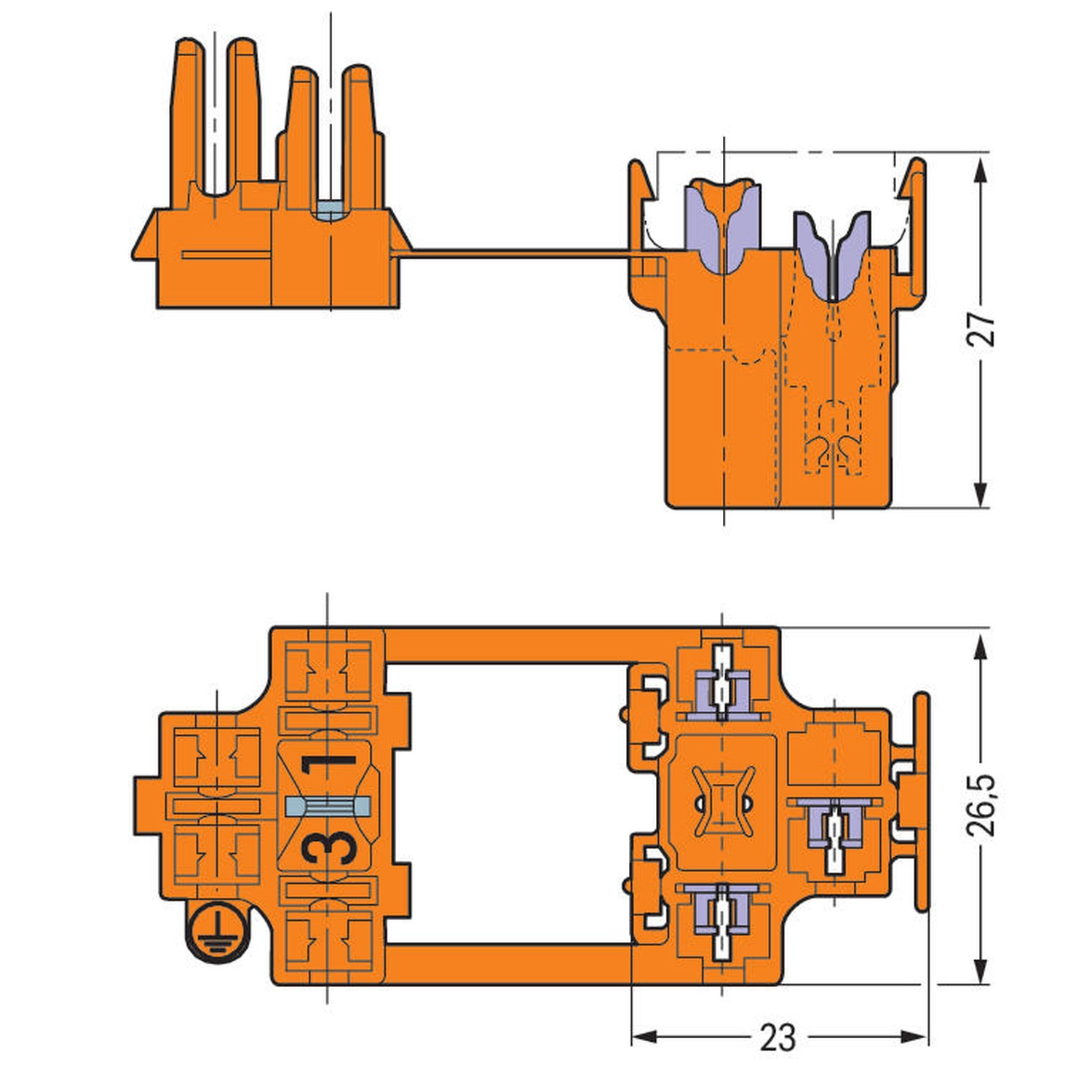

Méretek
| Szélesség | 26,5 mm / 1,043 inch |
|---|---|
| Magasság | 27 mm / 1,063 inch |
| Mélység | 23 mm / 0,906 inch |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,152 MJ |
| Tömeg | 7,2 g |
| Határhőmérsékleti tartomány | -60 … +85 °C |
| Érintkező anyaga | Sárgaréz |
Tanúsítványok és jóváhagyások
| CCA | EN60998; 2174149.01A |
|---|---|
| CSA | C22.2 No.158; LR18677-43 |
| UL | UL1059; E45172 |
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|---|
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Csomagolás
| Mennyiség | 50 db |
|---|---|
| Típus | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora az IEC szerinti névleges áram?
10 A.
Van változtatható kódolása?
Nincs; hibás bekötés elleni védelem sincs megadva.
Milyen vezetéket fogad?
Finom elemi szálas vezeték: 0,75–1,5 mm² / 18–16 AWG.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 730-103 aljzat automatikus L-megszakítással, 3 pólusú, narancssárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 730-103 |
| GTIN / EAN | 4050821429715 |
| Terméktípus | IDC aljzat automatikus L-megszakítással |
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 10 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 630 V; 6 kV; 10 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 1000 V; 6 kV; 10 A |
| UL1059; C felhasználási csoport | 600 V; 10 A |
| UL1059; B és D felhasználási csoport | Nincs megadott érték. |
| CSA; C felhasználási csoport | 600 V; 10 A |
| CSA; B és D felhasználási csoport | Nincs megadott érték. |
Kivitel és alkalmazási feltételek
| IDC bekötés | A bekötési művelet a vezetékek tehermentesítő lábakba nyomását, az aljzat részeinek előreteszelését, majd fogóval végzett végleges összenyomását tartalmazza. A WINSTA IDC laposkábeles modulok általános, pólusonkénti elfordítást említő leírása nem helyettesíti ennek az aljzatnak a műveletsorát. |
|---|
Csatlakozás és vezetékhatárok
| Pólusszám | 3 |
|---|---|
| Összes potenciál száma | 3 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | IDC csatlakozás |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Változtatható kódolás | Nincs |
| Védelem hibás bekötés ellen | Nincs |
| Finom elemi szálas vezeték | 0,75–1,5 mm² / 18–16 AWG |
| Funkció | Automatikus L-megszakítás |
Méretek
| Szélesség | 26,5 mm / 1,043 inch |
|---|---|
| Magasság | 27 mm / 1,063 inch |
| Mélység | 23 mm / 0,906 inch |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,152 MJ |
| Tömeg | 7,2 g |
| Határhőmérsékleti tartomány | -60 … +85 °C |
| Érintkező anyaga | Sárgaréz |
Tanúsítványok és jóváhagyások
| CCA | EN60998; 2174149.01A |
|---|---|
| CSA | C22.2 No.158; LR18677-43 |
| UL | UL1059; E45172 |
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|---|
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Csomagolás
| Mennyiség | 50 db |
|---|---|
| Típus | Doboz |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 13 (Misc. Multi Conn. System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.26. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 730-103 aljzat automatikus L-megszakítással, 3 pólusú, narancssárga használati útmutató
Vezeték és csatlakozás
A finom elemi szálas vezeték megadott tartománya 0,75–1,5 mm² / 18–16 AWG. Az aljzat IDC csatlakozású.
Az aljzat összeállítása
Nyomd a vezetékeket a tehermentesítő lábakba.
Helyezd az aljzat felső és alsó részét az előreteszelt helyzetbe.
Fogóval nyomd az aljzatot a végleges helyzetbe.
