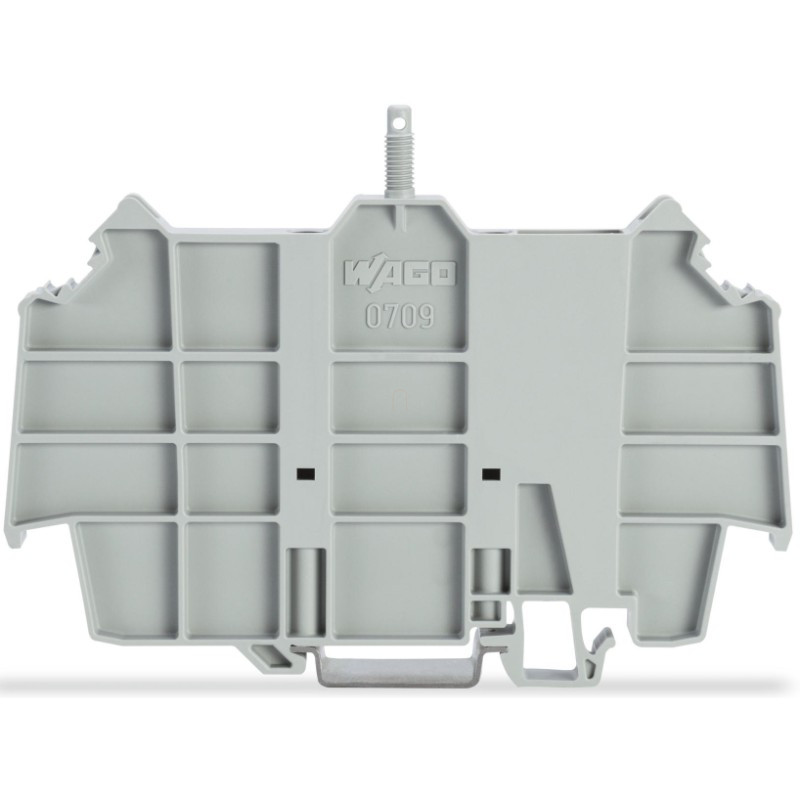

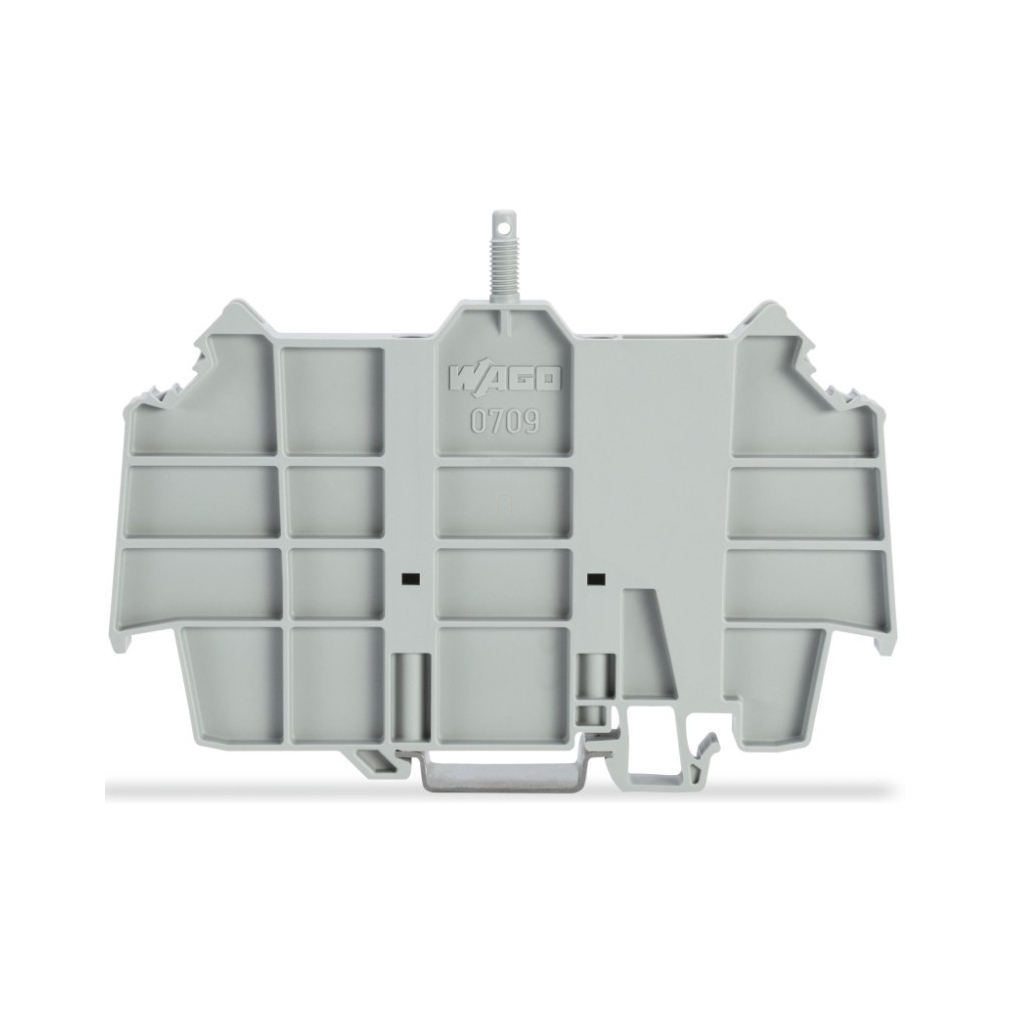

Wago 709-169 3-as típusú burkolattartó rögzítőcsavarokkal és recézett anyával, 279–282, 880, 264 és 270 sorozatú sorkapcsokhoz, szürke
RRP:1 594 Ft/db
1 578 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 374 Ft/db
nettó 1 082 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 709-169 Burkolat tartó szürke, ipari DIN-sínes vezetékezésekhez.
A Wago 709-169 szürke, 3-as típusú burkolattartó DIN35 sínre rögzíthető. A rögzítő-/tartócsavarokat és a recézett anyát a csomag tartalmazza. A gyártó a 279–282, 880, 264 és 270 sorkapocscsaládok megadott kiviteleihez sorolja; hozzá a 709-156 burkolat szerepel.
Műszaki és anyagadatok
| Típus | 3 |
|---|---|
| Szín | Szürke |
| Szélesség | 8 mm / 0,315 inch |
| Magasság a geometriai táblázatban | 133 mm / 5,236 inch |
| Mélység a DIN-sín felső szélétől | 88,5 mm / 3,484 inch |
| Tömeg | 27,7 g |
| Rögzítés | DIN35 kalapsín |
| Tűzterhelés | 0,681 MJ |
| Mellékelt elemek | Rögzítő-/tartócsavarok és recézett anya |
| Kompatibilis sorkapocscsaládok | 279–282 és 880 sorozat sínre rögzíthető sorkapcsai; 264 sorozat miniatűr sínre rögzíthető sorkapcsai; 270 sorozat érzékelő- és beavatkozósorkapcsai |
Alkalmazási feltételek
| Közös szerkezeti ábra és saját termékméretek | A rajz a burkolat és a tartó közös szerkezetét több nézetben ábrázolja; a rajzi részméretek nem helyettesítik a termék saját geometriai táblázatát. A táblázat magasságként 133 mm-t nevez meg, miközben a rajzon a 133 mm vízszintes méretvonalon szerepel; a két jelölés külön marad feltüntetve. |
|---|---|
| Plombálási megjegyzés | A burkolat plombálható. A gyártói megjegyzés szerint plombálás nélküli burkolatok használatakor a menet kupolafeje letörhet. |
| Jelölők adatai | A kiegészítőlistában szereplő 5–5,2 mm-es nyújthatóság, illetve 5–17,5 mm-es sorkapocsszélesség a jelölőkre vonatkozik; nem a burkolat vagy a tartó saját szélessége. |
| Anyag- és védettségi adatok | A saját adatlap nem nevez meg polimert vagy önálló IP-védettséget ehhez a termékhez. |
Opcionális kiegészítők
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
|---|---|
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 210-549 | tartalék recézett anya; borításhoz |
| 209-196 | Tartalék rögzítő / tartócsavar; borításhoz |

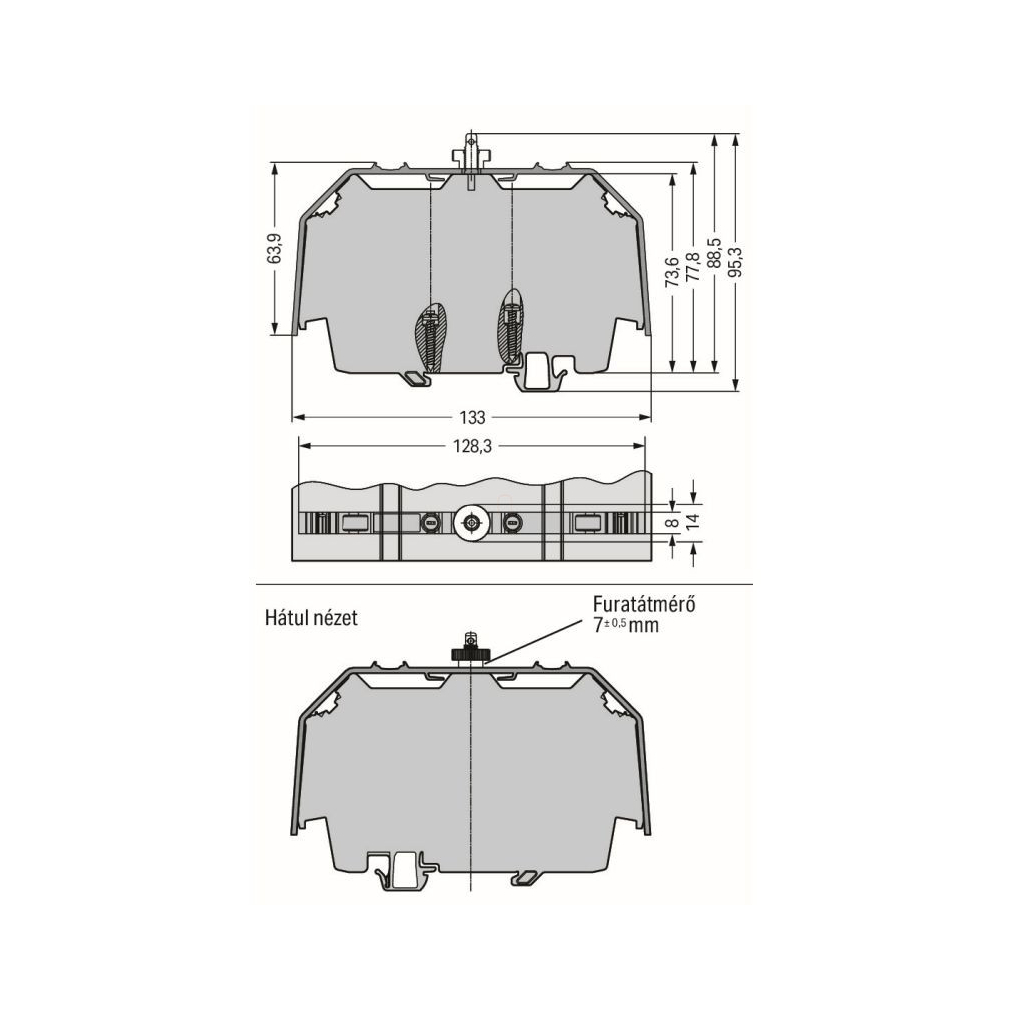

Közös szerkezeti ábra méretei
| Közös burkolat-/tartóábra vízszintes méretei | 133 mm; 128,3 mm |
|---|---|
| Közös ábra függőleges méretei | 63,9 mm; 73,6 mm; 77,8 mm; 88,5 mm; 95,3 mm |
| Közös ábra oldalnézeti méretei | 8 mm; 14 mm |
| Hátsó nézet furatátmérője | 7 ±0,5 mm |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen sínre rögzíthető?
DIN35 kalapsínre.
Mekkora a saját szélessége?
8 mm.
Mi a két rögzítőcsavar feladata?
A bal oldali biztonsági csavar a leválást, a jobb oldali rögzítőcsavar a sínen való mozgást akadályozza meg.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
709-169
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
27,6 g/db
Cikkszám
4055143428583
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 709-169 3-as típusú burkolattartó rögzítőcsavarokkal és recézett anyával, 279–282, 880, 264 és 270 sorozatú sorkapcsokhoz, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 709-169 |
| GTIN / EAN | 4055143428583 |
| Terméktípus | 3-as típusú burkolattartó |
Műszaki és anyagadatok
| Típus | 3 |
|---|---|
| Szín | Szürke |
| Szélesség | 8 mm / 0,315 inch |
| Magasság a geometriai táblázatban | 133 mm / 5,236 inch |
| Mélység a DIN-sín felső szélétől | 88,5 mm / 3,484 inch |
| Tömeg | 27,7 g |
| Rögzítés | DIN35 kalapsín |
| Tűzterhelés | 0,681 MJ |
| Mellékelt elemek | Rögzítő-/tartócsavarok és recézett anya |
| Kompatibilis sorkapocscsaládok | 279–282 és 880 sorozat sínre rögzíthető sorkapcsai; 264 sorozat miniatűr sínre rögzíthető sorkapcsai; 270 sorozat érzékelő- és beavatkozósorkapcsai |
Alkalmazási feltételek
| Közös szerkezeti ábra és saját termékméretek | A rajz a burkolat és a tartó közös szerkezetét több nézetben ábrázolja; a rajzi részméretek nem helyettesítik a termék saját geometriai táblázatát. A táblázat magasságként 133 mm-t nevez meg, miközben a rajzon a 133 mm vízszintes méretvonalon szerepel; a két jelölés külön marad feltüntetve. |
|---|---|
| Plombálási megjegyzés | A burkolat plombálható. A gyártói megjegyzés szerint plombálás nélküli burkolatok használatakor a menet kupolafeje letörhet. |
| Jelölők adatai | A kiegészítőlistában szereplő 5–5,2 mm-es nyújthatóság, illetve 5–17,5 mm-es sorkapocsszélesség a jelölőkre vonatkozik; nem a burkolat vagy a tartó saját szélessége. |
| Anyag- és védettségi adatok | A saját adatlap nem nevez meg polimert vagy önálló IP-védettséget ehhez a termékhez. |
Opcionális kiegészítők
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
|---|---|
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 210-549 | tartalék recézett anya; borításhoz |
| 209-196 | Tartalék rögzítő / tartócsavar; borításhoz |
Közös szerkezeti ábra méretei
| Közös burkolat-/tartóábra vízszintes méretei | 133 mm; 128,3 mm |
|---|---|
| Közös ábra függőleges méretei | 63,9 mm; 73,6 mm; 77,8 mm; 88,5 mm; 95,3 mm |
| Közös ábra oldalnézeti méretei | 8 mm; 14 mm |
| Hátsó nézet furatátmérője | 7 ±0,5 mm |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39169010900 |
Termékbesorolások
| UNSPSC | 39121702 |
|---|---|
| eCl@ss 10.0 | 27-14-11-92 |
| eCl@ss 9.0 | 27-14-11-92 |
| ETIM 9.0 | EC002848 |
| ETIM 10.0 | EC002848 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

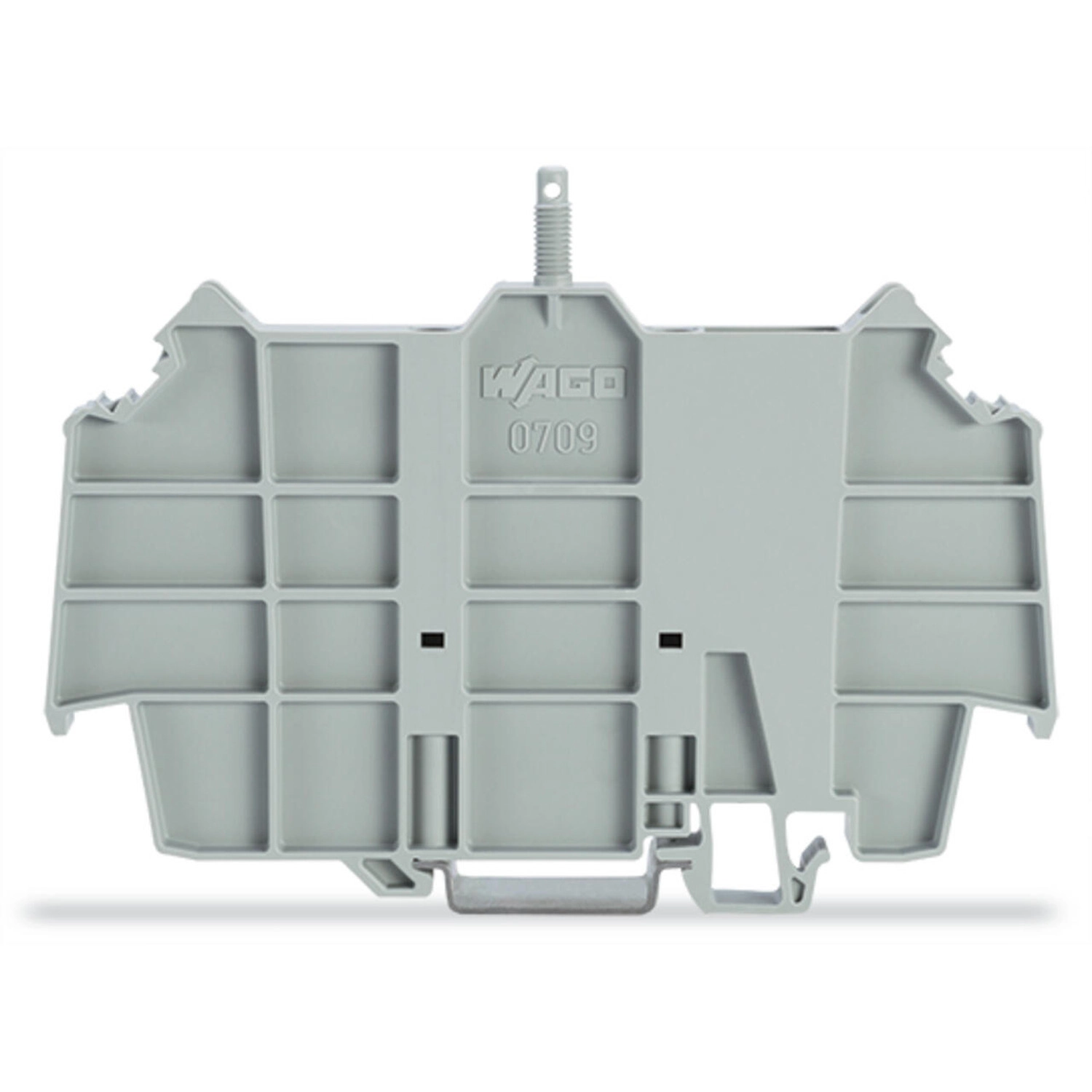

Wago 709-169 3-as típusú burkolattartó rögzítőcsavarokkal és recézett anyával, 279–282, 880, 264 és 270 sorozatú sorkapcsokhoz, szürke használati útmutató
Burkolattartó szerelése
1
Pattintsd a burkolattartót a DIN35 sínre.
2
Húzd meg a bal oldali biztonsági rögzítőcsavart és a jobb oldali rögzítőcsavart.
A csavarok feladata
| Bal oldali biztonsági rögzítőcsavar | Megakadályozza a sínről való leválást. |
|---|---|
| Jobb oldali rögzítőcsavar | Megakadályozza a tartó mozgását a sínen. |
Eltávolítás
A gyártói ábra a burkolattartó DIN-sínről történő eltávolítását működtetőszerszámmal mutatja.
Plombálás
A burkolat plombálható. A gyártói megjegyzés szerint plombálás nélküli burkolatok használatakor a menet kupolafeje letörhet.

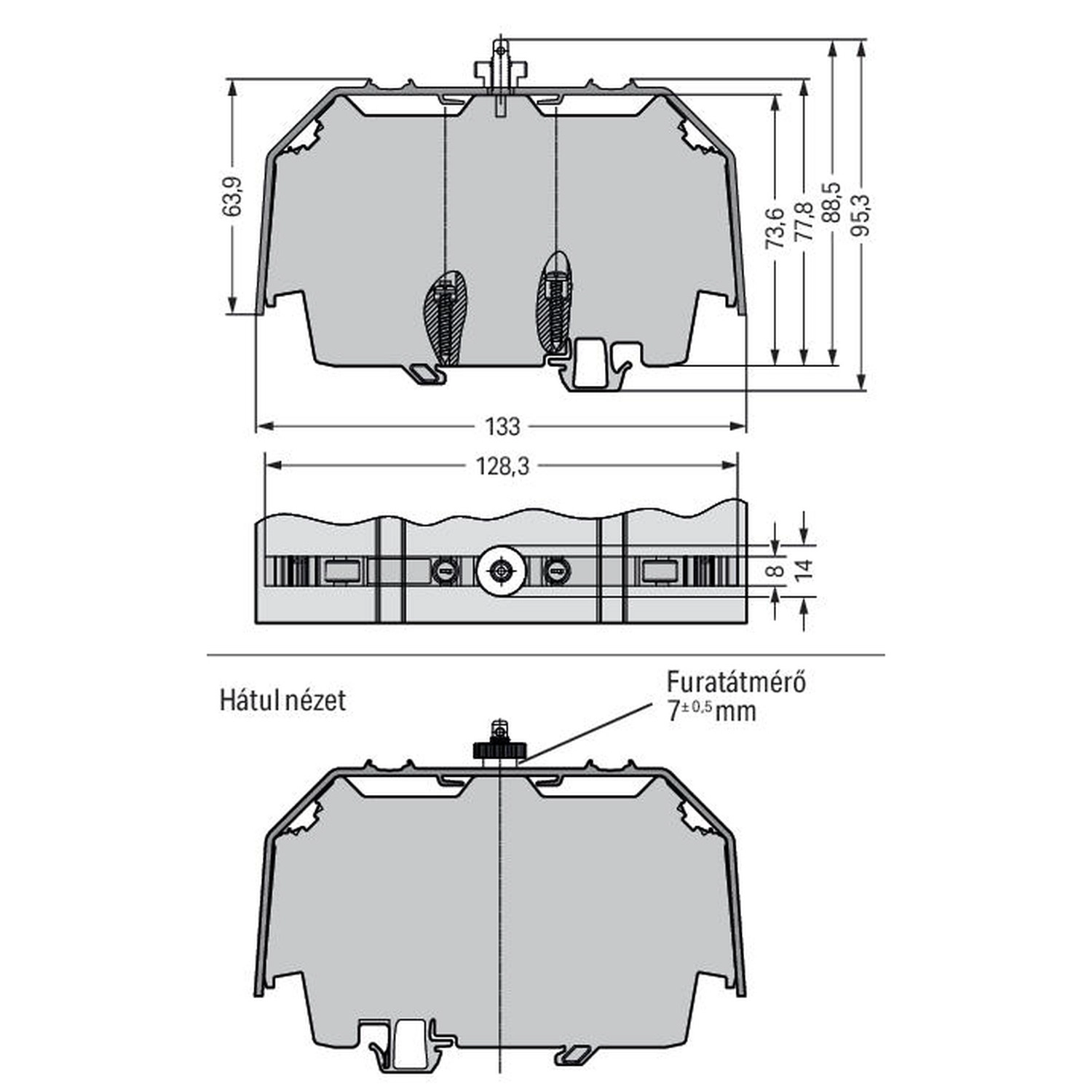

Szerkezeti méretek alkalmazása
| Közös burkolat-/tartóábra vízszintes méretei | 133 mm; 128,3 mm |
|---|---|
| Közös ábra függőleges méretei | 63,9 mm; 73,6 mm; 77,8 mm; 88,5 mm; 95,3 mm |
| Közös ábra oldalnézeti méretei | 8 mm; 14 mm |
| Hátsó nézet furatátmérője | 7 ±0,5 mm |
| Közös szerkezeti ábra és saját termékméretek | A rajz a burkolat és a tartó közös szerkezetét több nézetben ábrázolja; a rajzi részméretek nem helyettesítik a termék saját geometriai táblázatát. A táblázat magasságként 133 mm-t nevez meg, miközben a rajzon a 133 mm vízszintes méretvonalon szerepel; a két jelölés külön marad feltüntetve. |
Használati megjegyzés
