Wago 709-156 3-as típusú burkolat 3-as típusú dugaszolható borításhoz, 1 m hosszú, átlátszó
RRP:40 721 Ft/db
40 314 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
35 112 Ft/db
nettó 27 647 Ft/db
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

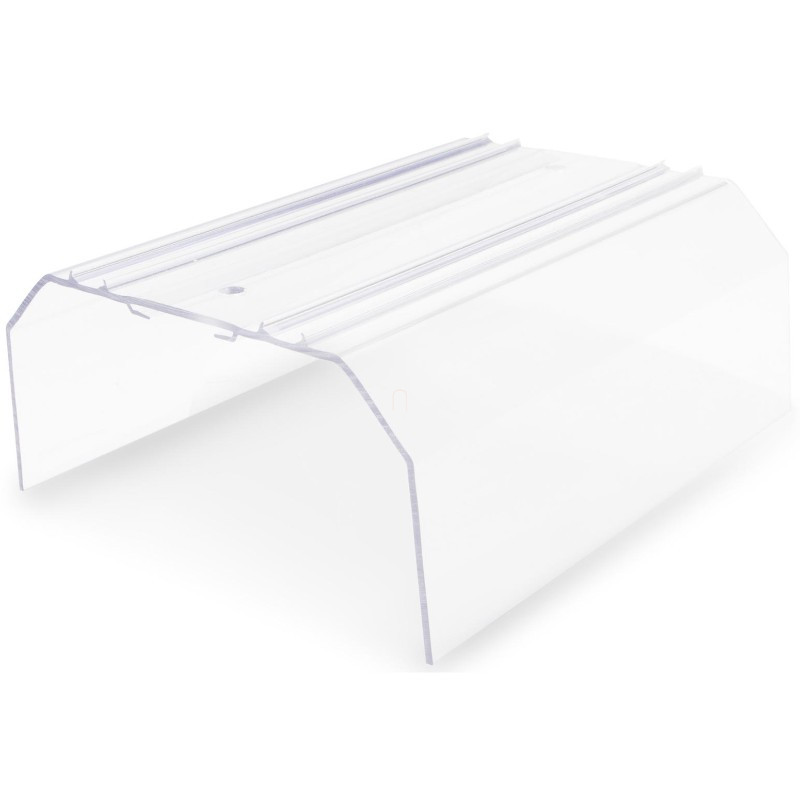

WAGO 709-156 Burkolat 1m hosszú, átlátszó, ipari DIN-sínes vezetékezésekhez.
A Wago 709-156 átlátszó, 3-as típusú burkolat 1 m hosszú kivitelben készül. A geometriai táblázat 1000 mm szélességet, 133 mm magasságot és 63,9 mm mélységet ad meg. A hozzá kapcsolódó burkolattartó a 709-169; a burkolat jelölőszalaggal feliratozható és plombálható.
Műszaki és anyagadatok
| Típus | 3 |
|---|---|
| Szín | Átlátszó |
| Szélesség | 1000 mm / 39,37 inch |
| Magasság a geometriai táblázatban | 133 mm / 5,236 inch |
| Mélység a geometriai táblázatban | 63,9 mm / 2,516 inch |
| Tömeg | 600 g |
| Hossz a termékmegnevezésben | 1 m |
| Alkalmazás | 3-as típusú dugaszolható burkolatrendszer |
Alkalmazási feltételek
| Közös szerkezeti ábra és saját termékméretek | A rajz a burkolat és a tartó közös szerkezetét több nézetben ábrázolja; a rajzi részméretek nem helyettesítik a termék saját geometriai táblázatát. A táblázat magasságként 133 mm-t nevez meg, miközben a rajzon a 133 mm vízszintes méretvonalon szerepel; a két jelölés külön marad feltüntetve. |
|---|---|
| Plombálási megjegyzés | A burkolat plombálható. A gyártói megjegyzés szerint plombálás nélküli burkolatok használatakor a menet kupolafeje letörhet. |
| Jelölők adatai | A kiegészítőlistában szereplő 5–5,2 mm-es nyújthatóság, illetve 5–17,5 mm-es sorkapocsszélesség a jelölőkre vonatkozik; nem a burkolat vagy a tartó saját szélessége. |
| Anyag- és védettségi adatok | A saját adatlap nem nevez meg polimert vagy önálló IP-védettséget ehhez a termékhez. |
Opcionális kiegészítők
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
|---|---|
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-183 | Jelölőszalagok; lézernyomtatóknak; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 210-549 | tartalék recézett anya; borításhoz |
| 209-196 | Tartalék rögzítő / tartócsavar; borításhoz |

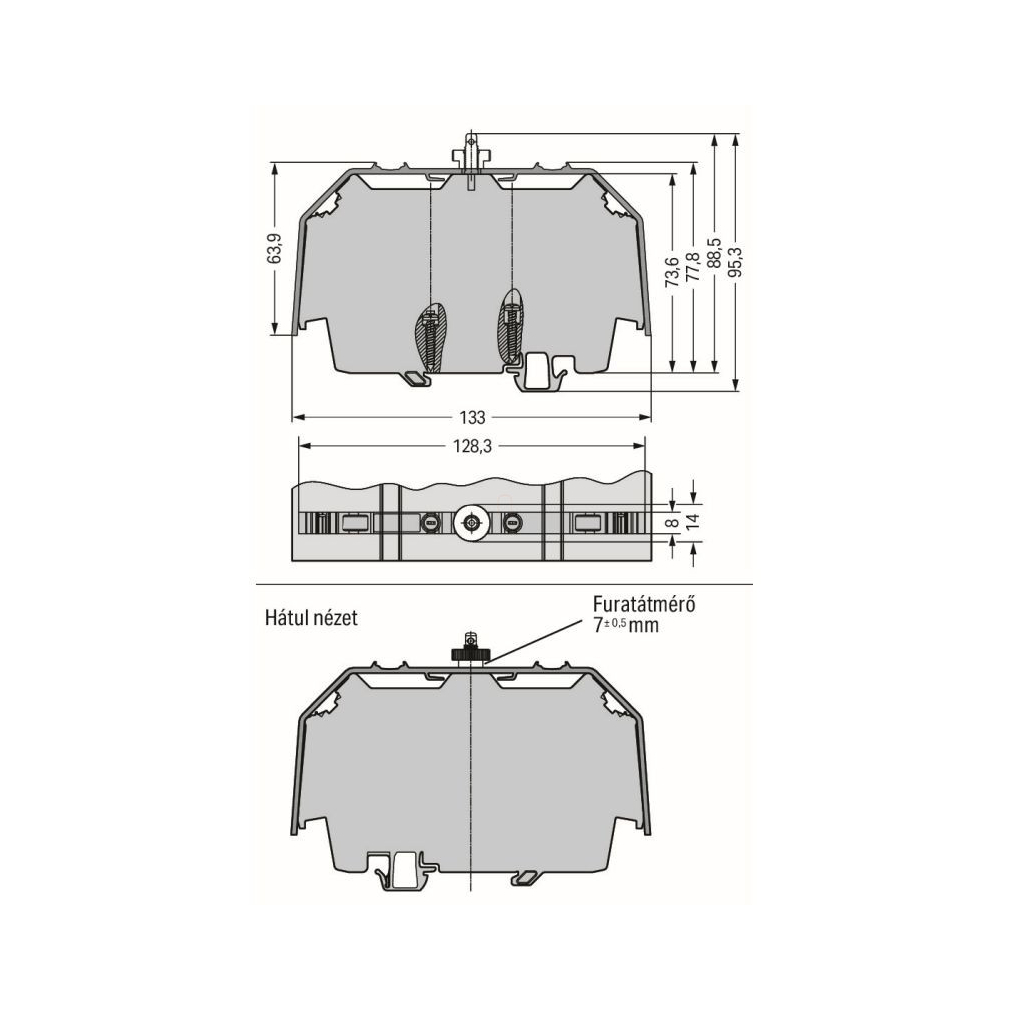

Közös szerkezeti ábra méretei
| Közös burkolat-/tartóábra vízszintes méretei | 133 mm; 128,3 mm |
|---|---|
| Közös ábra függőleges méretei | 63,9 mm; 73,6 mm; 77,8 mm; 88,5 mm; 95,3 mm |
| Közös ábra oldalnézeti méretei | 8 mm; 14 mm |
| Hátsó nézet furatátmérője | 7 ±0,5 mm |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a burkolat hossza?
1 m.
Milyen színű?
Átlátszó.
Melyik tartó szerepel hozzá?
A 3-as típusú Wago 709-169 burkolattartó.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
709-156
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
600 g/db
Cikkszám
4055143428590
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

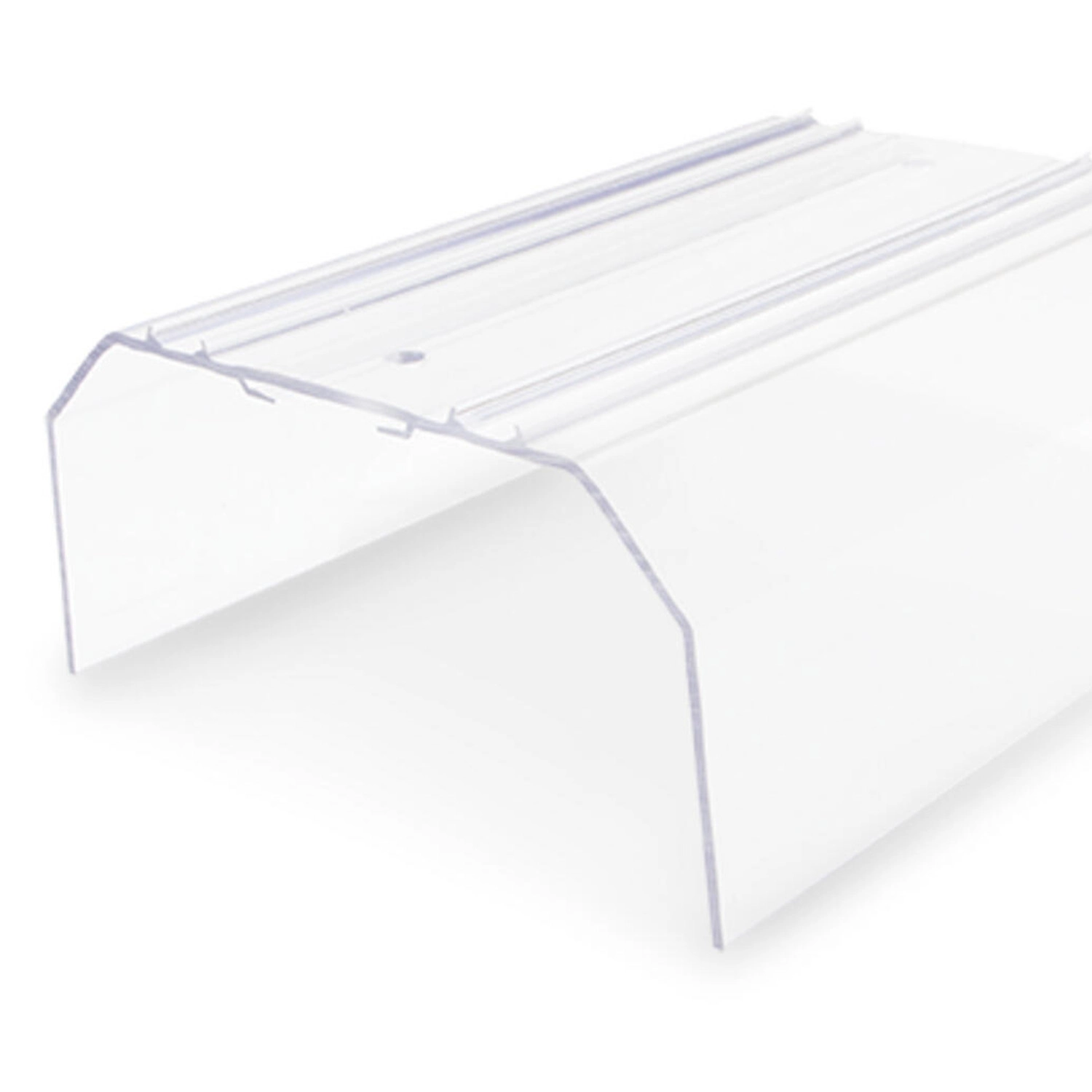

Wago 709-156 3-as típusú burkolat 3-as típusú dugaszolható borításhoz, 1 m hosszú, átlátszó műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 709-156 |
| GTIN / EAN | 4055143428590 |
| Terméktípus | 3-as típusú burkolat |
Műszaki és anyagadatok
| Típus | 3 |
|---|---|
| Szín | Átlátszó |
| Szélesség | 1000 mm / 39,37 inch |
| Magasság a geometriai táblázatban | 133 mm / 5,236 inch |
| Mélység a geometriai táblázatban | 63,9 mm / 2,516 inch |
| Tömeg | 600 g |
| Hossz a termékmegnevezésben | 1 m |
| Alkalmazás | 3-as típusú dugaszolható burkolatrendszer |
Alkalmazási feltételek
| Közös szerkezeti ábra és saját termékméretek | A rajz a burkolat és a tartó közös szerkezetét több nézetben ábrázolja; a rajzi részméretek nem helyettesítik a termék saját geometriai táblázatát. A táblázat magasságként 133 mm-t nevez meg, miközben a rajzon a 133 mm vízszintes méretvonalon szerepel; a két jelölés külön marad feltüntetve. |
|---|---|
| Plombálási megjegyzés | A burkolat plombálható. A gyártói megjegyzés szerint plombálás nélküli burkolatok használatakor a menet kupolafeje letörhet. |
| Jelölők adatai | A kiegészítőlistában szereplő 5–5,2 mm-es nyújthatóság, illetve 5–17,5 mm-es sorkapocsszélesség a jelölőkre vonatkozik; nem a burkolat vagy a tartó saját szélessége. |
| Anyag- és védettségi adatok | A saját adatlap nem nevez meg polimert vagy önálló IP-védettséget ehhez a termékhez. |
Opcionális kiegészítők
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
|---|---|
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-183 | Jelölőszalagok; lézernyomtatóknak; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 210-549 | tartalék recézett anya; borításhoz |
| 209-196 | Tartalék rögzítő / tartócsavar; borításhoz |

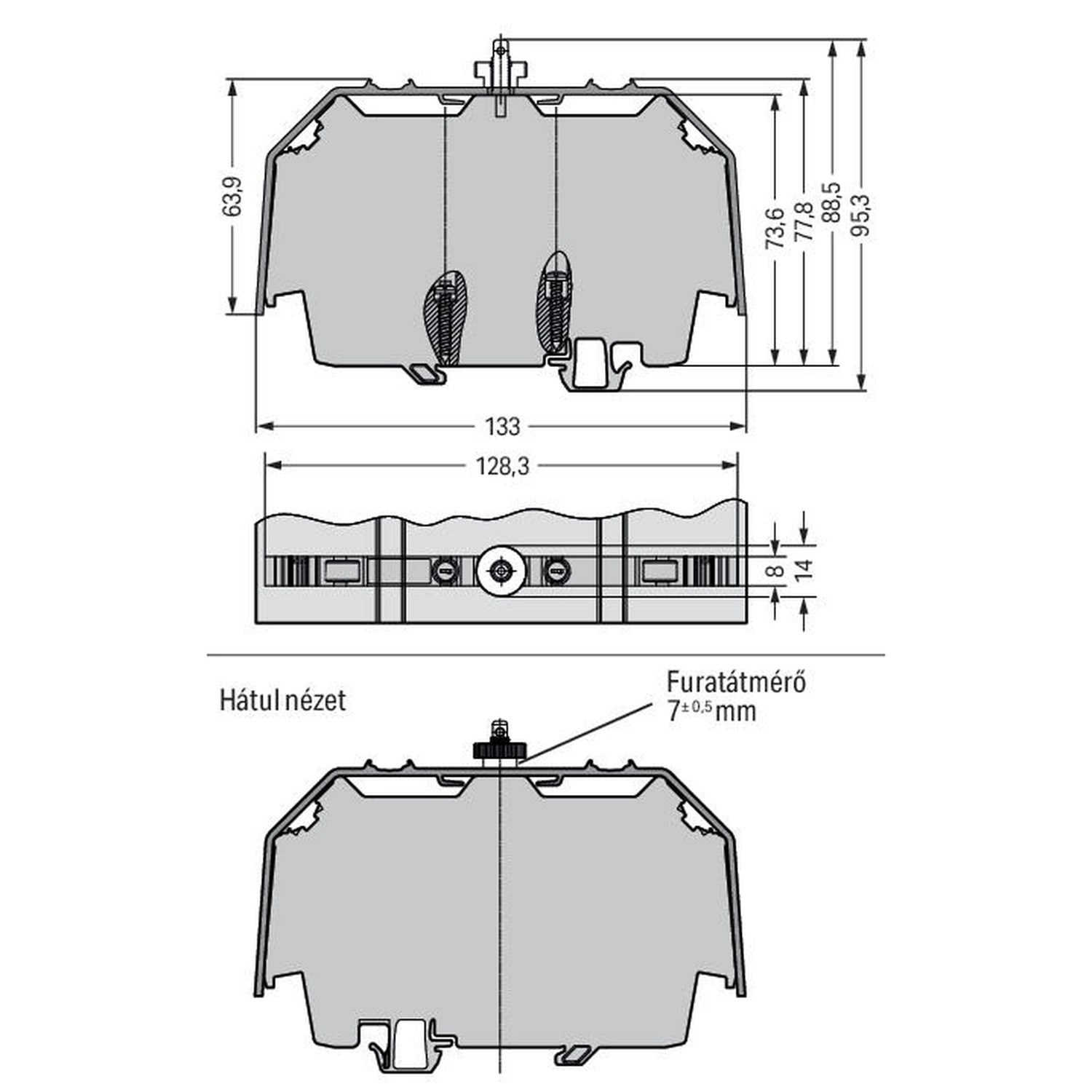

Közös szerkezeti ábra méretei
| Közös burkolat-/tartóábra vízszintes méretei | 133 mm; 128,3 mm |
|---|---|
| Közös ábra függőleges méretei | 63,9 mm; 73,6 mm; 77,8 mm; 88,5 mm; 95,3 mm |
| Közös ábra oldalnézeti méretei | 8 mm; 14 mm |
| Hátsó nézet furatátmérője | 7 ±0,5 mm |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39169010900 |
Termékbesorolások
| UNSPSC | 30141505 |
|---|---|
| eCl@ss 10.0 | 27-14-11-92 |
| eCl@ss 9.0 | 27-14-11-92 |
| ETIM 9.0 | EC002848 |
| ETIM 10.0 | EC002848 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 709-156 3-as típusú burkolat 3-as típusú dugaszolható borításhoz, 1 m hosszú, átlátszó használati útmutató
Jelölőszalag behelyezése
1
Helyezd a jelölőszalagot a burkolat jelölésére szolgáló részbe a gyártói ábra szerint.
Plombálás
A burkolat plombálható. A gyártói megjegyzés szerint plombálás nélküli burkolatok használatakor a menet kupolafeje letörhet.
Szerkezeti méretek alkalmazása
| Közös burkolat-/tartóábra vízszintes méretei | 133 mm; 128,3 mm |
|---|---|
| Közös ábra függőleges méretei | 63,9 mm; 73,6 mm; 77,8 mm; 88,5 mm; 95,3 mm |
| Közös ábra oldalnézeti méretei | 8 mm; 14 mm |
| Hátsó nézet furatátmérője | 7 ±0,5 mm |
| Közös szerkezeti ábra és saját termékméretek | A rajz a burkolat és a tartó közös szerkezetét több nézetben ábrázolja; a rajzi részméretek nem helyettesítik a termék saját geometriai táblázatát. A táblázat magasságként 133 mm-t nevez meg, miközben a rajzon a 133 mm vízszintes méretvonalon szerepel; a két jelölés külön marad feltüntetve. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
