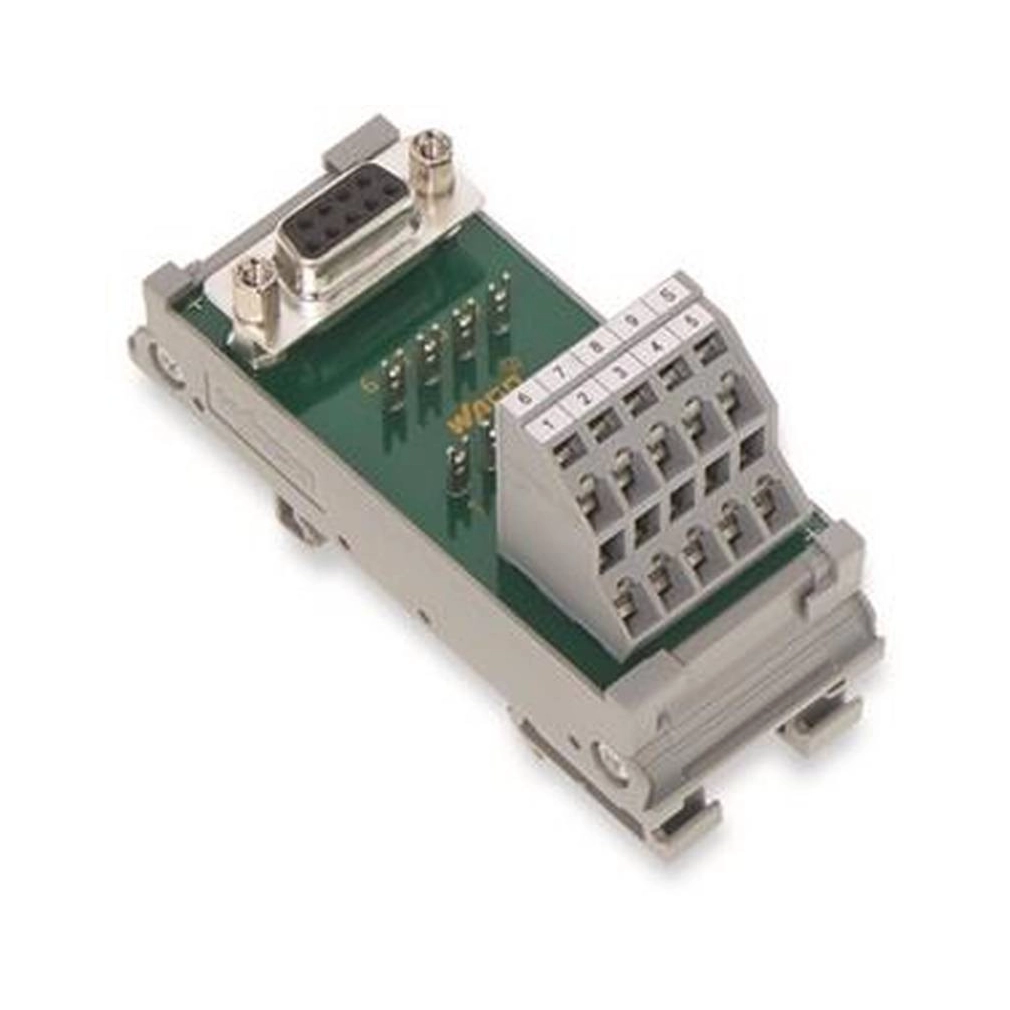

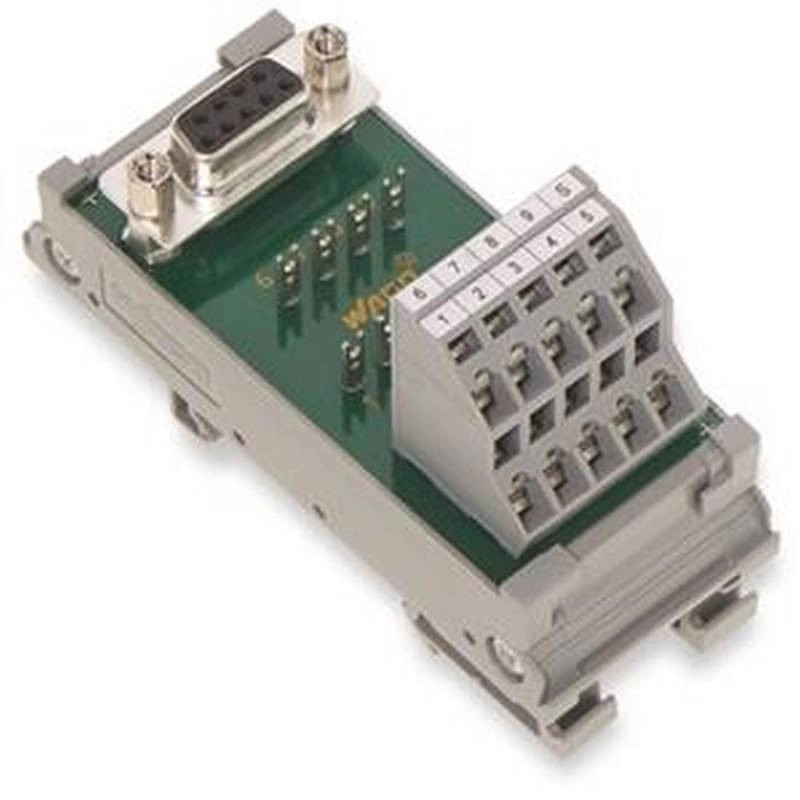

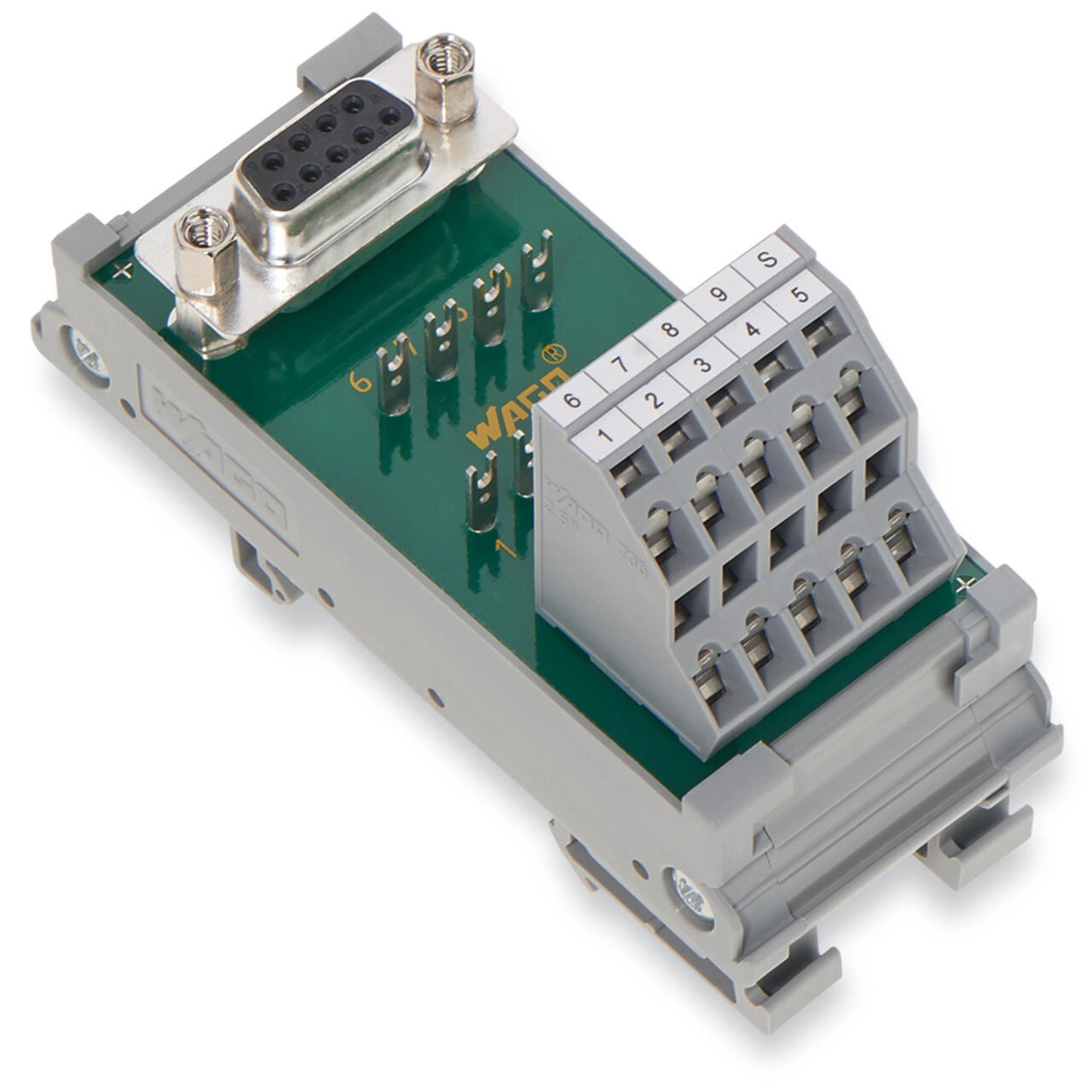

WAGO 289-725 InterfészmodulMini D-sub anyacsatlakozóval 9 pólusú, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 289-725 9 pólusú Mini D-sub anyacsatlakozót és 10 pólusú kétemeletes NYÁK-sorkapcsot összekötő interfészmodul, pólusonként tesztelési és összeillesztési forraszlábbal, az árnyékolócsatlakozás kivételével. Legfeljebb 30 V AC vagy 50 V DC működési feszültséggel és 2 A névleges árammal készül.
Műszaki jellemzők
| Rendszercsatlakozó | Mini D-sub anyacsatlakozó; 9 pólus |
|---|---|
| Terepi csatlakozó | Kétemeletes NYÁK-sorkapocs; 10 pólus |
| Csatlakozástechnika | CAGE CLAMP; WAGO 736-os sorozat |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| A 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Illesztési irány | Függőleges |
| Működési feszültség | ≤30 V AC; ≤50 V DC |
| Névleges áram | 2 A |
| Méretezési feszültség | 50 V |
| Szennyezettségi fok | 2 |
| Védettség | IP00 |
| Szigetelés típusa | Funkcionális szigetelés |
| Teljesítményszint | 2; 200 összeillesztési ciklus |
| Szélesség | 33,5 mm / 1,319 inch |
| Magasság | 85 mm / 3,346 inch |
| Mélység a DIN-sín felső részétől | 48 mm / 1,89 inch |
| Rögzítés | DIN35 kalapsín; rögzítőadapter |
| Érintkező bevonata | Arany nikkel fölött (Au/Ni) |
| Tűzterhelés | 0,536 MJ |
| Tömeg | 50,9 g |
| Működési környezeti hőmérséklet | −20 … +50 °C |
| Tárolási hőmérséklet | −40 … +70 °C |
| Relatív páratartalom | ≤85 %, kondenzáció nélkül |
| Szabványok/előírások | EN61010-2-201 |
| Dielektromos szilárdság, csatorna/csatorna | 1,3 kV rms AC, 1 perc |
| Legnagyobb érintkezési ellenállás | 30 mΩ |
| Tehermentesítő | UNC4-40 kábelsaru-csavar |
| Speciális funkciók | Forraszlábak; árnyékolócsatlakozás |
| Forraszlábak rendeltetése | Pólusonként egy forraszláb teszteléshez és összeillesztéshez; az árnyékolócsatlakozás kivételével |

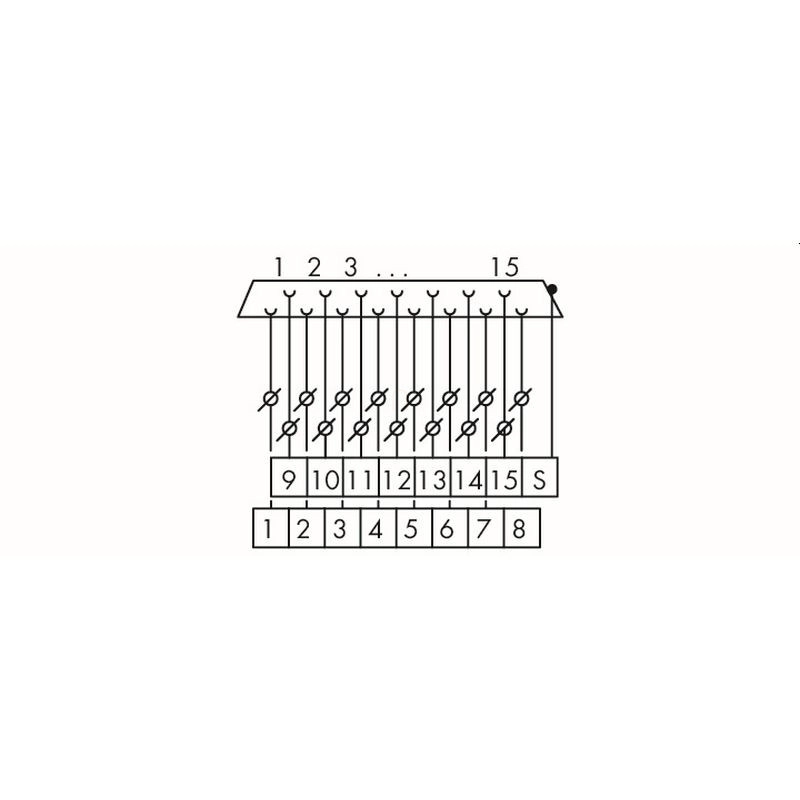

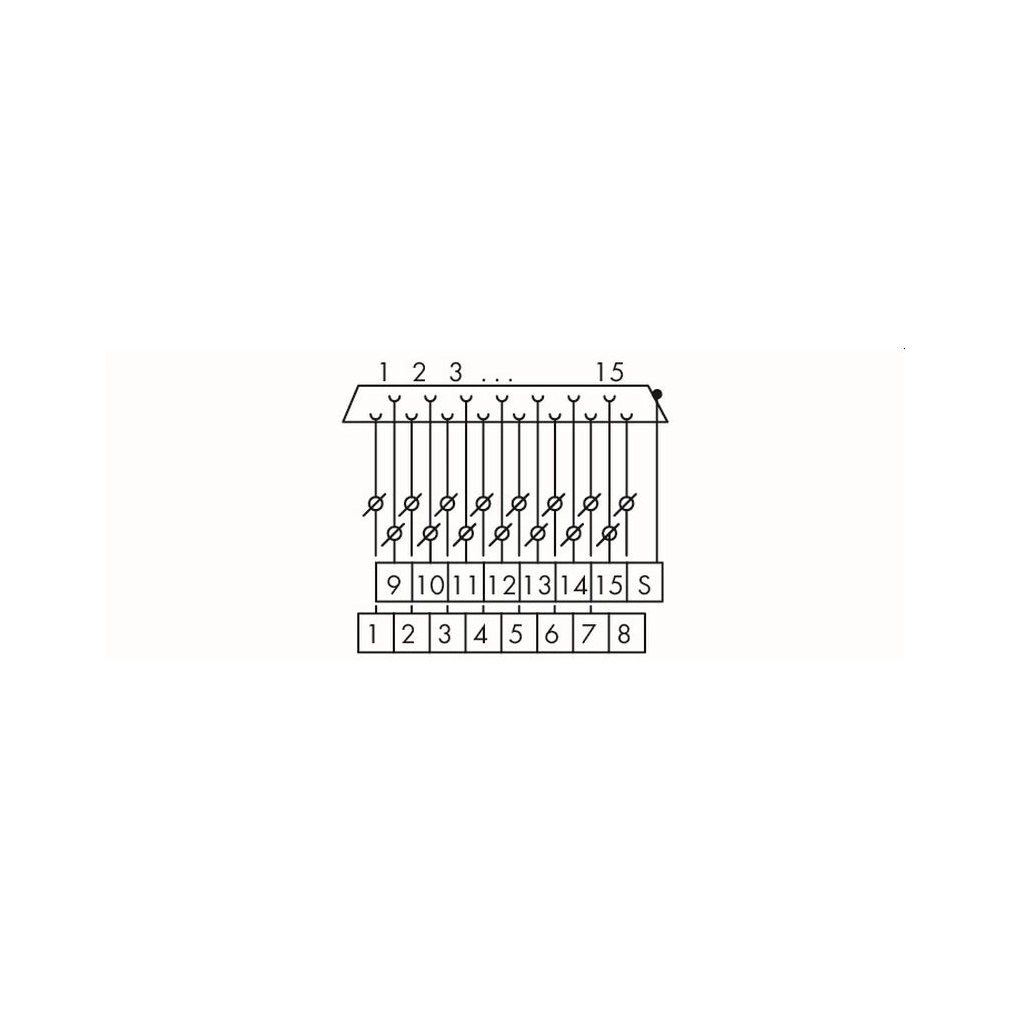

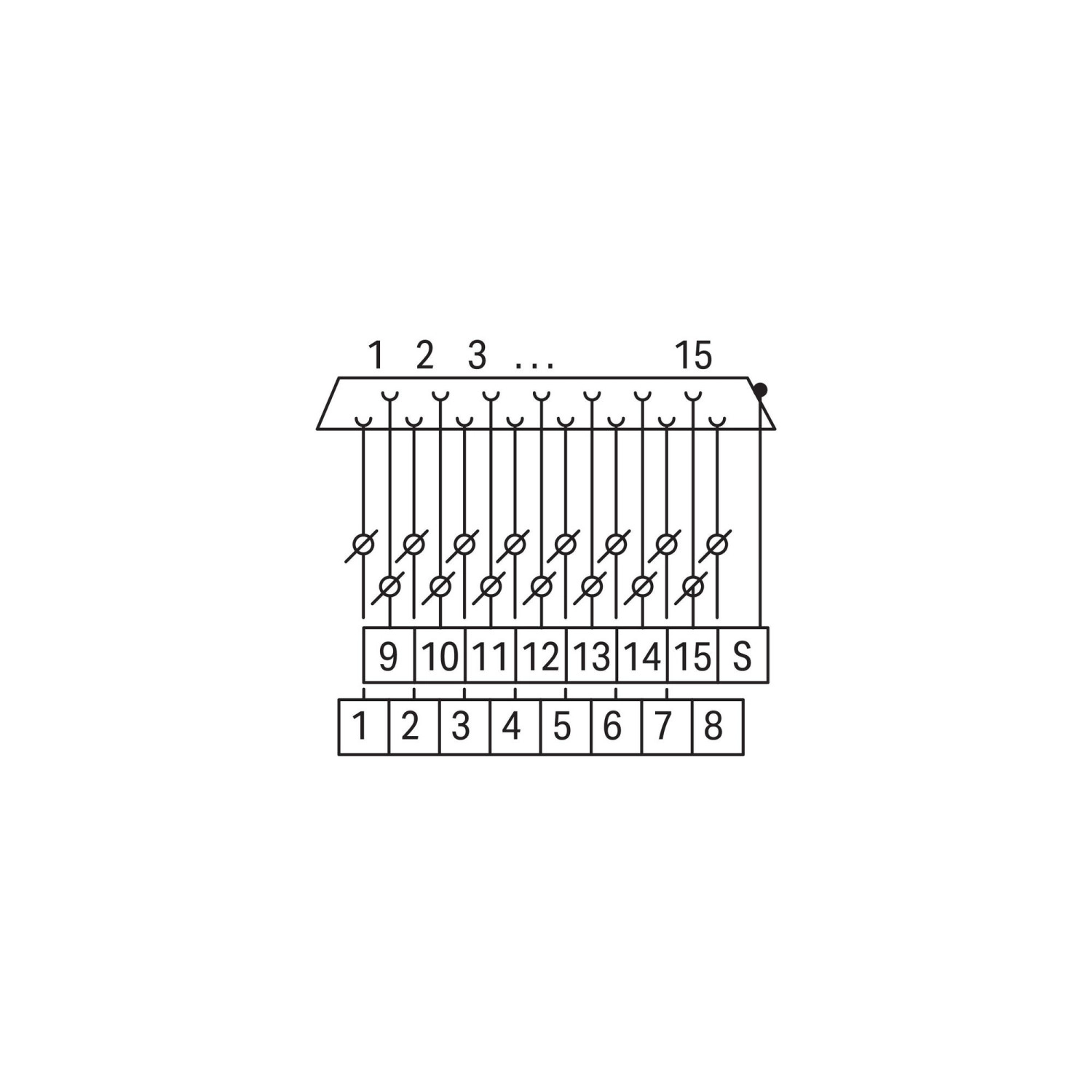

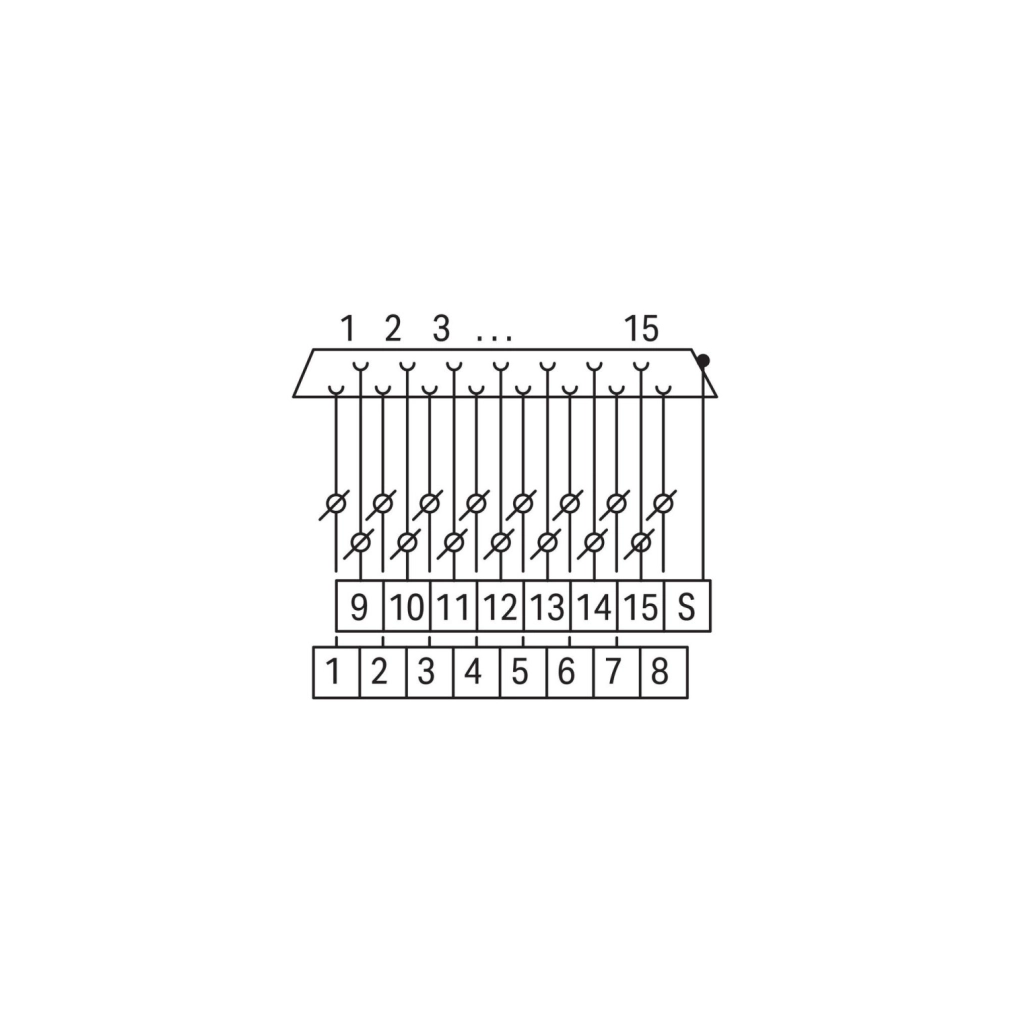

Kapocsjelölések és rajzi információk
| Csatlakozó rajzi jelölése | 1, 2, 3 … 15 |
|---|---|
| Felső kapocssor rajzi jelölése | 9, 10, 11, 12, 13, 14, 15, S |
| Alsó kapocssor rajzi jelölése | 1, 2, 3, 4, 5, 6, 7, 8 |
| Árnyékolás rajzi jelölése | S; a rajzon a csatlakozóházhoz vezető külön összeköttetéssel |
Alkalmazási feltételek és eltérések
| Telepítési és karbantartási hőmérséklet | A családútmutató szerint ezek a munkák csak −25 °C felett végezhetők; ez külön feltétel a működési hőmérséklethez képest. |
|---|---|
| Érintés elleni védelem | Hozzáférhető, feszültség alatt álló részek! A telepítő feladata a véletlen érintés elleni védelem kialakítása, például WAGO 709-es burkolattal vagy hasonló burkolattal. Az adott alkalmazás telepítési előírásait be kell tartani. |
| Családrajz és tényleges pólusszám | A saját Mini D-sub anyacsatlakozó 9 pólusú, a kétemeletes NYÁK-sorkapocs 10 pólusú. A gyári rajz 1–15 és S jelölései 15 pólusú családváltozatot szemléltetnek. Ebből a 9 pólusú változat pontos érintkező-összerendelése nem állapítható meg; a készülék saját kapocsjelölése irányadó. |
| Forraszláb és árnyékolás | Az egy forraszláb/pólus megjegyzés nem vonatkozik az árnyékolócsatlakozásra. A forrasztási hőmérsékletre vagy munkafolyamatra nincs itt eljárás megadva. |
Opcionális kiegészítők
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
|---|---|
| 709-196 | Jelölőszalagok; lézernyomtatóknak; áttetsző |
| 709-177 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; Bepattintható típus; áttetsző |
| 709-178 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; Bepattintható típus; fehér |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, 6(c), 7(a), 7(c)-I és 7(c)-II mentességgel |
|---|---|
| SCIP – Ausztria | a1c979d0-7c2c-4a0a-9a12-e7de467e4d80 |
| SCIP – Belgium | 73a3e206-15bc-4ec0-ab0e-676e8c2c9f32 |
| SCIP – Bulgária | 16be40d4-c9cf-4b86-a737-4b7774a8026c |
| SCIP – Csehország | 893ceba5-bede-4281-b096-858f1302c88e |
| SCIP – Dánia | 95219cac-224e-4002-bc18-e86800609176 |
| SCIP – Finnország | bac88b6b-f458-405f-9ee2-e8415f7d00ae |
| SCIP – Franciaország | 23c555c5-d4b4-461a-9e14-7d5268768377 |
| SCIP – Németország | a799dc4c-a9dd-4f40-a998-48918b8b4411 |
| SCIP – Magyarország | f18314c4-adc0-464b-9475-67cc096446eb |
| SCIP – Olaszország | 1c34d755-b188-452c-9a33-2eae8a52ac64 |
| SCIP – Hollandia | fc83c792-aad5-42cc-bf5b-abc18fe536cf |
| SCIP – Lengyelország | e77e6278-1e75-47e2-becc-1f5e5cf2d60c |
| SCIP – Románia | 5739de6d-e3a8-4afa-a24d-09260754f306 |
| SCIP – Svédország | 6385a8bd-0ba7-48b3-83cc-d6684e57e41e |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
5–6 mm.
Milyen a rögzítés?
DIN35 kalapsínre rögzíthető.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
9
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
289-725
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
50,93 g/db
Cikkszám
4045454371227
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 289-725 D-Sub interfészmodul, 9 pólusú anyacsatlakozóval, forraszlábbal, kétemeletes NYÁK-sorkapoccsal, 2,5 mm² műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 289-725 |
| GTIN / EAN | 4045454371227 |
| Terméktípus | Mini D-sub interfészmodul |
Műszaki jellemzők
| Rendszercsatlakozó | Mini D-sub anyacsatlakozó; 9 pólus |
|---|---|
| Terepi csatlakozó | Kétemeletes NYÁK-sorkapocs; 10 pólus |
| Csatlakozástechnika | CAGE CLAMP; WAGO 736-os sorozat |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| A 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Illesztési irány | Függőleges |
| Működési feszültség | ≤30 V AC; ≤50 V DC |
| Névleges áram | 2 A |
| Méretezési feszültség | 50 V |
| Szennyezettségi fok | 2 |
| Védettség | IP00 |
| Szigetelés típusa | Funkcionális szigetelés |
| Teljesítményszint | 2; 200 összeillesztési ciklus |
| Szélesség | 33,5 mm / 1,319 inch |
| Magasság | 85 mm / 3,346 inch |
| Mélység a DIN-sín felső részétől | 48 mm / 1,89 inch |
| Rögzítés | DIN35 kalapsín; rögzítőadapter |
| Érintkező bevonata | Arany nikkel fölött (Au/Ni) |
| Tűzterhelés | 0,536 MJ |
| Tömeg | 50,9 g |
| Működési környezeti hőmérséklet | −20 … +50 °C |
| Tárolási hőmérséklet | −40 … +70 °C |
| Relatív páratartalom | ≤85 %, kondenzáció nélkül |
| Szabványok/előírások | EN61010-2-201 |
| Dielektromos szilárdság, csatorna/csatorna | 1,3 kV rms AC, 1 perc |
| Legnagyobb érintkezési ellenállás | 30 mΩ |
| Tehermentesítő | UNC4-40 kábelsaru-csavar |
| Speciális funkciók | Forraszlábak; árnyékolócsatlakozás |
| Forraszlábak rendeltetése | Pólusonként egy forraszláb teszteléshez és összeillesztéshez; az árnyékolócsatlakozás kivételével |
Kapocsjelölések és rajzi információk
| Csatlakozó rajzi jelölése | 1, 2, 3 … 15 |
|---|---|
| Felső kapocssor rajzi jelölése | 9, 10, 11, 12, 13, 14, 15, S |
| Alsó kapocssor rajzi jelölése | 1, 2, 3, 4, 5, 6, 7, 8 |
| Árnyékolás rajzi jelölése | S; a rajzon a csatlakozóházhoz vezető külön összeköttetéssel |
Alkalmazási feltételek és eltérések
| Telepítési és karbantartási hőmérséklet | A családútmutató szerint ezek a munkák csak −25 °C felett végezhetők; ez külön feltétel a működési hőmérséklethez képest. |
|---|---|
| Érintés elleni védelem | Hozzáférhető, feszültség alatt álló részek! A telepítő feladata a véletlen érintés elleni védelem kialakítása, például WAGO 709-es burkolattal vagy hasonló burkolattal. Az adott alkalmazás telepítési előírásait be kell tartani. |
| Családrajz és tényleges pólusszám | A saját Mini D-sub anyacsatlakozó 9 pólusú, a kétemeletes NYÁK-sorkapocs 10 pólusú. A gyári rajz 1–15 és S jelölései 15 pólusú családváltozatot szemléltetnek. Ebből a 9 pólusú változat pontos érintkező-összerendelése nem állapítható meg; a készülék saját kapocsjelölése irányadó. |
| Forraszláb és árnyékolás | Az egy forraszláb/pólus megjegyzés nem vonatkozik az árnyékolócsatlakozásra. A forrasztási hőmérsékletre vagy munkafolyamatra nincs itt eljárás megadva. |
Opcionális kiegészítők
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
|---|---|
| 709-196 | Jelölőszalagok; lézernyomtatóknak; áttetsző |
| 709-177 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; Bepattintható típus; áttetsző |
| 709-178 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; Bepattintható típus; fehér |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-52 |
| eCl@ss 9.0 | 27-14-11-52 |
| ETIM 9.0 | EC002780 |
| ETIM 10.0 | EC002780 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, 6(c), 7(a), 7(c)-I és 7(c)-II mentességgel |
|---|---|
| SCIP – Ausztria | a1c979d0-7c2c-4a0a-9a12-e7de467e4d80 |
| SCIP – Belgium | 73a3e206-15bc-4ec0-ab0e-676e8c2c9f32 |
| SCIP – Bulgária | 16be40d4-c9cf-4b86-a737-4b7774a8026c |
| SCIP – Csehország | 893ceba5-bede-4281-b096-858f1302c88e |
| SCIP – Dánia | 95219cac-224e-4002-bc18-e86800609176 |
| SCIP – Finnország | bac88b6b-f458-405f-9ee2-e8415f7d00ae |
| SCIP – Franciaország | 23c555c5-d4b4-461a-9e14-7d5268768377 |
| SCIP – Németország | a799dc4c-a9dd-4f40-a998-48918b8b4411 |
| SCIP – Magyarország | f18314c4-adc0-464b-9475-67cc096446eb |
| SCIP – Olaszország | 1c34d755-b188-452c-9a33-2eae8a52ac64 |
| SCIP – Hollandia | fc83c792-aad5-42cc-bf5b-abc18fe536cf |
| SCIP – Lengyelország | e77e6278-1e75-47e2-becc-1f5e5cf2d60c |
| SCIP – Románia | 5739de6d-e3a8-4afa-a24d-09260754f306 |
| SCIP – Svédország | 6385a8bd-0ba7-48b3-83cc-d6684e57e41e |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.30. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 289-725 D-Sub interfészmodul, 9 pólusú anyacsatlakozóval, forraszlábbal, kétemeletes NYÁK-sorkapoccsal, 2,5 mm² használati útmutató
Biztonság és telepítési feltételek
| Munkavégzés | Szerelés, javítás és karbantartás előtt kapcsolj ki minden tápellátást; feszültség alatt ne dolgozz a készüléken. |
|---|---|
| Szakképzettség | Csak szakképzett villamos szakember telepítheti, EN50110-1/-2 és IEC60364 szerint; a hatályos előírásokat és a készülék jelöléseit be kell tartani. |
| Állapotellenőrzés | Üzembe helyezés előtt ellenőrizd a szállítási sérüléseket. Mechanikailag sérült készüléket ne helyezz üzembe. |
| Környezet | Csak száraz beltérben, EN50110 szerinti zárt villamos üzemi térben telepíthető; könnyen gyulladó anyagokra vagy azok közelébe nem szerelhető. |
| Burkolat és érintésvédelem | Nyitott készülékként zárt burkolatba kell építeni. A burkolat biztosítsa az előírt szennyezettségi feltételeket, a közvetlen és közvetett érintés elleni védelmet, a tűz továbbterjedésének megakadályozását és a mechanikai szilárdságot a teljes üzemi hőmérséklet-tartományban. A szükséges érintésvédelem és adott esetben az IP20 biztosítása a telepítő feladata. |
| Hálózat és védelem | Csak földelt hálózatban üzemeltethető; a rendszer oldalán leválasztó és túláramvédelmi készülék szükséges. |
| Csatlakozókábel hőmérséklete | A kábel megengedett hőmérséklet-tartományának legalább 15 K-nel meg kell haladnia a várható környezeti hőmérsékletet. |
| Szerelési hőmérséklet | Telepítési és karbantartási munkák csak −25 °C felett végezhetők. |
| Forró felület | Magas környezeti hőmérsékleten végzett üzem után érintés előtt hagyd lehűlni a készüléket. |
| ESD-védelem | Kerüld az elektrosztatikus kisülést; gondoskodj a személyek, a munkahely és a csomagolás megfelelő földeléséről, az EN61340-5-1/-3 szerint. |
| Tisztítás | Szükség esetén száraz vagy vízzel nedvesített puha kendő használható. Súrolószer, alkohol, aceton és más tisztítószer nem használható. |
| Karbantartás | A készülék alapvetően karbantartásmentes; az esetleges készülékspecifikus utasítások elsőbbséget élveznek. |
DIN35-sínre szerelés
1
Az EN60715 szerinti DIN35-sínre szerszám nélkül pattintsd fel a készüléket.
2
A biztos rögzítéshez a modulok elé és mögé helyezz végrögzítőt, például 249-116 típust.
Eltávolítás
1
Oldd ki a bepattintható rögzítőlábat, például működtetőszerszámmal.
2
Billentő mozdulattal emeld le a készüléket a DIN35-sínről.
Sorkapocs vezetékezése
A tömör és finom elemi szálas vezeték tartománya 0,08–2,5 mm² / 28–12 AWG; 12 AWG esetén THHN vagy THWN vezeték. A csupaszolási hossz 5–6 mm. A két gyártói ábra a csavarhúzó vezetékbekötési iránnyal párhuzamos vagy arra merőleges használatát mutatja; ezek két alternatív működtetési irányt jelölnek.
1
A készülék vezetékezéséhez használd a kapocshoz megfelelő működtetőszerszámot. A családútmutató a kapocstól függően 1-es, 2-es vagy 3-as típust említ.
2
Vedd figyelembe a kapocspontok jelölését.
3
Rövid, enyhe húzással ellenőrizd a vezeték biztos rögzítését.
Kapcsolási információk és alkalmazási határok
| Csatlakozó rajzi jelölése | 1, 2, 3 … 15 |
|---|---|
| Felső kapocssor rajzi jelölése | 9, 10, 11, 12, 13, 14, 15, S |
| Alsó kapocssor rajzi jelölése | 1, 2, 3, 4, 5, 6, 7, 8 |
| Árnyékolás rajzi jelölése | S; a rajzon a csatlakozóházhoz vezető külön összeköttetéssel |
| Telepítési és karbantartási hőmérséklet | A családútmutató szerint ezek a munkák csak −25 °C felett végezhetők; ez külön feltétel a működési hőmérséklethez képest. |
|---|---|
| Érintés elleni védelem | Hozzáférhető, feszültség alatt álló részek! A telepítő feladata a véletlen érintés elleni védelem kialakítása, például WAGO 709-es burkolattal vagy hasonló burkolattal. Az adott alkalmazás telepítési előírásait be kell tartani. |
| Családrajz és tényleges pólusszám | A saját Mini D-sub anyacsatlakozó 9 pólusú, a kétemeletes NYÁK-sorkapocs 10 pólusú. A gyári rajz 1–15 és S jelölései 15 pólusú családváltozatot szemléltetnek. Ebből a 9 pólusú változat pontos érintkező-összerendelése nem állapítható meg; a készülék saját kapocsjelölése irányadó. |
| Forraszláb és árnyékolás | Az egy forraszláb/pólus megjegyzés nem vonatkozik az árnyékolócsatlakozásra. A forrasztási hőmérsékletre vagy munkafolyamatra nincs itt eljárás megadva. |
