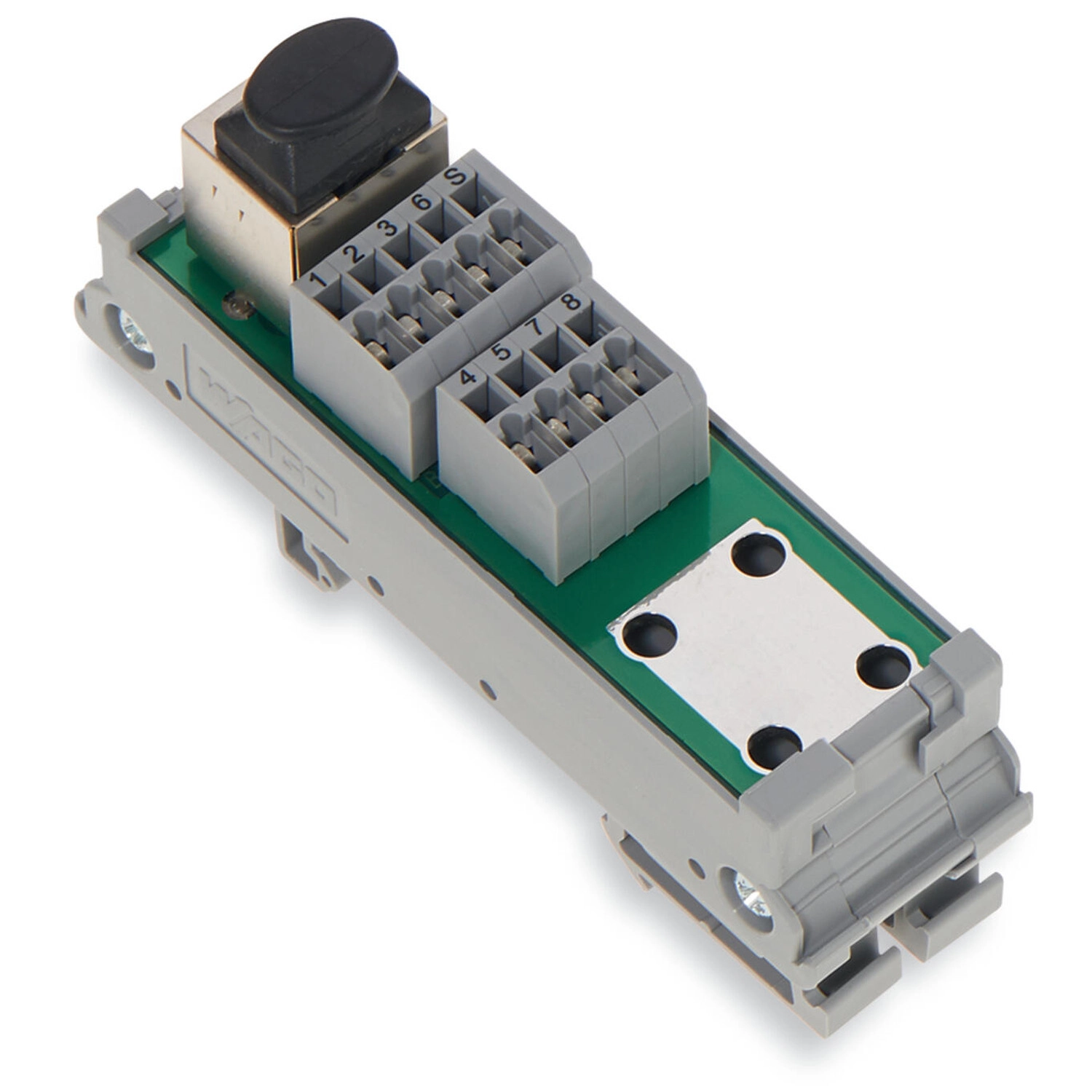

Wago 289-175 RJ-45 interfészmodul, Cat. 5, kétsoros NYÁK-sorkapoccsal, árnyékolt csatlakozással és árnyékolásrögzítő kengyellel, 1,5 mm²
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Wago 289-175 árnyékolt RJ45 csatlakozást alakít át 9 pólusú kétsoros NYÁK-sorkapocs-csatlakozásra. Mind a nyolc RJ45 jelérintkező és az S árnyékolás külön kapocsra van kivezetve. CAGE CLAMP csatlakozástechnikával, 0,08–1,5 mm² metrikus vezetéktartománnyal és 1,5 A névleges árammal készül.
Műszaki jellemzők
| RJ45 csatlakozás | Árnyékolt; 8 pólus |
|---|---|
| Második csatlakozás | NYÁK-sorkapocs (kétsoros); 9 pólus |
| Csatlakozások típusa | Rendszer |
| Sorkapocs csatlakozástechnikája | CAGE CLAMP; WAGO 739-es sorozat |
| Tömör vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Névleges áram | 1,5 A |
| Szigetelési ellenállás | ≥500 MΩ |
| Dielektromos szilárdság, érintkező/érintkező | 1 kV rms AC, 1 perc |
| Összeillesztési ciklusok száma | 500 |
| Legnagyobb átviteli hossz | 100 m |
| Csatlakozókábel | Legalább Cat.5 |
| Árnyékolócsatlakozás | Igen |
| Szélesség | 24 mm / 0,945 inch |
| Magasság | 85 mm / 3,346 inch |
| Mélység a DIN-sín felső részétől | 40 mm / 1,575 inch |
| Rögzítés | DIN35 kalapsín; rögzítőadapter |
| Tűzterhelés | 0,456 MJ |
| Tömeg | 35 g |
| Működési környezeti hőmérséklet | −40 … +85 °C |
| A működési sorban külön megadott „Működtetés” | −35 … +85 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Relatív páratartalom | ≤85 %, kondenzáció nélkül |
| Árnyékolásrögzítő kengyel | A termékmegnevezésben szereplő kialakítás |
| Működési hőmérséklet UL alkalmazásban | −40 … +70 °C |

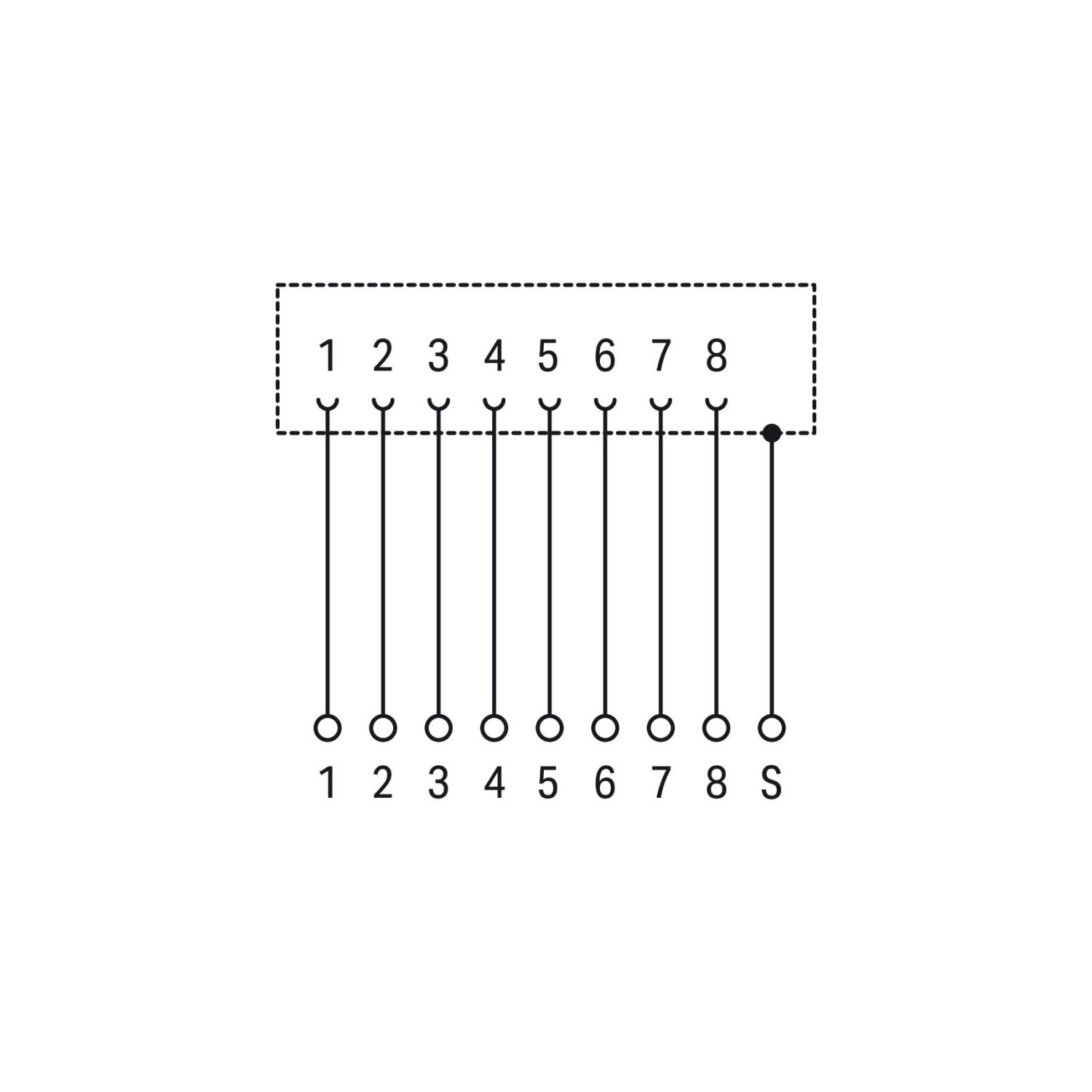

RJ45 és sorkapocs összerendelése
| 1 | 1 |
|---|---|
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| Árnyékolás | S |
Alkalmazási feltételek és adateltérések
| Vezeték-keresztmetszet és AWG jelölés | A metrikus tartomány 0,08–1,5 mm², mellette 28–14 AWG szerepel. A két megadást külön kell megtartani; a 14 AWG jelölésből nem következik a metrikus 1,5 mm²-es felső határ kibővítése. |
|---|---|
| Hőmérsékleti feltételek | Az általános működési tartomány −40 … +85 °C; ugyanott „Működtetés” megjelöléssel −35 … +85 °C áll. A családútmutató külön előírja, hogy telepítési és karbantartási munkák csak −25 °C felett végezhetők. |
| Átviteli adat | A Cat.5 kategória és a 100 m-es legnagyobb átviteli hossz nem helyettesít számszerű adatsebesség-adatot. |
| UL hőmérsékleti feltétel | UL alkalmazásban a működési tartomány −40 … +70 °C; ez külön feltétel az általános −40 … +85 °C mellett. |
Szabványok és tanúsítványok
| Szabványok/előírások | DNV |
|---|---|
| DNV – DNV Germany GmbH | DNV-CG-0339, Aug.2021; TAA00001D1 |
| Megfelelőségi piktogram | DNV |
| cURus – Underwriters Laboratories | UL508; E175199 Vol.2 Sec.1 |
| Megfelelőségi piktogram | cURus |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; 3–8 mm vezetékátmérő |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3–8 mm vezetékátmérő |
| 210-719 | Működtetőszerszám; 2,5 × 0,4 mm penge; részben szigetelt szár |
| 709-196 | Áttetsző jelölőszalagok lézernyomtatóhoz |
| 709-177 | Tekercselt; 7,5 mm széles; nem nyújtható; üres; bepattintható; áttetsző |
| 709-178 | Tekercselt; 7,5 mm széles; nem nyújtható; üres; bepattintható; fehér |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány pólusú a NYÁK-sorkapocs?
9 pólusú (kétsoros).
Mekkora a csupaszolási hossz?
5–6 mm.
Milyen vezetéktartomány szerepel?
0,08–1,5 mm² tömör és finom elemi szálas vezetékhez; a gyártó mellette 28–14 AWG jelölést ad meg.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 289-175 RJ-45 interfészmodul, Cat. 5, kétsoros NYÁK-sorkapoccsal, árnyékolt csatlakozással és árnyékolásrögzítő kengyellel, 1,5 mm² műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 289-175 |
| GTIN / EAN | 4045454317522 |
| Terméktípus | RJ45–NYÁK-sorkapocs interfészmodul |
Műszaki jellemzők
| RJ45 csatlakozás | Árnyékolt; 8 pólus |
|---|---|
| Második csatlakozás | NYÁK-sorkapocs (kétsoros); 9 pólus |
| Csatlakozások típusa | Rendszer |
| Sorkapocs csatlakozástechnikája | CAGE CLAMP; WAGO 739-es sorozat |
| Tömör vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 5–6 mm / 0,2–0,24 inch |
| Névleges áram | 1,5 A |
| Szigetelési ellenállás | ≥500 MΩ |
| Dielektromos szilárdság, érintkező/érintkező | 1 kV rms AC, 1 perc |
| Összeillesztési ciklusok száma | 500 |
| Legnagyobb átviteli hossz | 100 m |
| Csatlakozókábel | Legalább Cat.5 |
| Árnyékolócsatlakozás | Igen |
| Szélesség | 24 mm / 0,945 inch |
| Magasság | 85 mm / 3,346 inch |
| Mélység a DIN-sín felső részétől | 40 mm / 1,575 inch |
| Rögzítés | DIN35 kalapsín; rögzítőadapter |
| Tűzterhelés | 0,456 MJ |
| Tömeg | 35 g |
| Működési környezeti hőmérséklet | −40 … +85 °C |
| A működési sorban külön megadott „Működtetés” | −35 … +85 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Relatív páratartalom | ≤85 %, kondenzáció nélkül |
| Árnyékolásrögzítő kengyel | A termékmegnevezésben szereplő kialakítás |
| Működési hőmérséklet UL alkalmazásban | −40 … +70 °C |
RJ45 és sorkapocs összerendelése
| 1 | 1 |
|---|---|
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| Árnyékolás | S |
Alkalmazási feltételek és adateltérések
| Vezeték-keresztmetszet és AWG jelölés | A metrikus tartomány 0,08–1,5 mm², mellette 28–14 AWG szerepel. A két megadást külön kell megtartani; a 14 AWG jelölésből nem következik a metrikus 1,5 mm²-es felső határ kibővítése. |
|---|---|
| Hőmérsékleti feltételek | Az általános működési tartomány −40 … +85 °C; ugyanott „Működtetés” megjelöléssel −35 … +85 °C áll. A családútmutató külön előírja, hogy telepítési és karbantartási munkák csak −25 °C felett végezhetők. |
| Átviteli adat | A Cat.5 kategória és a 100 m-es legnagyobb átviteli hossz nem helyettesít számszerű adatsebesség-adatot. |
| UL hőmérsékleti feltétel | UL alkalmazásban a működési tartomány −40 … +70 °C; ez külön feltétel az általános −40 … +85 °C mellett. |
Szabványok és tanúsítványok
| Szabványok/előírások | DNV |
|---|---|
| DNV – DNV Germany GmbH | DNV-CG-0339, Aug.2021; TAA00001D1 |
| Megfelelőségi piktogram | DNV |
| cURus – Underwriters Laboratories | UL508; E175199 Vol.2 Sec.1 |
| Megfelelőségi piktogram | cURus |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; 3–8 mm vezetékátmérő |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3–8 mm vezetékátmérő |
| 210-719 | Működtetőszerszám; 2,5 × 0,4 mm penge; részben szigetelt szár |
| 709-196 | Áttetsző jelölőszalagok lézernyomtatóhoz |
| 709-177 | Tekercselt; 7,5 mm széles; nem nyújtható; üres; bepattintható; áttetsző |
| 709-178 | Tekercselt; 7,5 mm széles; nem nyújtható; üres; bepattintható; fehér |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 19-17-90-01 |
| eCl@ss 9.0 | 19-17-90-01 |
| ETIM 9.0 | EC001121 |
| ETIM 10.0 | EC002780 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 289-175 RJ-45 interfészmodul, Cat. 5, kétsoros NYÁK-sorkapoccsal, árnyékolt csatlakozással és árnyékolásrögzítő kengyellel, 1,5 mm² használati útmutató
Biztonság és telepítési feltételek
| Munkavégzés | Szerelés, javítás és karbantartás előtt kapcsolj ki minden tápellátást; feszültség alatt ne dolgozz a készüléken. |
|---|---|
| Szakképzettség | Csak szakképzett villamos szakember telepítheti, EN50110-1/-2 és IEC60364 szerint; a hatályos előírásokat és a készülék jelöléseit be kell tartani. |
| Állapotellenőrzés | Üzembe helyezés előtt ellenőrizd a szállítási sérüléseket. Mechanikailag sérült készüléket ne helyezz üzembe. |
| Környezet | Csak száraz beltérben, EN50110 szerinti zárt villamos üzemi térben telepíthető; könnyen gyulladó anyagokra vagy azok közelébe nem szerelhető. |
| Burkolat és érintésvédelem | Nyitott készülékként zárt burkolatba kell építeni. A burkolat biztosítsa az előírt szennyezettségi feltételeket, a közvetlen és közvetett érintés elleni védelmet, a tűz továbbterjedésének megakadályozását és a mechanikai szilárdságot a teljes üzemi hőmérséklet-tartományban. A szükséges érintésvédelem és adott esetben az IP20 biztosítása a telepítő feladata. |
| Hálózat és védelem | Csak földelt hálózatban üzemeltethető; a rendszer oldalán leválasztó és túláramvédelmi készülék szükséges. |
| Csatlakozókábel hőmérséklete | A kábel megengedett hőmérséklet-tartományának legalább 15 K-nel meg kell haladnia a várható környezeti hőmérsékletet. |
| Szerelési hőmérséklet | Telepítési és karbantartási munkák csak −25 °C felett végezhetők. |
| Forró felület | Magas környezeti hőmérsékleten végzett üzem után érintés előtt hagyd lehűlni a készüléket. |
| ESD-védelem | Kerüld az elektrosztatikus kisülést; gondoskodj a személyek, a munkahely és a csomagolás megfelelő földeléséről, az EN61340-5-1/-3 szerint. |
| Tisztítás | Szükség esetén száraz vagy vízzel nedvesített puha kendő használható. Súrolószer, alkohol, aceton és más tisztítószer nem használható. |
| Karbantartás | A készülék alapvetően karbantartásmentes; az esetleges készülékspecifikus utasítások elsőbbséget élveznek. |
DIN35-sínre szerelés
Az EN60715 szerinti DIN35-sínre szerszám nélkül pattintsd fel a készüléket.
A biztos rögzítéshez a modulok elé és mögé helyezz végrögzítőt, például 249-116 típust.
Eltávolítás
Oldd ki a bepattintható rögzítőlábat, például működtetőszerszámmal.
Billentő mozdulattal emeld le a készüléket a DIN35-sínről.
NYÁK-sorkapocs vezetékezése
A CAGE CLAMP sorkapocs tömör és finom elemi szálas vezetékhez megadott metrikus tartománya 0,08–1,5 mm², a csupaszolási hossz 5–6 mm. A kapocshoz megfelelő működtetőszerszámot kell választani; az útmutató a csatlakozókapocstól függően 1-es, 2-es vagy 3-as típust említ.
A készülék vezetékezéséhez használd a kapocshoz megfelelő működtetőszerszámot.
Vezetékezés közben vedd figyelembe a kapocspontok jelölését.
Rövid, enyhe húzással ellenőrizd a vezeték biztos rögzítését.
Érintkezők és alkalmazási határok
| 1 | 1 |
|---|---|
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| Árnyékolás | S |
| Vezeték-keresztmetszet és AWG jelölés | A metrikus tartomány 0,08–1,5 mm², mellette 28–14 AWG szerepel. A két megadást külön kell megtartani; a 14 AWG jelölésből nem következik a metrikus 1,5 mm²-es felső határ kibővítése. |
|---|---|
| Hőmérsékleti feltételek | Az általános működési tartomány −40 … +85 °C; ugyanott „Működtetés” megjelöléssel −35 … +85 °C áll. A családútmutató külön előírja, hogy telepítési és karbantartási munkák csak −25 °C felett végezhetők. |
| Átviteli adat | A Cat.5 kategória és a 100 m-es legnagyobb átviteli hossz nem helyettesít számszerű adatsebesség-adatot. |
| UL hőmérsékleti feltétel | UL alkalmazásban a működési tartomány −40 … +70 °C; ez külön feltétel az általános −40 … +85 °C mellett. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
