Wago 289-172 RJ-45 interfészmodul, RJ-45/RJ-45, Cat. 5, rögzítőadapterben
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

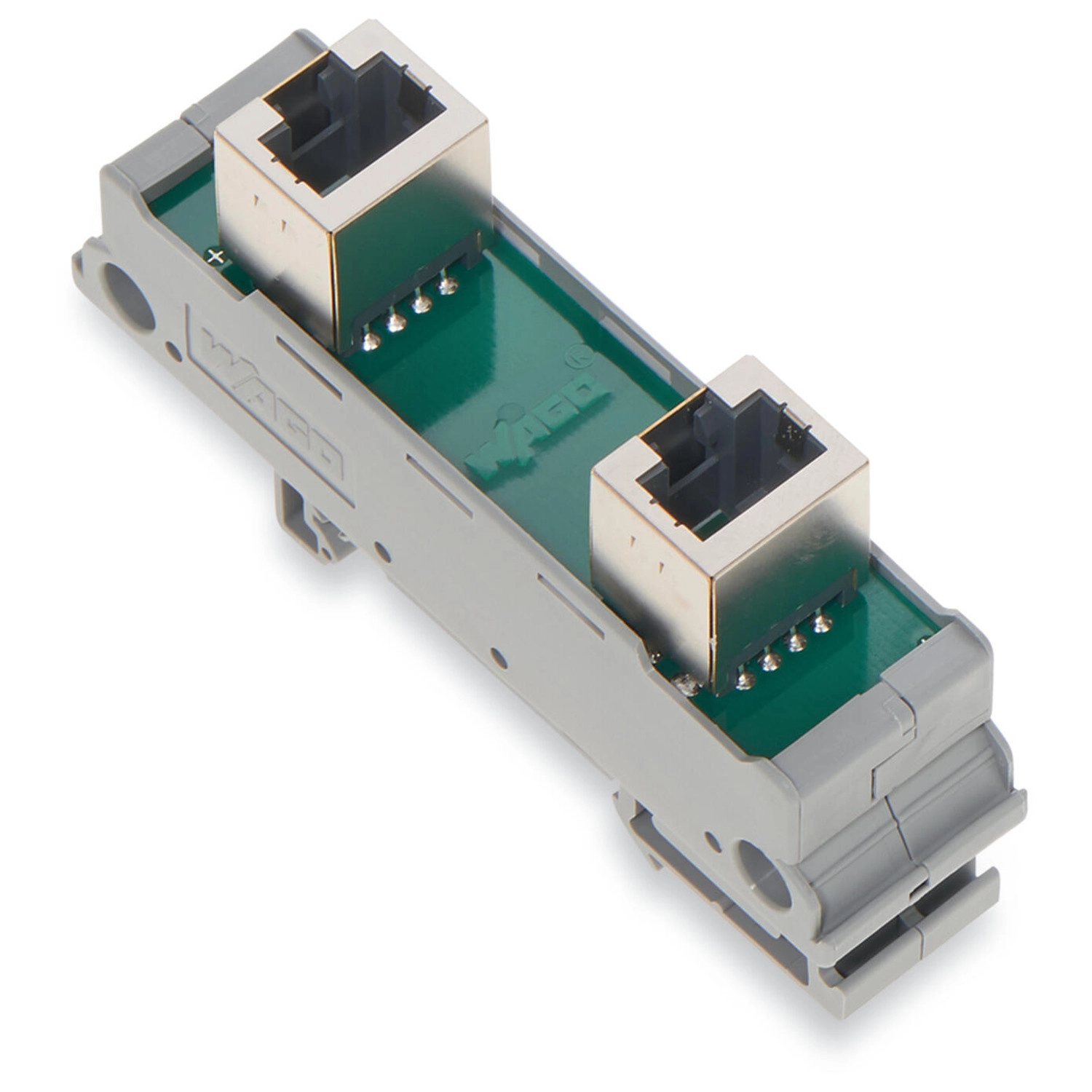

A Wago 289-172 interfészmodul két árnyékolt, nyolcpólusú RJ45 csatlakozást köt össze, egyenes 1–8 érintkezőkiosztással és összekapcsolt árnyékolással. Legalább Cat.5 csatlakozókábelhez, legfeljebb 100 m átviteli hosszra ad meg adatot a gyártó. DIN35 kalapsínre rögzíthető; névleges árama 1,5 A.
Műszaki jellemzők
| Működési feszültség | ≤30 V AC; ≤42 V DC |
|---|---|
| Névleges áram | 1,5 A |
| Szigetelési ellenállás | ≥500 MΩ |
| Dielektromos szilárdság, érintkező/érintkező | 1 kV rms AC, 1 perc |
| Csatlakozás 1 | Árnyékolt RJ45; 8 pólus; rendszerkapcsolat |
| Csatlakozás 2 | Árnyékolt RJ45; 8 pólus; rendszerkapcsolat |
| Érintkezők összerendelése | 1→1; 2→2; 3→3; 4→4; 5→5; 6→6; 7→7; 8→8 |
| Árnyékolási jelölés | S→S kapcsolat |
| Csatlakozókábel | Legalább Cat.5 |
| Legnagyobb átviteli hossz | 100 m |
| Összeillesztési ciklusok száma | 500 |
| Szélesség | 20,5 mm / 0,807 inch |
| Magasság | 85 mm / 3,346 inch |
| Mélység a DIN-sín felső részétől | 38,5 mm / 1,516 inch |
| Rögzítés | DIN35 kalapsín; rögzítőadapter |
| Tűzterhelés | 0,772 MJ |
| Tömeg | 28,3 g |
| Működési hőmérséklet | −40 … +85 °C |
| Működési hőmérséklet UL alkalmazásban | −40 … +70 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Relatív páratartalom | ≤85 %, kondenzáció nélkül |
Alkalmazási feltételek és adateltérések
| Hőmérsékleti tartományok alkalmazása | Az általános működési tartomány −40 … +85 °C, UL alkalmazásban −40 … +70 °C. A szerelési és karbantartási munkákhoz külön, −25 °C feletti környezeti hőmérséklet tartozik. |
|---|---|
| Csatlakozástechnika alkalmazási köre | A modult két árnyékolt, nyolcpólusú RJ45 rendszerkapcsolat jellemzi. A családútmutató kapocspontos vezetékezési lépései nem helyettesítik az RJ45-kábel csatlakoztatásának termékspecifikus előírásait. |
| Átviteli adat | A Cat.5 kategória és a 100 m-es legnagyobb átviteli hossz nem ad meg önálló számszerű adatsebességet. |
Tanúsítvány
| UL – Ordinary Locations | UL508; E175199 Vol.2 Sec.1 |
|---|---|
| Megfelelőségi piktogram | cURus jelölés |
Opcionális jelölőszalagok
| 709-196 | Áttetsző jelölőszalagok lézernyomtatóhoz |
|---|---|
| 709-177 | Tekercselt; 7,5 mm széles; nem nyújtható; üres; bepattintható; áttetsző |
| 709-178 | Tekercselt; 7,5 mm széles; nem nyújtható; üres; bepattintható; fehér |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Keresztezi az érintkezőket?

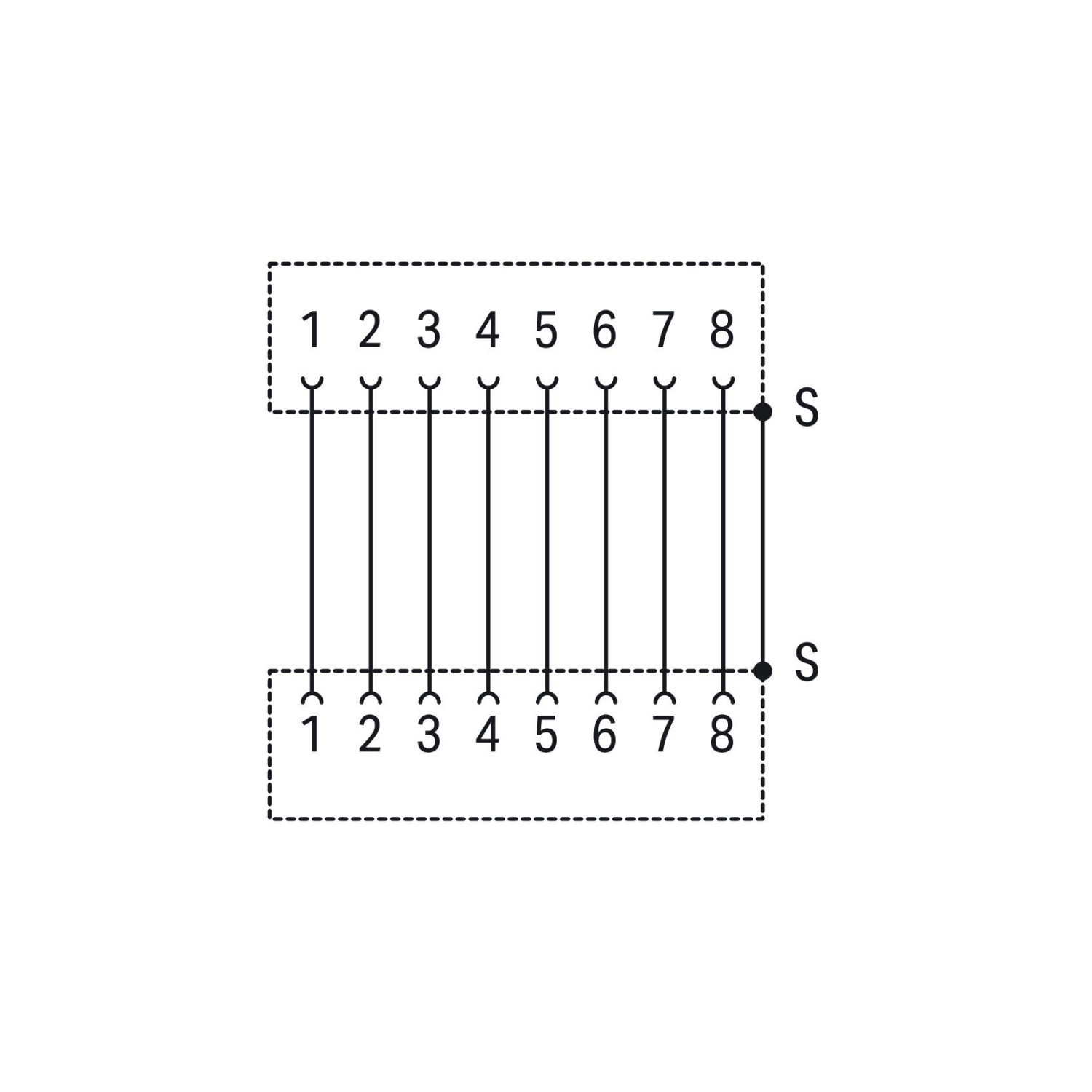

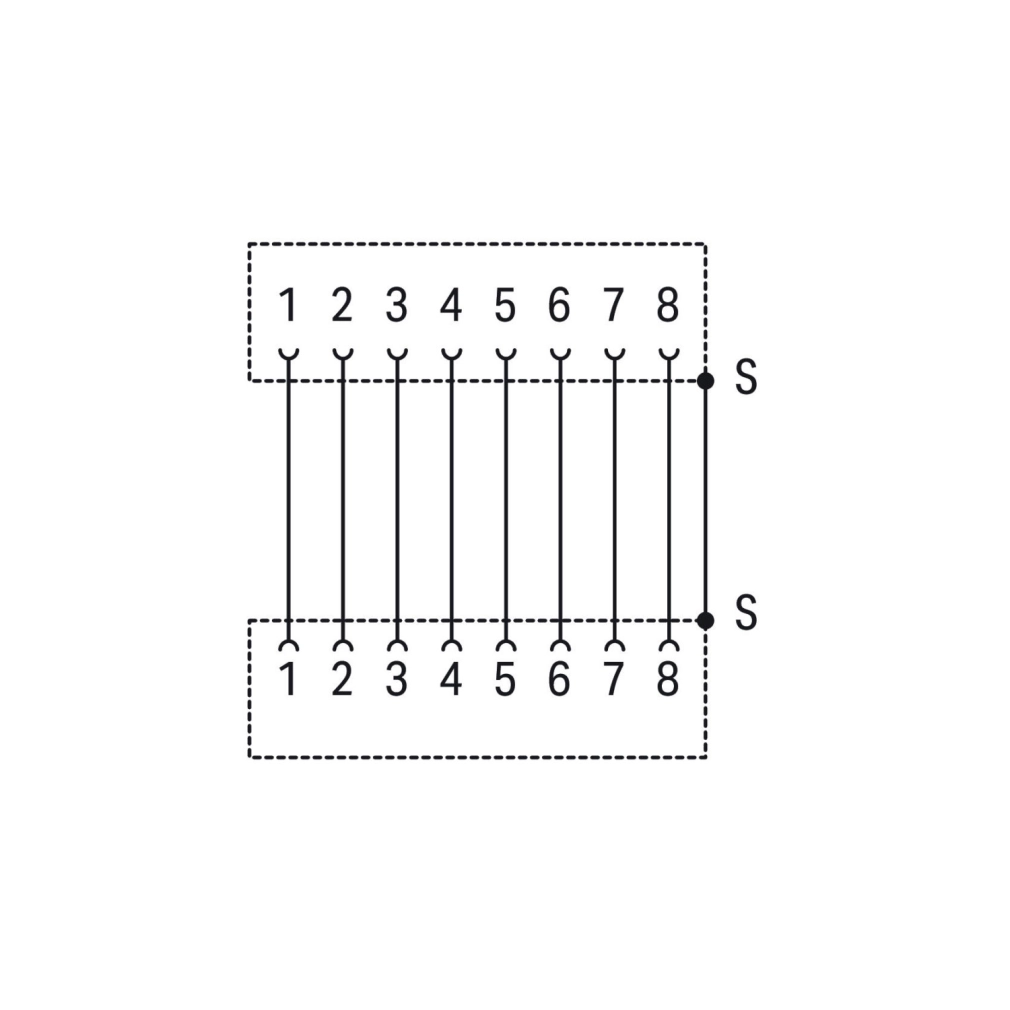

Az ábra egyenes 1→1 … 8→8 összerendelést és S→S árnyékolási kapcsolatot mutat.
Mekkora a működési feszültség?
Legfeljebb 30 V AC vagy 42 V DC.
Mekkora az üzemi hőmérséklet?
Általánosan −40 … +85 °C; UL alkalmazásban −40 … +70 °C.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 289-172 RJ-45 interfészmodul, RJ-45/RJ-45, Cat. 5, rögzítőadapterben műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 289-172 |
| GTIN / EAN | 4045454317478 |
| Terméktípus | RJ45 interfészmodul |
Műszaki jellemzők
| Működési feszültség | ≤30 V AC; ≤42 V DC |
|---|---|
| Névleges áram | 1,5 A |
| Szigetelési ellenállás | ≥500 MΩ |
| Dielektromos szilárdság, érintkező/érintkező | 1 kV rms AC, 1 perc |
| Csatlakozás 1 | Árnyékolt RJ45; 8 pólus; rendszerkapcsolat |
| Csatlakozás 2 | Árnyékolt RJ45; 8 pólus; rendszerkapcsolat |
| Érintkezők összerendelése | 1→1; 2→2; 3→3; 4→4; 5→5; 6→6; 7→7; 8→8 |
| Árnyékolási jelölés | S→S kapcsolat |
| Csatlakozókábel | Legalább Cat.5 |
| Legnagyobb átviteli hossz | 100 m |
| Összeillesztési ciklusok száma | 500 |
| Szélesség | 20,5 mm / 0,807 inch |
| Magasság | 85 mm / 3,346 inch |
| Mélység a DIN-sín felső részétől | 38,5 mm / 1,516 inch |
| Rögzítés | DIN35 kalapsín; rögzítőadapter |
| Tűzterhelés | 0,772 MJ |
| Tömeg | 28,3 g |
| Működési hőmérséklet | −40 … +85 °C |
| Működési hőmérséklet UL alkalmazásban | −40 … +70 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Relatív páratartalom | ≤85 %, kondenzáció nélkül |
Alkalmazási feltételek és adateltérések
| Hőmérsékleti tartományok alkalmazása | Az általános működési tartomány −40 … +85 °C, UL alkalmazásban −40 … +70 °C. A szerelési és karbantartási munkákhoz külön, −25 °C feletti környezeti hőmérséklet tartozik. |
|---|---|
| Csatlakozástechnika alkalmazási köre | A modult két árnyékolt, nyolcpólusú RJ45 rendszerkapcsolat jellemzi. A családútmutató kapocspontos vezetékezési lépései nem helyettesítik az RJ45-kábel csatlakoztatásának termékspecifikus előírásait. |
| Átviteli adat | A Cat.5 kategória és a 100 m-es legnagyobb átviteli hossz nem ad meg önálló számszerű adatsebességet. |
Tanúsítvány
| UL – Ordinary Locations | UL508; E175199 Vol.2 Sec.1 |
|---|---|
| Megfelelőségi piktogram | cURus jelölés |
Opcionális jelölőszalagok
| 709-196 | Áttetsző jelölőszalagok lézernyomtatóhoz |
|---|---|
| 709-177 | Tekercselt; 7,5 mm széles; nem nyújtható; üres; bepattintható; áttetsző |
| 709-178 | Tekercselt; 7,5 mm széles; nem nyújtható; üres; bepattintható; fehér |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| eCl@ss 10.0 | 19-17-90-01 |
|---|---|
| eCl@ss 9.0 | 19-17-90-01 |
| ETIM 9.0 | EC001121 |
| ETIM 8.0 | EC001121 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2024.10.14. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 289-172 RJ-45 interfészmodul, RJ-45/RJ-45, Cat. 5, rögzítőadapterben használati útmutató
Biztonság és telepítési feltételek
| Munkavégzés | Szerelés, javítás és karbantartás előtt kapcsolj ki minden tápellátást; feszültség alatt ne dolgozz a készüléken. |
|---|---|
| Szakképzettség | Csak szakképzett villamos szakember telepítheti, EN50110-1/-2 és IEC60364 szerint; a hatályos előírásokat és a készülék jelöléseit be kell tartani. |
| Állapotellenőrzés | Üzembe helyezés előtt ellenőrizd a szállítási sérüléseket. Mechanikailag sérült készüléket ne helyezz üzembe. |
| Környezet | Csak száraz beltérben, EN50110 szerinti zárt villamos üzemi térben telepíthető; könnyen gyulladó anyagokra vagy azok közelébe nem szerelhető. |
| Burkolat és érintésvédelem | Nyitott készülékként zárt burkolatba kell építeni. A burkolat biztosítsa az előírt szennyezettségi feltételeket, a közvetlen és közvetett érintés elleni védelmet, a tűz továbbterjedésének megakadályozását és a mechanikai szilárdságot a teljes üzemi hőmérséklet-tartományban. A szükséges érintésvédelem és adott esetben az IP20 biztosítása a telepítő feladata. |
| Hálózat és védelem | Csak földelt hálózatban üzemeltethető; a rendszer oldalán leválasztó és túláramvédelmi készülék szükséges. |
| Csatlakozókábel hőmérséklete | A kábel megengedett hőmérséklet-tartományának legalább 15 K-nel meg kell haladnia a várható környezeti hőmérsékletet. |
| Szerelési hőmérséklet | Telepítési és karbantartási munkák csak −25 °C felett végezhetők. |
| Forró felület | Magas környezeti hőmérsékleten végzett üzem után érintés előtt hagyd lehűlni a készüléket. |
| ESD-védelem | Kerüld az elektrosztatikus kisülést; gondoskodj a személyek, a munkahely és a csomagolás megfelelő földeléséről, az EN61340-5-1/-3 szerint. |
| Tisztítás | Szükség esetén száraz vagy vízzel nedvesített puha kendő használható. Súrolószer, alkohol, aceton és más tisztítószer nem használható. |
| Karbantartás | A készülék alapvetően karbantartásmentes; az esetleges készülékspecifikus utasítások elsőbbséget élveznek. |
DIN35-sínre szerelés
Az EN60715 szerinti DIN35-sínre szerszám nélkül pattintsd fel a készüléket.
A biztos rögzítéshez a modulok elé és mögé helyezz végrögzítőt, például 249-116 típust.
Eltávolítás
Oldd ki a bepattintható rögzítőlábat, például működtetőszerszámmal.
Billentő mozdulattal emeld le a készüléket a DIN35-sínről.
RJ45 és hőmérsékleti határok
| Hőmérsékleti tartományok alkalmazása | Az általános működési tartomány −40 … +85 °C, UL alkalmazásban −40 … +70 °C. A szerelési és karbantartási munkákhoz külön, −25 °C feletti környezeti hőmérséklet tartozik. |
|---|---|
| Csatlakozástechnika alkalmazási köre | A modult két árnyékolt, nyolcpólusú RJ45 rendszerkapcsolat jellemzi. A családútmutató kapocspontos vezetékezési lépései nem helyettesítik az RJ45-kábel csatlakoztatásának termékspecifikus előírásait. |
| Átviteli adat | A Cat.5 kategória és a 100 m-es legnagyobb átviteli hossz nem ad meg önálló számszerű adatsebességet. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
