Wago 288-621 oldalsó fedél DIN-sínre szerelhető NYÁK-tartóhoz, 2. méret, kis kivitel, 8,75 mm széles, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 288-621 kicsi, szürke oldalsó burkolat PC/ABS készülékházzal, 8,75 mm szélességgel és 106 mm táblázatos magassággal készül, DIN35 kalapsínes kialakításhoz. A méretváltozat gyártói megnevezése eltér az összeállítás leírásától, ezért az illeszkedést rendelés előtt tisztázni kell.
Műszaki jellemzők
| Kivitel | Kicsi oldalsó burkolat |
|---|---|
| Szélesség / vastagság | 8,75 mm / 0,344 inch |
| Magasság a geometriai táblázatban | 106 mm / 4,173 inch |
| Rögzítés típusa | DIN35 kalapsín |
| Szín | Szürke |
| Készülékház anyaga | PC/ABS |
| Méretváltozat a termékmegnevezésben | 1-es méret |
| Méretváltozat az összeállítási leírásban | 2-es méret |

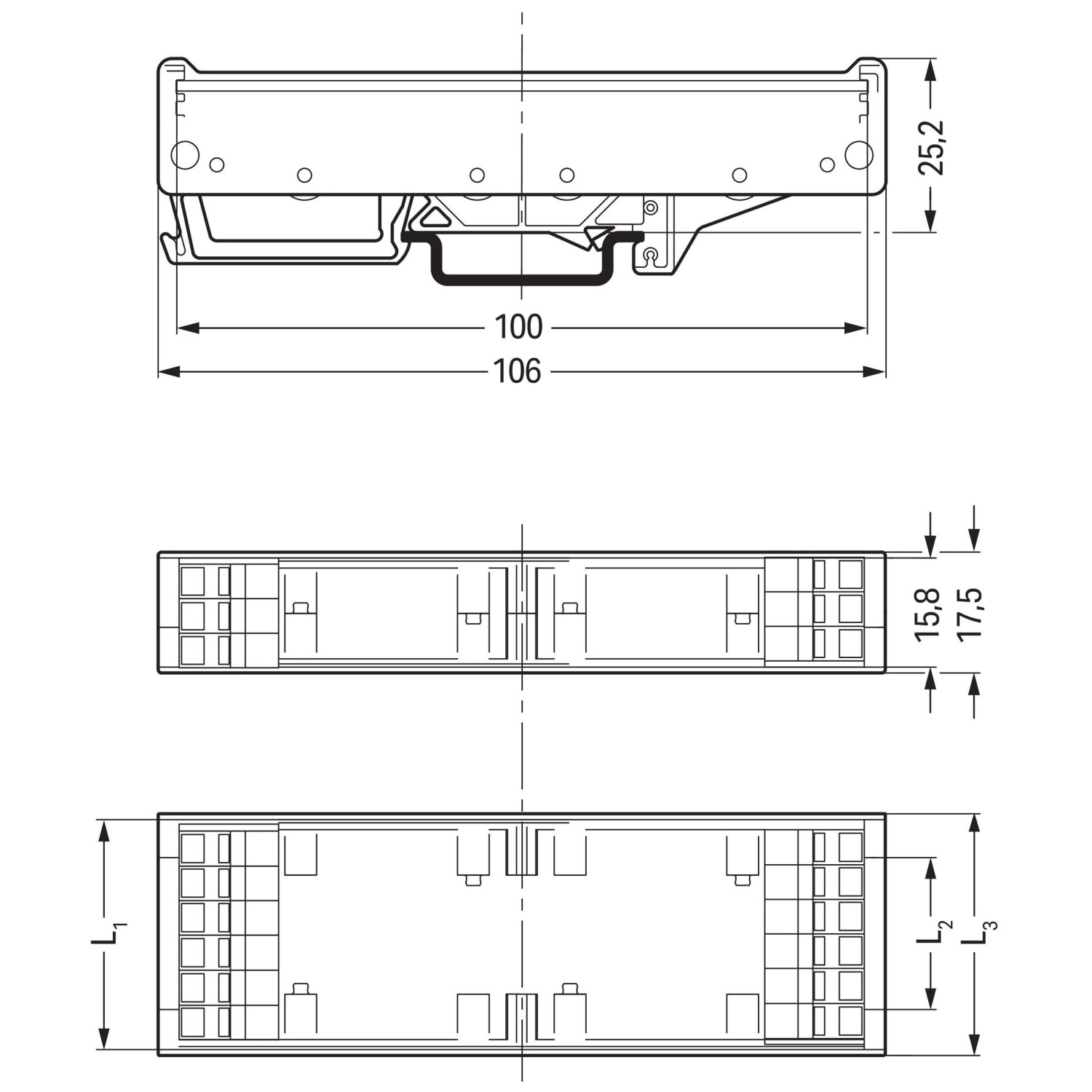

| Rajzi vízszintes méretek | 106 mm teljes méret; 100 mm részméret |
| Rajzi függőleges részméretek | 25,2 mm; 15,8 mm; 17,5 mm |
| L1 | NYÁK/fedél hossza |
| L2 | L1 − 15,8 mm; a tartóalap hossza |
| L3 | L1 + 2 mm |
Alkalmazási feltételek és adateltérések
| Eltérő méretváltozat-megnevezés | A termékmegnevezés 1-es méretet, az összeállítás leírása és képaláírása 2-es méretet jelöl. A két méretváltozat nem tekinthető automatikusan azonosnak; az adott NYÁK-tartóval való illeszkedést rendelés előtt egyeztetni kell. |
|---|---|

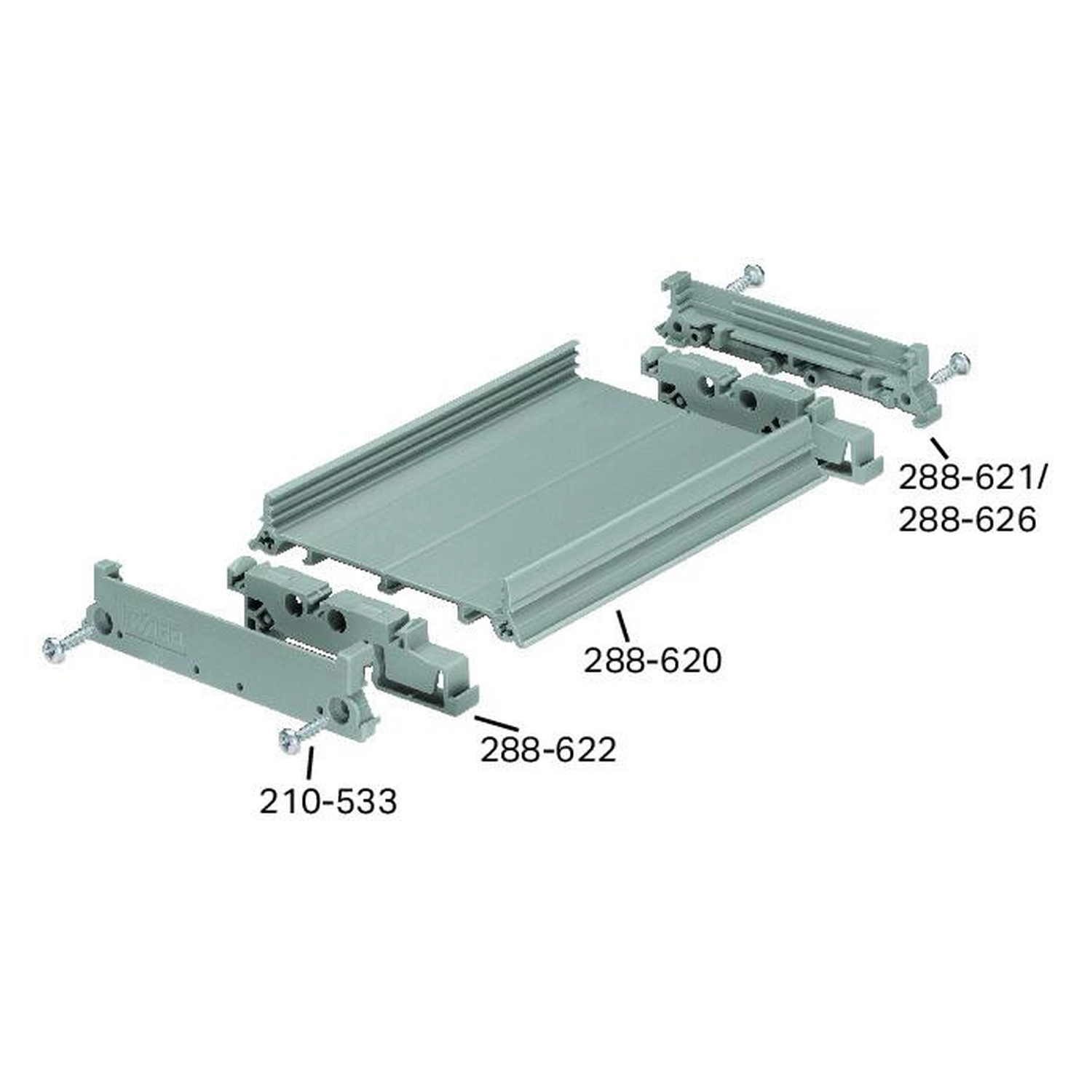

| Összeállítási ábra alkalmazási köre | A 2-es méretű NYÁK-tartó családábráján 288-620, 288-621/288-626, 288-622 és 210-533 jelölések szerepelnek. A rajz nem oldja fel az 1-es és 2-es méret megnevezése közötti eltérést, és nem ad önálló szerelési lépéssort. |
Opcionális kiegészítők
| 288-620 | 1-es méretű pályaszakasz; 1 m hosszú; szürke |
|---|---|
| 288-620/024-000 | 1-es méretű pályaszakasz; szürke |
| 210-533 | Csillagfejű csavar; M2,9 × 13 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a burkolat szélessége?
8,75 mm.
Milyen anyagból készül?
PC/ABS.
Egyértelmű a méretváltozat?
A termékmegnevezés 1-es, az összeállítás leírása 2-es méretet jelöl; az illeszkedést egyeztetni kell.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 288-621 oldalsó fedél DIN-sínre szerelhető NYÁK-tartóhoz, 2. méret, kis kivitel, 8,75 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 288-621 |
| GTIN / EAN | 4017332639453 |
| Terméktípus | NYÁK-tartó oldalsó burkolata |
Műszaki jellemzők
| Kivitel | Kicsi oldalsó burkolat |
|---|---|
| Szélesség / vastagság | 8,75 mm / 0,344 inch |
| Magasság a geometriai táblázatban | 106 mm / 4,173 inch |
| Rögzítés típusa | DIN35 kalapsín |
| Szín | Szürke |
| Készülékház anyaga | PC/ABS |
| Méretváltozat a termékmegnevezésben | 1-es méret |
| Méretváltozat az összeállítási leírásban | 2-es méret |
| Rajzi vízszintes méretek | 106 mm teljes méret; 100 mm részméret |
| Rajzi függőleges részméretek | 25,2 mm; 15,8 mm; 17,5 mm |
| L1 | NYÁK/fedél hossza |
| L2 | L1 − 15,8 mm; a tartóalap hossza |
| L3 | L1 + 2 mm |
Alkalmazási feltételek és adateltérések
| Eltérő méretváltozat-megnevezés | A termékmegnevezés 1-es méretet, az összeállítás leírása és képaláírása 2-es méretet jelöl. A két méretváltozat nem tekinthető automatikusan azonosnak; az adott NYÁK-tartóval való illeszkedést rendelés előtt egyeztetni kell. |
|---|---|
| Összeállítási ábra alkalmazási köre | A 2-es méretű NYÁK-tartó családábráján 288-620, 288-621/288-626, 288-622 és 210-533 jelölések szerepelnek. A rajz nem oldja fel az 1-es és 2-es méret megnevezése közötti eltérést, és nem ad önálló szerelési lépéssort. |
Opcionális kiegészítők
| 288-620 | 1-es méretű pályaszakasz; 1 m hosszú; szürke |
|---|---|
| 288-620/024-000 | 1-es méretű pályaszakasz; szürke |
| 210-533 | Csillagfejű csavar; M2,9 × 13 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39121702 |
|---|---|
| eCl@ss 10.0 | 27-18-27-02 |
| eCl@ss 9.0 | 27-18-27-02 |
| ETIM 9.0 | EC001031 |
| ETIM 10.0 | EC001031 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
