Wago 288-601 oldalsó fedél DIN-sínre szerelhető NYÁK-tartóhoz, 1. méret, kis kivitel, 6,35 mm széles, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

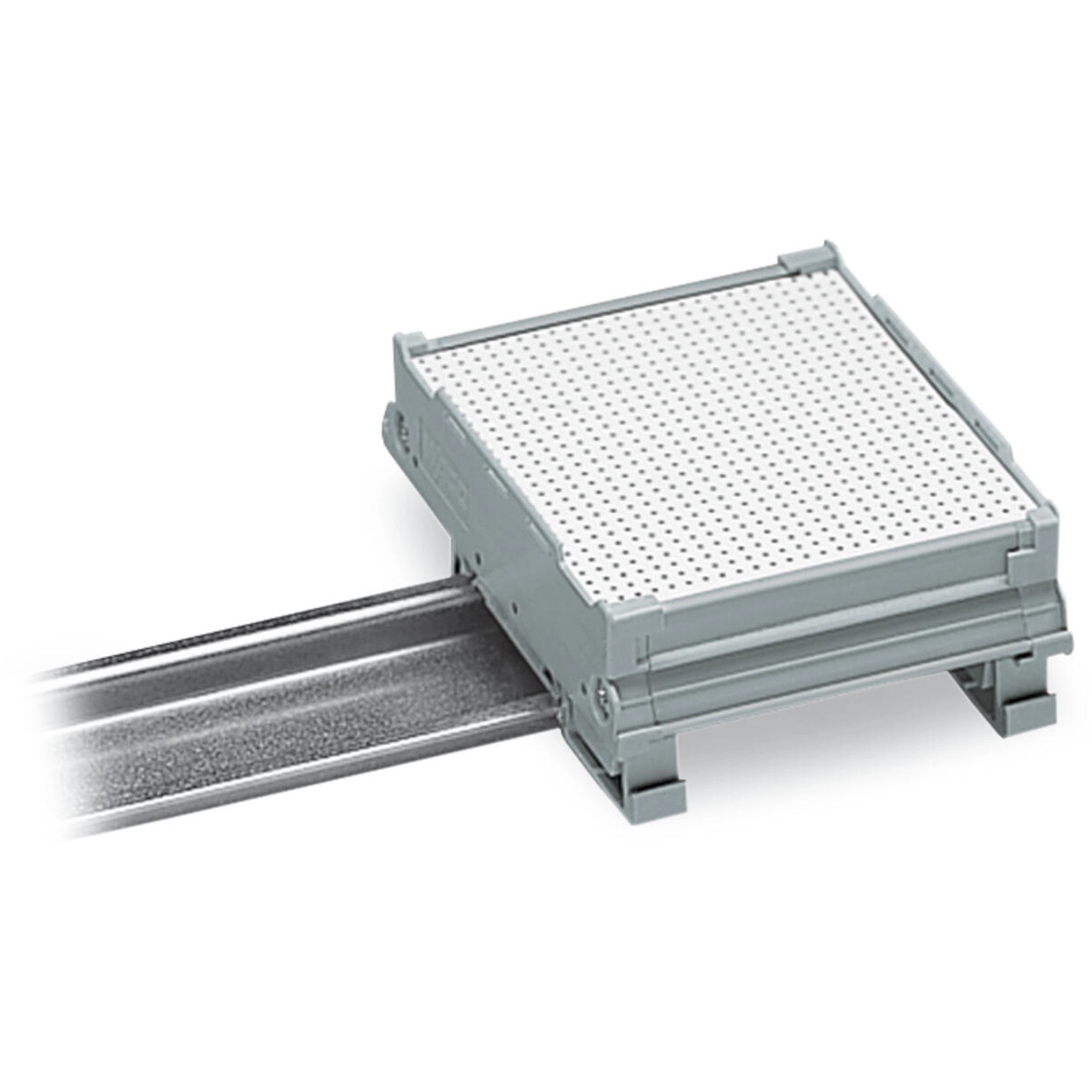

A Wago 288-601 szürke oldalsó burkolat az 1-es rendszerméretű, DIN kalapsínre szerelhető NYÁK-tartóhoz. A kicsi fedél 6,35 mm vastag, magassága 85 mm.
Anyag és rendszer
Készülékházának anyaga PA 6,6. A megfelelő tartóalap és a hozzá illeszkedő fedél kiválasztásához ellenőrizd a kapcsolódó cikkszámokat.
Az összeállítás helyigénye

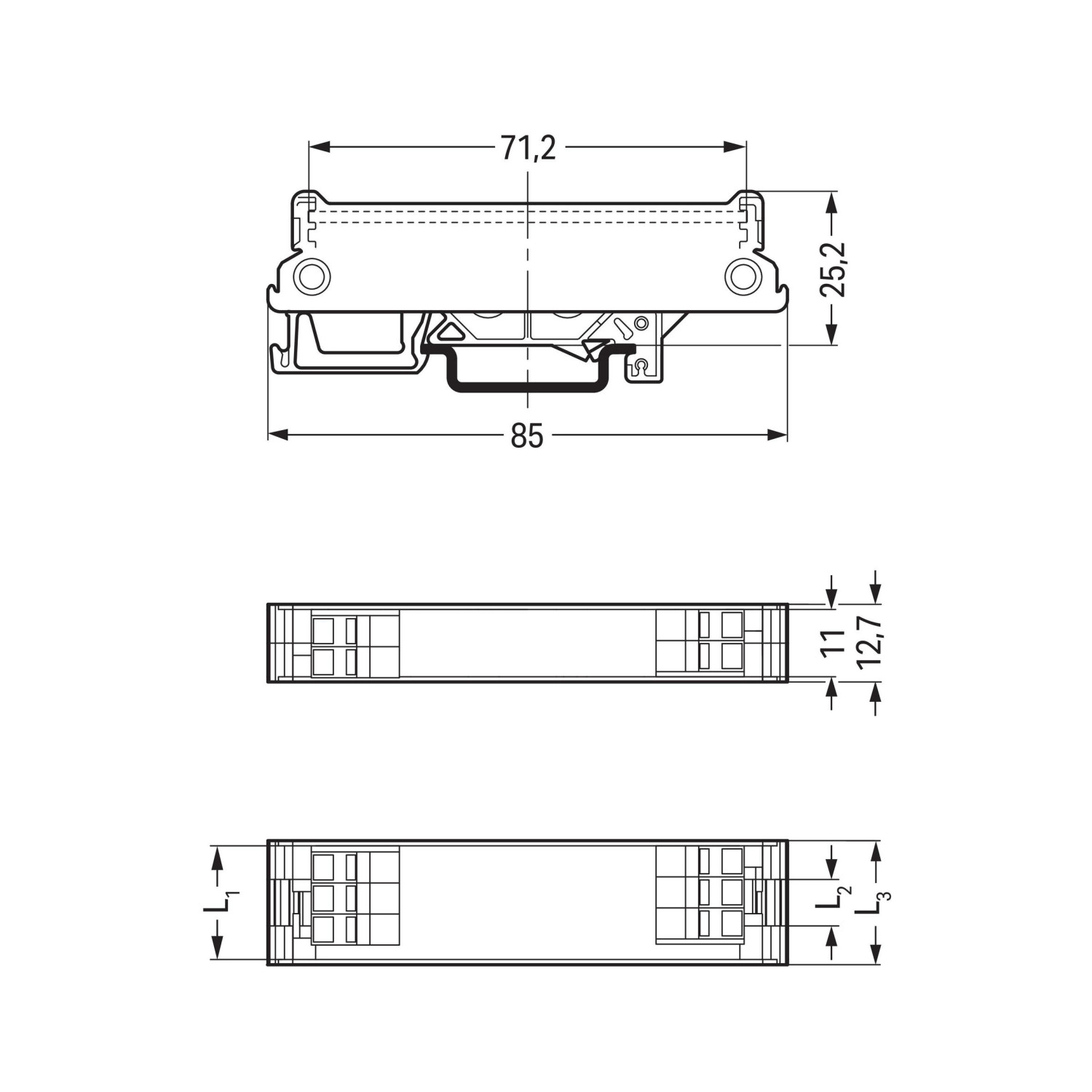

A NYÁK-tartó rendszer rajzán L1 a NYÁK hossza. A tartó alap hossza L2 = L1 − 11 mm, az L3 méret L1 + 2 mm. Ezek az összeállítás összefüggései; a részletes rajzi adatok a műszaki fülön szerepelnek.

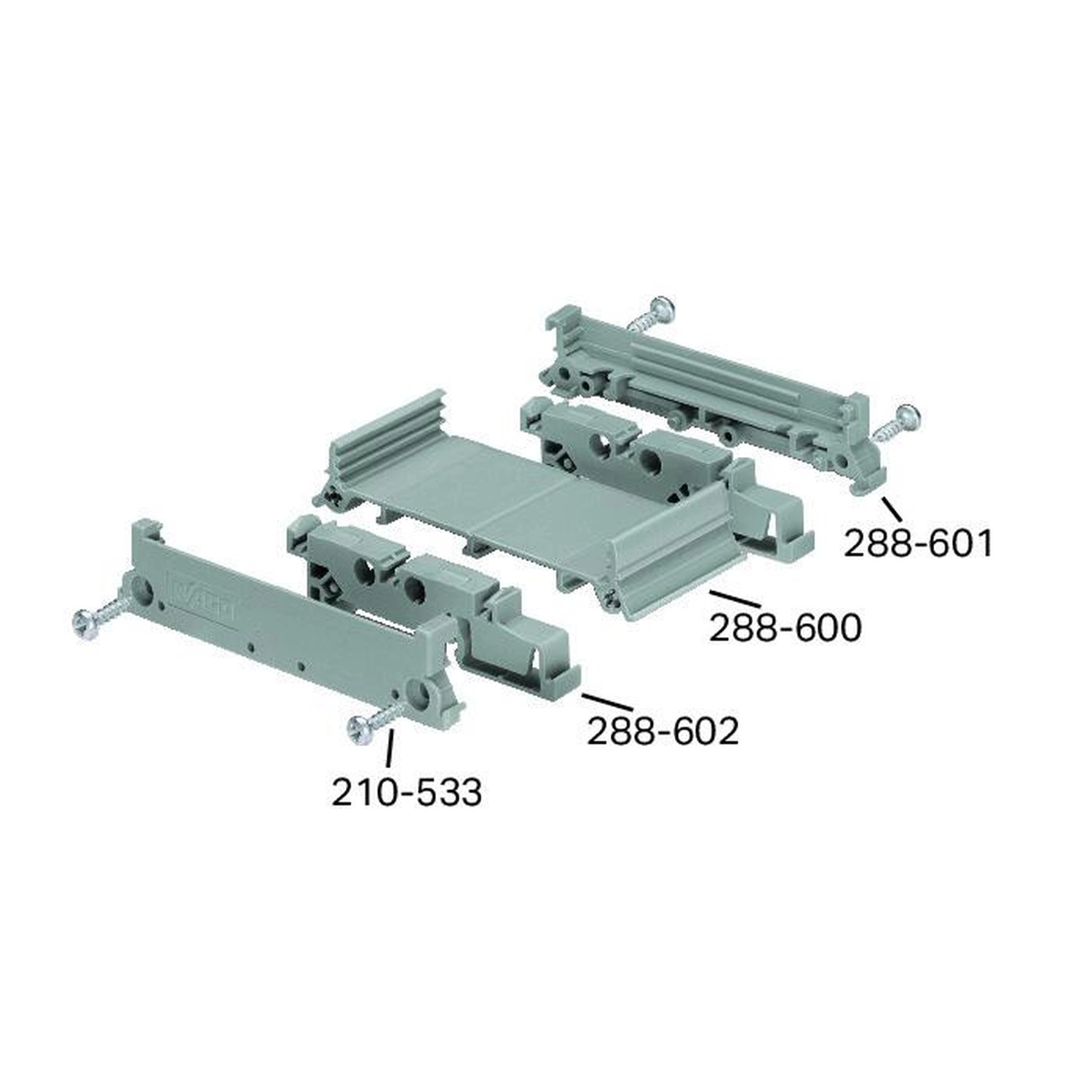

Kapcsolódó kiegészítők
288-600 – NYÁK-tartó alap, 1-es rendszerméret, 1 m hosszú, szürke
288-602 – Rögzítőláb DIN 35 sínhez, szürke
210-533 – Csillagfejű csavar M 2,9 × 13
Műszaki adatok
| Rendeltetés | Oldalsó burkolat DIN kalapsínre szerelhető NYÁK-tartóhoz |
|---|---|
| NYÁK-tartó rendszermérete | 1 |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | Szürke |
| Készülékház anyaga | PA 6,6 |
| Kivitel | Kicsi oldalsó fedél |
| Szélesség / vastagság | 6,35 mm / 0,25 inch |
| Magasság | 85 mm / 3,346 inch |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen sínhez való?
DIN 35 kalapsínhez.
Milyen anyagból készült?
PA 6,6 anyagból.
Melyik rendszermérethez tartozik?
A 1-es méretű NYÁK-tartó rendszerhez.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 288-601 oldalsó fedél DIN-sínre szerelhető NYÁK-tartóhoz, 1. méret, kis kivitel, 6,35 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 288-601 |
| GTIN / EAN | 4017332612180 |
| Terméktípus | Oldalsó burkolat |
Műszaki adatok
| Rendeltetés | Oldalsó burkolat DIN kalapsínre szerelhető NYÁK-tartóhoz |
|---|---|
| NYÁK-tartó rendszermérete | 1 |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | Szürke |
| Készülékház anyaga | PA 6,6 |
| Kivitel | Kicsi oldalsó fedél |
| Szélesség / vastagság | 6,35 mm / 0,25 inch |
| Magasság | 85 mm / 3,346 inch |
NYÁK-tartó összeállításának méretösszefüggései
| L1 | NYÁK hossza |
|---|---|
| L2, a tartó alap hossza | L1 − 11 mm |
| L3 | L1 + 2 mm |
| A rajz jellege | Összeállítási példa a NYÁK-tartó rendszerhez; nem a külön rögzítőláb önálló méretsora |
| Rajzi keresztirányú méretek | 71,2 mm és 85 mm |
| Rajzon jelölt függőleges méret | 25,2 mm |
| Rajzi hosszanti peremméretek | 11 mm és 12,7 mm |
Opcionális kiegészítők
| 288-600 | NYÁK-tartó alap, 1-es rendszerméret, 1 m hosszú, szürke |
|---|---|
| 288-602 | Rögzítőláb DIN 35 sínhez, szürke |
| 210-533 | Csillagfejű csavar M 2,9 × 13 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 6 (interfész-elektronika) |
| Nagy ECS (kis ECS) | 24 (1) db |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 39121702 |
|---|---|
| eCl@ss 10.0 | 27-18-27-02 |
| eCl@ss 9.0 | 27-18-27-02 |
| ETIM 9.0 | EC001031 |
| ETIM 10.0 | EC001031 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.29. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
