WAGO 286-508 Rel230VAC, szürke, ipari DIN-sínes vezetékezésekhez.
A Wago 286-508 szürke relémodul, 230 V AC névleges bemenettel és piros LED-es állapotjelzéssel. Egy váltóérintkezővel készül. A dugaszolható kivitel a hozzá illő alapsorkapoccsal használható; modulszélessége 15 mm.
Vezérlő áramkör
| Névleges bemeneti feszültség | 230 V AC |
|---|---|
| Bemeneti feszültségtartomány | ±10% |
| Névleges bemeneti áram Uₙ mellett | 4 mA |
Terhelési áramkör
| Folyamatos áram határa | 7 A |
|---|---|
| Váltóérintkezők száma | 1 |
| Érintkező anyaga | AgNi0.15 |
| Kapcsolási feszültség maximum | 250 V AC |
| Kapcsolási teljesítmény maximum, ohmos AC-terhelés | 1750 VA |
| Behúzási idő, általános | 8 ms |
| Kiesési idő, általános | 6 ms |
| Prellezési idő, általános | 4 ms |
| Elektromos élettartam | 100 × 10³ kapcsolási művelet; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 30 × 10⁶ kapcsolási művelet |
Rajzi csatlakozások

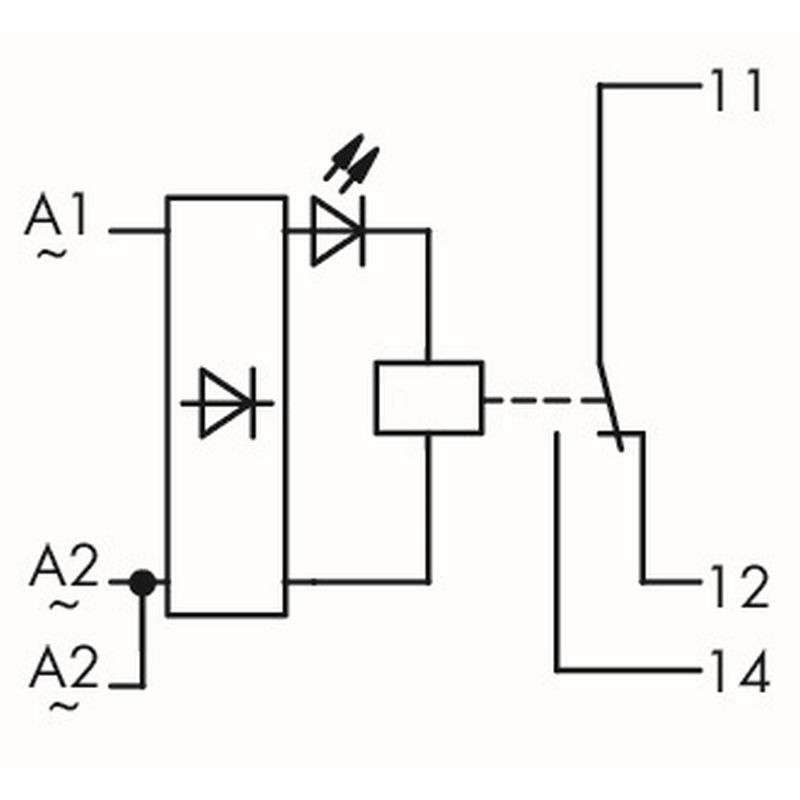

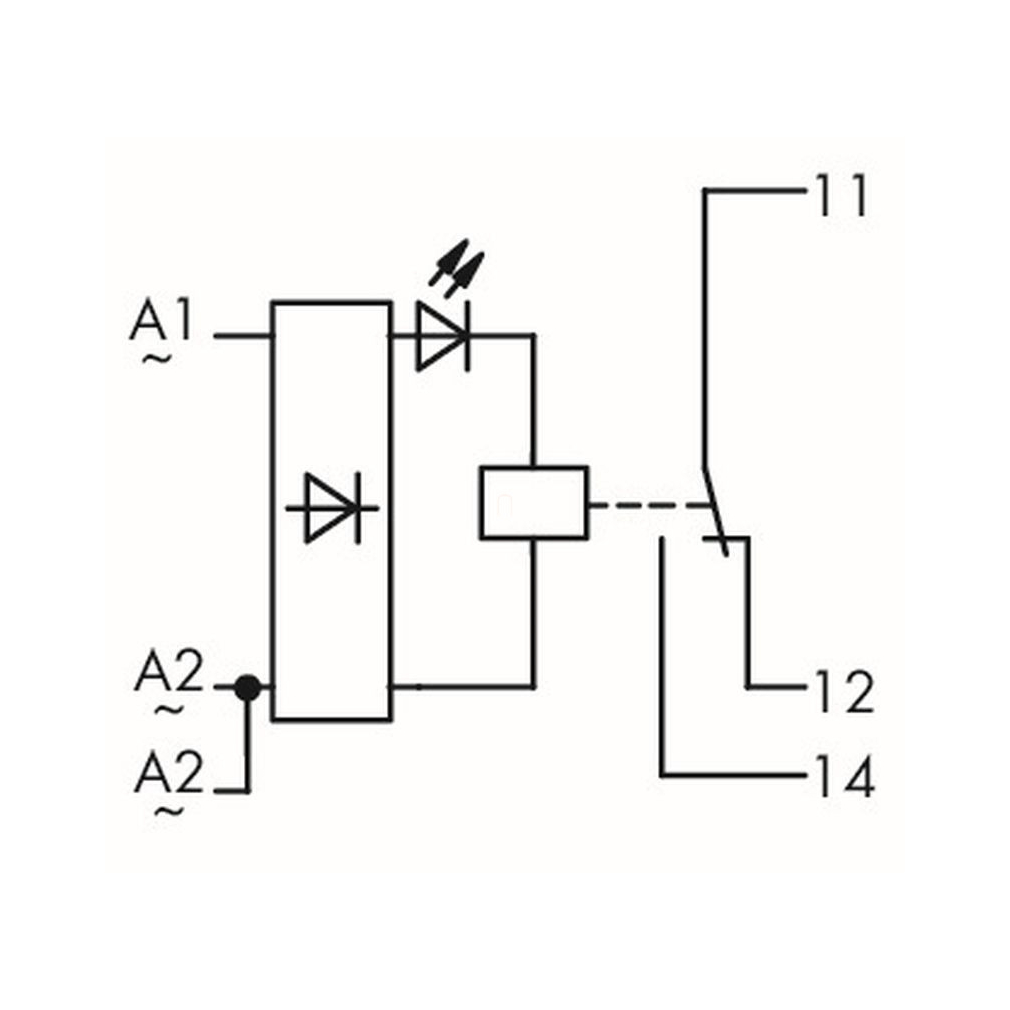

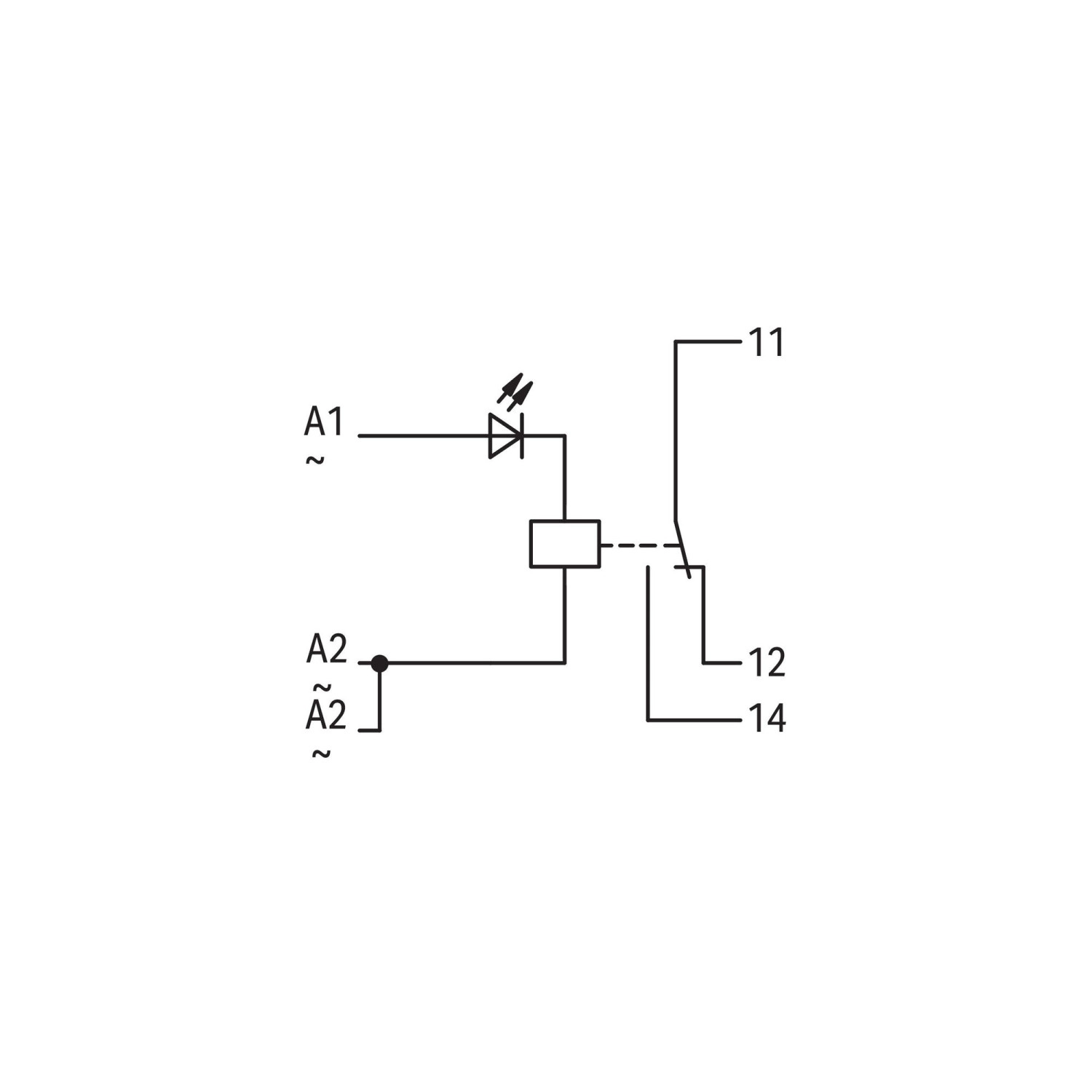

| Vezérlés rajzi jelölése | A1 ~; két közös A2 ~ pont |
|---|---|
| Első váltóérintkező | 11 közös; 12 nyugalmi; 14 munkaérintkező |
Biztonság, szigetelés és jelzés
| Szennyezettségi fok | 2 |
|---|---|
| Dielektromos szilárdság, vezérlő/terhelési áramkör | AC, 1 perc: 4 kVrms |
| Védettség | IP20 |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 300 V |
| Méretezési tűfeszültség | 4 kV |
| Dielektromos szilárdság, nyitott érintkező | AC, 1 perc: 1 kVrms |
| Túlfeszültségi kategória | II |
| Szigetelés, vezérlő/ellenőrző érintkezés | Megerősített szigetelés, biztonsági szigetelés |
| Szigetelés szomszédos, azonos típusú eszközök között | Dupla szigetelés, biztonsági szigetelés |
| Szigetelés bármilyen típusú szomszédos eszközhöz | Alapszigetelés |
Méretek, anyag és környezet

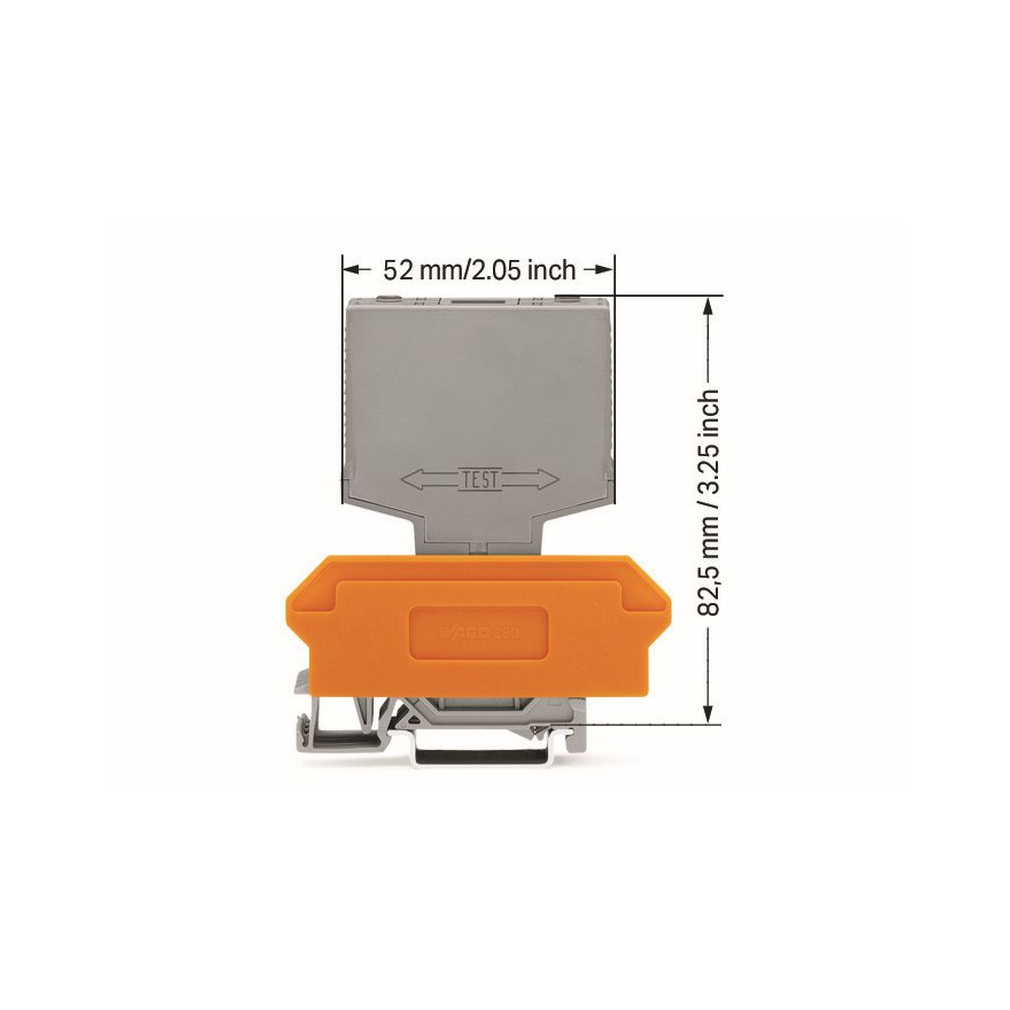

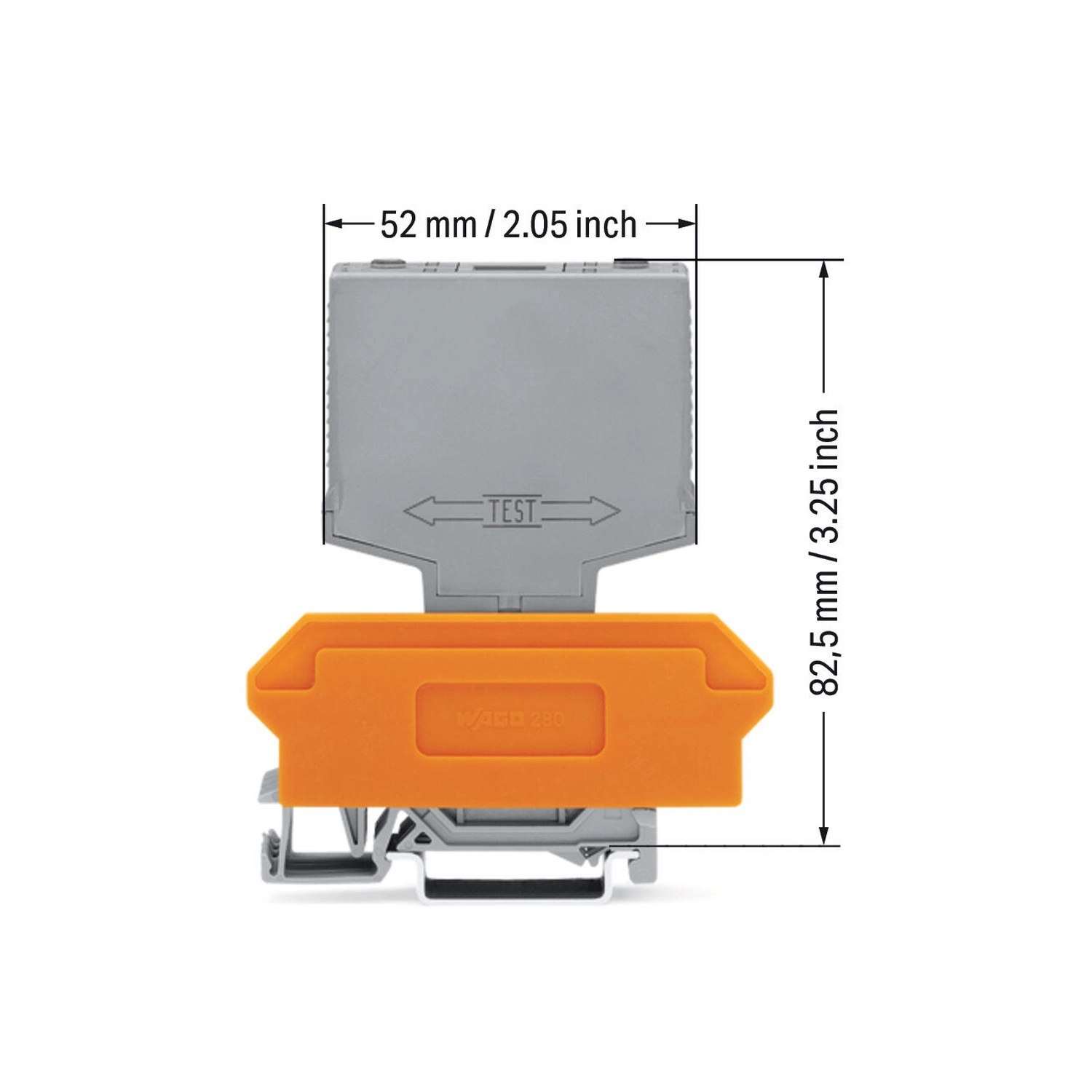

| Szélesség | 15 mm / 0,591 inch |
|---|---|
| Magasság | 52 mm / 2,047 inch |
| Mélység a DIN-sín felső részétől | 82,5 mm / 3,248 inch, a hordozó alapsorkapoccsal együtt |
| Rögzítés | Dugaszolható modul alapsorkapocshoz |
| Szín | Szürke |
| Tűzterhelés | 0,293 MJ |
| Tömeg | 30,6 g |
| Környezeti hőmérséklet Uₙ mellett | −25…+40 °C |
| Tárolási környezeti hőmérséklet | −25…+70 °C |
| Feldolgozási hőmérséklet | −25…+50 °C |
| Relatív páratartalom | 5–75%, kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
| Szabvány | EN61010-2-201 |
| Csatlakozóvezeték hőmérsékleti feltétele | Legalább a környezeti hőmérséklet +35 K, az EN61010-2-201 szerint. |
Tanúsítványok és nyilatkozatok
| EAC – GZO Almaty Standart | TP TC004/2011; EAC CoC03078 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Kezelés és alkalmazási feltételek
| Alapsorkapocs | A dugaszolható elektronikus modul a hozzá illő két- vagy négyvezetékes alapsorkapoccsal használható. |
|---|---|
| Kódolás | A kódolás biztosítja a megfelelő polaritást. |
| Jelölés | WMB jelölőrendszerrel. |
| Működésvizsgálat | Az érintésbiztos vizsgálónyílásokon keresztül végezhető. |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|---|
| SCIP-Ausztria | a831fa41-902b-448d-8708-df84f5d7ce18 |
| SCIP-Belgium | 8700ad89-07b6-4e62-be0e-a0a642011f1a |
| SCIP-Bulgária | 0c34640b-59d7-482f-b5f8-63fb7d2ad751 |
| SCIP-Csehország | b1cd5ba9-fa4d-4888-86e5-409c84102a41 |
| SCIP-Dánia | fba882a1-da22-4d7b-8f65-d15634496562 |
| SCIP-Finnország | 8a1af4b8-6cdf-48ad-a410-4b270d3107ef |
| SCIP-Franciaország | bab64cf2-1fc8-4aba-92f8-b0d7f938c19d |
| SCIP-Németország | a0ec7c04-f8ed-456d-ac92-9c1237675c40 |
| SCIP-Magyarország | 68b35ee8-a788-4525-9f12-4e43283a3192 |
| SCIP-Olaszország | 8d40aba2-1081-4917-8763-a461206eb294 |
| SCIP-Hollandia | f84b3362-893e-4499-84e9-eb56e58e4e4d |
| SCIP-Lengyelország | 7897a7aa-7620-47a5-97d9-66d501bd3341 |
| SCIP-Románia | ef26a14d-9a95-4664-8471-8cb204157e03 |
| SCIP-Svédország | 91af85f1-d12c-46f4-b43a-932a24d790a4 |
Opcionális kiegészítők
| 209-701 | WSB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
|---|---|
| 280-619 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; kétvezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
| 280-763 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; négyvezetékes sorkapoccsal; Jelölőtartóval; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
| 280-609 | Sorkapcsok, dugaszolható modulokhoz; 6 pólusú; négyvezetékes sorkapoccsal; narancssárga elválasztóval; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; CAGE CLAMP®; 2,5 mm²; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hogyan jelez vissza?
Piros LED-del.
Milyen a rögzítése?
Dugaszolható modul a hozzá illő alapsorkapocshoz.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
