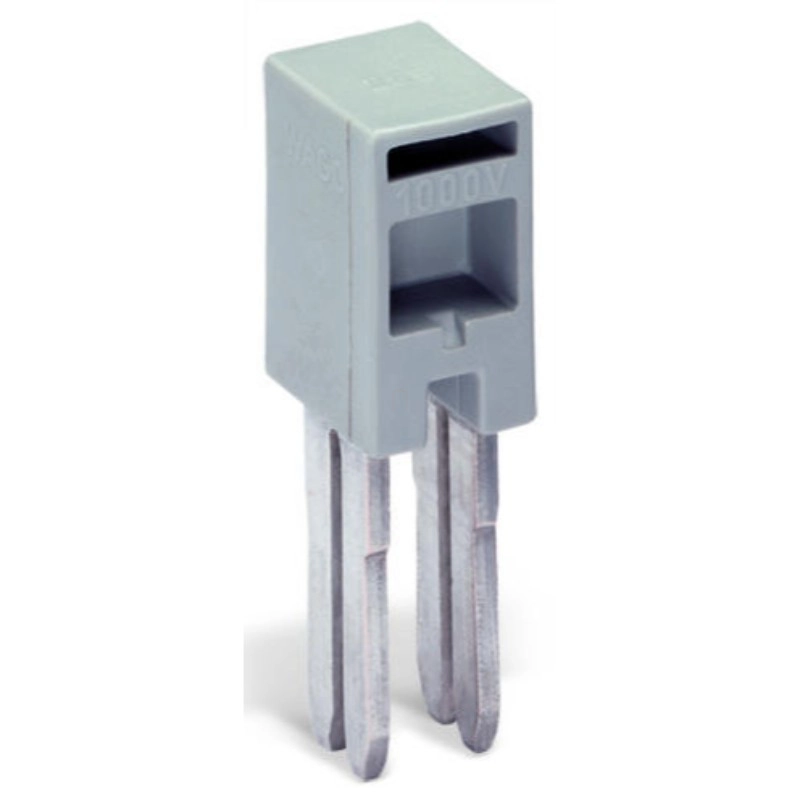

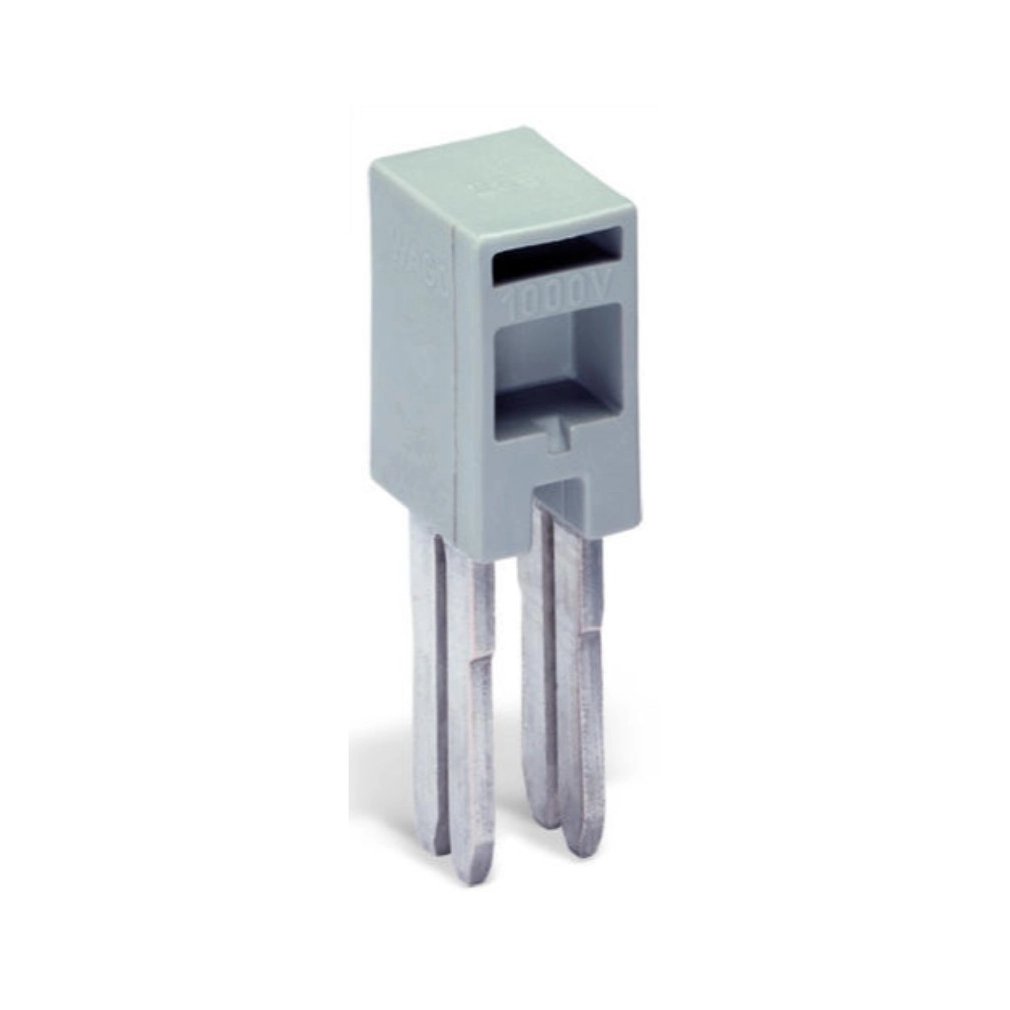

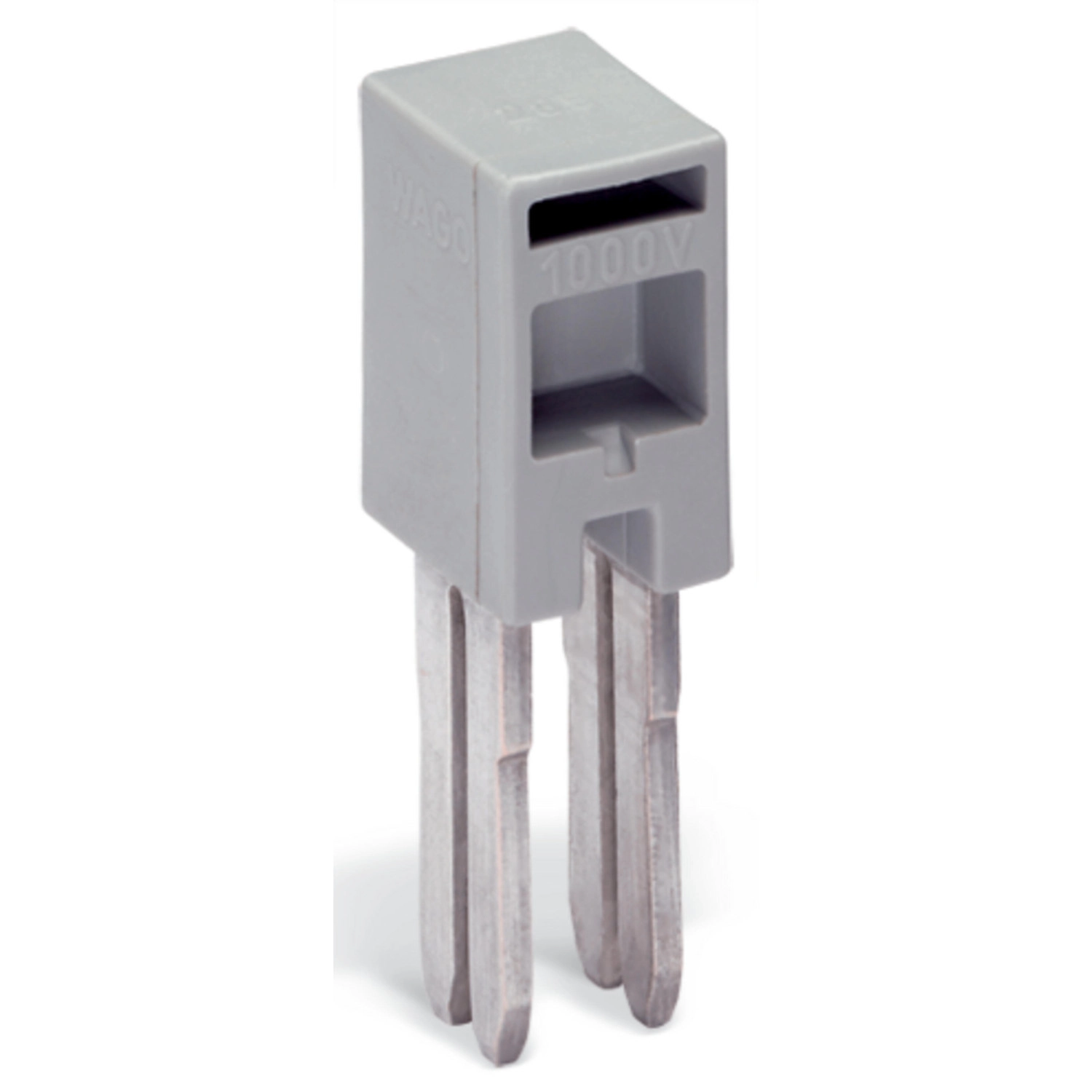

Wago 285-435 áthidaló, szigetelt, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 285-435 szürke, szigetelt áthidaló 85 A névleges árammal és 1–2 áthidaló-beállítással.
Műszaki jellemzők
| Névleges áram | 85 A |
|---|---|
| Áthidaló beállítása | 1-2 |
| Szélesség | 11,8 mm / 0,464 inch |
| Magasság | 13,6 mm / 0,535 inch |
| Mélység | 39,9 mm / 1,571 inch |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,068 MJ |
| Tömeg | 7,8 g |
| Kivitel | Szigetelt |
| Áramadat minősítése | IEC/EN szerint |
Alkalmazás és korlátok
| Eltérő sorozatok közösítése | 285-635 vagy 285-634 közösíthető 283-601 vagy 283-604 átmenő sorkapoccsal, oldalsó jelölésű sorkapcsok alkalmazásával; ehhez a 285-435 rövidrezáró áthidaló szükséges. |
|---|---|
| Korlátozott áram az eltérő sorozatok közösítésekor | Ennél az alkalmazásnál az áram legfeljebb 63 A lehet; a 85 A névleges adat nem írja felül ezt a feltételt. |
Kapcsolódó termékek
| 285-635 | Az ismertetett, legfeljebb 63 A-es, oldalsó jelölésű közösítési alkalmazáshoz |
|---|---|
| 285-634 | Az ismertetett, legfeljebb 63 A-es, oldalsó jelölésű közösítési alkalmazáshoz |
| 283-601 | Az ismertetett, legfeljebb 63 A-es, oldalsó jelölésű közösítési alkalmazáshoz |
| 283-604 | Az ismertetett, legfeljebb 63 A-es, oldalsó jelölésű közösítési alkalmazáshoz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mi a pontos cikkszám?
285-435.
Mennyi a tömege?
7,8 g.
Milyen színű?
Szürke.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 285-435 áthidaló, szigetelt, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 285-435 |
| GTIN / EAN | 4044918396400 |
| Terméktípus | Szigetelt áthidaló |
Műszaki és anyagadatok
| Névleges áram | 85 A |
|---|---|
| Áthidaló beállítása | 1-2 |
| Szélesség | 11,8 mm / 0,464 inch |
| Magasság | 13,6 mm / 0,535 inch |
| Mélység | 39,9 mm / 1,571 inch |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,068 MJ |
| Tömeg | 7,8 g |
| Kivitel | Szigetelt |
| Áramadat minősítése | IEC/EN szerint |
Alkalmazás és korlátok
| Eltérő sorozatok közösítése | 285-635 vagy 285-634 közösíthető 283-601 vagy 283-604 átmenő sorkapoccsal, oldalsó jelölésű sorkapcsok alkalmazásával; ehhez a 285-435 rövidrezáró áthidaló szükséges. |
|---|---|
| Korlátozott áram az eltérő sorozatok közösítésekor | Ennél az alkalmazásnál az áram legfeljebb 63 A lehet; a 85 A névleges adat nem írja felül ezt a feltételt. |
Használat
| 1 | Az egymás melletti sorkapcsokat a középen elhelyezett dugaszolható áthidalóval kösd össze. |
|---|---|
| 2 | Az áthidaló eltávolításához csúsztasd oldalra a jelölőszalagot. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-40 |
| eCl@ss 9.0 | 27-14-11-40 |
| ETIM 9.0 | EC000489 |
| ETIM 10.0 | EC000489 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Jóváhagyások
| CSA – CSA Group | C22.2; 1151144 |
|---|---|
| AEx – Underwriters Laboratories Inc. | UL 60079; E185892 (AEx eb II C, illetve Ex eb II C) |
Kapcsolódó tartozékok
| 285-635 | Az ismertetett, legfeljebb 63 A-es, oldalsó jelölésű közösítési alkalmazáshoz |
|---|---|
| 285-634 | Az ismertetett, legfeljebb 63 A-es, oldalsó jelölésű közösítési alkalmazáshoz |
| 283-601 | Az ismertetett, legfeljebb 63 A-es, oldalsó jelölésű közösítési alkalmazáshoz |
| 283-604 | Az ismertetett, legfeljebb 63 A-es, oldalsó jelölésű közösítési alkalmazáshoz |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.12. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 285-435 áthidaló, szigetelt, szürke használati útmutató
Használat
Az egymás melletti sorkapcsokat a középen elhelyezett dugaszolható áthidalóval kösd össze.
Az áthidaló eltávolításához csúsztasd oldalra a jelölőszalagot.
Feltételek
| Eltérő sorozatok közösítése | 285-635 vagy 285-634 közösíthető 283-601 vagy 283-604 átmenő sorkapoccsal, oldalsó jelölésű sorkapcsok alkalmazásával; ehhez a 285-435 rövidrezáró áthidaló szükséges. |
|---|---|
| Korlátozott áram az eltérő sorozatok közösítésekor | Ennél az alkalmazásnál az áram legfeljebb 63 A lehet; a 85 A névleges adat nem írja felül ezt a feltételt. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
