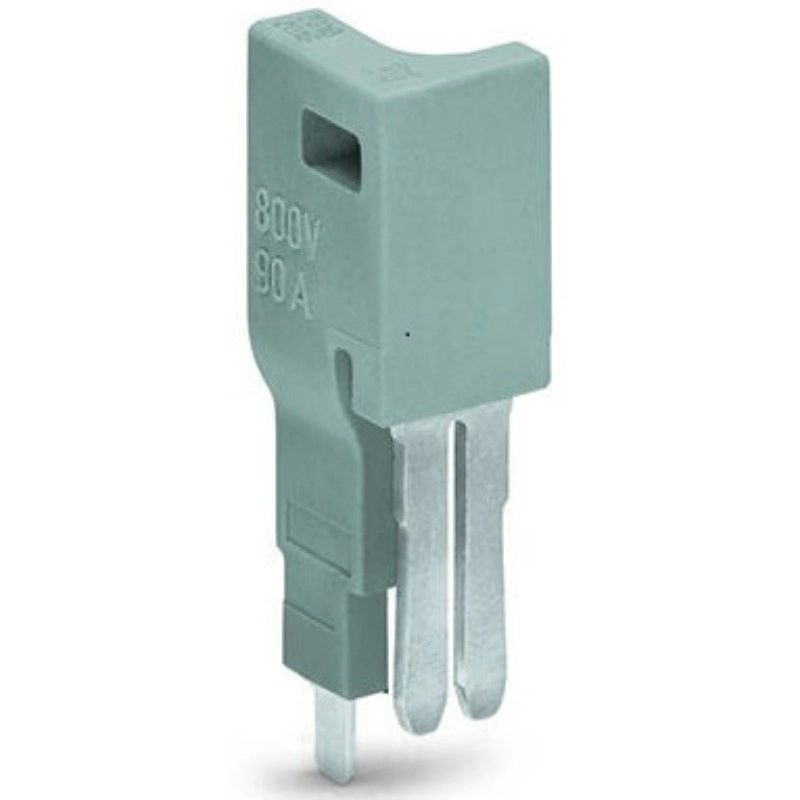

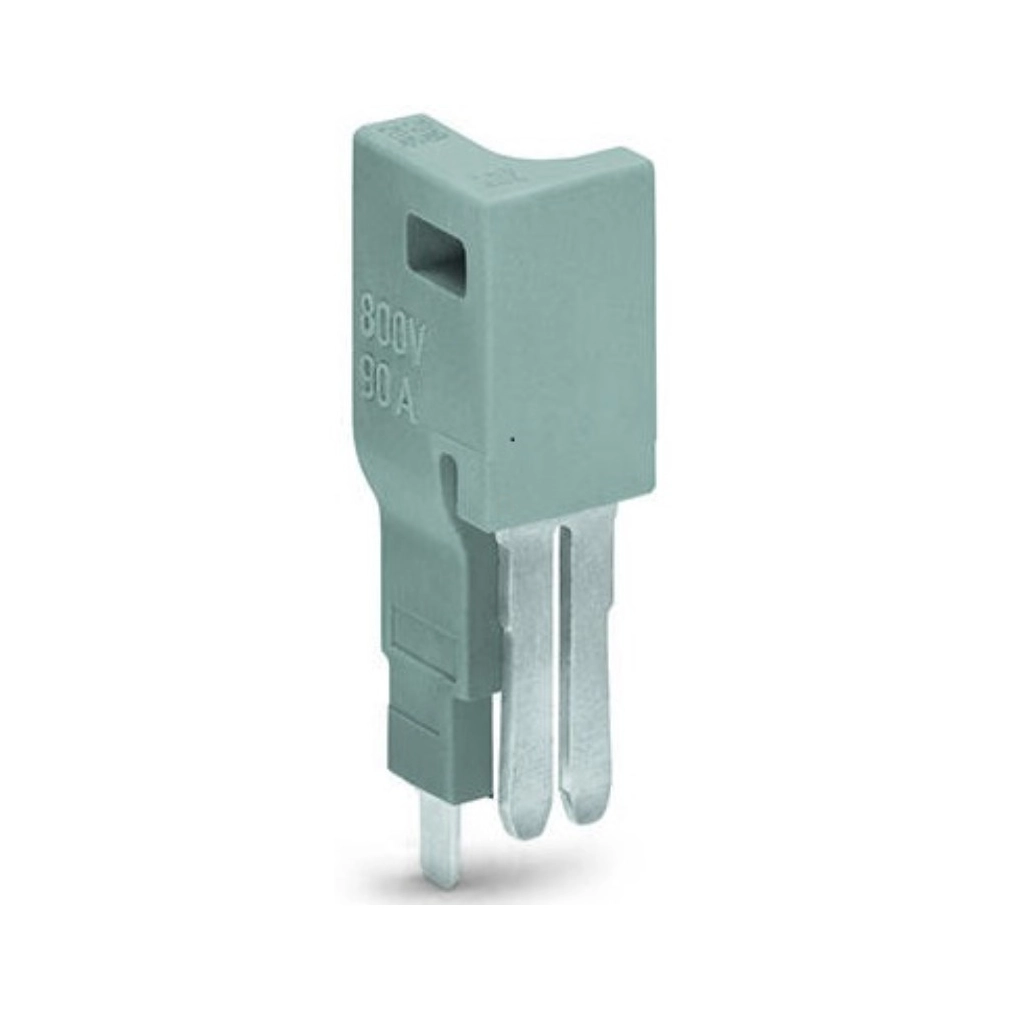

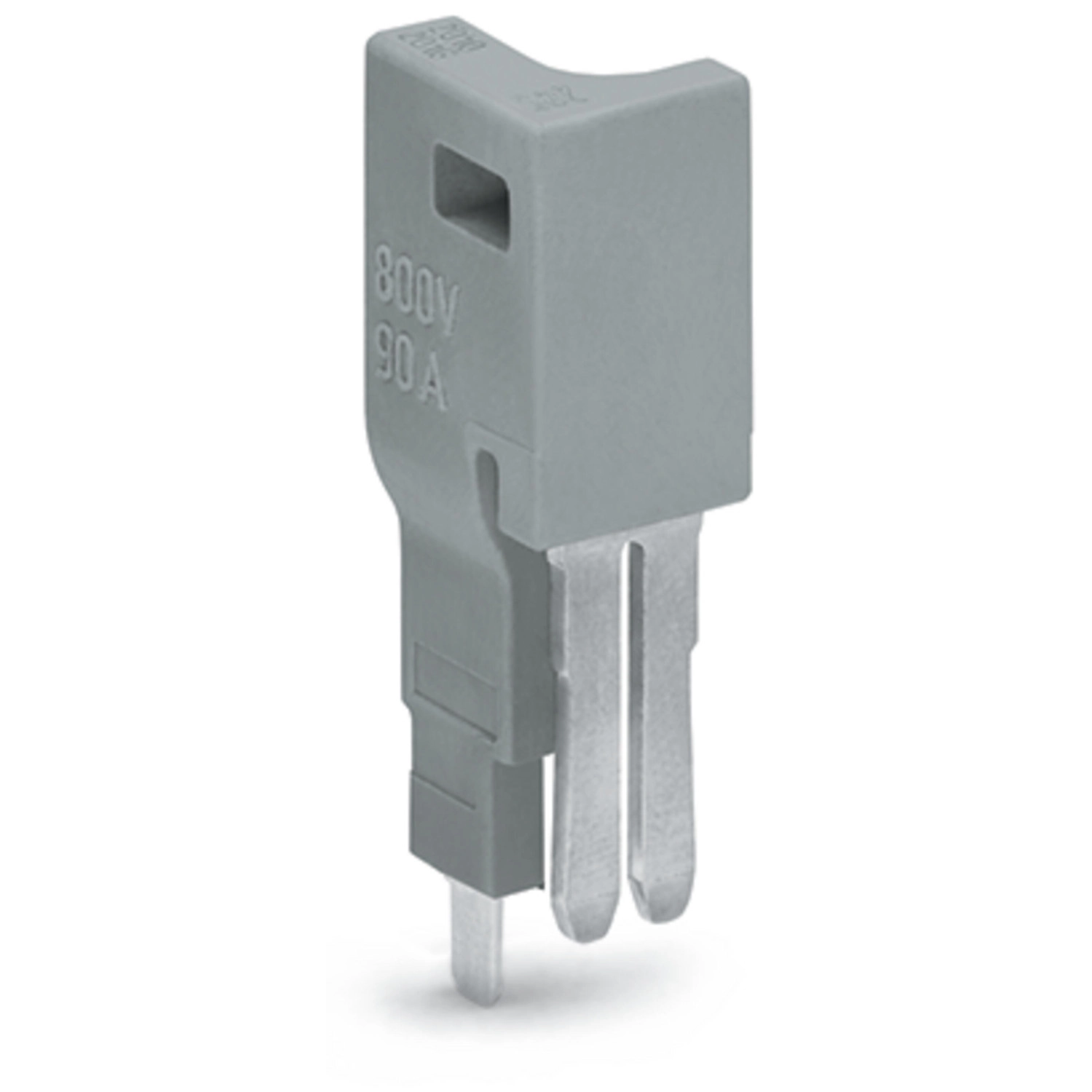

Wago 285-430 redukáló áthidaló, 285 (35 mm²) → 2016/2010 sorozatokhoz, szigetelt, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 285-430 szürke, szigetelt redukáló áthidaló 90 A névleges árammal, 35 mm²-es 285-ös sorkapcsok és a 2010/2016-os sorozatok összekapcsolásához.
Műszaki jellemzők
| Névleges áram | 90 A |
|---|---|
| Szélesség | 17 mm / 0,669 inch |
| Magasság | 13,7 mm / 0,539 inch |
| Mélység | 49,2 mm / 1,937 inch |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,075 MJ |
| Tömeg | 12,2 g |
| Kivitel | Szigetelt |
| Alkalmazás | 285-ös sorozat: 35 mm² / 2 AWG; TOPJOB® S 2010/2016: 10/16 mm² / 8/6 AWG |
Alkalmazás és korlátok
| Kivétel | 2016-76xx és 2016-77xx sorkapcsokhoz nem alkalmazható. |
|---|---|
| Csatlakozási pont | Különböző méretű sorkapcsokat csatlakozási pont elfoglalása nélkül közösít; nagy és kisebb vezetékek összekapcsolására szolgálhat az elosztási ponton, hosszú vezetékek feszültségesési problémájánál. |
| Mindkét irányú közösítés | A nyitott oldalt fedő speciális vékony véglappal végezhető. |
| További közösítés | További kisebb keresztmetszetű átmenő sorkapcsok rövidrezáró áthidalókkal közösíthetők. |
| Összáramkorlát | A kimenő áramkörök összárama nem haladhatja meg a redukáló áthidaló 90 A névleges áramát. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mi a pontos cikkszám?
285-430.
Mennyi a tömege?
12,2 g.
Milyen színű?
Szürke.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 285-430 redukáló áthidaló, 285 (35 mm²) → 2016/2010 sorozatokhoz, szigetelt, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 285-430 |
| GTIN / EAN | 4045454910945 |
| Terméktípus | Redukáló áthidaló |
Műszaki és anyagadatok
| Névleges áram | 90 A |
|---|---|
| Szélesség | 17 mm / 0,669 inch |
| Magasság | 13,7 mm / 0,539 inch |
| Mélység | 49,2 mm / 1,937 inch |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,075 MJ |
| Tömeg | 12,2 g |
| Kivitel | Szigetelt |
| Alkalmazás | 285-ös sorozat: 35 mm² / 2 AWG; TOPJOB® S 2010/2016: 10/16 mm² / 8/6 AWG |
Alkalmazás és korlátok
| Kivétel | 2016-76xx és 2016-77xx sorkapcsokhoz nem alkalmazható. |
|---|---|
| Csatlakozási pont | Különböző méretű sorkapcsokat csatlakozási pont elfoglalása nélkül közösít; nagy és kisebb vezetékek összekapcsolására szolgálhat az elosztási ponton, hosszú vezetékek feszültségesési problémájánál. |
| Mindkét irányú közösítés | A nyitott oldalt fedő speciális vékony véglappal végezhető. |
| További közösítés | További kisebb keresztmetszetű átmenő sorkapcsok rövidrezáró áthidalókkal közösíthetők. |
| Összáramkorlát | A kimenő áramkörök összárama nem haladhatja meg a redukáló áthidaló 90 A névleges áramát. |
Használat
| 1 | A teljes behelyezéshez nyomd lefelé a redukáló áthidalót, a rövidrezáró áthidalókhoz hasonlóan. |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-40 |
| eCl@ss 9.0 | 27-14-11-40 |
| ETIM 9.0 | EC000489 |
| ETIM 10.0 | EC000489 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Jóváhagyások
| CSA – CSA Group | C22.2; 1151144 |
|---|---|
| AEx – Underwriters Laboratories Inc. | UL 60079; E185892 (AEx eb II C, illetve Ex eb II C) |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 285-430 redukáló áthidaló, 285 (35 mm²) → 2016/2010 sorozatokhoz, szigetelt, szürke használati útmutató
Használat
A teljes behelyezéshez nyomd lefelé a redukáló áthidalót, a rövidrezáró áthidalókhoz hasonlóan.
Feltételek
| Kivétel | 2016-76xx és 2016-77xx sorkapcsokhoz nem alkalmazható. |
|---|---|
| Csatlakozási pont | Különböző méretű sorkapcsokat csatlakozási pont elfoglalása nélkül közösít; nagy és kisebb vezetékek összekapcsolására szolgálhat az elosztási ponton, hosszú vezetékek feszültségesési problémájánál. |
| Mindkét irányú közösítés | A nyitott oldalt fedő speciális vékony véglappal végezhető. |
| További közösítés | További kisebb keresztmetszetű átmenő sorkapcsok rövidrezáró áthidalókkal közösíthetők. |
| Összáramkorlát | A kimenő áramkörök összárama nem haladhatja meg a redukáló áthidaló 90 A névleges áramát. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
