Wago 285-157 2 vezetékes nagyáramú földelősorkapocs, 50 mm², POWER CAGE CLAMP, DIN 35 × 15 sínre, oldalsó jelölőnyílások, zöld-sárga
RRP:12 797 Ft/db
11 897 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
10 532 Ft/db
nettó 8 293 Ft/db
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Nagyáramú sorkapocs, 285-ös sorozat, működtetés 8 mm-es T-kulccsal. A Wago 285-157 földelősorkapocs egyszerű villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 32 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és POWER CAGE CLAMP csatlakozástechnikával rendelkezik. A POWER CAGE CLAMP nagy vezető-keresztmetszetek csatlakoztatására alkalmas, megbízható, karbantartásmentes univerzális megoldás, minden vezetőtípushoz. A szorítóhely nyitott állapotban reteszelhető. Nincs szükség nyomatékkulcsra vagy a vezető külön előkészítésére, például érvéghüvely préselésére. A csatlakoztatható vezető-keresztmetszet 10–50 mm². Kompakt méretek. Működtetés 8 mm-es T-kulccsal. Biztonságos és gyors szerelés.

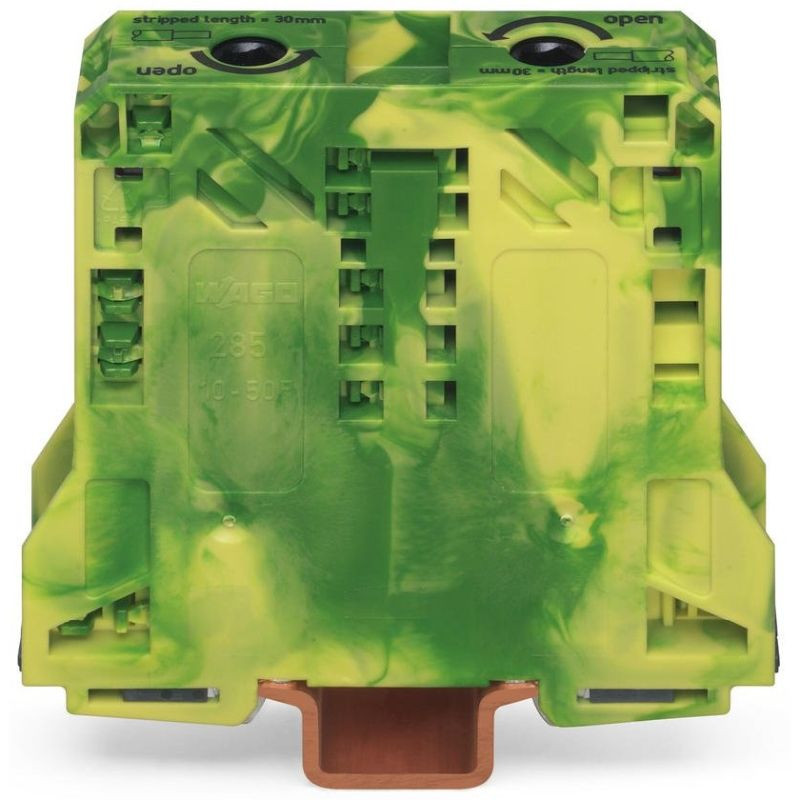

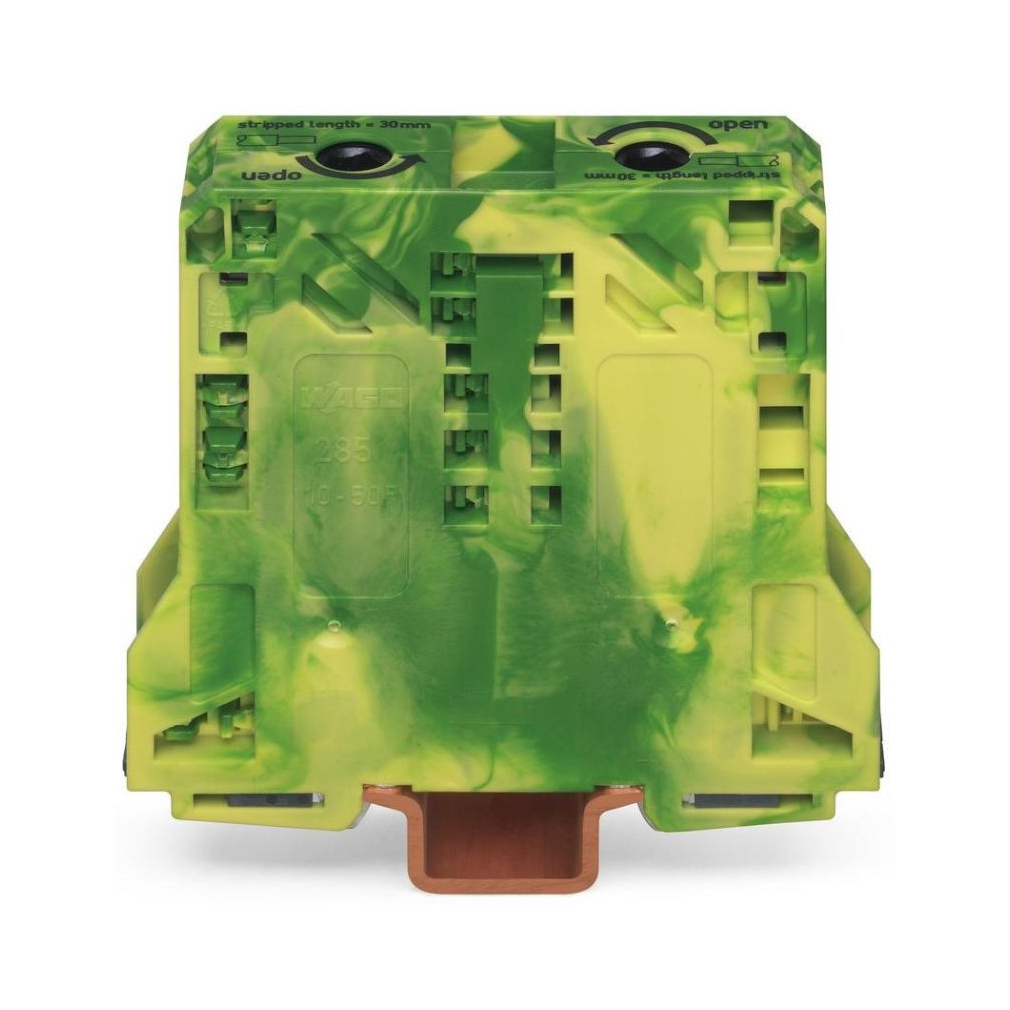

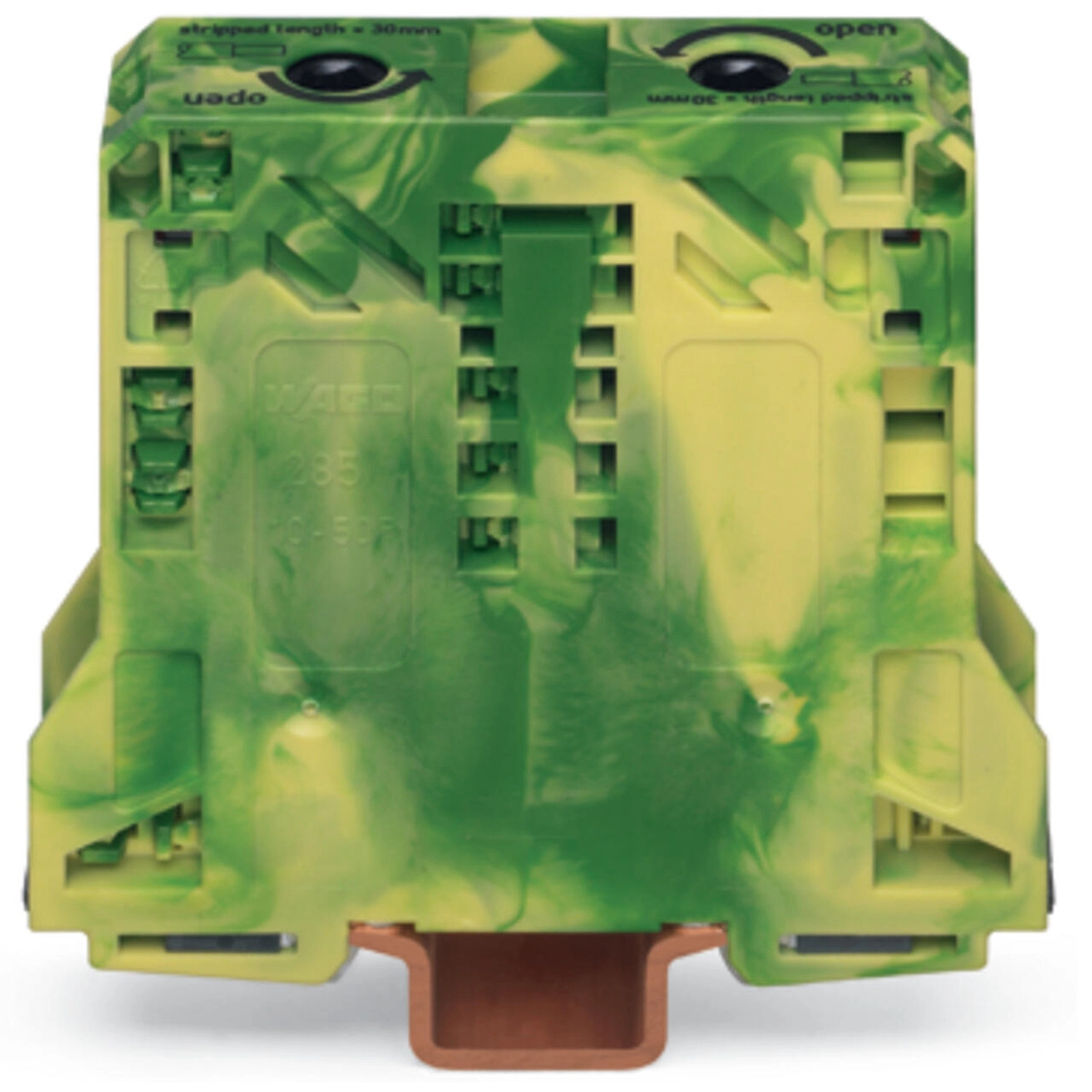

A Wago 285-157 zöld-sárga védővezető nagyáramú sorkapocs, POWER CAGE CLAMP® csatlakozással. A rézvezetékeket 8 mm-es T-kulccsal kezelhető kapocspont fogadja, a vezetékfajta szerinti tartományban.
Vezetékcsatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | POWER CAGE CLAMP® |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 50 mm² |
| Huzalozási irány | Oldalsó bekötés |
| Áthidalások száma | 2 |
| Működtetőszerszám | 8 mm-es T-kulcs |
| Tömör vezeték | 10–50 mm² / 8–1/0 AWG |
| Többeres vezeték | 10–50 mm² / 8–1/0 AWG |
| Finom elemi szálas vezeték | 10–70 mm² / 8–2/0 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 10–50 mm² / 8–1/0 AWG |
| Finom elemi szálas vezeték szigetelés nélküli érvéghüvellyel | 10–50 mm² / 8–1/0 AWG |
| Csupaszolási hossz | 30 mm / 1,18 inch |

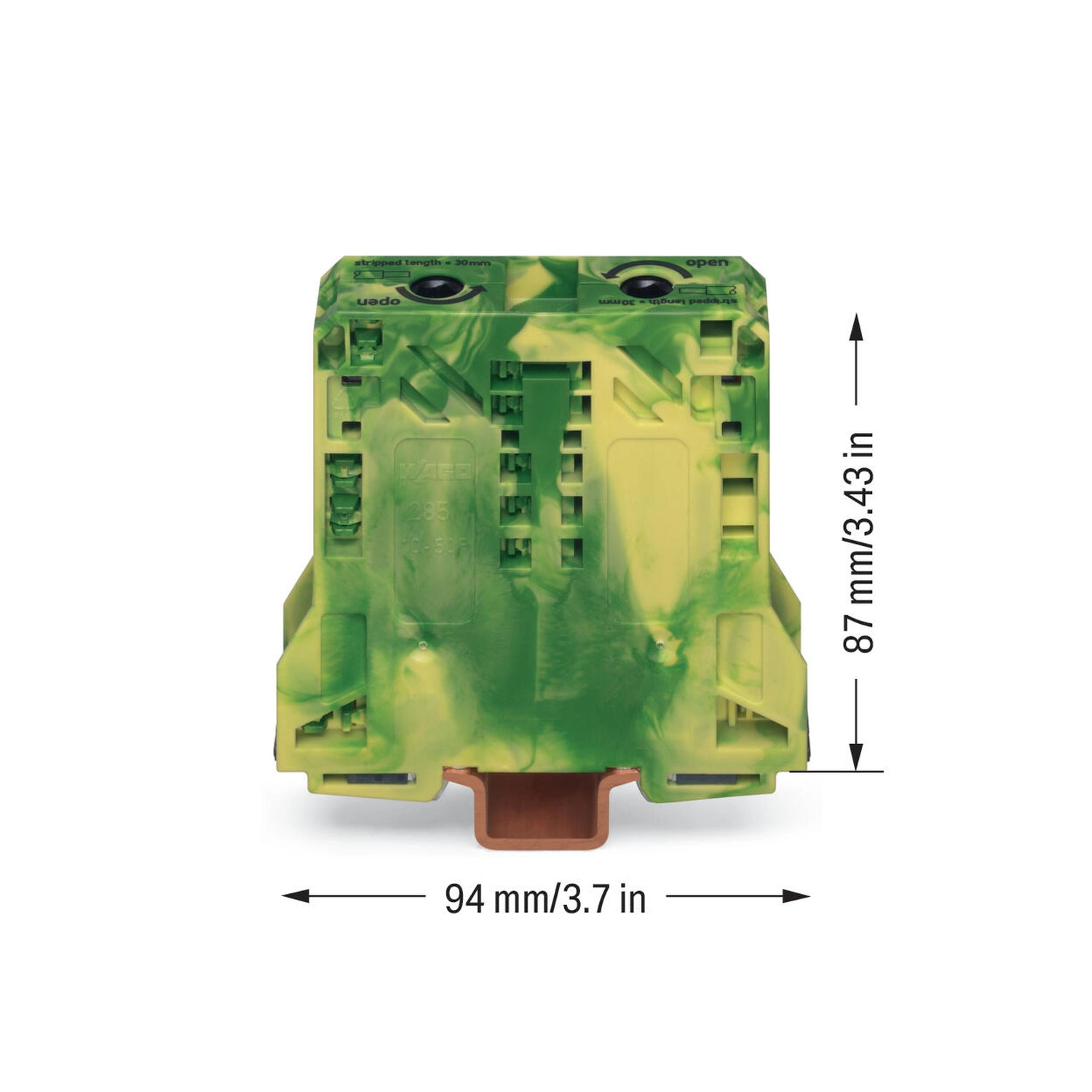

Méretek, kivitel és környezet
| Szélesség | 20 mm / 0,787 inch |
|---|---|
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 87 mm / 3,425 inch |
| Rögzítés típusa | DIN-sín 35 x 15 |
| Jelölési szint | Oldalsó jelölés |
| Szín | zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 1,986 MJ |
| Tömeg | 186,5 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Sínre szerelés feltétele | Kizárólag DIN35×15 sín; 2,3 mm vastag rézsín. |
Vasúti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200): 2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106): 2011-04; ütés- és rázkódásállóság |
| Spektrum / telepítési hely | Élettartam-teszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesített; 5–150 Hz; legnagyobb alkalmazott gyorsulás minden tengelynél 0,101 g; 10 perc tengelyenként; X, Y és Z. |
| Működési vizsgálat – érintkezés és feszültségesés | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely vizsgálata előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesített; 5–150 Hz; legnagyobb alkalmazott gyorsulás minden tengelynél 0,572 g; 5 óra tengelyenként; X, Y és Z. |
| Élettartam-vizsgálat – kibővített tesztkör | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt/után: megfelelt. |
| Ütésállósági vizsgálat | 10. szakasz szerint teljesített; félszinuszos ütés; minden tengelynél legfeljebb 5 g; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X, Y és Z. |
| Ütésvizsgálat – kibővített tesztkör | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt/után: megfelelt. |
| Összesített vasúti ütés- és rezgésvizsgálat | Megfelelt. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL-7707 |
|---|---|
| CSA – DEKRA | C22.2 No.158; 154112 |
| KEMA/KEUR – DEKRA | EN60947; 71-105562 |
| UL – Underwriters Laboratories | UL1059; E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti megfelelőségi nyilatkozat | WAGO; Z00004420.000 |
| AEx | E185892; AEx eb IIC, illetve Ex eb IIC; szabvány: — |
Kezelés és alkalmazási feltételek
| Sín és rögzítés feltétele | A védővezető sorkapcsot 2,3 mm vastag réz DIN35×15 sínre pattintsd. Az EN60947-7-2 szerinti földelőláb családi leírása legfeljebb 120 mm² / 250 kcmil méretre vonatkozik; a saját kapocs névleges keresztmetszete 50 mm². |
|---|---|
| Eltávolítás | Működtetőszerszámmal távolítsd el a szerelvényből balra vagy jobbra. |
| Vezeték előkészítése | Hajlítsd meg a vezetéket, majd vágd megfelelő hosszúságúra úgy, hogy a vége egyenes legyen. Csupaszold 30 mm hosszan. Kövesd a készüléken feltüntetett csupaszolási jelölést is. |
| Bekötés – 1. lépés | Fordítsd a 8 mm-es T-kulcsot ütközésig az óramutató járásával ellentétesen, majd nyomd be a narancssárga reteszgombot. A rögzített szorítóegység mellett két kézzel vezetheted be a vezetéket. |
| Bekötés – 2. lépés | Nyomd a csupaszolt vezetéket ütközésig a kapocspontba, és tartsd ebben a helyzetben. |
| Bekötés – 3. lépés | Rövid, az óramutató járásával ellentétes mozdulattal oldd ki a reteszt, majd hagyd a T-kulcsot az óramutató járásával megegyezően fordulni a vezeték rögzítéséhez. |
| Áthidaló behelyezése | A rövidrezáró áthidalót a vezeték bekötése előtt helyezd a bemeneti nyílás fölé. A névleges keresztmetszet változatlan marad. |
| Áthidaló eltávolítása | Működtetőszerszámmal végezhető. |
| Figyelmeztető burkolat | A figyelmeztető jelölés arra utalhat, hogy a készülék a főkapcsoló kikapcsolása után is feszültség alatt marad. |
| Ujjvédő burkolat | A sárga, levehető ujjvédők az áthidalónyílások és a használaton kívüli kapocspontok lefedésével adnak érintés elleni védelmet. |
| Sérülésveszély | Ne dugd az ujjaidat a bekötési pontba. |
| Ellenőrzés | Érintésbiztos, 4 mm átmérőjű vizsgálódugóval végezhető; ilyen dugó a WAGO kínálatában nem érhető el. |
| Jelölés | WMB jelölővel vagy öntapadó, nyomtatható jelölőszalaggal. |
| Jelölő tartó feltétele | A 285-15x családba tartozó saját kivitelhez 2009-110 jelölőtartó vagy két WMB jelölő használható. |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Opcionális kiegészítők
| 855-501/150-000 | áram- és feszültségérintkező 50 mm²-ig; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
|---|---|
| 285-450 | Áthidaló; szigetelt; szürke |
| 285-441 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezetékbemeneteket és az áthidalási pontokat; 50 mm² nagyáramú sorkapcsokhoz; sárga |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-424 | Érvéghüvely; hüvely 35 mm² / AWG 2; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, DIN46228-1 / 08.92; ezüstszínű |
| 216-425 | Érvéghüvely; hüvely 50 mm² / AWG 1; szigeteletlen; elektrolitikusan ónozott réz; DIN 46228 szerint, DIN46228-1 / 08.92 |
| 285-173 | Imbuszkulcs; részben szigetelt szárral; forgatás elleni védelemmel; zöld |
| 285-172 | Imbuszkulcs; részben szigetelt szárral; zöld |
| 285-449 | Figyelmeztető fedél; sárga |
| 285-440 | Figyelmeztető fedél; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 285-442 | Átalakító; szürke |
| 285-447 | Potenciálelosztó; 50 mm² nagyáramú sorkapcsokhoz; Modulszélesség: 16 mm; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 285-448 | Rögzítőelem; 50 mm² nagyáramú sorkapcsokhoz; narancssárga |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad?
Rézvezetéket, a vezetékfajta szerinti műszaki tartományban.
Mekkora a csupaszolási hossz?
30 mm.
Hogyan szerelhető?
A védővezető sorkapcsot 2,3 mm vastag réz DIN35×15 sínre pattintsd. Az EN60947-7-2 szerinti földelőláb családi leírása legfeljebb 120 mm² / 250 kcmil méretre vonatkozik; a saját kapocs névleges keresztmetszete 50 mm².

Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
285-157
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
100 g/db
Cikkszám
4045454507435
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 285-157 2 vezetékes nagyáramú földelősorkapocs, 50 mm², POWER CAGE CLAMP, DIN 35 × 15 sínre, oldalsó jelölőnyílások, zöld-sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 285-157 |
| GTIN / EAN | 4045454507435 |
| Terméktípus | védővezető nagyáramú sorkapocs |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | POWER CAGE CLAMP® |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 50 mm² |
| Huzalozási irány | Oldalsó bekötés |
| Áthidalások száma | 2 |
| Működtetőszerszám | 8 mm-es T-kulcs |
| Tömör vezeték | 10–50 mm² / 8–1/0 AWG |
| Többeres vezeték | 10–50 mm² / 8–1/0 AWG |
| Finom elemi szálas vezeték | 10–70 mm² / 8–2/0 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 10–50 mm² / 8–1/0 AWG |
| Finom elemi szálas vezeték szigetelés nélküli érvéghüvellyel | 10–50 mm² / 8–1/0 AWG |
| Csupaszolási hossz | 30 mm / 1,18 inch |
Méretek, kivitel és környezet
| Szélesség | 20 mm / 0,787 inch |
|---|---|
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 87 mm / 3,425 inch |
| Rögzítés típusa | DIN-sín 35 x 15 |
| Jelölési szint | Oldalsó jelölés |
| Szín | zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 1,986 MJ |
| Tömeg | 186,5 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Sínre szerelés feltétele | Kizárólag DIN35×15 sín; 2,3 mm vastag rézsín. |
Vasúti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200): 2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106): 2011-04; ütés- és rázkódásállóság |
| Spektrum / telepítési hely | Élettartam-teszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesített; 5–150 Hz; legnagyobb alkalmazott gyorsulás minden tengelynél 0,101 g; 10 perc tengelyenként; X, Y és Z. |
| Működési vizsgálat – érintkezés és feszültségesés | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely vizsgálata előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesített; 5–150 Hz; legnagyobb alkalmazott gyorsulás minden tengelynél 0,572 g; 5 óra tengelyenként; X, Y és Z. |
| Élettartam-vizsgálat – kibővített tesztkör | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt/után: megfelelt. |
| Ütésállósági vizsgálat | 10. szakasz szerint teljesített; félszinuszos ütés; minden tengelynél legfeljebb 5 g; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X, Y és Z. |
| Ütésvizsgálat – kibővített tesztkör | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt/után: megfelelt. |
| Összesített vasúti ütés- és rezgésvizsgálat | Megfelelt. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL-7707 |
|---|---|
| CSA – DEKRA | C22.2 No.158; 154112 |
| KEMA/KEUR – DEKRA | EN60947; 71-105562 |
| UL – Underwriters Laboratories | UL1059; E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti megfelelőségi nyilatkozat | WAGO; Z00004420.000 |
| AEx | E185892; AEx eb IIC, illetve Ex eb IIC; szabvány: — |
Kezelés és alkalmazási feltételek
| Sín és rögzítés feltétele | A védővezető sorkapcsot 2,3 mm vastag réz DIN35×15 sínre pattintsd. Az EN60947-7-2 szerinti földelőláb családi leírása legfeljebb 120 mm² / 250 kcmil méretre vonatkozik; a saját kapocs névleges keresztmetszete 50 mm². |
|---|---|
| Eltávolítás | Működtetőszerszámmal távolítsd el a szerelvényből balra vagy jobbra. |
| Vezeték előkészítése | Hajlítsd meg a vezetéket, majd vágd megfelelő hosszúságúra úgy, hogy a vége egyenes legyen. Csupaszold 30 mm hosszan. Kövesd a készüléken feltüntetett csupaszolási jelölést is. |
| Bekötés – 1. lépés | Fordítsd a 8 mm-es T-kulcsot ütközésig az óramutató járásával ellentétesen, majd nyomd be a narancssárga reteszgombot. A rögzített szorítóegység mellett két kézzel vezetheted be a vezetéket. |
| Bekötés – 2. lépés | Nyomd a csupaszolt vezetéket ütközésig a kapocspontba, és tartsd ebben a helyzetben. |
| Bekötés – 3. lépés | Rövid, az óramutató járásával ellentétes mozdulattal oldd ki a reteszt, majd hagyd a T-kulcsot az óramutató járásával megegyezően fordulni a vezeték rögzítéséhez. |
| Áthidaló behelyezése | A rövidrezáró áthidalót a vezeték bekötése előtt helyezd a bemeneti nyílás fölé. A névleges keresztmetszet változatlan marad. |
| Áthidaló eltávolítása | Működtetőszerszámmal végezhető. |
| Figyelmeztető burkolat | A figyelmeztető jelölés arra utalhat, hogy a készülék a főkapcsoló kikapcsolása után is feszültség alatt marad. |
| Ujjvédő burkolat | A sárga, levehető ujjvédők az áthidalónyílások és a használaton kívüli kapocspontok lefedésével adnak érintés elleni védelmet. |
| Sérülésveszély | Ne dugd az ujjaidat a bekötési pontba. |
| Ellenőrzés | Érintésbiztos, 4 mm átmérőjű vizsgálódugóval végezhető; ilyen dugó a WAGO kínálatában nem érhető el. |
| Jelölés | WMB jelölővel vagy öntapadó, nyomtatható jelölőszalaggal. |
| Jelölő tartó feltétele | A 285-15x családba tartozó saját kivitelhez 2009-110 jelölőtartó vagy két WMB jelölő használható. |
Származás és besorolás
| Származási ország | PL |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-41 |
| eCl@ss 9.0 | 27-14-11-41 |
| ETIM 9.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Opcionális kiegészítők
| 855-501/150-000 | áram- és feszültségérintkező 50 mm²-ig; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
|---|---|
| 285-450 | Áthidaló; szigetelt; szürke |
| 285-441 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezetékbemeneteket és az áthidalási pontokat; 50 mm² nagyáramú sorkapcsokhoz; sárga |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-424 | Érvéghüvely; hüvely 35 mm² / AWG 2; szigeteletlen; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN 46228 szerint, DIN46228-1 / 08.92; ezüstszínű |
| 216-425 | Érvéghüvely; hüvely 50 mm² / AWG 1; szigeteletlen; elektrolitikusan ónozott réz; DIN 46228 szerint, DIN46228-1 / 08.92 |
| 285-173 | Imbuszkulcs; részben szigetelt szárral; forgatás elleni védelemmel; zöld |
| 285-172 | Imbuszkulcs; részben szigetelt szárral; zöld |
| 285-449 | Figyelmeztető fedél; sárga |
| 285-440 | Figyelmeztető fedél; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsokhoz; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 285-442 | Átalakító; szürke |
| 285-447 | Potenciálelosztó; 50 mm² nagyáramú sorkapcsokhoz; Modulszélesség: 16 mm; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 285-448 | Rögzítőelem; 50 mm² nagyáramú sorkapcsokhoz; narancssárga |
Dokumentumadatok
| Magyar adatlap verziódátuma | 22.10.2025 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 285-157 2 vezetékes nagyáramú földelősorkapocs, 50 mm², POWER CAGE CLAMP, DIN 35 × 15 sínre, oldalsó jelölőnyílások, zöld-sárga használati útmutató
Vezetékfajták és bekötési tartományok
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | POWER CAGE CLAMP® |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 50 mm² |
| Huzalozási irány | Oldalsó bekötés |
| Áthidalások száma | 2 |
| Működtetőszerszám | 8 mm-es T-kulcs |
| Tömör vezeték | 10–50 mm² / 8–1/0 AWG |
| Többeres vezeték | 10–50 mm² / 8–1/0 AWG |
| Finom elemi szálas vezeték | 10–70 mm² / 8–2/0 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 10–50 mm² / 8–1/0 AWG |
| Finom elemi szálas vezeték szigetelés nélküli érvéghüvellyel | 10–50 mm² / 8–1/0 AWG |
| Csupaszolási hossz | 30 mm / 1,18 inch |
Kezelés és alkalmazási feltételek
| Sín és rögzítés feltétele | A védővezető sorkapcsot 2,3 mm vastag réz DIN35×15 sínre pattintsd. Az EN60947-7-2 szerinti földelőláb családi leírása legfeljebb 120 mm² / 250 kcmil méretre vonatkozik; a saját kapocs névleges keresztmetszete 50 mm². |
|---|---|
| Eltávolítás | Működtetőszerszámmal távolítsd el a szerelvényből balra vagy jobbra. |
| Vezeték előkészítése | Hajlítsd meg a vezetéket, majd vágd megfelelő hosszúságúra úgy, hogy a vége egyenes legyen. Csupaszold 30 mm hosszan. Kövesd a készüléken feltüntetett csupaszolási jelölést is. |
| Bekötés – 1. lépés | Fordítsd a 8 mm-es T-kulcsot ütközésig az óramutató járásával ellentétesen, majd nyomd be a narancssárga reteszgombot. A rögzített szorítóegység mellett két kézzel vezetheted be a vezetéket. |
| Bekötés – 2. lépés | Nyomd a csupaszolt vezetéket ütközésig a kapocspontba, és tartsd ebben a helyzetben. |
| Bekötés – 3. lépés | Rövid, az óramutató járásával ellentétes mozdulattal oldd ki a reteszt, majd hagyd a T-kulcsot az óramutató járásával megegyezően fordulni a vezeték rögzítéséhez. |
| Áthidaló behelyezése | A rövidrezáró áthidalót a vezeték bekötése előtt helyezd a bemeneti nyílás fölé. A névleges keresztmetszet változatlan marad. |
| Áthidaló eltávolítása | Működtetőszerszámmal végezhető. |
| Figyelmeztető burkolat | A figyelmeztető jelölés arra utalhat, hogy a készülék a főkapcsoló kikapcsolása után is feszültség alatt marad. |
| Ujjvédő burkolat | A sárga, levehető ujjvédők az áthidalónyílások és a használaton kívüli kapocspontok lefedésével adnak érintés elleni védelmet. |
| Sérülésveszély | Ne dugd az ujjaidat a bekötési pontba. |
| Ellenőrzés | Érintésbiztos, 4 mm átmérőjű vizsgálódugóval végezhető; ilyen dugó a WAGO kínálatában nem érhető el. |
| Jelölés | WMB jelölővel vagy öntapadó, nyomtatható jelölőszalaggal. |
| Jelölő tartó feltétele | A 285-15x családba tartozó saját kivitelhez 2009-110 jelölőtartó vagy két WMB jelölő használható. |
