Wago 285-150 2 vezetékes nagyáramú átmenő sorkapocs, 50 mm², oldalsó jelölőnyílásokkal, csak DIN 35 x 15 sínre, POWER CAGE CLAMP, szürke
RRP:7 211 Ft/db
6 707 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
5 937 Ft/db
nettó 4 675 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

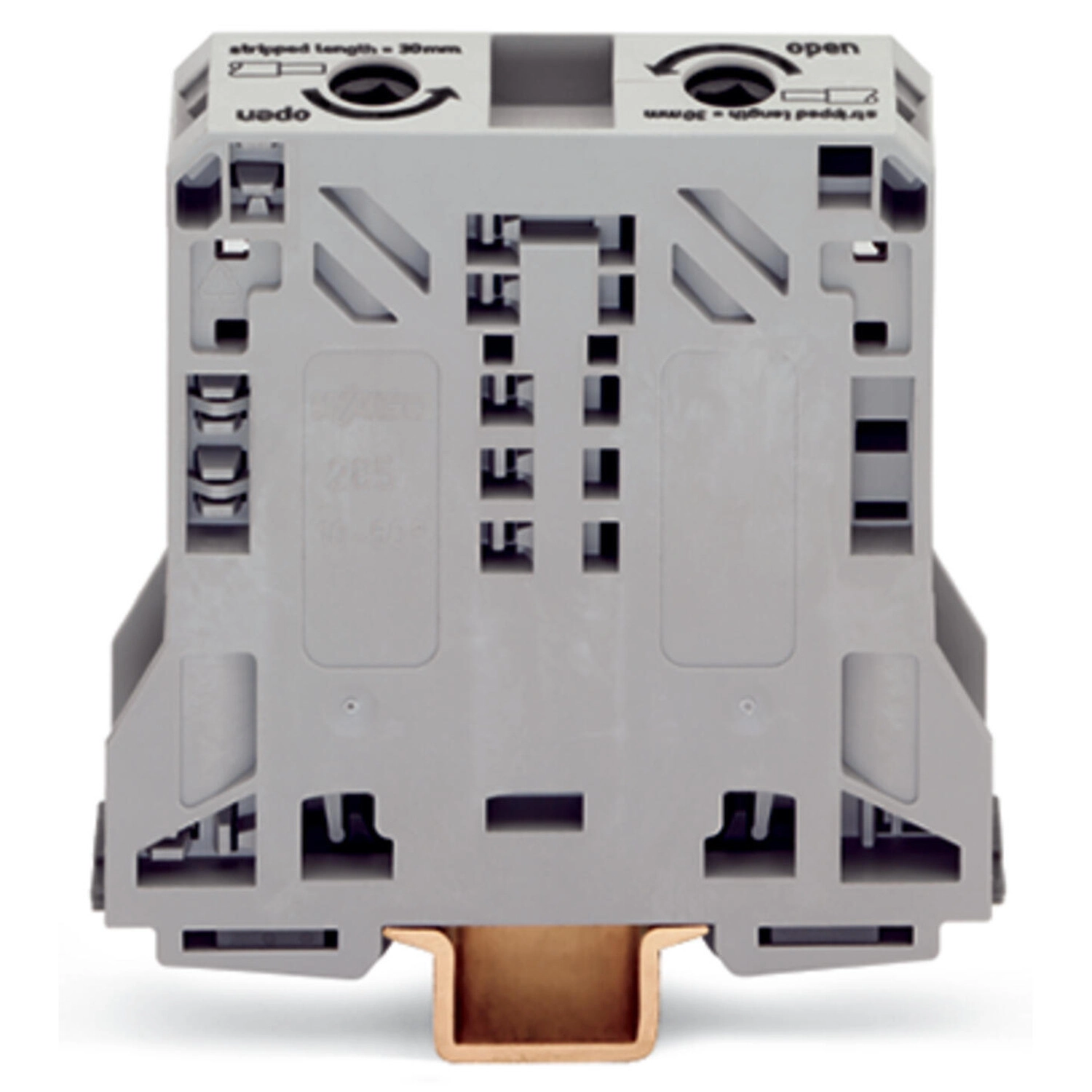

Nagyáramú sorkapocs, 285-ös sorozat, szürke. A Wago 285-150 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 32 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és POWER CAGE CLAMP csatlakozástechnikával rendelkezik. A POWER CAGE CLAMP megbízható, karbantartásmentes, univerzális megoldás nagy vezető-keresztmetszetek csatlakoztatásához. A szorítóhely nyitott állapotban reteszelhető, ami megkönnyíti a használatát. Nincs szükség nyomatékkulcsra vagy a vezető külön előkészítésére, például érvéghüvely préselésére. Ez egyszerűvé teszi a használatot. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 10–50 mm². Biztonságos és gyors szerelés. Kompakt méretek. Működtetés 8 mm-es T-kulccsal. Minden vezetőtípushoz használható.
A Wago 285-150 szürke nagyáramú sorkapocs POWER CAGE CLAMP csatlakozással, két csatlakozási ponttal, egy potenciállal és oldalsó bekötéssel készül. Rézvezetékekhez, 50 mm² névleges keresztmetszettel használható. Kizárólag DIN 35 ×15 mm sínre rögzíthető.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 1000 V; 8 kV; 150 A |
|---|---|
| IEC/EN; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és áram: – |
| UL 1059; B és C felhasználási csoport | 600 V; 150 A mindkét csoportban; D csoport: – |
| CSA 22.2 No 158; B felhasználási csoport | 600 V; 150 A |
| CSA 22.2 No 158; C felhasználási csoport | 600 V; áram: –; D csoport feszültsége és árama: – |
| Veszteségi teljesítmény potenciálonként | 4,725 W; a megadott veszteségi adat névleges árama 150 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,0001 Ω |
Csatlakozás, méret, anyag és környezet
| Összes csatlakozási pont száma | 2 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | POWER CAGE CLAMP |
| Beavatkozó típusa | T-alakú villáskulcs; 8 mm |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 50 mm² |
| Tömör vezeték | 10 … 50 mm² / 8 … 1/0 AWG |
| Többeres vezeték | 10 … 50 mm² / 8 … 1/0 AWG |
| Finom elemi szálas vezeték | 10 … 70 mm² / 8 … 2/0 AWG |
| Csupaszolási hossz | 32 mm / 1,26 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 20 mm / 0,787 inch |
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 87 mm / 3,425 inch |
| Rögzítés típusa | DIN-sín 35 x 15 |
| Rögzítés (megjegyzés) | Kizárólag DIN 35 × 15 mm sínhez alkalmas. |
| Jelölési szint | Oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 2,164 MJ |
| Tömeg | 158,7 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 10 … 50 mm² / 8 … 1/0 AWG |
| Finom elemi szálas vezeték; szigeteletlen érvéghüvellyel | 10 … 50 mm² / 8 … 1/0 AWG |
| Nyitva rögzíthető kapocspont | A szorítóegység nyitott állapotban rögzíthető. |
| Nyomatékkulcs | A működtetéshez nem szükséges nyomatékkulcs. |

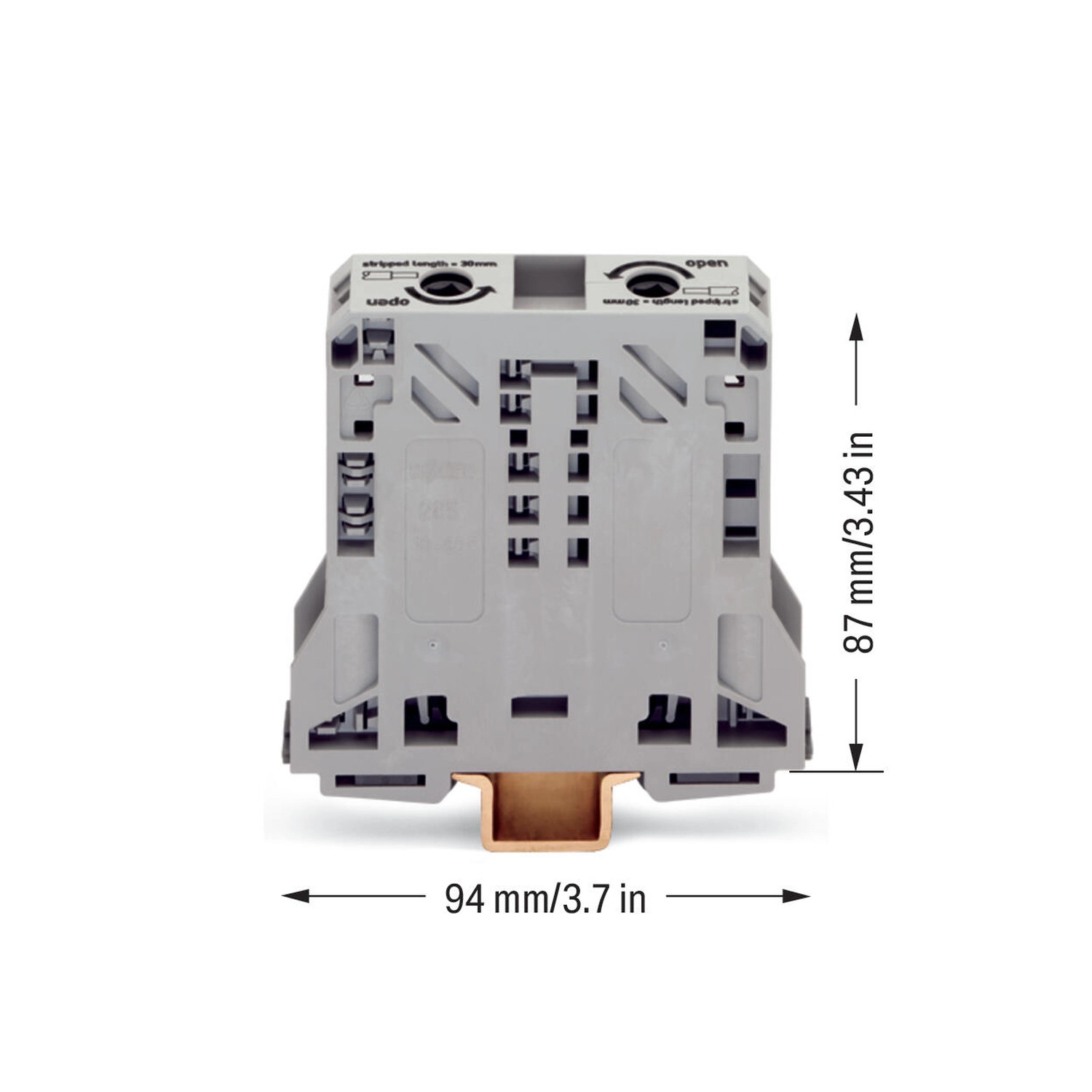

| Méretrajz vízszintes kiterjedése | 94 mm /3,7 inch |
| Méretrajz függőleges kiterjedése | 87 mm /3,43 inch |
Szerelés és vezetékcsatlakozás
| DIN-sínre szerelés | A sorkapcsot balra vagy jobbra pattintsd a DIN-sínre. |
|---|---|
| Eltávolítás | A bemutatott kioldással balra vagy jobbra távolítsd el a sorkapcsot a szerelvényből. |
| Vezeték előkészítése | Hajlítsd meg a rézvezetéket, vágd megfelelő hosszúságúra egyenes vezetékvéggel, majd csupaszold le. A készüléken feltüntetett csupaszolási hosszt tartsd be: 32 mm / 1,26 inch. |
| Bekötés; nyitás | A 8 mm-es T-alakú kulcsot az óramutató járásával ellentétes irányba forgasd ütközésig, majd nyomd be a narancssárga reteszgombot. A nyitva rögzített kapocsnál két kézzel tarthatod a vezetéket. |
| Bekötés; vezeték behelyezése | A lecsupaszított vezetéket ütközésig told be, és tartsd ebben a helyzetben. |
| Bekötés; zárás | Rövid, az óramutató járásával ellentétes mozdítással oldd a reteszelést, majd engedd a működtetőszerszámot az óramutató járásával megegyező irányba visszafordulni a vezeték rögzítéséhez. |
További kezelési feltételek
| Jelölés | WMB jelölővel vagy öntapadó, nyomtatható jelölőszalaggal jelöld. A jelölőtartóra 2009-110 jelölőszalag vagy két WMB jelölő helyezhető a 285-13x, 285-15x és 285-19x kapcsoknál. |
|---|---|
| Rövidrezáró áthidaló | A bemeneti nyílás fölé a vezeték bekötése ELŐTT helyezd be. A névleges keresztmetszet változatlan. Működtetőszerszámmal távolítsd el. |
| Potenciálelosztó | Közvetlenül csatlakoztatható. A kapocspont kinyitása ELŐTT helyezd be a bekötetlen feszültségérintkezőt. |
| Vizsgálat | Érintésbiztos, 4 mm átmérőjű vizsgálódugóval vizsgálj; a gyári tájékoztató szerint ilyen dugó a WAGO kínálatában nem érhető el. |
Biztonság
| Sérülésveszély | Ne dugd az ujjaidat a bekötési pontba! |
|---|---|
| Figyelmeztető fedél | A figyelmeztetés arra is utalhat, hogy a készülék a főkapcsoló kikapcsolása után is áram alatt marad. |
| Érintésvédelem | A sárga, levehető ujjvédők az áthidalónyílásokat és/vagy nem használt kapocspontokat fedik. |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN50155 (VDE0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; vasúti gördülő járművek berendezéseinek ütés- és rázkódásállósági vizsgálata |
| Spektrum és telepítési hely | Élettartam-teszt; 1. kategória, A/B osztály |
| Működési teszt zajszerű rezgéssel | A szabvány 8. szakasza szerint teljesített teszt; f1=5 Hz, f2=150 Hz; 0,101 g, minden tengelyre használt legmagasabb vizsgálati erő; tengelyenként 10 perc; X, Y és Z tengely |
| Működési vizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt; feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam megnövelt zajszerű rezgéssel | A szabvány 9. szakasza szerint teljesített teszt; f1=5 Hz, f2=150 Hz; 0,572 g, minden tengelyre használt legmagasabb vizsgálati erő; tengelyenként 5 óra; X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt; feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt; fél szinusz; 5 g, minden tengelyre használt legmagasabb vizsgálati szint; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt; feszültségesés mérése minden tengely előtt és után: megfelelt |
| Gördülő járművek berendezéseinek ütés- és rezgésállósági vizsgálata | Megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7707 |
|---|---|
| CSA | CSA Group C22.2 1151144 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-105562 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Z00004420.000 |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Opcionális kiegészítők
| 855-501/150-000 | áram- és feszültségérintkező 50 mm²-ig; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
|---|---|
| 285-450 | Áthidaló; szigetelt; szürke |
| 285-441 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezetékbemeneteket és az áthidalási pontokat; 50 mm² nagyáramú sorkapcsokhoz; sárga |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-3427 | Érvéghüvely; Hüvely 25 mm² / AWG4; szigeteletlen; elektrolitikusan ónozott réz; DIN 46228 szerint, 1/08.92 rész |
| 216-3112 | Érvéghüvely; Hüvely 35 mm² / AWG2; szigeteletlen; elektrolitikusan ónozott réz; DIN 46228 szerint, 1/08.92 rész |
| 216-424 | Érvéghüvely; Hüvely 35 mm² / AWG2; szigeteletlen; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész; ezüstszínű |
| 216-3113 | Érvéghüvely; Hüvely 50 mm² / AWG1; szigeteletlen; elektrolitikusan ónozott réz; DIN 46228 szerint, 1/08.92 rész |
| 216-425 | Érvéghüvely; Hüvely 50 mm² / AWG1; szigeteletlen; elektrolitikusan ónozott réz; DIN 46228 szerint, 1/08.92 rész |
| 285-173 | Imbuszkulcs; részben szigetelt szárral; forgatás elleni védelemmel; zöld |
| 285-172 | Imbuszkulcs; részben szigetelt szárral; zöld |
| 285-449 | Figyelmeztető fedél; sárga |
| 285-440 | Figyelmeztető fedél; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 285-442 | Átalakító; szürke |
| 285-447 | Potenciálelosztó; 50 mm² nagyáramú sorkapcsokhoz; Modulszélesség: 16 mm; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 285-448 | Rögzítőelem; 50 mm² nagyáramú sorkapcsokhoz; narancssárga |
| 2009-110 | Jelölőszalag a saját kezelési ábrában bemutatott jelölőtartóhoz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
32 mm / 1,26 inch
Milyen vezetőanyaghoz használható?
Rézvezetékhez; a vezetéktípushoz tartozó saját tartományok külön érvényesek.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
285-150
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
160 g/db
Cikkszám
4045454507411
Vélemények (0)
Vásárlói vélemények
termék értékelése

Hasonló ajánlataink
Wago 285-150 2 vezetékes nagyáramú átmenő sorkapocs, 50 mm², oldalsó jelölőnyílásokkal, csak DIN 35 x 15 sínre, POWER CAGE CLAMP, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 285-150 |
| GTIN / EAN | 4045454507411 |
| Terméktípus | Nagyáramú kétvezetékes átmenő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 1000 V; 8 kV; 150 A |
|---|---|
| IEC/EN; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és áram: – |
| UL 1059; B és C felhasználási csoport | 600 V; 150 A mindkét csoportban; D csoport: – |
| CSA 22.2 No 158; B felhasználási csoport | 600 V; 150 A |
| CSA 22.2 No 158; C felhasználási csoport | 600 V; áram: –; D csoport feszültsége és árama: – |
| Veszteségi teljesítmény potenciálonként | 4,725 W; a megadott veszteségi adat névleges árama 150 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,0001 Ω |
Csatlakozás, méret, anyag és környezet
| Összes csatlakozási pont száma | 2 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | POWER CAGE CLAMP |
| Beavatkozó típusa | T-alakú villáskulcs; 8 mm |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 50 mm² |
| Tömör vezeték | 10 … 50 mm² / 8 … 1/0 AWG |
| Többeres vezeték | 10 … 50 mm² / 8 … 1/0 AWG |
| Finom elemi szálas vezeték | 10 … 70 mm² / 8 … 2/0 AWG |
| Csupaszolási hossz | 32 mm / 1,26 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 20 mm / 0,787 inch |
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 87 mm / 3,425 inch |
| Rögzítés típusa | DIN-sín 35 x 15 |
| Rögzítés (megjegyzés) | Kizárólag DIN 35 × 15 mm sínhez alkalmas. |
| Jelölési szint | Oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 2,164 MJ |
| Tömeg | 158,7 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 10 … 50 mm² / 8 … 1/0 AWG |
| Finom elemi szálas vezeték; szigeteletlen érvéghüvellyel | 10 … 50 mm² / 8 … 1/0 AWG |
| Nyitva rögzíthető kapocspont | A szorítóegység nyitott állapotban rögzíthető. |
| Nyomatékkulcs | A működtetéshez nem szükséges nyomatékkulcs. |
| Méretrajz vízszintes kiterjedése | 94 mm /3,7 inch |
| Méretrajz függőleges kiterjedése | 87 mm /3,43 inch |
Szerelés és vezetékcsatlakozás
| DIN-sínre szerelés | A sorkapcsot balra vagy jobbra pattintsd a DIN-sínre. |
|---|---|
| Eltávolítás | A bemutatott kioldással balra vagy jobbra távolítsd el a sorkapcsot a szerelvényből. |
| Vezeték előkészítése | Hajlítsd meg a rézvezetéket, vágd megfelelő hosszúságúra egyenes vezetékvéggel, majd csupaszold le. A készüléken feltüntetett csupaszolási hosszt tartsd be: 32 mm / 1,26 inch. |
| Bekötés; nyitás | A 8 mm-es T-alakú kulcsot az óramutató járásával ellentétes irányba forgasd ütközésig, majd nyomd be a narancssárga reteszgombot. A nyitva rögzített kapocsnál két kézzel tarthatod a vezetéket. |
| Bekötés; vezeték behelyezése | A lecsupaszított vezetéket ütközésig told be, és tartsd ebben a helyzetben. |
| Bekötés; zárás | Rövid, az óramutató járásával ellentétes mozdítással oldd a reteszelést, majd engedd a működtetőszerszámot az óramutató járásával megegyező irányba visszafordulni a vezeték rögzítéséhez. |
További kezelési feltételek
| Jelölés | WMB jelölővel vagy öntapadó, nyomtatható jelölőszalaggal jelöld. A jelölőtartóra 2009-110 jelölőszalag vagy két WMB jelölő helyezhető a 285-13x, 285-15x és 285-19x kapcsoknál. |
|---|---|
| Rövidrezáró áthidaló | A bemeneti nyílás fölé a vezeték bekötése ELŐTT helyezd be. A névleges keresztmetszet változatlan. Működtetőszerszámmal távolítsd el. |
| Potenciálelosztó | Közvetlenül csatlakoztatható. A kapocspont kinyitása ELŐTT helyezd be a bekötetlen feszültségérintkezőt. |
| Vizsgálat | Érintésbiztos, 4 mm átmérőjű vizsgálódugóval vizsgálj; a gyári tájékoztató szerint ilyen dugó a WAGO kínálatában nem érhető el. |
Biztonság
| Sérülésveszély | Ne dugd az ujjaidat a bekötési pontba! |
|---|---|
| Figyelmeztető fedél | A figyelmeztetés arra is utalhat, hogy a készülék a főkapcsoló kikapcsolása után is áram alatt marad. |
| Érintésvédelem | A sárga, levehető ujjvédők az áthidalónyílásokat és/vagy nem használt kapocspontokat fedik. |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN50155 (VDE0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; vasúti gördülő járművek berendezéseinek ütés- és rázkódásállósági vizsgálata |
| Spektrum és telepítési hely | Élettartam-teszt; 1. kategória, A/B osztály |
| Működési teszt zajszerű rezgéssel | A szabvány 8. szakasza szerint teljesített teszt; f1=5 Hz, f2=150 Hz; 0,101 g, minden tengelyre használt legmagasabb vizsgálati erő; tengelyenként 10 perc; X, Y és Z tengely |
| Működési vizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt; feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam megnövelt zajszerű rezgéssel | A szabvány 9. szakasza szerint teljesített teszt; f1=5 Hz, f2=150 Hz; 0,572 g, minden tengelyre használt legmagasabb vizsgálati erő; tengelyenként 5 óra; X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt; feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt; fél szinusz; 5 g, minden tengelyre használt legmagasabb vizsgálati szint; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt; feszültségesés mérése minden tengely előtt és után: megfelelt |
| Gördülő járművek berendezéseinek ütés- és rezgésállósági vizsgálata | Megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7707 |
|---|---|
| CSA | CSA Group C22.2 1151144 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-105562 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Z00004420.000 |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Opcionális kiegészítők
| 855-501/150-000 | áram- és feszültségérintkező 50 mm²-ig; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
|---|---|
| 285-450 | Áthidaló; szigetelt; szürke |
| 285-441 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezetékbemeneteket és az áthidalási pontokat; 50 mm² nagyáramú sorkapcsokhoz; sárga |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-3427 | Érvéghüvely; Hüvely 25 mm² / AWG4; szigeteletlen; elektrolitikusan ónozott réz; DIN 46228 szerint, 1/08.92 rész |
| 216-3112 | Érvéghüvely; Hüvely 35 mm² / AWG2; szigeteletlen; elektrolitikusan ónozott réz; DIN 46228 szerint, 1/08.92 rész |
| 216-424 | Érvéghüvely; Hüvely 35 mm² / AWG2; szigeteletlen; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész; ezüstszínű |
| 216-3113 | Érvéghüvely; Hüvely 50 mm² / AWG1; szigeteletlen; elektrolitikusan ónozott réz; DIN 46228 szerint, 1/08.92 rész |
| 216-425 | Érvéghüvely; Hüvely 50 mm² / AWG1; szigeteletlen; elektrolitikusan ónozott réz; DIN 46228 szerint, 1/08.92 rész |
| 285-173 | Imbuszkulcs; részben szigetelt szárral; forgatás elleni védelemmel; zöld |
| 285-172 | Imbuszkulcs; részben szigetelt szárral; zöld |
| 285-449 | Figyelmeztető fedél; sárga |
| 285-440 | Figyelmeztető fedél; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 285-442 | Átalakító; szürke |
| 285-447 | Potenciálelosztó; 50 mm² nagyáramú sorkapcsokhoz; Modulszélesség: 16 mm; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 285-448 | Rögzítőelem; 50 mm² nagyáramú sorkapcsokhoz; narancssárga |
| 2009-110 | Jelölőszalag a saját kezelési ábrában bemutatott jelölőtartóhoz |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.02.12. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 285-150 2 vezetékes nagyáramú átmenő sorkapocs, 50 mm², oldalsó jelölőnyílásokkal, csak DIN 35 x 15 sínre, POWER CAGE CLAMP, szürke használati útmutató
Biztonság és alkalmazási feltételek
| Sérülésveszély | Ne dugd az ujjaidat a bekötési pontba! |
|---|---|
| Figyelmeztető fedél | A figyelmeztetés arra is utalhat, hogy a készülék a főkapcsoló kikapcsolása után is áram alatt marad. |
| Érintésvédelem | A sárga, levehető ujjvédők az áthidalónyílásokat és/vagy nem használt kapocspontokat fedik. |
Vezeték és előkészítés
| Beavatkozó típusa | T-alakú villáskulcs; 8 mm |
|---|---|
| Tömör vezeték | 10 … 50 mm² / 8 … 1/0 AWG |
| Többeres vezeték | 10 … 50 mm² / 8 … 1/0 AWG |
| Finom elemi szálas vezeték | 10 … 70 mm² / 8 … 2/0 AWG |
| Csupaszolási hossz | 32 mm / 1,26 inch |
| Rögzítés típusa | DIN-sín 35 x 15 |
| Rögzítés (megjegyzés) | Kizárólag DIN 35 × 15 mm sínhez alkalmas. |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 10 … 50 mm² / 8 … 1/0 AWG |
| Finom elemi szálas vezeték; szigeteletlen érvéghüvellyel | 10 … 50 mm² / 8 … 1/0 AWG |
Csatlakoztatás és szerelés
| DIN-sínre szerelés | A sorkapcsot balra vagy jobbra pattintsd a DIN-sínre. |
|---|---|
| Eltávolítás | A bemutatott kioldással balra vagy jobbra távolítsd el a sorkapcsot a szerelvényből. |
| Vezeték előkészítése | Hajlítsd meg a rézvezetéket, vágd megfelelő hosszúságúra egyenes vezetékvéggel, majd csupaszold le. A készüléken feltüntetett csupaszolási hosszt tartsd be: 32 mm / 1,26 inch. |
| Bekötés; nyitás | A 8 mm-es T-alakú kulcsot az óramutató járásával ellentétes irányba forgasd ütközésig, majd nyomd be a narancssárga reteszgombot. A nyitva rögzített kapocsnál két kézzel tarthatod a vezetéket. |
| Bekötés; vezeték behelyezése | A lecsupaszított vezetéket ütközésig told be, és tartsd ebben a helyzetben. |
| Bekötés; zárás | Rövid, az óramutató járásával ellentétes mozdítással oldd a reteszelést, majd engedd a működtetőszerszámot az óramutató járásával megegyező irányba visszafordulni a vezeték rögzítéséhez. |
További kezelési feltételek
| Jelölés | WMB jelölővel vagy öntapadó, nyomtatható jelölőszalaggal jelöld. A jelölőtartóra 2009-110 jelölőszalag vagy két WMB jelölő helyezhető a 285-13x, 285-15x és 285-19x kapcsoknál. |
|---|---|
| Rövidrezáró áthidaló | A bemeneti nyílás fölé a vezeték bekötése ELŐTT helyezd be. A névleges keresztmetszet változatlan. Működtetőszerszámmal távolítsd el. |
| Potenciálelosztó | Közvetlenül csatlakoztatható. A kapocspont kinyitása ELŐTT helyezd be a bekötetlen feszültségérintkezőt. |
| Vizsgálat | Érintésbiztos, 4 mm átmérőjű vizsgálódugóval vizsgálj; a gyári tájékoztató szerint ilyen dugó a WAGO kínálatában nem érhető el. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
