Wago 285-1184 2 vezetékes nagyáramú átmenő sorkapocs, 185 mm², POWER CAGE CLAMP, oldalsó jelölőnyílások, DIN 35 × 15 sínre, kék
RRP:20 454 Ft/db
19 017 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
16 835 Ft/db
nettó 13 256 Ft/db
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Nagyáramú sorkapocs, 285-ös sorozat, működtetés 8 mm-es T-kulccsal. A Wago 285-1184 átmenő sorkapocs gyors és egyszerű villamos csatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 45–47 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és POWER CAGE CLAMP csatlakozástechnikával rendelkezik. A POWER CAGE CLAMP nagy vezető-keresztmetszetek biztonságos csatlakoztatására alkalmas, megbízható és karbantartásmentes univerzális megoldás. Nincs szükség nyomatékkulcs használatára vagy a vezető külön előkészítésére, például érvéghüvely préselésére. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 50–185 mm². Működtetés 8 mm-es T-kulccsal. Biztonságos és gyors szerelés. Kompakt méretek.

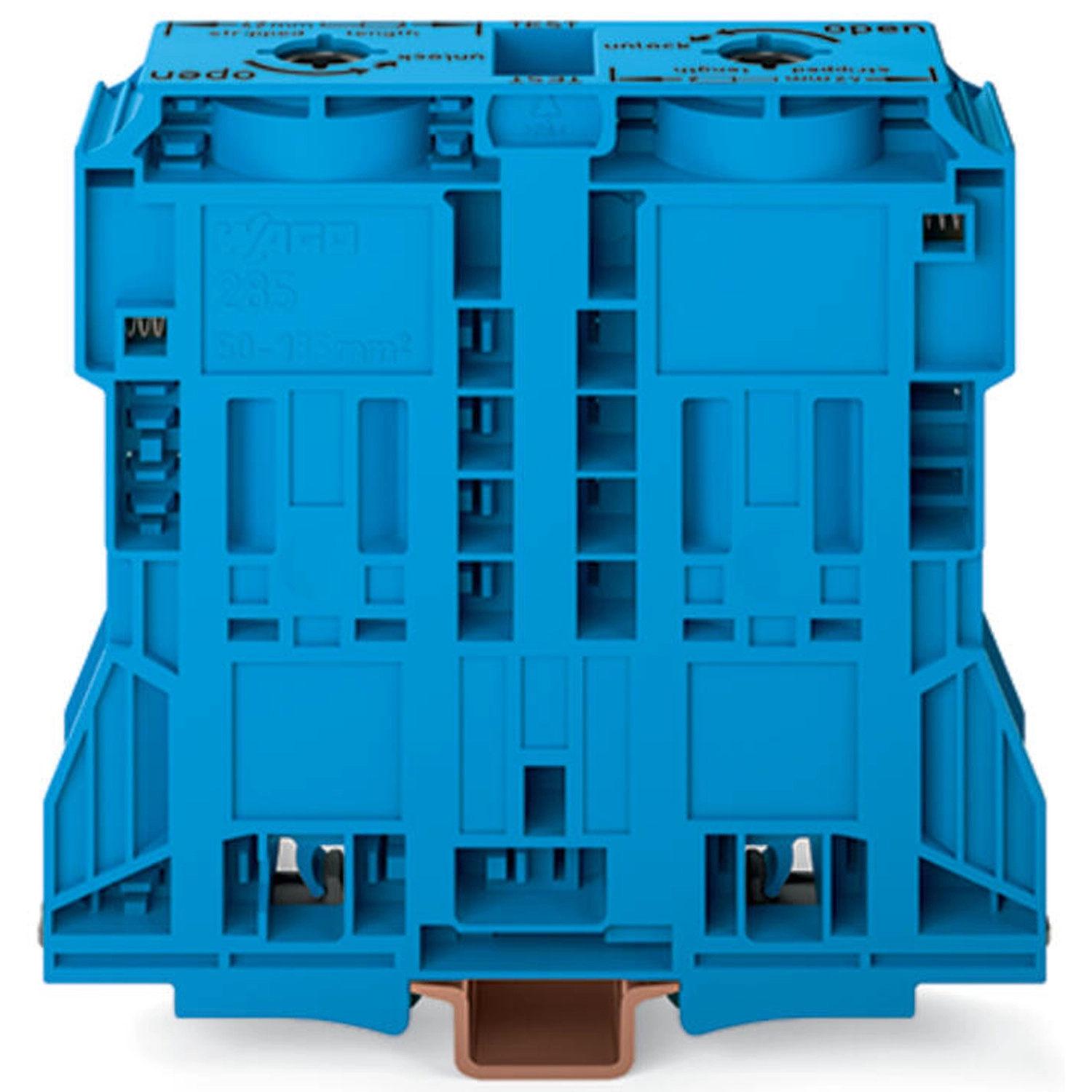

A Wago 285-1184 kék nagyáramú átmenő sorkapocs két csatlakozási pontot, egy potenciált és egy szintet biztosít. A POWER CAGE CLAMP csatlakozáshoz rézvezeték használható, 185 mm² névleges keresztmetszettel.
Vezetékek és működtetés
A tömör, többeres és finom elemi szálas vezeték tartománya 50–185 mm². Szigetelt érvéghüvellyel legfeljebb 150 mm² csatlakoztatható. A csupaszolási hossz 45–47 mm, a működtetéshez 8 mm-es T-alakú villáskulcs való.
Elektromos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 1000 V AC/DC; 12 kV; 353 A |
|---|---|
| IEC/EN60664-1; III/3 méretezés | 1500 V DC; 12 kV |
| UL1059; B és C alkalmazási csoport | 600 V; 310 A |
| CSA22.2 No158; B csoport | 1000 V; 310 A |
| CSA22.2 No158; C csoport | 1000 V; külön áramérték nincs megadva |
Csatlakozások, méretek és anyagok
| Összes csatlakozási pont száma | 2 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | POWER CAGE CLAMP |
| Működtetés | T-alakú villáskulcs; 8 mm |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 185 mm² / 350 kcmil |
| Tömör vezeték | 50 … 185 mm² / 1/0 AWG … 350 kcmil |
| Többeres vezeték | 50 … 185 mm² / 1/0 AWG … 350 kcmil |
| Finom elemi szálas vezeték | 50 … 185 mm² / 1/0 AWG … 350 kcmil |
| Csupaszolási hossz | 45 … 47 mm / 1,77 … 1,85 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 32 mm / 1,26 inch |

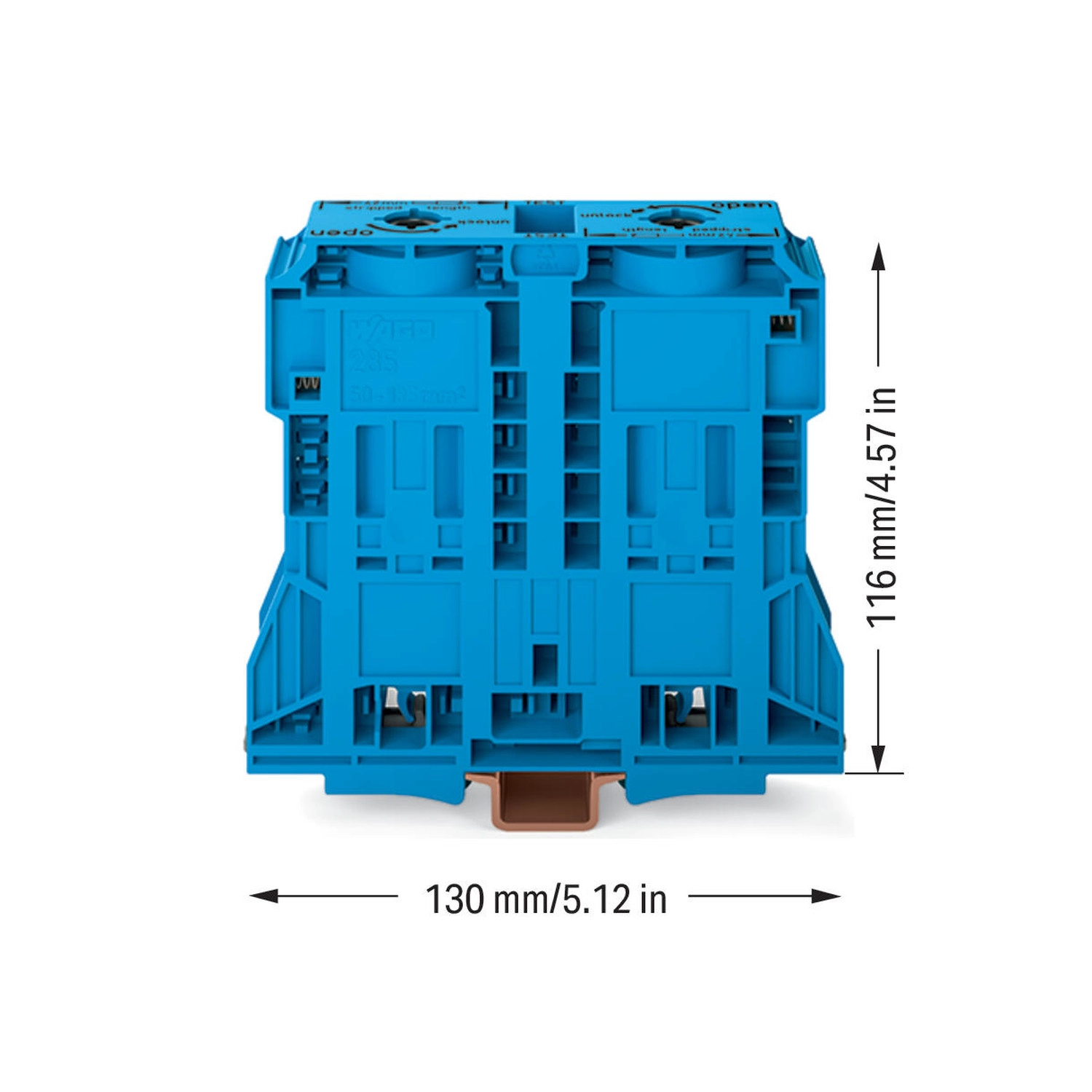

| Magasság | 130 mm / 5,118 inch |
| Mélység a DIN kalapsín felső részétől | 116 mm / 4,567 inch |
| Rögzítés típusa | DIN-sín 35 x 15 |
| Jelölési szint | Oldalsó jelölés |
| Szín | kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 5,812 MJ |
| Tömeg | 530,1 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Áthidalások száma | 2 |
| Pólusonkénti veszteségi teljesítmény | 11,2148 W, 353 A áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00009 Ω |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 50–150 mm² / 1/0 AWG–300 kcmil |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 50–185 mm² / 1/0 AWG–350 kcmil |
Rögzítési feltételek
| Rögzítés | Kizárólag DIN 35 × 15 mm sínre. |
|---|
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL 7965 |
|---|---|
| CSA | C22.2 No.158; 154112 |
| KEMA/KEUR | EN60947; 71-126013 |
| UL | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN60947; 20-HG1941090-PDA |
| DNV GL | TAE00001V2 |
Opcionális kiegészítők
| 855-1851/350-000 | áram- és feszültségérintkező 185 mm²-ig; Primer köri névleges áram: 350 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
|---|---|
| 285-1171 | Áthidaló; szigetelt; szürke |
| 285-1178 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezetékbemeneteket és az áthidalási pontokat; 185mm² nagyáramú sorkapcsokhoz; sárga |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 285-173 | Imbuszkulcs; részben szigetelt szárral; forgatás elleni védelemmel; zöld |
| 285-172 | Imbuszkulcs; részben szigetelt szárral; zöld |
| 285-1176 | Figyelmeztető fedél; sárga |
| 285-1177 | Figyelmeztető fedél; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 285-1175 | Potenciálelosztó; 185mm² nagyáramú sorkapcsokhoz; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 285-1179 | Rögzítőelem; 185mm² nagyáramú sorkapcsokhoz; narancssárga |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen DIN-sínre szerelhető?
Kizárólag DIN 35 × 15 mm sínre.
Hány csatlakozási pontot biztosít?
Két csatlakozási pontot és egy potenciált.
Mekkora a csupaszolási hossz?
45 … 47 mm / 1,77 … 1,85 inch
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
kék
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
285-1184
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
530,09 g/db
Cikkszám
4055143067058
