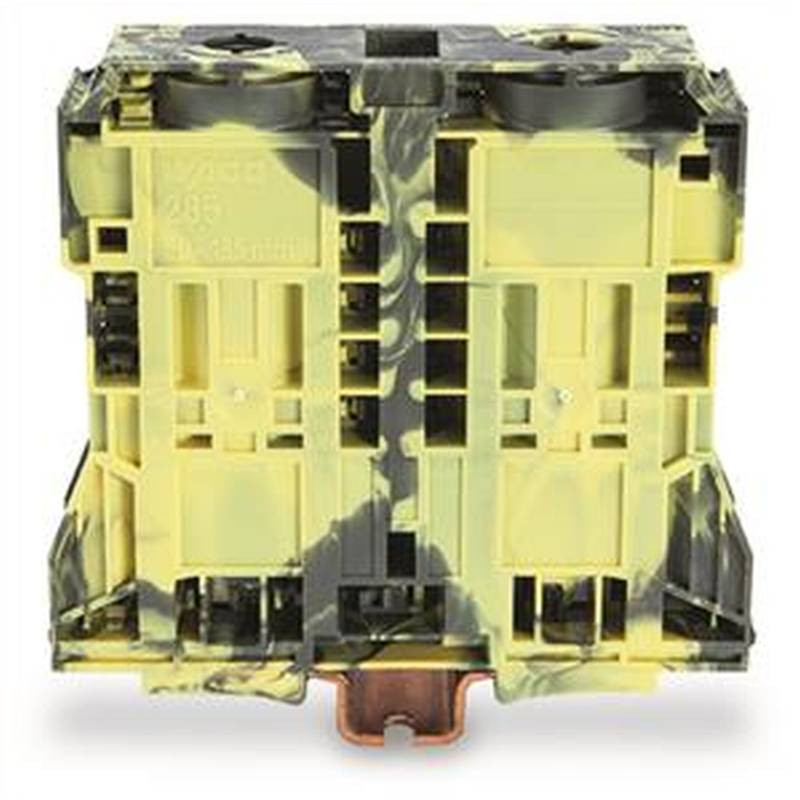

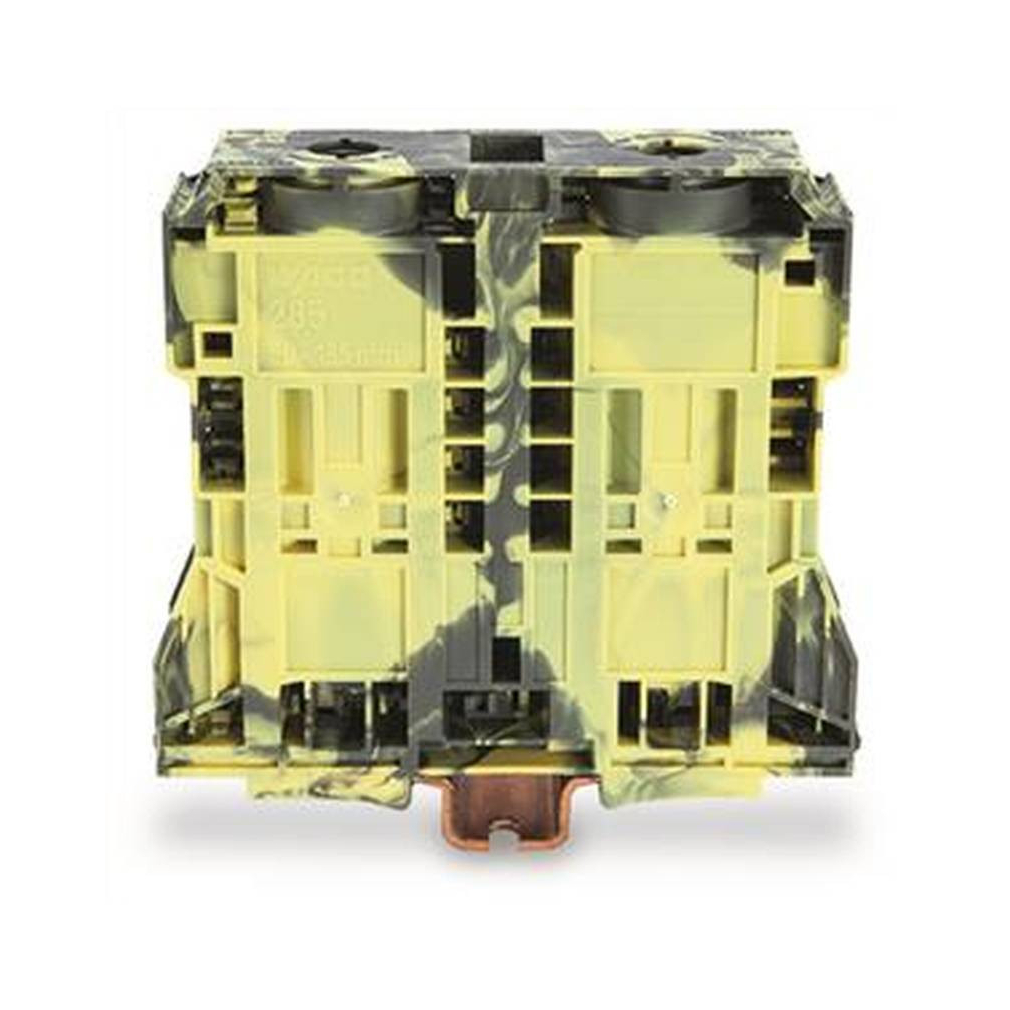

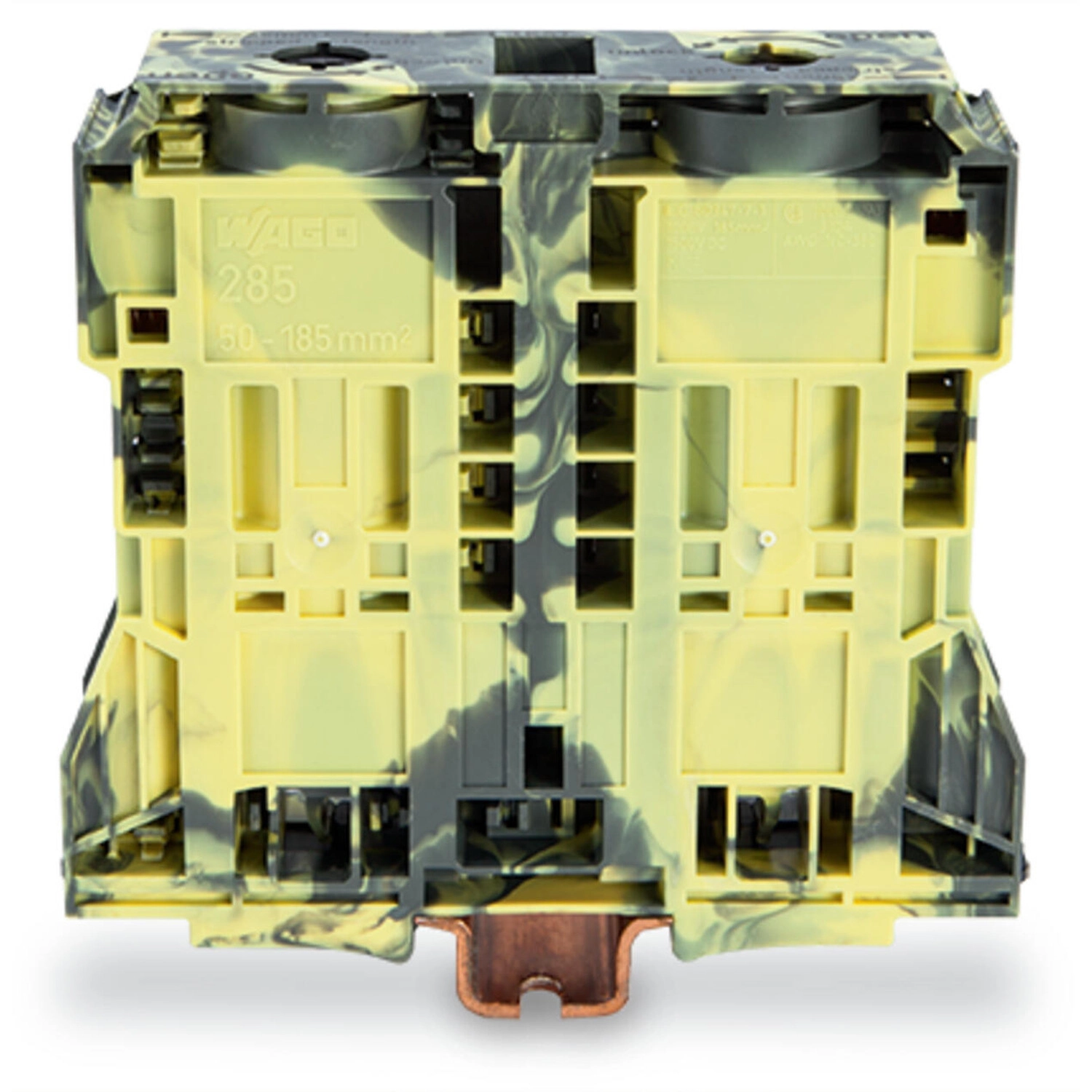

Wago 285-1181 2 vezetékes nagyáramú átmenő sorkapocs, 185 mm², oldalsó jelölőnyílások, csak DIN 35 x 15 sínek, POWER CAGE CLAMP, sötétszürke-sárga
RRP:20 454 Ft/db
19 017 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
16 835 Ft/db
nettó 13 256 Ft/db
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Nagyáramú sorkapocs, 285-ös sorozat, működtetés 8 mm-es T-kulccsal. A Wago 285-1181 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 45–47 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és POWER CAGE CLAMP csatlakozástechnikával rendelkezik. A POWER CAGE CLAMP megbízható, karbantartásmentes, univerzális megoldás nagy vezető-keresztmetszetek csatlakoztatásához. Nincs szükség nyomatékkulcsra vagy a vezető külön előkészítésére, például érvéghüvely préselésére. Ez egyszerűvé teszi a használatot. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 50–185 mm².
A Wago 285-1181 sötétszürke-sárga nagyáramú, kétvezetékes átmenő sorkapocs POWER CAGE CLAMP csatlakozással és 185 mm² névleges keresztmetszettel készül. Rézvezetőkhöz, oldalsó bekötéssel és oldalsó jelöléssel használható; kizárólag DIN35 ×15 mm sínre rögzíthető. IEC/EN60947-7-1 szerint III/3 feltétellel 1000 V AC/DC, 12 kV és 353 A a névleges adata. A 8 mm-es T-alakú kulccsal működtethető kapocs nyitott állapotban rögzíthető.
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória /3. szennyezettségi fok | 1000 V AC/DC; 12 kV; 353 A |
|---|---|
| IEC/EN60947-7-1; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| IEC/EN60664-1; III/3; 2. feszültségtípus | 1500 V DC; 12 kV |
| UL1059; B és C felhasználási csoport | 600 V; 310 A; D csoporthoz nincs érték megadva. |
| CSA22.2 No.158; B felhasználási csoport | 1000 V; 310 A |
| CSA22.2 No.158; C felhasználási csoport | 1000 V; áramérték nincs megadva; D csoporthoz nincs érték megadva. |
| Veszteségi teljesítmény pólusonként/potenciálonként | 11,2148 W; az ehhez megadott 353 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00009 Ω; 9 ×10⁻⁵ Ω |
| Feszültségtípusok | 1: AC/DC; 2: DC |
Vezetékcsatlakozás
| Csatlakozási pontok /potenciálok /szintek száma | 2 /1 /1 |
|---|---|
| Áthidalások száma | 2 |
| Csatlakozástechnika | POWER CAGE CLAMP |
| Működtetés | T-alakú villáskulcs; 8 mm |
| Csatlakoztatható vezetőanyag | Réz |
| Névleges keresztmetszet | 185 mm² /350 kcmil |
| Tömör vezeték | 50–185 mm² /1/0 AWG–350 kcmil |
| Többeres vezeték | 50–185 mm² /1/0 AWG–350 kcmil |
| Finom elemi szálas vezeték | 50–185 mm² /1/0 AWG–350 kcmil |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 50–150 mm² /1/0 AWG–300 kcmil |
| Finom elemi szálas vezeték; szigeteletlen érvéghüvellyel | 50–185 mm² /1/0 AWG–350 kcmil |
| Csupaszolási hossz | 45–47 mm /1,77–1,85 inch |
| Huzalozási irány | Oldalsó bekötés |
| Nyomatékkulcs és vezető-előkészítés | Nyomatékkulcs használata és általánosan érvéghüvely krimpelése nem szükséges. A csupaszolási hossz és a vezetőtípus szerinti tartományok ettől érvényesek. |
| Nyitva rögzíthető kapocspont | A narancssárga reteszgombbal a szorítóegység nyitva rögzíthető; ezután két kézzel tartható a vezeték bekötéskor. |
Méretek, anyag és környezet
| Szélesség | 32 mm /1,26 inch |
|---|---|
| Magasság | 130 mm /5,118 inch |
| Mélység a DIN kalapsín felső részétől | 116 mm /4,567 inch |
| Rögzítés feltétele | Kizárólag DIN35 ×15 mm sínhez alkalmas. |
| Jelölés helye | Oldalt |
| Szín | Sötétszürke-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 4,528 MJ |
| Tömeg | 528,6 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
Biztonsági feltételek
| Sérülésveszély | Ne dugd az ujjaidat a bekötési pontba! |
|---|---|
| Figyelmeztető fedél jelentése | A figyelmeztető jelölés arra is utalhat, hogy a készülék a főkapcsoló kikapcsolása után is áram alatt marad. |
| Sárga, levehető ujjvédők | Az áthidalónyílások és/vagy a nem használt kapocspontok leárnyékolásával érintés elleni védelmet biztosítanak. |
Alkalmazási feltételek és eltérő megadások

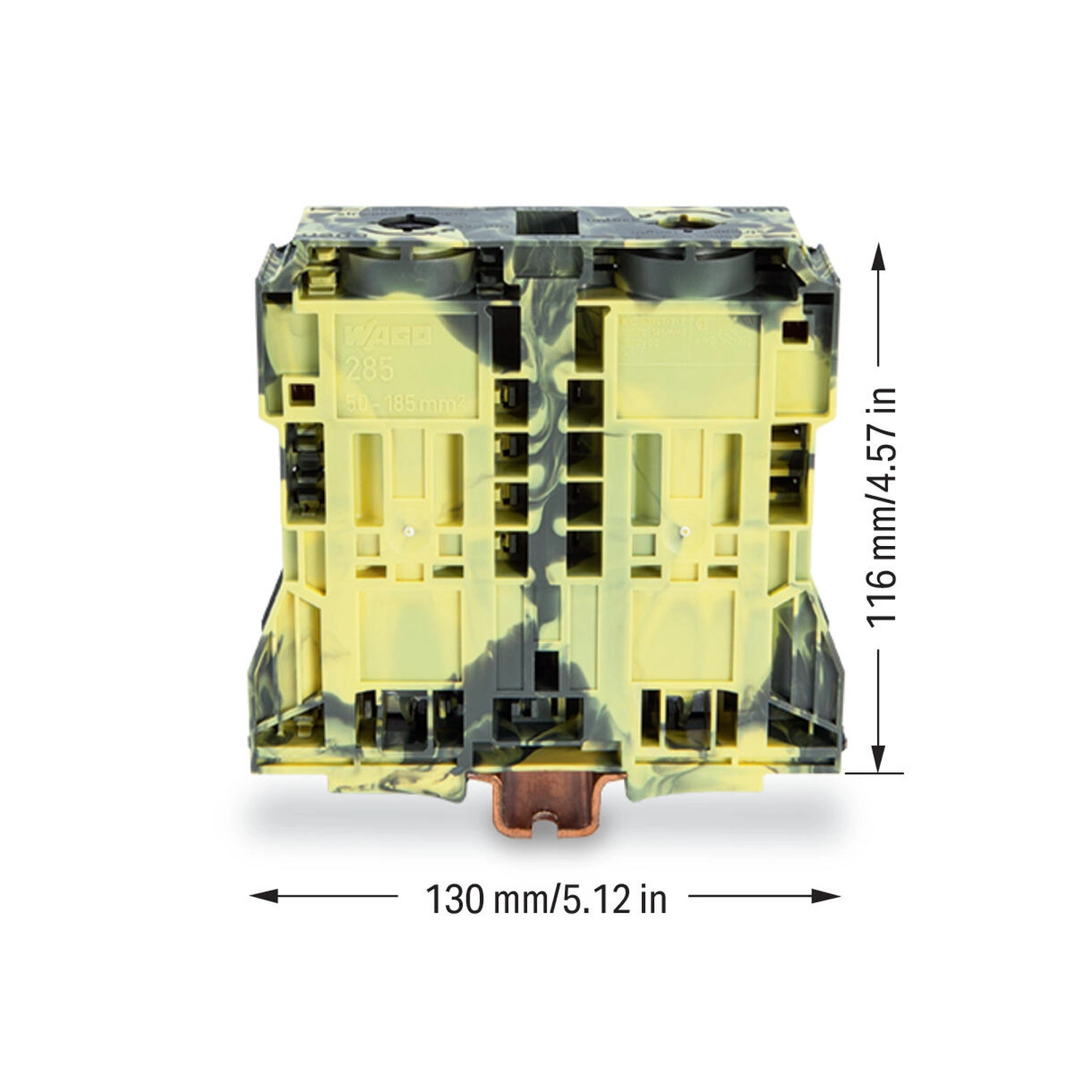

| Eltérő feszültségminősítések | IEC/EN60947-7-1 III/3: 1000 V AC/DC, 12 kV. IEC/EN60664-1 III/3: 1500 V DC, 12 kV. A két feszültségtípus nem felcserélhető. |
|---|---|
| CSA csoportfeltétel | B és C csoportnál 1000 V; 310 A csak a B csoportban szerepel, a C csoportban nem. UL B/C feltétellel külön 600 V /310 A tartozik. |
| Szigetelt érvéghüvelyes felső határ | Finom elemi szálas rézvezetővel, szigetelt érvéghüvellyel 150 mm² /300 kcmil a felső határ; a szigeteletlen érvéghüvelyes és az általános tartomány 185 mm² /350 kcmil. |
| Vezetőanyag és működtetés | Rézvezetőhöz, 8 mm-es T-alakú kulccsal. Nyomatékkulcs nem szükséges; külön meghúzási nyomaték nincs megadva. |
| Rajzi méretek | 130 mm /5,12 inch vízszintes rajzméret; 116 mm /4,57 inch függőleges rajzméret. A táblázat 130 mm /5,118 inch magasságot és 116 mm /4,567 inch sín feletti mélységet nevez meg. |
| Áthidaló behelyezési sorrendje | A rövidrezáró áthidalót a bemeneti nyílás fölé, a vezeték bekötését megelőzően kell behelyezni; a névleges keresztmetszet változatlan marad. Eltávolítása működtetőszerszámmal történik. |
| Potenciálelosztó csatlakoztatási sorrendje | A potenciálelosztó közvetlenül csatlakoztatható. A kapocspont kinyitása előtt a bekötetlen feszültségérintkezőt kell behelyezni. |
| Vizsgálat | Érintésbiztos, 4 mm átmérőjű vizsgálódugóval. A WAGO nem kínál ilyen dugót; a gyári ismertető példaként a Multi-Contact Deutschland GmbH kínálatát nevezi meg. |
| Jelölési lehetőség | WMB jelölők mellett jelölőszalag közvetlenül is használható a 185 mm² /350 kcmil nagyáramú kapcson. |
| Tartozékok külön villamos adatai | A 855-1851/350-000 áram- és feszültségérintkező 350 A primer, 1 A szekunder, 0,2 VA és 0,5 pontossági osztály adatai ehhez a tartozékhoz tartoznak; nem módosítják a kapocs 353 A IEC névleges áramát. |
| Saját szín és szemléltetés | A saját kivitel sötétszürke-sárga. Az útmutató eltérő színű vagy átlátszó szemléltető fotói nem helyettesítik ezt a színadatot. |
Tanúsítványok és nyilatkozatok
| CCA; DEKRA; EN60947 | NTR NL 7965 |
|---|---|
| CSA Group; C22.2 | 1151144 |
| KEMA/KEUR; DEKRA; EN60947 | 71-126013 |
| UL; UL1059 | 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS; American Bureau of Shipping; EN60947 | 24-0152298-PDA |
Opcionális kiegészítők
| 855-1851/350-000 | áram- és feszültségérintkező 185 mm²-ig; Primer köri névleges áram: 350 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
|---|---|
| 285-1171 | Áthidaló; szigetelt; szürke |
| 285-1178 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezetékbemeneteket és az áthidalási pontokat; 185mm² nagyáramú sorkapcsokhoz; sárga |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-445 | Érvéghüvely; szigeteletlen; ónozott kivitel |
| 285-173 | Imbuszkulcs; részben szigetelt szárral; forgatás elleni védelemmel; zöld |
| 285-172 | Imbuszkulcs; részben szigetelt szárral; zöld |
| 285-1176 | Figyelmeztető fedél; sárga |
| 285-1177 | Figyelmeztető fedél; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 285-1175 | Potenciálelosztó; 185mm² nagyáramú sorkapcsokhoz; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 285-1179 | Rögzítőelem; 185mm² nagyáramú sorkapcsokhoz; narancssárga |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
45–47 mm.
Milyen sínre szerelhető?
Kizárólag DIN35 ×15 mm sínre.
Szükséges nyomatékkulcs?
Nem; a működtetéshez 8 mm-es T-alakú kulcs tartozik.
Mekkora a szigetelt érvéghüvelyes felső határ?
Finom elemi szálas rézvezetővel 150 mm² /300 kcmil, eltérően a szigeteletlen érvéghüvelyes 185 mm² felső határtól.

Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
285-1181
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
534,9 g/db
Cikkszám
4055143418508
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 285-1181 2 vezetékes nagyáramú átmenő sorkapocs, 185 mm², oldalsó jelölőnyílások, csak DIN 35 x 15 sínek, POWER CAGE CLAMP, sötétszürke-sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 285-1181 |
| GTIN / EAN | 4055143418508 |
| Terméktípus | Nagyáramú kétvezetékes átmenő sorkapocs |
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória /3. szennyezettségi fok | 1000 V AC/DC; 12 kV; 353 A |
|---|---|
| IEC/EN60947-7-1; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| IEC/EN60664-1; III/3; 2. feszültségtípus | 1500 V DC; 12 kV |
| UL1059; B és C felhasználási csoport | 600 V; 310 A; D csoporthoz nincs érték megadva. |
| CSA22.2 No.158; B felhasználási csoport | 1000 V; 310 A |
| CSA22.2 No.158; C felhasználási csoport | 1000 V; áramérték nincs megadva; D csoporthoz nincs érték megadva. |
| Veszteségi teljesítmény pólusonként/potenciálonként | 11,2148 W; az ehhez megadott 353 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00009 Ω; 9 ×10⁻⁵ Ω |
| Feszültségtípusok | 1: AC/DC; 2: DC |
Vezetékcsatlakozás
| Csatlakozási pontok /potenciálok /szintek száma | 2 /1 /1 |
|---|---|
| Áthidalások száma | 2 |
| Csatlakozástechnika | POWER CAGE CLAMP |
| Működtetés | T-alakú villáskulcs; 8 mm |
| Csatlakoztatható vezetőanyag | Réz |
| Névleges keresztmetszet | 185 mm² /350 kcmil |
| Tömör vezeték | 50–185 mm² /1/0 AWG–350 kcmil |
| Többeres vezeték | 50–185 mm² /1/0 AWG–350 kcmil |
| Finom elemi szálas vezeték | 50–185 mm² /1/0 AWG–350 kcmil |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 50–150 mm² /1/0 AWG–300 kcmil |
| Finom elemi szálas vezeték; szigeteletlen érvéghüvellyel | 50–185 mm² /1/0 AWG–350 kcmil |
| Csupaszolási hossz | 45–47 mm /1,77–1,85 inch |
| Huzalozási irány | Oldalsó bekötés |
| Nyomatékkulcs és vezető-előkészítés | Nyomatékkulcs használata és általánosan érvéghüvely krimpelése nem szükséges. A csupaszolási hossz és a vezetőtípus szerinti tartományok ettől érvényesek. |
| Nyitva rögzíthető kapocspont | A narancssárga reteszgombbal a szorítóegység nyitva rögzíthető; ezután két kézzel tartható a vezeték bekötéskor. |
Méretek, anyag és környezet
| Szélesség | 32 mm /1,26 inch |
|---|---|
| Magasság | 130 mm /5,118 inch |
| Mélység a DIN kalapsín felső részétől | 116 mm /4,567 inch |
| Rögzítés feltétele | Kizárólag DIN35 ×15 mm sínhez alkalmas. |
| Jelölés helye | Oldalt |
| Szín | Sötétszürke-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 4,528 MJ |
| Tömeg | 528,6 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
Biztonsági feltételek
| Sérülésveszély | Ne dugd az ujjaidat a bekötési pontba! |
|---|---|
| Figyelmeztető fedél jelentése | A figyelmeztető jelölés arra is utalhat, hogy a készülék a főkapcsoló kikapcsolása után is áram alatt marad. |
| Sárga, levehető ujjvédők | Az áthidalónyílások és/vagy a nem használt kapocspontok leárnyékolásával érintés elleni védelmet biztosítanak. |
Alkalmazási feltételek és eltérő megadások
| Eltérő feszültségminősítések | IEC/EN60947-7-1 III/3: 1000 V AC/DC, 12 kV. IEC/EN60664-1 III/3: 1500 V DC, 12 kV. A két feszültségtípus nem felcserélhető. |
|---|---|
| CSA csoportfeltétel | B és C csoportnál 1000 V; 310 A csak a B csoportban szerepel, a C csoportban nem. UL B/C feltétellel külön 600 V /310 A tartozik. |
| Szigetelt érvéghüvelyes felső határ | Finom elemi szálas rézvezetővel, szigetelt érvéghüvellyel 150 mm² /300 kcmil a felső határ; a szigeteletlen érvéghüvelyes és az általános tartomány 185 mm² /350 kcmil. |
| Vezetőanyag és működtetés | Rézvezetőhöz, 8 mm-es T-alakú kulccsal. Nyomatékkulcs nem szükséges; külön meghúzási nyomaték nincs megadva. |
| Rajzi méretek | 130 mm /5,12 inch vízszintes rajzméret; 116 mm /4,57 inch függőleges rajzméret. A táblázat 130 mm /5,118 inch magasságot és 116 mm /4,567 inch sín feletti mélységet nevez meg. |
| Áthidaló behelyezési sorrendje | A rövidrezáró áthidalót a bemeneti nyílás fölé, a vezeték bekötését megelőzően kell behelyezni; a névleges keresztmetszet változatlan marad. Eltávolítása működtetőszerszámmal történik. |
| Potenciálelosztó csatlakoztatási sorrendje | A potenciálelosztó közvetlenül csatlakoztatható. A kapocspont kinyitása előtt a bekötetlen feszültségérintkezőt kell behelyezni. |
| Vizsgálat | Érintésbiztos, 4 mm átmérőjű vizsgálódugóval. A WAGO nem kínál ilyen dugót; a gyári ismertető példaként a Multi-Contact Deutschland GmbH kínálatát nevezi meg. |
| Jelölési lehetőség | WMB jelölők mellett jelölőszalag közvetlenül is használható a 185 mm² /350 kcmil nagyáramú kapcson. |
| Tartozékok külön villamos adatai | A 855-1851/350-000 áram- és feszültségérintkező 350 A primer, 1 A szekunder, 0,2 VA és 0,5 pontossági osztály adatai ehhez a tartozékhoz tartoznak; nem módosítják a kapocs 353 A IEC névleges áramát. |
| Saját szín és szemléltetés | A saját kivitel sötétszürke-sárga. Az útmutató eltérő színű vagy átlátszó szemléltető fotói nem helyettesítik ezt a színadatot. |
Tanúsítványok és nyilatkozatok
| CCA; DEKRA; EN60947 | NTR NL 7965 |
|---|---|
| CSA Group; C22.2 | 1151144 |
| KEMA/KEUR; DEKRA; EN60947 | 71-126013 |
| UL; UL1059 | 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS; American Bureau of Shipping; EN60947 | 24-0152298-PDA |
Opcionális kiegészítők
| 855-1851/350-000 | áram- és feszültségérintkező 185 mm²-ig; Primer köri névleges áram: 350 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
|---|---|
| 285-1171 | Áthidaló; szigetelt; szürke |
| 285-1178 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezetékbemeneteket és az áthidalási pontokat; 185mm² nagyáramú sorkapcsokhoz; sárga |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-445 | Érvéghüvely; szigeteletlen; ónozott kivitel |
| 285-173 | Imbuszkulcs; részben szigetelt szárral; forgatás elleni védelemmel; zöld |
| 285-172 | Imbuszkulcs; részben szigetelt szárral; zöld |
| 285-1176 | Figyelmeztető fedél; sárga |
| 285-1177 | Figyelmeztető fedél; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 285-1175 | Potenciálelosztó; 185mm² nagyáramú sorkapcsokhoz; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 285-1179 | Rögzítőelem; 185mm² nagyáramú sorkapcsokhoz; narancssárga |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 285-1181 2 vezetékes nagyáramú átmenő sorkapocs, 185 mm², oldalsó jelölőnyílások, csak DIN 35 x 15 sínek, POWER CAGE CLAMP, sötétszürke-sárga használati útmutató
Biztonság
Sérülésveszély: ne dugd az ujjaidat a bekötési pontba! A figyelmeztető fedél arra is utalhat, hogy a készülék a főkapcsoló kikapcsolása után is áram alatt marad.
DIN-sínre szerelés
A sorkapocs kizárólag DIN35 ×15 mm sínhez alkalmas.
1
Pattintsd a sorkapcsot a DIN-sínre; a művelet balra vagy jobbra is végezhető.
Vezeték előkészítése
1
Hajlítsd meg a rézvezetéket, majd vágd megfelelő hosszúságúra úgy, hogy a vezeték vége egyenes legyen.
2
A készüléken feltüntetett csupaszolási hosszt betartva 45–47 mm hosszan csupaszold a vezetéket.
Tömör, többeres, finom elemi szálas és szigeteletlen érvéghüvelyes finom elemi szálas rézvezetőből 50–185 mm² /1/0 AWG–350 kcmil használható. Szigetelt érvéghüvelyes finom elemi szálas rézvezetőből 50–150 mm² /1/0 AWG–300 kcmil a tartomány. Általánosan nem kötelező érvéghüvelyt krimpelni, és nyomatékkulcs sem szükséges.
Bekötés POWER CAGE CLAMP kapocsba
1
A 8 mm-es T-alakú kulcsot az óramutató járásával ellentétes irányba forgasd ütközésig, majd nyomd be a narancssárga reteszgombot. A nyitva rögzített szorítóegységnél két kézzel tarthatod a vezetéket.
2
A lecsupaszított vezetéket ütközésig told a kapocspontba, és tartsd ebben a helyzetben.
3
Rövid, az óramutató járásával ellentétes mozdítással oldd a reteszgombot. Ezután hagyd, hogy a T-alakú kulcs az óramutató járásával megegyező irányba visszaforogjon és rögzítse a vezetéket.
Közösítés és potenciálelosztó
1
A rövidrezáró áthidalót a bemeneti nyílás fölé a vezeték bekötése ELŐTT helyezd be. A névleges keresztmetszet változatlan marad.
2
Az áthidalót működtetőszerszámmal távolítsd el.
3
A potenciálelosztó alkalmazásakor a kapocspont kinyitása előtt helyezd be a bekötetlen feszültségérintkezőt.
Burkolat, vizsgálat és jelölés
A sárga, levehető ujjvédők az áthidalónyílások és/vagy a nem használt kapocspontok leárnyékolásával biztosítanak érintés elleni védelmet. A vizsgálathoz érintésbiztos, 4 mm átmérőjű vizsgálódugó való; a gyári ismertető szerint ilyen dugó a WAGO kínálatában nem érhető el. WMB jelölők mellett jelölőszalag közvetlenül is használható a 185 mm² /350 kcmil kapcson.
Alkalmazási feltételek
| Eltérő feszültségminősítések | IEC/EN60947-7-1 III/3: 1000 V AC/DC, 12 kV. IEC/EN60664-1 III/3: 1500 V DC, 12 kV. A két feszültségtípus nem felcserélhető. |
|---|---|
| CSA csoportfeltétel | B és C csoportnál 1000 V; 310 A csak a B csoportban szerepel, a C csoportban nem. UL B/C feltétellel külön 600 V /310 A tartozik. |
| Szigetelt érvéghüvelyes felső határ | Finom elemi szálas rézvezetővel, szigetelt érvéghüvellyel 150 mm² /300 kcmil a felső határ; a szigeteletlen érvéghüvelyes és az általános tartomány 185 mm² /350 kcmil. |
| Vezetőanyag és működtetés | Rézvezetőhöz, 8 mm-es T-alakú kulccsal. Nyomatékkulcs nem szükséges; külön meghúzási nyomaték nincs megadva. |
| Rajzi méretek | 130 mm /5,12 inch vízszintes rajzméret; 116 mm /4,57 inch függőleges rajzméret. A táblázat 130 mm /5,118 inch magasságot és 116 mm /4,567 inch sín feletti mélységet nevez meg. |
| Áthidaló behelyezési sorrendje | A rövidrezáró áthidalót a bemeneti nyílás fölé, a vezeték bekötését megelőzően kell behelyezni; a névleges keresztmetszet változatlan marad. Eltávolítása működtetőszerszámmal történik. |
| Potenciálelosztó csatlakoztatási sorrendje | A potenciálelosztó közvetlenül csatlakoztatható. A kapocspont kinyitása előtt a bekötetlen feszültségérintkezőt kell behelyezni. |
| Vizsgálat | Érintésbiztos, 4 mm átmérőjű vizsgálódugóval. A WAGO nem kínál ilyen dugót; a gyári ismertető példaként a Multi-Contact Deutschland GmbH kínálatát nevezi meg. |
| Jelölési lehetőség | WMB jelölők mellett jelölőszalag közvetlenül is használható a 185 mm² /350 kcmil nagyáramú kapcson. |
| Tartozékok külön villamos adatai | A 855-1851/350-000 áram- és feszültségérintkező 350 A primer, 1 A szekunder, 0,2 VA és 0,5 pontossági osztály adatai ehhez a tartozékhoz tartoznak; nem módosítják a kapocs 353 A IEC névleges áramát. |
| Saját szín és szemléltetés | A saját kivitel sötétszürke-sárga. Az útmutató eltérő színű vagy átlátszó szemléltető fotói nem helyettesítik ezt a színadatot. |
