Wago 285-1161 2 vezetékes nagyáramú átmenő sorkapocs, 185 mm², POWER CAGE CLAMP, oldalsó jelölőnyílások, rögzítőperemmel, szürke
RRP:19 661 Ft/db
18 279 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
16 182 Ft/db
nettó 12 742 Ft/db
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

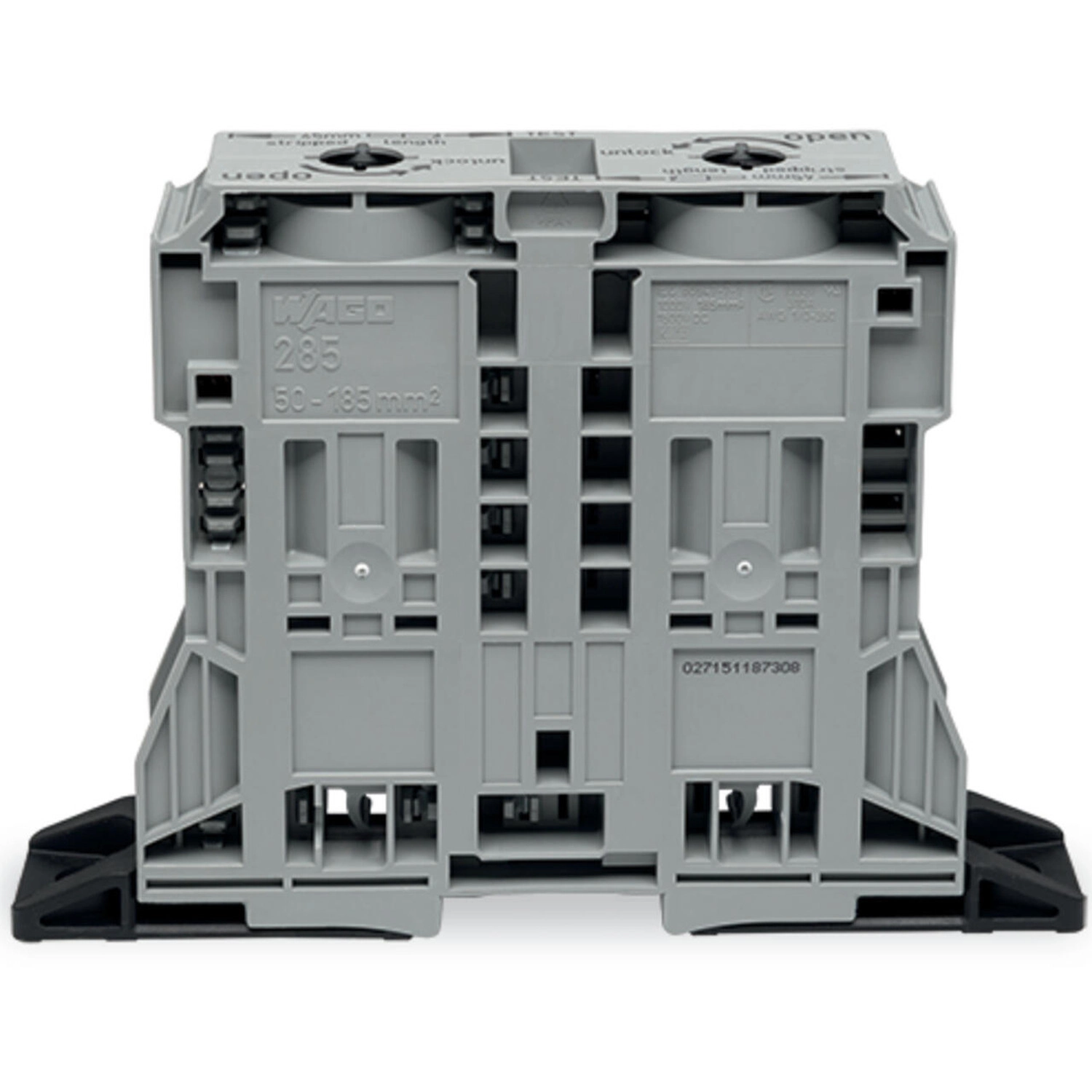

Nagyáramú sorkapocs, 285-ös sorozat, szürke. A Wago 285-1161 átmenő sorkapocs gyors és egyszerű villamos csatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 45–47 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és POWER CAGE CLAMP csatlakozástechnikával rendelkezik. A POWER CAGE CLAMP nagy vezető-keresztmetszetek biztonságos csatlakoztatására alkalmas, megbízható és karbantartásmentes univerzális megoldás. Minden vezetőtípus bekötésére alkalmas; a szorítóhely nyitott állapotban reteszelhető, ami megkönnyíti a kezelést. Nincs szükség nyomatékkulcs használatára vagy a vezető külön előkészítésére, például érvéghüvely préselésére. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 50–185 mm².
A Wago 285-1161 szürke nagyáramú átmenő sorkapocs 185 mm² névleges keresztmetszettel, POWER CAGE CLAMP csatlakozástechnikával. Két csatlakozási pontot köt össze egy potenciálon; rögzítőperemével szerelőlapra szerelhető.
Nagy keresztmetszetű rézvezetékekhez
A tömör, sodrott és finom elemi szálas rézvezetékek tartománya 50–185 mm². Szigetelt érvéghüvelynél a megengedett legnagyobb keresztmetszet 150 mm²; szigetelés nélküli érvéghüvelynél 185 mm². A csupaszolási hossz 45–47 mm, a működtetéshez 8 mm-es T-kulcs tartozik.
Terhelhetőség alkalmazási feltételenként
| IEC/EN60947-7-1; III/3; AC/DC | 1000 V; 12 kV; 353 A |
|---|---|
| IEC/EN60664-1; III/3; DC | 1500 V; 12 kV |
| UL1059; B és C csoport | 600 V; 310 A |
| CSA C22.2 No158; B csoport | 1000 V; 310 A |
| CSA C22.2 No158; C csoport | 1000 V; áramérték nincs megadva |
| Teljesítményveszteség potenciálonként | 11,2148 W, 353 A névleges áramnál |
| Áramfüggő veszteséghez megadott ellenállás | 9 × 10⁻⁵ Ω |
Méretek és beépítés

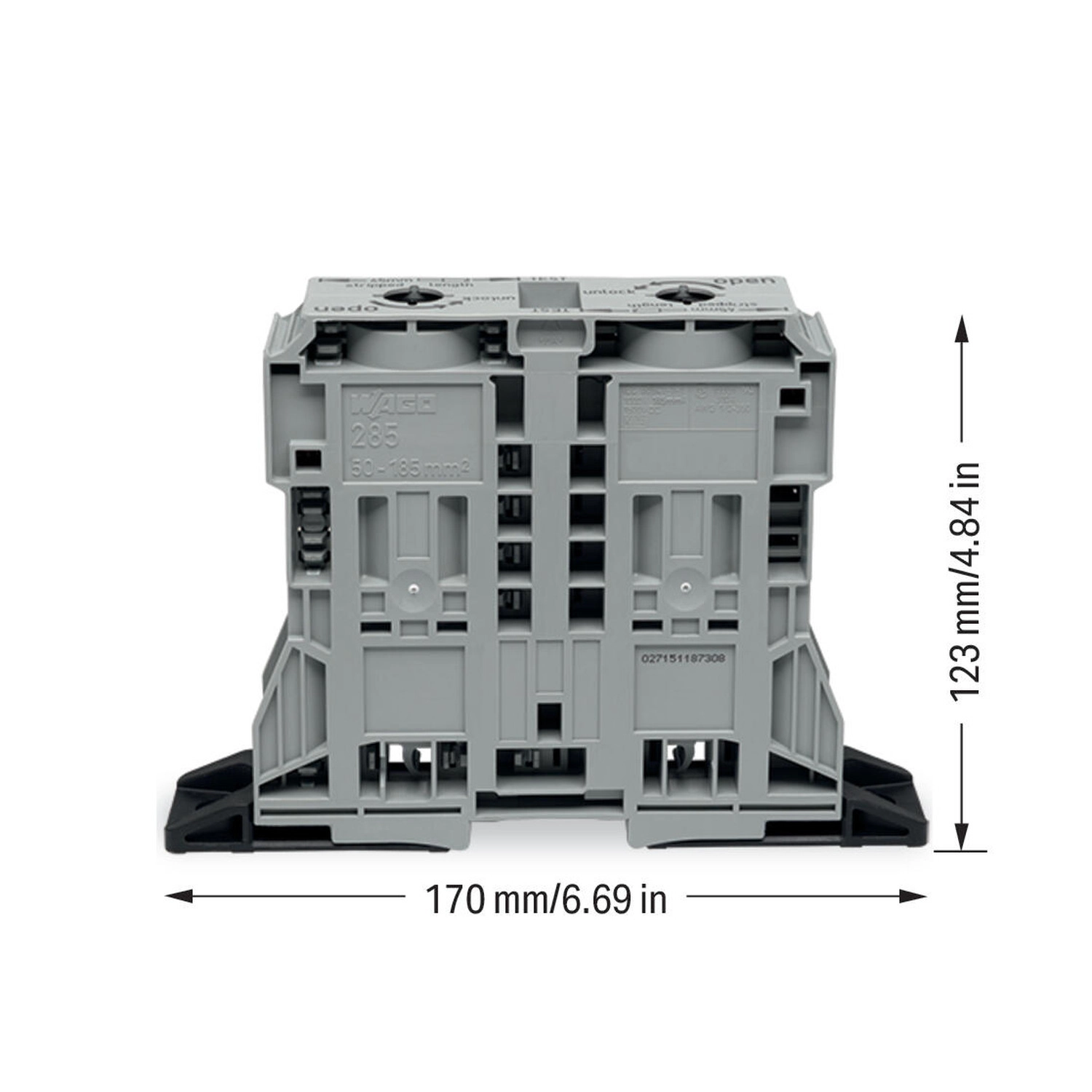

A szélesség 32 mm, a felülettől mért magasság 123 mm, a mélység 170 mm. A tömeg 552 g. A csavaros szerelőlap-rögzítés és a vezetékek rugós csatlakoztatása külön művelet.
Műszaki jellemzők
| Összes csatlakozási pont száma | 2 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | POWER CAGE CLAMP |
| Működtetés | T-alakú villáskulcs; 8 mm |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 185 mm² / 350 kcmil |
| Tömör vezeték | 50 … 185 mm² / 1/0 AWG … 350 kcmil |
| Többeres vezeték | 50 … 185 mm² / 1/0 AWG … 350 kcmil |
| Finom elemi szálas vezeték | 50 … 185 mm² / 1/0 AWG … 350 kcmil |
| Csupaszolási hossz | 45 … 47 mm / 1,77 … 1,85 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 32 mm / 1,26 inch |
| Magasság a felülettől | 123 mm / 4,843 inch |
| Mélység | 170 mm / 6,693 inch |
| Jelölési szint | Oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 4,85 MJ |
| Tömeg | 552 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 50–150 mm² / 1/0 AWG–300 kcmil |
| Finom elemi szálas vezeték szigetelés nélküli érvéghüvellyel | 50–185 mm² / 1/0 AWG–350 kcmil |
| Rögzítés | Rögzítőperemmel szerelőlapra |
| Rögzítőcsavarok | 2 db M8 hengerfejű csavar megfelelő alátétekkel |
| Rögzítési rajz | M8; a furatok középtávolsága hosszirányban 150 mm; az egymás mellé helyezett sorkapcsokhoz jelölt keresztirányú osztás 32 mm; zárójeles peremméretek (10) és (16) mm |
Opcionális kiegészítők
| 855-1851/350-000 | áram- és feszültségérintkező 185 mm²-ig; Primer köri névleges áram: 350 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
|---|---|
| 285-1171 | Áthidaló; szigetelt; szürke |
| 285-1178 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezetékbemeneteket és az áthidalási pontokat; 185mm² nagyáramú sorkapcsokhoz; sárga |
| 216-445 | Érvéghüvely; szigeteletlen; elektro-ón lemez |
| 285-173 | Imbuszkulcs; részben szigetelt szárral; forgatás elleni védelemmel; zöld |
| 285-172 | Imbuszkulcs; részben szigetelt szárral; zöld |
| 285-1176 | Figyelmeztető fedél; sárga |
| 285-1177 | Figyelmeztető fedél; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 285-1175 | Potenciálelosztó; 185mm² nagyáramú sorkapcsokhoz; szürke |
| 285-1179 | Rögzítőelem; 185mm² nagyáramú sorkapcsokhoz; narancssárga |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges keresztmetszet?
185 mm² / 350 kcmil.
Mennyi a csupaszolási hossz?
45–47 mm.
Hogyan rögzíthető?
Két M8 hengerfejű csavarral, megfelelő alátétekkel szerelőlapra.
Szigetelt érvéghüvellyel is 185 mm² a felső határ?
Nem. Szigetelt érvéghüvellyel 50–150 mm² a megadott tartomány; szigetelés nélküli érvéghüvellyel 50–185 mm².
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
285-1161
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
552 g/db
Cikkszám
4055143424141
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 285-1161 2 vezetékes nagyáramú átmenő sorkapocs, 185 mm², POWER CAGE CLAMP, oldalsó jelölőnyílások, rögzítőperemmel, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 285-1161 |
| GTIN / EAN | 4055143424141 |
| Terméktípus | Nagyáramú átmenő sorkapocs |
Elektromos adatok
| IEC/EN60947-7-1; III/3; AC/DC | 1000 V; 12 kV; 353 A |
|---|---|
| IEC/EN60664-1; III/3; DC | 1500 V; 12 kV |
| UL1059; B és C csoport | 600 V; 310 A |
| CSA C22.2 No158; B csoport | 1000 V; 310 A |
| CSA C22.2 No158; C csoport | 1000 V; áramérték nincs megadva |
| Teljesítményveszteség potenciálonként | 11,2148 W, 353 A névleges áramnál |
| Áramfüggő veszteséghez megadott ellenállás | 9 × 10⁻⁵ Ω |
Csatlakozások, méretek és anyagok
| Összes csatlakozási pont száma | 2 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | POWER CAGE CLAMP |
| Működtetés | T-alakú villáskulcs; 8 mm |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 185 mm² / 350 kcmil |
| Tömör vezeték | 50 … 185 mm² / 1/0 AWG … 350 kcmil |
| Többeres vezeték | 50 … 185 mm² / 1/0 AWG … 350 kcmil |
| Finom elemi szálas vezeték | 50 … 185 mm² / 1/0 AWG … 350 kcmil |
| Csupaszolási hossz | 45 … 47 mm / 1,77 … 1,85 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 32 mm / 1,26 inch |
| Magasság a felülettől | 123 mm / 4,843 inch |
| Mélység | 170 mm / 6,693 inch |
| Jelölési szint | Oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 4,85 MJ |
| Tömeg | 552 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 50–150 mm² / 1/0 AWG–300 kcmil |
| Finom elemi szálas vezeték szigetelés nélküli érvéghüvellyel | 50–185 mm² / 1/0 AWG–350 kcmil |
| Rögzítés | Rögzítőperemmel szerelőlapra |
| Rögzítőcsavarok | 2 db M8 hengerfejű csavar megfelelő alátétekkel |
| Rögzítési rajz | M8; a furatok középtávolsága hosszirányban 150 mm; az egymás mellé helyezett sorkapcsokhoz jelölt keresztirányú osztás 32 mm; zárójeles peremméretek (10) és (16) mm |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL 7965 |
|---|---|
| CSA | C22.2; 1151144 |
| KEMA/KEUR | EN60947; 71-126013 |
| UL | UL1059; 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN60947; 24-0152298-PDA |
Opcionális kiegészítők
| 855-1851/350-000 | áram- és feszültségérintkező 185 mm²-ig; Primer köri névleges áram: 350 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
|---|---|
| 285-1171 | Áthidaló; szigetelt; szürke |
| 285-1178 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezetékbemeneteket és az áthidalási pontokat; 185mm² nagyáramú sorkapcsokhoz; sárga |
| 216-445 | Érvéghüvely; szigeteletlen; elektro-ón lemez |
| 285-173 | Imbuszkulcs; részben szigetelt szárral; forgatás elleni védelemmel; zöld |
| 285-172 | Imbuszkulcs; részben szigetelt szárral; zöld |
| 285-1176 | Figyelmeztető fedél; sárga |
| 285-1177 | Figyelmeztető fedél; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 285-1175 | Potenciálelosztó; 185mm² nagyáramú sorkapcsokhoz; szürke |
| 285-1179 | Rögzítőelem; 185mm² nagyáramú sorkapcsokhoz; narancssárga |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 285-1161 2 vezetékes nagyáramú átmenő sorkapocs, 185 mm², POWER CAGE CLAMP, oldalsó jelölőnyílások, rögzítőperemmel, szürke használati útmutató
Sorkapcsok egymáshoz rögzítése
Helyezd a 285-1179 blokk–blokk rögzítőelemet a készülékház nyílásába, majd igazítsd egymáshoz és rögzítsd a nagyáramú átmenő sorkapcsokat.
Rögzítés szerelőlapra
Két M8 hengerfejű csavarral és megfelelő alátétekkel rögzítsd a sorkapcsot a szerelőlapra. A rögzítési rajz hosszirányú furatközéptávolsága 150 mm; az egymás mellé helyezett sorkapcsok keresztirányú osztása 32 mm. A zárójeles peremméretek (10) és (16) mm.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
