Wago 284-907/999-950 2 vezetékes földelősorkapocs, 10 mm², megfelelő Ex e II alkalmazásokhoz, középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga
RRP:2 661 Ft/db
2 475 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 191 Ft/db
nettó 1 725 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

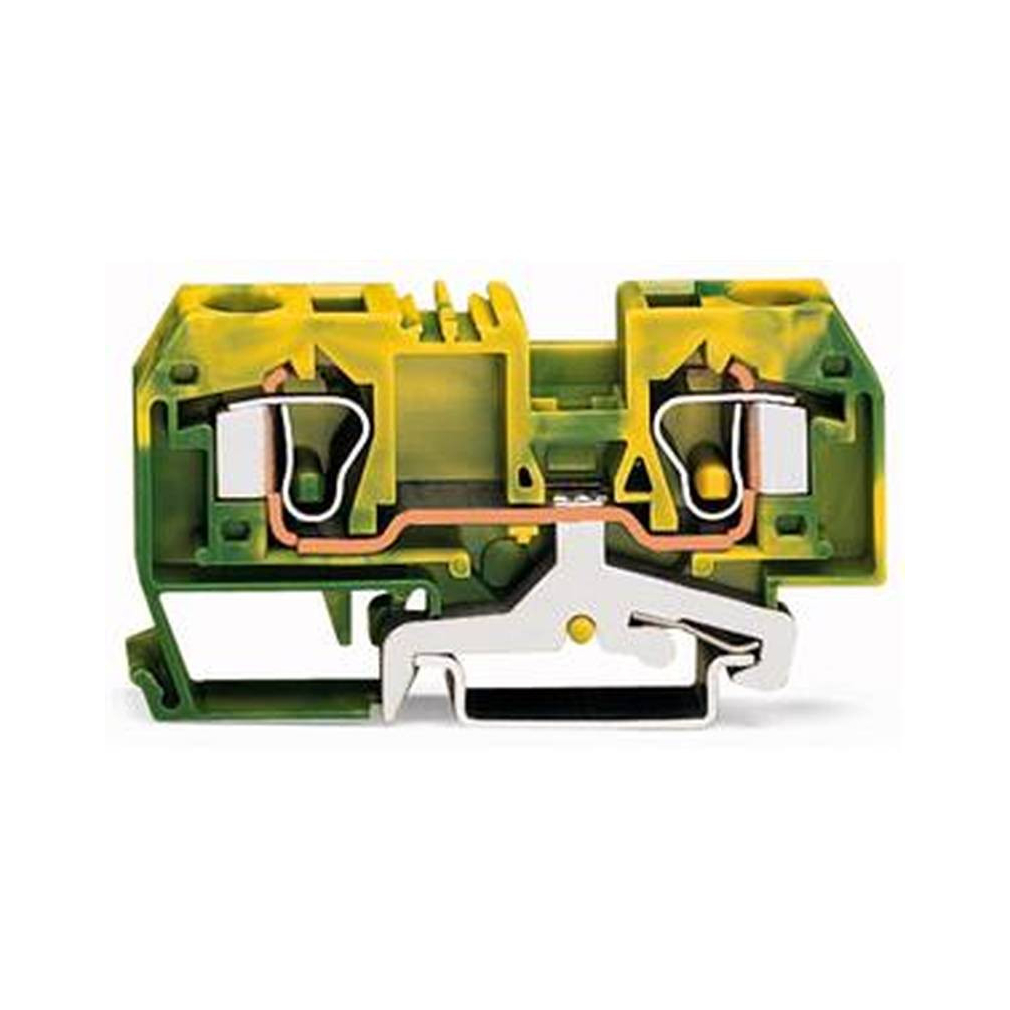

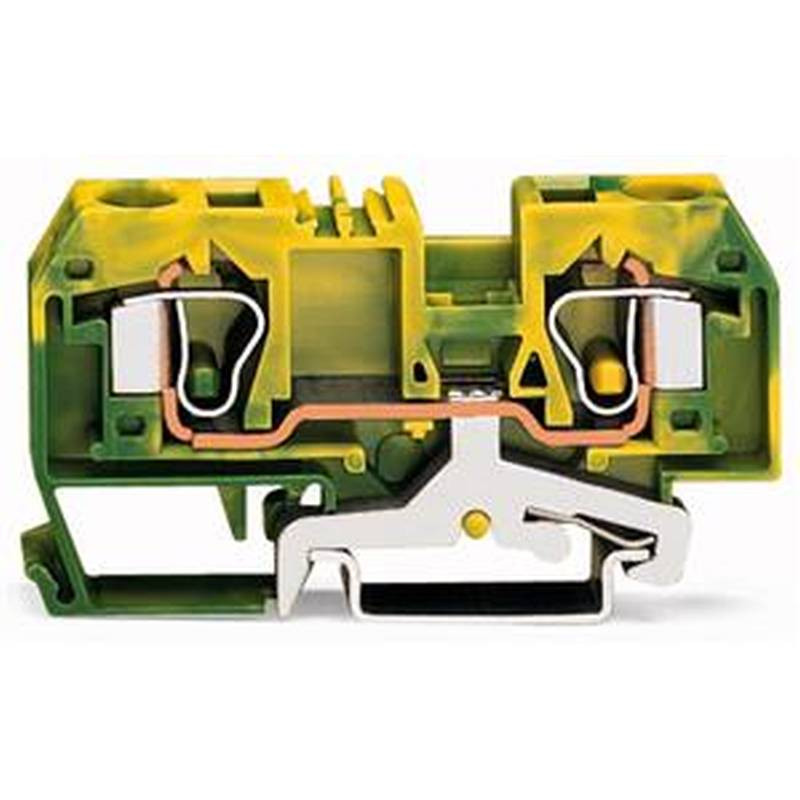

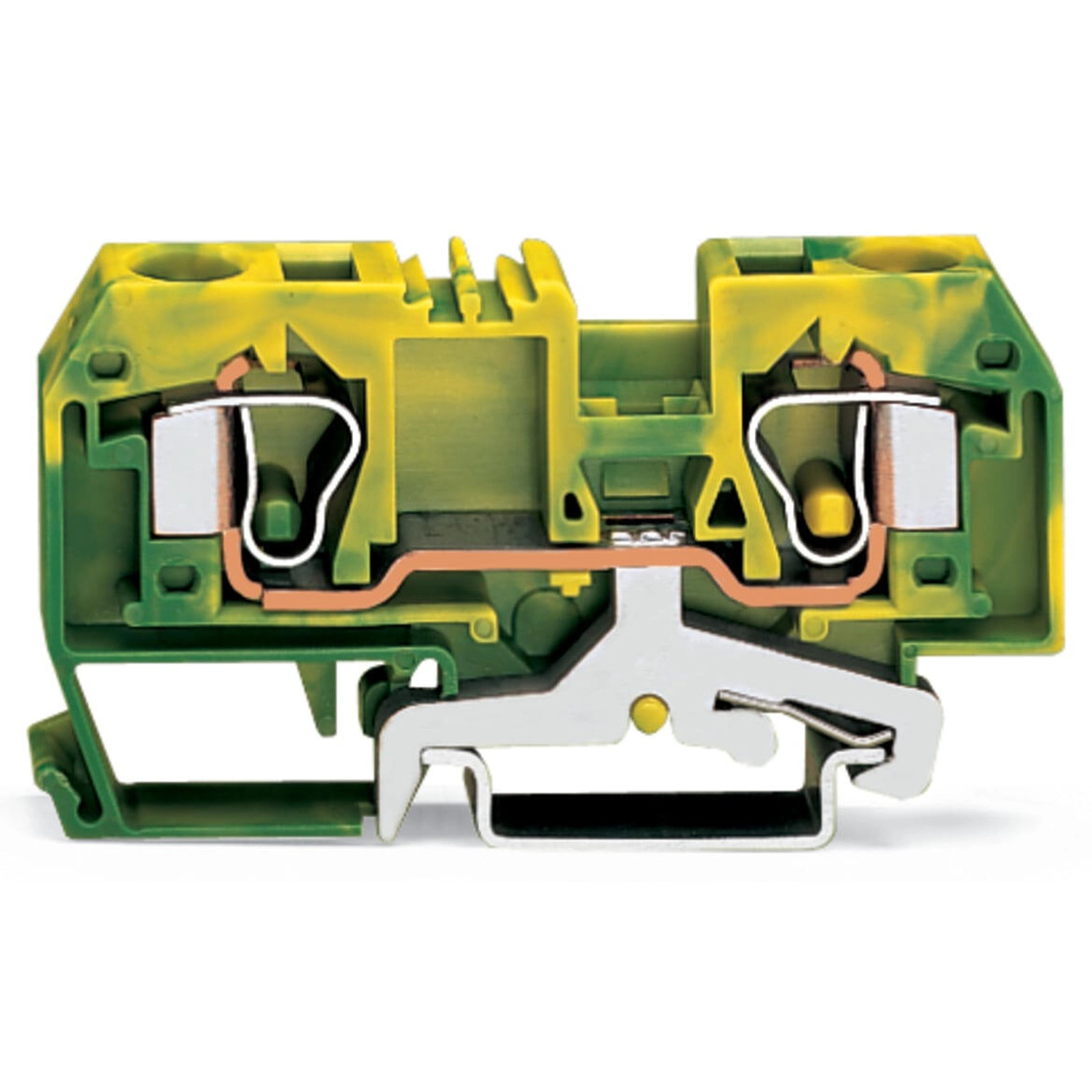

Földelősorkapocs, 284-es sorozat, CAGE CLAMP®. A Wago 284-907/999-950 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 12–13 mm csupaszítási hosszt kell alkalmazni. A földelősorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, biztosítva a kapcsolat stabilitását. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,2–10 mm². A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető.
A Wago 284-907/999-950 zöld-sárga kétvezetékes földelő sorkapocs DIN 35 × 15 mm és DIN 35 × 7,5 mm sínhez készült. Két bekötési pontját a földelő érintkező a szerelősínnel kapcsolja össze. A CAGE CLAMP csatlakozások működtetőszerszámmal kezelhetők, csupaszolási hosszuk 12–13 mm. Ez a változat Ex e II alkalmazásokhoz megadott kivitel; a konkrét beépítéshez a gyári robbanásvédelmi feltételeket is figyelembe kell venni.
Részletes műszaki adatok
Villamos adatok
| Értékelési szabvány | IEC/EN 60947-7-2 |
|---|---|
| Túlfeszültségi kategória / szennyezettségi fok | III/3; III/2; II/2 |
| Névleges feszültség, impulzusfeszültség és áram; III/3, III/2 és II/2 | –; –; – mindhárom kiértékelési oszlopban |
Csatlakozási adatok

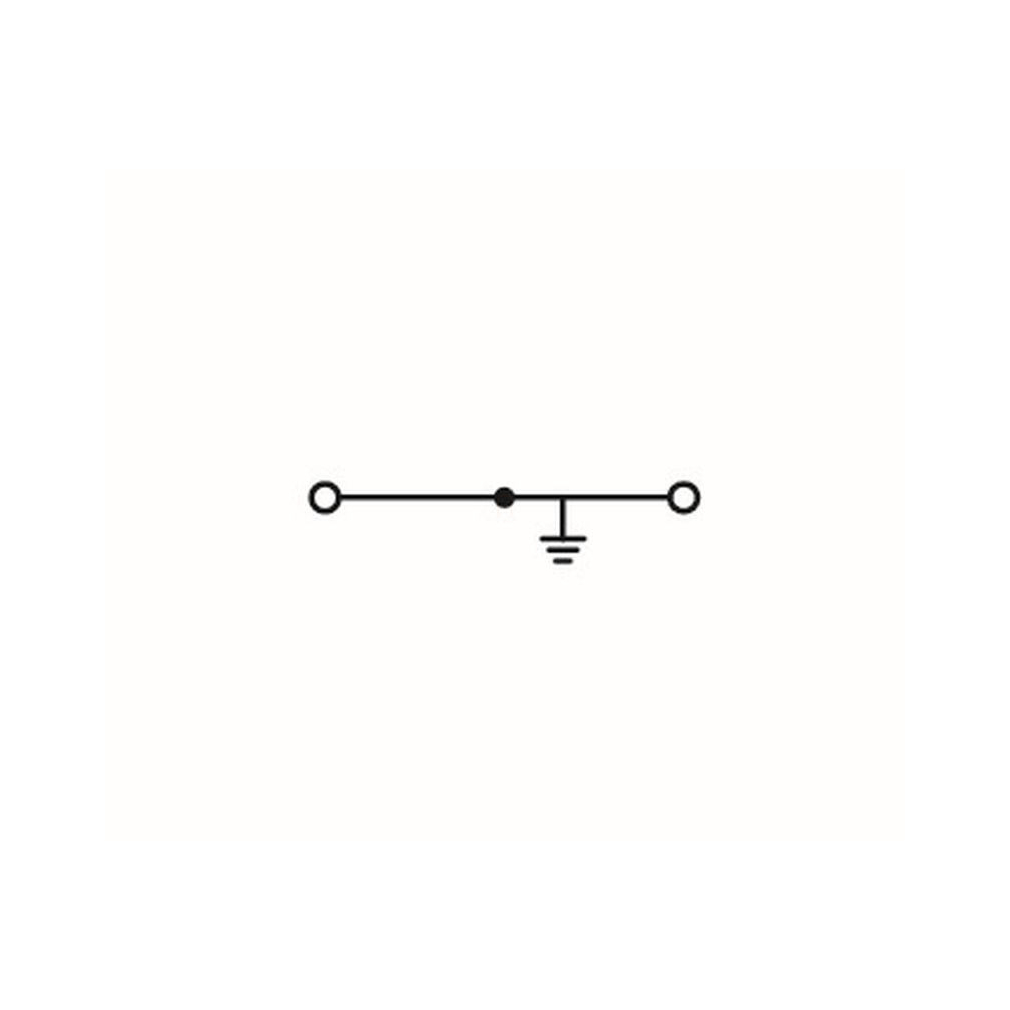

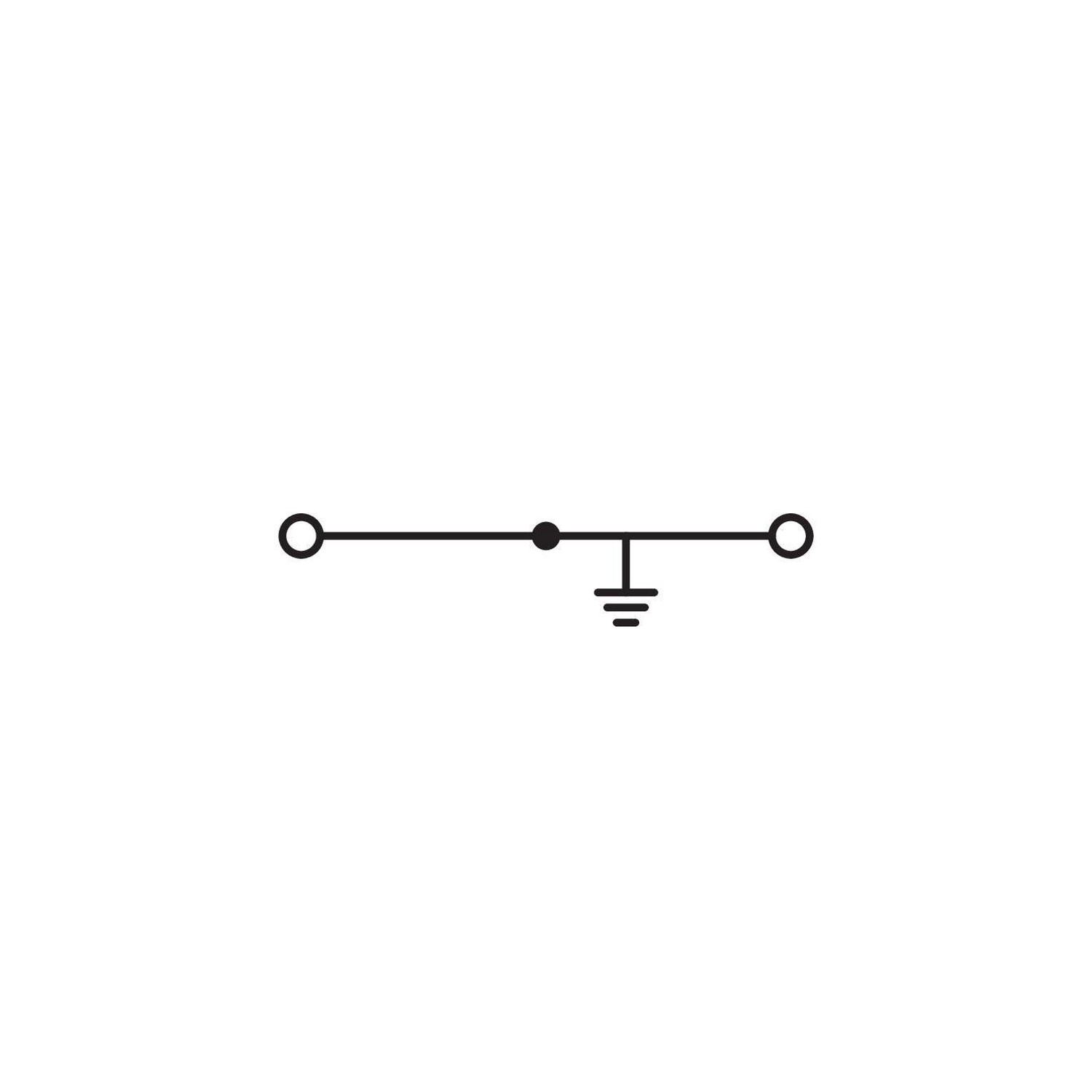

| Csatlakozási pontok / potenciálok / szintek | 2 / 1 / 1 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezetőanyag a CAGE CLAMP csatlakozásnál | Réz |
| Tömör vezeték; CAGE CLAMP | 0,2 … 10 mm² / 24 … 8 AWG |
| Finom elemi szálas vezeték; CAGE CLAMP | 0,2 … 10 mm² / 24 … 8 AWG |
| Csupaszolási hossz; CAGE CLAMP | 12–13 mm / 0,47 … 0,51 inch |
| Bekötés iránya | Felső |
Mechanikai, anyag- és környezeti adatok
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 78 mm / 3,071 inch |
| Mélység a DIN kalapsín felső részétől | 35 mm / 1,378 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,29 MJ |
| Tömeg | 31,6 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Kialakítás | Vízszintes típus |

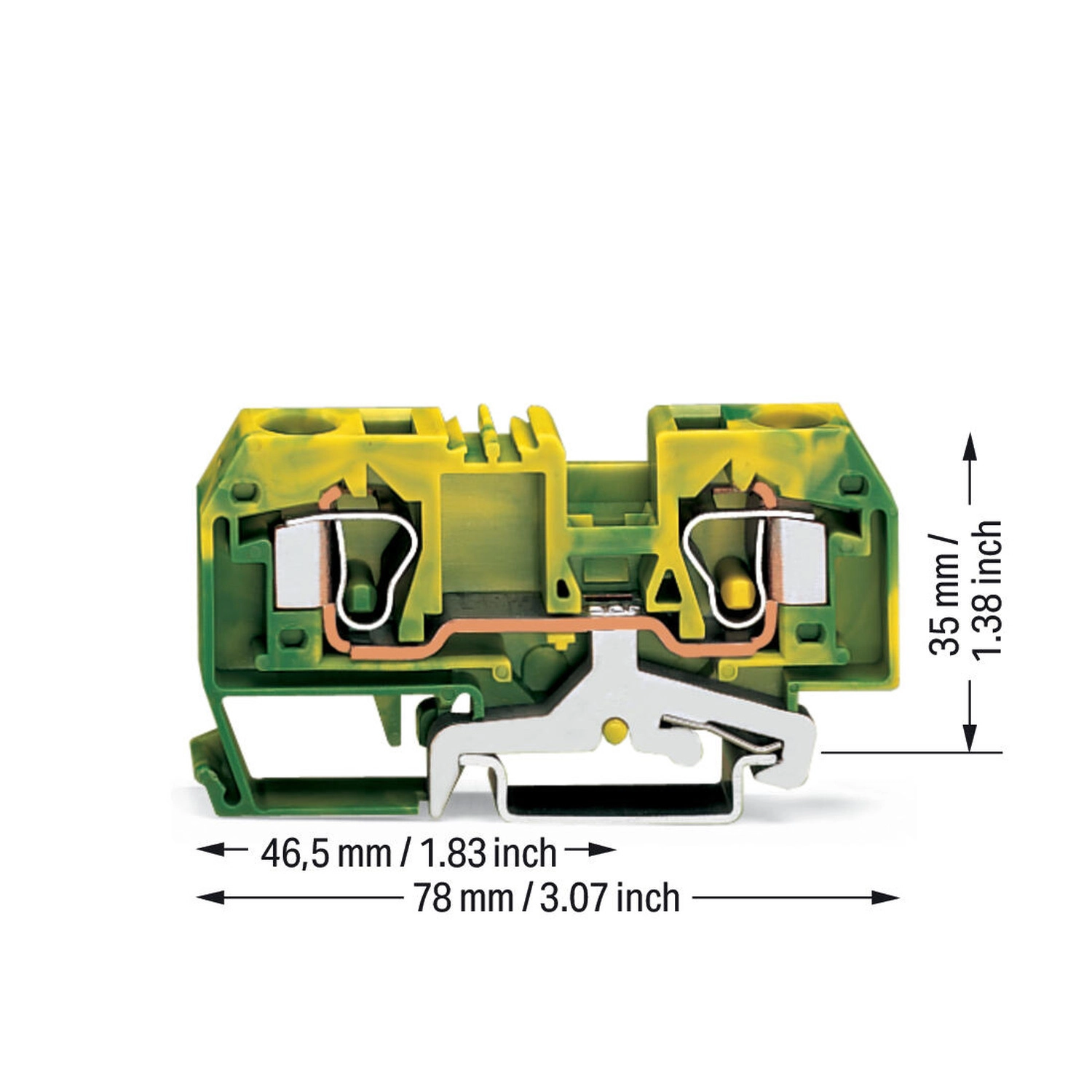

| Oldalnézet vízszintes teljes mérete | 78 mm |
| Oldalnézet külön jelölt vízszintes részmérete | 46,5 mm |
Tanúsítványok és nyilatkozatok
| CCA | EN 60947; NTR NL-7379 |
|---|---|
| KEMA/KEUR | EN 60947; 2178517.01 |
| UL | UL 1059; 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
| ABS | EN 60947; 24-0152298-PDA |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| AEx | UL 60079; E185892 (AEx e II illetve Ex e II) |
| ATEX | EN 60079; PTB 98 ATEX 3133 U (II 2 G Ex eb IIC illetve I M 2 Ex eb I Mb) |
| CCC | GB/T 3836.3; 2020312313000176 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | IEC 60079; IECEx PTB 14.0046U (Ex eb IIC Gb és Ex eb I Mb) |
Szükséges kiegészítők
| 284-331 | Elválasztólap; 2 mm vastag; túlméretes; világosszürke |
|---|---|
| 284-330 | Vég- és válaszlap; 2,5 mm vastag; világosszürke |
Opcionális kiegészítők
| 284-422 | Áthidaló; szigetelt; sárga-zöld |
|---|---|
| 284-402 | Áthidaló; szigetelt; szürke |
| 284-409 | Áthidaló; szigetelt; szürke |
| 284-400 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-267 | Érvéghüvely; Hüvely 4 mm² / AWG12; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-108 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-208 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8mm; részben szigetelt szárral; többszínű |
| 284-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolat tartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Alkalmazási feltételek
| Földelési kapcsolat | A DIN-sínre pattintott földelő sorkapocs közvetlen elektromos kapcsolatot hoz létre a sínnel. |
|---|---|
| PE és átmenő sorkapocs közösítése | Rövidrezáró áthidalóval csak a sorkapocs hátsó oldala felől végezhető. A szükséges jelölésen túl a gyártó sárga-zöld rövidrezáró áthidalót javasol. |
| Ex e II kivitel | Megfelelő Ex e II alkalmazásokhoz; az alkalmazási előírások a Technical Section / Technical Explications dokumentumban találhatók. |
| Ex e / Ex i elválasztás | EN 50020 szerint az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm szükséges. A példában a 209-190 a 279–282 sorozat kétvezetékes, a 209-191 a 279–282 sorozat két-, három- és négyvezetékes sorkapcsaihoz tartozik. |
| Ex e vég- vagy elválasztólap | A kúszóutak és légközök követelményeihez egy átmenő és egy földelő sorkapocs közé vég- vagy elválasztólapot kell beilleszteni. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|---|
| REACH jelöltlista anyaga | Ólom |
| CAS-szám | 7439-92-1 |
| SCIP – Ausztria | 975681da-e1f7-4c22-a8b9-f166ce7d4d22 |
| SCIP – Belgium | f4a4ea3a-51da-481d-9573-9b65be29a1a2 |
| SCIP – Bulgária | 3a60ee20-2194-4f58-8d0c-7d54cf120019 |
| SCIP – Csehország | b4ea592a-09ee-4a01-b90d-4dd4c67ec17c |
| SCIP – Dánia | 4c2cb0b7-56e7-415b-86da-0a6e8f47c2ae |
| SCIP – Finnország | 30cb21b0-936e-495b-9da7-33a46294183d |
| SCIP – Franciaország | 4aeb8849-5709-40f4-99bd-b8df53805c55 |
| SCIP – Németország | d4160361-836e-4899-8324-39b7e879b922 |
| SCIP – Magyarország | 64af9b8e-eeac-40fb-af6b-9465f571fd83 |
| SCIP – Olaszország | abfed6b6-f5d6-423d-a496-173cbc2fcde7 |
| SCIP – Hollandia | 3f1dd232-e5ba-4874-99a7-975676367dfc |
| SCIP – Lengyelország | ec263587-833a-4ae2-9f58-1d7cc5f8ea97 |
| SCIP – Románia | d6eba643-6acc-47fd-8614-6e29458fc299 |
| SCIP – Svédország | b46acac2-bbd3-4ac6-ac07-71935fb82574 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen sínre szerelhető?
DIN 35 × 15 mm és DIN 35 × 7,5 mm sínre.
Mekkora a csupaszolási hossz?
12–13 mm a CAGE CLAMP csatlakozásnál.
Hány bekötési pontja van?
2 bekötési pontja és egy potenciálja van.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
284-907/999-950
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
31,58 g/db
Cikkszám
4045454091910
Vélemények (0)
Vásárlói vélemények
termék értékelése
