Wago 284-902 2 vezetékes átmenő sorkapocs, 10 mm², CAGE CLAMP, középső jelölés, DIN 35 × 15 és 35 × 7,5, narancssárga
RRP:1 214 Ft/db
1 128 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
999 Ft/db
nettó 787 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 284-es sorozat, CAGE CLAMP®. A Wago 284-902 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 12–13 mm csupaszítási hosszt kell alkalmazni. Az átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a vezetők gyors és biztonságos csatlakoztatására. Hagyományos átmenő vezetékezésre és potenciálelosztásra alkalmas változatok állnak rendelkezésre. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,2–10 mm². A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető.
A Wago 284-902 narancssárga kétvezetékes átmenő sorkapocs 10 mm² névleges keresztmetszettel, két csatlakozási ponttal és egy közös potenciállal. Felső bekötésű CAGE CLAMP csatlakozása működtetőszerszámmal kezelhető. Szélessége 10 mm, középső jelöléssel és DIN 35 × 15 vagy DIN 35 × 7,5 mm sínre rögzíthető kialakítással készül. Az IEC/EN 60947-7-1 szerinti III. túlfeszültségi kategória / 3. szennyezettségi fok esetén 800 V, 8 kV és 57 A a megadott névleges érték.
Villamos adatok és veszteség
| Értékelés szabványa | IEC/EN 60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 57 A |
| III. túlfeszültségi kategória / 2. szennyezettségi fok | Nincs külön feszültség-, impulzusfeszültség- vagy áramérték megadva (–) |
| II. túlfeszültségi kategória / 2. szennyezettségi fok | Nincs külön feszültség-, impulzusfeszültség- vagy áramérték megadva (–) |
| Veszteségi teljesítmény pólusonként/potenciálonként | 1,8194 W |
| A veszteségi adat névleges árama | 57 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00056 Ω |
Csatlakozás, méretek és anyagok
| Kivitel | Kétvezetékes átmenő sorkapocs; 284-es sorozat |
|---|---|
| Névleges keresztmetszet | 10 mm² |
| Csatlakozási pontok száma | 2 |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszámmal |
| Csatlakoztatható vezető anyaga | Réz |
| Tömör vezeték | 0,2 … 10 mm² / 24 … 8 AWG |
| Finom elemi szálas vezeték | 0,2 … 10 mm² / 24 … 8 AWG |
| Csupaszolási hossz | 12 … 13 mm / 0,47 … 0,51 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 78 mm / 3,071 inch |
| Mélység a DIN-sín felső élétől | 35 mm / 1,378 inch |
| Rögzítés | DIN 35 kalapsín; 35 × 15 és 35 × 7,5 mm sínhez |
| Jelölés helye | Középső jelölés |
| Szín | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,313 MJ |
| Tömeg | 23,2 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Egyedi alkalmazási feltételek
| Vezeték és érvéghüvely | A 0,2–10 mm² tartomány a tömör és finom elemi szálas rézvezető saját adata. Érvéghüvelyes vezetéknél a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot kell használni. A tartozéklistában szereplő érvéghüvelyek saját méretei nem módosítják ezt a feltételt. |
|---|---|
| Fordított beépítés | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
| Acél DIN-sín és PEN | Az acél DIN-sínek nem alkalmasak EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN (földelő- és nullvezető) alkalmazásokhoz. Ez a korlátozás nem teszi az átmenő sorkapcsot PE- vagy PEN-kapoccsá. |
| Áthidaló beültetése | A rövidrezáró áthidalót lefelé kell nyomni a teljes behelyezésig. Különböző méretű sorkapcsok redukáló áthidalókkal közösíthetők. |
| Többpólusú vizsgálódugó | A vizsgálódugót és a távtartó modulokat össze kell pattintani; a 10 mm-es sorkapocsszélességhez legfeljebb 10 pólusú vizsgálódugómodul készíthető. A modulok közvetlenül az áramvezető sín áthidaló nyílásába dugaszolhatók. |

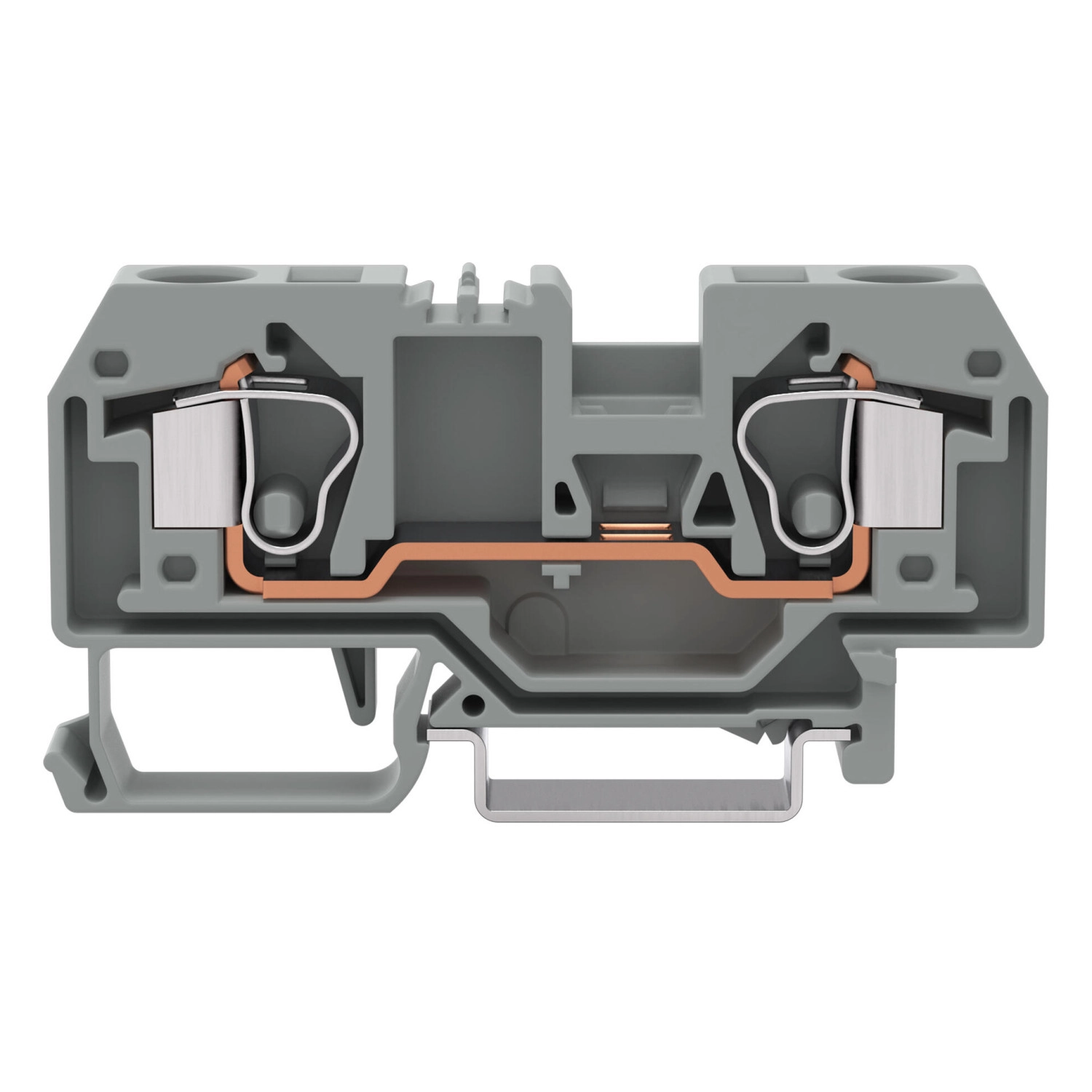

| Szín és illusztráció | A saját termék színe narancssárga. A metszeti és szerelési képek részben hasonló kivitelű sorkapcsot mutatnak; az eltérő képszín nem termékszín-megadás. |
| Tanúsítványok hatóköre | A saját jóváhagyási listán általános és hajózási tanúsítványok szerepelnek. Robbanásveszélyes alkalmazáshoz külön Ex-tanúsítvány vagy Ex-névleges adat nincs ezen a listán megadva. |
| Redukáló áthidaló véglapjai | A szükséges tartozékok között felsorolt 284-367 és 284-357 véglap leírása kifejezetten a kétvezetékes 284-901 típust nevezi meg; a feltételt a többi színváltozatnál sem terjesztjük ki új állítással. |
| Vizsgálódugó tartozék szerepe | A 709-310 B-típusú banándugómodul leírásában a 282-es sorozat és 6 mm² szerepel; ezek a tartozék saját megadásai. A 10 mm-es sorkapocsszélességhez készített, legfeljebb 10 pólusú szerelési példa külön feltétel. |
| Névleges adatok feltétele | A 800 V, 8 kV és 57 A az IEC/EN 60947-7-1 szerinti III/3 oszlophoz tartozik; a másik két oszlop üres megadásait nem töltjük ki ezekkel. A veszteségi adat 57 A esetére érvényes. |
| Saját geometriai megadás | A saját táblázat 10 mm szélességet, 78 mm magasságot és 35 mm DIN-sín feletti mélységet közöl. A saját első oldalon nincs méretezett 46,5 mm-es részméretrajz; más színváltozat rajzadata nem kerül ide. |

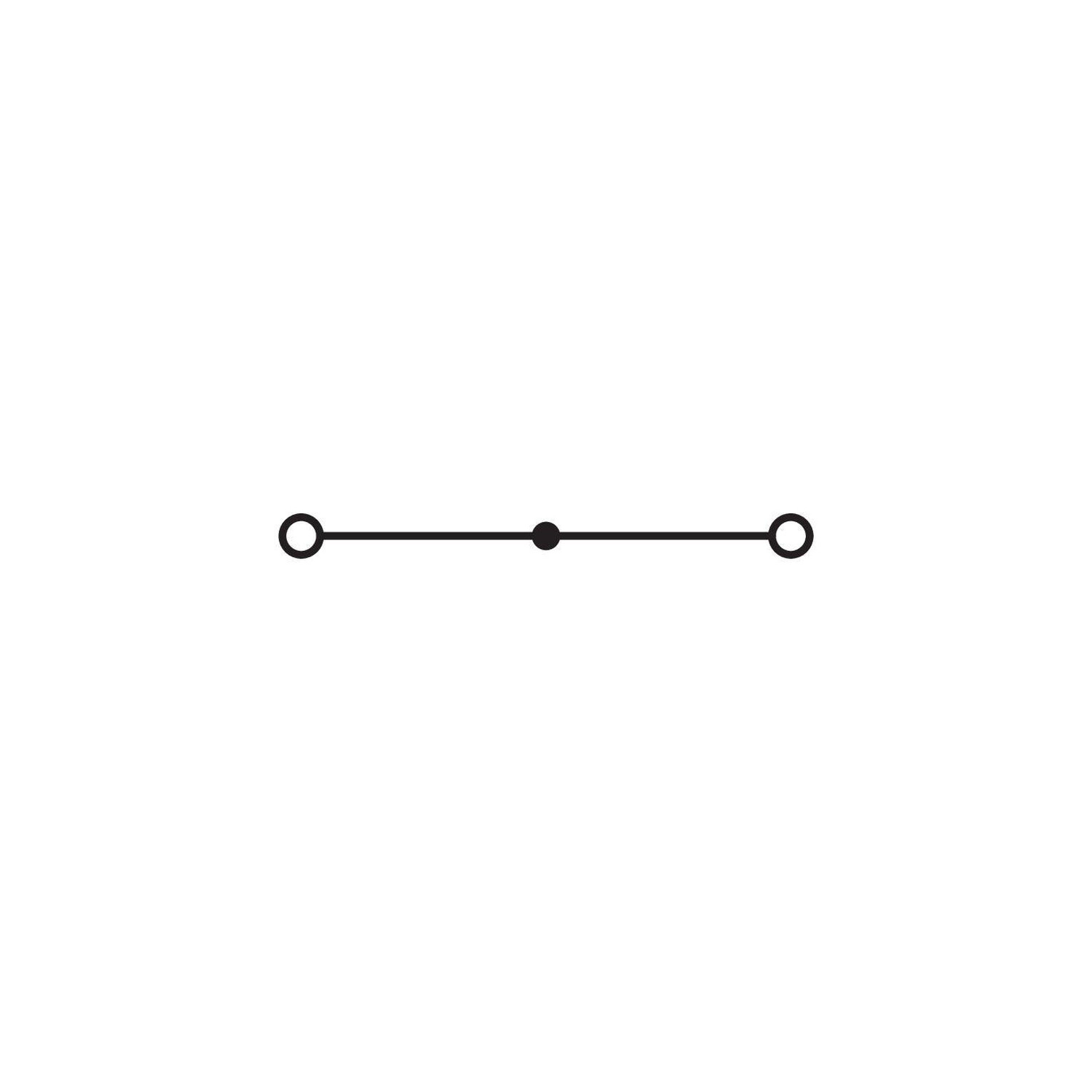

| Áramköri jel | A két csatlakozási pont folytonos, közös potenciálú átmenő kapcsolat; nincs bontó- vagy védővezető-funkció megadva. |
| Vezetékelőkészítés | Az általános leírás szerint a CAGE CLAMP használatához érvéghüvely krimpelése nem szükséges. A 12–13 mm-es csupaszolási előírás ettől még érvényes. Érvéghüvely választásakor az egy mérettel nagyobb sorkapocsra vonatkozó külön előírás érvényes. |
Szerelés és kezelés
| Rögzítés | Pattintsd a sorkapcsot a DIN-sínre; a gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Vezeték behelyezése | A CAGE CLAMP kapocspontot működtetőszerszámmal működtesd a vezeték behelyezéséhez. A vezeték 12–13 mm hosszon legyen csupaszolva. |
| Érvéghüvelyes vezeték | A vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot használj. |
| Tömör vezeték eltávolítása | A CAGE CLAMP csatlakozást működtetőszerszámmal nyitva tartva húzd ki a tömör vezetéket. |
| Közösítés | A rövidrezáró áthidalót nyomd lefelé a teljes behelyezésig. Eltérő méretű sorkapcsokhoz redukáló áthidalót használj. |
| Vizsgálat | A 209-170 vizsgálóadapterrel végezhető vizsgálat. A vizsgálódugót és távtartó modulokat pattintsd össze, legfeljebb 10 pólusú modulhoz a 10 mm-es sorkapocsszélességen. A modul közvetlenül az áramvezető sín áthidaló nyílásába dugaszolható. |
| Burkolás | A figyelmeztető jelöléseket a működtetőnyílásokba helyezd. Az ujjvédővel zárd le a nem használt bekötési pontot. |
| Jelölés | Használd a WMB jelölőrendszert a sorkapocs jelöléséhez. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA; EN 60947; NTR NL-7379 |
|---|---|
| CSA | CSA Group; C22.2; 1536073 |
| KEMA/KEUR | DEKRA; EN 60947; 2178517.01 |
| UL | UL 1059; 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN 60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Szükséges kiegészítők
| 284-329 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 284-326 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 284-328 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 284-325 | Vég- és válaszlap; 2,5 mm vastag; szürke |
| 284-367 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2 vezetékes 284-901 sorkapcsoknak; narancssárga |
| 284-357 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2 vezetékes 284-901 sorkapcsoknak; szürke |
Opcionális kiegészítők
| 284-422 | Áthidaló; szigetelt; sárga-zöld |
|---|---|
| 284-402 | Áthidaló; szigetelt; szürke |
| 284-409 | Áthidaló; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 284-413 | Redukáló áthidaló; 284/282-től 282/281-ig sorozatokhoz; szigetelt; szürke |
| 284-400 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 709-310 | B-típusú banándugó modul; moduláris; megfelelő a WAGO 282-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal; 6,00 mm²; szürke |
| 709-311 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-267 | Érvéghüvely; Hüvely 4 mm² / AWG12; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-108 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-208 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 284-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor-áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35-sínektől; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
12–13 mm.
Milyen vezetékhez használható?
Tömör és finom elemi szálas rézvezetőhöz, 0,2–10 mm² tartományban; érvéghüvely használatakor az egy mérettel nagyobb sorkapocsra vonatkozó feltételt is be kell tartani.
Mekkora a névleges árama?
57 A, az IEC/EN 60947-7-1 szerinti III/3 feltétel mellett.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
narancs
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
284-902
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
23,23 g/db
Cikkszám
4044918305754
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 284-902 2 vezetékes átmenő sorkapocs, 10 mm², CAGE CLAMP, középső jelölés, DIN 35 × 15 és 35 × 7,5, narancssárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 284-902 |
| GTIN / EAN | 4044918305754 |
| Terméktípus | Kétvezetékes átmenő sorkapocs |
Villamos adatok és veszteség
| Értékelés szabványa | IEC/EN 60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 57 A |
| III. túlfeszültségi kategória / 2. szennyezettségi fok | Nincs külön feszültség-, impulzusfeszültség- vagy áramérték megadva (–) |
| II. túlfeszültségi kategória / 2. szennyezettségi fok | Nincs külön feszültség-, impulzusfeszültség- vagy áramérték megadva (–) |
| Veszteségi teljesítmény pólusonként/potenciálonként | 1,8194 W |
| A veszteségi adat névleges árama | 57 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00056 Ω |
Csatlakozás, méretek és anyagok
| Kivitel | Kétvezetékes átmenő sorkapocs; 284-es sorozat |
|---|---|
| Névleges keresztmetszet | 10 mm² |
| Csatlakozási pontok száma | 2 |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszámmal |
| Csatlakoztatható vezető anyaga | Réz |
| Tömör vezeték | 0,2 … 10 mm² / 24 … 8 AWG |
| Finom elemi szálas vezeték | 0,2 … 10 mm² / 24 … 8 AWG |
| Csupaszolási hossz | 12 … 13 mm / 0,47 … 0,51 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség | 10 mm / 0,394 inch |
| Magasság | 78 mm / 3,071 inch |
| Mélység a DIN-sín felső élétől | 35 mm / 1,378 inch |
| Rögzítés | DIN 35 kalapsín; 35 × 15 és 35 × 7,5 mm sínhez |
| Jelölés helye | Középső jelölés |
| Szín | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,313 MJ |
| Tömeg | 23,2 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Egyedi alkalmazási feltételek
| Vezeték és érvéghüvely | A 0,2–10 mm² tartomány a tömör és finom elemi szálas rézvezető saját adata. Érvéghüvelyes vezetéknél a vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot kell használni. A tartozéklistában szereplő érvéghüvelyek saját méretei nem módosítják ezt a feltételt. |
|---|---|
| Fordított beépítés | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
| Acél DIN-sín és PEN | Az acél DIN-sínek nem alkalmasak EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN (földelő- és nullvezető) alkalmazásokhoz. Ez a korlátozás nem teszi az átmenő sorkapcsot PE- vagy PEN-kapoccsá. |
| Áthidaló beültetése | A rövidrezáró áthidalót lefelé kell nyomni a teljes behelyezésig. Különböző méretű sorkapcsok redukáló áthidalókkal közösíthetők. |
| Többpólusú vizsgálódugó | A vizsgálódugót és a távtartó modulokat össze kell pattintani; a 10 mm-es sorkapocsszélességhez legfeljebb 10 pólusú vizsgálódugómodul készíthető. A modulok közvetlenül az áramvezető sín áthidaló nyílásába dugaszolhatók. |
| Szín és illusztráció | A saját termék színe narancssárga. A metszeti és szerelési képek részben hasonló kivitelű sorkapcsot mutatnak; az eltérő képszín nem termékszín-megadás. |
| Tanúsítványok hatóköre | A saját jóváhagyási listán általános és hajózási tanúsítványok szerepelnek. Robbanásveszélyes alkalmazáshoz külön Ex-tanúsítvány vagy Ex-névleges adat nincs ezen a listán megadva. |
| Redukáló áthidaló véglapjai | A szükséges tartozékok között felsorolt 284-367 és 284-357 véglap leírása kifejezetten a kétvezetékes 284-901 típust nevezi meg; a feltételt a többi színváltozatnál sem terjesztjük ki új állítással. |
| Vizsgálódugó tartozék szerepe | A 709-310 B-típusú banándugómodul leírásában a 282-es sorozat és 6 mm² szerepel; ezek a tartozék saját megadásai. A 10 mm-es sorkapocsszélességhez készített, legfeljebb 10 pólusú szerelési példa külön feltétel. |
| Névleges adatok feltétele | A 800 V, 8 kV és 57 A az IEC/EN 60947-7-1 szerinti III/3 oszlophoz tartozik; a másik két oszlop üres megadásait nem töltjük ki ezekkel. A veszteségi adat 57 A esetére érvényes. |
| Saját geometriai megadás | A saját táblázat 10 mm szélességet, 78 mm magasságot és 35 mm DIN-sín feletti mélységet közöl. A saját első oldalon nincs méretezett 46,5 mm-es részméretrajz; más színváltozat rajzadata nem kerül ide. |
| Áramköri jel | A két csatlakozási pont folytonos, közös potenciálú átmenő kapcsolat; nincs bontó- vagy védővezető-funkció megadva. |
| Vezetékelőkészítés | Az általános leírás szerint a CAGE CLAMP használatához érvéghüvely krimpelése nem szükséges. A 12–13 mm-es csupaszolási előírás ettől még érvényes. Érvéghüvely választásakor az egy mérettel nagyobb sorkapocsra vonatkozó külön előírás érvényes. |
Szerelés és kezelés
| Rögzítés | Pattintsd a sorkapcsot a DIN-sínre; a gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Vezeték behelyezése | A CAGE CLAMP kapocspontot működtetőszerszámmal működtesd a vezeték behelyezéséhez. A vezeték 12–13 mm hosszon legyen csupaszolva. |
| Érvéghüvelyes vezeték | A vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot használj. |
| Tömör vezeték eltávolítása | A CAGE CLAMP csatlakozást működtetőszerszámmal nyitva tartva húzd ki a tömör vezetéket. |
| Közösítés | A rövidrezáró áthidalót nyomd lefelé a teljes behelyezésig. Eltérő méretű sorkapcsokhoz redukáló áthidalót használj. |
| Vizsgálat | A 209-170 vizsgálóadapterrel végezhető vizsgálat. A vizsgálódugót és távtartó modulokat pattintsd össze, legfeljebb 10 pólusú modulhoz a 10 mm-es sorkapocsszélességen. A modul közvetlenül az áramvezető sín áthidaló nyílásába dugaszolható. |
| Burkolás | A figyelmeztető jelöléseket a működtetőnyílásokba helyezd. Az ujjvédővel zárd le a nem használt bekötési pontot. |
| Jelölés | Használd a WMB jelölőrendszert a sorkapocs jelöléséhez. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA; EN 60947; NTR NL-7379 |
|---|---|
| CSA | CSA Group; C22.2; 1536073 |
| KEMA/KEUR | DEKRA; EN 60947; 2178517.01 |
| UL | UL 1059; 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN 60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Szükséges kiegészítők
| 284-329 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 284-326 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 284-328 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 284-325 | Vég- és válaszlap; 2,5 mm vastag; szürke |
| 284-367 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2 vezetékes 284-901 sorkapcsoknak; narancssárga |
| 284-357 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2 vezetékes 284-901 sorkapcsoknak; szürke |
Opcionális kiegészítők
| 284-422 | Áthidaló; szigetelt; sárga-zöld |
|---|---|
| 284-402 | Áthidaló; szigetelt; szürke |
| 284-409 | Áthidaló; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 284-413 | Redukáló áthidaló; 284/282-től 282/281-ig sorozatokhoz; szigetelt; szürke |
| 284-400 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 709-310 | B-típusú banándugó modul; moduláris; megfelelő a WAGO 282-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal; 6,00 mm²; szürke |
| 709-311 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-267 | Érvéghüvely; Hüvely 4 mm² / AWG12; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-108 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-208 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 284-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor-áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35-sínektől; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.05. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 284-902 2 vezetékes átmenő sorkapocs, 10 mm², CAGE CLAMP, középső jelölés, DIN 35 × 15 és 35 × 7,5, narancssárga használati útmutató
DIN-sín és rögzítés
Pattintsd a sorkapcsot a DIN-sínre; a gyorsszerelő kulcsok megakadályozzák a fordított beszerelést.
DIN 35 × 15 és DIN 35 × 7,5 mm sínhez. Az acél DIN-sínek EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN-alkalmazásokhoz nem használhatók. A sorkapocs szerelvényből való eltávolítását működtetőszerszám segíti.
Vezeték és CAGE CLAMP csatlakozás
Felső bekötésű csatlakozás rézvezetőhöz. Tömör és finom elemi szálas vezeték: 0,2–10 mm² / 24–8 AWG; csupaszolás 12–13 mm / 0,47–0,51 inch. Működtetőszerszámként a 210-721 szerepel, 5,5 × 0,8 mm pengével.
A CAGE CLAMP kapocspontot működtetőszerszámmal működtesd a vezeték behelyezéséhez. A vezeték 12–13 mm hosszon legyen csupaszolva.
A vezeték névleges keresztmetszeténél egy mérettel nagyobb méretű sorkapcsot használj.
A CAGE CLAMP csatlakozást működtetőszerszámmal nyitva tartva húzd ki a tömör vezetéket.
Közösítés
A rövidrezáró áthidalót nyomd lefelé a teljes behelyezésig. Eltérő méretű sorkapcsokhoz redukáló áthidalót használj.
Ellenőrzés és mérés
A 209-170 vizsgálóadapterrel végezhető vizsgálat. A vizsgálódugót és távtartó modulokat pattintsd össze, legfeljebb 10 pólusú modulhoz a 10 mm-es sorkapocsszélességen. A modul közvetlenül az áramvezető sín áthidaló nyílásába dugaszolható.
Burkolás és jelölés
A figyelmeztető jelöléseket a működtetőnyílásokba helyezd. Az ujjvédővel zárd le a nem használt bekötési pontot.
Használd a WMB jelölőrendszert a sorkapocs jelöléséhez.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
