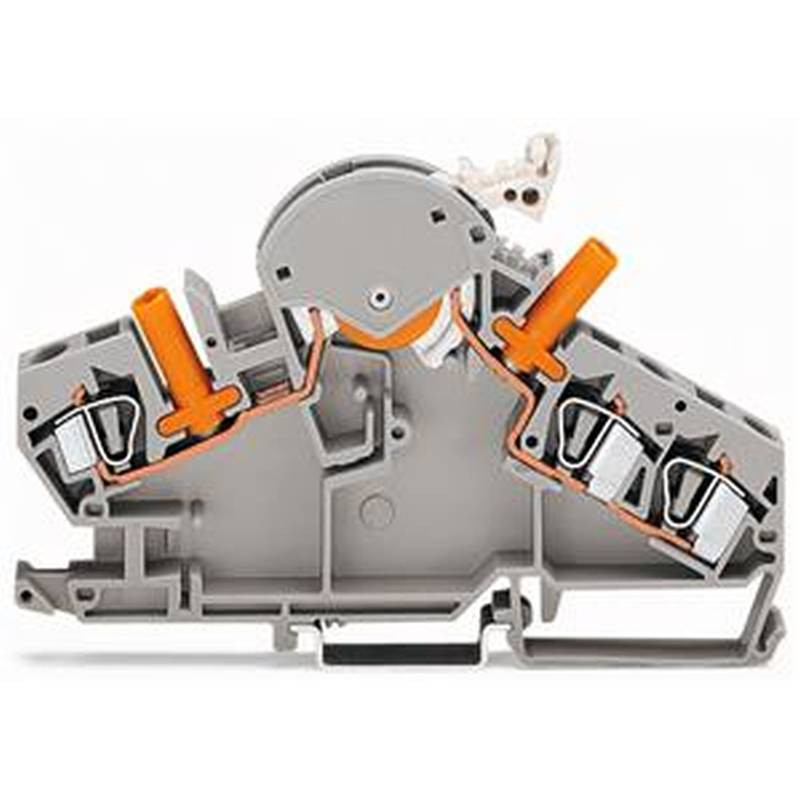

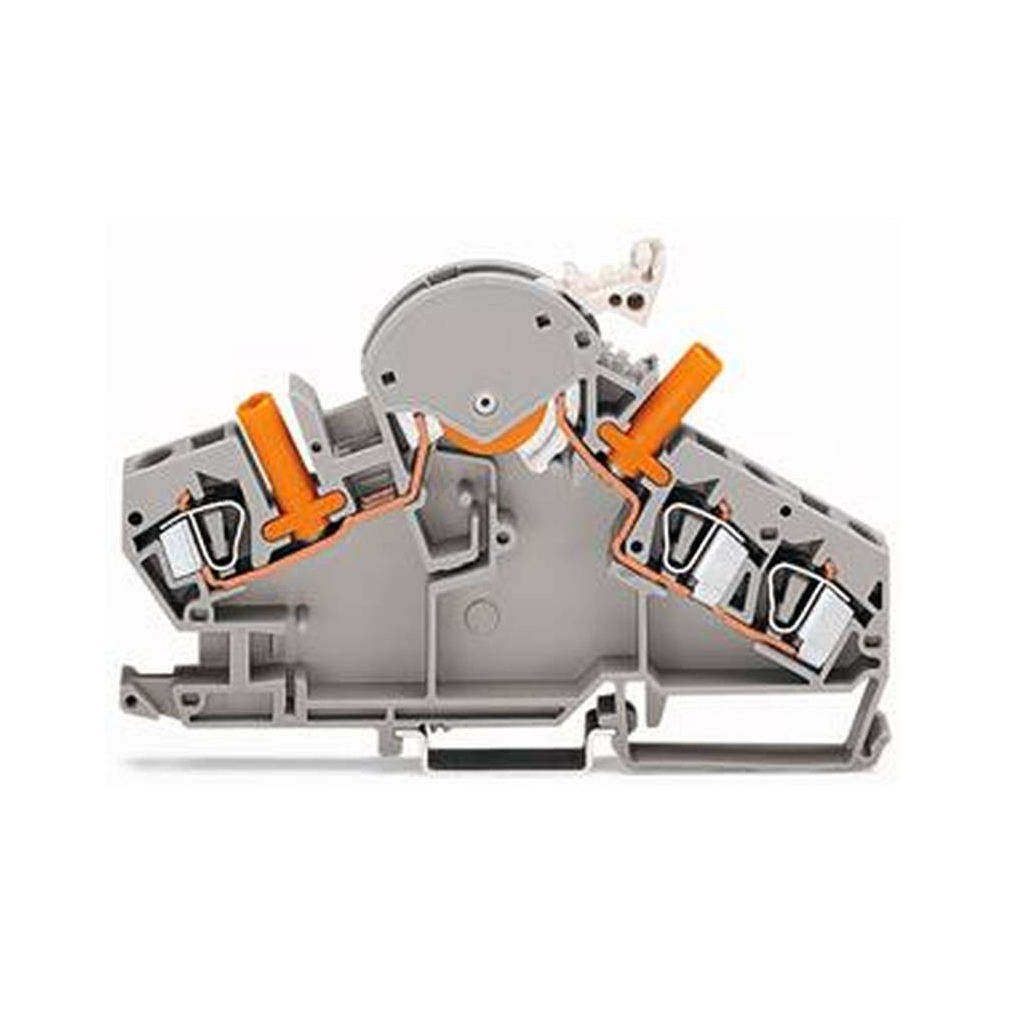

Wago 282-860 3 vezetékes bontható/teszt sorkapocs, például feszültségváltó köréhez, érintésvédett vizsgálóaljzatok, 4 mm átmérőjű vizsgálódugóhoz, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 6 mm², CAGE CLAMP®, szürke
RRP:4 988 Ft/db
4 640 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
4 107 Ft/db
nettó 3 234 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

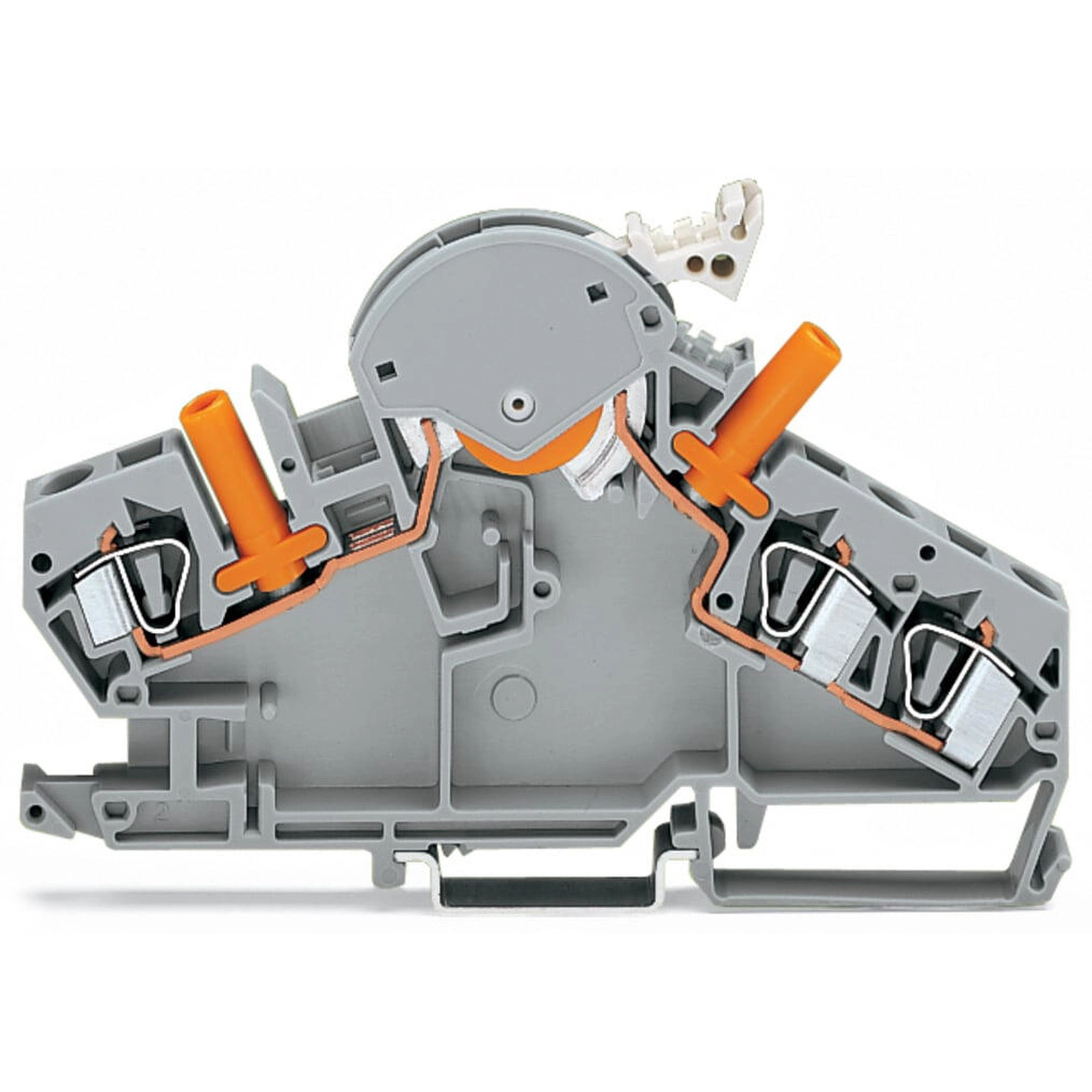

Feszültségváltó-sorkapocs, 282-es sorozat, CAGE CLAMP®. A Wago 282-860 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 12–13 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,2–6 mm².
A Wago 282-860 szürke háromvezetékes bontó- és vizsgáló-sorkapocs feszültségváltó körhöz CAGE CLAMP csatlakozással készül. Feszültségváltó körben használható bontási és vizsgálati kialakítással, érintésvédett vizsgálóaljzatokkal.
Villamos adatok és feltételeik
| IEC/EN szerinti névleges adatok; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 30 A |
|---|---|
| Veszteségi teljesítmény potenciálonként | 0,702 W |
| A veszteségi adat névleges árama | 30 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
Vezetékek és csatlakozás
| Névleges keresztmetszet | 6 mm² |
|---|---|
| Csatlakozási pontok száma | 3 |
| Potenciálok száma | 2 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Tömör vezeték | 0,2–6 mm² / 24–10 AWG |
| Finom elemi szálas vezeték | 0,2–6 mm² / 24–10 AWG |
| Csupaszolási hossz | 12–13 mm / 0,47–0,51 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 8 mm / 0,315 inch |
|---|---|
| Magasság | 122 mm / 4,803 inch |
| Mélység a DIN-sín felső élétől | 75 mm / 2,953 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,68 MJ |
| Tömeg | 43,2 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Kialakítás | Döntött |

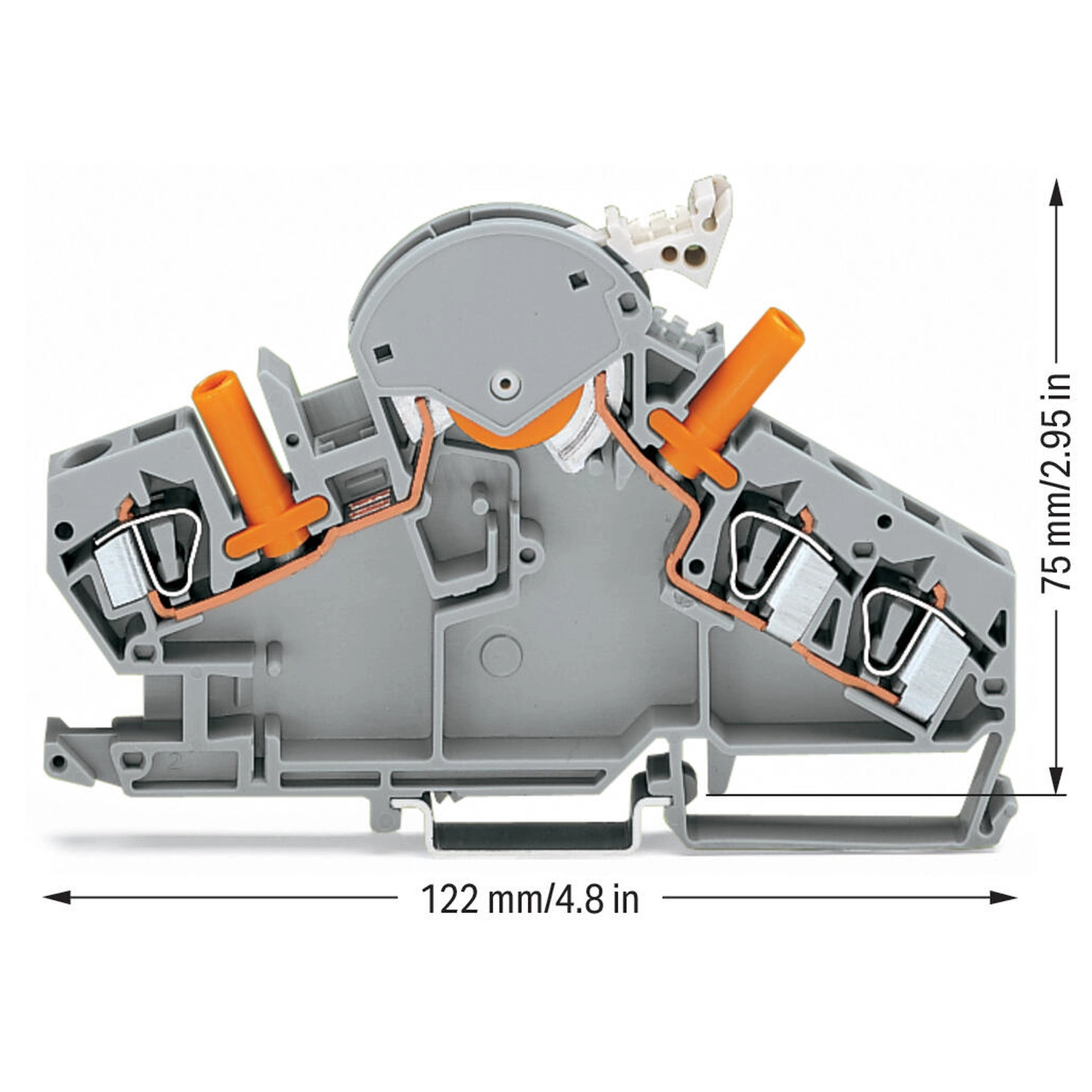

| Méretábra méretei | 122 mm / 4,8 inch vízszintesen; 75 mm / 2,95 inch függőlegesen. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 8027 |
|---|---|
| cURus | Underwriters Laboratories Inc. UL 1059 UL-USL45172-6187121-81704991-1 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-136074 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
| 282-386 | Vég- és válaszlap; 1,5 mm vastag; plombálási lehetőség nélkül; narancssárga |
|---|---|
| 282-391 | Vég- és válaszlap; 1,5 mm vastag; plombálási lehetőség nélkül; szürke |
| 282-387 | Vég- és válaszlap; 1,5 mm vastag; plombálási lehetőséggel; narancssárga |
| 282-392 | Vég- és válaszlap; 1,5 mm vastag; plombálási lehetőséggel; szürke |
Opcionális kiegészítők
| 282-422 | Áthidaló; szigetelt; sárga-zöld |
|---|---|
| 282-402 | Áthidaló; szigetelt; szürke |
| 282-409 | Áthidaló; szigetelt; szürke |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-267 | Érvéghüvely; hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 282-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-143 | Csoportjelölő-tartó; szürke |
| 209-144 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 794-5554/000-006 | WMB-jelölőkártya; kártyaként; Feliratozott; U/V; mindkét jelölésből 50 darab; nyújtható 5 mm-től 5,2 mm-ig; Vízszintes jelölés; bepattintható típus; kék |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 282-384 | Reteszelő; leválasztóhoz; sárga |
| 210-254 | többszörös összekötéshez; retesz többszörös összekötéshez; 1 m hosszú; átlátszó |
| 282-881 | Összekötő fedél; retesz többszörös összekötéshez; 1 pólusú; átlátszó |
| 282-882 | Összekötő fedél; retesz többszörös összekötéshez; 2 pólusú; átlátszó |
| 282-883 | Összekötő fedél; retesz többszörös összekötéshez; 3 pólusú; átlátszó |
| 282-884 | Összekötő fedél; retesz többszörös összekötéshez; 4 pólusú; átlátszó |
| 282-885 | Összekötő fedél; retesz többszörös összekötéshez; 5 pólusú; átlátszó |
| 282-886 | Összekötő fedél; retesz többszörös összekötéshez; 6 pólusú; átlátszó |
| 282-887 | Összekötő fedél; retesz többszörös összekötéshez; 7 pólusú; átlátszó |
| 282-888 | Összekötő fedél; retesz többszörös összekötéshez; 8 pólusú; átlátszó |
| 709-154 | Burkolat; Típus 2; megfelelő burkolattartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283–285 sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279–281 sorozatok kétemeletes és háromemeletes sorkapcsaihoz; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 282-866 | Átmenő sorkapocs; az egyfázisú feszültségváltó mérőkészletének példájában 1 darab szerepel. |
Kezelés és alkalmazás
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használj 5,5 × 0,8 mm-es élű működtetőszerszámot. |
|---|---|
| Kiegészítő CAGE CLAMP csatlakozás | A mérőeszköz oldalán további CAGE CLAMP csatlakozás található például vezetékáthidaló-lánchoz vagy külső feszültség alkalmazásához. |
| Közösítés és vizsgálat | További közösítés az áramkörhöz tartozó rövidrezáró áthidalókkal végezhető; a transzformátor oldalán a 209-170 vizsgálóadapterrel lehet vizsgálni. |
| Érintésvédett vizsgálócsatlakozás | Az érintésvédett vizsgálóaljzatok érintésvédett, 4 mm átmérőjű vizsgálódugókhoz készülnek. |
| Jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
| Retesz működése | A retesz a két rovátkolt helyzet egyikébe pattan, így megakadályozza a leválasztókar véletlen működtetését. |
| Többpólusú kapcsolás | A reteszelt kapcsolat mechanikusan összekapcsol több kart a többpólusú kapcsolási alkalmazásokhoz. |
| Átlátszó zárófedél | Pattintsd az átlátszó zárófedelet 1–8 leválasztókarra. A fedél mechanikusan összekapcsolja a leválasztókat a többpólusú alkalmazásokhoz, és védi a jelölőket. |
| Plombálás feltétele | Plombálás akkor alkalmazható, ha a leválasztókar „I” helyzetben van. |
| Egyfázisú feszültségváltó mérőkészletének példája | 1 × 282-860 bontó/vizsgáló sorkapocs, 1 × 282-866 átmenő sorkapocs és 1 × 282-386 narancssárga véglap; ezen felül zárófedél és retesz szükséges. |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentességgel. |
|---|---|
| RoHS-mentesség | 6(c) |
| CAS-szám | 7439-92-1 |
| REACH jelöltlistás anyag | Ólom |
| SCIP bejelentési szám – Ausztria | b6a1a0c4-d967-4b73-8264-26b7a2f1d673 |
| SCIP bejelentési szám – Belgium | 5ebb27a6-ee6f-4403-a9a0-751475daa89c |
| SCIP bejelentési szám – Bulgária | 567463bd-b2ea-492d-a674-b0b9acbbcde1 |
| SCIP bejelentési szám – Csehország | a619f96d-b58c-410e-8fd1-53850ca1a501 |
| SCIP bejelentési szám – Dánia | f6a9b199-87c7-4912-ae06-d08a16701e27 |
| SCIP bejelentési szám – Finnország | 7022eb2d-b0ab-4b2a-abdc-41b2488711cd |
| SCIP bejelentési szám – Franciaország | da6eaec0-36d7-411f-b90f-67535d957947 |
| SCIP bejelentési szám – Németország | af398722-937d-4dd7-aeb1-810d9003d387 |
| SCIP bejelentési szám – Magyarország | 63a1d84f-4936-4ad9-aa06-97f889d1507e |
| SCIP bejelentési szám – Olaszország | fee9f4f1-c537-4eb4-b1db-936fda0ac347 |
| SCIP bejelentési szám – Hollandia | 366fe36f-fa9a-4127-9c70-153f70314e68 |
| SCIP bejelentési szám – Lengyelország | af1ca10e-1941-400f-9b8c-eb51550e5cb0 |
| SCIP bejelentési szám – Románia | ae8d26f7-0f2c-47fc-a70b-6f87514b1c6d |
| SCIP bejelentési szám – Svédország | fd945375-eb0b-421e-a1cd-1779018cef66 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
12–13 mm.
Milyen csatlakozástechnikával készül?
CAGE CLAMP csatlakozással.
Mekkora vezeték csatlakoztatható?
Tömör és finom elemi szálas rézvezeték 0,2–6 mm² / 24–10 AWG tartományban.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
282-860
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
43,19 g/db
Cikkszám
4044918651325
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 282-860 3 vezetékes bontható/teszt sorkapocs, például feszültségváltó köréhez, érintésvédett vizsgálóaljzatok, 4 mm átmérőjű vizsgálódugóhoz, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 6 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 282-860 |
| GTIN / EAN | 4044918651325 |
| Terméktípus | Háromvezetékes bontó- és vizsgáló-sorkapocs feszültségváltó körhöz |
Villamos adatok és feltételeik
| IEC/EN szerinti névleges adatok; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 30 A |
|---|---|
| Veszteségi teljesítmény potenciálonként | 0,702 W |
| A veszteségi adat névleges árama | 30 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
Vezetékek és csatlakozás
| Névleges keresztmetszet | 6 mm² |
|---|---|
| Csatlakozási pontok száma | 3 |
| Potenciálok száma | 2 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Tömör vezeték | 0,2–6 mm² / 24–10 AWG |
| Finom elemi szálas vezeték | 0,2–6 mm² / 24–10 AWG |
| Csupaszolási hossz | 12–13 mm / 0,47–0,51 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 8 mm / 0,315 inch |
|---|---|
| Magasság | 122 mm / 4,803 inch |
| Mélység a DIN-sín felső élétől | 75 mm / 2,953 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,68 MJ |
| Tömeg | 43,2 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Kialakítás | Döntött |
| Méretábra méretei | 122 mm / 4,8 inch vízszintesen; 75 mm / 2,95 inch függőlegesen. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 8027 |
|---|---|
| cURus | Underwriters Laboratories Inc. UL 1059 UL-USL45172-6187121-81704991-1 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-136074 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
| 282-386 | Vég- és válaszlap; 1,5 mm vastag; plombálási lehetőség nélkül; narancssárga |
|---|---|
| 282-391 | Vég- és válaszlap; 1,5 mm vastag; plombálási lehetőség nélkül; szürke |
| 282-387 | Vég- és válaszlap; 1,5 mm vastag; plombálási lehetőséggel; narancssárga |
| 282-392 | Vég- és válaszlap; 1,5 mm vastag; plombálási lehetőséggel; szürke |
Opcionális kiegészítők
| 282-422 | Áthidaló; szigetelt; sárga-zöld |
|---|---|
| 282-402 | Áthidaló; szigetelt; szürke |
| 282-409 | Áthidaló; szigetelt; szürke |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-267 | Érvéghüvely; hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 282-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-143 | Csoportjelölő-tartó; szürke |
| 209-144 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 794-5554/000-006 | WMB-jelölőkártya; kártyaként; Feliratozott; U/V; mindkét jelölésből 50 darab; nyújtható 5 mm-től 5,2 mm-ig; Vízszintes jelölés; bepattintható típus; kék |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 282-384 | Reteszelő; leválasztóhoz; sárga |
| 210-254 | többszörös összekötéshez; retesz többszörös összekötéshez; 1 m hosszú; átlátszó |
| 282-881 | Összekötő fedél; retesz többszörös összekötéshez; 1 pólusú; átlátszó |
| 282-882 | Összekötő fedél; retesz többszörös összekötéshez; 2 pólusú; átlátszó |
| 282-883 | Összekötő fedél; retesz többszörös összekötéshez; 3 pólusú; átlátszó |
| 282-884 | Összekötő fedél; retesz többszörös összekötéshez; 4 pólusú; átlátszó |
| 282-885 | Összekötő fedél; retesz többszörös összekötéshez; 5 pólusú; átlátszó |
| 282-886 | Összekötő fedél; retesz többszörös összekötéshez; 6 pólusú; átlátszó |
| 282-887 | Összekötő fedél; retesz többszörös összekötéshez; 7 pólusú; átlátszó |
| 282-888 | Összekötő fedél; retesz többszörös összekötéshez; 8 pólusú; átlátszó |
| 709-154 | Burkolat; Típus 2; megfelelő burkolattartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283–285 sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279–281 sorozatok kétemeletes és háromemeletes sorkapcsaihoz; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 282-866 | Átmenő sorkapocs; az egyfázisú feszültségváltó mérőkészletének példájában 1 darab szerepel. |
Kezelés és alkalmazás
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használj 5,5 × 0,8 mm-es élű működtetőszerszámot. |
|---|---|
| Kiegészítő CAGE CLAMP csatlakozás | A mérőeszköz oldalán további CAGE CLAMP csatlakozás található például vezetékáthidaló-lánchoz vagy külső feszültség alkalmazásához. |
| Közösítés és vizsgálat | További közösítés az áramkörhöz tartozó rövidrezáró áthidalókkal végezhető; a transzformátor oldalán a 209-170 vizsgálóadapterrel lehet vizsgálni. |
| Érintésvédett vizsgálócsatlakozás | Az érintésvédett vizsgálóaljzatok érintésvédett, 4 mm átmérőjű vizsgálódugókhoz készülnek. |
| Jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
| Retesz működése | A retesz a két rovátkolt helyzet egyikébe pattan, így megakadályozza a leválasztókar véletlen működtetését. |
| Többpólusú kapcsolás | A reteszelt kapcsolat mechanikusan összekapcsol több kart a többpólusú kapcsolási alkalmazásokhoz. |
| Átlátszó zárófedél | Pattintsd az átlátszó zárófedelet 1–8 leválasztókarra. A fedél mechanikusan összekapcsolja a leválasztókat a többpólusú alkalmazásokhoz, és védi a jelölőket. |
| Plombálás feltétele | Plombálás akkor alkalmazható, ha a leválasztókar „I” helyzetben van. |
| Egyfázisú feszültségváltó mérőkészletének példája | 1 × 282-860 bontó/vizsgáló sorkapocs, 1 × 282-866 átmenő sorkapocs és 1 × 282-386 narancssárga véglap; ezen felül zárófedél és retesz szükséges. |
Származás és besorolás
| Származási ország | Kína |
|---|---|
| Vámtarifaszám | 85365080000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-26 |
| eCl@ss 9.0 | 27-14-11-26 |
| ETIM 9.0 | EC000902 |
| ETIM 10.0 | EC000902 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentességgel. |
|---|---|
| RoHS-mentesség | 6(c) |
| CAS-szám | 7439-92-1 |
| REACH jelöltlistás anyag | Ólom |
| SCIP bejelentési szám – Ausztria | b6a1a0c4-d967-4b73-8264-26b7a2f1d673 |
| SCIP bejelentési szám – Belgium | 5ebb27a6-ee6f-4403-a9a0-751475daa89c |
| SCIP bejelentési szám – Bulgária | 567463bd-b2ea-492d-a674-b0b9acbbcde1 |
| SCIP bejelentési szám – Csehország | a619f96d-b58c-410e-8fd1-53850ca1a501 |
| SCIP bejelentési szám – Dánia | f6a9b199-87c7-4912-ae06-d08a16701e27 |
| SCIP bejelentési szám – Finnország | 7022eb2d-b0ab-4b2a-abdc-41b2488711cd |
| SCIP bejelentési szám – Franciaország | da6eaec0-36d7-411f-b90f-67535d957947 |
| SCIP bejelentési szám – Németország | af398722-937d-4dd7-aeb1-810d9003d387 |
| SCIP bejelentési szám – Magyarország | 63a1d84f-4936-4ad9-aa06-97f889d1507e |
| SCIP bejelentési szám – Olaszország | fee9f4f1-c537-4eb4-b1db-936fda0ac347 |
| SCIP bejelentési szám – Hollandia | 366fe36f-fa9a-4127-9c70-153f70314e68 |
| SCIP bejelentési szám – Lengyelország | af1ca10e-1941-400f-9b8c-eb51550e5cb0 |
| SCIP bejelentési szám – Románia | ae8d26f7-0f2c-47fc-a70b-6f87514b1c6d |
| SCIP bejelentési szám – Svédország | fd945375-eb0b-421e-a1cd-1779018cef66 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.04. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 282-860 3 vezetékes bontható/teszt sorkapocs, például feszültségváltó köréhez, érintésvédett vizsgálóaljzatok, 4 mm átmérőjű vizsgálódugóhoz, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 6 mm², CAGE CLAMP®, szürke használati útmutató
Vezeték és előkészítés
| Névleges keresztmetszet | 6 mm² |
|---|---|
| Csatlakozási pontok száma | 3 |
| Potenciálok száma | 2 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Tömör vezeték | 0,2–6 mm² / 24–10 AWG |
| Finom elemi szálas vezeték | 0,2–6 mm² / 24–10 AWG |
| Csupaszolási hossz | 12–13 mm / 0,47–0,51 inch |
| Bekötési irány | Felső bekötés |
Kezelés és alkalmazás
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használj 5,5 × 0,8 mm-es élű működtetőszerszámot. |
|---|---|
| Kiegészítő CAGE CLAMP csatlakozás | A mérőeszköz oldalán további CAGE CLAMP csatlakozás található például vezetékáthidaló-lánchoz vagy külső feszültség alkalmazásához. |
| Közösítés és vizsgálat | További közösítés az áramkörhöz tartozó rövidrezáró áthidalókkal végezhető; a transzformátor oldalán a 209-170 vizsgálóadapterrel lehet vizsgálni. |
| Érintésvédett vizsgálócsatlakozás | Az érintésvédett vizsgálóaljzatok érintésvédett, 4 mm átmérőjű vizsgálódugókhoz készülnek. |
| Jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
| Retesz működése | A retesz a két rovátkolt helyzet egyikébe pattan, így megakadályozza a leválasztókar véletlen működtetését. |
| Többpólusú kapcsolás | A reteszelt kapcsolat mechanikusan összekapcsol több kart a többpólusú kapcsolási alkalmazásokhoz. |
| Átlátszó zárófedél | Pattintsd az átlátszó zárófedelet 1–8 leválasztókarra. A fedél mechanikusan összekapcsolja a leválasztókat a többpólusú alkalmazásokhoz, és védi a jelölőket. |
| Plombálás feltétele | Plombálás akkor alkalmazható, ha a leválasztókar „I” helyzetben van. |
| Egyfázisú feszültségváltó mérőkészletének példája | 1 × 282-860 bontó/vizsgáló sorkapocs, 1 × 282-866 átmenő sorkapocs és 1 × 282-386 narancssárga véglap; ezen felül zárófedél és retesz szükséges. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
