Wago 282-821 bontható áramváltó-vizsgáló sorkapocs, 2 vezetékes, átmenő kapcsolás, érintésvédett 4 mm-es vizsgálóaljzatok, DIN 35 sínhez, 6 mm², CAGE CLAMP®, szürke
RRP:3 440 Ft/db
3 373 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 945 Ft/db
nettó 2 319 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

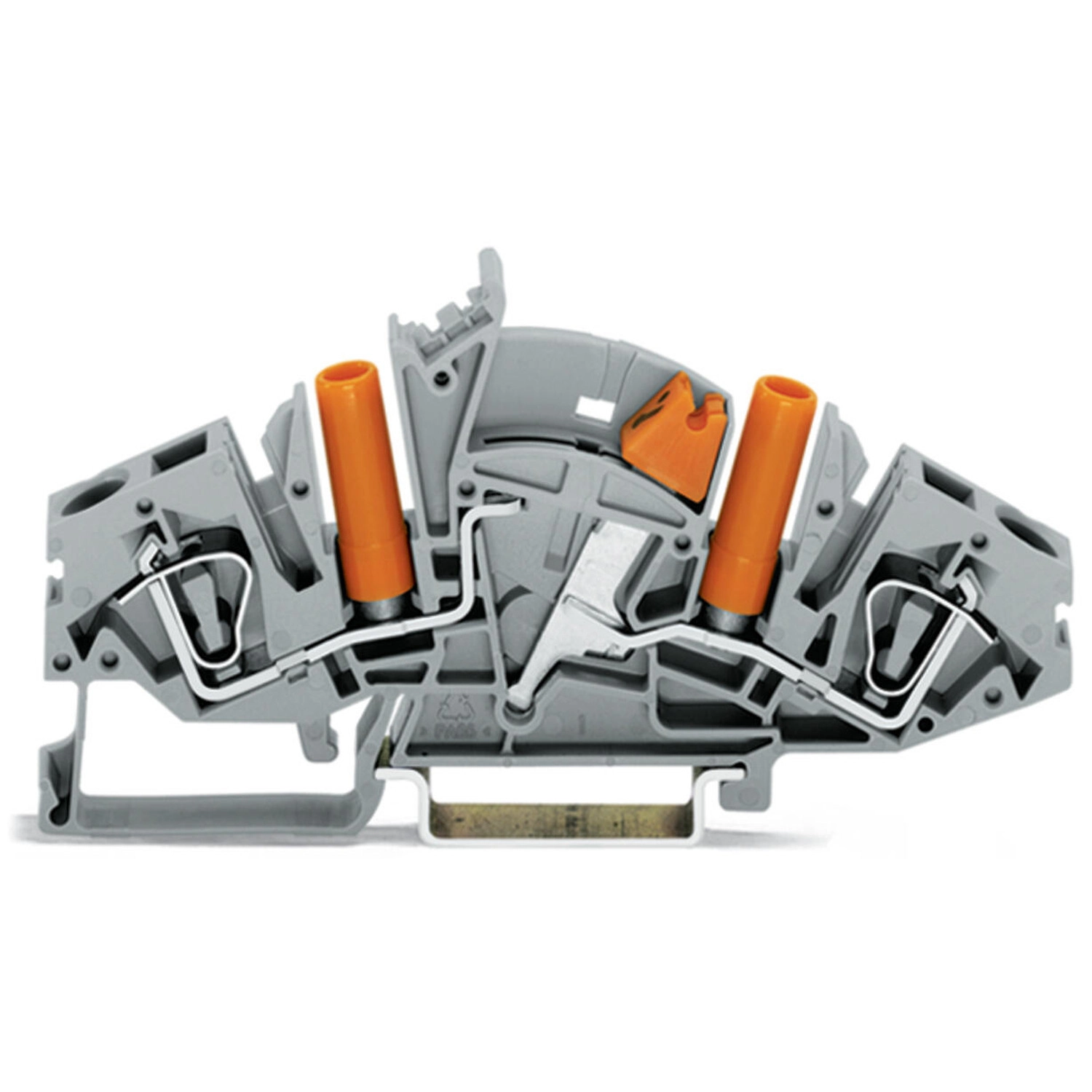

Áramváltó-sorkapocs, 282 sorozat, szürke. A Wago 282-821 áramváltó-sorkapocs az egyszerű villamos szerelést szolgálja. A vezetők csatlakoztatásakor 12–13 mm csupaszolási hossz szükséges. A CAGE CLAMP® vezetőcsatlakozók megbízható működést biztosítanak. A bevált, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípushoz használható. A vezető előkészítése, például érvéghüvely krimpelése nem szükséges. A sorkapocs 0,2–6 mm² keresztmetszetű vezetők csatlakoztatására alkalmas.
A Wago 282-821 áramváltóhoz készült bontható és vizsgáló sorkapocs CAGE CLAMP csatlakozással és DIN35-sínhez való kialakítással készül. A vizsgálóaljzatok érintésvédett, 4 mm-es vizsgálódugókhoz készültek.
Villamos adatok és feltételek
| Névleges feszültség, III/3 | 500 V |
|---|---|
| Méretezési túlfeszültség, III/3 | 6 kV |
| Névleges áram | 30 A |
| III/3 jelölés | III. túlfeszültségi kategória; 3. szennyezettségi fok. |
| Veszteségi teljesítmény potenciálonként | 0,702 W; 30 A-nél |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 2 |
|---|---|
| Összes potenciál száma | 2 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,2 … 6 mm² / 24 … 10 AWG |
| Finom elemi szálas vezeték | 0,2 … 6 mm² / 24 … 10 AWG |
| Csupaszolási hossz | 12 … 13 mm / 0,47 … 0,51 inch |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet a termékmegnevezésben | 6 mm² |

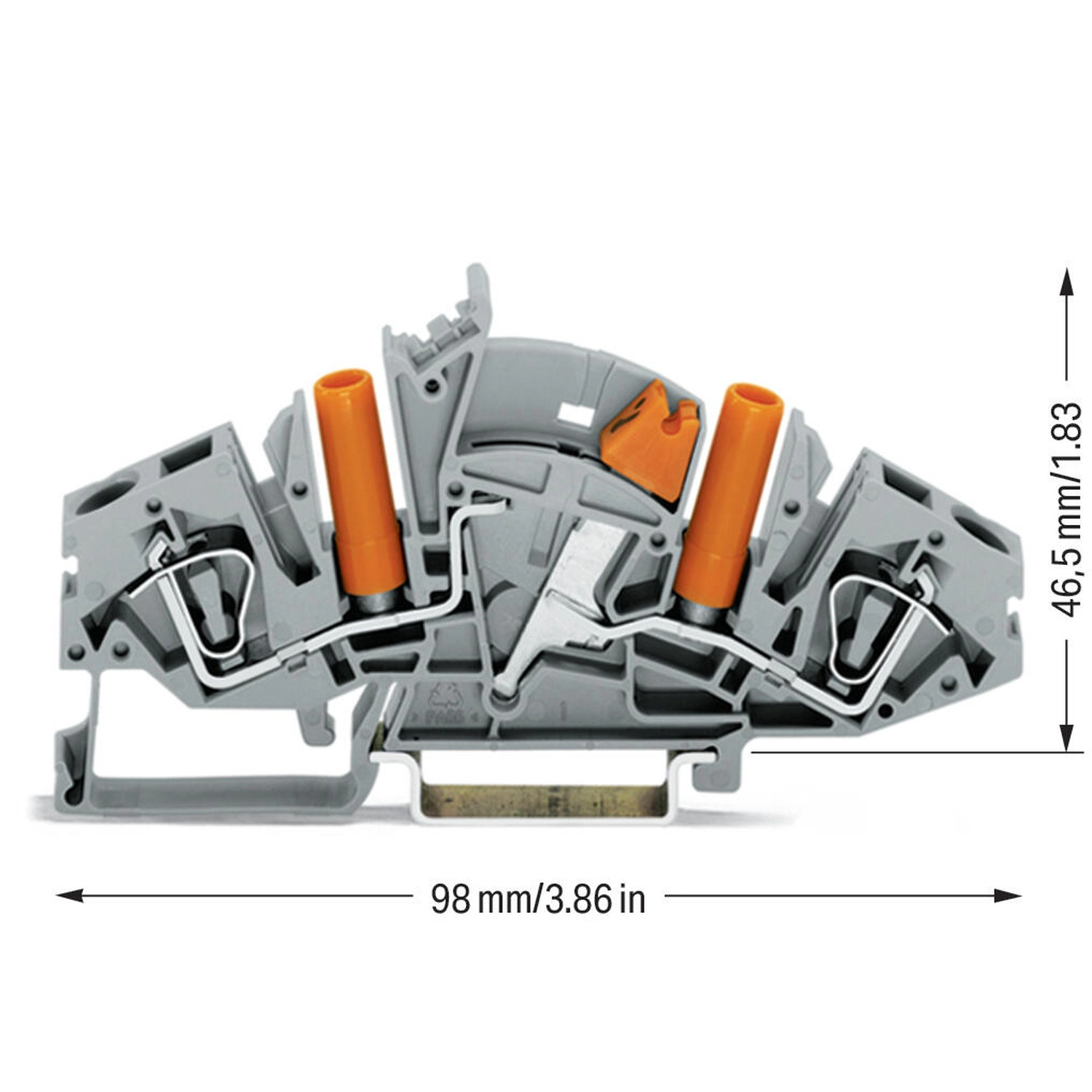

Méretek, anyag és környezet
| Szélesség | 8 mm / 0,315 inch |
|---|---|
| Magasság | 98 mm / 3,858 inch |
| Mélység a DIN kalapsín felső részétől | 46,5 mm / 1,831 inch |
| Kialakítás | döntött |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,347 MJ |
| Tömeg | 24,7 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín | DIN35 × 15 mm és DIN35 × 7,5 mm |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL 8027 |
|---|---|
| KEMA/KEUR – DEKRA | EN60947; 71-136074 |
| cURus – Underwriters Laboratories | UL1059; UL-US-L45172-6187121-81704991-1 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS – hajózás | EN60947; 24-0152298-PDA |
| DNV GL – hajózás | TAE00001V2 |
| PRS – hajózás | TE/1094/880590/23 |
Kezelés és alkalmazási feltételek
| Vezeték csatlakoztatása | A csupaszolt vezetéket a működtetőszerszámmal megnyitott CAGE CLAMP kapocspontba helyezd. |
|---|---|
| Biztonsági burkolatos áthidaló | A gyártói ábra előre reteszelt helyzetet, beépített hosszirányú kapcsolót, megemelt biztonsági fedelet, fedéllel való eltávolítást és szerszámos kiemelést mutat. |
| Vizsgálat | Érintésvédett, 4 mm átmérőjű vizsgálódugóval; ezt a WAGO nem forgalmazza, iparági beszállítók, például a Multi-Contact kínálják. |
| Áramváltó kapcsolási példáinak állapotai | a: normál működés; b: mért érték ellenőrzése, A referencia-árammérővel; c: a transzformátor rövidre zárása; d: relé vizsgálata külső feszültséggel. A két sorkapocs 1 és 2, a transzformátoroldali pontok k és l jelölésűek. |
Szükséges kiegészítők
| 282-365 | Vég- és válaszlap; 2 vezetékes átmenő kapcsoló leválasztó sorkapocshoz; 1,5 mm vastag; narancssárga |
|---|---|
| 282-360 | Vég- és válaszlap; 2 vezetékes átmenő kapcsoló leválasztó sorkapocshoz; 1,5 mm vastag; szürke |
Opcionális kiegészítők
| 282-440 | Áthidaló; 10 irányú; szigetelt; narancssárga |
|---|---|
| 282-432 | Áthidaló; 2 irányú; szigetelt; narancssárga |
| 282-432/100-000 | Áthidaló; 2 irányú; szigetelt; narancssárga |
| 282-433 | Áthidaló; 3 irányú; szigetelt; narancssárga |
| 282-433/100-000 | Áthidaló; 3 irányú; szigetelt; narancssárga |
| 282-434 | Áthidaló; 4 irányú; szigetelt; narancssárga |
| 282-434/100-000 | Áthidaló; 4 irányú; szigetelt; narancssárga |
| 282-435 | Áthidaló; 5 irányú; szigetelt; narancssárga |
| 282-436 | Áthidaló; 6 irányú; szigetelt; narancssárga |
| 282-437 | Áthidaló; 7 irányú; szigetelt; narancssárga |
| 282-438 | Áthidaló; 8 irányú; szigetelt; narancssárga |
| 282-439 | Áthidaló; 9 irányú; szigetelt; narancssárga |
| 282-435/011-000 | Áthidaló; szigetelt; narancssárga |
| 282-435/300-000 | Áthidaló; szigetelt; narancssárga |
| 282-435/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-436/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-436/304-000 | Áthidaló; szigetelt; narancssárga |
| 282-437/011-000 | Áthidaló; szigetelt; narancssárga |
| 282-437/012-000 | Áthidaló; szigetelt; narancssárga |
| 282-438/300-000 | Áthidaló; szigetelt; narancssárga |
| 282-438/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-439/011-000 | Áthidaló; szigetelt; narancssárga |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 216-267 | Érvéghüvely; hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 210-721 | Működtetőszerszám; penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 282-415 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 794-5553/000-002 | WMB-jelölőkártya; kártyaként; jelölt; k/l (50 mindegyik); nyújtható 5 mm-től 5,2 mm-ig; Vízszintes jelölés; bepattintható típus; sárga |
| 794-5554/000-006 | WMB-jelölőkártya; kártyaként; jelölt; U/V (mindegyik 50x); nyújtható 5 mm-től 5,2 mm-ig; Vízszintes jelölés; bepattintható típus; kék |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 282-370 | Reteszelő; leválasztóhoz; sárga |
| 282-372 | Toldóeszköz; retesz többszörös összekötéshez; 2 irányú; sárga |
| 282-373 | Toldóeszköz; retesz többszörös összekötéshez; 3 irányú; sárga |
| 282-374 | Toldóeszköz; retesz többszörös összekötéshez; 4 irányú; sárga |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Környezeti megfelelőség
| CAS-számok | 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | ólom |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c) |
| SCIP-bejelentés (Ausztria) | 6fbb9a04-4645-4d85-bf79-426675484fa7 |
| SCIP-bejelentés (Belgium) | fd46549d-bd3c-421e-bb3d-e94f76d9fda1 |
| SCIP-bejelentés (Bulgária) | 69a6a508-9e54-43a9-bc73-d181c501bc25 |
| SCIP-bejelentés (Csehország) | cae9f513-66c9-42fc-88b3-6cc93e536f24 |
| SCIP-bejelentés (Dánia) | 8cb11f6a-197d-4969-bc27-cd5a5483de33 |
| SCIP-bejelentés (Finnország) | 89e4ea45-9142-42cf-98fd-255e6843f54f |
| SCIP-bejelentés (Franciaország) | a1dc073a-0dbb-4a4f-a0db-7c5c94d9106b |
| SCIP-bejelentés (Németország) | 31d0e8d6-c170-49f2-b3e5-ffe1736f37b9 |
| SCIP-bejelentés (Magyarország) | ea57a924-8f18-45bd-a5d1-bc67c2bf0593 |
| SCIP-bejelentés (Olaszország) | eede8b96-df12-4ee2-9caf-9b2d47e01425 |
| SCIP-bejelentés (Hollandia) | 06a48e1c-11d2-4756-83e5-e2c78a251b17 |
| SCIP-bejelentés (Lengyelország) | 65c30c22-4db5-4aeb-8a93-22f088c88f52 |
| SCIP-bejelentés (Románia) | dfa980e2-0470-4b02-89dc-2e65534a0149 |
| SCIP-bejelentés (Svédország) | bbbf5c1d-f468-4348-b3de-220a7efb0476 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
12–13 mm.
Milyen csatlakozástechnikával készül?
CAGE CLAMP csatlakozással.
Mekkora a szélessége?
8 mm / 0,315 inch
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
282-821
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
24,77 g/db
Cikkszám
4050821227526
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 282-821 bontható áramváltó-vizsgáló sorkapocs, 2 vezetékes, átmenő kapcsolás, érintésvédett 4 mm-es vizsgálóaljzatok, DIN 35 sínhez, 6 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 282-821 |
| GTIN / EAN | 4050821227526 |
| Terméktípus | Bontható és vizsgáló sorkapocs áramváltóhoz |
Villamos adatok és feltételek
| Névleges feszültség, III/3 | 500 V |
|---|---|
| Méretezési túlfeszültség, III/3 | 6 kV |
| Névleges áram | 30 A |
| III/3 jelölés | III. túlfeszültségi kategória; 3. szennyezettségi fok. |
| Veszteségi teljesítmény potenciálonként | 0,702 W; 30 A-nél |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 2 |
|---|---|
| Összes potenciál száma | 2 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,2 … 6 mm² / 24 … 10 AWG |
| Finom elemi szálas vezeték | 0,2 … 6 mm² / 24 … 10 AWG |
| Csupaszolási hossz | 12 … 13 mm / 0,47 … 0,51 inch |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet a termékmegnevezésben | 6 mm² |
Méretek, anyag és környezet
| Szélesség | 8 mm / 0,315 inch |
|---|---|
| Magasság | 98 mm / 3,858 inch |
| Mélység a DIN kalapsín felső részétől | 46,5 mm / 1,831 inch |
| Kialakítás | döntött |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,347 MJ |
| Tömeg | 24,7 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín | DIN35 × 15 mm és DIN35 × 7,5 mm |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL 8027 |
|---|---|
| KEMA/KEUR – DEKRA | EN60947; 71-136074 |
| cURus – Underwriters Laboratories | UL1059; UL-US-L45172-6187121-81704991-1 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS – hajózás | EN60947; 24-0152298-PDA |
| DNV GL – hajózás | TAE00001V2 |
| PRS – hajózás | TE/1094/880590/23 |
Kezelés és alkalmazási feltételek
| Vezeték csatlakoztatása | A csupaszolt vezetéket a működtetőszerszámmal megnyitott CAGE CLAMP kapocspontba helyezd. |
|---|---|
| Biztonsági burkolatos áthidaló | A gyártói ábra előre reteszelt helyzetet, beépített hosszirányú kapcsolót, megemelt biztonsági fedelet, fedéllel való eltávolítást és szerszámos kiemelést mutat. |
| Vizsgálat | Érintésvédett, 4 mm átmérőjű vizsgálódugóval; ezt a WAGO nem forgalmazza, iparági beszállítók, például a Multi-Contact kínálják. |
| Áramváltó kapcsolási példáinak állapotai | a: normál működés; b: mért érték ellenőrzése, A referencia-árammérővel; c: a transzformátor rövidre zárása; d: relé vizsgálata külső feszültséggel. A két sorkapocs 1 és 2, a transzformátoroldali pontok k és l jelölésűek. |
Szükséges kiegészítők
| 282-365 | Vég- és válaszlap; 2 vezetékes átmenő kapcsoló leválasztó sorkapocshoz; 1,5 mm vastag; narancssárga |
|---|---|
| 282-360 | Vég- és válaszlap; 2 vezetékes átmenő kapcsoló leválasztó sorkapocshoz; 1,5 mm vastag; szürke |
Opcionális kiegészítők
| 282-440 | Áthidaló; 10 irányú; szigetelt; narancssárga |
|---|---|
| 282-432 | Áthidaló; 2 irányú; szigetelt; narancssárga |
| 282-432/100-000 | Áthidaló; 2 irányú; szigetelt; narancssárga |
| 282-433 | Áthidaló; 3 irányú; szigetelt; narancssárga |
| 282-433/100-000 | Áthidaló; 3 irányú; szigetelt; narancssárga |
| 282-434 | Áthidaló; 4 irányú; szigetelt; narancssárga |
| 282-434/100-000 | Áthidaló; 4 irányú; szigetelt; narancssárga |
| 282-435 | Áthidaló; 5 irányú; szigetelt; narancssárga |
| 282-436 | Áthidaló; 6 irányú; szigetelt; narancssárga |
| 282-437 | Áthidaló; 7 irányú; szigetelt; narancssárga |
| 282-438 | Áthidaló; 8 irányú; szigetelt; narancssárga |
| 282-439 | Áthidaló; 9 irányú; szigetelt; narancssárga |
| 282-435/011-000 | Áthidaló; szigetelt; narancssárga |
| 282-435/300-000 | Áthidaló; szigetelt; narancssárga |
| 282-435/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-436/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-436/304-000 | Áthidaló; szigetelt; narancssárga |
| 282-437/011-000 | Áthidaló; szigetelt; narancssárga |
| 282-437/012-000 | Áthidaló; szigetelt; narancssárga |
| 282-438/300-000 | Áthidaló; szigetelt; narancssárga |
| 282-438/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-439/011-000 | Áthidaló; szigetelt; narancssárga |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 216-267 | Érvéghüvely; hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 210-721 | Működtetőszerszám; penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 282-415 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 794-5553/000-002 | WMB-jelölőkártya; kártyaként; jelölt; k/l (50 mindegyik); nyújtható 5 mm-től 5,2 mm-ig; Vízszintes jelölés; bepattintható típus; sárga |
| 794-5554/000-006 | WMB-jelölőkártya; kártyaként; jelölt; U/V (mindegyik 50x); nyújtható 5 mm-től 5,2 mm-ig; Vízszintes jelölés; bepattintható típus; kék |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 282-370 | Reteszelő; leválasztóhoz; sárga |
| 282-372 | Toldóeszköz; retesz többszörös összekötéshez; 2 irányú; sárga |
| 282-373 | Toldóeszköz; retesz többszörös összekötéshez; 3 irányú; sárga |
| 282-374 | Toldóeszköz; retesz többszörös összekötéshez; 4 irányú; sárga |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85365080000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-26 |
| eCl@ss 9.0 | 27-14-11-26 |
| ETIM 9.0 | EC000902 |
| ETIM 10.0 | EC000902 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-számok | 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | ólom |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c) |
| SCIP-bejelentés (Ausztria) | 6fbb9a04-4645-4d85-bf79-426675484fa7 |
| SCIP-bejelentés (Belgium) | fd46549d-bd3c-421e-bb3d-e94f76d9fda1 |
| SCIP-bejelentés (Bulgária) | 69a6a508-9e54-43a9-bc73-d181c501bc25 |
| SCIP-bejelentés (Csehország) | cae9f513-66c9-42fc-88b3-6cc93e536f24 |
| SCIP-bejelentés (Dánia) | 8cb11f6a-197d-4969-bc27-cd5a5483de33 |
| SCIP-bejelentés (Finnország) | 89e4ea45-9142-42cf-98fd-255e6843f54f |
| SCIP-bejelentés (Franciaország) | a1dc073a-0dbb-4a4f-a0db-7c5c94d9106b |
| SCIP-bejelentés (Németország) | 31d0e8d6-c170-49f2-b3e5-ffe1736f37b9 |
| SCIP-bejelentés (Magyarország) | ea57a924-8f18-45bd-a5d1-bc67c2bf0593 |
| SCIP-bejelentés (Olaszország) | eede8b96-df12-4ee2-9caf-9b2d47e01425 |
| SCIP-bejelentés (Hollandia) | 06a48e1c-11d2-4756-83e5-e2c78a251b17 |
| SCIP-bejelentés (Lengyelország) | 65c30c22-4db5-4aeb-8a93-22f088c88f52 |
| SCIP-bejelentés (Románia) | dfa980e2-0470-4b02-89dc-2e65534a0149 |
| SCIP-bejelentés (Svédország) | bbbf5c1d-f468-4348-b3de-220a7efb0476 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 282-821 bontható áramváltó-vizsgáló sorkapocs, 2 vezetékes, átmenő kapcsolás, érintésvédett 4 mm-es vizsgálóaljzatok, DIN 35 sínhez, 6 mm², CAGE CLAMP®, szürke használati útmutató
Vezeték és előkészítés
| Összes csatlakozási pont száma | 2 |
|---|---|
| Összes potenciál száma | 2 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,2 … 6 mm² / 24 … 10 AWG |
| Finom elemi szálas vezeték | 0,2 … 6 mm² / 24 … 10 AWG |
| Csupaszolási hossz | 12 … 13 mm / 0,47 … 0,51 inch |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet a termékmegnevezésben | 6 mm² |
A vezetéket 12–13 mm hosszan csupaszold.
Kezelés és feltételek
| Vezeték csatlakoztatása | A csupaszolt vezetéket a működtetőszerszámmal megnyitott CAGE CLAMP kapocspontba helyezd. |
|---|---|
| Biztonsági burkolatos áthidaló | A gyártói ábra előre reteszelt helyzetet, beépített hosszirányú kapcsolót, megemelt biztonsági fedelet, fedéllel való eltávolítást és szerszámos kiemelést mutat. |
| Vizsgálat | Érintésvédett, 4 mm átmérőjű vizsgálódugóval; ezt a WAGO nem forgalmazza, iparági beszállítók, például a Multi-Contact kínálják. |
| Áramváltó kapcsolási példáinak állapotai | a: normál működés; b: mért érték ellenőrzése, A referencia-árammérővel; c: a transzformátor rövidre zárása; d: relé vizsgálata külső feszültséggel. A két sorkapocs 1 és 2, a transzformátoroldali pontok k és l jelölésűek. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
