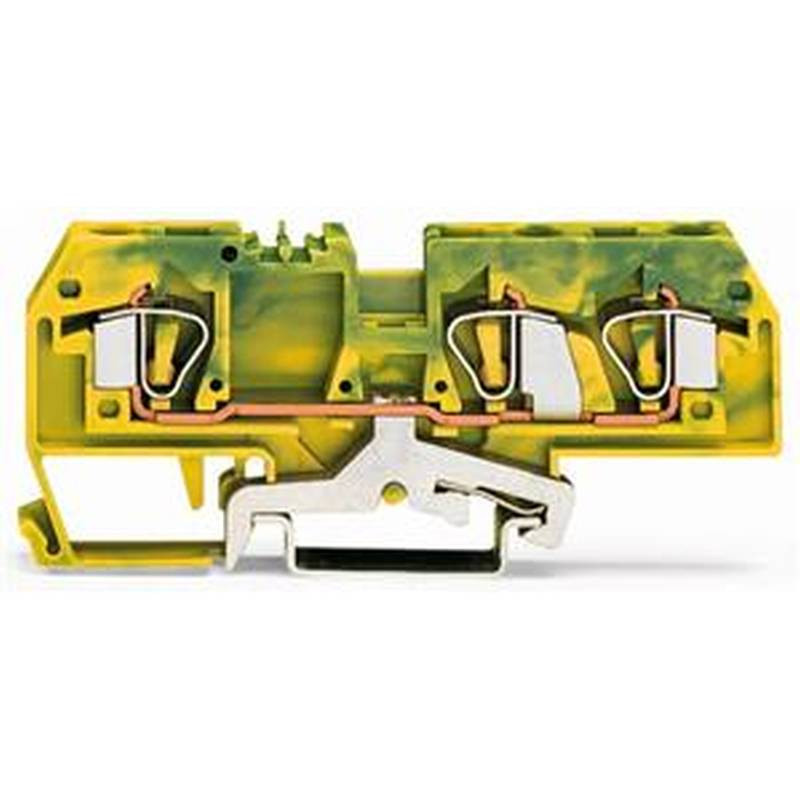

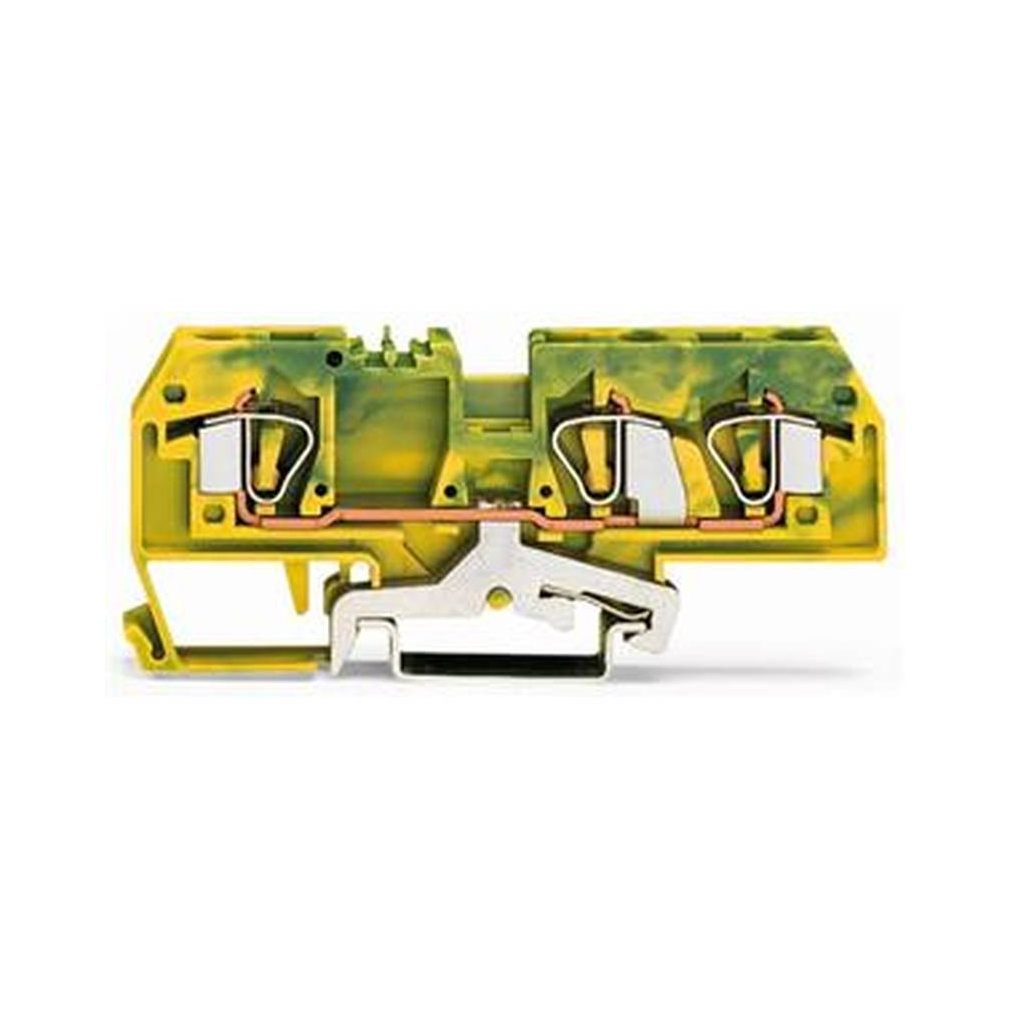

Wago 282-687/999-950 3 vezetékes földelősorkapocs, 6 mm², megfelelő Ex e II alkalmazásokhoz, középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga
RRP:3 032 Ft/db
2 820 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 496 Ft/db
nettó 1 965 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

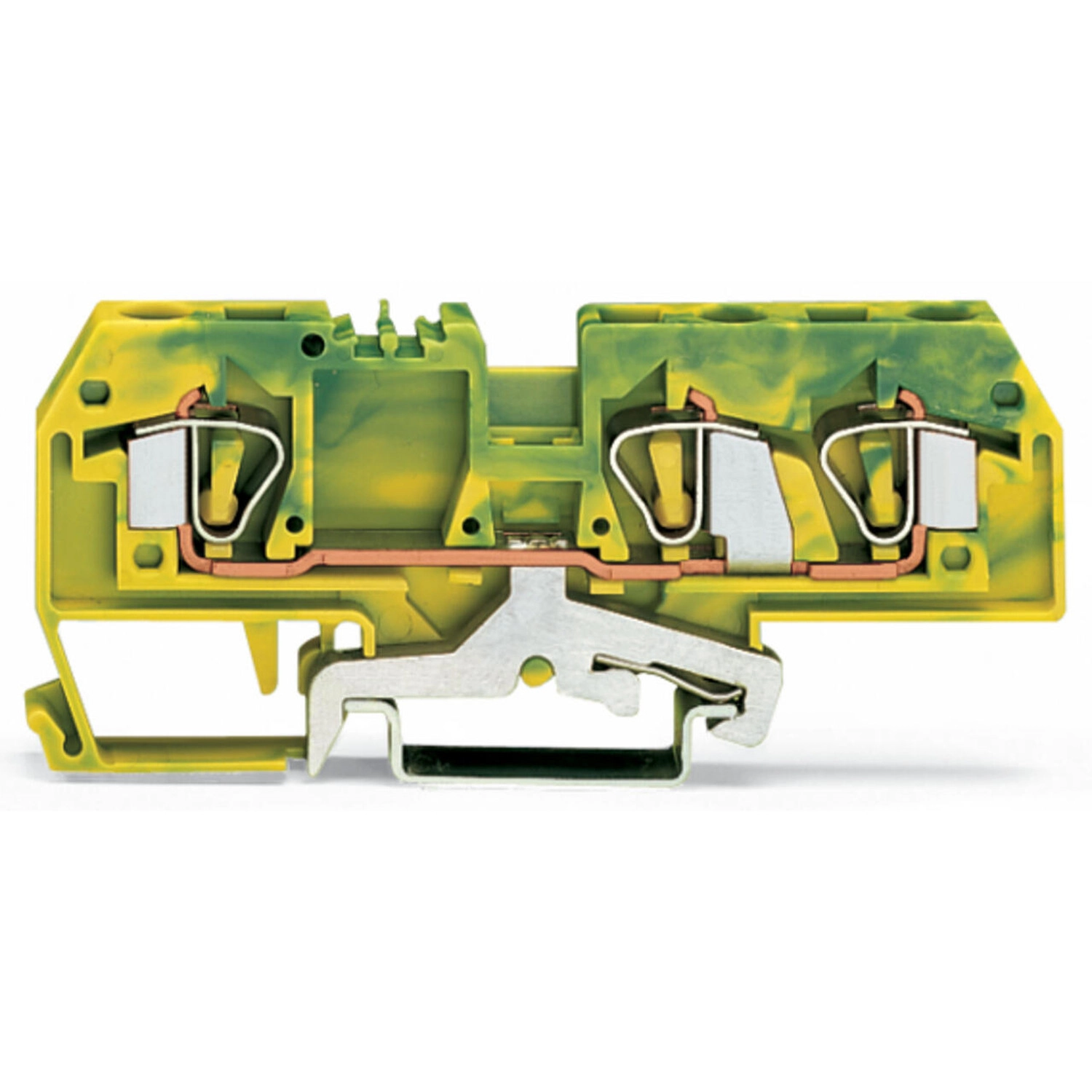

Földelősorkapocs, 282-es sorozat, zöld-sárga. A Wago 282-687/999-950 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 12–13 mm csupaszítási hosszt kell alkalmazni. A földelősorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, biztosítva a kapcsolat stabilitását. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,2–6 mm². CAGE CLAMP®: ipari szabvány a csatlakozástechnikában. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Kompakt méretek. Tartósan biztonságos csatlakozások.
A Wago 282-687/999-950 földelő sorkapocs CAGE CLAMP csatlakozással és DIN35-sínhez való kialakítással készül. A zöld-sárga kivitel közvetlen földelőkapcsolatot hoz létre a sínnel.
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60947-7-2 |
|---|---|
| III/3, III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| Földelőkapcsolat | Az integrált rögzítőláb közvetlen villamos kapcsolatot hoz létre a DIN-sínnel. |

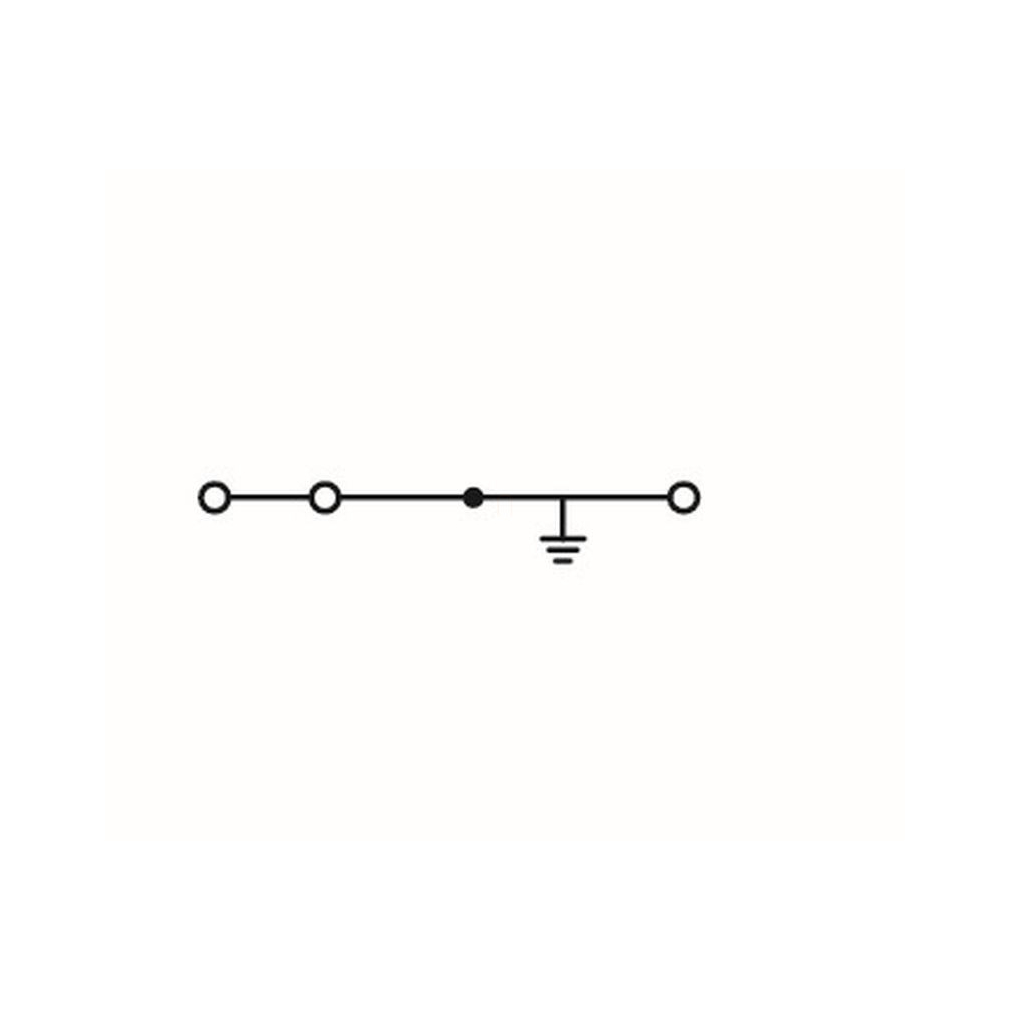

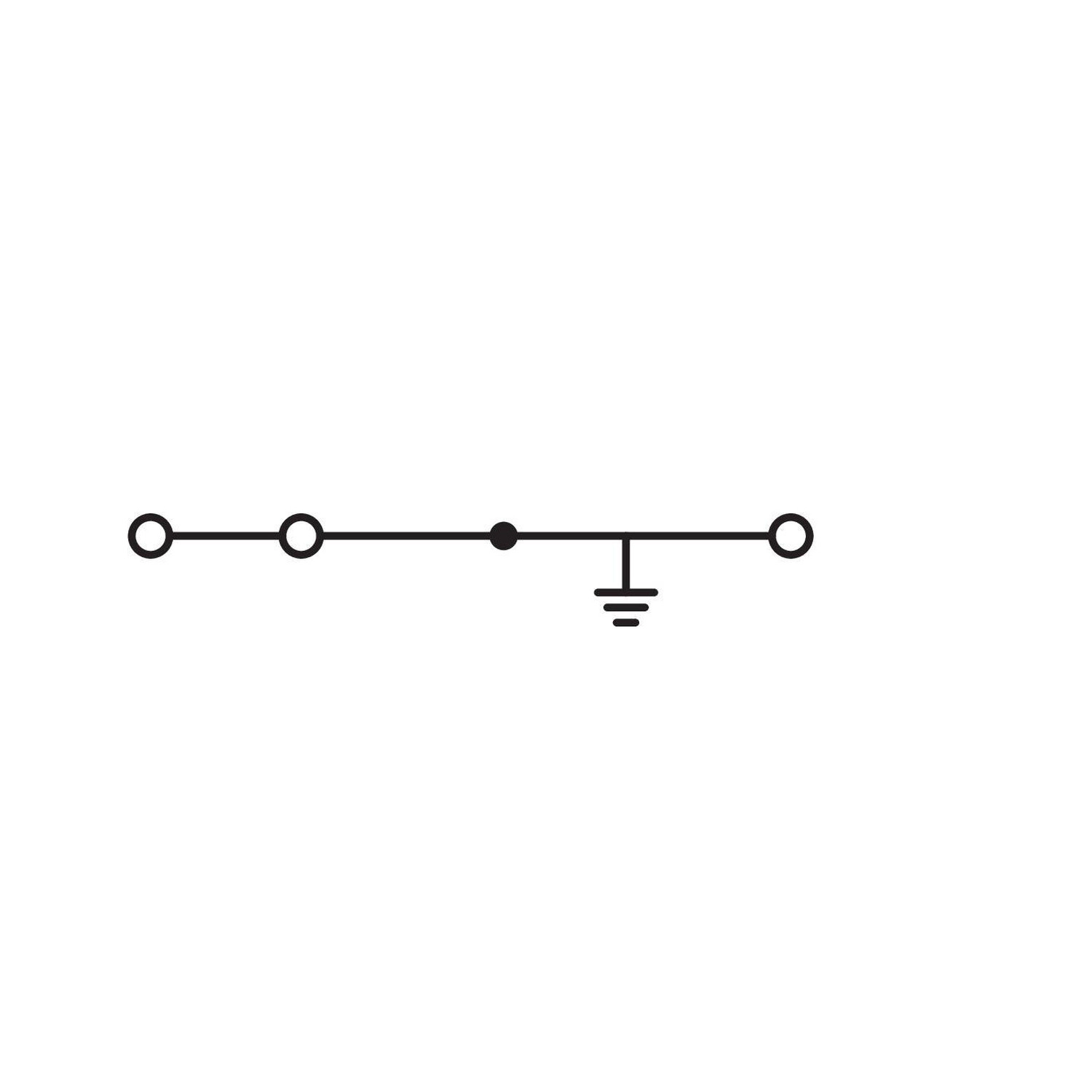

Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,2 … 6 mm² / 24 … 10 AWG |
| Finom elemi szálas vezeték | 0,2 … 6 mm² / 24 … 10 AWG |
| Csupaszolási hossz | 12 … 13 mm / 0,47 … 0,51 inch |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet a termékmegnevezésben | 6 mm² |
Méretek, anyag és környezet

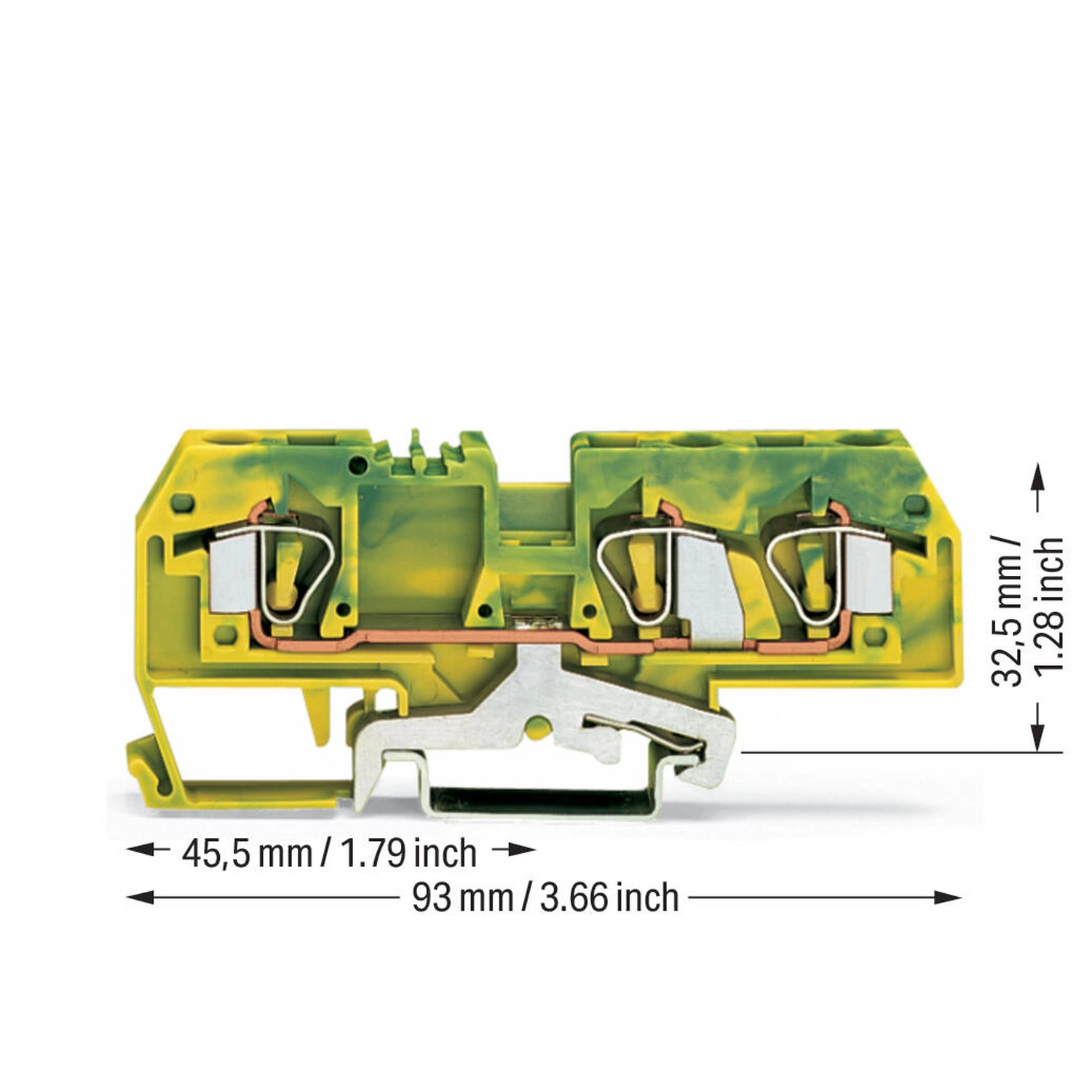

| Szélesség | 8 mm / 0,315 inch |
|---|---|
| Magasság | 93 mm / 3,661 inch |
| Mélység a DIN kalapsín felső részétől | 32,5 mm / 1,28 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,272 MJ |
| Tömeg | 27,6 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín | DIN35 × 15 mm és DIN35 × 7,5 mm |
| Méretábra vízszintes részmérete | 45,5 mm / 1,79 inch |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL 8027 |
|---|---|
| KEMA/KEUR – DEKRA | EN60947; 71-136074 |
| UL – Underwriters Laboratories | UL1059; 20190731-E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ATEX gyártói nyilatkozat | WAGO GmbH & Co. KG |
| AEx – Underwriters Laboratories | UL60079; E185892; AEx e II, illetve Ex e II |
| ATEX – PTB | PTB98ATEX3131U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCC – CQC | GB/T3836.3; 2020312313000232; Ex eb IIC Gb és Ex eb I Mb |
| IECEx – PTB | IEC60079-0; IECEx PTB03.0004U; Ex eb IIC Gb vagy Ex eb I Mb |
| DNV GL – hajózás | TAE00001V2 |
| PRS – hajózás | TE/1094/880590/23 |
Kezelés és alkalmazási feltételek
| DIN-sínre rögzítés | A földelő sorkapcsot pattintsd a DIN-sínre. Az integrált rögzítőláb közvetlen villamos kapcsolatot hoz létre a sínnel; a kialakított szerelési kulcsok megakadályozzák a fordított felszerelést. |
|---|---|
| Vezeték bekötése | A CAGE CLAMP kapocspontot működtetőszerszámmal nyisd meg, majd helyezd be a csupaszolt vezetéket. |
| PE és átmenő sorkapocs közösítése | A földelő és az átmenő sorkapocs kizárólag egy irányban, a hátsó oldalon közösíthető rövidrezáró áthidalóval. A kötelező sorkapocsjelölés mellett sárga-zöld áthidaló használata ajánlott. |
| Jelölés | WMB jelölőrendszerrel. |
| Ex e és Ex i áramkörök távolsága | Az EN50020 szerint az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolság szükséges. |
| Közös DIN-sínre szerelt Ex e / Ex i áramkörök | A szigetelő távtartók helytakarékos elválasztást tesznek lehetővé. |
| 279–282 sorozat családi elválasztópéldái | 209-190: kétvezetékes sorkapcsokhoz; 209-191: két-, három- és négyvezetékes sorkapcsokhoz. A saját szükséges tartozékok listája ettől külön érvényes. |
| Ex e elválasztás | Az átmenő és a földelő sorkapocs közé vég- vagy elválasztólap szükséges a légközök és kúszóáramutak fenntartásához. |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 209-192 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 125,5 mm széles; narancssárga |
| 282-342 | Elválasztólap; 2 mm vastag; túlméretes; világosszürke |
| 282-341 | Vég- és válaszlap; 2.5 mm vastag; világosszürke |
Opcionális kiegészítők
| 282-424 | Áthidaló; szigetelt; narancssárga |
|---|---|
| 282-422 | Áthidaló; szigetelt; sárga-zöld |
| 282-402 | Áthidaló; szigetelt; szürke |
| 282-409 | Áthidaló; szigetelt; szürke |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 216-267 | Érvéghüvely; hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 210-721 | Működtetőszerszám; penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 282-415 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 209-143 | Csoportjelölő-tartó; szürke |
| 209-144 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 209-190 | A 279–282 család kétvezetékes sorkapcsaihoz megadott elválasztópélda. |
Környezeti megfelelőség
| CAS-számok | 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | ólom |
| RoHS-megfelelőség | Megfelel, mentesség nélkül |
| SCIP-bejelentés (Ausztria) | ecb4efea-9bbf-4f57-8557-48c92d18b3dd |
| SCIP-bejelentés (Belgium) | 64f34614-1b16-4196-999d-57d7651225c4 |
| SCIP-bejelentés (Bulgária) | 9fe6bfc5-088e-4df2-92a1-594f389f2484 |
| SCIP-bejelentés (Csehország) | 481a8969-5ffb-4e69-a208-0d3ada5d6653 |
| SCIP-bejelentés (Dánia) | 30e49804-074d-420f-9ada-5a9cc67816b1 |
| SCIP-bejelentés (Finnország) | 4571b764-1d45-407f-b86b-bfe5cdb4a80c |
| SCIP-bejelentés (Franciaország) | eeb93c9c-4842-4f9e-a3d7-a16623ae2750 |
| SCIP-bejelentés (Németország) | f060290a-5808-4c5a-afc1-7021d07652dc |
| SCIP-bejelentés (Magyarország) | 5dcc4487-b83f-4d51-b741-baeed77bc204 |
| SCIP-bejelentés (Olaszország) | 370f8872-72f3-4c5b-a0be-3682db2973aa |
| SCIP-bejelentés (Hollandia) | 42af6ea3-1d8a-46a8-8427-c6afbb5c2654 |
| SCIP-bejelentés (Lengyelország) | f6dd659d-0d54-4344-8d57-3db07a84ae8e |
| SCIP-bejelentés (Románia) | 1645e839-29bf-474a-89f2-acc4bf669e39 |
| SCIP-bejelentés (Svédország) | 35e0ba79-1bbf-40b4-b6c2-899c10ad8d70 |
