Wago 282-687 3 vezetékes földelősorkapocs, 6 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga
RRP:2 905 Ft/db
2 702 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 392 Ft/db
nettó 1 883 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

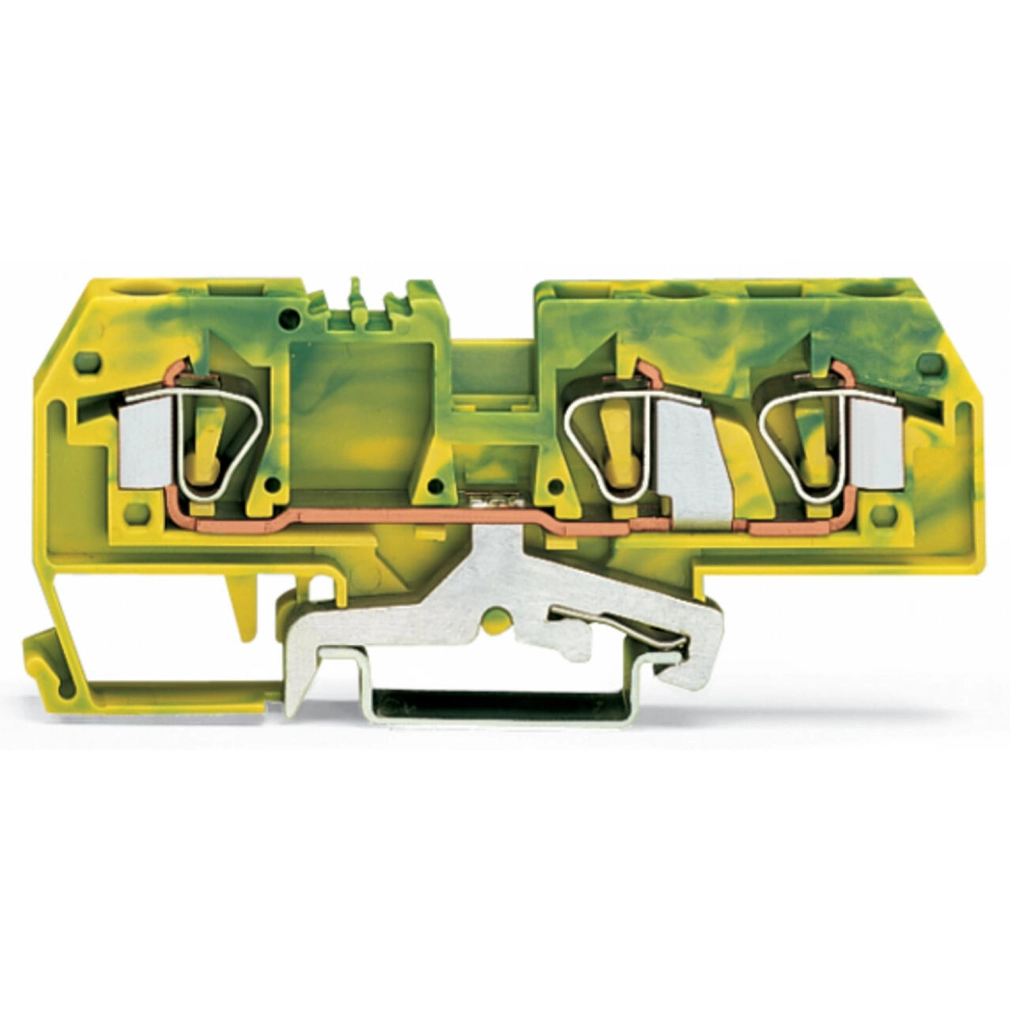

Földelősorkapocs, 282-es sorozat, zöld-sárga. A Wago 282-687 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 12–13 mm csupaszítási hosszt kell alkalmazni. A földelősorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, biztosítva a kapcsolat stabilitását. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A gyártó a versenytársak megoldásaihoz képest kiemelkedő teljesítményt emel ki. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,2–6 mm². CAGE CLAMP®: ipari szabvány a csatlakozástechnikában. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Kompakt méretek. Tartósan biztonságos csatlakozások.
A Wago 282-687 földelő sorkapocs CAGE CLAMP csatlakozással és DIN35-sínhez való kialakítással készül. A zöld-sárga kivitel közvetlen földelőkapcsolatot hoz létre a sínnel.
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60947-7-2 |
|---|---|
| III/3, III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |

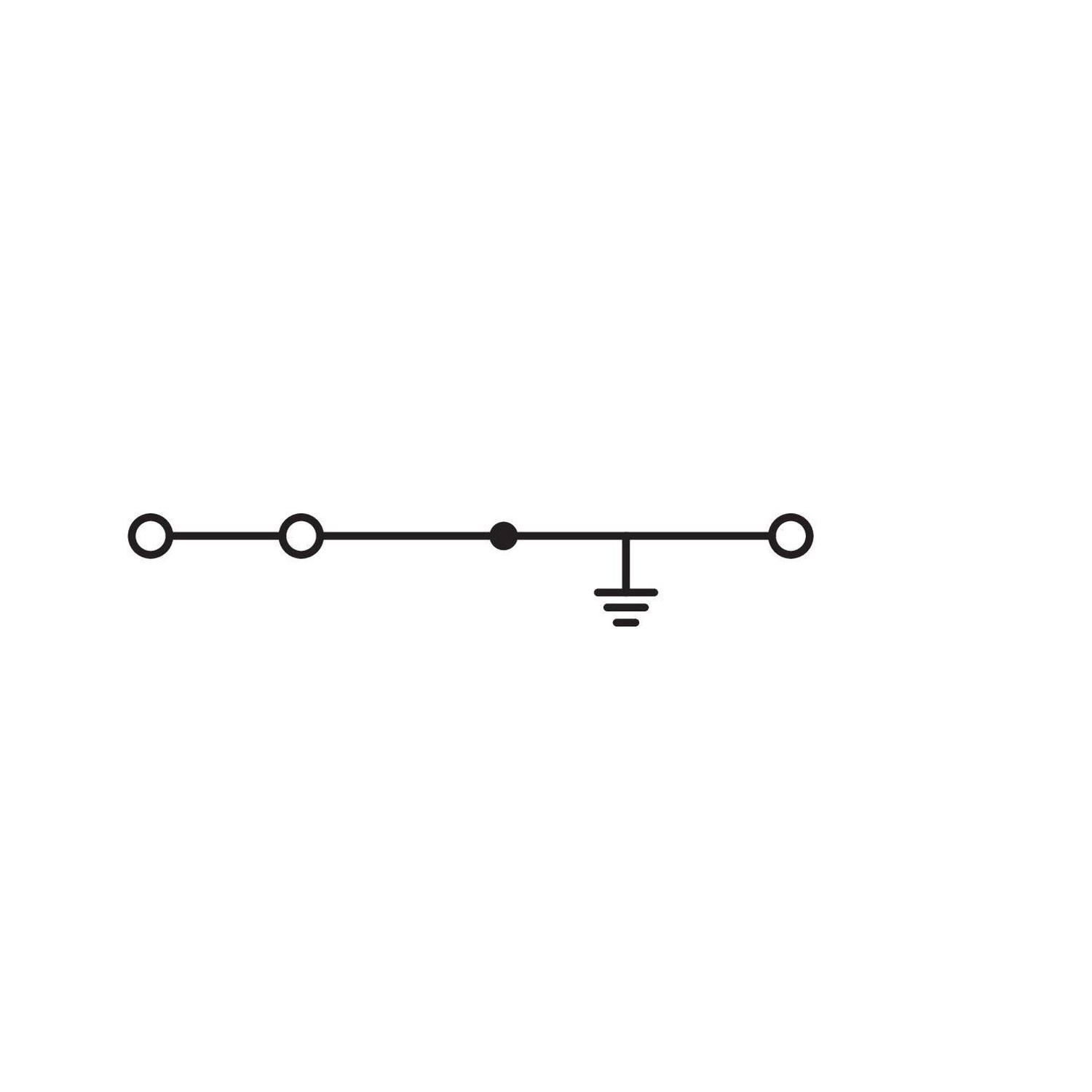

| Földelőkapcsolat | Az integrált rögzítőláb közvetlen villamos kapcsolatot hoz létre a DIN-sínnel. |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,2 … 6 mm² / 24 … 10 AWG |
| Finom elemi szálas vezeték | 0,2 … 6 mm² / 24 … 10 AWG |
| Csupaszolási hossz | 12 … 13 mm / 0,47 … 0,51 inch |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet a termékmegnevezésben | 6 mm² |
Méretek, anyag és környezet
| Szélesség | 8 mm / 0,315 inch |
|---|---|
| Magasság | 93 mm / 3,661 inch |
| Mélység a DIN kalapsín felső részétől | 32,5 mm / 1,28 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,272 MJ |
| Tömeg | 27,6 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín | DIN35 × 15 mm és DIN35 × 7,5 mm |

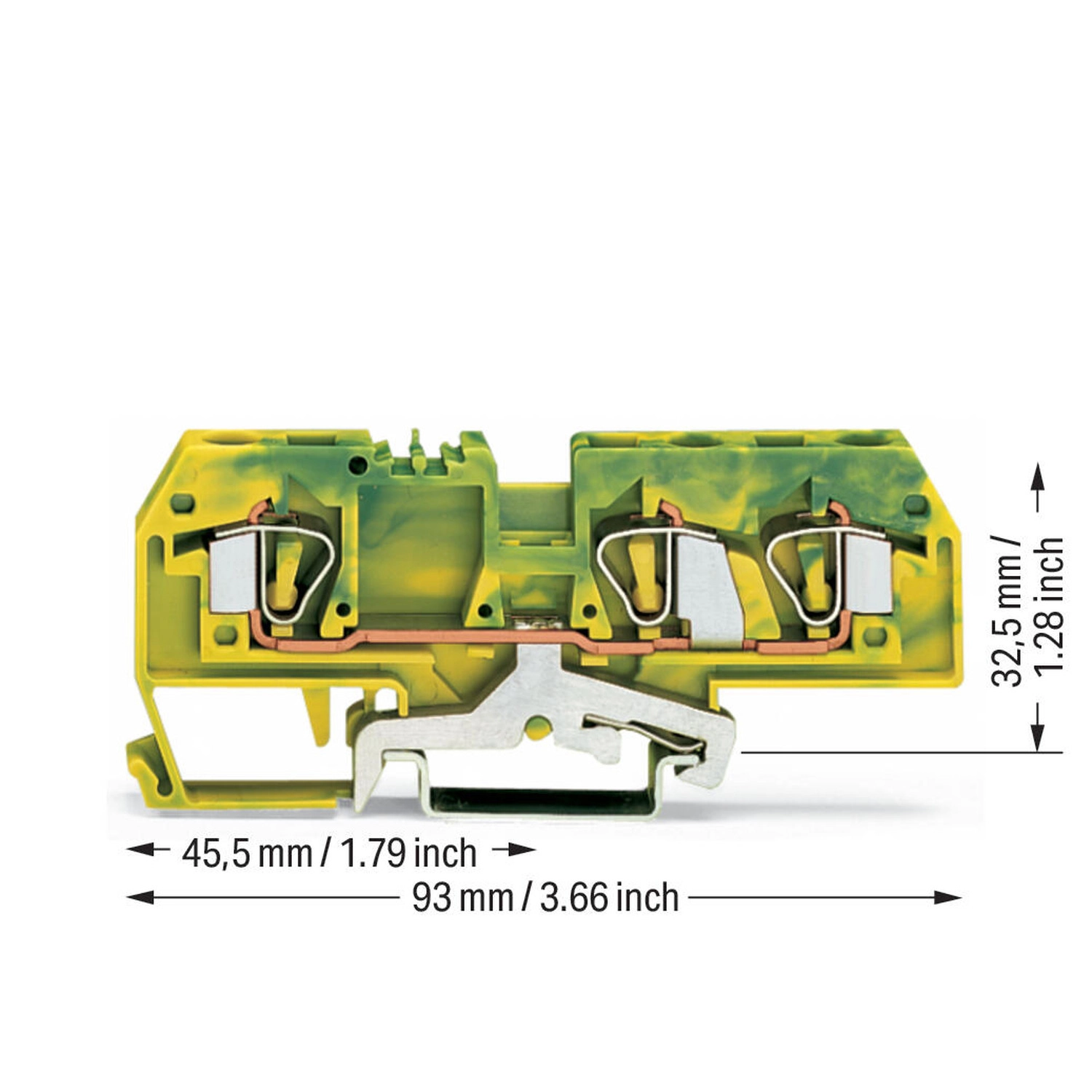

| Méretábra vízszintes részmérete | 45,5 mm / 1,79 inch |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL 8027 |
|---|---|
| KEMA/KEUR – DEKRA | EN60947; 71-136074 |
| UL – Underwriters Laboratories | UL1059; 20190731-E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS – hajózás | EN60947; 24-0152298-PDA |
| BV – hajózás | EN60947; 07436/G0 BV |
| DNV GL – hajózás | TAE00001V2 |
| PRS – hajózás | TE/1094/880590/23 |
Kezelés és alkalmazási feltételek
| DIN-sínre rögzítés | A földelő sorkapcsot pattintsd a DIN-sínre. Az integrált rögzítőláb közvetlen villamos kapcsolatot hoz létre a sínnel; a kialakított szerelési kulcsok megakadályozzák a fordított felszerelést. |
|---|---|
| Vezeték bekötése | A CAGE CLAMP kapocspontot működtetőszerszámmal nyisd meg, majd helyezd be a csupaszolt vezetéket. |
| PE és átmenő sorkapocs közösítése | A földelő és az átmenő sorkapocs kizárólag egy irányban, a hátsó oldalon közösíthető rövidrezáró áthidalóval. A kötelező sorkapocsjelölés mellett sárga-zöld áthidaló használata ajánlott. |
| Jelölés | WMB jelölőrendszerrel. |
Szükséges kiegészítők
| 282-340 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 282-309 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 282-339 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
| 282-308 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 282-424 | Áthidaló; szigetelt; narancssárga |
|---|---|
| 282-422 | Áthidaló; szigetelt; sárga-zöld |
| 282-402 | Áthidaló; szigetelt; szürke |
| 282-409 | Áthidaló; szigetelt; szürke |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 709-310 | B-típusú banándugó modul; moduláris; megfelelő a WAGO 282-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal; 6,00 mm²; szürke |
| 709-311 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 216-267 | Érvéghüvely; hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 210-721 | Működtetőszerszám; penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 282-415 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 209-143 | Csoportjelölő-tartó; szürke |
| 209-144 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Környezeti megfelelőség
| CAS-számok | 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | ólom |
| RoHS-megfelelőség | Megfelel, mentesség nélkül |
| SCIP-bejelentés (Ausztria) | c146e775-1838-43a8-81a7-b043e03b0931 |
| SCIP-bejelentés (Belgium) | fad6aefa-3034-4b2b-a1cb-e2717c19691f |
| SCIP-bejelentés (Bulgária) | 199898d1-e9f6-4cf9-803b-e021c1c4aa7d |
| SCIP-bejelentés (Csehország) | a91e7af7-0888-4354-84d9-ffb5114bf341 |
| SCIP-bejelentés (Dánia) | 3dc58e58-baba-4342-a282-ce858ab68f59 |
| SCIP-bejelentés (Finnország) | 71fba3d7-fe48-4d33-9c14-db48abe701ab |
| SCIP-bejelentés (Franciaország) | c74a78c0-24c2-4c5d-81a1-33ccb1f5b8a2 |
| SCIP-bejelentés (Németország) | cab928de-9d15-46c0-ba24-c654ef721485 |
| SCIP-bejelentés (Magyarország) | 804fb27c-4e15-4558-b86b-7b0dd8331744 |
| SCIP-bejelentés (Olaszország) | c5d5a325-1642-4365-be34-57f168dffa85 |
| SCIP-bejelentés (Hollandia) | 5305f689-b9a3-4687-b7c6-f839e2bbe57f |
| SCIP-bejelentés (Lengyelország) | 435a1e2a-f9b6-433f-bb43-3aab61afd19d |
| SCIP-bejelentés (Románia) | bdd7aa23-cfd9-4f32-ac6b-cb67ebc3cbb7 |
| SCIP-bejelentés (Svédország) | dc0029a0-3f52-4b6b-b619-a563c5361ce5 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
12–13 mm.
Milyen csatlakozástechnikával készül?
CAGE CLAMP csatlakozással.
Mekkora a szélessége?
8 mm / 0,315 inch
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
282-687
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
27,59 g/db
Cikkszám
4044918471749
