Wago 281-679 3 vezetékes átmenő sorkapocs, 4 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, piros
RRP:746 Ft/db
694 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
614 Ft/db
nettó 483 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

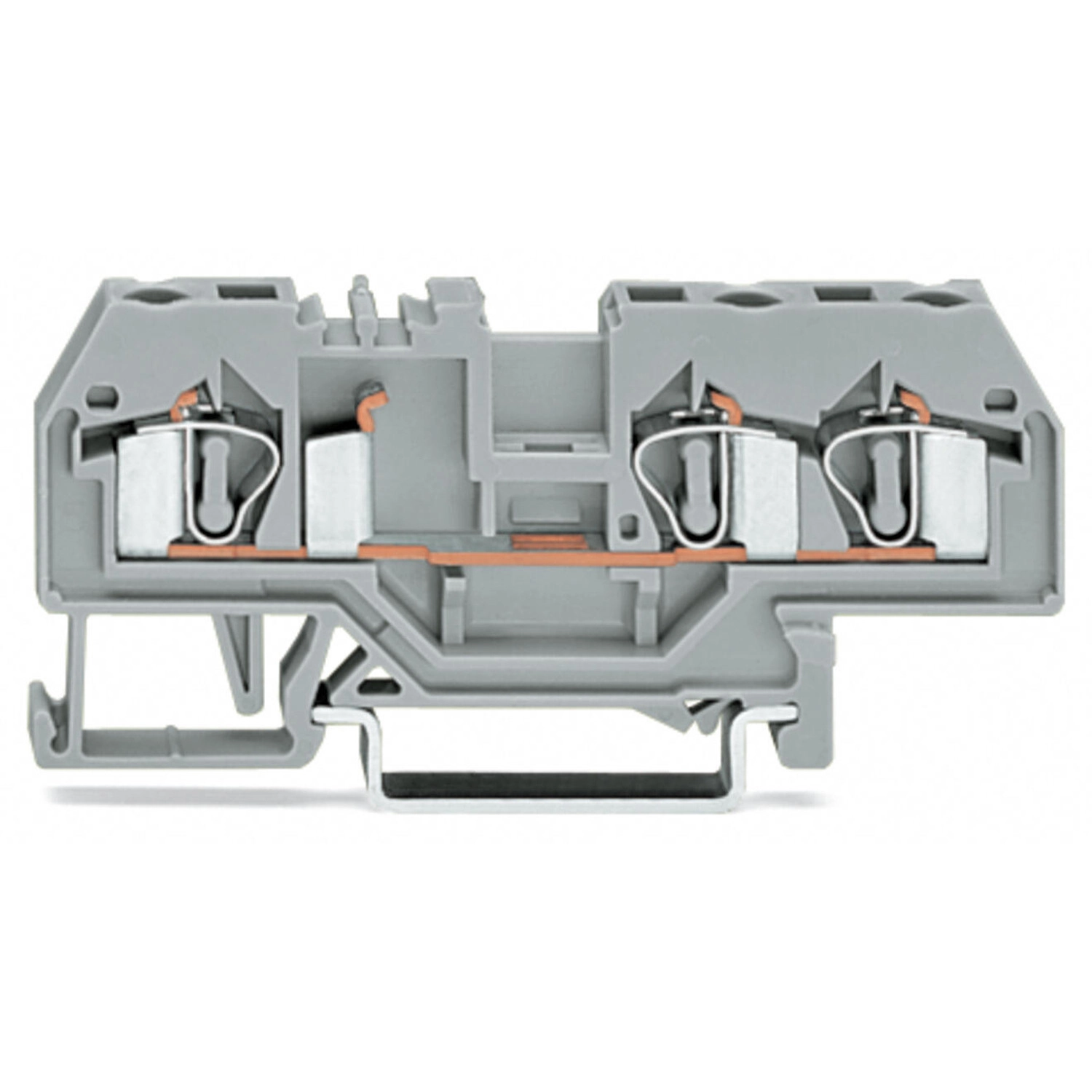

Átmenő sorkapocs, 281-es sorozat, piros. A Wago 281-679 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–10 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². Bevált és karbantartásmentes megoldás: az univerzális CAGE CLAMP® csatlakozás. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Megfelelő megoldás minden vezetékezési feladathoz. Biztonságos és gyors szerelés. Kezelőszerszámos működtetés.
A Wago 281-679 piros háromvezetékes átmenő sorkapocs CAGE CLAMP csatlakozással és 4 mm² névleges keresztmetszettel készül. Három csatlakozási pontot kapcsol egy közös potenciálra. Szélessége 6 mm; a csupaszolási hossz 9–10 mm.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 32 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és áram: – |
| Veszteségi teljesítmény potenciálonként | 1,024 W |
| A veszteségi adat névleges árama | 32 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,001 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Névleges keresztmetszet | 4 mm² |
| Vezető anyaga | Réz; tömör alumínium kizárólag az Alu-Plus feltételeivel. |
| Tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 73,5 mm / 2,894 inch |
| Mélység a DIN-sín felső élétől | 29 mm / 1,142 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Piros |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,156 MJ |
| Tömeg | 10,8 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

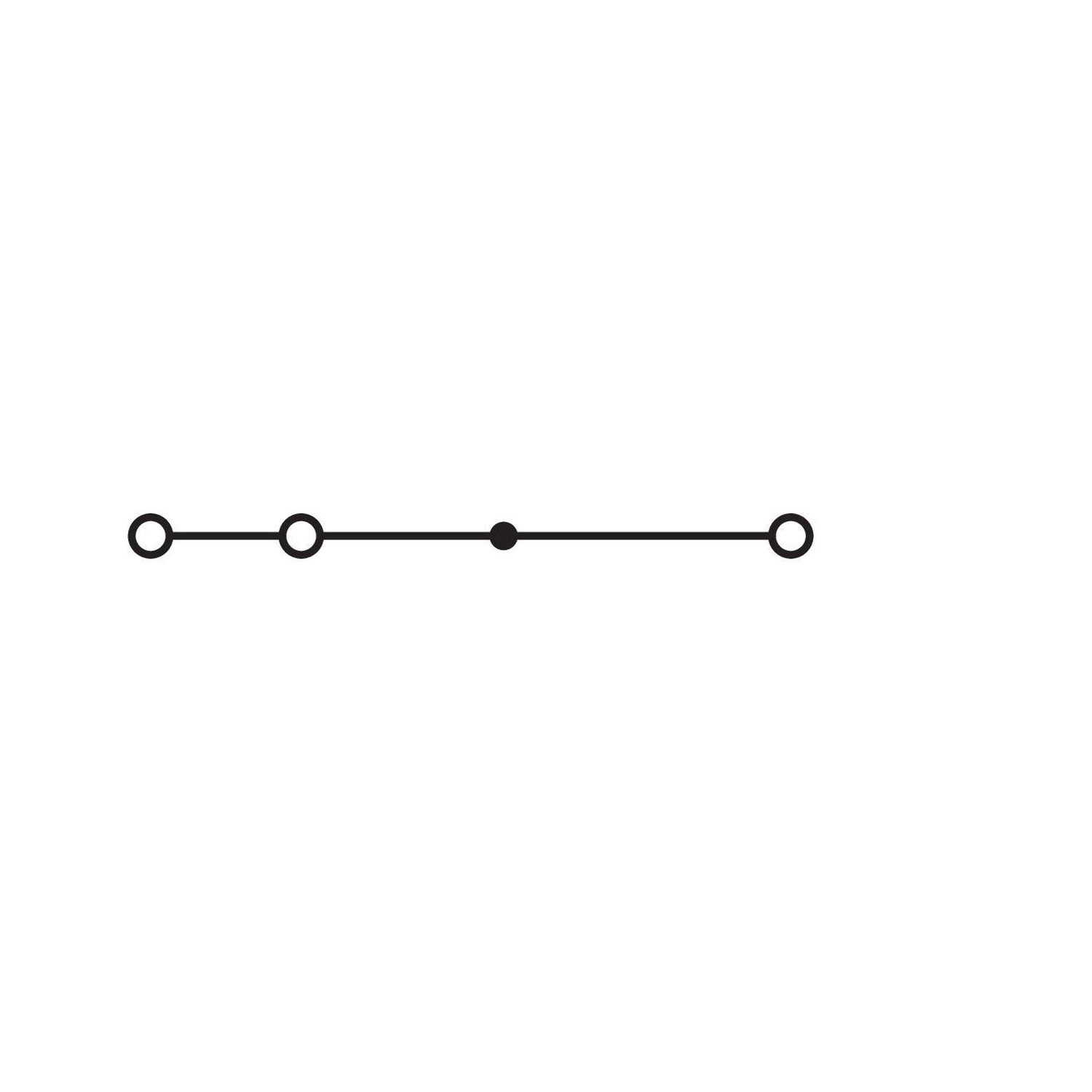

| Kapcsolási kialakítás | Három bekötési pont egy közös potenciálon. |
Alumíniumvezeték-feltételek
| Alumínium vezeték előkészítése | Tömör alumínium vezetékhez WAGO Alu-Plus érintkezőpasztát (249-130) kell használni. CAGE CLAMP csatlakozásnál először pengével tisztítsd meg az alumínium vezetéket, majd azonnal helyezd az Alu-Plus pasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető a paszta. |
|---|---|
| Alu-Plus hatásai | Összeszorításkor eltávolítja az oxidréteget; megakadályozza a kapocspont újbóli oxidálódását, valamint az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül; hosszú távú korrózióvédelmet nyújt. |
| Tömör alumínium vezeték felső határa | Legfeljebb 4 mm² / 12 AWG, WAGO Alu-Plus 249-130 érintkezőpasztával. |
| Alumínium csökkent vezetőképessége | 2,5 mm² tömör alumínium vezetékhez 16 A; 4 mm² tömör alumínium vezetékhez 22 A. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7727 |
|---|---|
| CSA | CSA Group C22.2 1505034 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-107288 |
| UL | Underwriters Laboratories Inc. UL 1059 20190731-E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
| 281-346 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 281-344 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 281-326 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 281-324 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 281-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 281-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 281-422 | Áthidaló; szigetelt; sárga-zöld |
| 281-402 | Áthidaló; szigetelt; szürke |
| 281-409 | Áthidaló; szigetelt; szürke |
| 781-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 781-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 781-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 781-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 781-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 283-414 | Redukáló áthidaló; 283 → 281 sorozat; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 281-418 | Aljzat banándugóhoz; moduláris; megfelelő a 281, 776, 777 és a 781 sorozatok sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 249-148 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; szürke |
| 281-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 249-144 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 2,50 mm²; szürke |
| 249-146 | L-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 249-145 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 2,50 mm²; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1,5 mm² … 4 mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 281-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 281-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 281-472 | Érszigetelő stop; 0,75 … 1,5 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-106 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-246 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 281-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35 síntől; szürke |
| 284-344 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; narancssárga |
| 284-334 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; szürke |
| 249-130 | Alu-Plus érintkezőpaszta tömör alumínium vezetékhez. |
| 209-128 | Kétoldalas jelölőtartó; az oldalsó jelölésű sorkapcsok kezelési példájában. |
Kezelés és közösítés
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használd a működtetőszerszámot. |
| Tömör vezeték eltávolítása | A tömör vezeték eltávolításához a kapocspontot működtetőszerszámmal nyisd meg. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| Lépcsőzetes áthidaló | Nyomd lefelé az áthidalót, amíg teljesen a helyére nem kerül. |
| Dugaszolható vezetékáthidaló sorozattartománya | 279: 1,5 mm² / 16 AWG; 280/775/780: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880: 4 mm² / 12 AWG. Ezek az áthidalórendszer megnevezett sorozatai, külön tartományokkal. |
| Vezetékáthidalók hossza | 60, 110 és 250 mm; a sorkapcsok szélességétől függően legfeljebb 60 sorkapocs összekötésére. |
| Vezetékáthidaló-lánc | Kétvezetékes áthidalóval a 280/775/780 és 281/776/777/781 sorozatoknál alakítható ki. |
| Vezeték- és rövidrezáró áthidaló együttes használata | A 280/769/775/780/880 és 281/776/777/781 sorozatoknál a vezetékáthidaló és a rövidrezáró áthidaló egyszerre csatlakoztatható ugyanabba a sorkapocsba. |
| Fésűs áthidaló | Nyomd lefelé a fésűs áthidalót, amíg teljesen a helyére nem kerül. |
| PEN alkalmazási korlátozás | Acél DIN-sín nem használható az EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN, azaz egyesített földelő- és nullvezető-alkalmazáshoz. |
| Vizsgálat vizsgálódugóval | CAGE CLAMP csatlakozású vizsgálódugó, L- és B-típusú vizsgálódugó-modul, valamint 209-170 vizsgálóadapter szerepel a kezelési példákban. |
| Vizsgálódugó-modul csatlakozása | A modul közvetlenül az áramvezető sín áthidalónyílásába dugaszolható. |
| Figyelmeztető jelölés | A figyelmeztető jelölés a működtetőnyílásba helyezhető. |
| Redukáló közösítés | Különböző méretű sorkapcsok redukáló áthidalóval közösíthetők. |
| Oldalsó jelölőtartó családpéldája | A 209-128 kétoldalas jelölőtartó az oldalsó jelölésű sorkapcsok példájában szerepel; a jelen sorkapocs saját jelölési szintje középső. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül. |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
9–10 mm.
Milyen csatlakozástechnikával készül?
Működtetőszerszámmal kezelt CAGE CLAMP csatlakozással.
Mekkora a szélessége?
6 mm.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
piros
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
281-679
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
10,12 g/db
Cikkszám
4044918484886
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 281-679 3 vezetékes átmenő sorkapocs, 4 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, piros műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 281-679 |
| GTIN / EAN | 4044918484886 |
| Terméktípus | Háromvezetékes átmenő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 32 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és áram: – |
| Veszteségi teljesítmény potenciálonként | 1,024 W |
| A veszteségi adat névleges árama | 32 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,001 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Névleges keresztmetszet | 4 mm² |
| Vezető anyaga | Réz; tömör alumínium kizárólag az Alu-Plus feltételeivel. |
| Tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 73,5 mm / 2,894 inch |
| Mélység a DIN-sín felső élétől | 29 mm / 1,142 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Piros |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,156 MJ |
| Tömeg | 10,8 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Kapcsolási kialakítás | Három bekötési pont egy közös potenciálon. |
Alumíniumvezeték-feltételek
| Alumínium vezeték előkészítése | Tömör alumínium vezetékhez WAGO Alu-Plus érintkezőpasztát (249-130) kell használni. CAGE CLAMP csatlakozásnál először pengével tisztítsd meg az alumínium vezetéket, majd azonnal helyezd az Alu-Plus pasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető a paszta. |
|---|---|
| Alu-Plus hatásai | Összeszorításkor eltávolítja az oxidréteget; megakadályozza a kapocspont újbóli oxidálódását, valamint az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül; hosszú távú korrózióvédelmet nyújt. |
| Tömör alumínium vezeték felső határa | Legfeljebb 4 mm² / 12 AWG, WAGO Alu-Plus 249-130 érintkezőpasztával. |
| Alumínium csökkent vezetőképessége | 2,5 mm² tömör alumínium vezetékhez 16 A; 4 mm² tömör alumínium vezetékhez 22 A. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7727 |
|---|---|
| CSA | CSA Group C22.2 1505034 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-107288 |
| UL | Underwriters Laboratories Inc. UL 1059 20190731-E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
| 281-346 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 281-344 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 281-326 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 281-324 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 281-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 281-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 281-422 | Áthidaló; szigetelt; sárga-zöld |
| 281-402 | Áthidaló; szigetelt; szürke |
| 281-409 | Áthidaló; szigetelt; szürke |
| 781-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 781-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 781-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 781-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 781-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 283-414 | Redukáló áthidaló; 283 → 281 sorozat; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 281-418 | Aljzat banándugóhoz; moduláris; megfelelő a 281, 776, 777 és a 781 sorozatok sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 249-148 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; szürke |
| 281-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 249-144 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 2,50 mm²; szürke |
| 249-146 | L-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 249-145 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 2,50 mm²; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1,5 mm² … 4 mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 281-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 281-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 281-472 | Érszigetelő stop; 0,75 … 1,5 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-106 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-246 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 281-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35 síntől; szürke |
| 284-344 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; narancssárga |
| 284-334 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; szürke |
| 249-130 | Alu-Plus érintkezőpaszta tömör alumínium vezetékhez. |
| 209-128 | Kétoldalas jelölőtartó; az oldalsó jelölésű sorkapcsok kezelési példájában. |
Kezelés és közösítés
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használd a működtetőszerszámot. |
| Tömör vezeték eltávolítása | A tömör vezeték eltávolításához a kapocspontot működtetőszerszámmal nyisd meg. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| Lépcsőzetes áthidaló | Nyomd lefelé az áthidalót, amíg teljesen a helyére nem kerül. |
| Dugaszolható vezetékáthidaló sorozattartománya | 279: 1,5 mm² / 16 AWG; 280/775/780: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880: 4 mm² / 12 AWG. Ezek az áthidalórendszer megnevezett sorozatai, külön tartományokkal. |
| Vezetékáthidalók hossza | 60, 110 és 250 mm; a sorkapcsok szélességétől függően legfeljebb 60 sorkapocs összekötésére. |
| Vezetékáthidaló-lánc | Kétvezetékes áthidalóval a 280/775/780 és 281/776/777/781 sorozatoknál alakítható ki. |
| Vezeték- és rövidrezáró áthidaló együttes használata | A 280/769/775/780/880 és 281/776/777/781 sorozatoknál a vezetékáthidaló és a rövidrezáró áthidaló egyszerre csatlakoztatható ugyanabba a sorkapocsba. |
| Fésűs áthidaló | Nyomd lefelé a fésűs áthidalót, amíg teljesen a helyére nem kerül. |
| PEN alkalmazási korlátozás | Acél DIN-sín nem használható az EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN, azaz egyesített földelő- és nullvezető-alkalmazáshoz. |
| Vizsgálat vizsgálódugóval | CAGE CLAMP csatlakozású vizsgálódugó, L- és B-típusú vizsgálódugó-modul, valamint 209-170 vizsgálóadapter szerepel a kezelési példákban. |
| Vizsgálódugó-modul csatlakozása | A modul közvetlenül az áramvezető sín áthidalónyílásába dugaszolható. |
| Figyelmeztető jelölés | A figyelmeztető jelölés a működtetőnyílásba helyezhető. |
| Redukáló közösítés | Különböző méretű sorkapcsok redukáló áthidalóval közösíthetők. |
| Oldalsó jelölőtartó családpéldája | A 209-128 kétoldalas jelölőtartó az oldalsó jelölésű sorkapcsok példájában szerepel; a jelen sorkapocs saját jelölési szintje középső. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Származás és besorolás
| Származási ország | PL |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül. |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 281-679 3 vezetékes átmenő sorkapocs, 4 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, piros használati útmutató
Vezeték és előkészítés
CAGE CLAMP csatlakozás; 9–10 mm csupaszolási hossz. A tömör és finom elemi szálas vezeték saját tartománya 0,08–4 mm² / 28–12 AWG. A megadott 210-658, 210-657 és 210-720 működtetőszerszámok pengéje 3,5 × 0,5 mm.
Kezelés és közösítés
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használd a működtetőszerszámot. |
| Tömör vezeték eltávolítása | A tömör vezeték eltávolításához a kapocspontot működtetőszerszámmal nyisd meg. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| Lépcsőzetes áthidaló | Nyomd lefelé az áthidalót, amíg teljesen a helyére nem kerül. |
| Dugaszolható vezetékáthidaló sorozattartománya | 279: 1,5 mm² / 16 AWG; 280/775/780: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880: 4 mm² / 12 AWG. Ezek az áthidalórendszer megnevezett sorozatai, külön tartományokkal. |
| Vezetékáthidalók hossza | 60, 110 és 250 mm; a sorkapcsok szélességétől függően legfeljebb 60 sorkapocs összekötésére. |
| Vezetékáthidaló-lánc | Kétvezetékes áthidalóval a 280/775/780 és 281/776/777/781 sorozatoknál alakítható ki. |
| Vezeték- és rövidrezáró áthidaló együttes használata | A 280/769/775/780/880 és 281/776/777/781 sorozatoknál a vezetékáthidaló és a rövidrezáró áthidaló egyszerre csatlakoztatható ugyanabba a sorkapocsba. |
| Fésűs áthidaló | Nyomd lefelé a fésűs áthidalót, amíg teljesen a helyére nem kerül. |
| PEN alkalmazási korlátozás | Acél DIN-sín nem használható az EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN, azaz egyesített földelő- és nullvezető-alkalmazáshoz. |
| Vizsgálat vizsgálódugóval | CAGE CLAMP csatlakozású vizsgálódugó, L- és B-típusú vizsgálódugó-modul, valamint 209-170 vizsgálóadapter szerepel a kezelési példákban. |
| Vizsgálódugó-modul csatlakozása | A modul közvetlenül az áramvezető sín áthidalónyílásába dugaszolható. |
| Figyelmeztető jelölés | A figyelmeztető jelölés a működtetőnyílásba helyezhető. |
| Redukáló közösítés | Különböző méretű sorkapcsok redukáló áthidalóval közösíthetők. |
| Oldalsó jelölőtartó családpéldája | A 209-128 kétoldalas jelölőtartó az oldalsó jelölésű sorkapcsok példájában szerepel; a jelen sorkapocs saját jelölési szintje középső. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Alumíniumvezeték-feltételek
| Alumínium vezeték előkészítése | Tömör alumínium vezetékhez WAGO Alu-Plus érintkezőpasztát (249-130) kell használni. CAGE CLAMP csatlakozásnál először pengével tisztítsd meg az alumínium vezetéket, majd azonnal helyezd az Alu-Plus pasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető a paszta. |
|---|---|
| Alu-Plus hatásai | Összeszorításkor eltávolítja az oxidréteget; megakadályozza a kapocspont újbóli oxidálódását, valamint az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül; hosszú távú korrózióvédelmet nyújt. |
| Tömör alumínium vezeték felső határa | Legfeljebb 4 mm² / 12 AWG, WAGO Alu-Plus 249-130 érintkezőpasztával. |
| Alumínium csökkent vezetőképessége | 2,5 mm² tömör alumínium vezetékhez 16 A; 4 mm² tömör alumínium vezetékhez 22 A. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
