Wago 281-673/281-401 alkatrész-sorkapocs, 3 vezeték, 1N5408 diódával, anód, jobb oldalon, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 4 mm², CAGE CLAMP®, szürke
RRP:2 808 Ft/db
2 611 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 311 Ft/db
nettó 1 820 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Diódás alkatrész-sorkapocs, 281-es sorozat, kezelőszerszámos működtetés. A Wago 281-673/281-401 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–10 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A gyártó a versenytársak megoldásaihoz képest kiemelkedő teljesítményt emel ki. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². Kezelőszerszámos működtetés. Megfelelő megoldás minden vezetékezési feladathoz. Tartósan biztonságos csatlakozások.

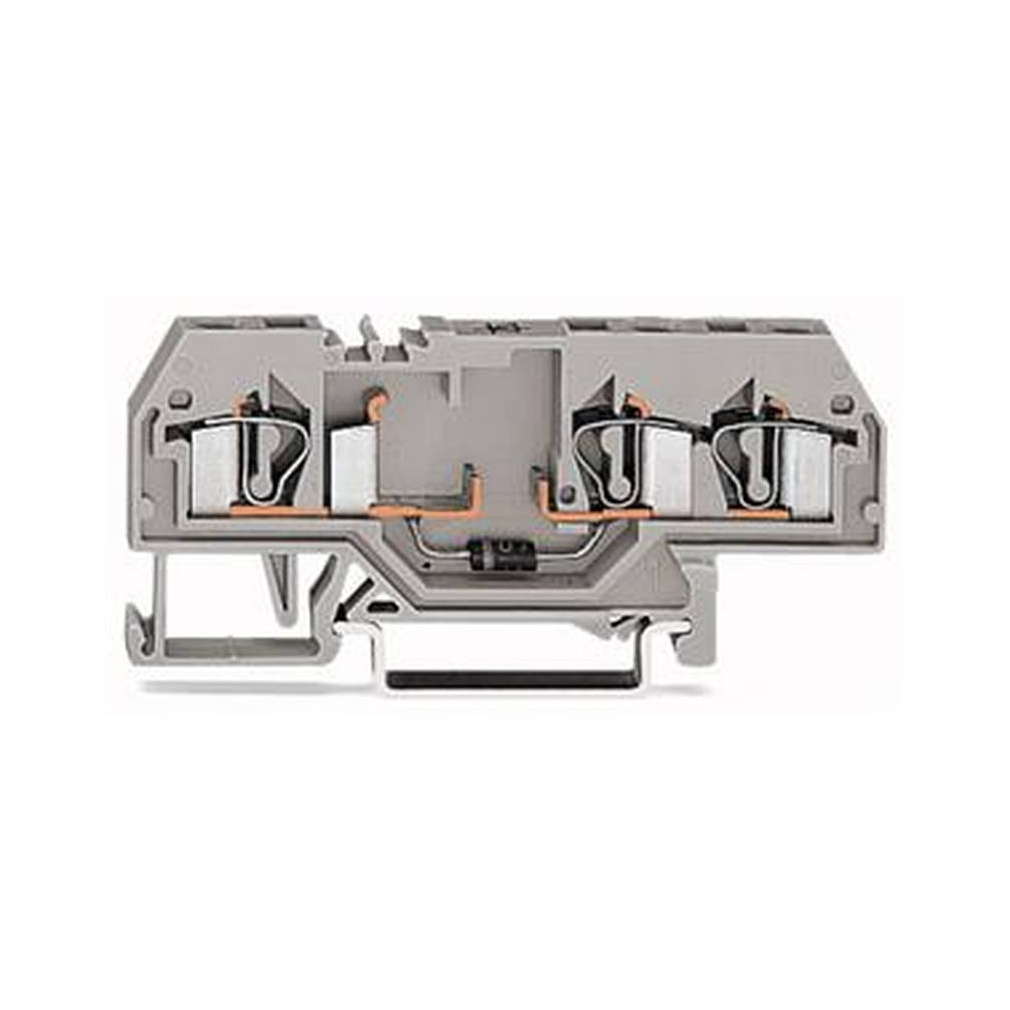

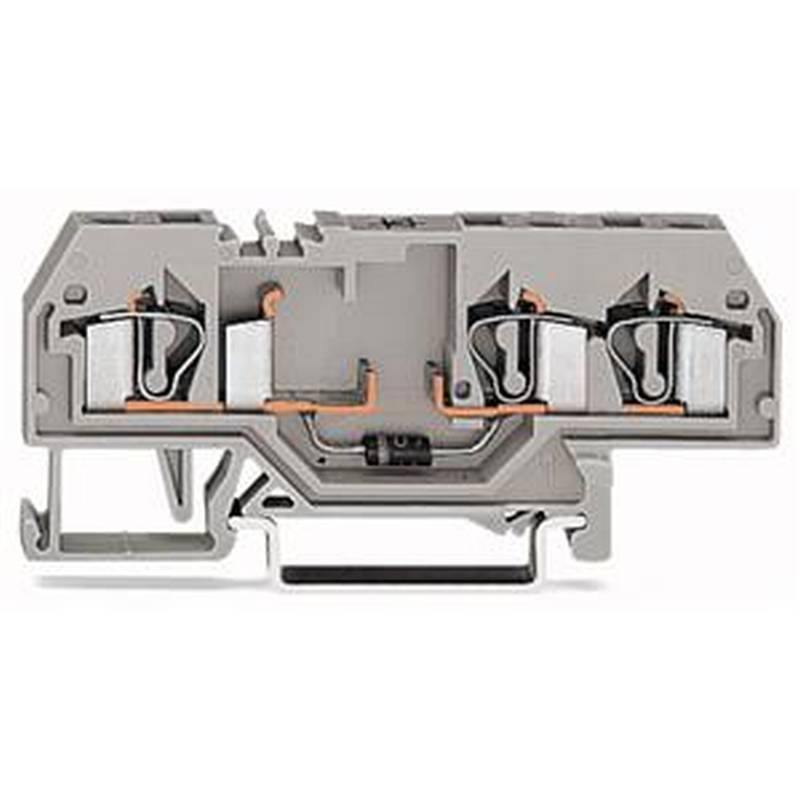

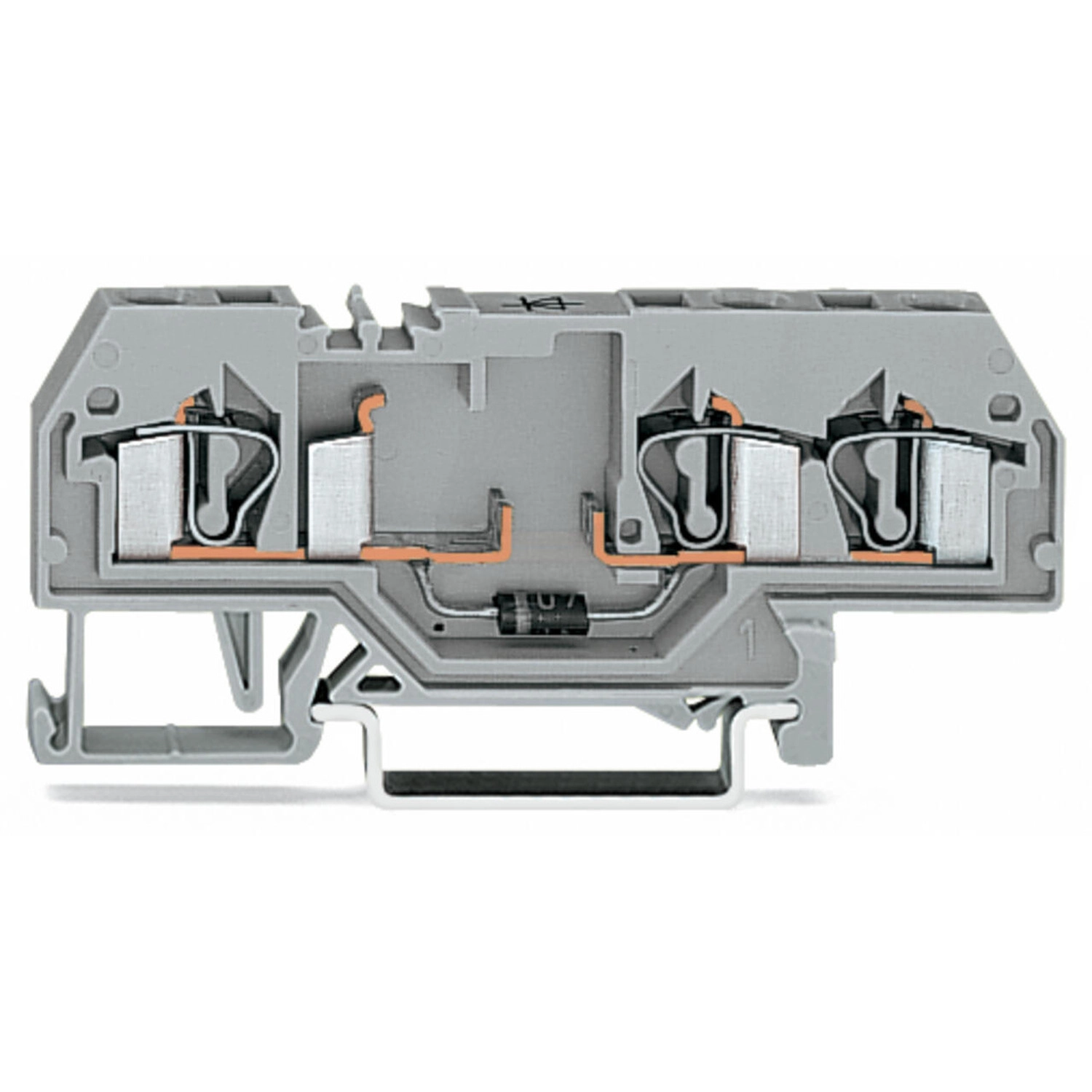

A Wago 281-673/281-401 háromvezetékes diódás alkatrész-sorkapocs szürke kivitelben. 1N5408 diódával, jobb oldali anóddal készül. CAGE CLAMP bekötéséhez 9–10 mm csupaszolási hossz tartozik; a rézvezetők tartománya 0,08–4 mm².
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III/3, III/2 és II/2 | A névleges feszültség, impulzusfeszültség és áram mezője mindhárom kategóriában – jelű. |
|---|---|
| Névleges feszültség; általános adat | 250 V |
| Záróirányú feszültség | 1000 V |

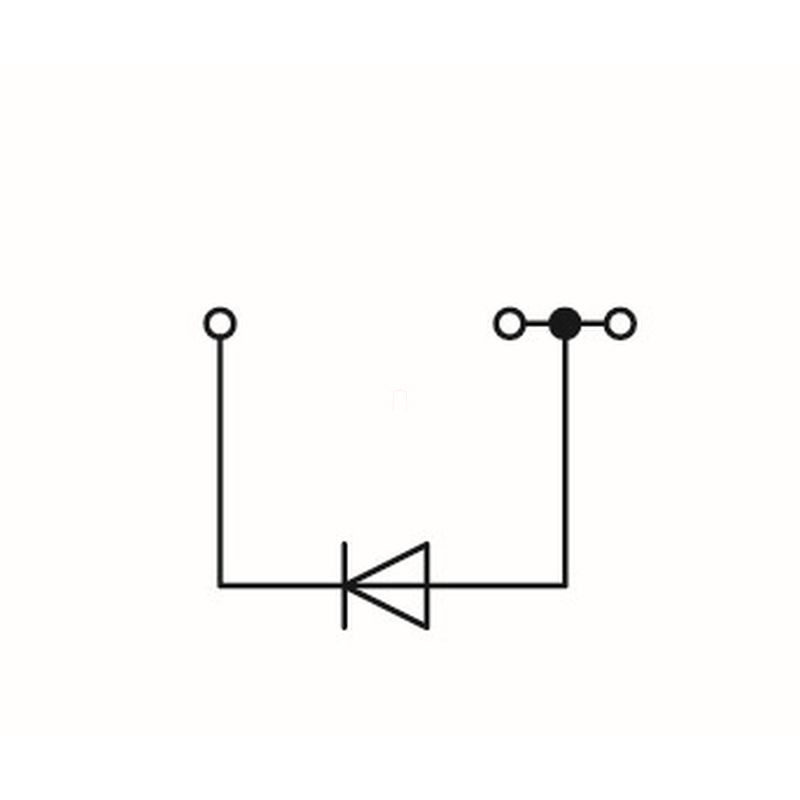

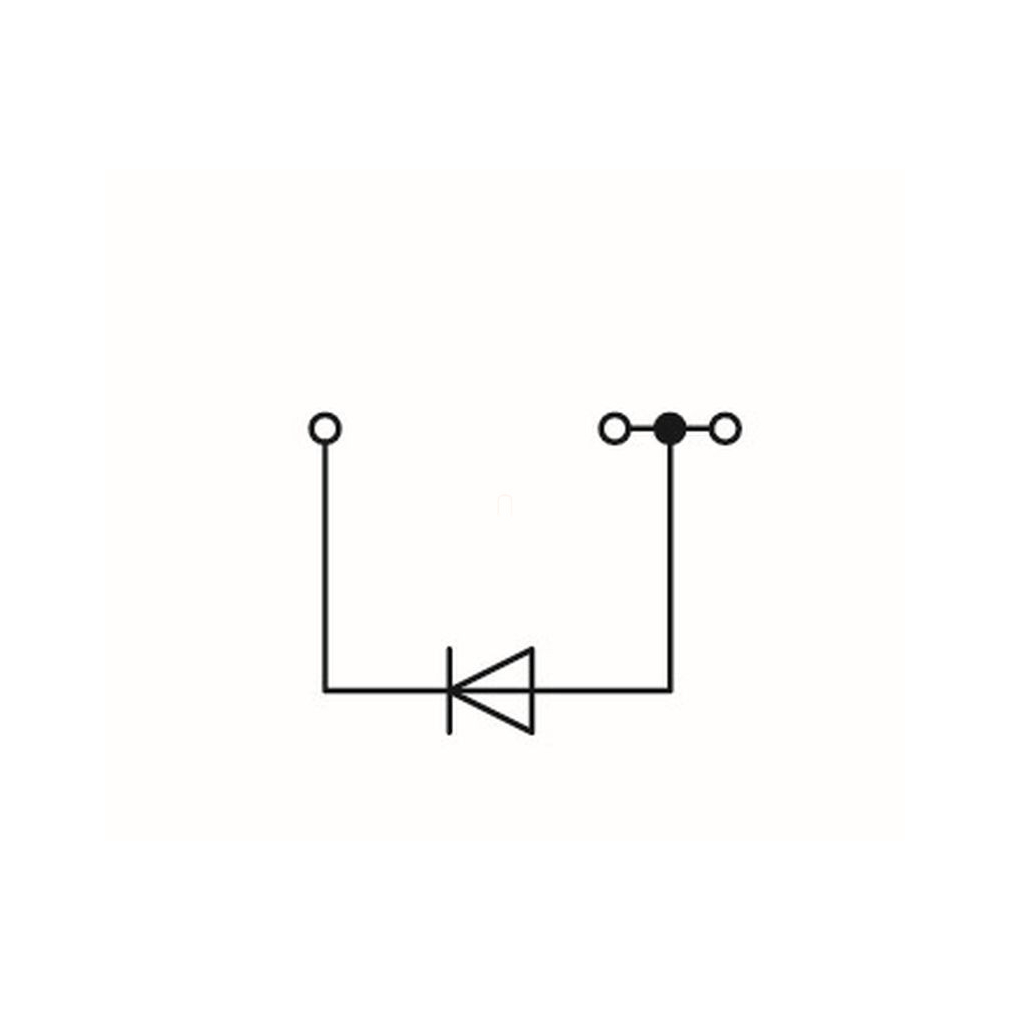

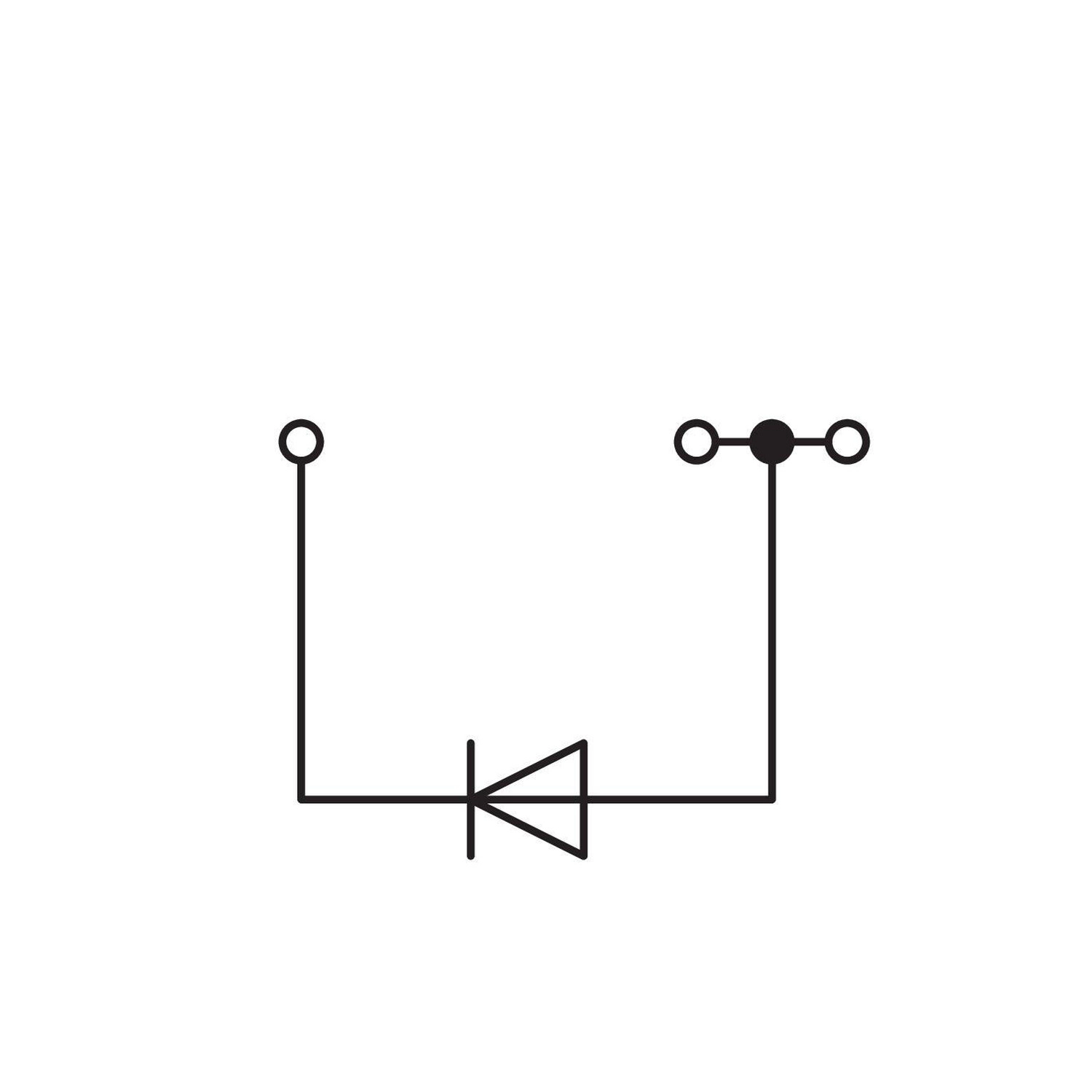

| Diódatípus | 1N5408 |
| Anód elhelyezkedése | Jobb oldalon |
Vezetékek és csatlakozás
| Összes csatlakozási pont száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Névleges keresztmetszet a megnevezésben | 4 mm² |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium kizárólag a külön megadott feltételekkel |
| Tömör rézvezető | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Bekötési irány | Felső bekötés |
Alumíniumvezetők külön feltételei
| Tömör alumíniumvezető feltétele | Legfeljebb 4 mm² / 12 AWG; WAGO Alu-Plus 249-130 érintkezőpasztával. |
|---|---|
| Alumíniumvezető előkészítése CAGE CLAMP esetén | Először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal helyezd az Alu-Plus pasztával feltöltött kapocspontba. A pasztát csatlakoztatás előtt az alumíniumvezető teljes felületére is felviheted. |
| Alu-Plus; oxidréteg | Az összeszorításkor eltávolítja az oxidréteget, és megakadályozza a kapocspont újbóli oxidációját. |
| Alu-Plus; korrózió | Megakadályozza az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül, és hosszú távú korrózióvédelmet nyújt. |
| Alumíniumvezető csökkent vezetőképességéhez tartozó általános áramadatok | 2,5 mm²: 16 A; 4 mm²: 22 A. Ezek az alumíniumvezetőre vonatkozó adatok; a termék és a beépített alkatrész saját villamos korlátait nem emelik meg. |
Geometria, anyag és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 73,5 mm / 2,894 inch |
| Mélység a DIN-sín felső élétől | 29 mm / 1,142 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,176 MJ |
| Tömeg | 12 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Tanúsítványok és nyilatkozatok
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
|---|---|
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-107288 |
| ABS | American Bureau of Shipping; 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
Szükséges kiegészítők
| 281-346 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 281-344 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 281-326 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 281-324 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 281-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 281-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 281-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 281-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 281-472 | Érszigetelő stop; 0,75 … 1,5 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-106 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 281-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 281-673/281-400 | A közös katódos, polarizált diódakapu gyártói alkalmazási példájában szereplő változat. |
Szerelés és kezelés
| Vezeték bekötési feltétele | A tömör vagy finom elemi szálas rézvezetőt 9–10 mm hosszan csupaszítsd; a 0,08–4 mm² / 28–12 AWG tartományhoz CAGE CLAMP csatlakozás és működtetőszerszám tartozik. |
|---|---|
| Fésűs áthidaló | Nyomd lefelé a fésűs áthidalót addig, amíg teljesen a helyére nem kerül. |
Alkalmazási feltételek
| Alkalmazási példák | Egyedi diódás áramkörök, például lámpatesztelő vagy gyűjtőhibajelző áramkör. |
|---|---|
| Közös katódos, polarizált diódakapuk gyártói példája | 281-673/281-400 vagy 281-673/281-401 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|---|
| SCIP bejelentési szám; Ausztria | 9a7186f3-4e2f-4904-b623-3bc453af76f5 |
| SCIP bejelentési szám; Belgium | b48b7da2-3ccc-4084-bd62-344242836b64 |
| SCIP bejelentési szám; Bulgária | 18a27178-5022-4dd5-b1ec-57c1db336bde |
| SCIP bejelentési szám; Csehország | 6a44febc-1a3a-4336-843e-d05db6691874 |
| SCIP bejelentési szám; Dánia | 41367ba3-ef36-40a7-b84b-334c484dd8c0 |
| SCIP bejelentési szám; Finnország | 39b3cfaf-edea-438e-880c-2629ada94045 |
| SCIP bejelentési szám; Franciaország | 428e3237-f92f-47a7-8c14-f7f83a74bd59 |
| SCIP bejelentési szám; Németország | 4351941f-bd5f-4e80-a359-827ebea2c3d1 |
| SCIP bejelentési szám; Magyarország | defcfc75-73e5-4f2c-8c06-0f01087ccf1d |
| SCIP bejelentési szám; Olaszország | 49de0d77-2be7-4c5b-b4b2-3617868fca26 |
| SCIP bejelentési szám; Hollandia | b25b13b9-1f8d-4cd6-ab58-e39b3f2960d5 |
| SCIP bejelentési szám; Lengyelország | 36a32483-fe0a-43ee-a191-fb6bfa4936bf |
| SCIP bejelentési szám; Románia | da0ff631-1a1f-4c11-8e56-3c5b0ec67846 |
| SCIP bejelentési szám; Svédország | 23ddd887-4496-4bef-9fe5-fd376e8cb8d8 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen színű ez a változat?
Szürke.
Milyen szigetelőanyagból készült?
Poliamidból (PA66), UL94 V0 gyúlékonysági osztállyal.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
281-673/281-401
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
11,97 g/db
Cikkszám
4050821275572
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 281-673/281-401 alkatrész-sorkapocs, 3 vezeték, 1N5408 diódával, anód, jobb oldalon, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 4 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 281-673/281-401 |
| GTIN / EAN | 4050821275572 |
| Terméktípus | Háromvezetékes diódás alkatrész-sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III/3, III/2 és II/2 | A névleges feszültség, impulzusfeszültség és áram mezője mindhárom kategóriában – jelű. |
|---|---|
| Névleges feszültség; általános adat | 250 V |
| Záróirányú feszültség | 1000 V |
| Diódatípus | 1N5408 |
| Anód elhelyezkedése | Jobb oldalon |
Vezetékek és csatlakozás
| Összes csatlakozási pont száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Névleges keresztmetszet a megnevezésben | 4 mm² |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium kizárólag a külön megadott feltételekkel |
| Tömör rézvezető | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Bekötési irány | Felső bekötés |
Alumíniumvezetők külön feltételei
| Tömör alumíniumvezető feltétele | Legfeljebb 4 mm² / 12 AWG; WAGO Alu-Plus 249-130 érintkezőpasztával. |
|---|---|
| Alumíniumvezető előkészítése CAGE CLAMP esetén | Először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal helyezd az Alu-Plus pasztával feltöltött kapocspontba. A pasztát csatlakoztatás előtt az alumíniumvezető teljes felületére is felviheted. |
| Alu-Plus; oxidréteg | Az összeszorításkor eltávolítja az oxidréteget, és megakadályozza a kapocspont újbóli oxidációját. |
| Alu-Plus; korrózió | Megakadályozza az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül, és hosszú távú korrózióvédelmet nyújt. |
| Alumíniumvezető csökkent vezetőképességéhez tartozó általános áramadatok | 2,5 mm²: 16 A; 4 mm²: 22 A. Ezek az alumíniumvezetőre vonatkozó adatok; a termék és a beépített alkatrész saját villamos korlátait nem emelik meg. |
Geometria, anyag és környezet
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 73,5 mm / 2,894 inch |
| Mélység a DIN-sín felső élétől | 29 mm / 1,142 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,176 MJ |
| Tömeg | 12 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Tanúsítványok és nyilatkozatok
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
|---|---|
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-107288 |
| ABS | American Bureau of Shipping; 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
Szükséges kiegészítők
| 281-346 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 281-344 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 281-326 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 281-324 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 281-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 281-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 281-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 281-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 281-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 281-472 | Érszigetelő stop; 0,75 … 1,5 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-106 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; ónozott kivitel; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 281-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 281-673/281-400 | A közös katódos, polarizált diódakapu gyártói alkalmazási példájában szereplő változat. |
Szerelés és kezelés
| Vezeték bekötési feltétele | A tömör vagy finom elemi szálas rézvezetőt 9–10 mm hosszan csupaszítsd; a 0,08–4 mm² / 28–12 AWG tartományhoz CAGE CLAMP csatlakozás és működtetőszerszám tartozik. |
|---|---|
| Fésűs áthidaló | Nyomd lefelé a fésűs áthidalót addig, amíg teljesen a helyére nem kerül. |
Alkalmazási feltételek
| Alkalmazási példák | Egyedi diódás áramkörök, például lámpatesztelő vagy gyűjtőhibajelző áramkör. |
|---|---|
| Közös katódos, polarizált diódakapuk gyártói példája | 281-673/281-400 vagy 281-673/281-401 |
Származás és besorolás
| Származási ország | CN |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-27 |
| eCl@ss 9.0 | 27-14-11-27 |
| ETIM 9.0 | EC000903 |
| ETIM 10.0 | EC000903 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|---|
| SCIP bejelentési szám; Ausztria | 9a7186f3-4e2f-4904-b623-3bc453af76f5 |
| SCIP bejelentési szám; Belgium | b48b7da2-3ccc-4084-bd62-344242836b64 |
| SCIP bejelentési szám; Bulgária | 18a27178-5022-4dd5-b1ec-57c1db336bde |
| SCIP bejelentési szám; Csehország | 6a44febc-1a3a-4336-843e-d05db6691874 |
| SCIP bejelentési szám; Dánia | 41367ba3-ef36-40a7-b84b-334c484dd8c0 |
| SCIP bejelentési szám; Finnország | 39b3cfaf-edea-438e-880c-2629ada94045 |
| SCIP bejelentési szám; Franciaország | 428e3237-f92f-47a7-8c14-f7f83a74bd59 |
| SCIP bejelentési szám; Németország | 4351941f-bd5f-4e80-a359-827ebea2c3d1 |
| SCIP bejelentési szám; Magyarország | defcfc75-73e5-4f2c-8c06-0f01087ccf1d |
| SCIP bejelentési szám; Olaszország | 49de0d77-2be7-4c5b-b4b2-3617868fca26 |
| SCIP bejelentési szám; Hollandia | b25b13b9-1f8d-4cd6-ab58-e39b3f2960d5 |
| SCIP bejelentési szám; Lengyelország | 36a32483-fe0a-43ee-a191-fb6bfa4936bf |
| SCIP bejelentési szám; Románia | da0ff631-1a1f-4c11-8e56-3c5b0ec67846 |
| SCIP bejelentési szám; Svédország | 23ddd887-4496-4bef-9fe5-fd376e8cb8d8 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 281-673/281-401 alkatrész-sorkapocs, 3 vezeték, 1N5408 diódával, anód, jobb oldalon, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 4 mm², CAGE CLAMP®, szürke használati útmutató
Vezetékek feltételei
| Összes csatlakozási pont száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Névleges keresztmetszet a megnevezésben | 4 mm² |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium kizárólag a külön megadott feltételekkel |
| Tömör rézvezető | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Bekötési irány | Felső bekötés |
Alumíniumvezetők külön feltételei
| Tömör alumíniumvezető feltétele | Legfeljebb 4 mm² / 12 AWG; WAGO Alu-Plus 249-130 érintkezőpasztával. |
|---|---|
| Alumíniumvezető előkészítése CAGE CLAMP esetén | Először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal helyezd az Alu-Plus pasztával feltöltött kapocspontba. A pasztát csatlakoztatás előtt az alumíniumvezető teljes felületére is felviheted. |
| Alu-Plus; oxidréteg | Az összeszorításkor eltávolítja az oxidréteget, és megakadályozza a kapocspont újbóli oxidációját. |
| Alu-Plus; korrózió | Megakadályozza az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül, és hosszú távú korrózióvédelmet nyújt. |
| Alumíniumvezető csökkent vezetőképességéhez tartozó általános áramadatok | 2,5 mm²: 16 A; 4 mm²: 22 A. Ezek az alumíniumvezetőre vonatkozó adatok; a termék és a beépített alkatrész saját villamos korlátait nem emelik meg. |
Kezelés
| Vezeték bekötési feltétele | A tömör vagy finom elemi szálas rézvezetőt 9–10 mm hosszan csupaszítsd; a 0,08–4 mm² / 28–12 AWG tartományhoz CAGE CLAMP csatlakozás és működtetőszerszám tartozik. |
|---|---|
| Fésűs áthidaló | Nyomd lefelé a fésűs áthidalót addig, amíg teljesen a helyére nem kerül. |
Alkalmazási feltételek
| Alkalmazási példák | Egyedi diódás áramkörök, például lámpatesztelő vagy gyűjtőhibajelző áramkör. |
|---|---|
| Közös katódos, polarizált diódakapuk gyártói példája | 281-673/281-400 vagy 281-673/281-401 |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
