Wago 281-107 2 vezetékes földelősorkapocs, 4 mm², oldalsó jelölőnyílások, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga
RRP:1 708 Ft/db
1 590 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 407 Ft/db
nettó 1 108 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

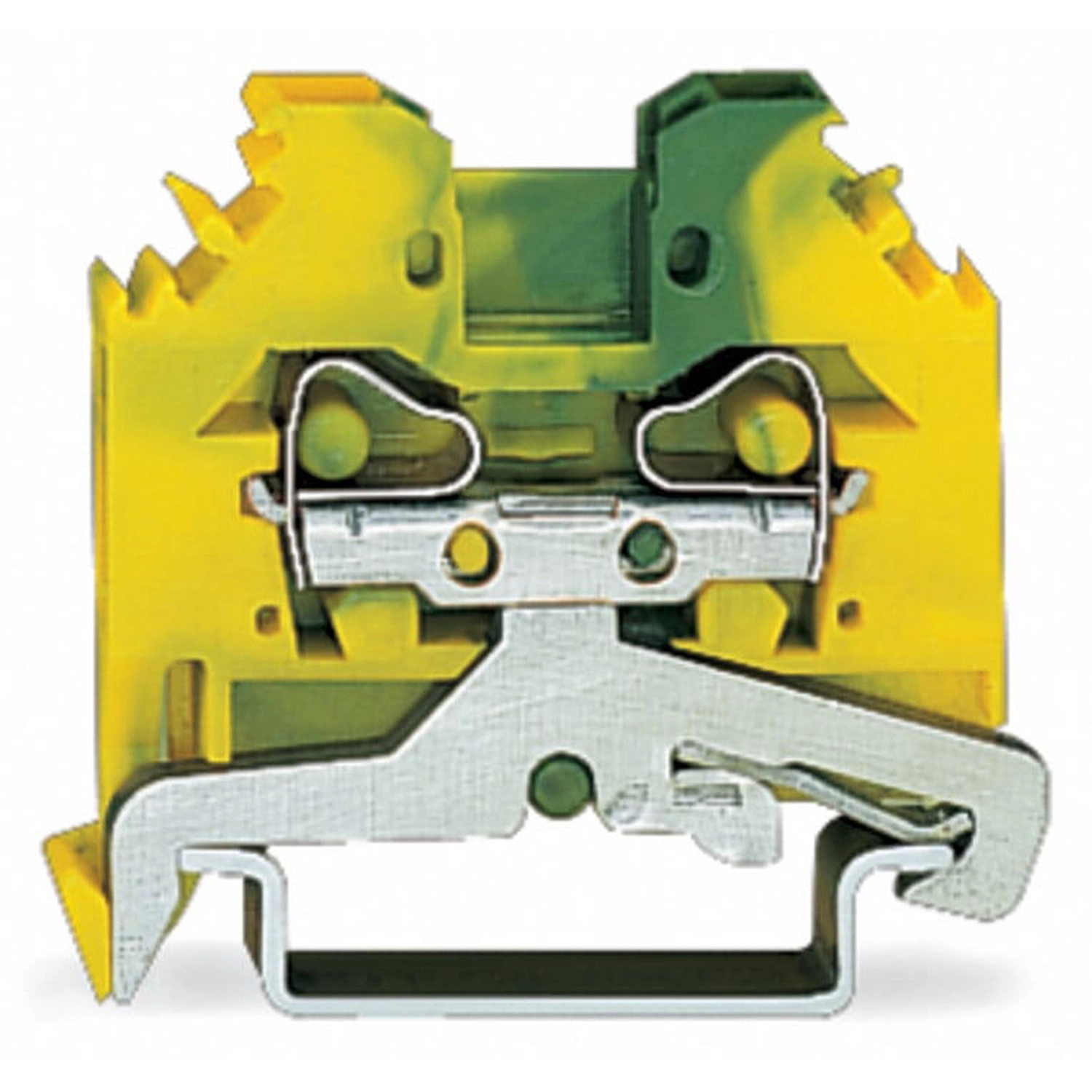

Földelősorkapocs, 281-es sorozat, CAGE CLAMP®. A Wago 281-107 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–10 mm csupaszítási hosszt kell alkalmazni. A földelősorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, biztosítva a kapcsolat stabilitását. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A gyártó a versenytársak megoldásaihoz képest kiemelkedő teljesítményt emel ki. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető.
A Wago 281-107 zöld-sárga kétvezetékes földelő sorkapocs CAGE CLAMP csatlakozással és 4 mm² névleges keresztmetszettel készül. A beépített érintkezőláb a vezetők és a DIN-sín között közvetlen villamos kapcsolatot hoz létre. Szélessége 6 mm; a csupaszolási hossz 9–10 mm.
Villamos adatok és feltételeik
| IEC/EN 60947-7-2; III/3, III/2 és II/2 | A névleges feszültség, impulzusfeszültség és áram mindhárom kategóriában – jelű. |
|---|
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Névleges keresztmetszet | 4 mm² |
| Vezető anyaga | Réz; tömör alumínium kizárólag az Alu-Plus feltételeivel. |
| Tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Bekötési irány | Oldalsó bekötés |
Geometria, anyag és környezet

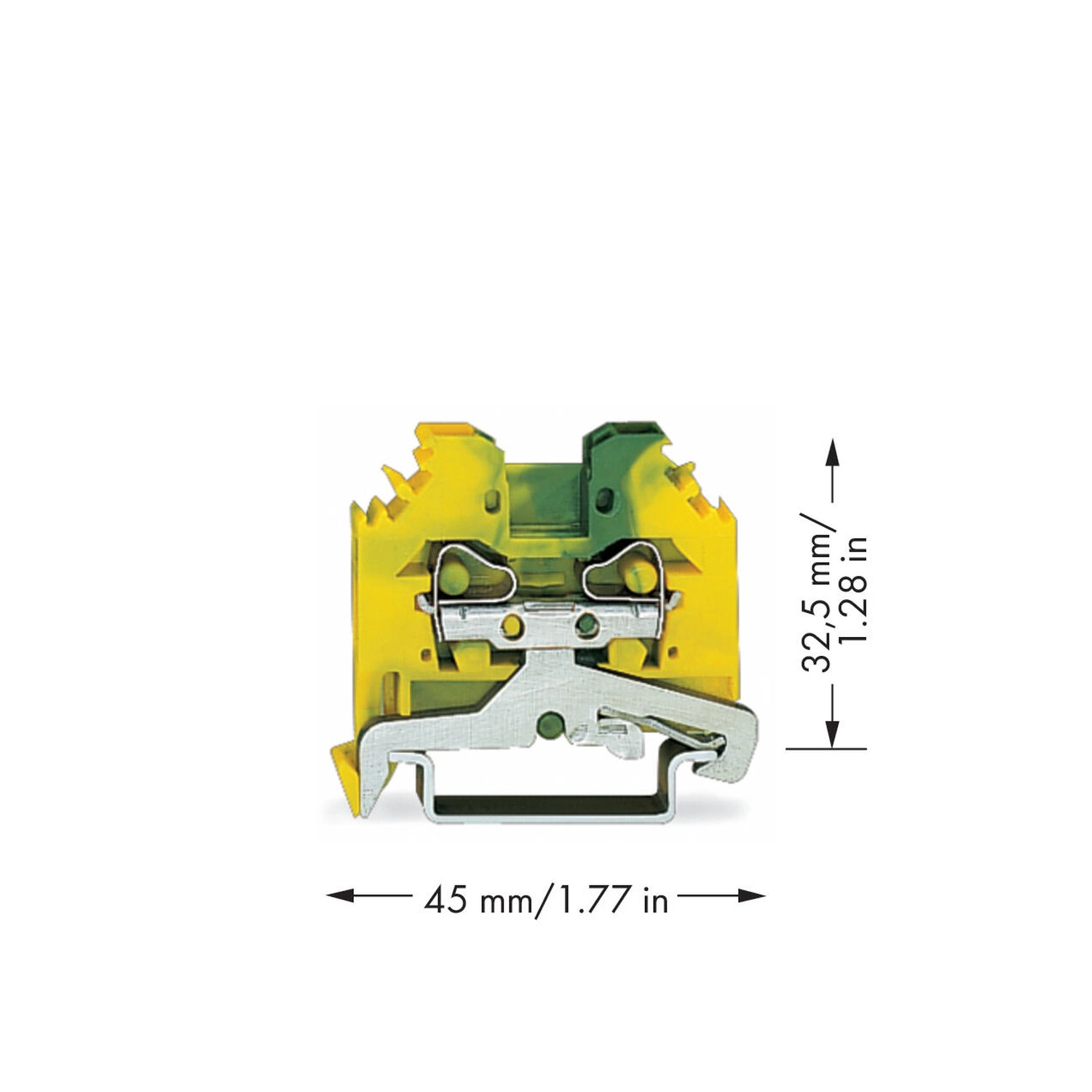

| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 45 mm / 1,772 inch |
| Mélység a DIN-sín felső élétől | 32,5 mm / 1,28 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Oldalsó jelölés |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,077 MJ |
| Tömeg | 10,7 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Földelési kapcsolat | A beépített érintkezőláb közvetlen villamos és mechanikai kapcsolatot hoz létre a vezetők és a DIN-sín között. |

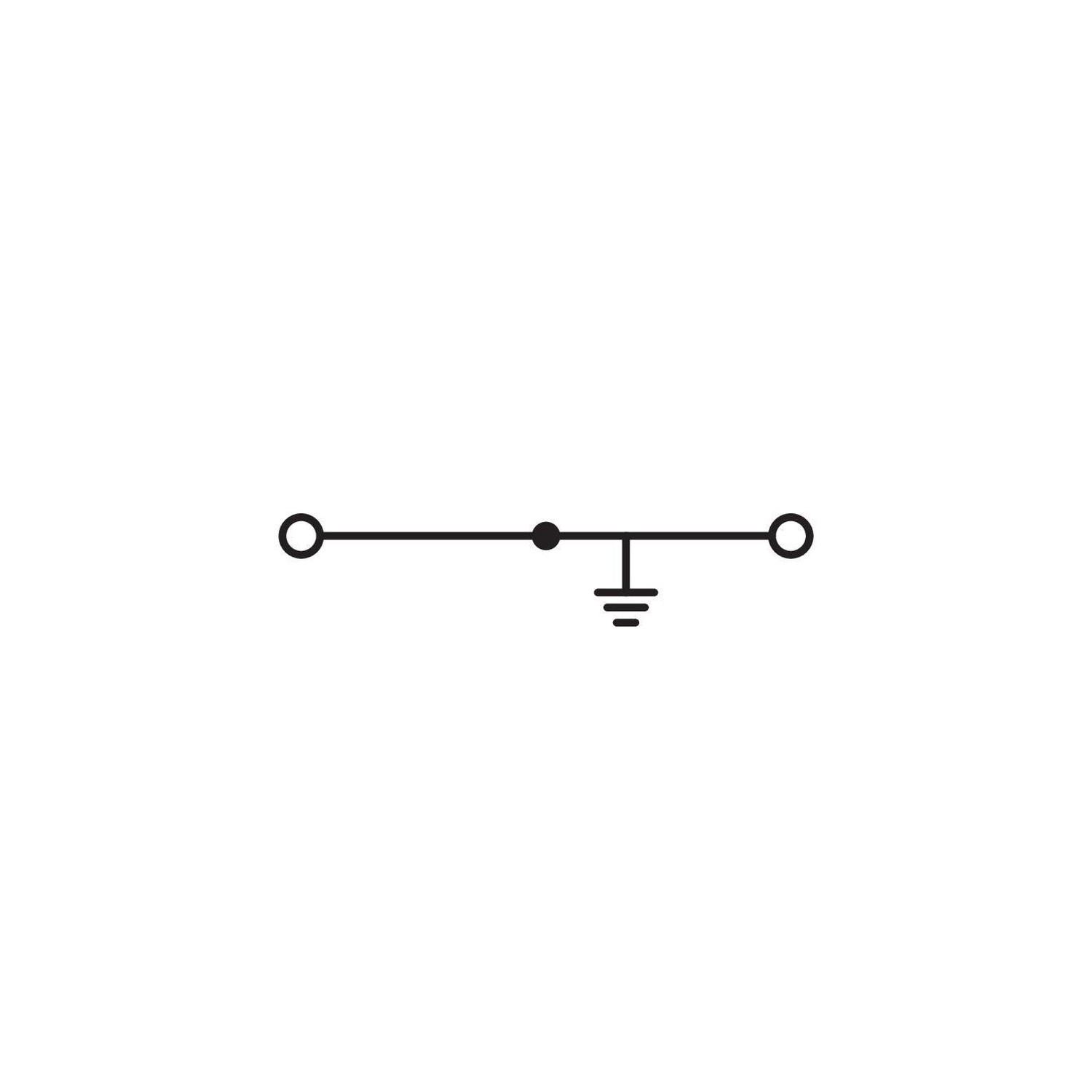

| Kapcsolási rajz | Két végpont közös vezetővonallal és földelési jellel. |
Alumíniumvezeték-feltételek
| Alumínium vezeték előkészítése | Tömör alumínium vezetékhez WAGO Alu-Plus érintkezőpasztát (249-130) kell használni. CAGE CLAMP csatlakozásnál először pengével tisztítsd meg az alumínium vezetéket, majd azonnal helyezd az Alu-Plus pasztával megtöltött kapocspontba. Csatlakoztatás előtt a vezeték teljes felületére is felvihető a paszta. |
|---|---|
| Alu-Plus hatásai | Összeszorításkor eltávolítja az oxidréteget; megakadályozza a kapocspont újbóli oxidálódását, valamint az alumínium és réz közötti elektrolitikus korróziót ugyanazon sorkapcson belül; hosszú távú korrózióvédelmet nyújt. |
| Tömör alumínium vezeték felső határa | Legfeljebb 4 mm² / 12 AWG, WAGO Alu-Plus 249-130 érintkezőpasztával. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7727 |
|---|---|
| CSA | CSA Group C22.2 1505034 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-107288 |
| UL | Underwriters Laboratories Inc. UL 1059 20190731-E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
Opcionális kiegészítők
| 281-422 | Áthidaló; szigetelt; sárga-zöld |
|---|---|
| 281-402 | Áthidaló; szigetelt; szürke |
| 281-409 | Áthidaló; szigetelt; szürke |
| 781-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 781-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 781-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 781-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 781-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kialakítás; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1,5 mm² … 4 mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-106 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-246 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 281-405 | Figyelmeztető fedél; villámjellel, fekete; 5 sorkapocsnak; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35 síntől; szürke |
| 281-322 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 281-332 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 249-130 | Alu-Plus érintkezőpaszta tömör alumínium vezetékhez. |
Kezelés és közösítés
| PE sorkapocs DIN-sínre szerelése | Pattintsd a földelő sorkapcsot a DIN-sínre; automatikusan közvetlen villamos kapcsolatot létesít a sínnel. A beszerelés után a sorkapocs nem csúsztatható el a sínen. |
|---|---|
| Szerelési irány | DIN-35 sínre szereléskor a sorkapcsok nyitott oldalai azonos irányba nézzenek. A rögzítőlábak és az eltávolítási nyílások mindegyik sorkapcson ugyanazon az oldalon vannak. |
| CAGE CLAMP vezetékbehelyezés | A vezeték behelyezéséhez használd a működtetőszerszámot. |
| PE és átmenő sorkapocs közösítése | Rövidrezáró áthidalóval csak egy irányban, a sorkapocs hátsó oldalán keresztül végezhető. A WAGO a szükséges sorkapocsjelölésen felül sárga-zöld rövidrezáró áthidaló használatát javasolja. |
| Áthidaló behelyezése | Nyomd lefelé az áthidalót, amíg teljesen a helyére nem kerül. |
| WMB jelölés | A sorkapocs WMB jelölőrendszerrel jelölhető. |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül. |
|---|---|
| CAS-szám | 7439-92-1 |
| REACH jelöltlistás anyag | Ólom |
| SCIP bejelentési szám – Ausztria | 9c17b476-5c9e-4453-8559-58f72f0560a9 |
| SCIP bejelentési szám – Belgium | 59a53fb7-15a7-41a8-bc9a-93282df2ff94 |
| SCIP bejelentési szám – Bulgária | 80c3d130-0919-49ef-889a-cd2455eb6969 |
| SCIP bejelentési szám – Csehország | 3a2ea5e3-2d94-4c84-9cac-c4acfaa8663d |
| SCIP bejelentési szám – Dánia | 9b6ed5b1-6636-4bf5-b128-fe28c583d201 |
| SCIP bejelentési szám – Finnország | e56d3fa7-e762-479a-97da-21d764fa1d91 |
| SCIP bejelentési szám – Franciaország | a4193d82-eeac-47cd-a92e-1820914fb339 |
| SCIP bejelentési szám – Németország | 29d6ca8a-144a-4ba2-acee-e62c17fbc63b |
| SCIP bejelentési szám – Magyarország | bc6eb6d1-6b1d-43c7-8615-4e57c54a4c03 |
| SCIP bejelentési szám – Olaszország | 6874dd9f-8cc2-489f-bae3-f85e055bb85a |
| SCIP bejelentési szám – Hollandia | 9344bccb-d345-4224-af1e-0d2c93af069e |
| SCIP bejelentési szám – Lengyelország | e1e326e5-0c39-4007-b1c8-59ce6a8531c5 |
| SCIP bejelentési szám – Románia | 04e3b75a-f8c4-427f-a6fd-16dea1176405 |
| SCIP bejelentési szám – Svédország | b916946a-118b-4ceb-bbc9-6f1a2fbf6ecd |
