Wago 281-104 2 vezetékes átmenő sorkapocs, 4 mm², CAGE CLAMP, Ex i, oldalsó jelölőnyílások, DIN 35 × 15 és 35 × 7,5, kék
RRP:510 Ft/db
475 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
420 Ft/db
nettó 331 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

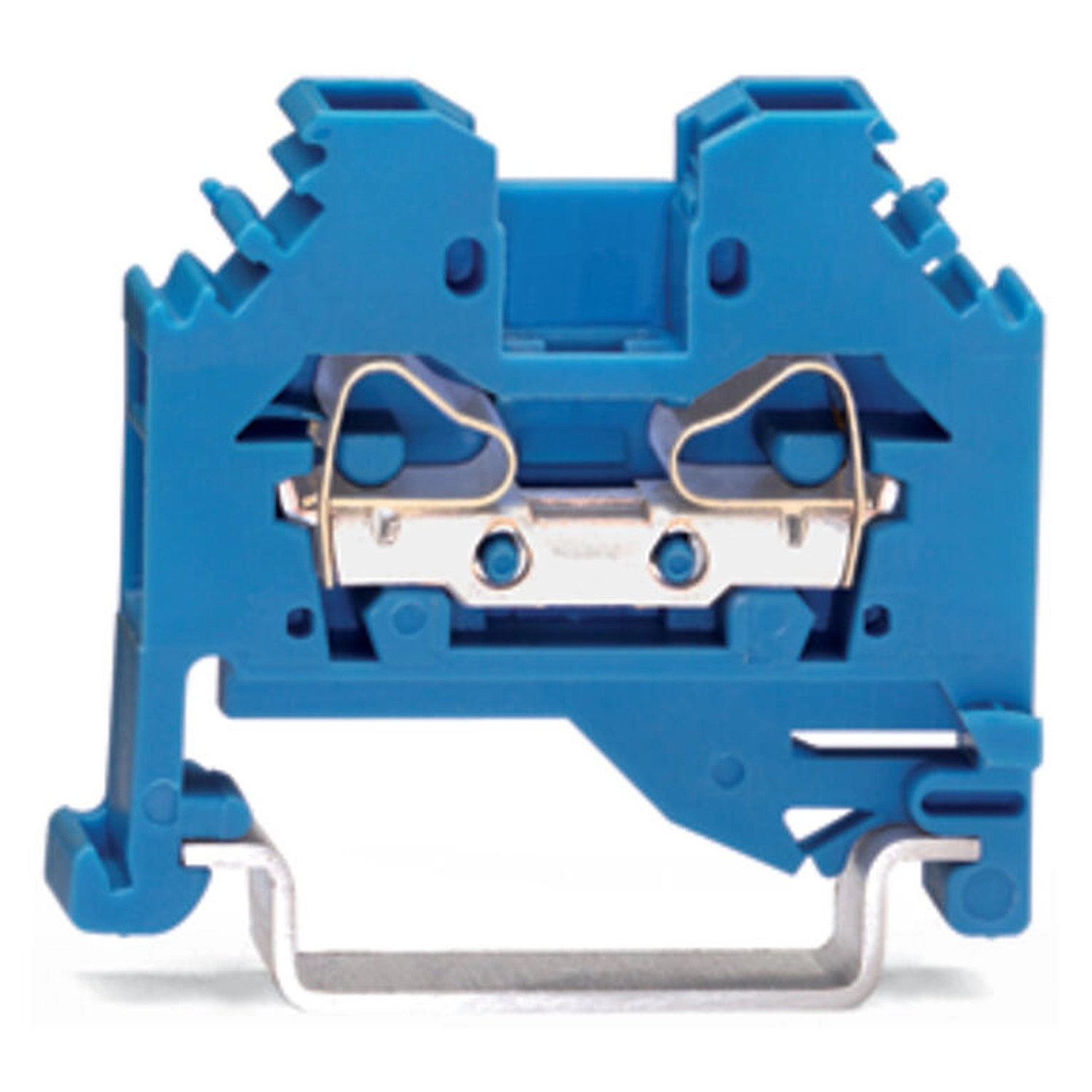

Átmenő sorkapocs, 281-es sorozat, kék. A Wago 281-104 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 9–10 mm csupaszítási hosszt kell alkalmazni. Az átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a vezetők gyors és biztonságos csatlakoztatására. Hagyományos átmenő vezetékezésre és potenciálelosztásra alkalmas változatok állnak rendelkezésre. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². CAGE CLAMP® – ipari szabvány a csatlakozástechnikában. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Biztonságos és gyors szerelés. Kezelőszerszámos működtetés. Kompakt méretek.
A Wago 281-104 kék kétvezetékes átmenő sorkapocs egy potenciálon, egy szinten köti össze a vezetőket. Működtetőszerszámmal kezelhető CAGE CLAMP® csatlakozása 0,08–4 mm² tömör vagy finom elemi szálas vezetőhöz használható. Oldalsó bekötésű és oldalsó jelölésű. IEC/EN60947-7-1 szerint III/3 feltétellel 800 V, 8 kV és 32 A a névleges adata. A kék kivitel Ex i alkalmazásokhoz megfelelőként szerepel.
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória /3. szennyezettségi fok | 800 V; 8 kV; 32 A |
|---|---|
| IEC/EN60947-7-1; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| Veszteségi teljesítmény pólusonként/potenciálonként | 1,024 W; az ehhez megadott 32 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,001 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok /potenciálok /szintek száma | 2 /1 /1 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Csatlakoztatható vezetőanyag | Réz; alumínium a külön megadott feltételekkel |
| Névleges keresztmetszet a megnevezésben | 4 mm² |
| Tömör vezeték | 0,08–4 mm² /28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² /28–12 AWG |
| Csupaszolási hossz | 9–10 mm /0,35–0,39 inch |
| Huzalozási irány | Oldalsó bekötés |
| Érvéghüvelyes vezeték feltétele | Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméret szükséges. Ez nem a csatlakoztatható keresztmetszet növelését jelenti. |
Méretek, anyag és környezet
| Szélesség | 6 mm /0,236 inch |
|---|---|
| Magasság | 42,5 mm /1,673 inch |
| Mélység a DIN kalapsín felső részétől | 32,5 mm /1,28 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN35-sín; DIN35 ×15 és DIN35 ×7,5 mm |
| Jelölés helye | Oldalt |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,095 MJ |
| Tömeg | 6,1 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és feltétele | Tömör alumíniumvezető; legfeljebb 4 mm² /12 AWG, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Alumínium áramterhelés; 4 mm² | 22 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Alkalmazási feltételek és eltérő megadások
| Áramértékek eltérő feltételei | IEC szerint 32 A; tömör alumíniumvezetővel 2,5 mm²-hez 16 A, 4 mm²-hez 22 A tartozik. A feltételek nem felcserélhetők. |
|---|---|
| UL és CSA tanúsítás | A tanúsítványlista nem ad külön számszerű UL/CSA névleges áram- vagy feszültségtáblázatot; az IEC-adatokat nem szabad ezek nevében újraminősíteni. |
| Érvéghüvelyes feltétel | Kizárólag érvéghüvelyes vezetékre szól az egy mérettel nagyobb sorkapocs követelménye; nem minden vezetőre. A saját 0,08–4 mm² tartomány ettől nem bővül. |

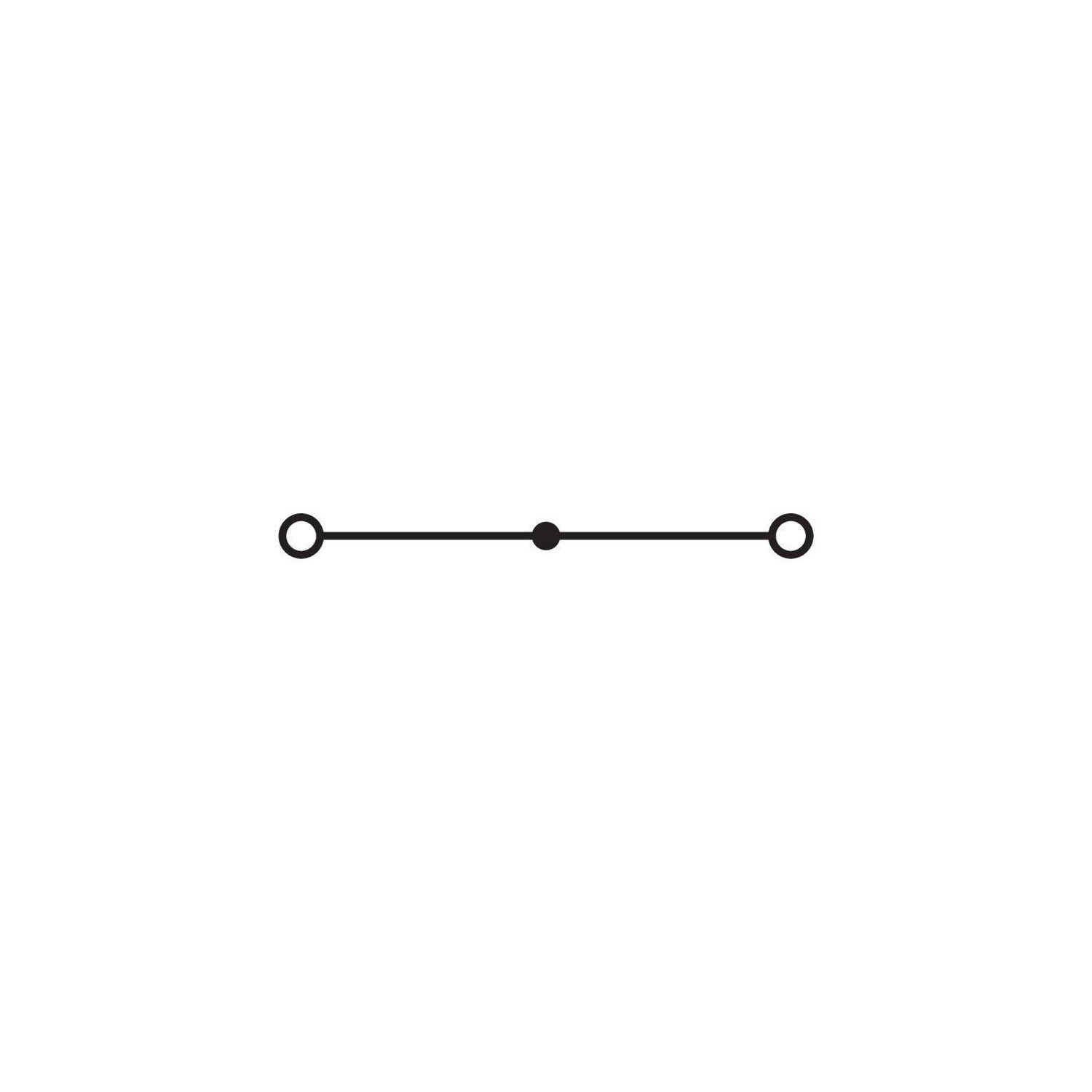

| Kapcsolási vázlat | Két csatlakozási pont között átmenő összeköttetés, egy potenciálon. |
| Fizikai jelölés helye | Oldalsó jelölés. |

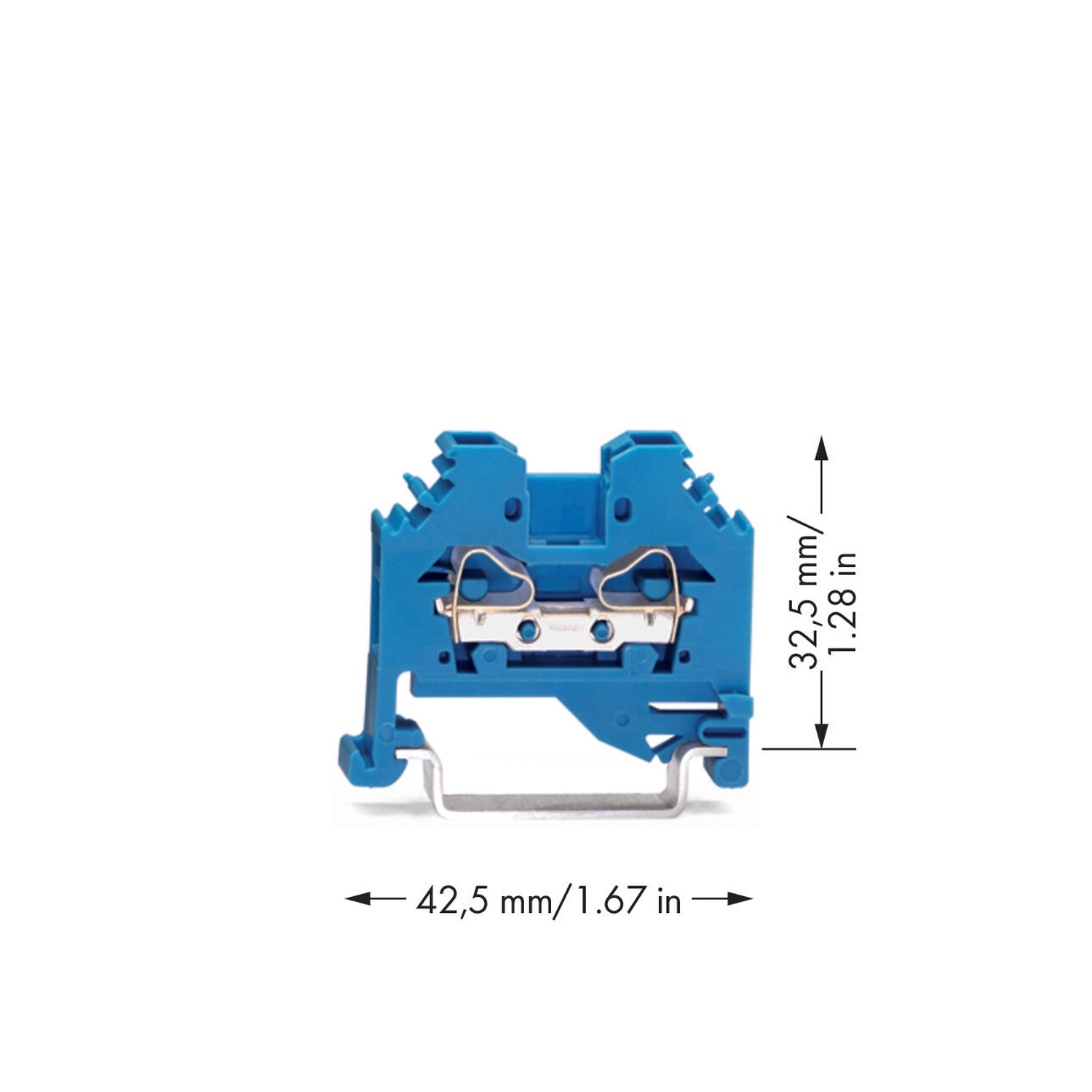

| Méretábra kerekített inch értékei | 42,5 mm /1,67 inch vízszintesen és 32,5 mm /1,28 inch függőlegesen. A táblázat 42,5 mm /1,673 inch magasságot és 32,5 mm /1,28 inch sín feletti mélységet ad. |
| Tartozékok külön paraméterei | A vizsgálódugók, diódák, LED-ek, érvéghüvelyek és áthidalók megnevezett áram-, feszültség- és keresztmetszetadatai az adott tartozékra vonatkoznak; nem a kapocs névleges adatai. |
| Szemléltető kép és saját szín | A saját kivitel kék. A szerelési képek eltérő színe nem változtatja meg a saját színadatot. |
| Ex i alkalmazhatóság | A termékmegnevezés gyújtószikramentes, Ex i alkalmazásokhoz megfelelő kivitelt nevez meg. Külön Ex-tanúsítványszámot, Ex-feszültséget, Ex-áramot vagy külön Ex-szerelési lépéssort a saját adatlap nem ad. |
| Rövidrezáró áthidaló eltérő megadása | A kezelési képfelirat 280-402-t nevez meg; a saját kompatibilitási lista 281-402-t sorol. A képfelirat nem tekinthető a 280-402 önálló kompatibilitási igazolásának ehhez a termékhez; a tényleges tartozék kiválasztásánál a saját kapcsolati lista irányadó. |
| Racsnis szerszám képi művelete | A szemléltetett szerszám fogantyúit a reteszelt álláson túlhúzva a racsni megengedi a szerszám nyitását és eltávolítását a sorkapocsból. A kép nem nevezi meg a szerszám cikkszámát, és nem a CAGE CLAMP kapocs beépített racsniját írja le. |
| Véglap tartozékszövege | A 281-333 redukáló áthidalóhoz való válaszlap; felirata 1 mm vastagság és „csak 4 mm-es sorkapocshoz”. A felirat mértékegységét nem értelmezzük át 4 mm²-re. |
Tanúsítványok és nyilatkozatok
| CCA; EN60947 | NTR NL-7727 |
|---|---|
| CSA; C22.2 | 1505034 |
| KEMA/KEUR; EN60947 | 71-107288 |
| UL; UL1059 | 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS; szabvány nincs megadva | 24-0152298-PDA |
| BV; EN60947 | 07436/G0 BV |
| DNV GL; szabvány nincs megadva | TAE00001V2 |
| PRS; szabvány nincs megadva | TE/1094/880590/23 |
Szükséges kiegészítők
Opcionális kiegészítők
| 281-422 | Áthidaló; szigetelt; sárga-zöld |
|---|---|
| 281-402 | Áthidaló; szigetelt; szürke |
| 281-409 | Áthidaló; szigetelt; szürke |
| 781-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 781-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 781-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 781-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 781-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 283-414 | Redukáló áthidaló; 283-tól 281-ig sorozatok; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; 0,08–0,5 mm² vezetékhez; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1.5mm² … 4mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-106 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 281-405 | Figyelmeztető fedél; villámjellel, fekete; 5 sorkapocsnak; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 281-322 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 281-332 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 281-333 | Válaszlap redukáló áthidalóhoz; 1 mm vastag; csak 4 mm-es sorkapocshoz; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
9–10 mm.
Mekkora áram tartozik hozzá?
IEC/EN60947-7-1 III/3 szerint 32 A; tömör alumíniumvezetővel 2,5 mm²-nél 16 A, 4 mm²-nél 22 A.
Milyen jelölésű a saját változat?
Oldalsó jelölésű.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
kék
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
281-104
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
6,09 g/db
Cikkszám
4045454076054
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 281-104 2 vezetékes átmenő sorkapocs, 4 mm², CAGE CLAMP, Ex i, oldalsó jelölőnyílások, DIN 35 × 15 és 35 × 7,5, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 281-104 |
| GTIN / EAN | 4045454076054 |
| Terméktípus | Kétvezetékes átmenő sorkapocs |
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória /3. szennyezettségi fok | 800 V; 8 kV; 32 A |
|---|---|
| IEC/EN60947-7-1; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| Veszteségi teljesítmény pólusonként/potenciálonként | 1,024 W; az ehhez megadott 32 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,001 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok /potenciálok /szintek száma | 2 /1 /1 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Csatlakoztatható vezetőanyag | Réz; alumínium a külön megadott feltételekkel |
| Névleges keresztmetszet a megnevezésben | 4 mm² |
| Tömör vezeték | 0,08–4 mm² /28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² /28–12 AWG |
| Csupaszolási hossz | 9–10 mm /0,35–0,39 inch |
| Huzalozási irány | Oldalsó bekötés |
| Érvéghüvelyes vezeték feltétele | Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméret szükséges. Ez nem a csatlakoztatható keresztmetszet növelését jelenti. |
Méretek, anyag és környezet
| Szélesség | 6 mm /0,236 inch |
|---|---|
| Magasság | 42,5 mm /1,673 inch |
| Mélység a DIN kalapsín felső részétől | 32,5 mm /1,28 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN35-sín; DIN35 ×15 és DIN35 ×7,5 mm |
| Jelölés helye | Oldalt |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,095 MJ |
| Tömeg | 6,1 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és feltétele | Tömör alumíniumvezető; legfeljebb 4 mm² /12 AWG, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Alumínium áramterhelés; 4 mm² | 22 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Alkalmazási feltételek és eltérő megadások
| Áramértékek eltérő feltételei | IEC szerint 32 A; tömör alumíniumvezetővel 2,5 mm²-hez 16 A, 4 mm²-hez 22 A tartozik. A feltételek nem felcserélhetők. |
|---|---|
| UL és CSA tanúsítás | A tanúsítványlista nem ad külön számszerű UL/CSA névleges áram- vagy feszültségtáblázatot; az IEC-adatokat nem szabad ezek nevében újraminősíteni. |
| Érvéghüvelyes feltétel | Kizárólag érvéghüvelyes vezetékre szól az egy mérettel nagyobb sorkapocs követelménye; nem minden vezetőre. A saját 0,08–4 mm² tartomány ettől nem bővül. |
| Kapcsolási vázlat | Két csatlakozási pont között átmenő összeköttetés, egy potenciálon. |
| Fizikai jelölés helye | Oldalsó jelölés. |
| Méretábra kerekített inch értékei | 42,5 mm /1,67 inch vízszintesen és 32,5 mm /1,28 inch függőlegesen. A táblázat 42,5 mm /1,673 inch magasságot és 32,5 mm /1,28 inch sín feletti mélységet ad. |
| Tartozékok külön paraméterei | A vizsgálódugók, diódák, LED-ek, érvéghüvelyek és áthidalók megnevezett áram-, feszültség- és keresztmetszetadatai az adott tartozékra vonatkoznak; nem a kapocs névleges adatai. |
| Szemléltető kép és saját szín | A saját kivitel kék. A szerelési képek eltérő színe nem változtatja meg a saját színadatot. |
| Ex i alkalmazhatóság | A termékmegnevezés gyújtószikramentes, Ex i alkalmazásokhoz megfelelő kivitelt nevez meg. Külön Ex-tanúsítványszámot, Ex-feszültséget, Ex-áramot vagy külön Ex-szerelési lépéssort a saját adatlap nem ad. |
| Rövidrezáró áthidaló eltérő megadása | A kezelési képfelirat 280-402-t nevez meg; a saját kompatibilitási lista 281-402-t sorol. A képfelirat nem tekinthető a 280-402 önálló kompatibilitási igazolásának ehhez a termékhez; a tényleges tartozék kiválasztásánál a saját kapcsolati lista irányadó. |
| Racsnis szerszám képi művelete | A szemléltetett szerszám fogantyúit a reteszelt álláson túlhúzva a racsni megengedi a szerszám nyitását és eltávolítását a sorkapocsból. A kép nem nevezi meg a szerszám cikkszámát, és nem a CAGE CLAMP kapocs beépített racsniját írja le. |
| Véglap tartozékszövege | A 281-333 redukáló áthidalóhoz való válaszlap; felirata 1 mm vastagság és „csak 4 mm-es sorkapocshoz”. A felirat mértékegységét nem értelmezzük át 4 mm²-re. |
Tanúsítványok és nyilatkozatok
| CCA; EN60947 | NTR NL-7727 |
|---|---|
| CSA; C22.2 | 1505034 |
| KEMA/KEUR; EN60947 | 71-107288 |
| UL; UL1059 | 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS; szabvány nincs megadva | 24-0152298-PDA |
| BV; EN60947 | 07436/G0 BV |
| DNV GL; szabvány nincs megadva | TAE00001V2 |
| PRS; szabvány nincs megadva | TE/1094/880590/23 |
Szükséges kiegészítők
Opcionális kiegészítők
| 281-422 | Áthidaló; szigetelt; sárga-zöld |
|---|---|
| 281-402 | Áthidaló; szigetelt; szürke |
| 281-409 | Áthidaló; szigetelt; szürke |
| 781-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 781-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 781-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 781-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 781-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 283-414 | Redukáló áthidaló; 283-tól 281-ig sorozatok; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; 0,08–0,5 mm² vezetékhez; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1.5mm² … 4mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-106 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 281-405 | Figyelmeztető fedél; villámjellel, fekete; 5 sorkapocsnak; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 281-322 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 281-332 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 281-333 | Válaszlap redukáló áthidalóhoz; 1 mm vastag; csak 4 mm-es sorkapocshoz; szürke |
Származás és besorolás
| Származási ország | IN (India) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 281-104 2 vezetékes átmenő sorkapocs, 4 mm², CAGE CLAMP, Ex i, oldalsó jelölőnyílások, DIN 35 × 15 és 35 × 7,5, kék használati útmutató
DIN-sínre szerelés
1
Pattintsd az oldalsó bekötésű sorkapcsot a DIN-sínre. A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést.
Vezeték csatlakoztatása CAGE CLAMP kapocsba
1
A vezetéket 9–10 mm hosszan csupaszold. A tömör és finom elemi szálas vezető saját tartománya 0,08–4 mm² /28–12 AWG.
Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméretet válassz. Ez az érvéghüvelyes vezető külön feltétele; a kapocs 4 mm² felső határát nem növeli.
Tömör alumíniumvezeték előkészítése
Tömör alumíniumvezetőt legfeljebb 4 mm² /12 AWG méretig, WAGO Alu-Plus érintkezőpasztával csatlakoztass. 2,5 mm²-nél 16 A, 4 mm²-nél 22 A tartozik az alumíniumhoz.
1
Töltsd meg a kapocspontot 249-130 Alu-Plus érintkezőpasztával.
2
Pengével tisztítsd meg az alumíniumvezető felületét, majd azonnal csatlakoztasd a pasztával megtöltött kapocspontba.
Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető az érintkezőpaszta.
Közösítés rövidrezáró áthidalóval
1
A megfelelő rövidrezáró áthidalót nyomd lefelé, amíg teljesen be nem helyezkedik.
A kezelési képfelirat 280-402-t nevez meg, míg a saját kompatibilitási lista 281-402-t sorol. A képfelirat alapján ne tekintsd igazoltnak a 280-402 kompatibilitását ehhez a termékhez.
Alkalmazási feltételek
| Áramértékek eltérő feltételei | IEC szerint 32 A; tömör alumíniumvezetővel 2,5 mm²-hez 16 A, 4 mm²-hez 22 A tartozik. A feltételek nem felcserélhetők. |
|---|---|
| UL és CSA tanúsítás | A tanúsítványlista nem ad külön számszerű UL/CSA névleges áram- vagy feszültségtáblázatot; az IEC-adatokat nem szabad ezek nevében újraminősíteni. |
| Érvéghüvelyes feltétel | Kizárólag érvéghüvelyes vezetékre szól az egy mérettel nagyobb sorkapocs követelménye; nem minden vezetőre. A saját 0,08–4 mm² tartomány ettől nem bővül. |
| Kapcsolási vázlat | Két csatlakozási pont között átmenő összeköttetés, egy potenciálon. |
| Fizikai jelölés helye | Oldalsó jelölés. |
| Méretábra kerekített inch értékei | 42,5 mm /1,67 inch vízszintesen és 32,5 mm /1,28 inch függőlegesen. A táblázat 42,5 mm /1,673 inch magasságot és 32,5 mm /1,28 inch sín feletti mélységet ad. |
| Tartozékok külön paraméterei | A vizsgálódugók, diódák, LED-ek, érvéghüvelyek és áthidalók megnevezett áram-, feszültség- és keresztmetszetadatai az adott tartozékra vonatkoznak; nem a kapocs névleges adatai. |
| Szemléltető kép és saját szín | A saját kivitel kék. A szerelési képek eltérő színe nem változtatja meg a saját színadatot. |
| Ex i alkalmazhatóság | A termékmegnevezés gyújtószikramentes, Ex i alkalmazásokhoz megfelelő kivitelt nevez meg. Külön Ex-tanúsítványszámot, Ex-feszültséget, Ex-áramot vagy külön Ex-szerelési lépéssort a saját adatlap nem ad. |
| Rövidrezáró áthidaló eltérő megadása | A kezelési képfelirat 280-402-t nevez meg; a saját kompatibilitási lista 281-402-t sorol. A képfelirat nem tekinthető a 280-402 önálló kompatibilitási igazolásának ehhez a termékhez; a tényleges tartozék kiválasztásánál a saját kapcsolati lista irányadó. |
| Racsnis szerszám képi művelete | A szemléltetett szerszám fogantyúit a reteszelt álláson túlhúzva a racsni megengedi a szerszám nyitását és eltávolítását a sorkapocsból. A kép nem nevezi meg a szerszám cikkszámát, és nem a CAGE CLAMP kapocs beépített racsniját írja le. |
| Véglap tartozékszövege | A 281-333 redukáló áthidalóhoz való válaszlap; felirata 1 mm vastagság és „csak 4 mm-es sorkapocshoz”. A felirat mértékegységét nem értelmezzük át 4 mm²-re. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
