Wago 280-803 üres dugaszolható készülékház saját beépítéshez, 10 mm széles, 4-es típus, 2 pólusú, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

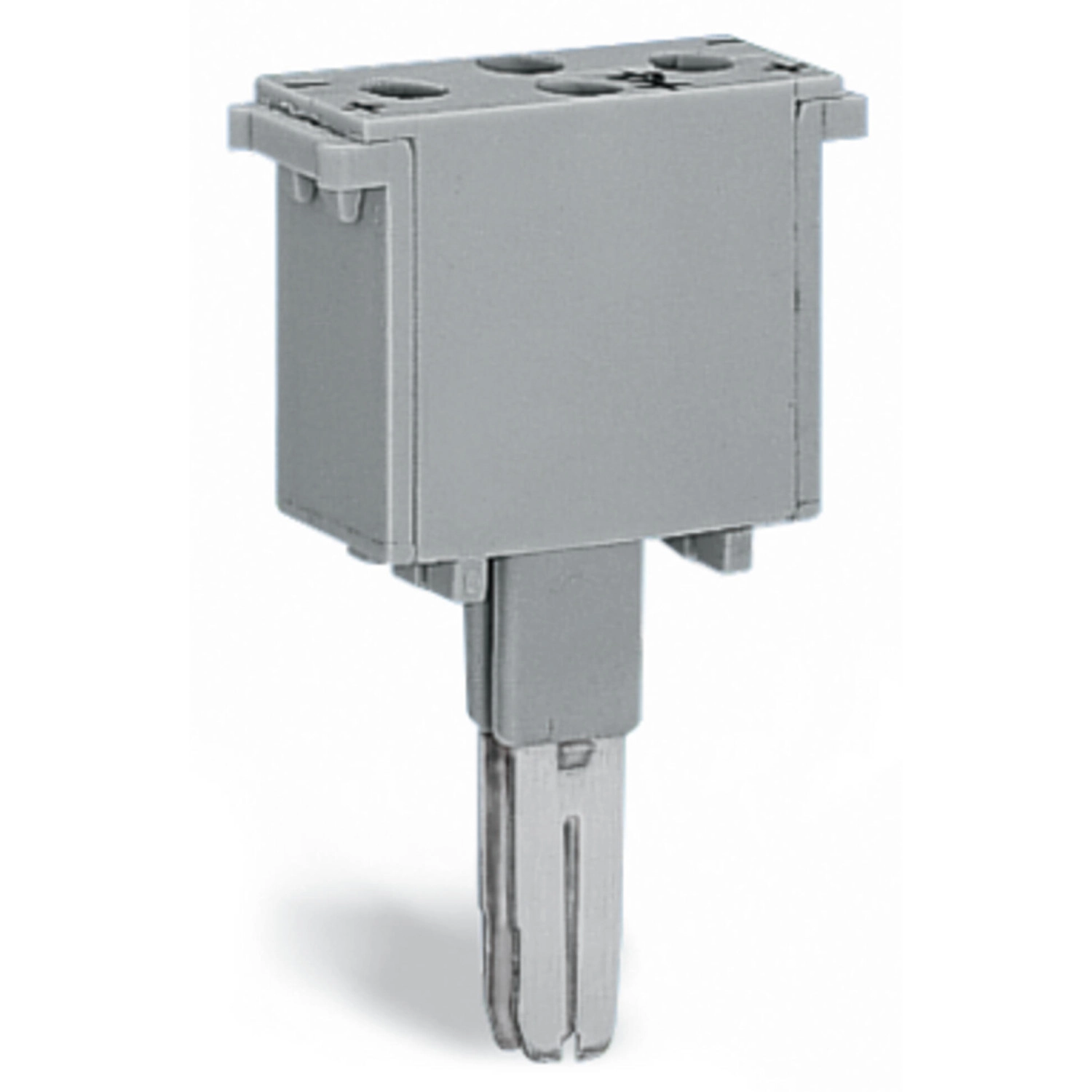

A Wago 280-803 szürke, üres dugaszolható készülékház saját beépítéshez, 4. típusú, kétpólusú kivitelben. Szélessége 10 mm, belső méretei Sz/M/H szerint 8,2 / 15 / 15 mm. Névleges folyamatos árama 6 A.
Kialakítás és műszaki adatok
| Kivitel | Üres dugaszolható modul saját beépítéshez |
|---|---|
| Készülékháztípus | 4. típus |
| Pólusszám | 2 |
| Névleges folyamatos áram | 6 A |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 3 |
| Szélesség | 10 mm / 0,394 inch |
| Belső méretek, Sz/M/H | 8,2 / 15 / 15 mm |
| Rajzi A méret, saját típus | 10 mm |
| Rajzi B méret, saját típus | 8,2 mm |

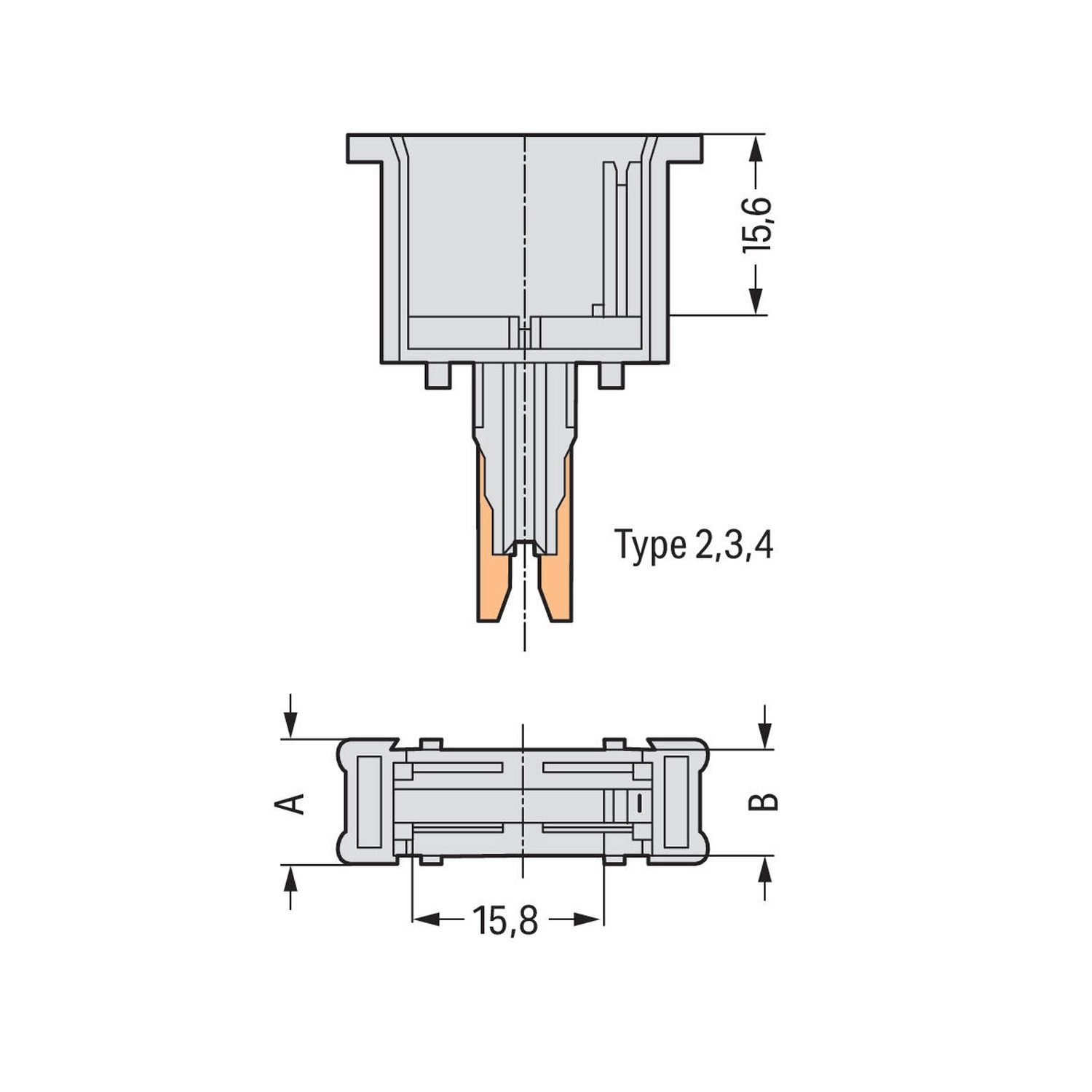

| További rajzi méretek | 15,6 mm és 15,8 mm |
| Készülékház-kivitel | Dugó alapsorkapocshoz |
| Rögzítés típusa | Dugaszolható modul alapsorkapocshoz |
| Szín | Szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Opcionális kiegészítők
| 280-901 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
|---|---|
| 280-101 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó jelölőnyílások; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-601 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó jelölőnyílások; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-681 | 3 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-603 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; narancssárga |
| 280-633 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-833 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-621 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó jelölőnyílások; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |

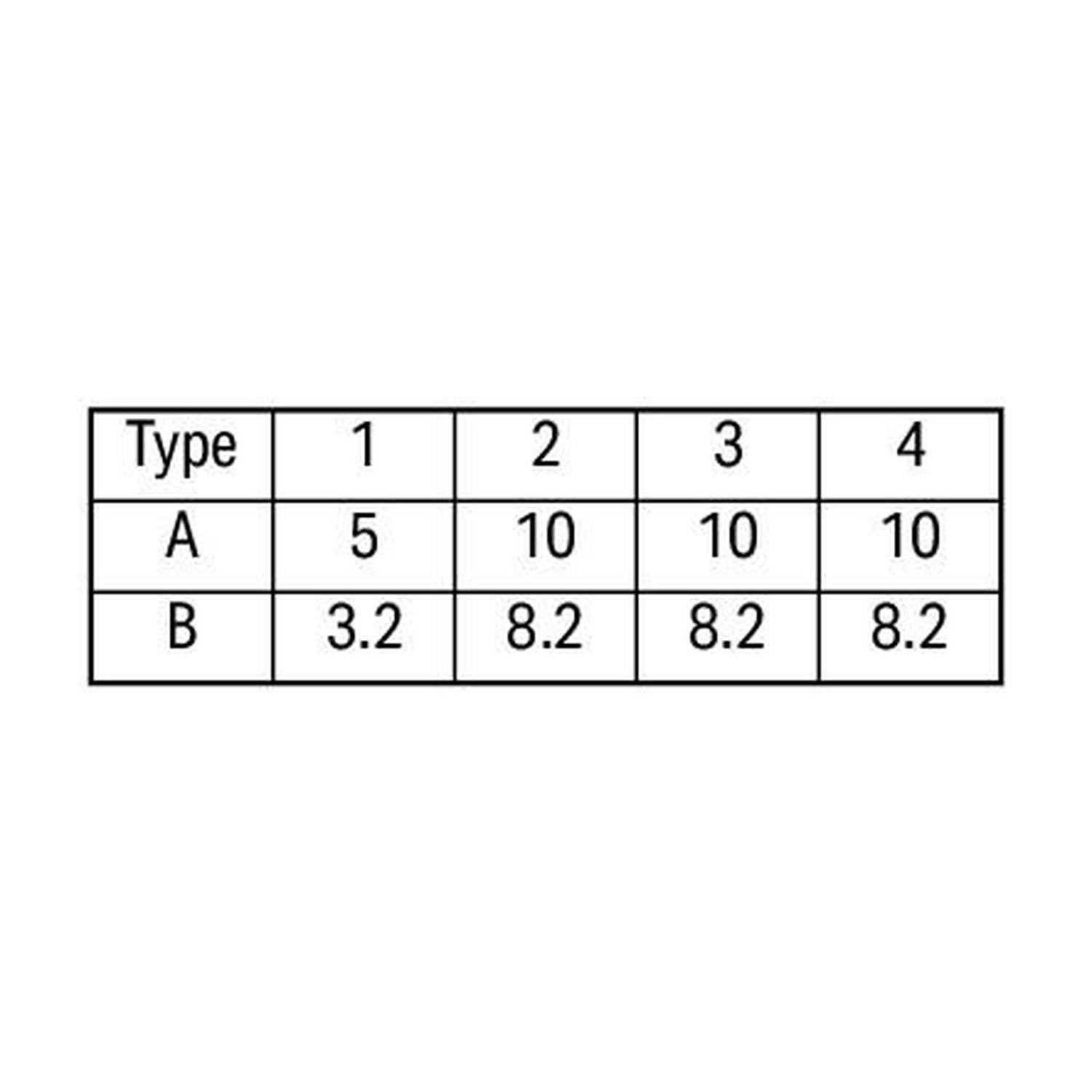

Készülékháztípusok rajzi A/B méretadatai
| 1. típus | A=5 mm; B=3,2 mm |
|---|---|
| 2. típus | A=10 mm; B=8,2 mm |
| 3. típus | A=10 mm; B=8,2 mm |
| 4. típus | A=10 mm; B=8,2 mm |
Csomagolás
| Csomagolási mennyiség | 50 db |
|---|---|
| Csomagolás típusa | Doboz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Üres készülékház?
Igen, saját beépítéshez megadott üres dugaszolható modul.
Mekkorák a belső méretei?
8,2 / 15 / 15 mm, Sz/M/H sorrendben.
Hány pólusú?
2 pólusú.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 280-803 üres dugaszolható készülékház saját beépítéshez, 10 mm széles, 4-es típus, 2 pólusú, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-803 |
| GTIN / EAN | 4044918270397 |
| Terméktípus | Üres dugaszolható készülékház |
Kialakítás és műszaki adatok
| Kivitel | Üres dugaszolható modul saját beépítéshez |
|---|---|
| Készülékháztípus | 4. típus |
| Pólusszám | 2 |
| Névleges folyamatos áram | 6 A |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 3 |
| Szélesség | 10 mm / 0,394 inch |
| Belső méretek, Sz/M/H | 8,2 / 15 / 15 mm |
| Rajzi A méret, saját típus | 10 mm |
| Rajzi B méret, saját típus | 8,2 mm |
| További rajzi méretek | 15,6 mm és 15,8 mm |
| Készülékház-kivitel | Dugó alapsorkapocshoz |
| Rögzítés típusa | Dugaszolható modul alapsorkapocshoz |
| Szín | Szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-14-11-49 |
| eCl@ss 9.0 | 27-18-27-02 |
| ETIM 9.0 | EC002018 |
| ETIM 10.0 | EC002018 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.06. |
|---|
Opcionális kiegészítők
| 280-901 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
|---|---|
| 280-101 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó jelölőnyílások; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-601 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó jelölőnyílások; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-681 | 3 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-603 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; narancssárga |
| 280-633 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-833 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-621 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó jelölőnyílások; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |

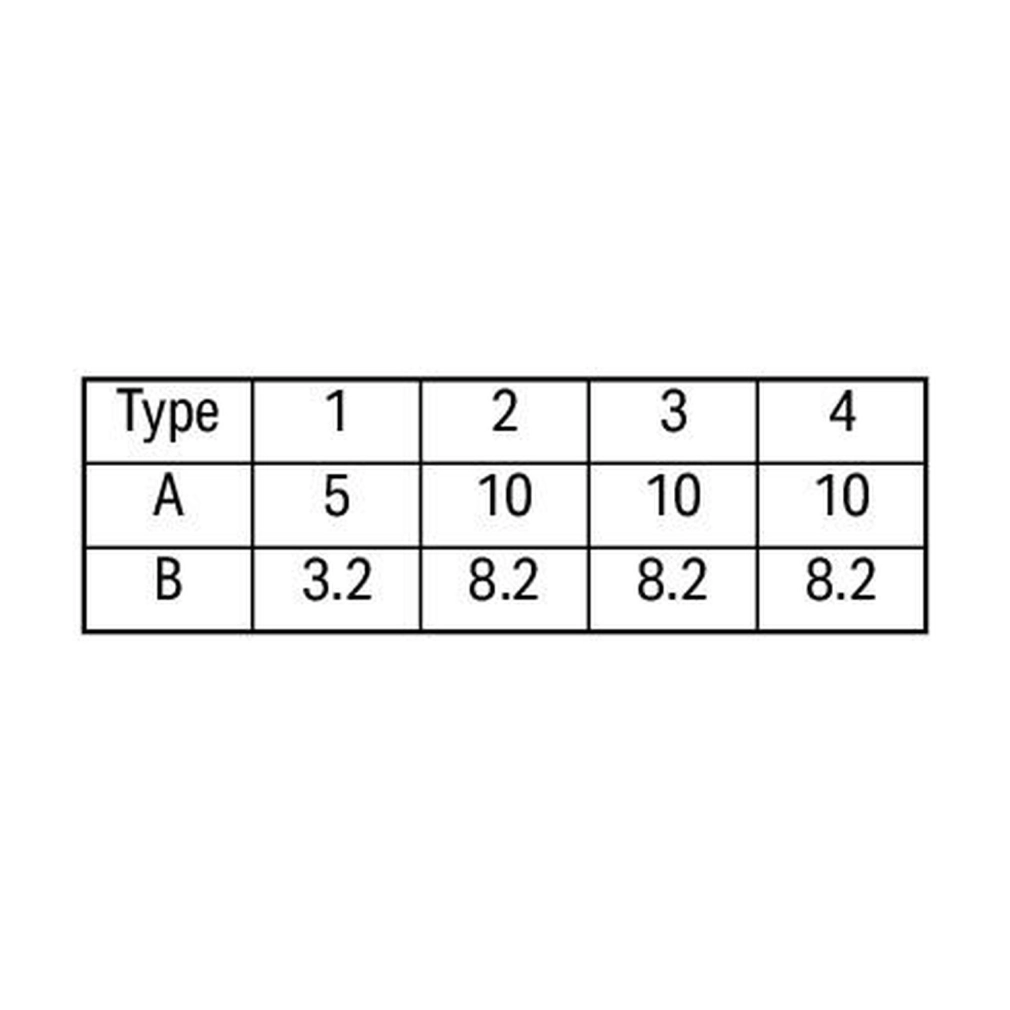

Készülékháztípusok rajzi A/B méretadatai
| 1. típus | A=5 mm; B=3,2 mm |
|---|---|
| 2. típus | A=10 mm; B=8,2 mm |
| 3. típus | A=10 mm; B=8,2 mm |
| 4. típus | A=10 mm; B=8,2 mm |
Csomagolás
| Csomagolási mennyiség | 50 db |
|---|---|
| Csomagolás típusa | Doboz |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
