280 sorozatú diódás alkatrészmodul, kezelőszerszámos működtetéssel. A 280-803/281-420 cikkszámú diódás alkatrészmodul egyszerűsíti a villamos szerelést. A diódás alkatrészmodul LED-es alkatrészmodulként is működik. Szerelésre és azonnali használatra kész. Kezelőszerszámos működtetés. Megfelelő megoldás minden vezetékezési feladathoz.
A Wago 280-803/281-420 szürke, kétpólusú dugaszolható alkatrész 1N4007 diódával és LED-del, 10 mm szélességgel. A névleges áram 0,5 A; a működési állapot visszajelző adata 24 V DC. A 250 V névleges és 1000 V fordított feszültség ettől külön műszaki adat.
Műszaki és anyagadatok
| Pólusszám | 2 |
|---|---|
| Névleges áram IEC/EN szerint | 0,5 A |
| Névleges feszültség | 250 V |
| Fordított feszültség | 1000 V |
| Dióda | 1N4007 visszanyeréses diódával |
| Működési állapot visszajelző | 24 V |
| Az anód vagy katód beállítása | Nincs |
| Szélesség | 10 mm / 0,394 inch |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,085 MJ |
| Tömeg | 4,6 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Feszültség típusa | DC |
| Működtetés | Működtetőszerszám |
Kapcsolási információk

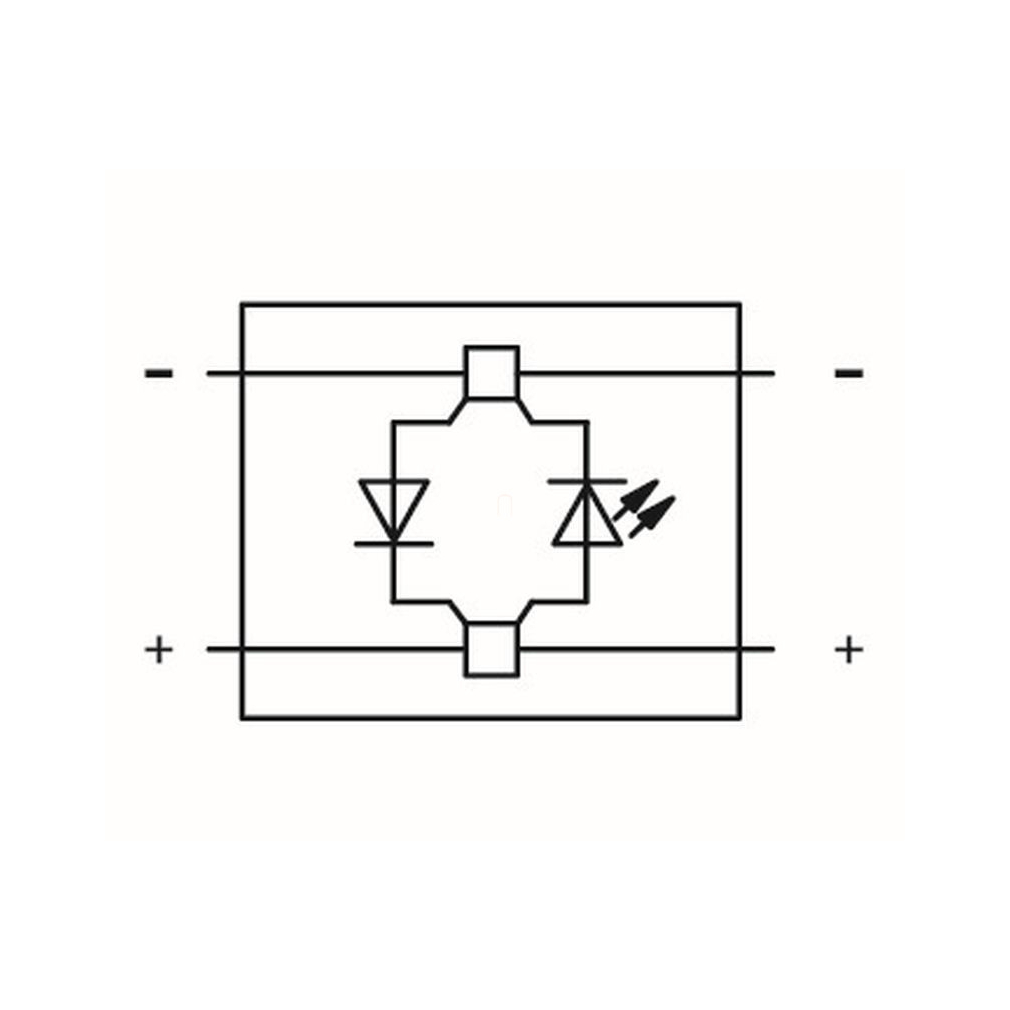

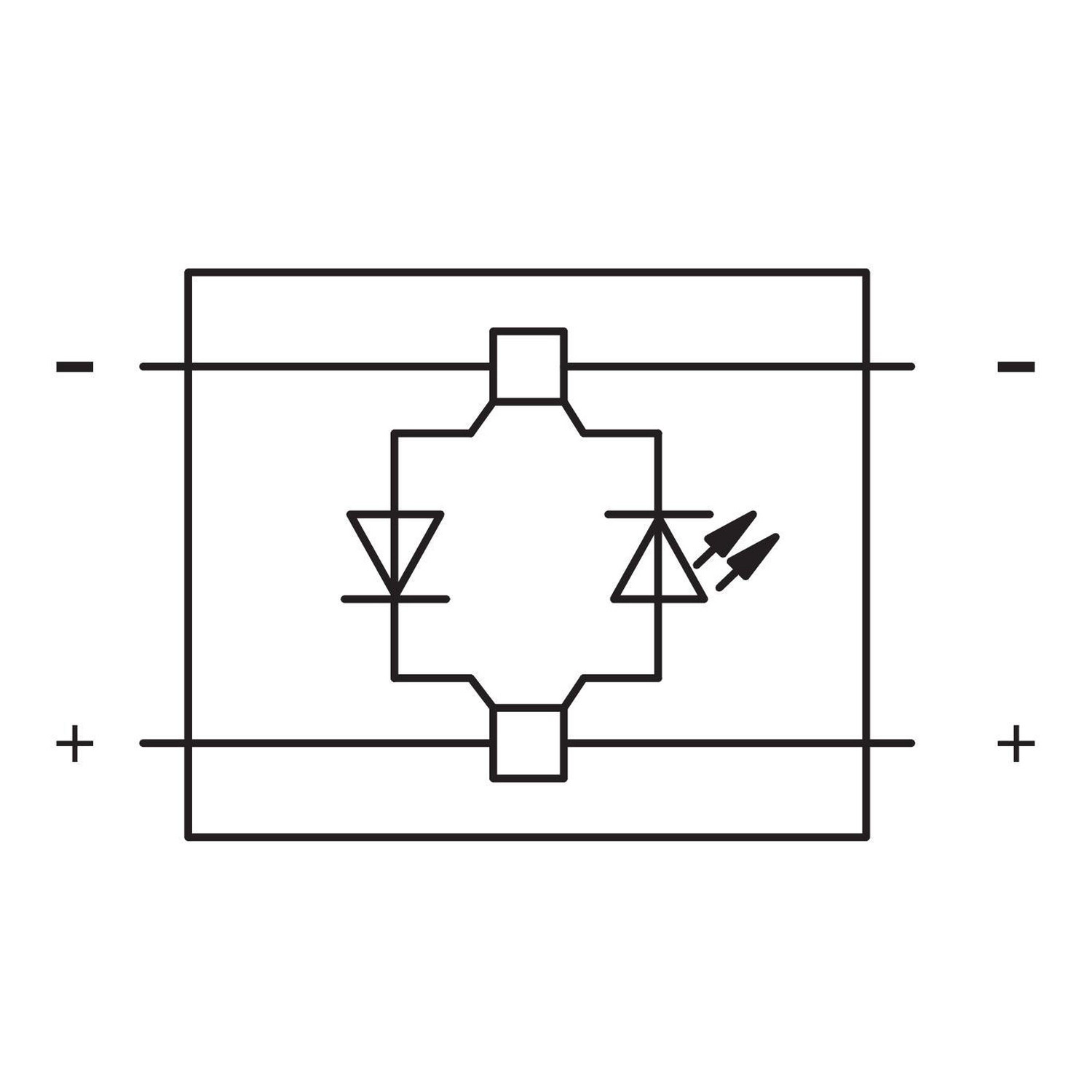

| Rajzi polaritásjelölés | A felső összeköttetés mindkét oldalán −, az alsó összeköttetés mindkét oldalán + szerepel. |
|---|---|
| Belső kapcsolás rajzi elemei | Egyenirányító dióda és LED; a két vízszintes vezető között külön ágakban. |
Alkalmazási feltételek
| Különböző feszültségadatok | A 24 V a működési állapot visszajelző adata DC feszültségtípussal; a 250 V névleges és az 1000 V fordított feszültség külön megadások. Ezekből nem következik 250 V-os LED-üzem. |
|---|---|
| Anód/katód beállítása | A műszaki táblázat „nincs” értéket közöl. A rajzi +/− jelek nem írják át ezt az adatot. |
| Kompatibilitás | A 280-as sorozat valamennyi átmenő sorkapcsával kompatibilis. Két szomszédos átmenő sorkapocs áthidalónyílásába benyomható; meglévő rendszerbe utólag is beszerelhető. |

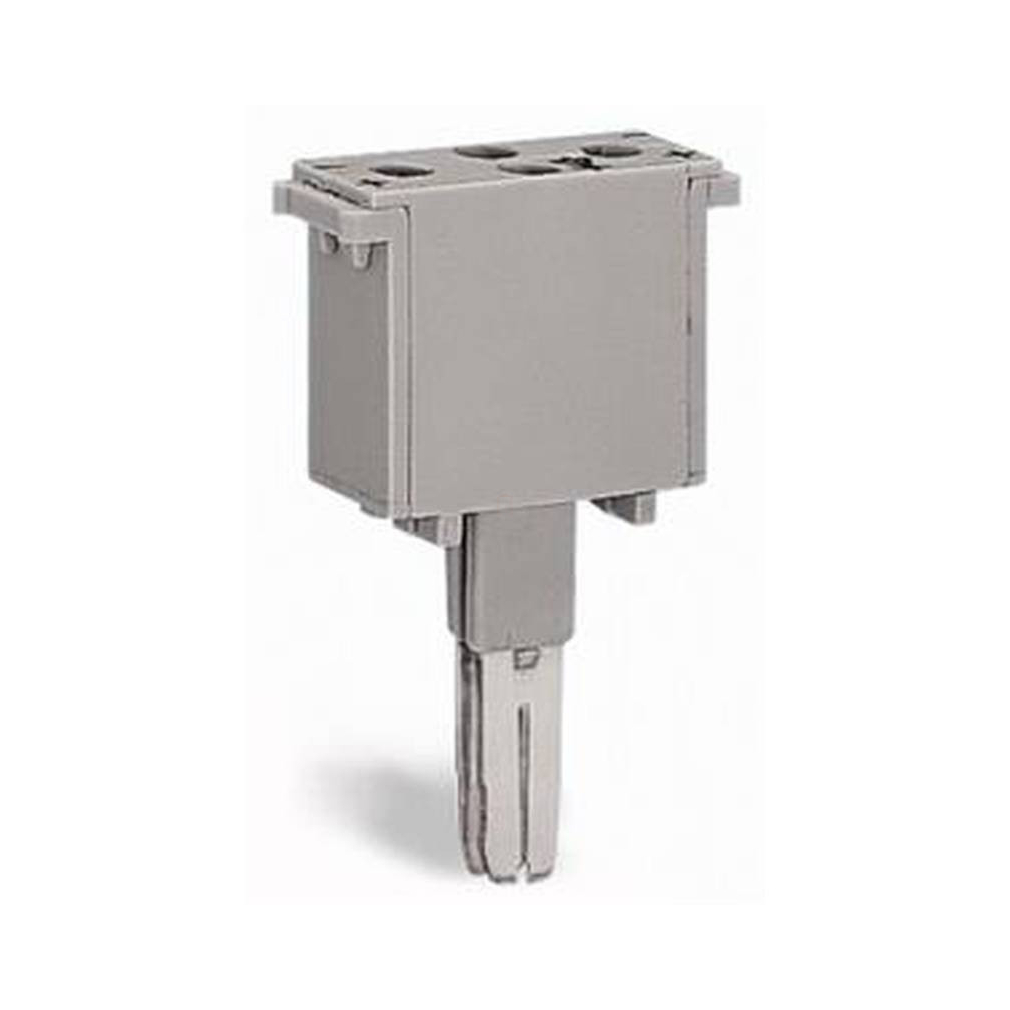

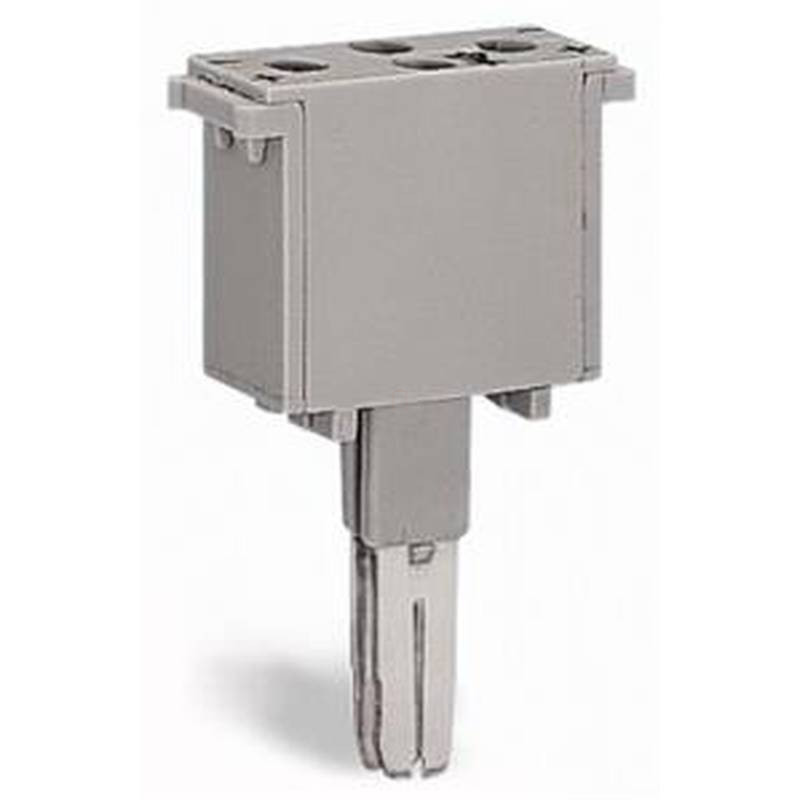

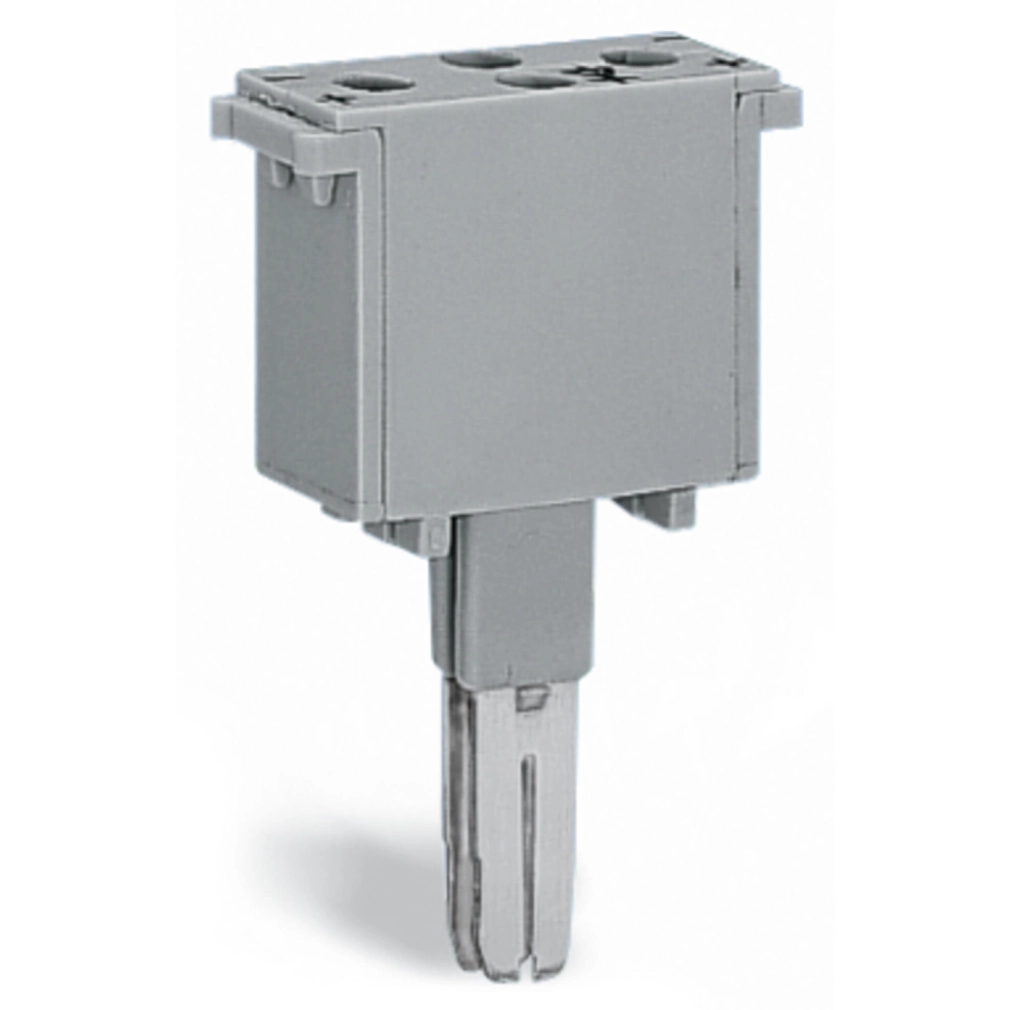

| Szemléltető fotó | A termékfotó „Az ábrához hasonlóan” jelzéssel szerepel. |
Gyári kapcsolási példák
| Kapcsolási példa megnevezése | Szabadon futó dióda és feszültségellenőrzés |
|---|---|
| A példa sorkapcsai | 1. és 2. kapocs: 280-681 |
| A példa jelölései | − és + tápjelölés; reléérintkezők: 15, 16, 18. A rajz alkalmazási példa, a konkrét rendszer teljes bekötési terve nélkül nem ad önálló bekötési sorrendet. |
Opcionális kiegészítők és a példák kapcsolódó elemei
| 280-901 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
|---|---|
| 280-101 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó jelölőnyílások; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-601 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó jelölőnyílások; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-681 | 3 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-603 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; narancssárga |
| 280-633 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-833 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-621 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó jelölőnyílások; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, 7(a) mentességgel |
|---|---|
| CAS-számok – külön gyári lista | 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok – külön gyári lista | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; ólom |
| SCIP – Ausztria | 539b7db5-8ee6-4b5b-8d73-19e730868a97 |
| SCIP – Belgium | f35dab4b-12bc-4178-bb28-bdfe909fbe51 |
| SCIP – Bulgária | 35f47cef-3092-4942-b045-12b558883342 |
| SCIP – Csehország | 6d960b11-1074-4040-89f9-60833da6e9e3 |
| SCIP – Dánia | 5ec67a1a-1ab6-4b62-a7c0-9e39bf6e1edd |
| SCIP – Finnország | f5243053-d814-4e60-9aa9-f75be388e26d |
| SCIP – Franciaország | 57905e65-99f7-471a-ac85-00facfd2071f |
| SCIP – Németország | b490024a-77cb-4c16-9b79-c7d0910d3ad6 |
| SCIP – Magyarország | 9d5c1061-40b2-47f8-8a86-09243d5efbcf |
| SCIP – Olaszország | eadffead-be55-46d5-9933-d2ede1dc0fc9 |
| SCIP – Hollandia | aef0744c-dfdb-49f1-88c9-9618dc15a1d3 |
| SCIP – Lengyelország | 1645c72c-6ca1-41b6-a947-03997c2d01d6 |
| SCIP – Románia | 3241881a-3d37-4db0-bce2-c52bd6efd688 |
| SCIP – Svédország | cb7ee13e-a4ff-4ee2-9356-5456a26c2b06 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a szélessége?
10 mm.
Van működési állapotjelzés?
Igen, 24 V DC; ez külön adat a 250 V névleges feszültségtől.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
2
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-803/281-420
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
4,63 g/db
Cikkszám
4050821864974
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-803/281-420 dugaszolható alkatrészmodul, 2 pólusú, egyenirányító diódával és LED-del, 10 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-803/281-420 |
| GTIN / EAN | 4050821864974 |
| Terméktípus | Dugaszolható diódamodul LED-del |
Műszaki és anyagadatok
| Pólusszám | 2 |
|---|---|
| Névleges áram IEC/EN szerint | 0,5 A |
| Névleges feszültség | 250 V |
| Fordított feszültség | 1000 V |
| Dióda | 1N4007 visszanyeréses diódával |
| Működési állapot visszajelző | 24 V |
| Az anód vagy katód beállítása | Nincs |
| Szélesség | 10 mm / 0,394 inch |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,085 MJ |
| Tömeg | 4,6 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Feszültség típusa | DC |
| Működtetés | Működtetőszerszám |
Kapcsolási információk
| Rajzi polaritásjelölés | A felső összeköttetés mindkét oldalán −, az alsó összeköttetés mindkét oldalán + szerepel. |
|---|---|
| Belső kapcsolás rajzi elemei | Egyenirányító dióda és LED; a két vízszintes vezető között külön ágakban. |
Alkalmazási feltételek
| Különböző feszültségadatok | A 24 V a működési állapot visszajelző adata DC feszültségtípussal; a 250 V névleges és az 1000 V fordított feszültség külön megadások. Ezekből nem következik 250 V-os LED-üzem. |
|---|---|
| Anód/katód beállítása | A műszaki táblázat „nincs” értéket közöl. A rajzi +/− jelek nem írják át ezt az adatot. |
| Kompatibilitás | A 280-as sorozat valamennyi átmenő sorkapcsával kompatibilis. Két szomszédos átmenő sorkapocs áthidalónyílásába benyomható; meglévő rendszerbe utólag is beszerelhető. |
| Szemléltető fotó | A termékfotó „Az ábrához hasonlóan” jelzéssel szerepel. |
Gyári kapcsolási példák
| Kapcsolási példa megnevezése | Szabadon futó dióda és feszültségellenőrzés |
|---|---|
| A példa sorkapcsai | 1. és 2. kapocs: 280-681 |
| A példa jelölései | − és + tápjelölés; reléérintkezők: 15, 16, 18. A rajz alkalmazási példa, a konkrét rendszer teljes bekötési terve nélkül nem ad önálló bekötési sorrendet. |
Opcionális kiegészítők és a példák kapcsolódó elemei
| 280-901 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
|---|---|
| 280-101 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó jelölőnyílások; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-601 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó jelölőnyílások; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-681 | 3 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-603 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; narancssárga |
| 280-633 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-833 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
| 280-621 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó jelölőnyílások; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-14-11-49 |
| eCl@ss 9.0 | 27-14-11-49 |
| ETIM 9.0 | EC002018 |
| ETIM 10.0 | EC002018 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, 7(a) mentességgel |
|---|---|
| CAS-számok – külön gyári lista | 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok – külön gyári lista | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; ólom |
| SCIP – Ausztria | 539b7db5-8ee6-4b5b-8d73-19e730868a97 |
| SCIP – Belgium | f35dab4b-12bc-4178-bb28-bdfe909fbe51 |
| SCIP – Bulgária | 35f47cef-3092-4942-b045-12b558883342 |
| SCIP – Csehország | 6d960b11-1074-4040-89f9-60833da6e9e3 |
| SCIP – Dánia | 5ec67a1a-1ab6-4b62-a7c0-9e39bf6e1edd |
| SCIP – Finnország | f5243053-d814-4e60-9aa9-f75be388e26d |
| SCIP – Franciaország | 57905e65-99f7-471a-ac85-00facfd2071f |
| SCIP – Németország | b490024a-77cb-4c16-9b79-c7d0910d3ad6 |
| SCIP – Magyarország | 9d5c1061-40b2-47f8-8a86-09243d5efbcf |
| SCIP – Olaszország | eadffead-be55-46d5-9933-d2ede1dc0fc9 |
| SCIP – Hollandia | aef0744c-dfdb-49f1-88c9-9618dc15a1d3 |
| SCIP – Lengyelország | 1645c72c-6ca1-41b6-a947-03997c2d01d6 |
| SCIP – Románia | 3241881a-3d37-4db0-bce2-c52bd6efd688 |
| SCIP – Svédország | cb7ee13e-a4ff-4ee2-9356-5456a26c2b06 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.05. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-803/281-420 dugaszolható alkatrészmodul, 2 pólusú, egyenirányító diódával és LED-del, 10 mm széles, szürke használati útmutató
A diódamodul behelyezése
1
Nyomd be a diódamodult a 280-as sorozat két szomszédos átmenő sorkapcsának áthidalónyílásaiba.
