Wago 280-504/281-583 alkatrész-sorkapocs, kétemeletes, véglappal, varisztorral, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke
RRP:6 505 Ft
6 051 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
5 356 Ft
nettó 4 217 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A véglappal rendelkező túlfeszültség-védelmi alkatrész-sorkapocs varisztorral van felszerelve. Jellemzők: védi a rendszert a túlfeszültségtől; keskeny, helytakarékos kialakítás; a költséges, nem tervezett állásidők megelőzésével kézben tarthatók az üzemeltetési költségek; nagy üzembiztonság és magas rendszer-rendelkezésreállás.
A Wago 280-504/281-583 szürke, kétemeletes alkatrész-sorkapocs varisztorral és véglappal, DIN35 × 15 és DIN35 × 7,5 mm sínhez. CAGE CLAMP csatlakozása négy bekötési pontot biztosít. Névleges működési feszültsége 48 V DC, névleges folyamatos árama 20 A; túlfeszültség-védelmi kisülési adatai külön feltételekkel szerepelnek.
Műszaki és anyagadatok
| Névleges működési feszültség | 48 V DC |
|---|---|
| Legnagyobb folyamatos működési feszültség | 56 V DC |
| Névleges folyamatos áram | 20 A |
| Névleges vonali kisülési áram, 8/20 µs | 300 A |
| Legnagyobb kisülési áram | 1 kA |
| Védelmi szint, 8/20 µs | ≤135 V DC |
| Kapacitás | ≤2,8 nF |
| Védettség | IP20, az összeállítási feltételekkel |
| Huzalozási irány | Felső bekötés |
| Csatlakozási pontok száma | 4 |
| Csatlakozástechnika | CAGE CLAMP |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 10 mm / 0,394 inch |
| Magasság a geometriai táblázatban | 64 mm / 2,52 inch |
| Mélység a DIN-sín felső részétől | 39,5 mm / 1,555 inch |
| Kialakítás | Kétemeletes; varisztorral; véglappal |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Szín | Szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 1,322 MJ |
| Tömeg | 15,9 g |
| Működési környezeti hőmérséklet | −25 … +70 °C |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Működési magasság | Legfeljebb 2000 m |
| Szabványok | EN60947-7-1; EN60512-5-2 |
| Gyári csomagolási mennyiség | 50 (1) db; doboz |
Alkalmazási feltételek és eltérő megadások
| Feszültség- és áramértékek | A 48 V DC névleges és az 56 V DC legnagyobb folyamatos feszültség külön adat a 8/20 µs hullámalakhoz tartozó, legfeljebb 135 V DC védelmi szinttől. A 20 A folyamatos áram nem a 300 A vonali vagy az 1 kA legnagyobb kisülési áram helyettesítője. A 8/20 µs feltétel a névleges vonali áramnál és a védelmi szintnél szerepel. |
|---|---|

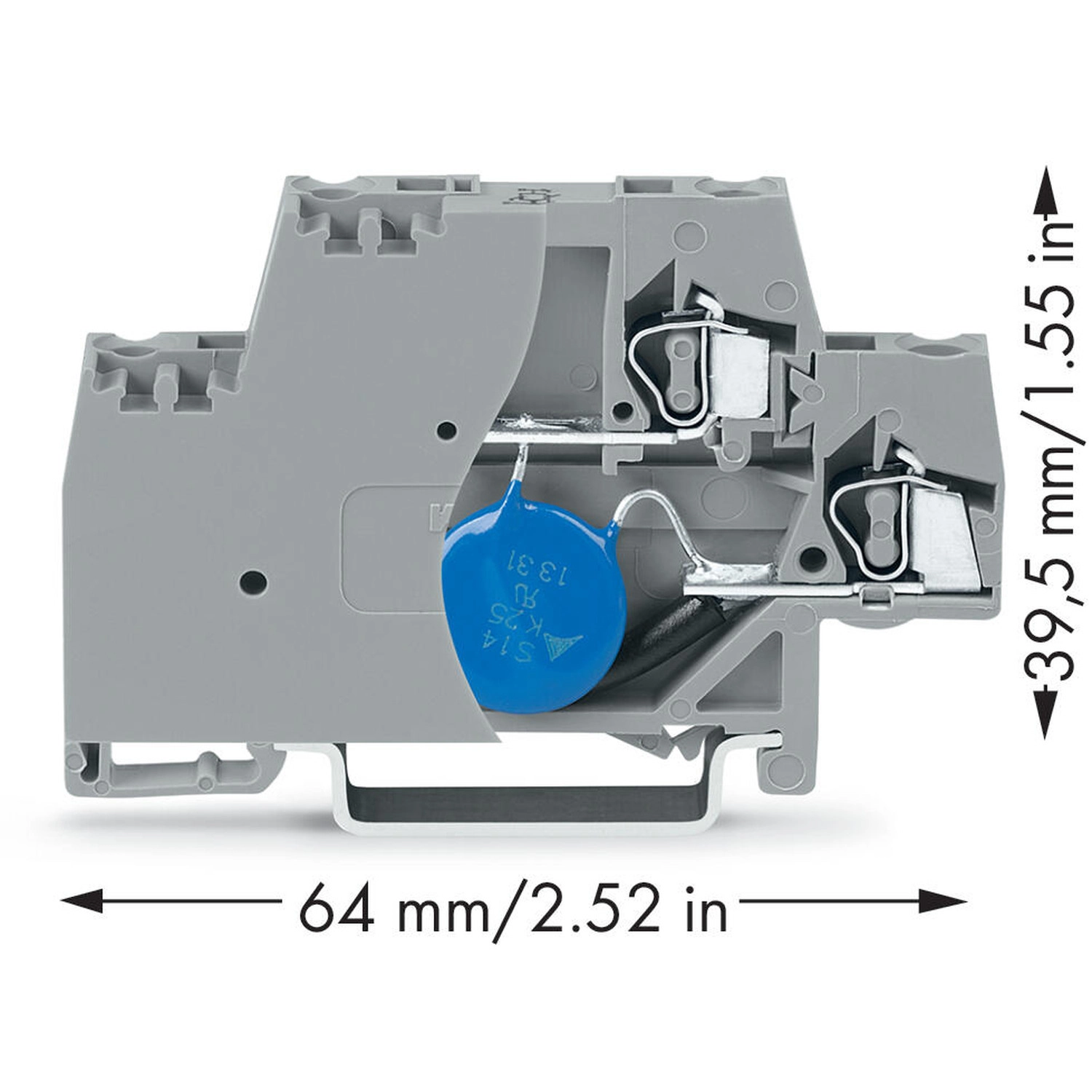

| Méretek nézetei | A geometriai táblázat 64 mm magasságot és 39,5 mm DIN-sín feletti mélységet közöl. A szemléltető méretképen 64 mm a vízszintes és 39,5 mm a függőleges méretvonalon látható. A szélesség ettől külön 10 mm. |

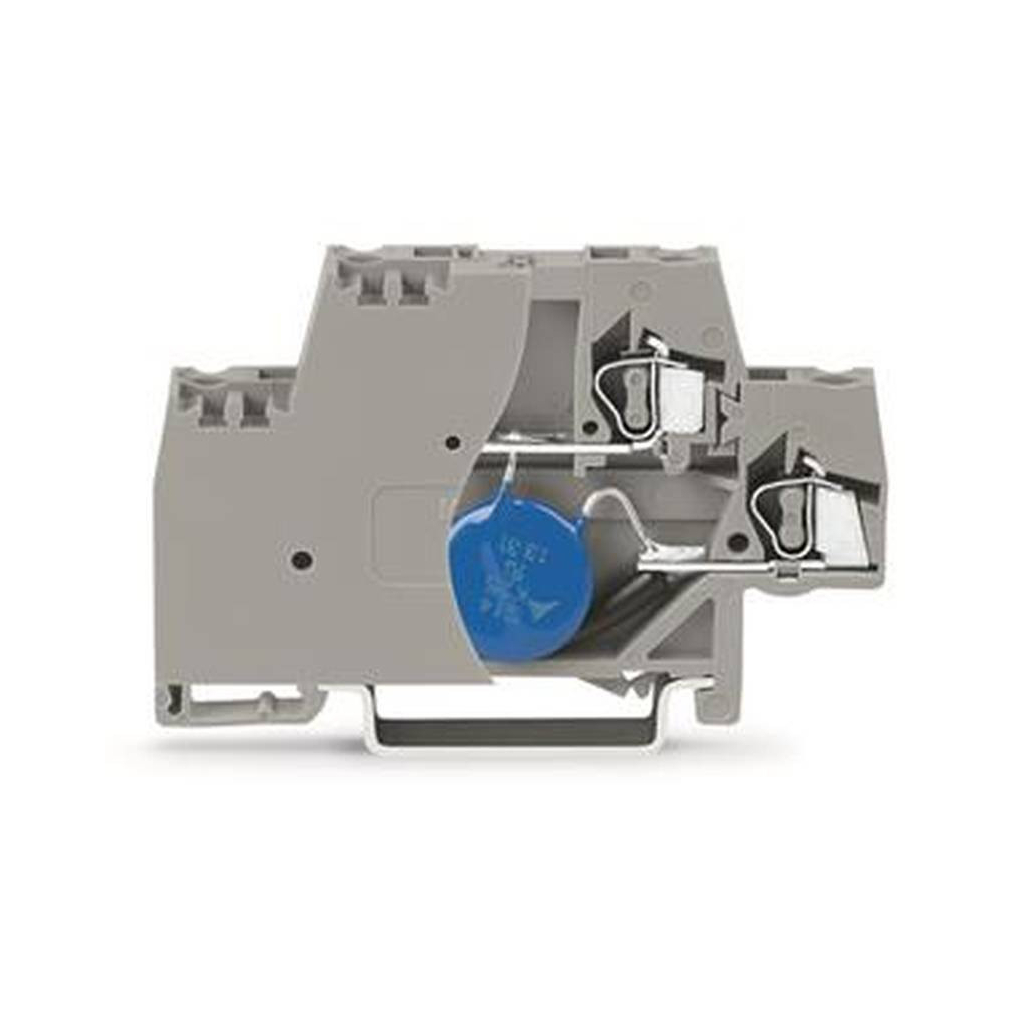

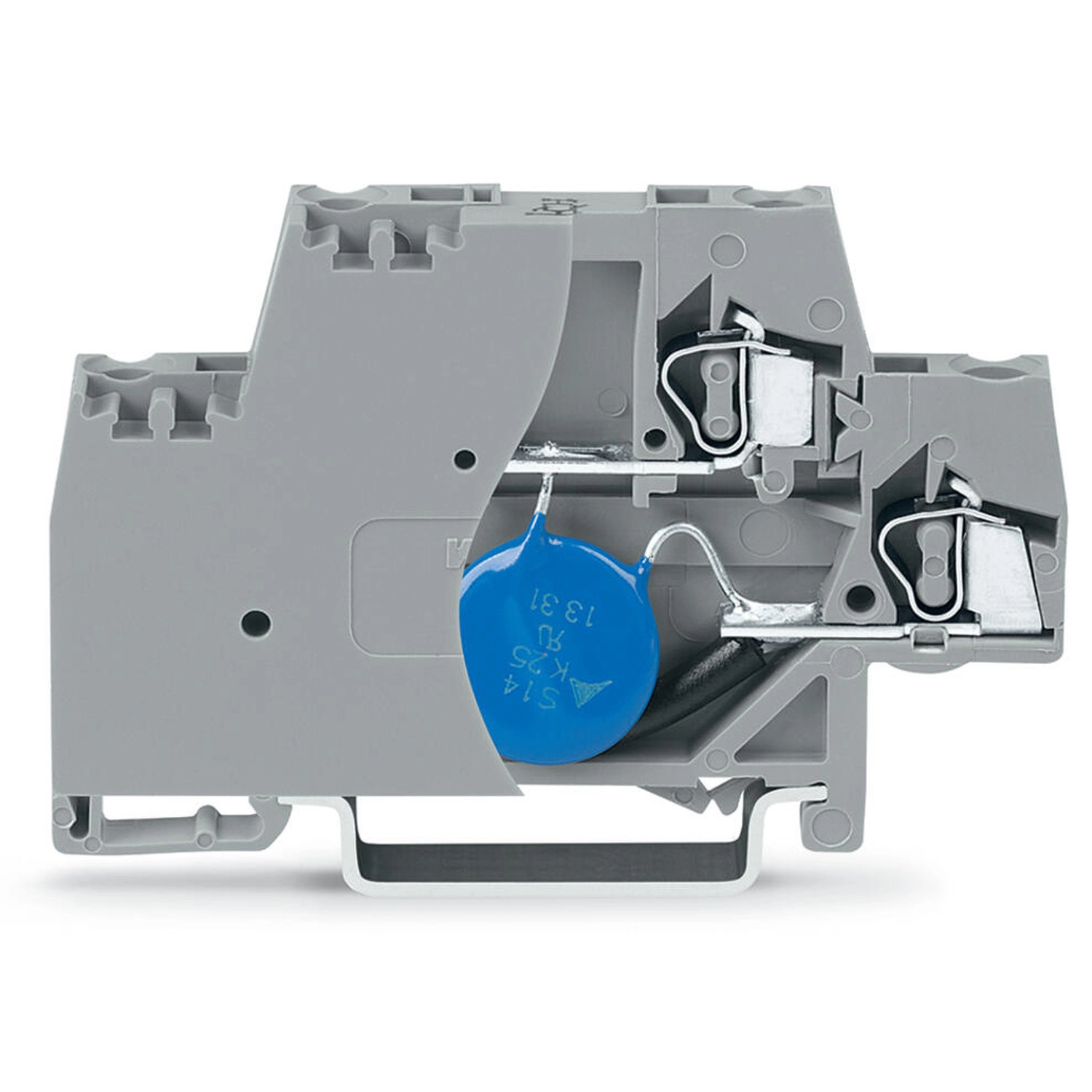

| Szemléltető kép | A fényképen látható alkatrészfeliratok a hasonló kivitel szemléltetéséhez tartoznak. A termék villamos értékeit a 48 V DC / 56 V DC adatsor adja meg. |
| Védettség és alkalmazás | Az IP20-at összeállított állapotban vagy a sorkapocshoz megfelelő vég-/válaszlappal fenn kell tartani. A földelt DIN-sín, a megfelelő bemeneti biztosító és a tárolt töltésekkel szembeni érintésvédelem egyaránt előírás. |

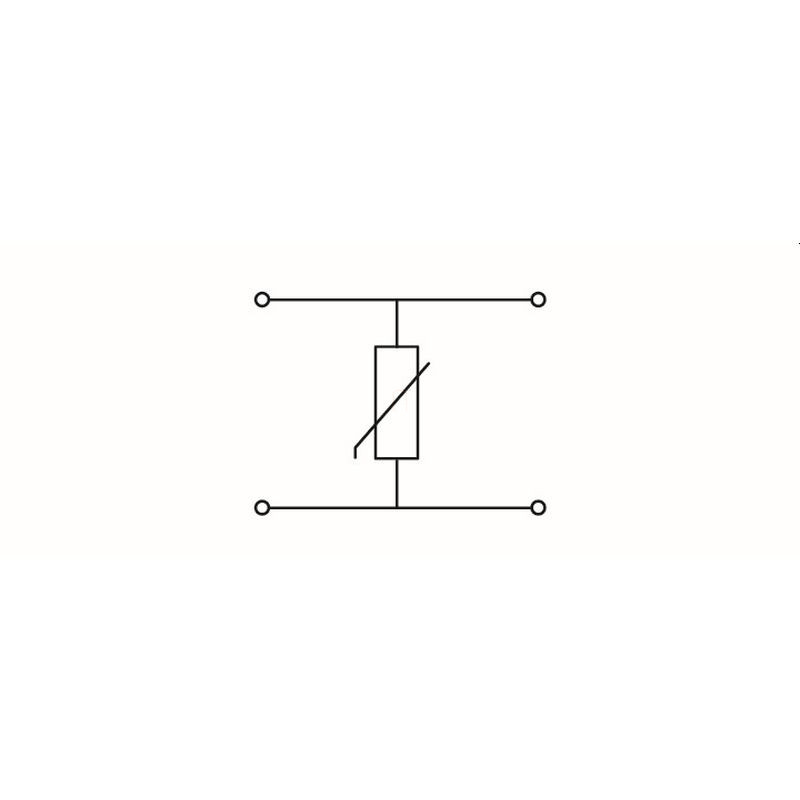

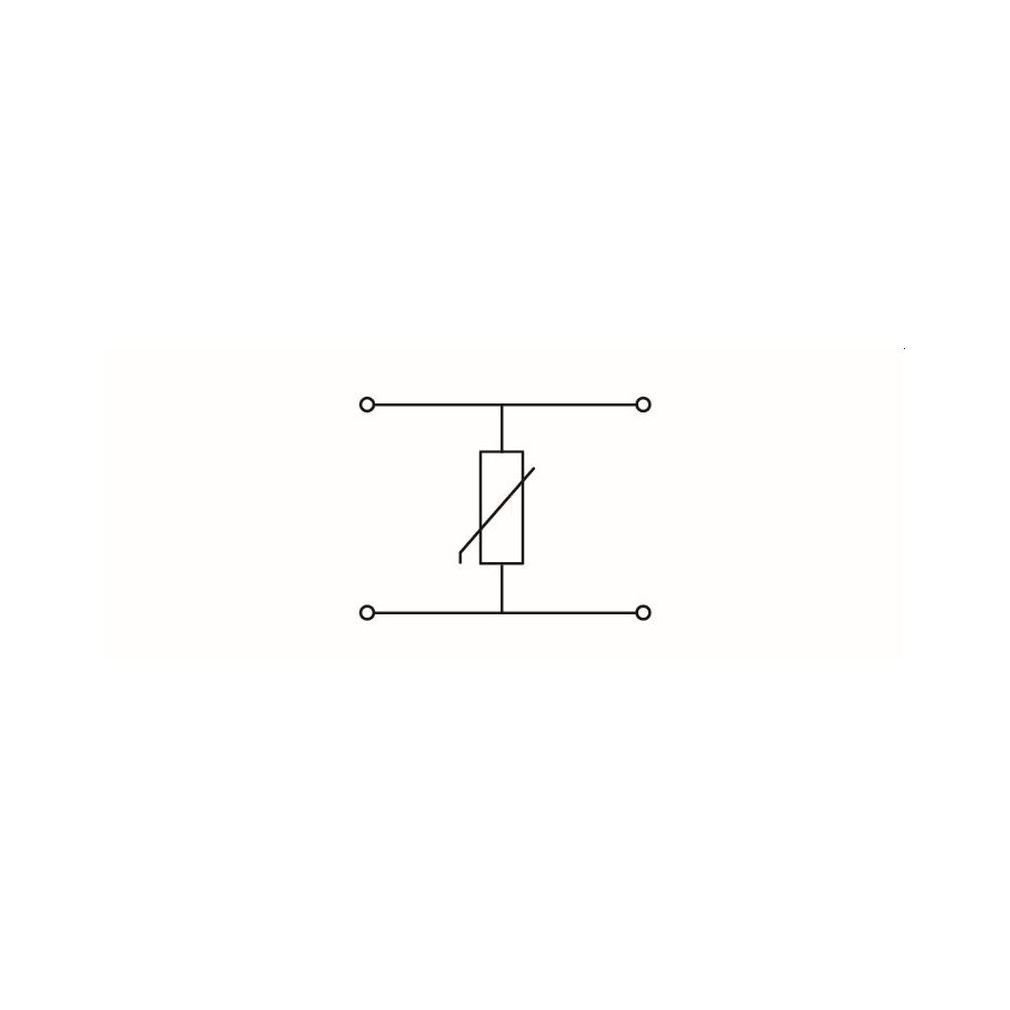

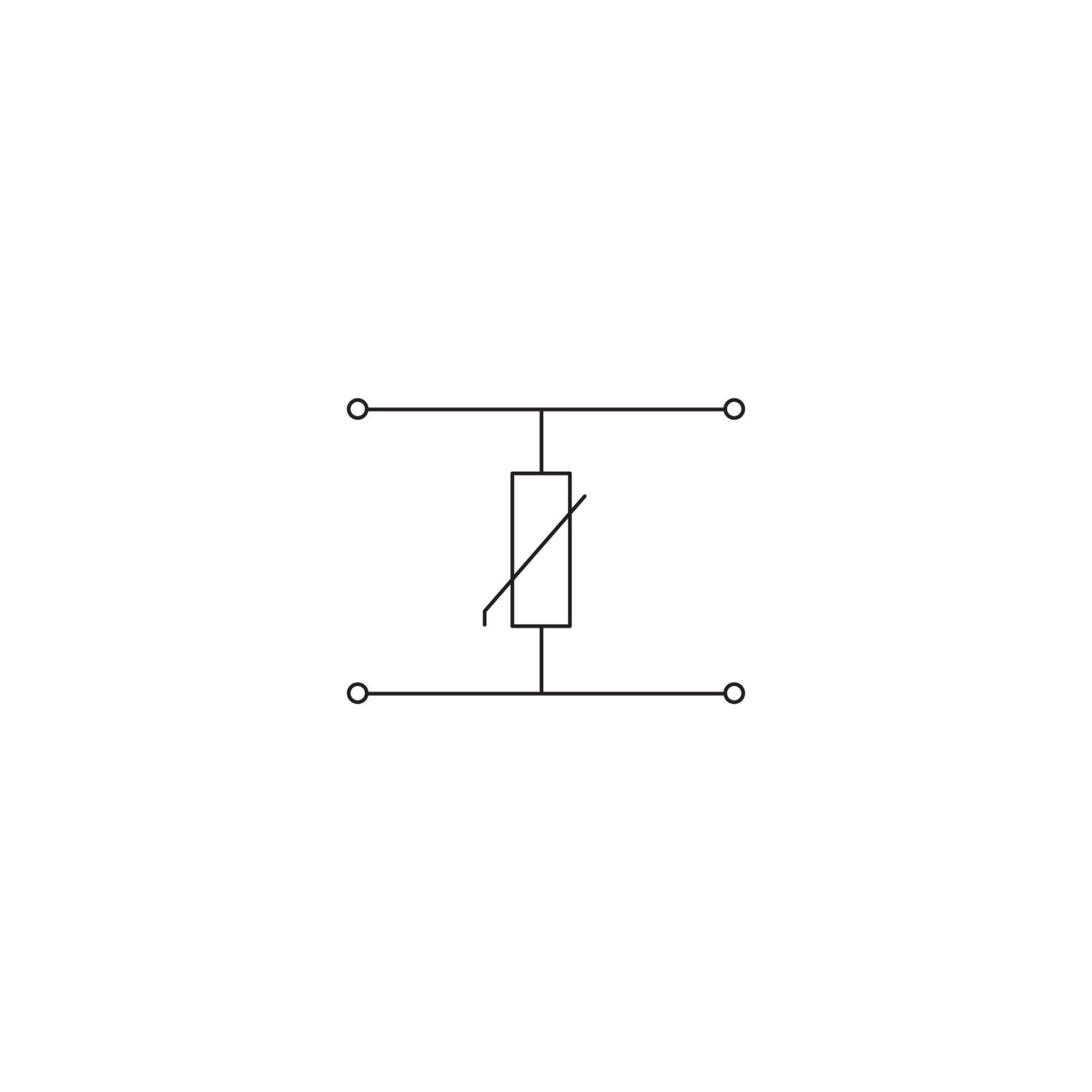

| Kapcsolási ábra | Négy külső csatlakozási pont, két vízszintes összeköttetés és a két ág közötti varisztor látható. A rajz nem rendel külön érintkezőszámot a pontokhoz. |
Gyártói biztonsági előírások
| 1 | A beszerelést kizárólag szakképzett személy végezheti. |
|---|---|
| 2 | A DIN-sínt földelni kell. |
| 3 | A bemeneti áramkört megfelelő biztosítóval kell védeni. |
| 4 | Biztosítani kell a tárolt töltések véletlen érintése elleni védelmet. |
| 5 | Feszültség alatt a dugaszolható modul behelyezése és eltávolítása tilos. |
| 6 | Az összeállított állapotban vagy a sorkapocshoz megfelelő vég-/válaszlappal fenn kell tartani az IP20 védettséget. |
Nyilatkozatok
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
|---|---|
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 280-492 | Kétirányú, szigetelt áthidaló; szürke |
|---|---|
| 280-470 | Érszigetelő stop; 0,08–0,2 mm² tömör, 0,14 mm² finom elemi szálas vezetékhez; 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25–0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75–1 mm²; 5 darab/szalag; fekete |
| 210-720 | Működtetőszerszám; 3,5 × 0,5 mm penge; részben szigetelt szár; többszínű |
| 2009-145 | Mini-WSB Inline Smart Printerhez; 1700 darab/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; fehér |
| 248-501 | Mini-WSB jelölőkártya; nem nyújtható; üres, bepattintható; fehér |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges működési feszültség?
48 V DC; a legnagyobb folyamatos működési feszültség 56 V DC.
Mekkora a névleges vonali kisülési áram?
300 A a 8/20 µs hullámalakhoz; a legnagyobb kisülési áram külön 1 kA.
Feszültség alatt behelyezhető a dugaszolható modul?
Nem. A gyártói előírás tiltja a feszültség alatti behelyezést és eltávolítást.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-504/281-583
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
16 g/db
Cikkszám
4050821515104
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-504/281-583 alkatrész-sorkapocs, kétemeletes, véglappal, varisztorral, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-504/281-583 |
| GTIN / EAN | 4050821515104 |
| Terméktípus | Varisztoros alkatrész-sorkapocs |
Műszaki és anyagadatok
| Névleges működési feszültség | 48 V DC |
|---|---|
| Legnagyobb folyamatos működési feszültség | 56 V DC |
| Névleges folyamatos áram | 20 A |
| Névleges vonali kisülési áram, 8/20 µs | 300 A |
| Legnagyobb kisülési áram | 1 kA |
| Védelmi szint, 8/20 µs | ≤135 V DC |
| Kapacitás | ≤2,8 nF |
| Védettség | IP20, az összeállítási feltételekkel |
| Huzalozási irány | Felső bekötés |
| Csatlakozási pontok száma | 4 |
| Csatlakozástechnika | CAGE CLAMP |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 10 mm / 0,394 inch |
| Magasság a geometriai táblázatban | 64 mm / 2,52 inch |
| Mélység a DIN-sín felső részétől | 39,5 mm / 1,555 inch |
| Kialakítás | Kétemeletes; varisztorral; véglappal |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Szín | Szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 1,322 MJ |
| Tömeg | 15,9 g |
| Működési környezeti hőmérséklet | −25 … +70 °C |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Működési magasság | Legfeljebb 2000 m |
| Szabványok | EN60947-7-1; EN60512-5-2 |
| Gyári csomagolási mennyiség | 50 (1) db; doboz |
Alkalmazási feltételek és eltérő megadások
| Feszültség- és áramértékek | A 48 V DC névleges és az 56 V DC legnagyobb folyamatos feszültség külön adat a 8/20 µs hullámalakhoz tartozó, legfeljebb 135 V DC védelmi szinttől. A 20 A folyamatos áram nem a 300 A vonali vagy az 1 kA legnagyobb kisülési áram helyettesítője. A 8/20 µs feltétel a névleges vonali áramnál és a védelmi szintnél szerepel. |
|---|---|
| Méretek nézetei | A geometriai táblázat 64 mm magasságot és 39,5 mm DIN-sín feletti mélységet közöl. A szemléltető méretképen 64 mm a vízszintes és 39,5 mm a függőleges méretvonalon látható. A szélesség ettől külön 10 mm. |
| Szemléltető kép | A fényképen látható alkatrészfeliratok a hasonló kivitel szemléltetéséhez tartoznak. A termék villamos értékeit a 48 V DC / 56 V DC adatsor adja meg. |
| Védettség és alkalmazás | Az IP20-at összeállított állapotban vagy a sorkapocshoz megfelelő vég-/válaszlappal fenn kell tartani. A földelt DIN-sín, a megfelelő bemeneti biztosító és a tárolt töltésekkel szembeni érintésvédelem egyaránt előírás. |
| Kapcsolási ábra | Négy külső csatlakozási pont, két vízszintes összeköttetés és a két ág közötti varisztor látható. A rajz nem rendel külön érintkezőszámot a pontokhoz. |
Gyártói biztonsági előírások
| 1 | A beszerelést kizárólag szakképzett személy végezheti. |
|---|---|
| 2 | A DIN-sínt földelni kell. |
| 3 | A bemeneti áramkört megfelelő biztosítóval kell védeni. |
| 4 | Biztosítani kell a tárolt töltések véletlen érintése elleni védelmet. |
| 5 | Feszültség alatt a dugaszolható modul behelyezése és eltávolítása tilos. |
| 6 | Az összeállított állapotban vagy a sorkapocshoz megfelelő vég-/válaszlappal fenn kell tartani az IP20 védettséget. |
Nyilatkozatok
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
|---|---|
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 280-492 | Kétirányú, szigetelt áthidaló; szürke |
|---|---|
| 280-470 | Érszigetelő stop; 0,08–0,2 mm² tömör, 0,14 mm² finom elemi szálas vezetékhez; 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25–0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75–1 mm²; 5 darab/szalag; fekete |
| 210-720 | Működtetőszerszám; 3,5 × 0,5 mm penge; részben szigetelt szár; többszínű |
| 2009-145 | Mini-WSB Inline Smart Printerhez; 1700 darab/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; fehér |
| 248-501 | Mini-WSB jelölőkártya; nem nyújtható; üres, bepattintható; fehér |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-27 |
| eCl@ss 9.0 | 27-14-11-27 |
| ETIM 9.0 | EC000903 |
| ETIM 10.0 | EC000903 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.21. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-504/281-583 alkatrész-sorkapocs, kétemeletes, véglappal, varisztorral, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Telepítés és kezelés biztonsági előírásai
1
A beszerelést kizárólag szakképzett személy végezheti.
2
A DIN-sínt földelni kell.
3
A bemeneti áramkört megfelelő biztosítóval kell védeni.
4
Biztosítani kell a tárolt töltések véletlen érintése elleni védelmet.
5
Feszültség alatt a dugaszolható modul behelyezése és eltávolítása tilos.
6
Az összeállított állapotban vagy a sorkapocshoz megfelelő vég-/válaszlappal fenn kell tartani az IP20 védettséget.
A készülék alkalmazási feltételei
| Feszültség- és áramértékek | A 48 V DC névleges és az 56 V DC legnagyobb folyamatos feszültség külön adat a 8/20 µs hullámalakhoz tartozó, legfeljebb 135 V DC védelmi szinttől. A 20 A folyamatos áram nem a 300 A vonali vagy az 1 kA legnagyobb kisülési áram helyettesítője. A 8/20 µs feltétel a névleges vonali áramnál és a védelmi szintnél szerepel. |
|---|---|
| Méretek nézetei | A geometriai táblázat 64 mm magasságot és 39,5 mm DIN-sín feletti mélységet közöl. A szemléltető méretképen 64 mm a vízszintes és 39,5 mm a függőleges méretvonalon látható. A szélesség ettől külön 10 mm. |
| Védettség és alkalmazás | Az IP20-at összeállított állapotban vagy a sorkapocshoz megfelelő vég-/válaszlappal fenn kell tartani. A földelt DIN-sín, a megfelelő bemeneti biztosító és a tárolt töltésekkel szembeni érintésvédelem egyaránt előírás. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
