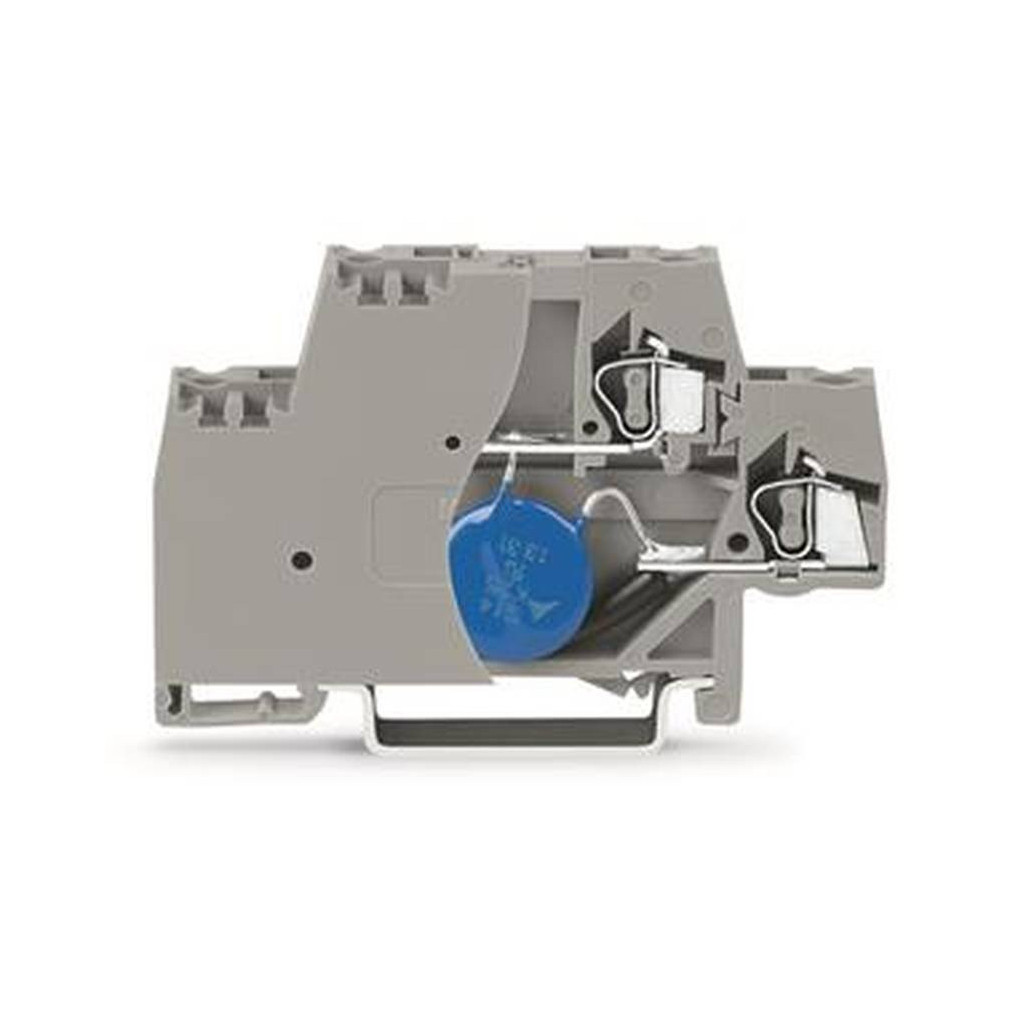

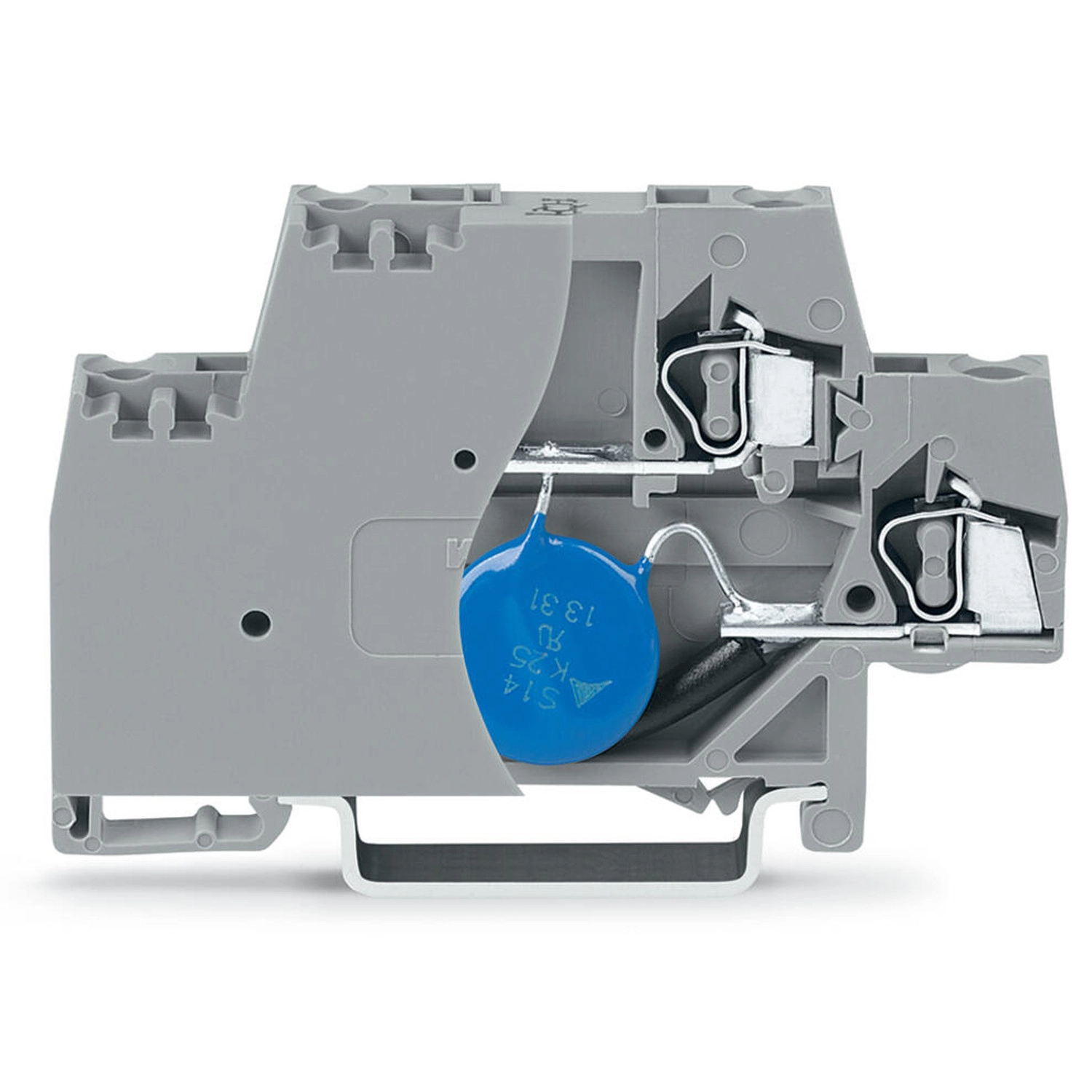

Wago 280-504/281-582 kétemeletes alkatrész-sorkapocs varisztorral és véglappal, DIN 35 × 15 és 35 × 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke
RRP:6 628 Ft
6 165 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
5 457 Ft
nettó 4 297 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Rövid leírás: Túlfeszültség-védelmi elemmel és véglappal ellátott alkatrész-sorkapocs, beépített varisztorral. Jellemzők: Védi a rendszert a túlfeszültségtől Keskeny, helytakarékos kialakítás Segít kézben tartani az üzemeltetési költségeket a költséges, nem tervezett leállások megelőzésével Nagy üzembiztonság és rendelkezésre állás
A Wago 280-504/281-582 szürke varisztoros kétemeletes alkatrész-sorkapocs, 2,5 mm² névleges keresztmetszettel és CAGE CLAMP csatlakozással. A vezeték csupaszolási hossza 8–9 mm. Varisztorral és véglappal készül; névleges működési feszültsége 24 V DC, legnagyobb folyamatos működési feszültsége 31 V DC.
Villamos adatok és feltételeik
| Névleges működési feszültség | 24 V DC |
|---|---|
| Folyamatos működési feszültség (max.) | 31 V DC |
| Névleges folyamatos áram | 20 A |
| Névleges kisülési áram; vonali, 8/20 µs | 300 A |
| Kisülési áram (max.) | 1 kA |
| Védelmi szint; 8/20 µs | Legfeljebb 77 V DC |
| Kapacitás | Legfeljebb 4,6 nF |
| Védettség | IP20 |
| Szabványok/előírások | EN 60947-7-1; EN 60512-5-2 |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 4 |
|---|---|
| Szintek száma a megnevezésben | 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyagok és környezet

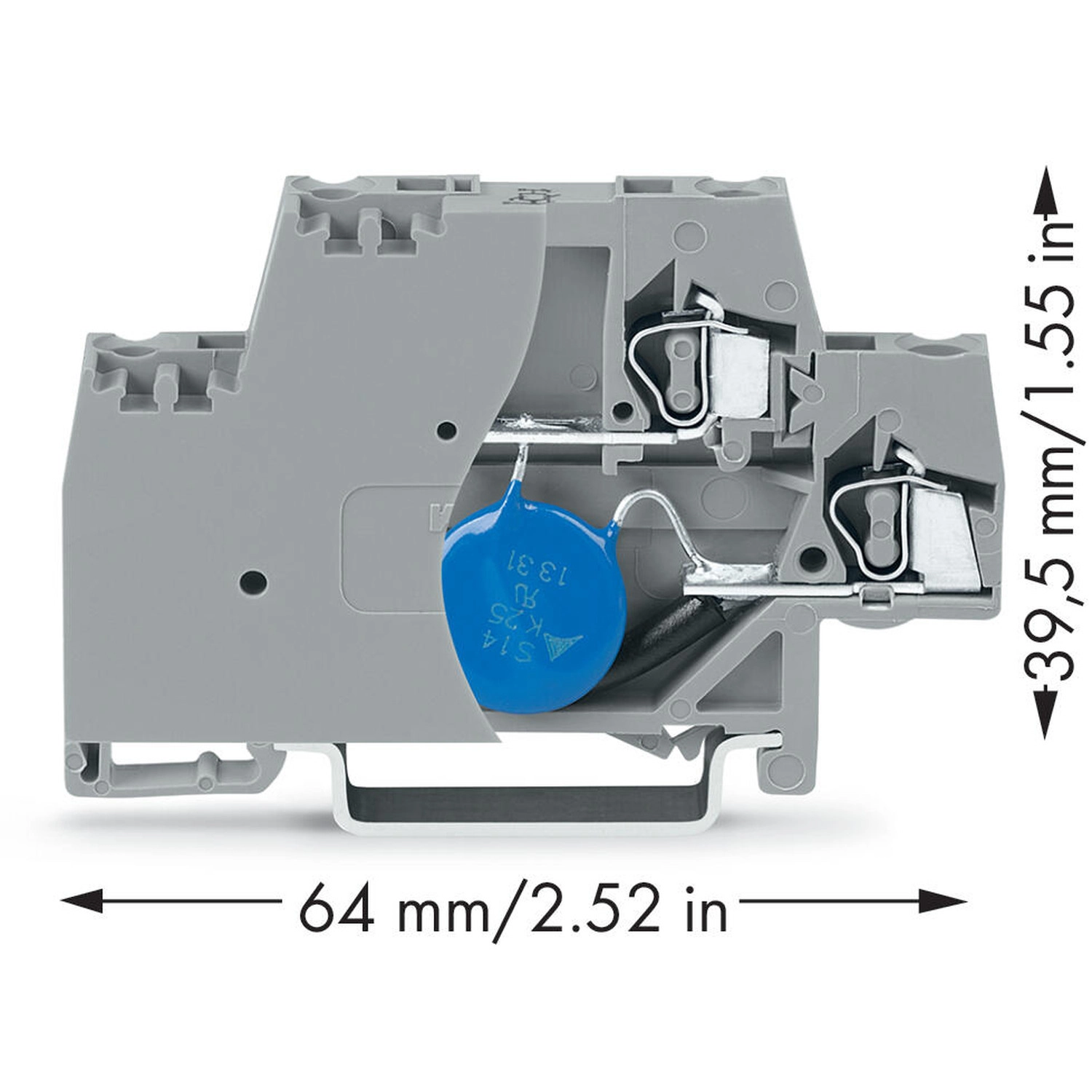

| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 64 mm / 2,52 inch |
| Mélység a DIN kalapsín felső részétől | 39,5 mm / 1,555 inch |
| Kialakítás | véglappal |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 1,323 MJ |
| Tömeg | 15,5 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Működési magasság (max.) | 2000 m |
| DIN-sín méretei | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm |

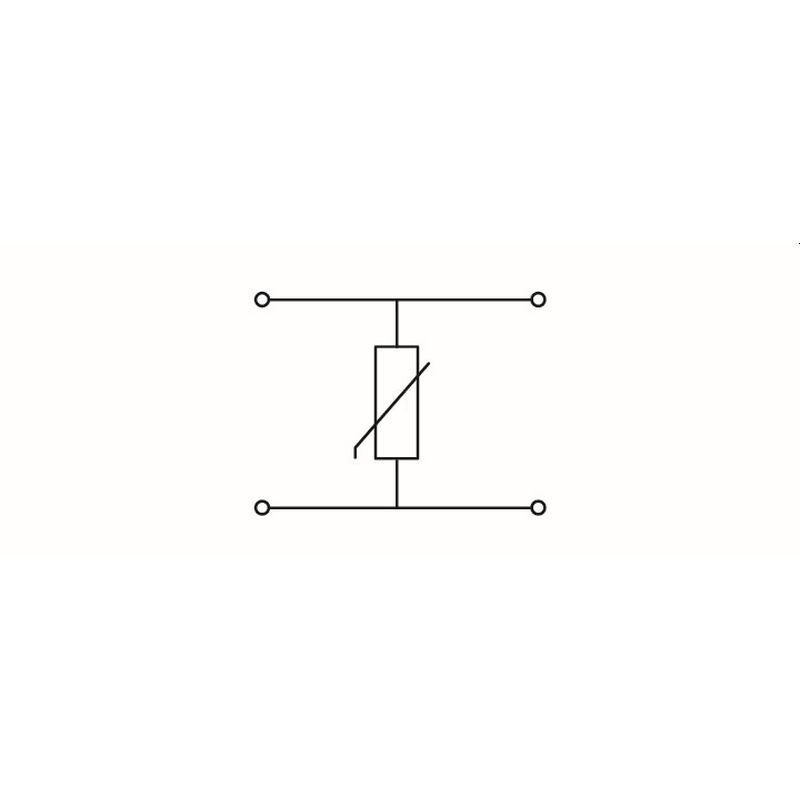

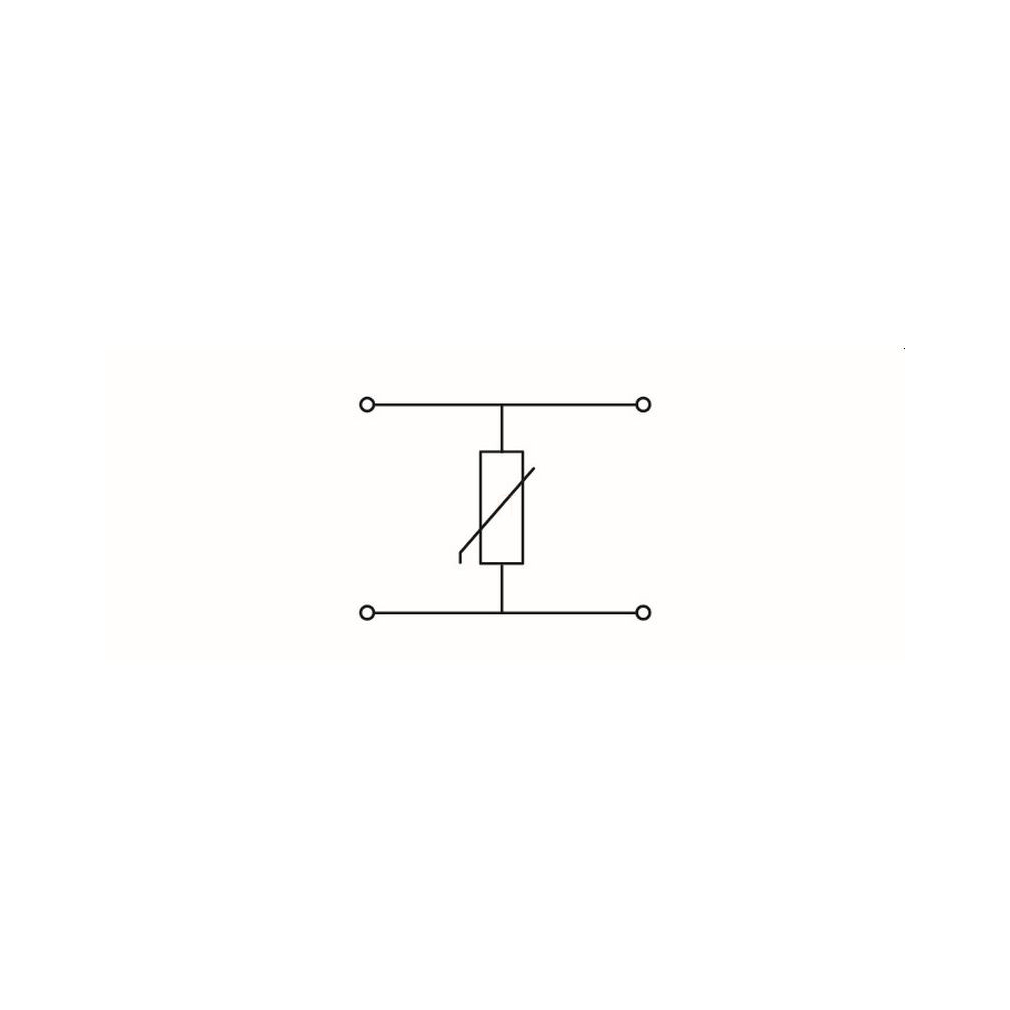

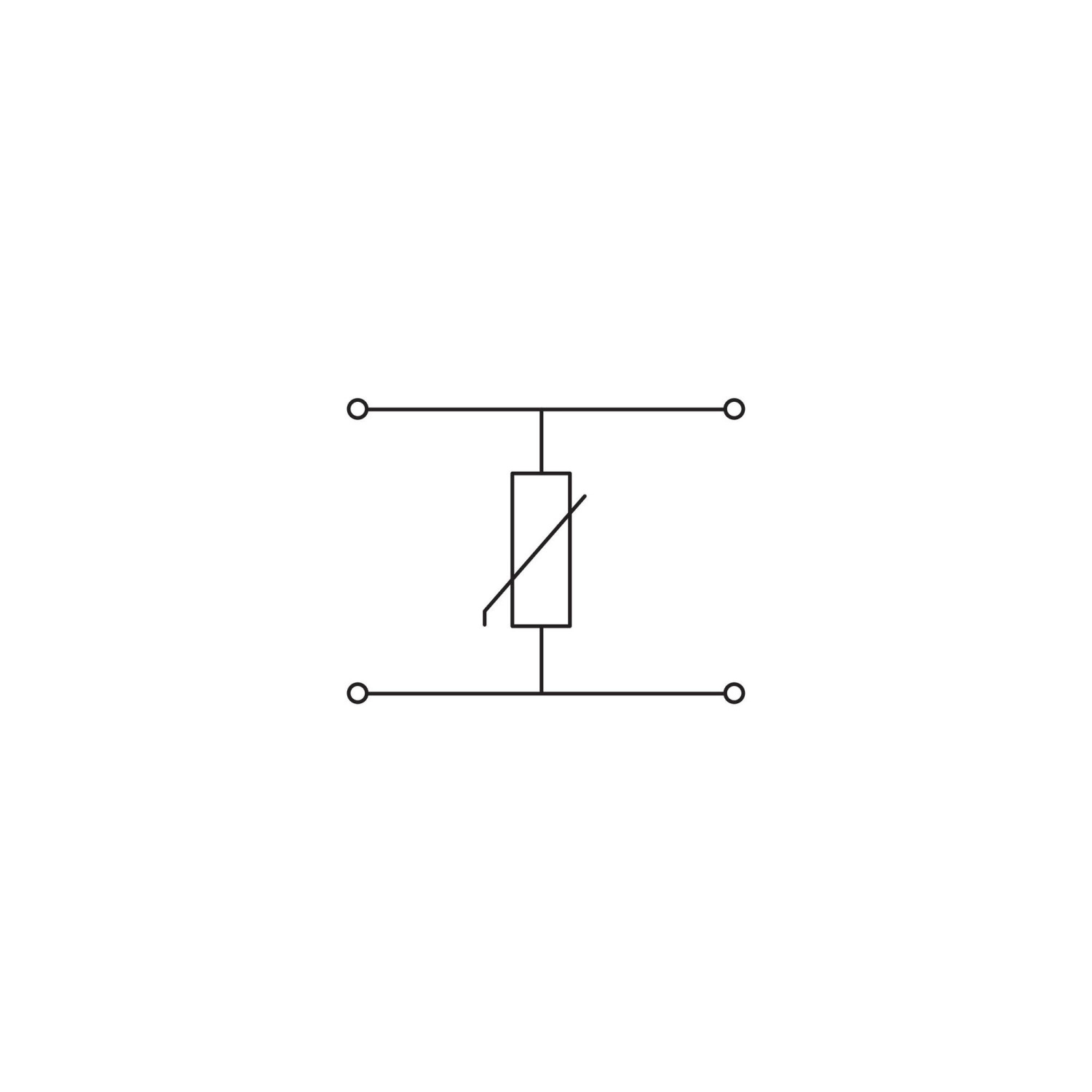

| Kapcsolási vázlat | Két külön átmenő vezetővonal közötti varisztor. |
Kezelési műveletek
| Szakképzettség | A szerelést csak szakképzett személy végezze. |
|---|---|
| DIN-sín földelése | A DIN-sínt földeld. |
| Bemeneti áram védelme | A bemeneti áramot megfelelő biztosítóval védd. |
| Tárolt töltés | Biztosíts védelmet a tárolt töltéssel való érintkezés ellen. |
| Dugaszolható modulok | Feszültség alatt ne helyezz be és ne távolíts el dugaszolható modult. |
| IP20 megtartása | Összeszerelt állapotban, illetve a sorkapocshoz megfelelő vég- vagy közbenső lappal őrizd meg az IP20 védettséget. |
Tanúsítványok és nyilatkozatok
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
|---|---|
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a csupaszolási hossz?
8–9 mm.
Milyen csatlakozása van?
CAGE CLAMP.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-504/281-582
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
15 g/db
Cikkszám
4050821070276
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-504/281-582 kétemeletes alkatrész-sorkapocs varisztorral és véglappal, DIN 35 × 15 és 35 × 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-504/281-582 |
| GTIN / EAN | 4050821070276 |
| Terméktípus | Varisztoros kétemeletes alkatrész-sorkapocs |
Villamos adatok és feltételeik
| Névleges működési feszültség | 24 V DC |
|---|---|
| Folyamatos működési feszültség (max.) | 31 V DC |
| Névleges folyamatos áram | 20 A |
| Névleges kisülési áram; vonali, 8/20 µs | 300 A |
| Kisülési áram (max.) | 1 kA |
| Védelmi szint; 8/20 µs | Legfeljebb 77 V DC |
| Kapacitás | Legfeljebb 4,6 nF |
| Védettség | IP20 |
| Szabványok/előírások | EN 60947-7-1; EN 60512-5-2 |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 4 |
|---|---|
| Szintek száma a megnevezésben | 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyagok és környezet
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 64 mm / 2,52 inch |
| Mélység a DIN kalapsín felső részétől | 39,5 mm / 1,555 inch |
| Kialakítás | véglappal |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 1,323 MJ |
| Tömeg | 15,5 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Működési magasság (max.) | 2000 m |
| DIN-sín méretei | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm |
| Kapcsolási vázlat | Két külön átmenő vezetővonal közötti varisztor. |
Kezelési műveletek
| Szakképzettség | A szerelést csak szakképzett személy végezze. |
|---|---|
| DIN-sín földelése | A DIN-sínt földeld. |
| Bemeneti áram védelme | A bemeneti áramot megfelelő biztosítóval védd. |
| Tárolt töltés | Biztosíts védelmet a tárolt töltéssel való érintkezés ellen. |
| Dugaszolható modulok | Feszültség alatt ne helyezz be és ne távolíts el dugaszolható modult. |
| IP20 megtartása | Összeszerelt állapotban, illetve a sorkapocshoz megfelelő vég- vagy közbenső lappal őrizd meg az IP20 védettséget. |
Tanúsítványok és nyilatkozatok
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
|---|---|
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121613 |
|---|---|
| eCl@ss 10.0 | 27-14-11-27 |
| eCl@ss 9.0 | 27-14-11-27 |
| ETIM 9.0 | EC000903 |
| ETIM 10.0 | EC000903 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-504/281-582 kétemeletes alkatrész-sorkapocs varisztorral és véglappal, DIN 35 × 15 és 35 × 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Vezeték és előkészítés
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
Munkavégzési feltételek
| Szakképzettség | A szerelést csak szakképzett személy végezze. |
|---|---|
| DIN-sín földelése | A DIN-sínt földeld. |
| Bemeneti áram védelme | A bemeneti áramot megfelelő biztosítóval védd. |
| Tárolt töltés | Biztosíts védelmet a tárolt töltéssel való érintkezés ellen. |
| Dugaszolható modulok | Feszültség alatt ne helyezz be és ne távolíts el dugaszolható modult. |
| IP20 megtartása | Összeszerelt állapotban, illetve a sorkapocshoz megfelelő vég- vagy közbenső lappal őrizd meg az IP20 védettséget. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
