Wago 280-502/281-609 Alkatrész-sorkapocs, kétemeletes, varisztorral, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke
RRP:4 785 Ft/db
4 451 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
3 940 Ft/db
nettó 3 102 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

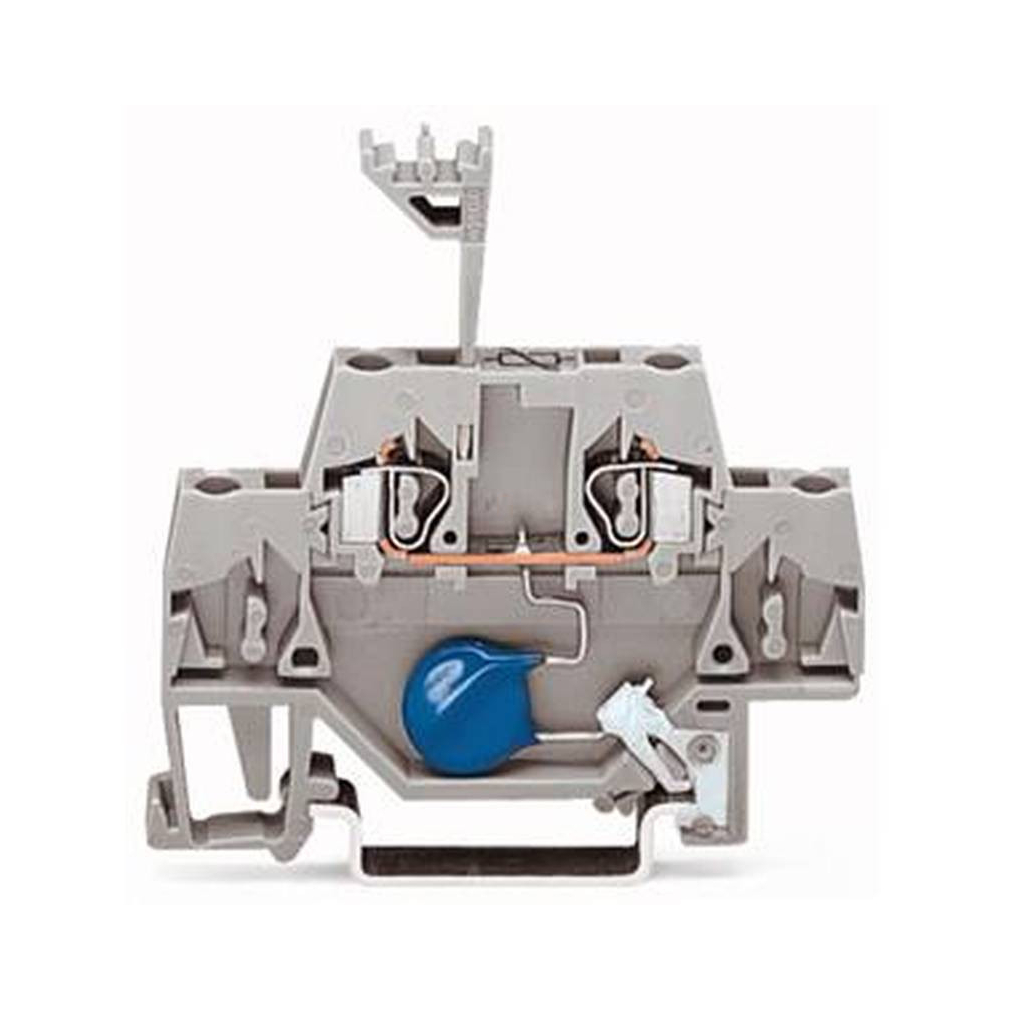

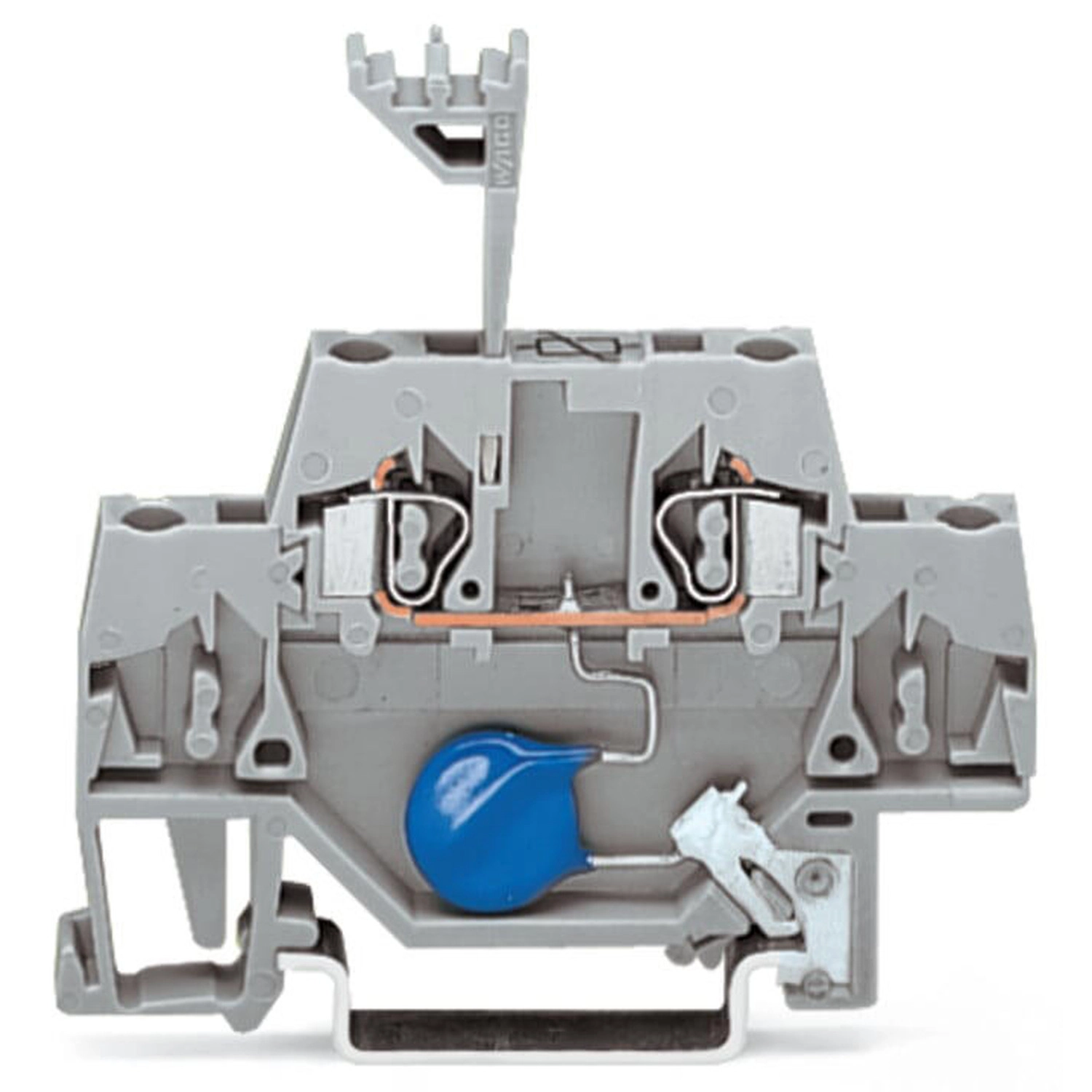

A Wago egyfokozatú túlfeszültség-védelmi alkatrész-sorkapcsa a DIN-35 sínhez közvetlenül csatlakozik, és varisztorral van felszerelve. Jellemzők: védi a rendszert a túlfeszültségtől; keskeny, helytakarékos kialakítás; a költséges, nem tervezett állásidők megelőzésével kézben tarthatók az üzemeltetési költségek; nagy üzembiztonság és magas rendszer-rendelkezésreállás.
A Wago 280-502/281-609 varisztoros alkatrész-sorkapocs CAGE CLAMP csatlakozással, 2,5 mm² névleges keresztmetszettel és DIN35-sínhez való kialakítással készül. A beépített varisztor névleges működési feszültsége 24 V DC.
Villamos adatok és feltételek
| Névleges működési feszültség | 24 V DC |
|---|---|
| Folyamatos működési feszültség (max.) | 31 V DC |
| Névleges folyamatos áram | 20 A |
| Névleges kisülési áram (8/20 µs), vonali | 60 A |
| Kisülési áram (max.) | 0,25 kA |
| Védelmi szint (8/20 μs) | ≤ 77 V DC |
| Kapacitás | ≤ 1,25 nF |
| Védettség | IP00 |
| Szabványok | EN60947-7-1; EN60512-5-2 |

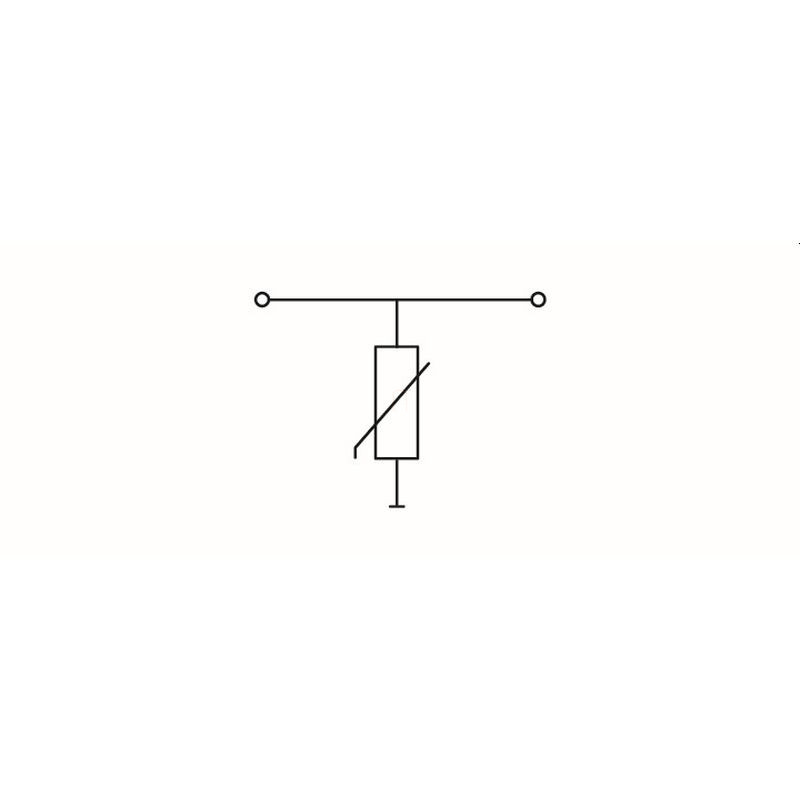

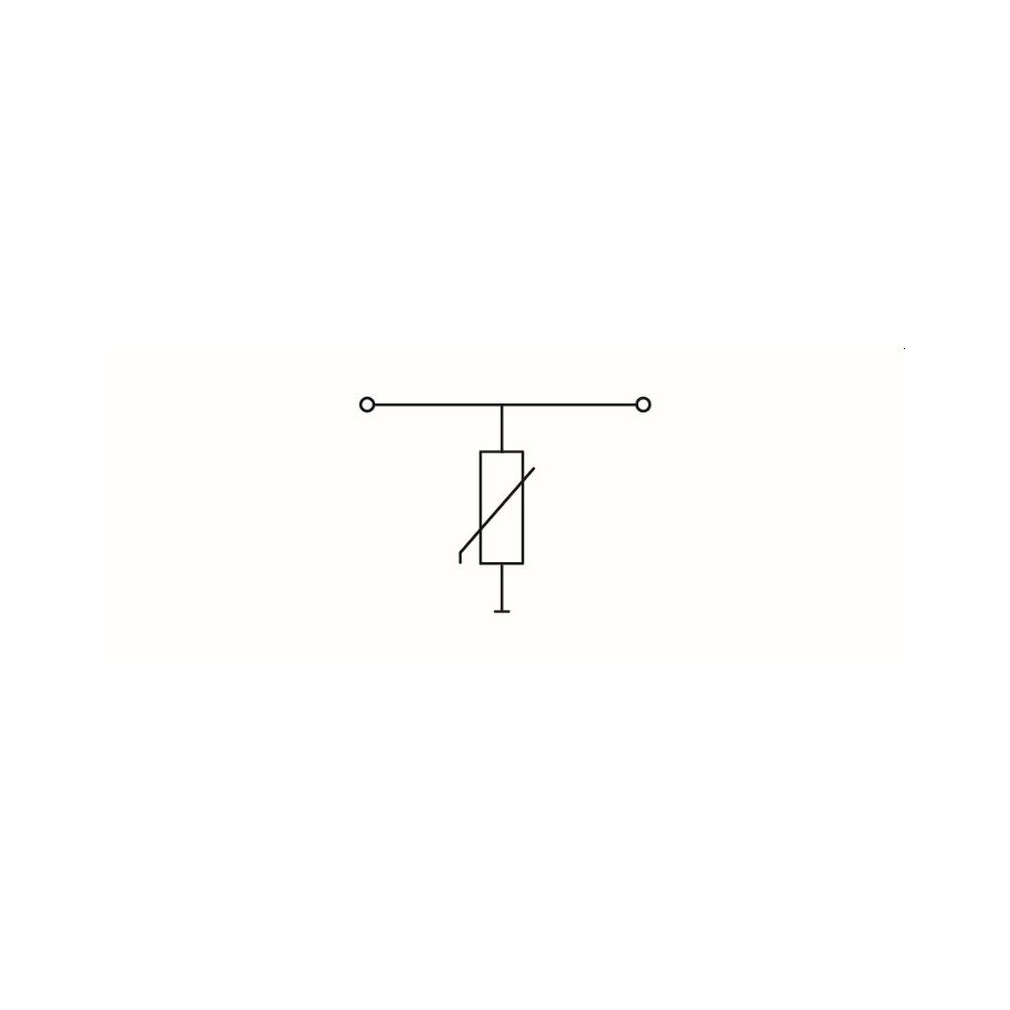

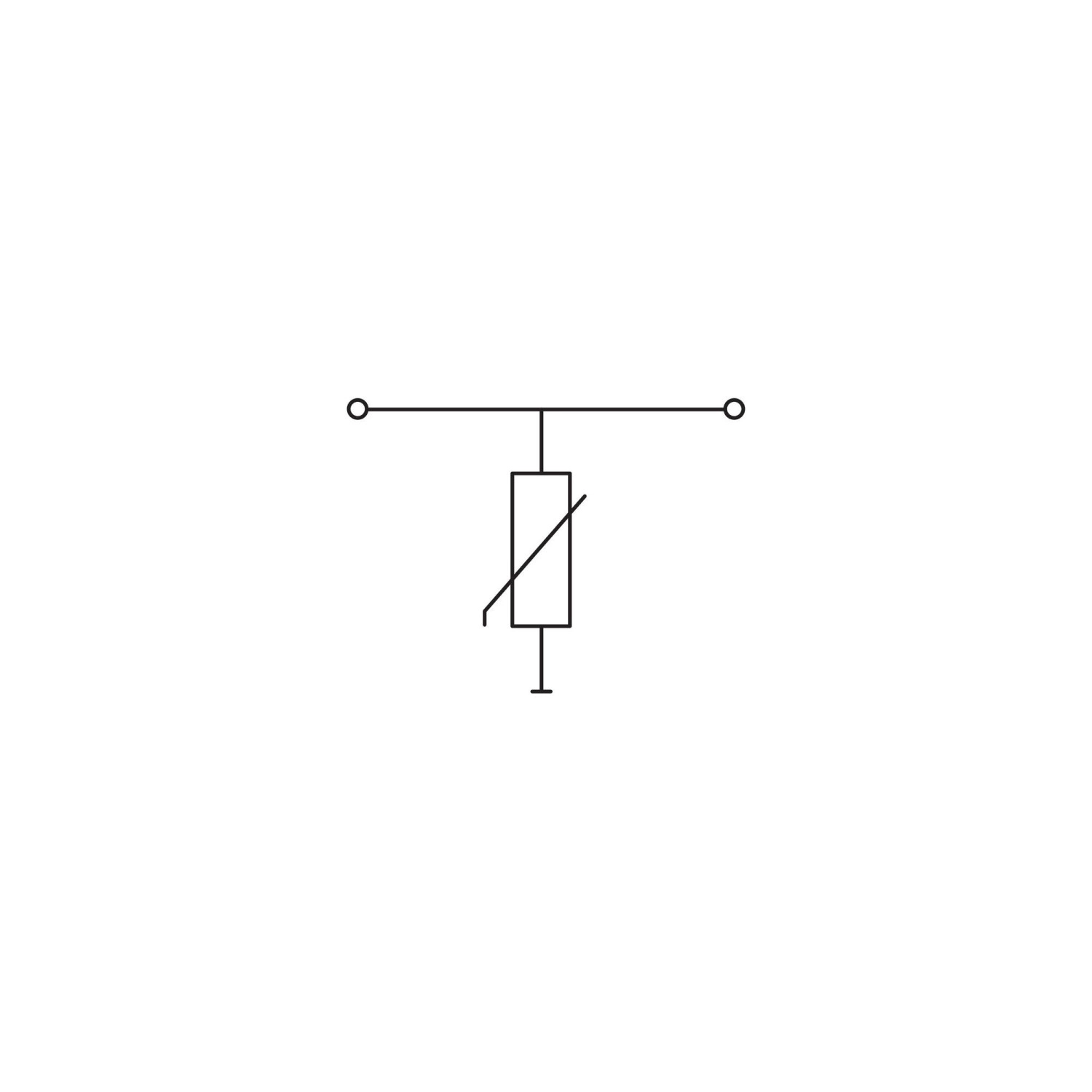

| Túlfeszültség-védelem | Varisztorral, közvetlen DIN35-sínérintkezéssel. |
Vezetékek és csatlakoztatás
| Csatlakozási pontok száma | 2 |
|---|---|
| Szintek száma | 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 64 mm / 2,52 inch |
| Mélység a DIN kalapsín felső részétől | 58,5 mm / 2,303 inch |
| Kialakítás | DIN-sínre való közvetlen csatlakozással |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,174 MJ |
| Tömeg | 8,4 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Működési magasság (max.) | 2000 m |
| DIN-sín mérete | DIN35 × 15 mm és DIN35 × 7,5 mm |

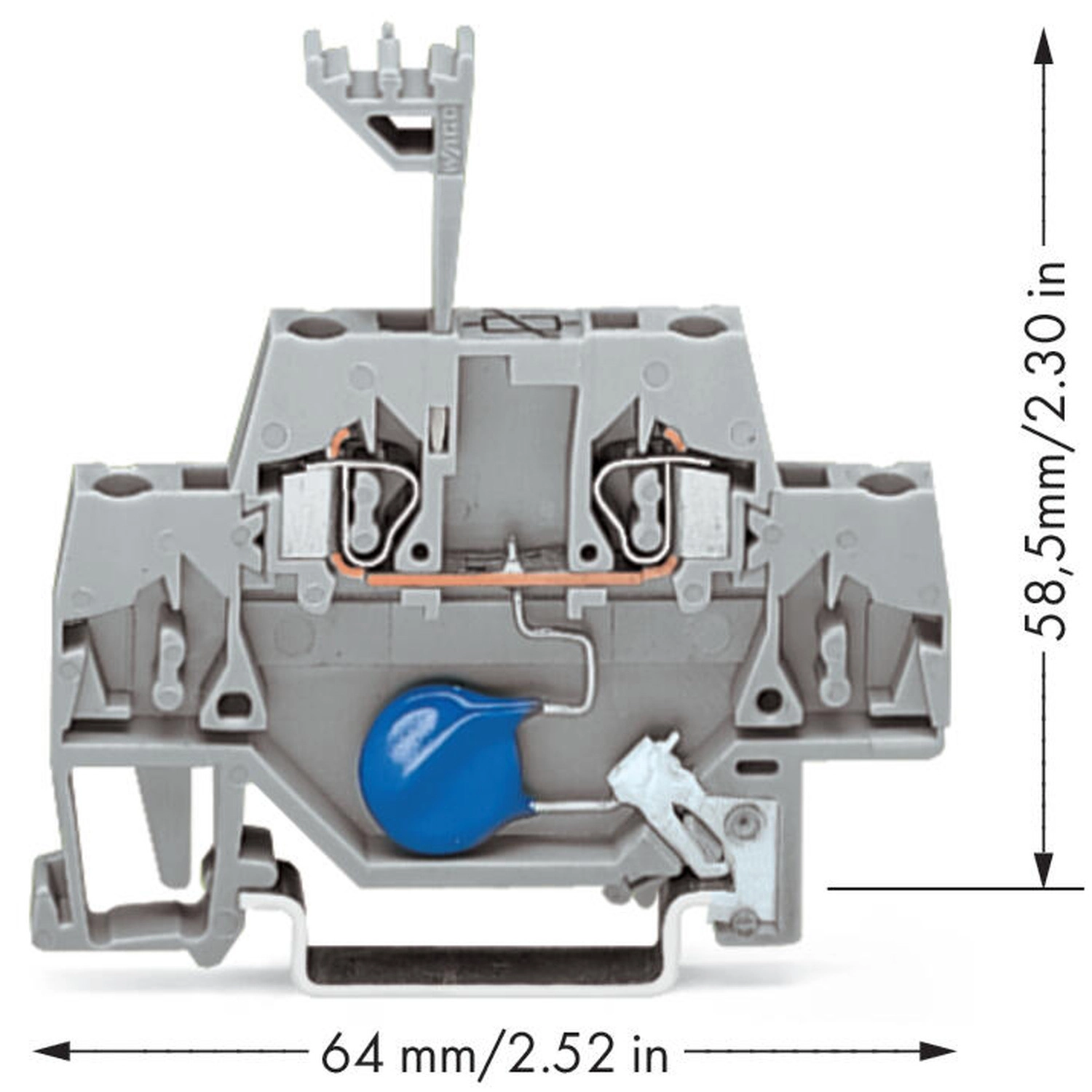

| Méretábra vízszintes mérete | 64 mm / 2,52 inch |
| Méretábra függőleges mérete | 58,5 mm / 2,3 inch |
Tanúsítványok és nyilatkozatok
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
|---|
Kezelési feltételek
| Biztonsági feltétel 1 | A szerelést kizárólag szakképzett személy végezheti. |
|---|---|
| Biztonsági feltétel 2 | A DIN-sínt földelni kell. |
| Biztonsági feltétel 3 | A bemeneti áramot megfelelő biztosítóval kell védeni. |
| Biztonsági feltétel 4 | Biztosítani kell a tárolt töltések érintése elleni védelmet. |
| Biztonsági feltétel 5 | A dugaszolható modulokat feszültség alatt tilos behelyezni vagy eltávolítani. |
| Biztonsági feltétel 6 | Összeszerelt állapotban, illetve megfelelő vég- vagy közbenső lap használatával fenn kell tartani az IP20 védettséget. |
Szükséges kiegészítők
| 280-341 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
|---|---|
| 280-340 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csatlakozástechnikával készül?
CAGE CLAMP csatlakozással.
Mekkora a csupaszolási hossz?
8–9 mm.
Mekkora a szélessége?
5 mm / 0,197 inch
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-502/281-609
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
8,36 g/db
Cikkszám
4045454308056
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-502/281-609 Alkatrész-sorkapocs, kétemeletes, varisztorral, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-502/281-609 |
| GTIN / EAN | 4045454308056 |
| Terméktípus | Varisztoros alkatrész-sorkapocs |
Villamos adatok és feltételek
| Névleges működési feszültség | 24 V DC |
|---|---|
| Folyamatos működési feszültség (max.) | 31 V DC |
| Névleges folyamatos áram | 20 A |
| Névleges kisülési áram (8/20 µs), vonali | 60 A |
| Kisülési áram (max.) | 0,25 kA |
| Védelmi szint (8/20 μs) | ≤ 77 V DC |
| Kapacitás | ≤ 1,25 nF |
| Védettség | IP00 |
| Szabványok | EN60947-7-1; EN60512-5-2 |
| Túlfeszültség-védelem | Varisztorral, közvetlen DIN35-sínérintkezéssel. |
Vezetékek és csatlakoztatás
| Csatlakozási pontok száma | 2 |
|---|---|
| Szintek száma | 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 64 mm / 2,52 inch |
| Mélység a DIN kalapsín felső részétől | 58,5 mm / 2,303 inch |
| Kialakítás | DIN-sínre való közvetlen csatlakozással |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,174 MJ |
| Tömeg | 8,4 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Működési magasság (max.) | 2000 m |
| DIN-sín mérete | DIN35 × 15 mm és DIN35 × 7,5 mm |
| Méretábra vízszintes mérete | 64 mm / 2,52 inch |
| Méretábra függőleges mérete | 58,5 mm / 2,3 inch |
Tanúsítványok és nyilatkozatok
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
|---|
Kezelési feltételek
| Biztonsági feltétel 1 | A szerelést kizárólag szakképzett személy végezheti. |
|---|---|
| Biztonsági feltétel 2 | A DIN-sínt földelni kell. |
| Biztonsági feltétel 3 | A bemeneti áramot megfelelő biztosítóval kell védeni. |
| Biztonsági feltétel 4 | Biztosítani kell a tárolt töltések érintése elleni védelmet. |
| Biztonsági feltétel 5 | A dugaszolható modulokat feszültség alatt tilos behelyezni vagy eltávolítani. |
| Biztonsági feltétel 6 | Összeszerelt állapotban, illetve megfelelő vég- vagy közbenső lap használatával fenn kell tartani az IP20 védettséget. |
Szükséges kiegészítők
| 280-341 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
|---|---|
| 280-340 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-27 |
| eCl@ss 9.0 | 27-14-11-27 |
| ETIM 9.0 | EC000903 |
| ETIM 10.0 | EC000903 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-502/281-609 Alkatrész-sorkapocs, kétemeletes, varisztorral, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Szerelési és üzemeltetési biztonság
1
A szerelést kizárólag szakképzett személy végezheti.
2
A DIN-sínt földelni kell.
3
A bemeneti áramot megfelelő biztosítóval kell védeni.
4
Biztosítani kell a tárolt töltések érintése elleni védelmet.
5
A dugaszolható modulokat feszültség alatt tilos behelyezni vagy eltávolítani.
6
Összeszerelt állapotban, illetve megfelelő vég- vagy közbenső lap használatával fenn kell tartani az IP20 védettséget.
Védettség és csatlakozási határok
| Védettség | IP00 |
|---|---|
| Csatlakozási pontok száma | 2 |
| Szintek száma | 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
