Wago 280-502/281-582 Alkatrész-sorkapocs, kétemeletes, véglappal, varisztorral, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke
RRP:7 260 Ft
6 751 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
5 976 Ft
nettó 4 706 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A véglappal és a DIN-35 sínhez közvetlen csatlakozással rendelkező túlfeszültség-védelmi alkatrész-sorkapocs varisztorral van felszerelve. Jellemzők: védi a rendszert a túlfeszültségtől; keskeny, helytakarékos kialakítás; a költséges, nem tervezett állásidők megelőzésével kézben tarthatók az üzemeltetési költségek; nagy üzembiztonság és magas rendszer-rendelkezésreállás.

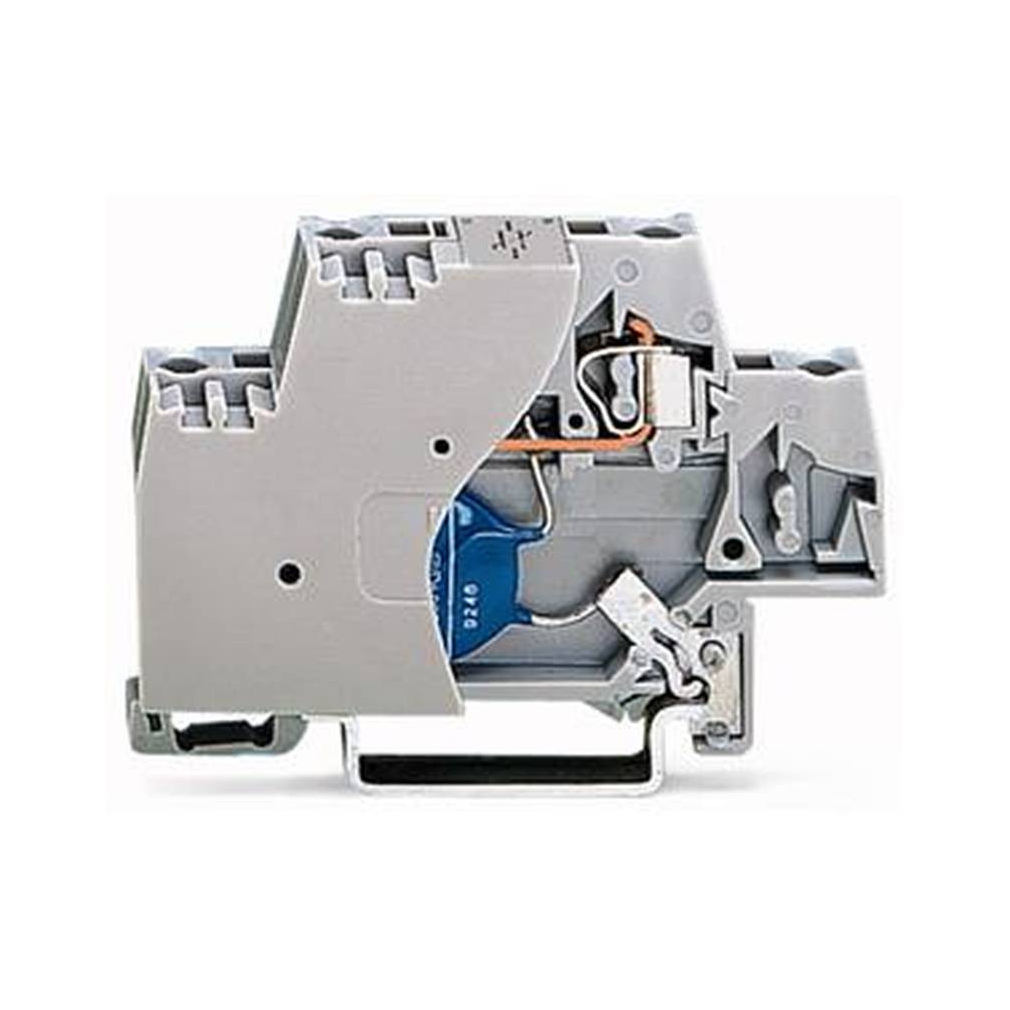

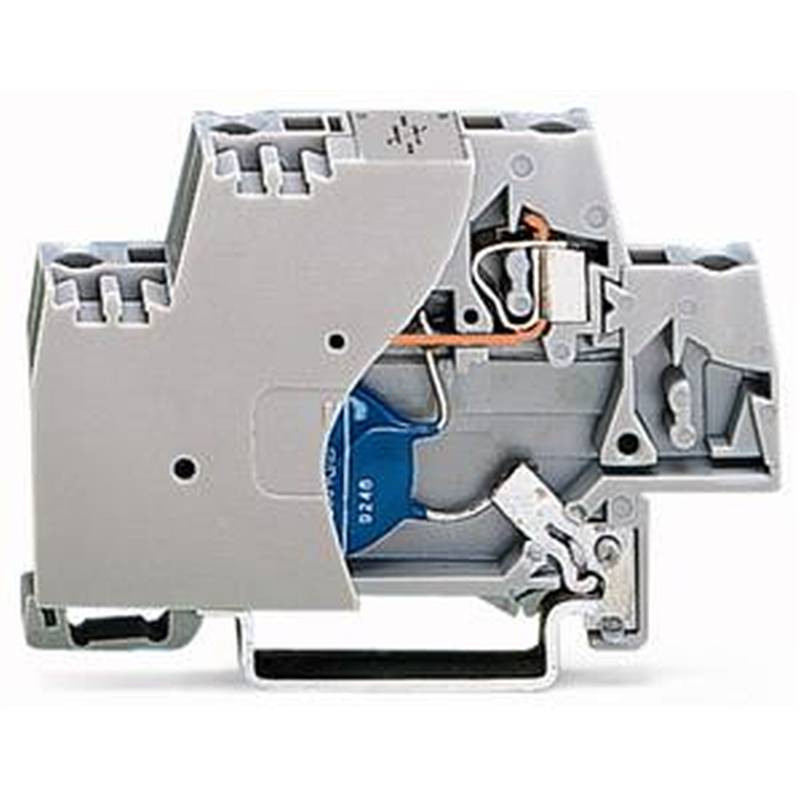

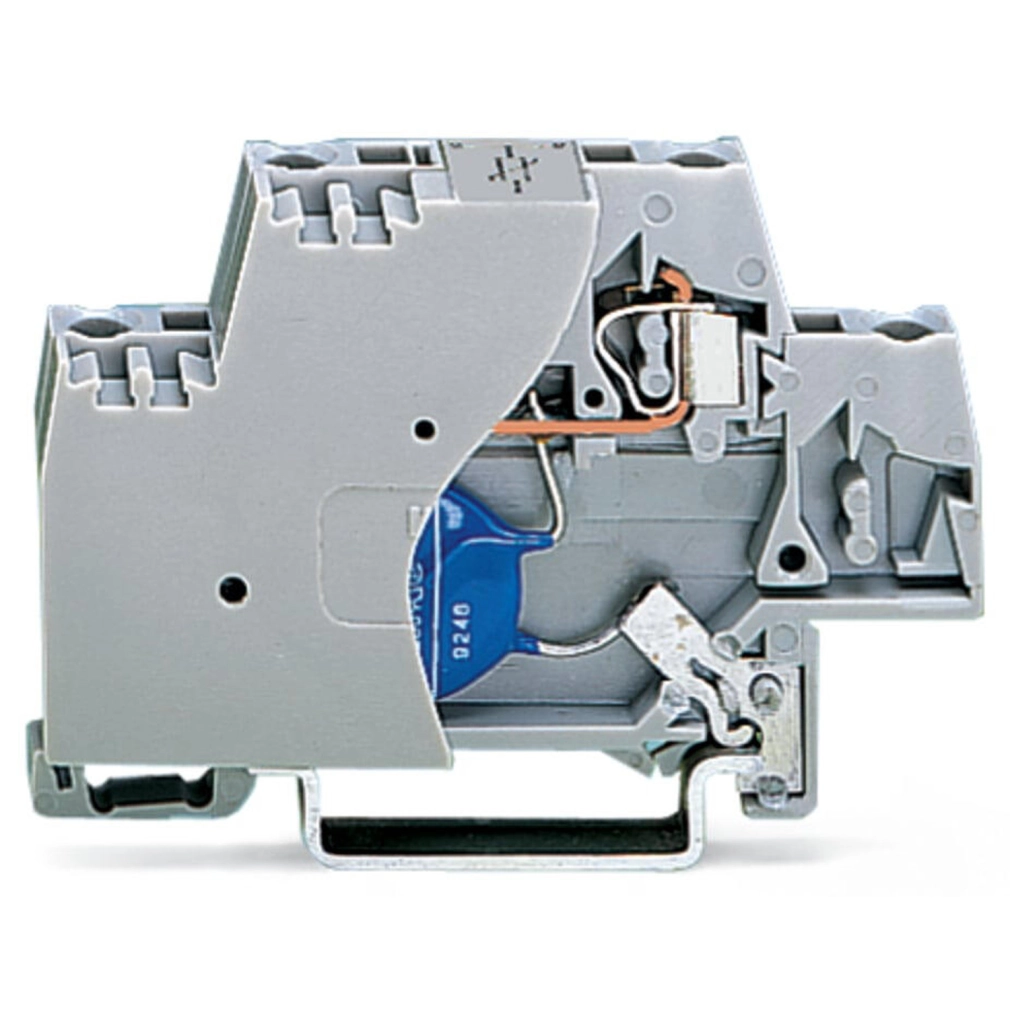

A Wago 280-502/281-582 szürke kétemeletes varisztoros alkatrész-sorkapocs CAGE CLAMP csatlakozással készül. Varisztoros túlfeszültség-védelmet és közvetlen DIN-síncsatlakozást tartalmaz.
Villamos adatok és feltételeik
| Névleges működési feszültség | 24 V DC |
|---|---|
| Folyamatos működési feszültség, maximum | 31 V DC |
| Névleges folyamatos áram | 20 A |
| Névleges kisülési áram; 8/20 μs, vonali | 300 A |
| Kisülési áram, maximum | 1 kA |
| Védelmi szint; 8/20 μs | Legfeljebb 77 V DC |
| Kapacitás | Legfeljebb 4,6 nF |
| Védelmi osztály | IP20; összeszerelt állapotban, a sorkapocshoz megfelelő vég-/köztes lemezzel fenntartva. |
| Szabványok | EN 60947-7-1; EN 60512-5-2 |
Vezetékek és csatlakozás
| Névleges keresztmetszet | 2,5 mm² |
|---|---|
| Csatlakozási pontok száma | 2 |
| Csatlakozástechnika | CAGE CLAMP |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 64 mm / 2,52 inch |
| Mélység a DIN-sín felső élétől | 39,5 mm / 1,555 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,257 MJ |
| Tömeg | 12,8 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −25 … +70 °C |
| Kialakítás | Véglappal és a DIN-sínhez való közvetlen csatlakozással |
| Működési magasság, maximum | 2000 m |

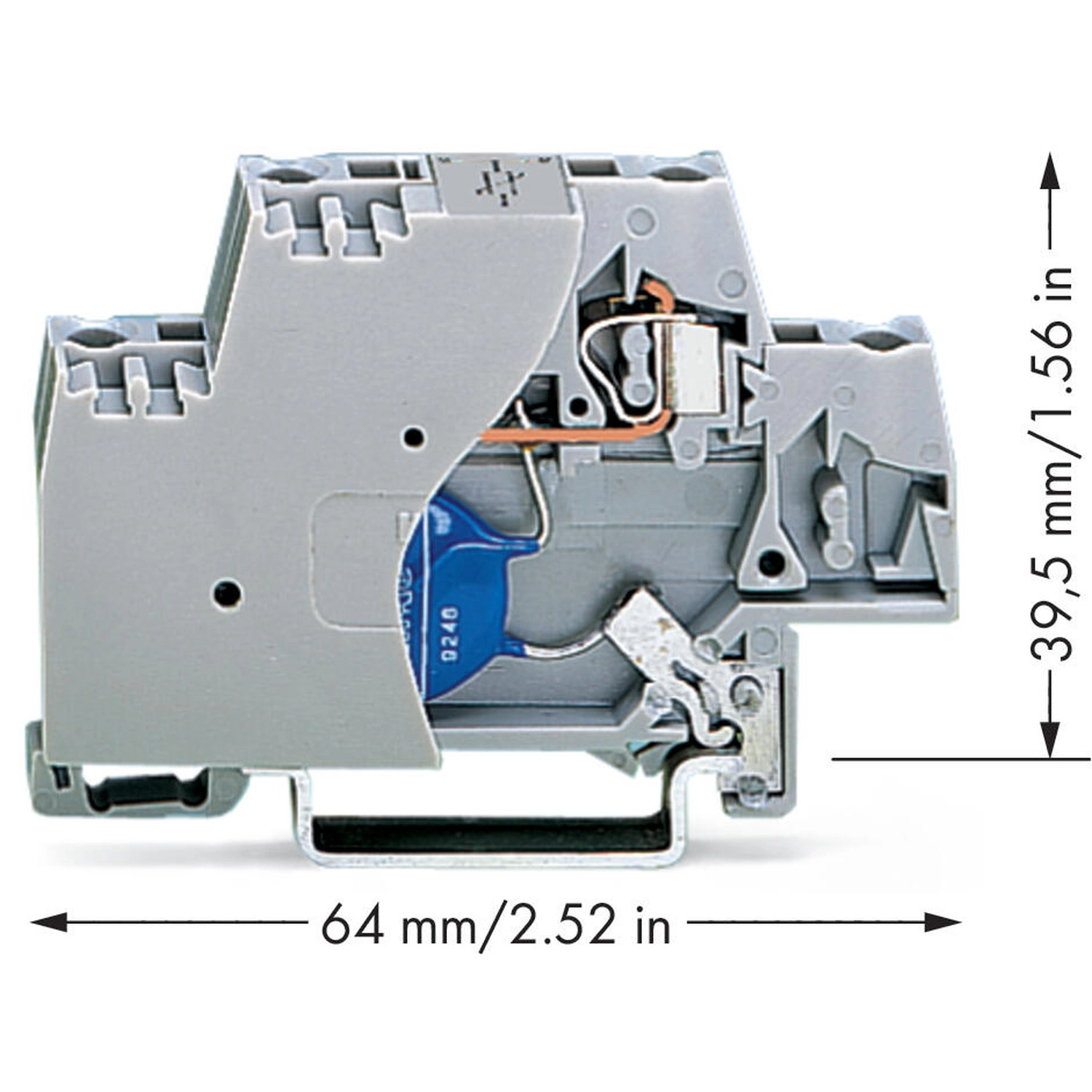

| Méretábra méretei | 64 mm / 2,52 inch vízszintesen; 39,5 mm / 1,56 inch függőlegesen |

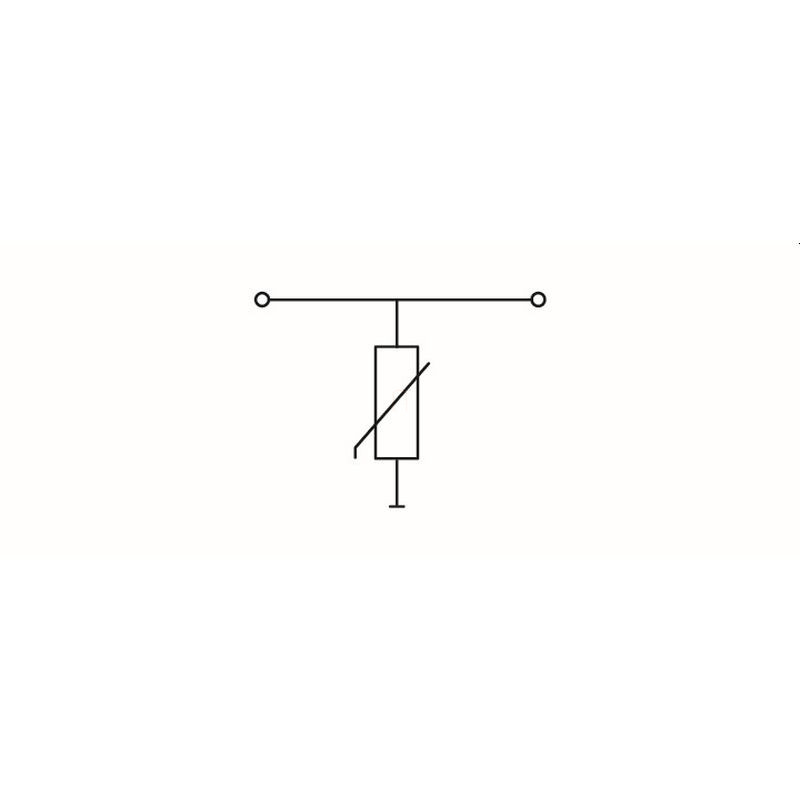

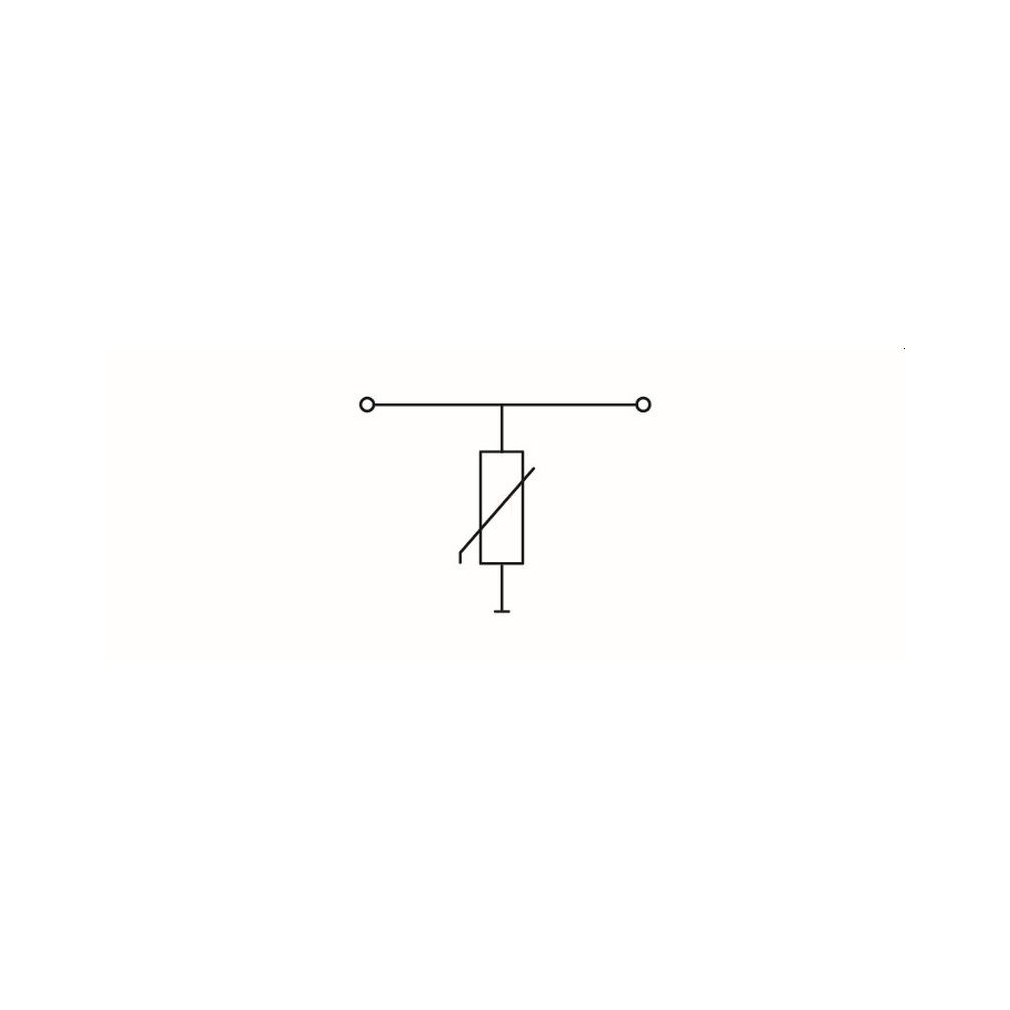

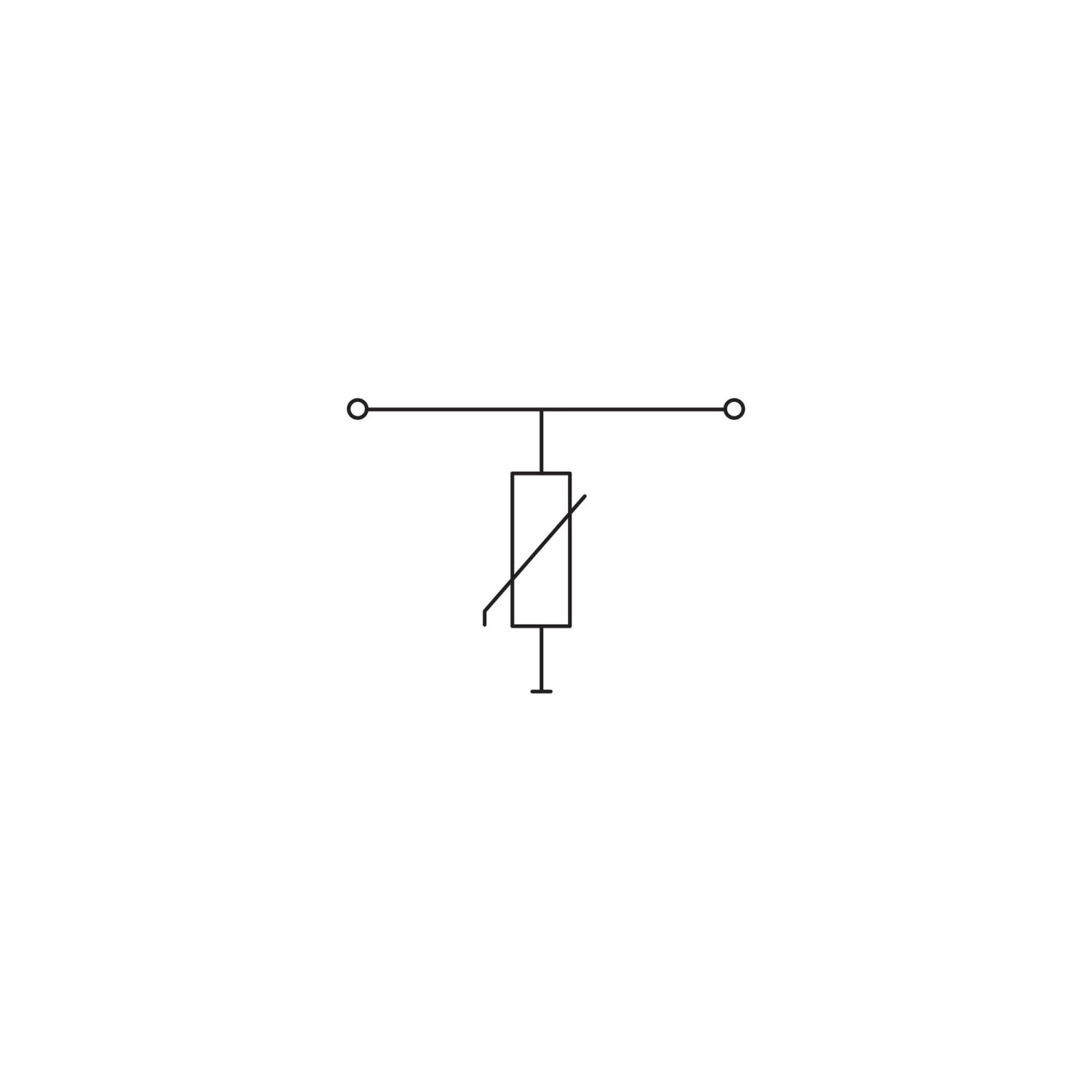

| Kapcsolási rajz | A két csatlakozási végpontot összekötő vezetővonal és a DIN-sín felé kapcsolódó varisztoros ág. |
Tanúsítványok és nyilatkozatok
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
|---|---|
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
Kezelés és alkalmazás
| Szerelést végző személy | A szerelést kizárólag szakképzett személy végezheti. |
|---|---|
| DIN-sín földelése | A DIN-sínt földelni kell. |
| Bemeneti áram védelme | A bemeneti áramot megfelelő biztosítóval kell védeni. |
| Tárolt töltés | Biztosítani kell a tárolt töltéssel való érintkezés elleni védelmet. |
| Dugaszolható modulok | Feszültség alatt ne helyezd be és ne távolítsd el a dugaszolható modulokat. |
| IP20 fenntartása | Az IP20 védelmet összeszerelt állapotban, a sínre szerelhető sorkapocshoz megfelelő vég-/köztes lemezzel kell fenntartani. |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül. |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Milyen csatlakozástechnikával készül?
CAGE CLAMP csatlakozással.
Mekkora a szélessége?
10 mm.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-502/281-582
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
12,8 g/db
Cikkszám
4045454308018
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-502/281-582 Alkatrész-sorkapocs, kétemeletes, véglappal, varisztorral, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-502/281-582 |
| GTIN / EAN | 4045454308018 |
| Terméktípus | Kétemeletes varisztoros alkatrész-sorkapocs |
Villamos adatok és feltételeik
| Névleges működési feszültség | 24 V DC |
|---|---|
| Folyamatos működési feszültség, maximum | 31 V DC |
| Névleges folyamatos áram | 20 A |
| Névleges kisülési áram; 8/20 μs, vonali | 300 A |
| Kisülési áram, maximum | 1 kA |
| Védelmi szint; 8/20 μs | Legfeljebb 77 V DC |
| Kapacitás | Legfeljebb 4,6 nF |
| Védelmi osztály | IP20; összeszerelt állapotban, a sorkapocshoz megfelelő vég-/köztes lemezzel fenntartva. |
| Szabványok | EN 60947-7-1; EN 60512-5-2 |
Vezetékek és csatlakozás
| Névleges keresztmetszet | 2,5 mm² |
|---|---|
| Csatlakozási pontok száma | 2 |
| Csatlakozástechnika | CAGE CLAMP |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 64 mm / 2,52 inch |
| Mélység a DIN-sín felső élétől | 39,5 mm / 1,555 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,257 MJ |
| Tömeg | 12,8 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −25 … +70 °C |
| Kialakítás | Véglappal és a DIN-sínhez való közvetlen csatlakozással |
| Működési magasság, maximum | 2000 m |
| Méretábra méretei | 64 mm / 2,52 inch vízszintesen; 39,5 mm / 1,56 inch függőlegesen |
| Kapcsolási rajz | A két csatlakozási végpontot összekötő vezetővonal és a DIN-sín felé kapcsolódó varisztoros ág. |
Tanúsítványok és nyilatkozatok
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
|---|---|
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
Kezelés és alkalmazás
| Szerelést végző személy | A szerelést kizárólag szakképzett személy végezheti. |
|---|---|
| DIN-sín földelése | A DIN-sínt földelni kell. |
| Bemeneti áram védelme | A bemeneti áramot megfelelő biztosítóval kell védeni. |
| Tárolt töltés | Biztosítani kell a tárolt töltéssel való érintkezés elleni védelmet. |
| Dugaszolható modulok | Feszültség alatt ne helyezd be és ne távolítsd el a dugaszolható modulokat. |
| IP20 fenntartása | Az IP20 védelmet összeszerelt állapotban, a sínre szerelhető sorkapocshoz megfelelő vég-/köztes lemezzel kell fenntartani. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-27 |
| eCl@ss 9.0 | 27-14-11-27 |
| ETIM 9.0 | EC000903 |
| ETIM 10.0 | EC000903 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül. |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-502/281-582 Alkatrész-sorkapocs, kétemeletes, véglappal, varisztorral, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Vezeték és előkészítés
| Névleges keresztmetszet | 2,5 mm² |
|---|---|
| Csatlakozási pontok száma | 2 |
| Csatlakozástechnika | CAGE CLAMP |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Felső bekötés |
Biztonság és kezelés
| Szerelést végző személy | A szerelést kizárólag szakképzett személy végezheti. |
|---|---|
| DIN-sín földelése | A DIN-sínt földelni kell. |
| Bemeneti áram védelme | A bemeneti áramot megfelelő biztosítóval kell védeni. |
| Tárolt töltés | Biztosítani kell a tárolt töltéssel való érintkezés elleni védelmet. |
| Dugaszolható modulok | Feszültség alatt ne helyezd be és ne távolítsd el a dugaszolható modulokat. |
| IP20 fenntartása | Az IP20 védelmet összeszerelt állapotban, a sínre szerelhető sorkapocshoz megfelelő vég-/köztes lemezzel kell fenntartani. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
