Wago 279-834 4 vezetékes átmenő sorkapocs, 1,5 mm², megfelelő Ex i alkalmazásokhoz, középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, kék
RRP:374 Ft/db
370 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
322 Ft/db
nettó 254 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

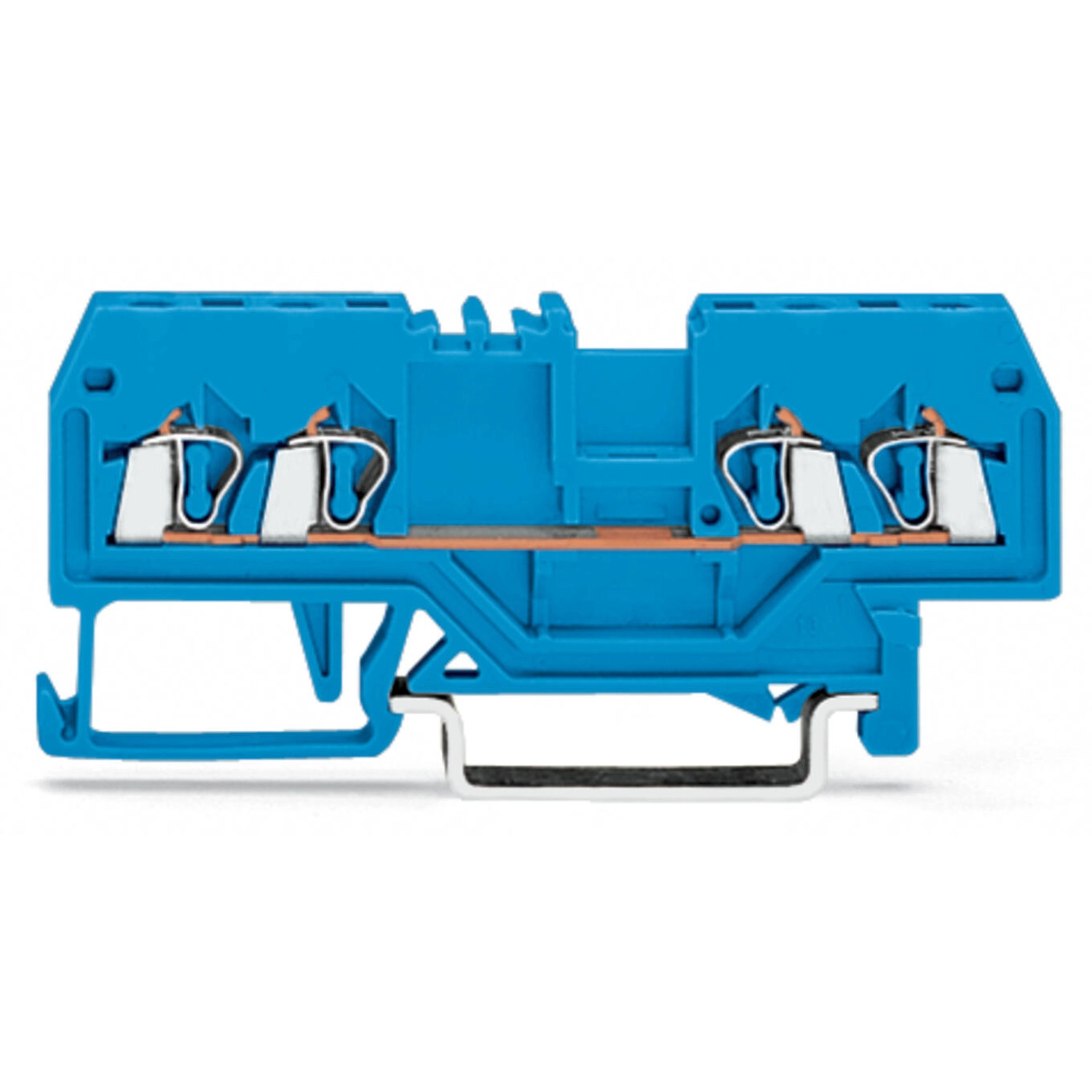

Átmenő sorkapocs, 279-es sorozat, CAGE CLAMP®. A Wago 279-834 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 4 × 73 × 31,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–1,5 mm². CAGE CLAMP®: ipari szabvány a csatlakozástechnikában. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Tartósan biztonságos csatlakozások. Kompakt méretek.
A Wago 279-834 kék négyvezetékes átmenő sorkapocs 1,5 mm² névleges keresztmetszetű, CAGE CLAMP csatlakozású kivitel. 4 bekötési ponttal, egy potenciállal és középső jelöléssel rendelkezik. Szélessége 4 mm, csupaszolási hossza 8–9 mm; DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 18 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Feszültség, impulzusfeszültség és névleges áram: – |
| UL 1059; C felhasználási csoport | 600 V; 10 A |
| UL 1059; B és D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; C felhasználási csoport | 600 V; 10 A |
| CSA 22.2 No 158; B és D felhasználási csoport | Feszültség és áram: – |
| Veszteségi teljesítmény potenciálonként | 0,5929 W; 18 A névleges áramnál |
| A veszteségi adathoz tartozó ellenállás | 0,00183 Ω |
Vezetékek és csatlakozás

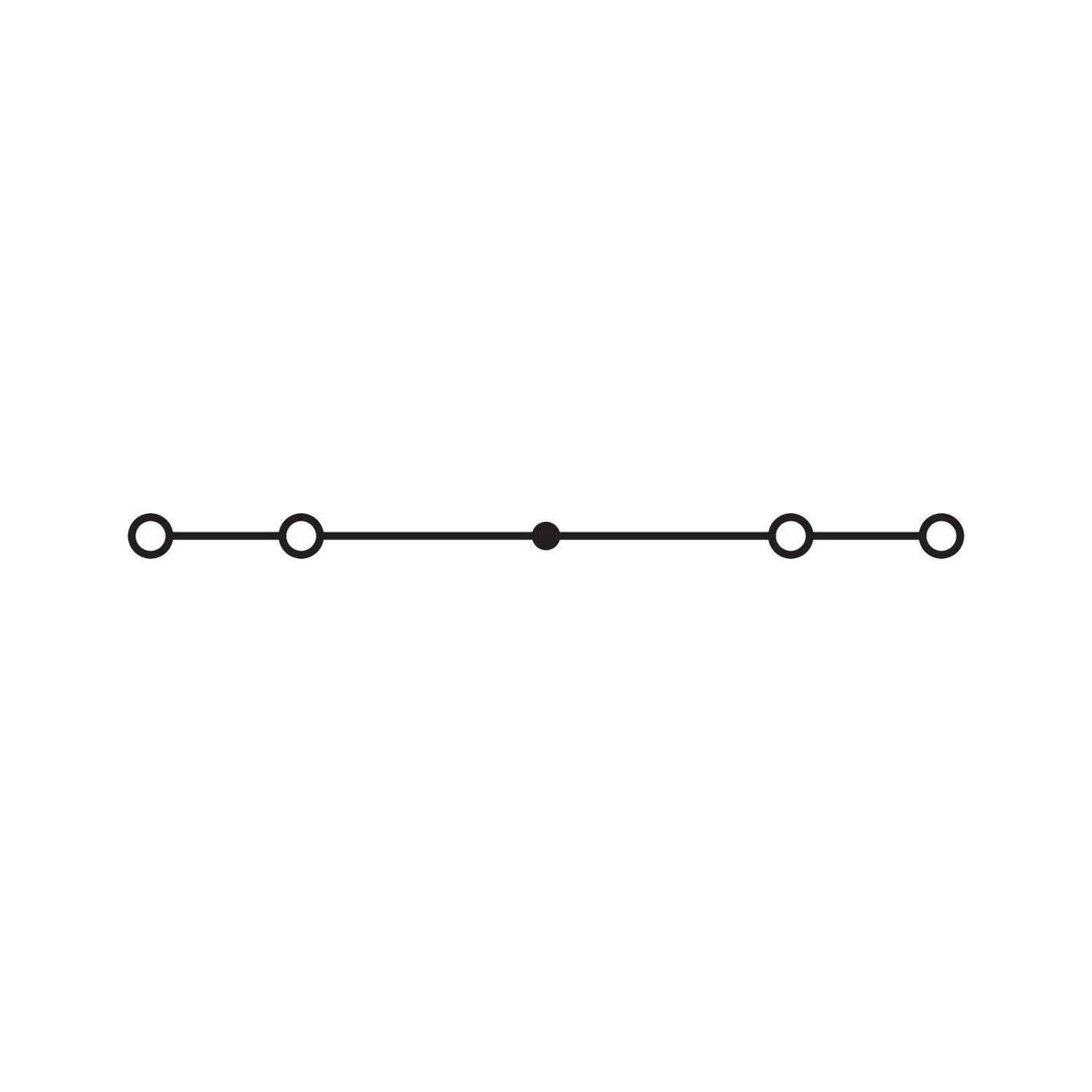

| Csatlakozási pontok száma | 4 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1,5 mm² |
| Tömör vezeték | 0,08–1,5 mm² / 28–16 AWG |
| Finom elemi szálas vezeték | 0,08–1,5 mm² / 28–16 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 4 mm / 0,157 inch |
|---|---|
| Magasság | 73 mm / 2,874 inch |
| Mélység a DIN-sín felső élétől | 27 mm / 1,063 inch |
| Mélység | 31,5 mm / 1,24 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső jelölés |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,106 MJ |
| Tömeg | 6,4 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

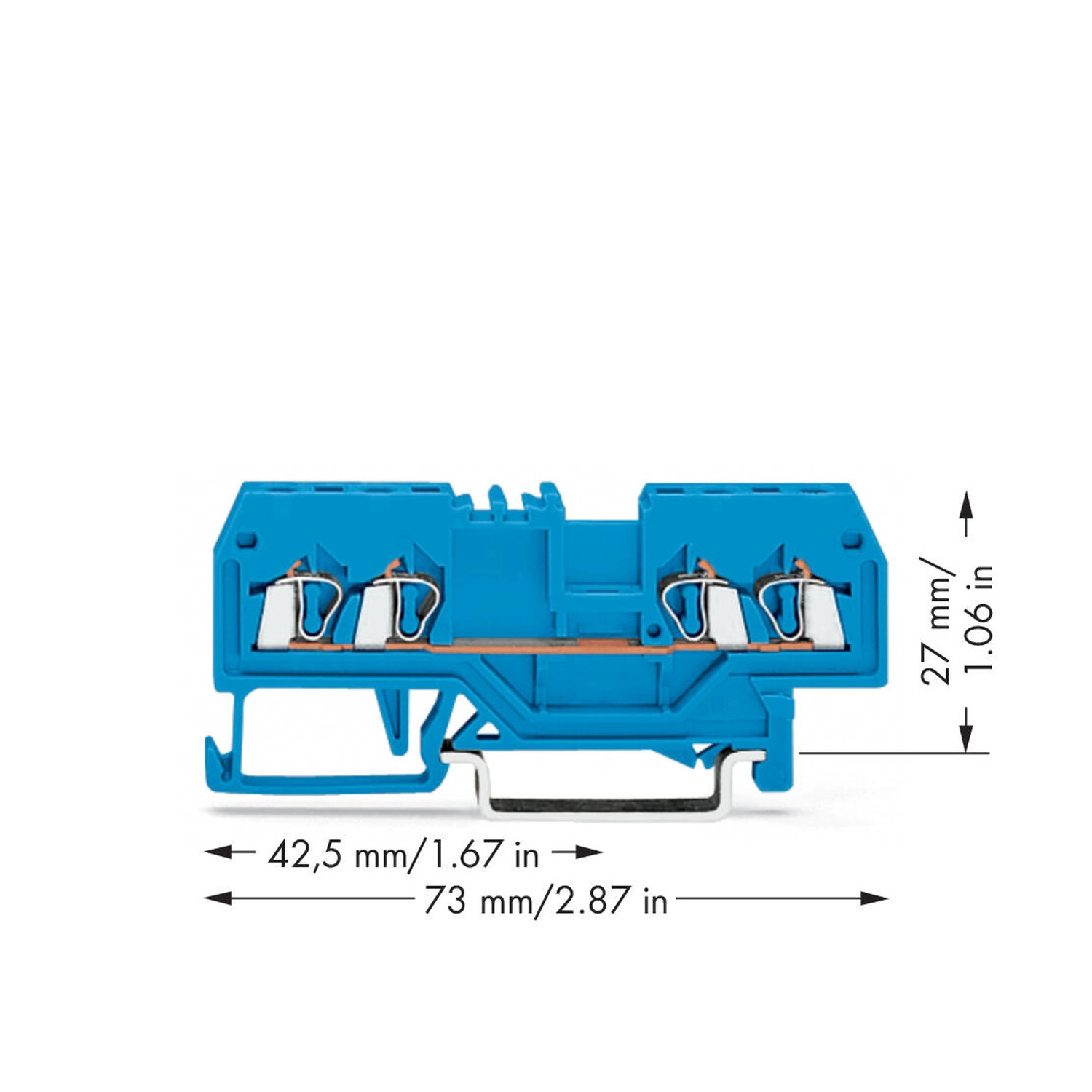

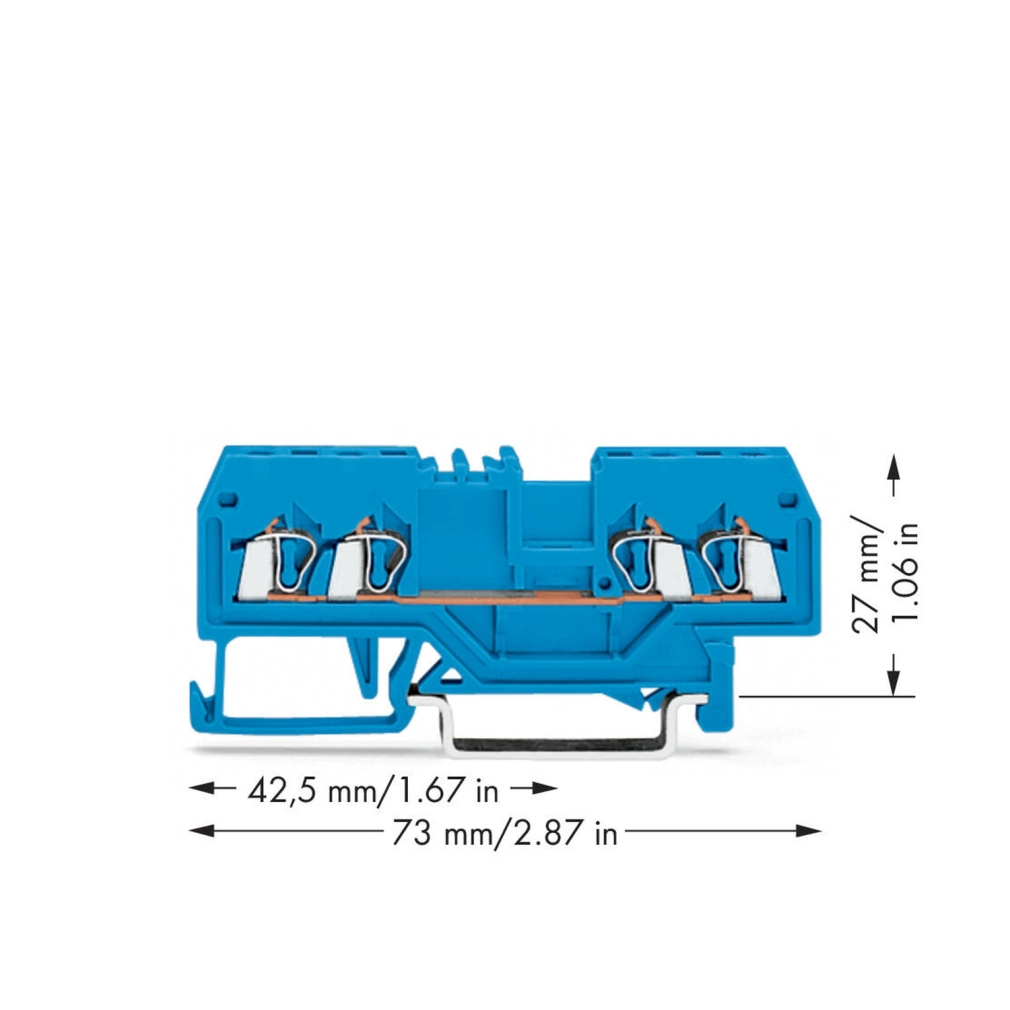

| Méretábra teljes vízszintes mérete | 73 mm / 2,87 inch |
| Méretábra részmérete | 42,5 mm / 1,67 inch |
| Méretábra függőleges mérete | 27 mm / 1,06 inch |
| Alkalmazási megjelölés | Megfelelő Ex i alkalmazásokhoz. |
Tanúsítványok és nyilatkozatok
| CSA | DEKRA Certification B.V. C22.2 No. 158 70133738 |
|---|---|
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 2160584.04 |
| UL | Underwriters Laboratories Inc. UL 1059 UL-USL45172-618717-50402891-1 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register EN 60947 LR23325966TA |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 279-347 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 279-345 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 279-346 | Vég- és válaszlap; 2 mm vastag; narancssárga |
| 279-344 | Vég- és válaszlap; 2 mm vastag; szürke |
| 284-346 | Véglap redukáló áthidalóhoz; 1 mm vastag; 4 vezetékes a 279-831, a 280-833 és a 281-652 sorkapocshoz; narancssárga |
| 284-336 | Véglap redukáló áthidalóhoz; 1 mm vastag; 4 vezetékes a 279-831, a 280-833 és a 281-652 sorkapocshoz; szürke |
Opcionális kiegészítők
| 279-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 279-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 279-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 279-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 279-422 | Áthidaló; szigetelt; sárga-zöld |
| 279-402 | Áthidaló; szigetelt; szürke |
| 279-409 | Áthidaló; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1,5 mm² … 4 mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 279-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 279-471 | Érszigetelő stop; 0,25 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm²; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 279-415 | Figyelmeztető fedél; 5 pólusú; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-114 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 793-4501/000-014 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; barna |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 209-128 | Átalakító; szürke |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 284-344 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; narancssárga |
| 284-334 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; szürke |
Vezetékáthidalók alkalmazási köre
| Dugaszolható vezetékáthidalók | A 279-es sorozat 1,5 mm² / 16 AWG kivitelével kompatibilis, érintésbiztos dugaszolható vezetékáthidalók. |
|---|---|
| Az áthidalók további gyári alkalmazási köre | 280/775/780 sorozat: 2,5 mm² / 14 AWG; 281/769/776/777/781 és 880 sorozat: 4 mm² / 12 AWG. |
Kezelés és ellenőrzés
| Rögzítés a DIN-sínre | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Szerelési irány | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
| Sorkapocs eltávolítása | A sorkapocs működtetőszerszámmal távolítható el a szerelvényből. |
| Vezeték behelyezése | A CAGE CLAMP kapocspontot működtetőszerszámmal nyisd ki, majd helyezd be a vezetéket. |
| Tömör vezeték eltávolítása | A kapocspontot működtetőszerszámmal nyisd ki, majd húzd ki a tömör vezetéket. |
| Érszigetelő stop | Az érszigetelő stopot a bekötési pontnál helyezd be. |
| Fésűs áthidaló behelyezése | A fésűs áthidalót nyomd lefelé addig, amíg teljesen be nem helyezkedik. |
| Jelölés | A sorkapocs a WMB jelölőrendszerrel jelölhető. |
| PEN alkalmazás korlátozása | Az acél DIN-sínek nem alkalmasak az EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN, vagyis egyesített védő- és nullavezetős alkalmazásokhoz. |
| Rövidrezáró áthidaló behelyezése | A rövidrezáró áthidalót nyomd lefelé addig, amíg teljesen be nem helyezkedik. |
| Redukáló közösítés | Különböző méretű sorkapcsok redukáló áthidalókkal közösíthetők. |
| Ellenőrzés vizsgálódugóval | Vizsgálódugó használható; a gyári kezelési példában 209-170 vizsgálóadapter szerepel. |
| Figyelmeztető jelölés | A figyelmeztető jelölések a működtetőnyílásokba helyezhetők. |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül. |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Milyen a csatlakozástechnika?
Működtetőszerszámos CAGE CLAMP csatlakozás.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
