Wago 279-832 4 vezetékes átmenő sorkapocs, 1,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, narancssárga
RRP:395 Ft/db
391 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
340 Ft/db
nettó 268 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 279-es sorozat, narancssárga. A Wago 279-832 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A termék megbízható teljesítményt nyújt. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 4 × 73 × 31,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–1,5 mm². CAGE CLAMP®: ipari szabvány a csatlakozástechnikában. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Kompakt méretek. Kezelőszerszámos működtetés. Szerelésre kész, azonnal használható.
A Wago 279-832 narancssárga négyvezetékes átmenő sorkapocs, egy közös potenciállal. Névleges keresztmetszete 1,5 mm², csatlakozása CAGE CLAMP, működtetőszerszámos kezeléssel. DIN35-sínhez és középső jelöléshez készült.
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 18 A |
| III/2 és II/2 feltételoszlop | A feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| UL1059 és CSA22.2 No.158, C csoport | 600 V; 10 A |
| UL és CSA B/D csoport | A feszültség és áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény pólusonként | 0,5929 W; a megadás névleges árama 18 A |
| Veszteségi ellenállás | 0,00183 Ω |

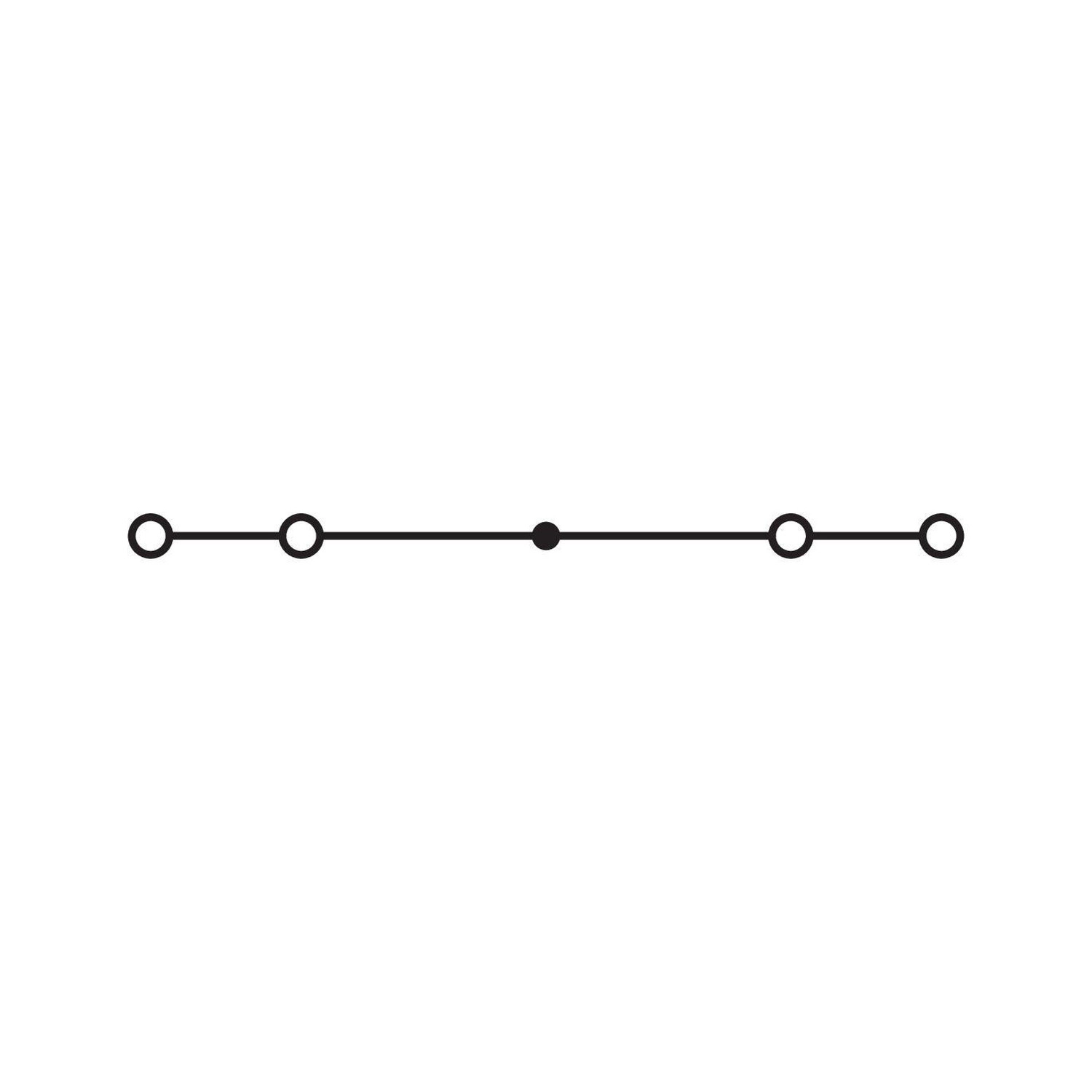

| Belső kapcsolás | Négy kapocspont egy potenciálon. |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet a megnevezésben | 1,5 mm² |
Méretek, anyag és környezet
| Szélesség | 4 mm / 0,157 inch |
|---|---|
| Magasság | 73 mm / 2,874 inch |
| Mélység a DIN kalapsín felső részétől | 27 mm / 1,063 inch |
| Mélység | 31,5 mm / 1,24 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,15 MJ |
| Tömeg | 8 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín mérete | DIN35 × 15 és DIN35 × 7,5 mm |
Tanúsítványok és nyilatkozatok
| CSA – DEKRA Certification B.V. | C22.2 No.158; 70133738 |
|---|---|
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 2160584.04 |
| UL – Underwriters Laboratories Inc. | UL1059; UL-US-L45172-618717-50402891-1 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0152298-PDA |
| BV | EN60947; 07436/G0BV |
| DNV GL | TAE00001V2 |
| LR | EN60947; LR23325966TA |
| PRS | TE/1094/880590/23 |
Kezelés és alkalmazási feltételek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Gyorsszerelő kialakítás | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
| Eltávolítás | Működtetőszerszámmal távolítsd el a sorkapcsot a szerelvényből. |
| CAGE CLAMP vezetékbekötés | A működtetőszerszámmal kezeld a kapocspontot, majd helyezd be a vezetéket. |
| Tömör vezeték eltávolítása | Működtetőszerszámmal oldva húzd ki a tömör vezetéket. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| Fésűs áthidaló | Ütközésig nyomd lefelé. |
| Vezetékáthidaló családi köre | 279: 1,5 mm² /16 AWG; 280/775/780: 2,5 mm² /14 AWG; 281/769/776/777/781/880: 4 mm² /12 AWG. |
| Kétvezetékes áthidaló láncolásának családi köre | 280/775/780 és 281/776/777/781 sorozat. |
| Vezetékáthidaló és rövidrezáró közös csatlakoztatásának családi köre | 280/769/775/780/880 és 281/776/777/781 sorozat. |
| Jelölés | WMB jelölőrendszerrel. |
| PEN alkalmazás családi korlátozása | Acél DIN-sín nem alkalmas az EN60947-7-2 (VDE0611,3. rész) szerinti PEN alkalmazásokhoz. |
| Rövidrezáró áthidaló behelyezése | Ütközésig nyomd lefelé. |
| Szűkítő áthidaló | Eltérő méretű sorkapcsok közösítéséhez. |
| Vizsgálat | Vizsgálódugóval és 209-170 vizsgálóadapterrel. |
| Figyelmeztető jelölés | A működtetőnyílásokba helyezhető. |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Szükséges kiegészítők
| 279-347 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 279-345 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 279-346 | Vég- és válaszlap; 2 mm vastag; narancssárga |
| 279-344 | Vég- és válaszlap; 2 mm vastag; szürke |
| 284-346 | Véglap redukáló áthidalóhoz; 1 mm vastag; 4 vezetékes a 279-831, a 280-833 és a 281-652 sorkapocshoz; narancssárga |
| 284-336 | Véglap redukáló áthidalóhoz; 1 mm vastag; 4 vezetékes a 279-831, a 280-833 és a 281-652 sorkapocshoz; szürke |
Opcionális kiegészítők
| 279-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 279-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 279-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 279-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 279-422 | Áthidaló; szigetelt; sárga-zöld |
| 279-402 | Áthidaló; szigetelt; szürke |
| 279-409 | Áthidaló; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-404 | Vizsgálóadapter; 5 mm széles; ellenőrződugó (2,3 mm Ø); 1,5 mm² … 4 mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 279-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 279-471 | Érszigetelő stop; 0,25 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott kivitel |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; piros |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 279-415 | Figyelmeztető fedél; 5 pólusú; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-114 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 793-4501/000-014 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; barna |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 209-128 | Átalakító; szürke |
| 709-153 | Burkolat; 1-es típus; megfelelő burkolattartóhoz, 1-es típus; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; 1-es típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 284-344 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; narancssárga |
| 284-334 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen a csatlakozása?
Működtetőszerszámos CAGE CLAMP.
Mekkora a szélessége?
4 mm / 0,157 inch
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
narancs
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
279-832
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
6,31 g/db
Cikkszám
4044918520485
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 279-832 4 vezetékes átmenő sorkapocs, 1,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, narancssárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 279-832 |
| GTIN / EAN | 4044918520485 |
| Terméktípus | Négyvezetékes átmenő sorkapocs |
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 18 A |
| III/2 és II/2 feltételoszlop | A feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| UL1059 és CSA22.2 No.158, C csoport | 600 V; 10 A |
| UL és CSA B/D csoport | A feszültség és áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény pólusonként | 0,5929 W; a megadás névleges árama 18 A |
| Veszteségi ellenállás | 0,00183 Ω |
| Belső kapcsolás | Négy kapocspont egy potenciálon. |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet a megnevezésben | 1,5 mm² |
Méretek, anyag és környezet
| Szélesség | 4 mm / 0,157 inch |
|---|---|
| Magasság | 73 mm / 2,874 inch |
| Mélység a DIN kalapsín felső részétől | 27 mm / 1,063 inch |
| Mélység | 31,5 mm / 1,24 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,15 MJ |
| Tömeg | 8 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín mérete | DIN35 × 15 és DIN35 × 7,5 mm |
Tanúsítványok és nyilatkozatok
| CSA – DEKRA Certification B.V. | C22.2 No.158; 70133738 |
|---|---|
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 2160584.04 |
| UL – Underwriters Laboratories Inc. | UL1059; UL-US-L45172-618717-50402891-1 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0152298-PDA |
| BV | EN60947; 07436/G0BV |
| DNV GL | TAE00001V2 |
| LR | EN60947; LR23325966TA |
| PRS | TE/1094/880590/23 |
Kezelés és alkalmazási feltételek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Gyorsszerelő kialakítás | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
| Eltávolítás | Működtetőszerszámmal távolítsd el a sorkapcsot a szerelvényből. |
| CAGE CLAMP vezetékbekötés | A működtetőszerszámmal kezeld a kapocspontot, majd helyezd be a vezetéket. |
| Tömör vezeték eltávolítása | Működtetőszerszámmal oldva húzd ki a tömör vezetéket. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| Fésűs áthidaló | Ütközésig nyomd lefelé. |
| Vezetékáthidaló családi köre | 279: 1,5 mm² /16 AWG; 280/775/780: 2,5 mm² /14 AWG; 281/769/776/777/781/880: 4 mm² /12 AWG. |
| Kétvezetékes áthidaló láncolásának családi köre | 280/775/780 és 281/776/777/781 sorozat. |
| Vezetékáthidaló és rövidrezáró közös csatlakoztatásának családi köre | 280/769/775/780/880 és 281/776/777/781 sorozat. |
| Jelölés | WMB jelölőrendszerrel. |
| PEN alkalmazás családi korlátozása | Acél DIN-sín nem alkalmas az EN60947-7-2 (VDE0611,3. rész) szerinti PEN alkalmazásokhoz. |
| Rövidrezáró áthidaló behelyezése | Ütközésig nyomd lefelé. |
| Szűkítő áthidaló | Eltérő méretű sorkapcsok közösítéséhez. |
| Vizsgálat | Vizsgálódugóval és 209-170 vizsgálóadapterrel. |
| Figyelmeztető jelölés | A működtetőnyílásokba helyezhető. |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Szükséges kiegészítők
| 279-347 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 279-345 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 279-346 | Vég- és válaszlap; 2 mm vastag; narancssárga |
| 279-344 | Vég- és válaszlap; 2 mm vastag; szürke |
| 284-346 | Véglap redukáló áthidalóhoz; 1 mm vastag; 4 vezetékes a 279-831, a 280-833 és a 281-652 sorkapocshoz; narancssárga |
| 284-336 | Véglap redukáló áthidalóhoz; 1 mm vastag; 4 vezetékes a 279-831, a 280-833 és a 281-652 sorkapocshoz; szürke |
Opcionális kiegészítők
| 279-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 279-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 279-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 279-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 279-422 | Áthidaló; szigetelt; sárga-zöld |
| 279-402 | Áthidaló; szigetelt; szürke |
| 279-409 | Áthidaló; szigetelt; szürke |
| 284-414 | Redukáló áthidaló; 284/282-től 281/280/279-ig sorozatokhoz; szigetelt; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-404 | Vizsgálóadapter; 5 mm széles; ellenőrződugó (2,3 mm Ø); 1,5 mm² … 4 mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 279-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 279-471 | Érszigetelő stop; 0,25 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott kivitel |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; piros |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 279-415 | Figyelmeztető fedél; 5 pólusú; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-114 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 793-4501/000-014 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; barna |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 209-128 | Átalakító; szürke |
| 709-153 | Burkolat; 1-es típus; megfelelő burkolattartóhoz, 1-es típus; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; 1-es típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 284-344 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; narancssárga |
| 284-334 | Véglap redukáló áthidalóhoz; 1 mm vastag; 2, 3 és 4 vezetékes sorkapcsokhoz; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 25.10.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 279-832 4 vezetékes átmenő sorkapocs, 1,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, narancssárga használati útmutató
Vezeték és előkészítés
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet a megnevezésben | 1,5 mm² |
A vezetéket 8–9 mm hosszan csupaszold.
Kezelés és alkalmazási feltételek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Gyorsszerelő kialakítás | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
| Eltávolítás | Működtetőszerszámmal távolítsd el a sorkapcsot a szerelvényből. |
| CAGE CLAMP vezetékbekötés | A működtetőszerszámmal kezeld a kapocspontot, majd helyezd be a vezetéket. |
| Tömör vezeték eltávolítása | Működtetőszerszámmal oldva húzd ki a tömör vezetéket. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| Fésűs áthidaló | Ütközésig nyomd lefelé. |
| Vezetékáthidaló családi köre | 279: 1,5 mm² /16 AWG; 280/775/780: 2,5 mm² /14 AWG; 281/769/776/777/781/880: 4 mm² /12 AWG. |
| Kétvezetékes áthidaló láncolásának családi köre | 280/775/780 és 281/776/777/781 sorozat. |
| Vezetékáthidaló és rövidrezáró közös csatlakoztatásának családi köre | 280/769/775/780/880 és 281/776/777/781 sorozat. |
| Jelölés | WMB jelölőrendszerrel. |
| PEN alkalmazás családi korlátozása | Acél DIN-sín nem alkalmas az EN60947-7-2 (VDE0611,3. rész) szerinti PEN alkalmazásokhoz. |
| Rövidrezáró áthidaló behelyezése | Ütközésig nyomd lefelé. |
| Szűkítő áthidaló | Eltérő méretű sorkapcsok közösítéséhez. |
| Vizsgálat | Vizsgálódugóval és 209-170 vizsgálóadapterrel. |
| Figyelmeztető jelölés | A működtetőnyílásokba helyezhető. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
