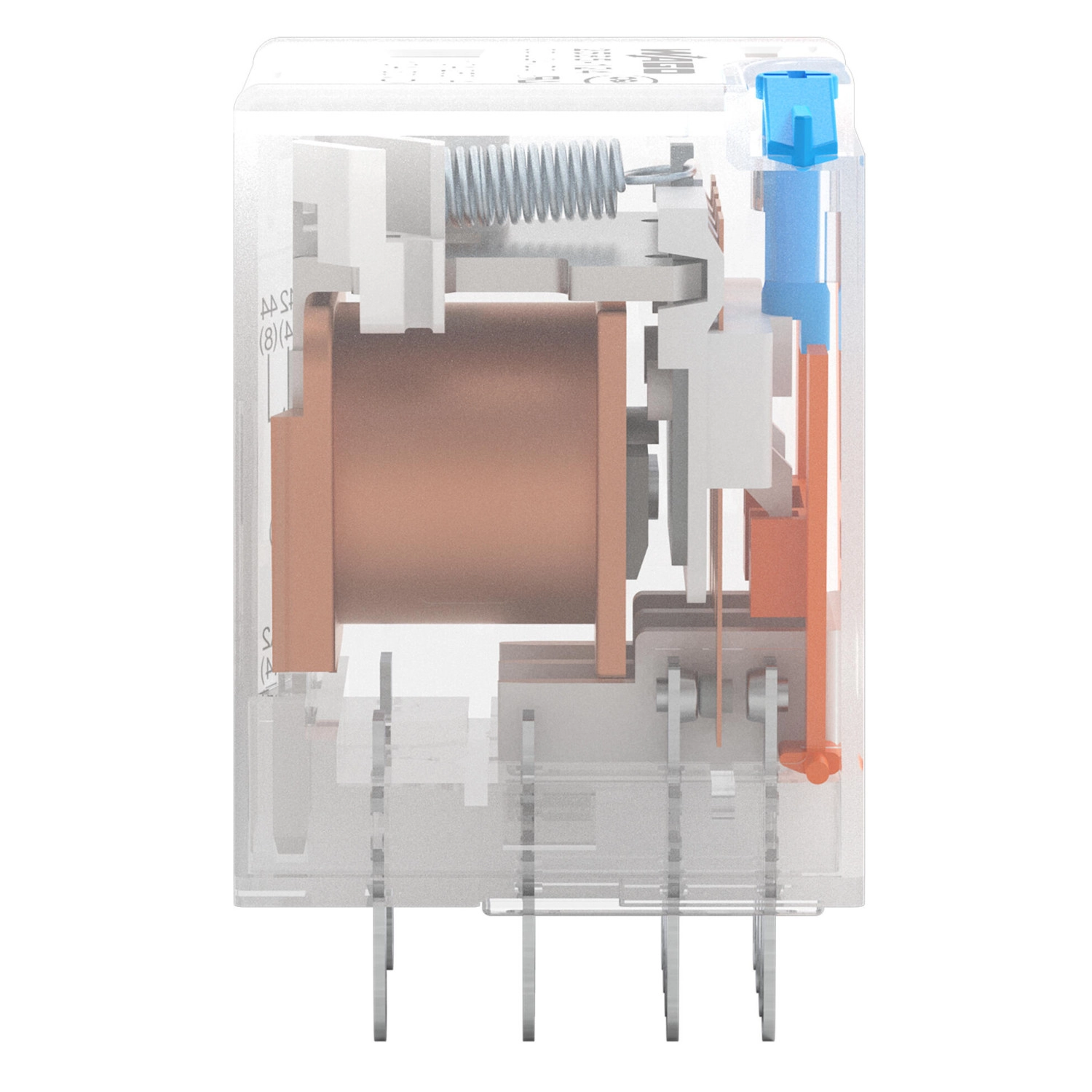

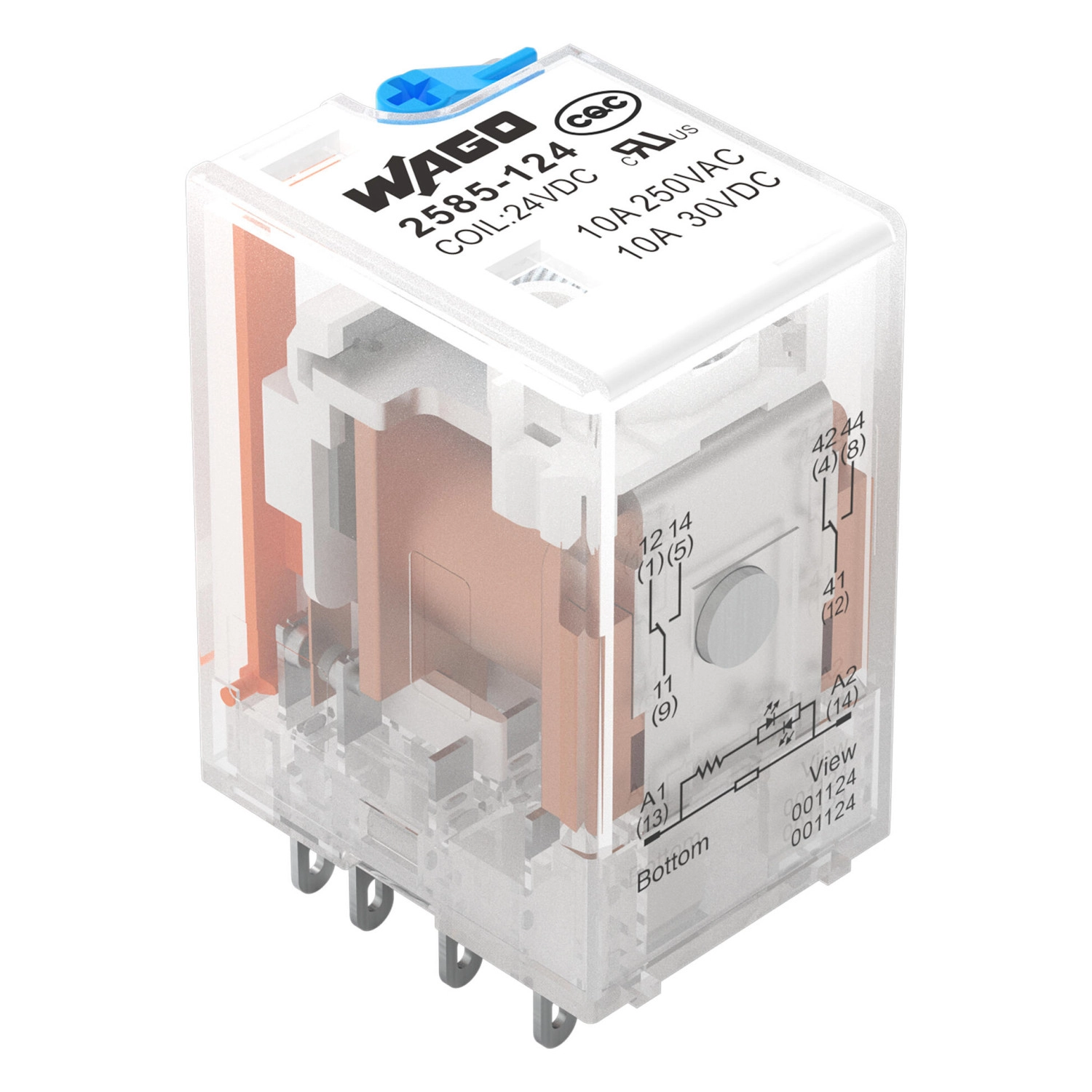

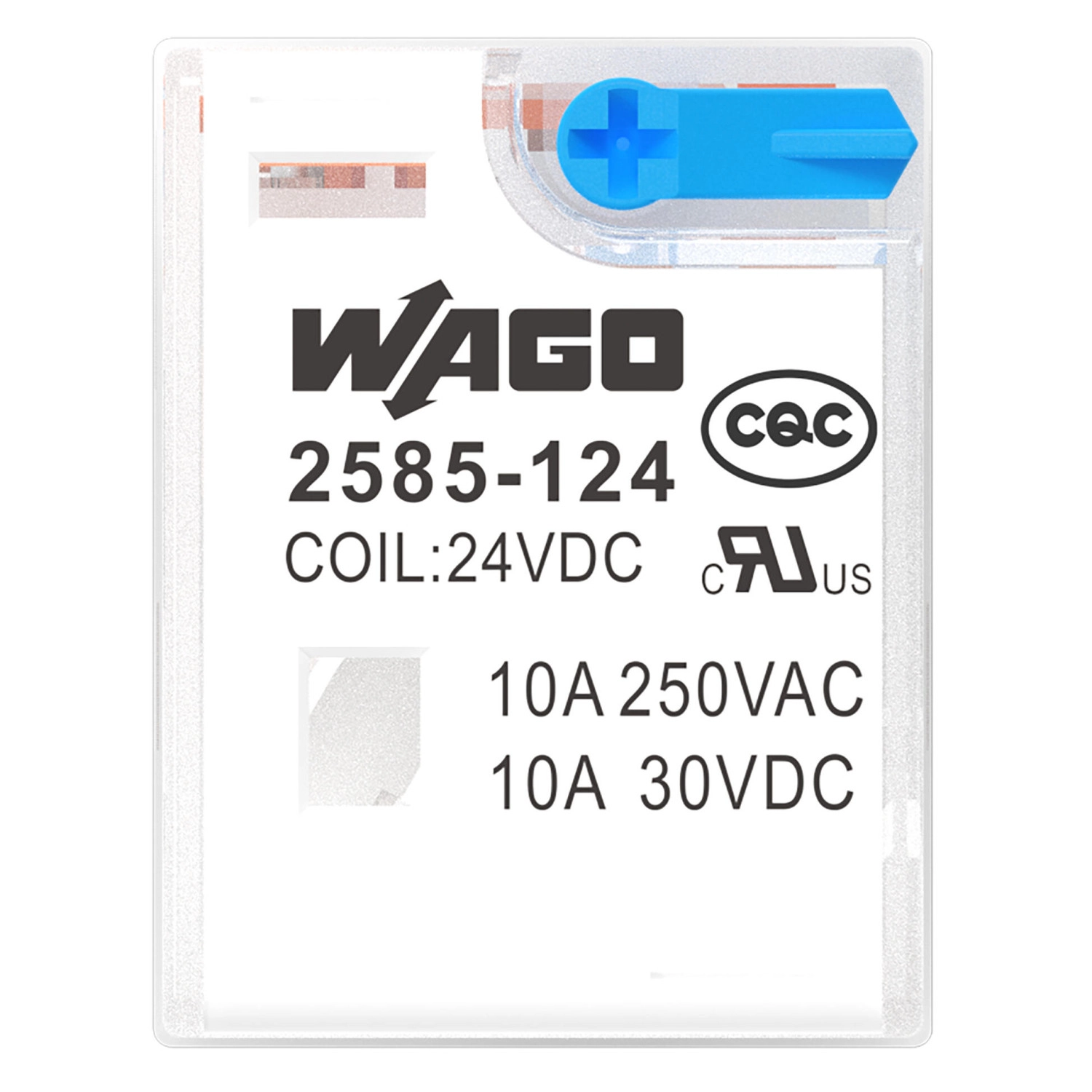

A Wago 2585-124 dugaszolható alaprelé 24 V DC névleges bemeneti feszültséggel, 2 váltóérintkezővel és 10 A tartós határárammal készül. Kézi működtetéssel, sárga LED-es és mechanikus állapotjelzéssel rendelkezik. Szélessége 21 mm.
Vezérlő áramkör
| Névleges bemeneti feszültség, UN | 24 V DC |
|---|
| Bemeneti feszültségtartomány | 19,2–26,4 V DC |
|---|
| Névleges bemeneti áram UN mellett | 37 mA |
|---|
Terhelési áramkör és élettartam
| Váltóérintkezők száma | 2 |
|---|
| Érintkező anyaga | AgSnO₂ |
|---|
| Tartós határáram | 10 A |
|---|
| Legnagyobb bekapcsolási áram, AC, ohmos terhelés | 30 A / 0,03 s |
|---|
| Legnagyobb kapcsolási feszültség | 250 V AC; 30 V DC |
|---|
| Legnagyobb kapcsolási teljesítmény, ohmos terhelés | 2500 VA AC; 300 W DC |
|---|
| AC-15 alkalmazási kategória | 3 A / 250 V AC |
|---|
| DC-13 alkalmazási kategória | 2 A / 30 V DC |
|---|
| Ajánlott minimális terhelés | 5 V / 100 mA |
|---|
| Jellemző behúzási idő | 25 ms |
|---|
| Jellemző kiesési idő | 25 ms |
|---|
| Jellemző prellezési idő | 4 ms |
|---|
| Elektromos élettartam | 100 × 10³ kapcsolási művelet; NO érintkező, ohmos terhelés, 23 °C |
|---|
| Mechanikai élettartam | 10 × 10⁶ kapcsolási művelet |
|---|

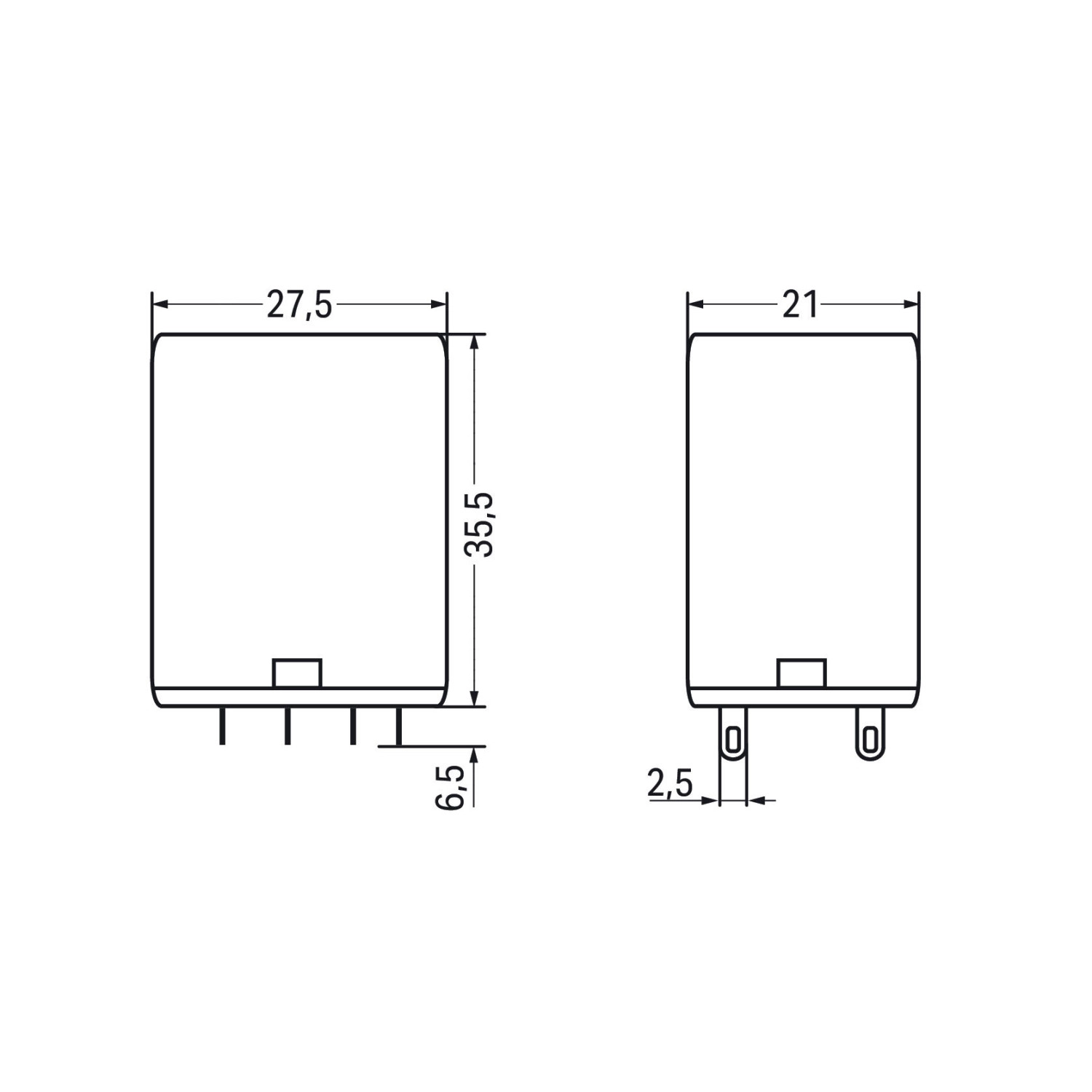

Kialakítás és méretek
| Szélesség | 21 mm / 0,827 inch |
|---|
| Magasság a felülettől | 35,5 mm / 1,398 inch |
|---|
| Mélység | 27,5 mm / 1,083 inch |
|---|
| Modulmagasság a megnevezésben | 35 mm; a geometriai táblázat és a méretrajz 35,5 mm magasságot ad meg |
|---|
| Kivezetés rajzi hossza | 6,5 mm |
|---|
| Rajzi kivezetéstávolság | 2,5 mm |
|---|
| Rögzítés típusa | Dugaszolható modul |
|---|
| Kézi működtetés | Igen |
|---|
| Állapotvisszajelzés | Sárga LED és mechanikus jelzés |
|---|
| Védettség | IP20 |
|---|
| Tömeg | 35 g |
|---|

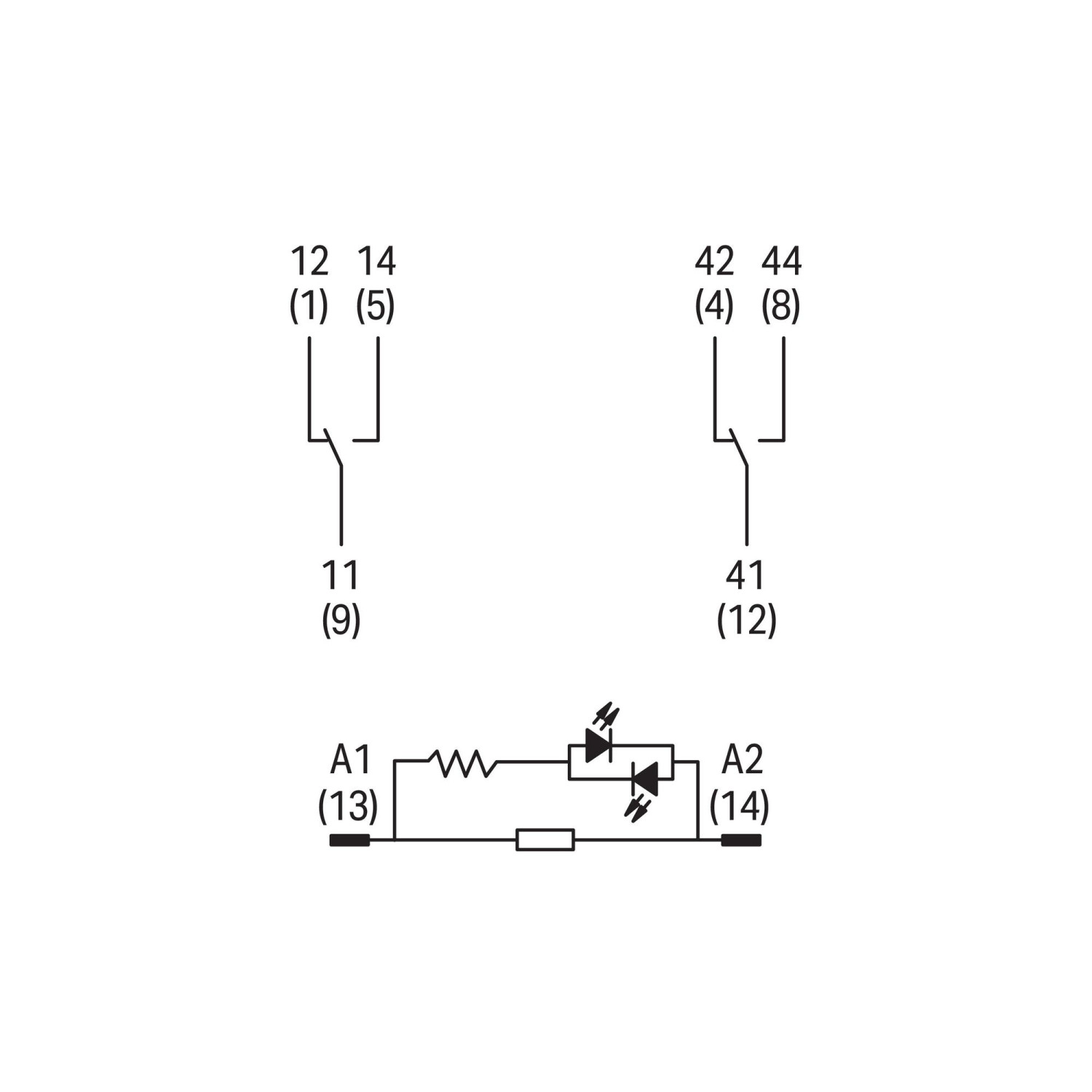

Kapcsolási rajz jelölései
| Tekercs | A1 (13), A2 (14) |
|---|
| 1. váltóérintkező | 11 (9) közös; 12 (1) nyugalmi; 14 (5) munkaérintkező |
|---|
| 4. jelölésű váltóérintkező | 41 (12) közös; 42 (4) nyugalmi; 44 (8) munkaérintkező |
|---|
Szigetelési és környezeti adatok
| Dielektromos szilárdság, vezérlő/terhelési áramkör | 2,5 kV rms; AC, 1 perc |
|---|
| Dielektromos szilárdság, nyitott érintkező | 1,5 kV rms; AC, 1 perc |
|---|
| Dielektromos szilárdság, terhelési/terhelési áramkör | 2,5 kV rms; AC, 1 perc |
|---|
| Környezeti hőmérséklet UN mellett | −40 … +70 °C |
|---|
| Tárolási hőmérséklet | −40 … +70 °C |
|---|
| Relatív páratartalom | 20–80%, kondenzáció nélkül |
|---|
Szabványok és jóváhagyás
| Szabványok és előírások | EN61810-1; UL508 |
|---|
| UL jóváhagyás | E340707 |
|---|
Opcionális kiegészítő
| 2585-102 | Relé nélküli reléaljzat; 2 váltóérintkező |
|---|
Csomagolás
| Csomagolási mennyiség | 10 db |
|---|
| Csomagolás típusa | Doboz |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a tekercs névleges feszültsége?+−
Hány váltóérintkezője van?+−
Mekkora a tartós határáram?+−
10 A; az AC-15 és DC-13 alkalmazási kategóriák terhelési értékei külön szerepelnek a műszaki adatokban.
Mekkora a magassága?+−
A geometriai táblázat és a rajz 35,5 mm-t ad meg; a termékmegnevezés modulmagassága 35 mm.
