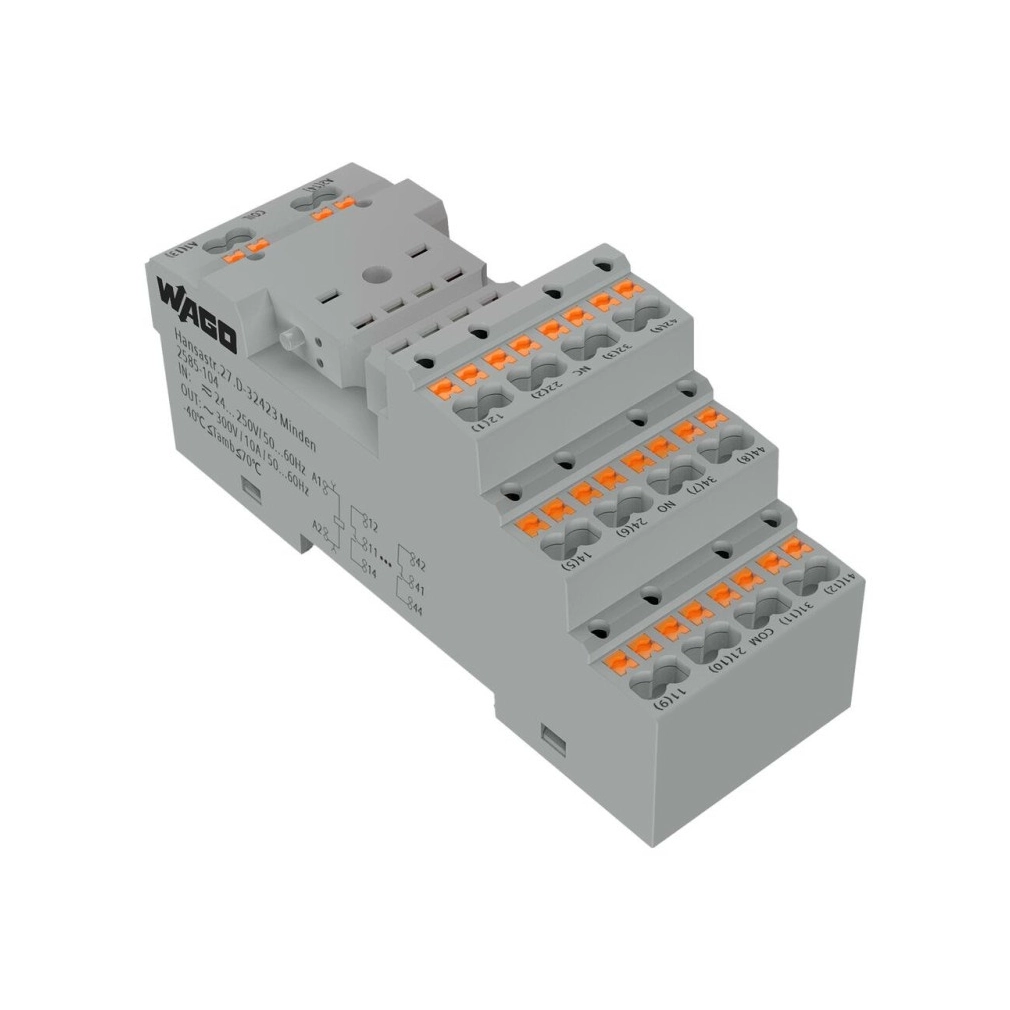

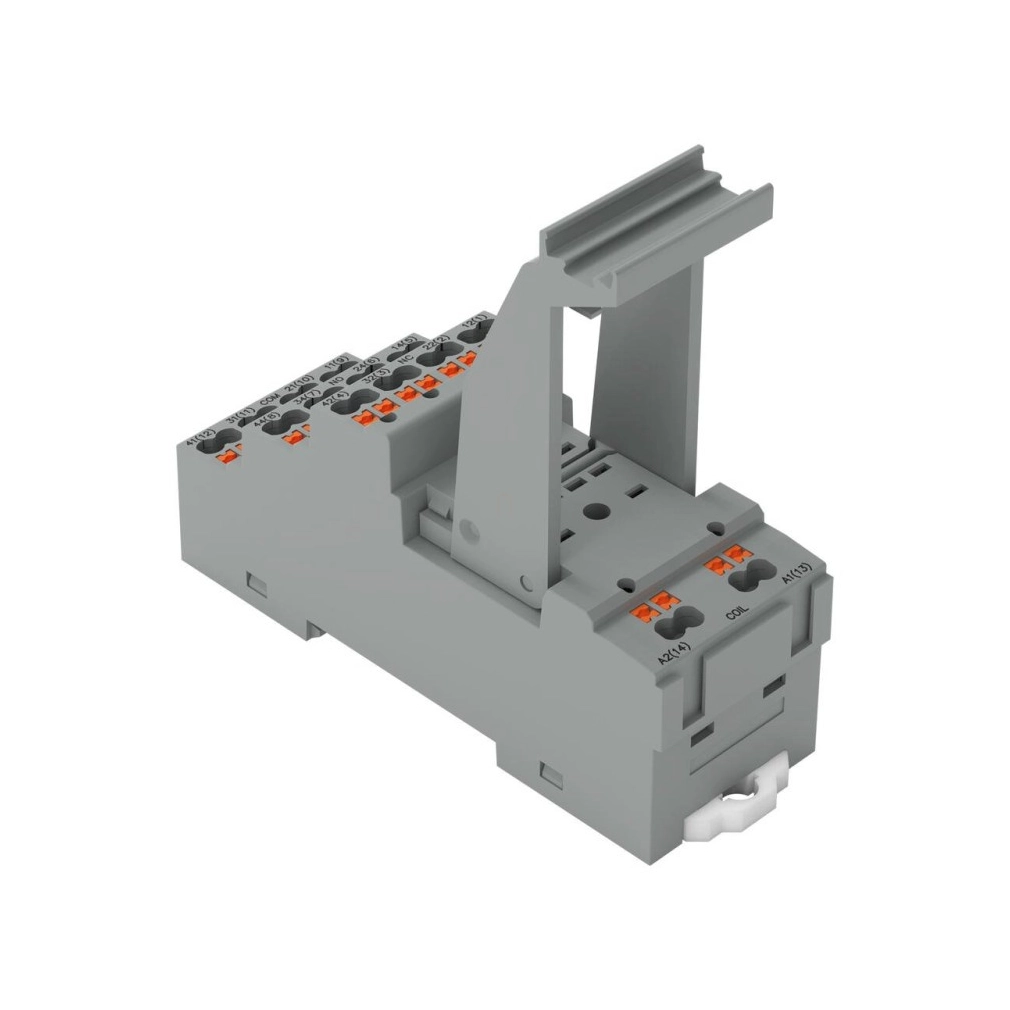

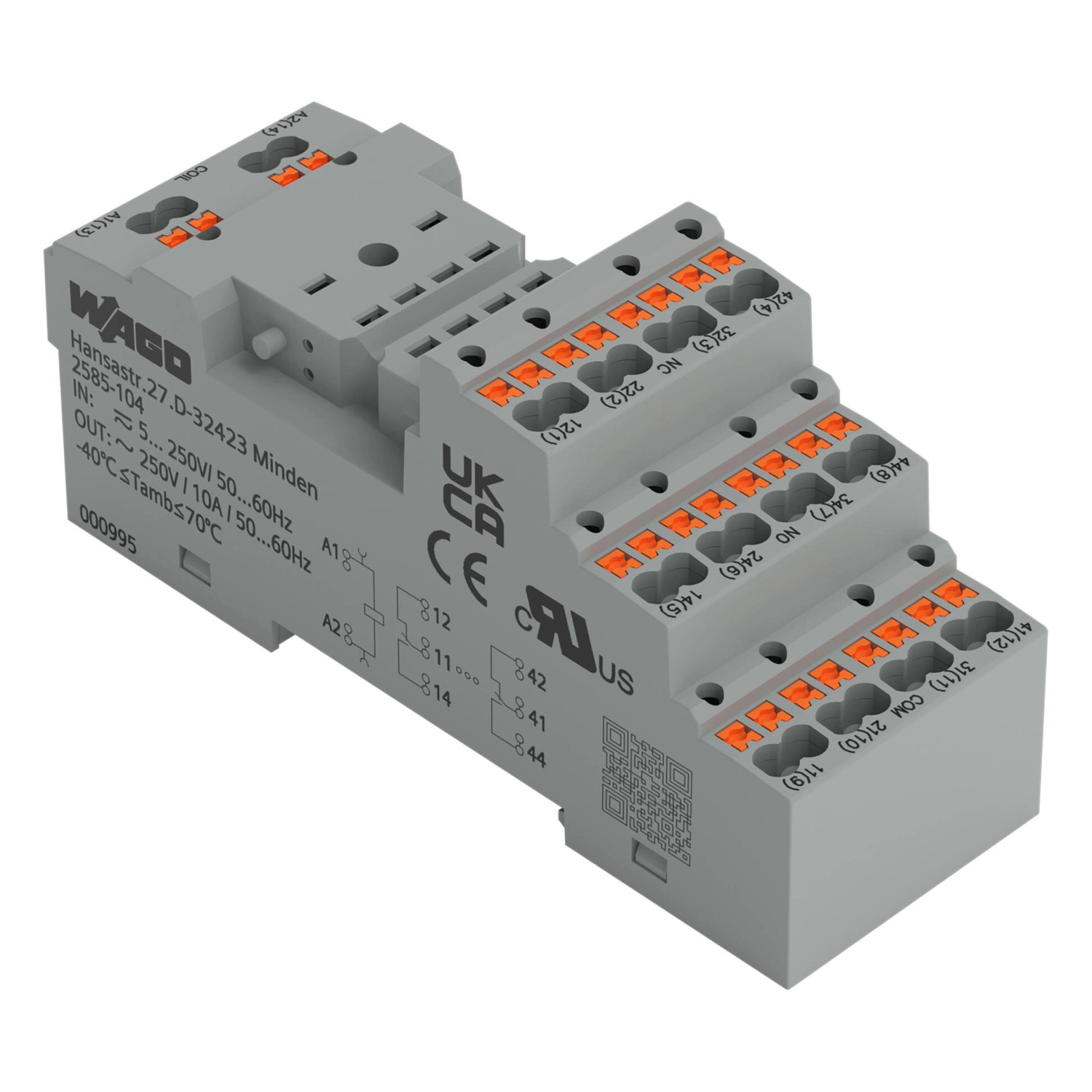

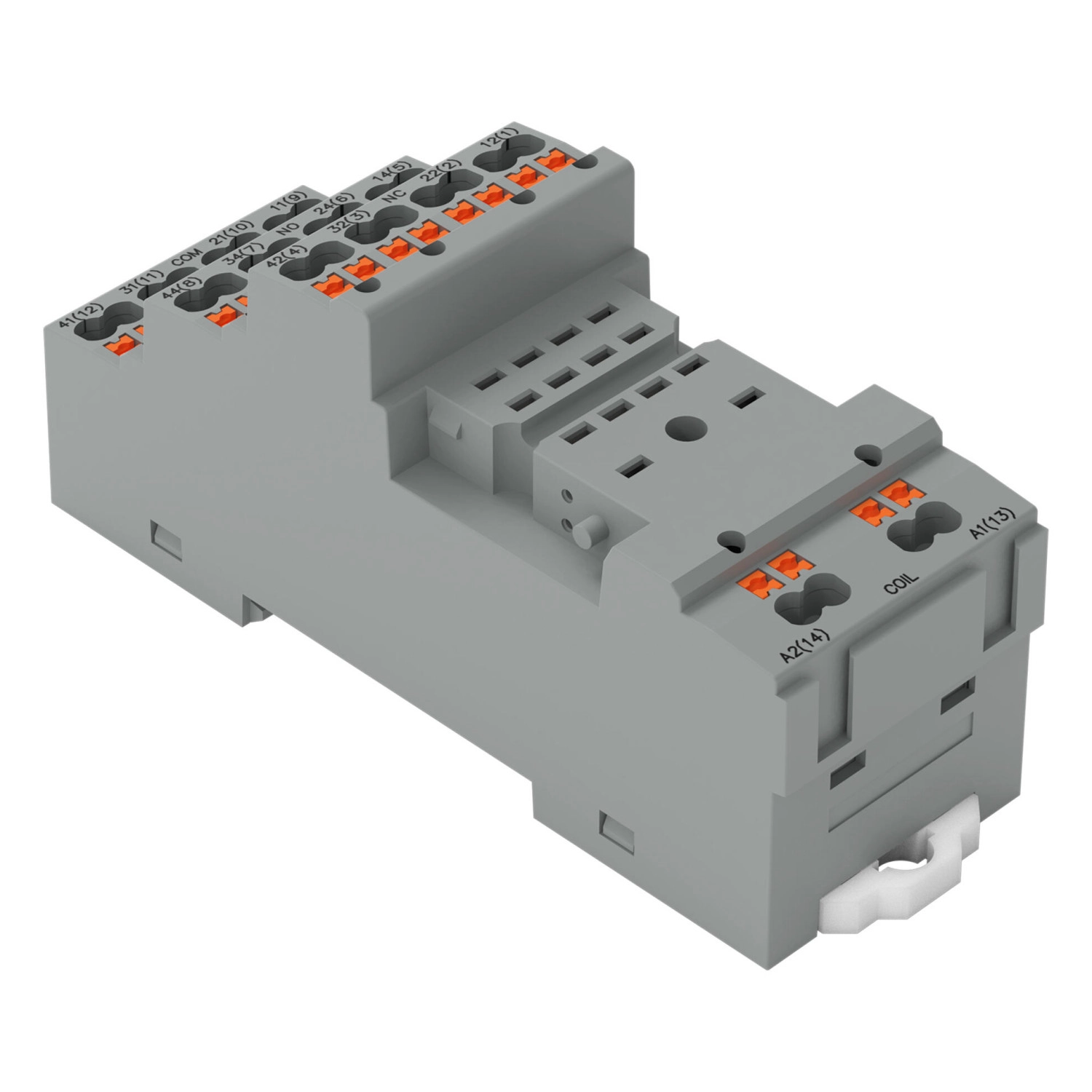

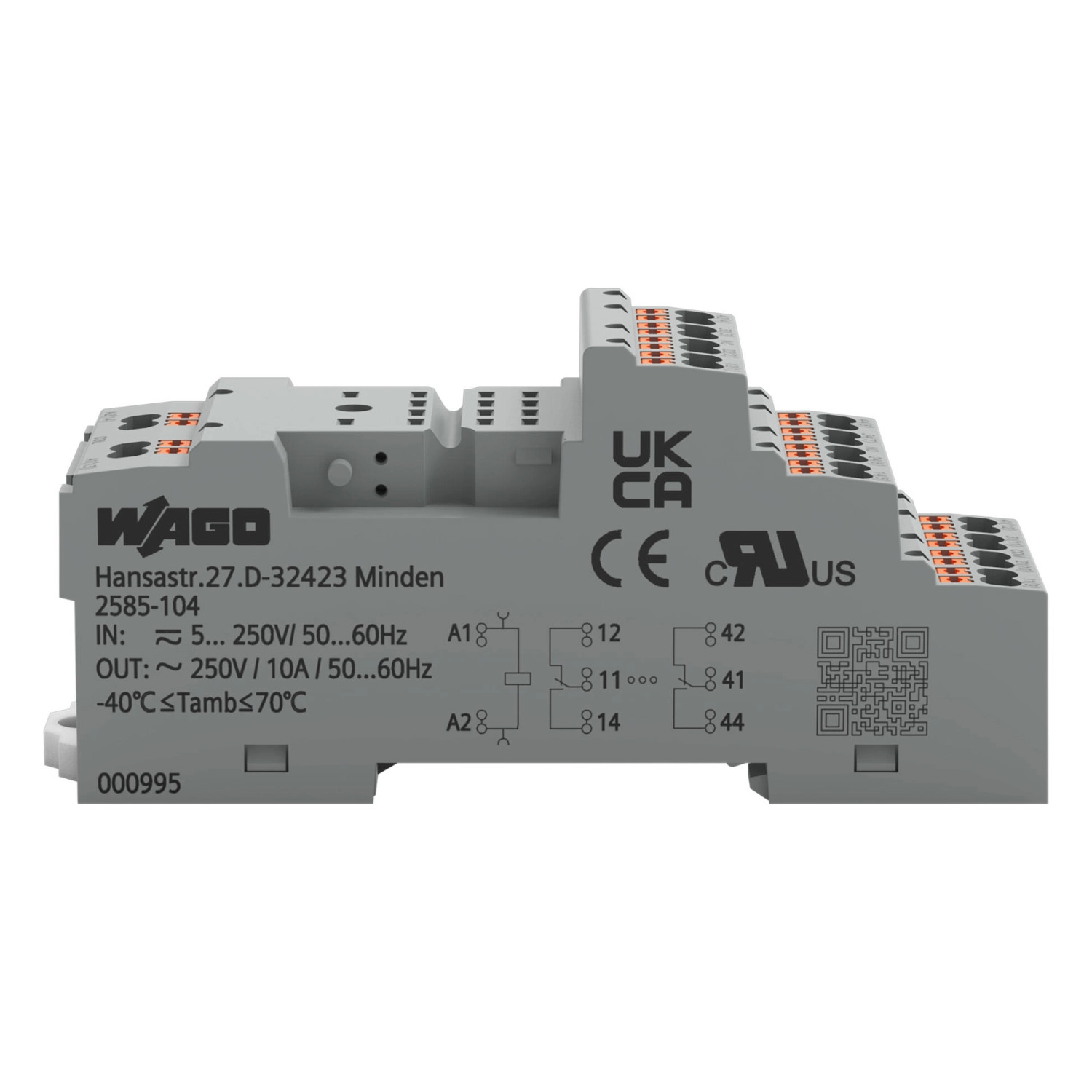

Wago 2585-104 reléaljzat, 4 váltóérintkező
RRP:1 819 Ft/db
1 801 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 569 Ft/db
nettó 1 235 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

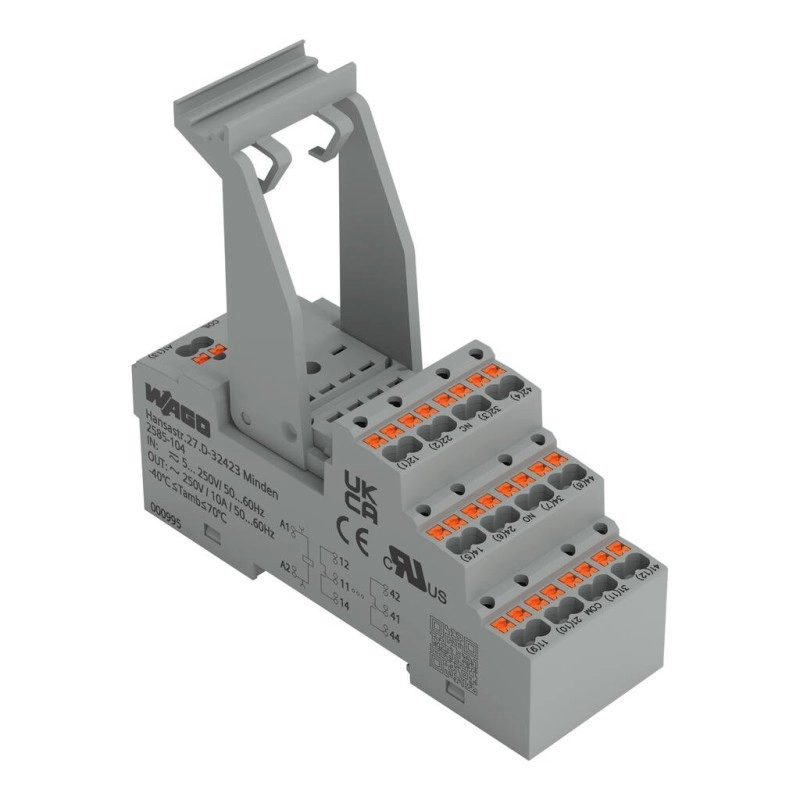

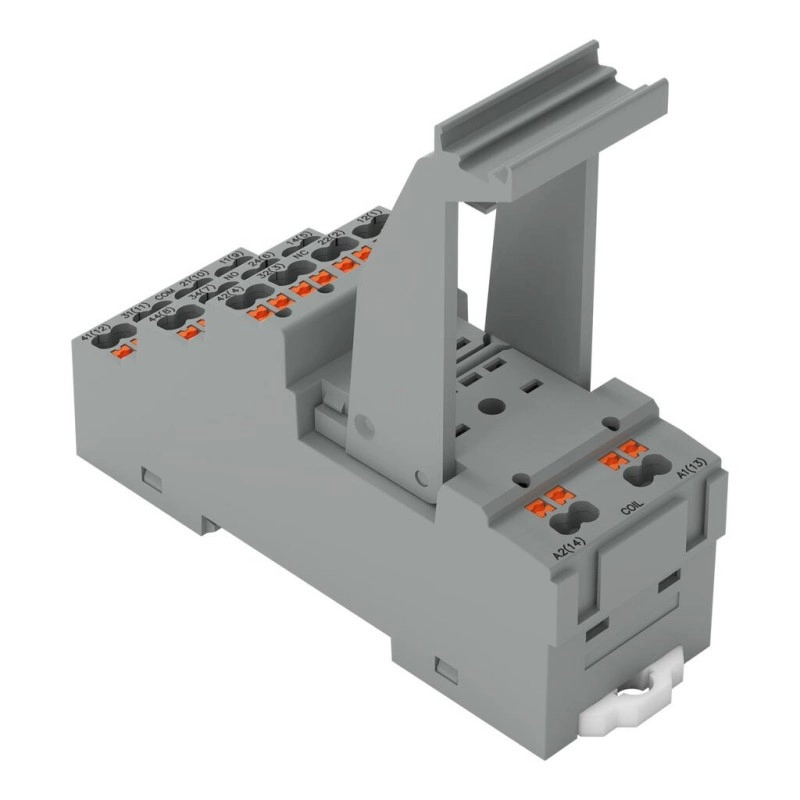

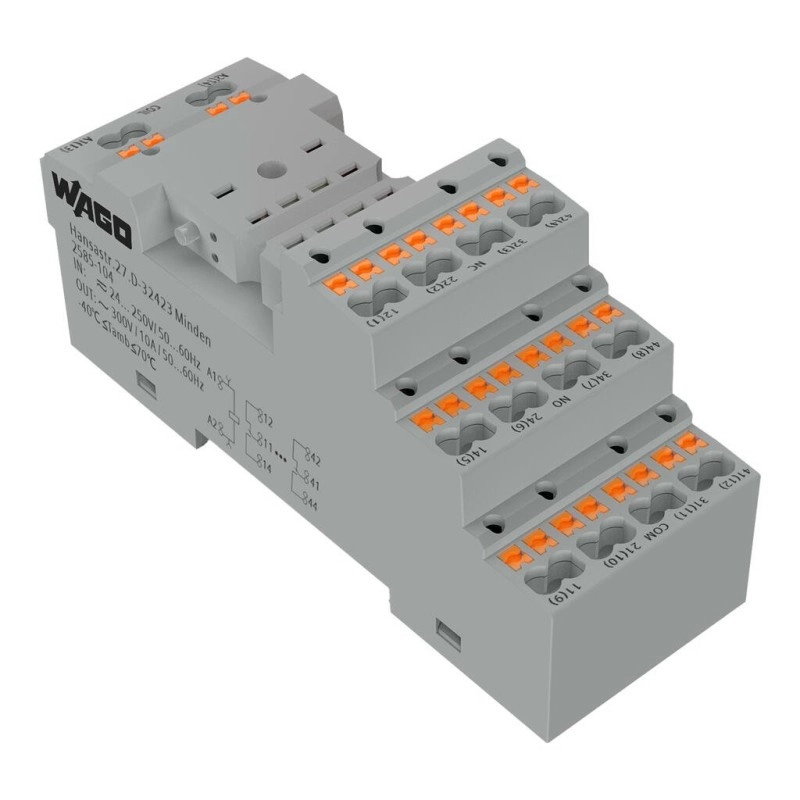

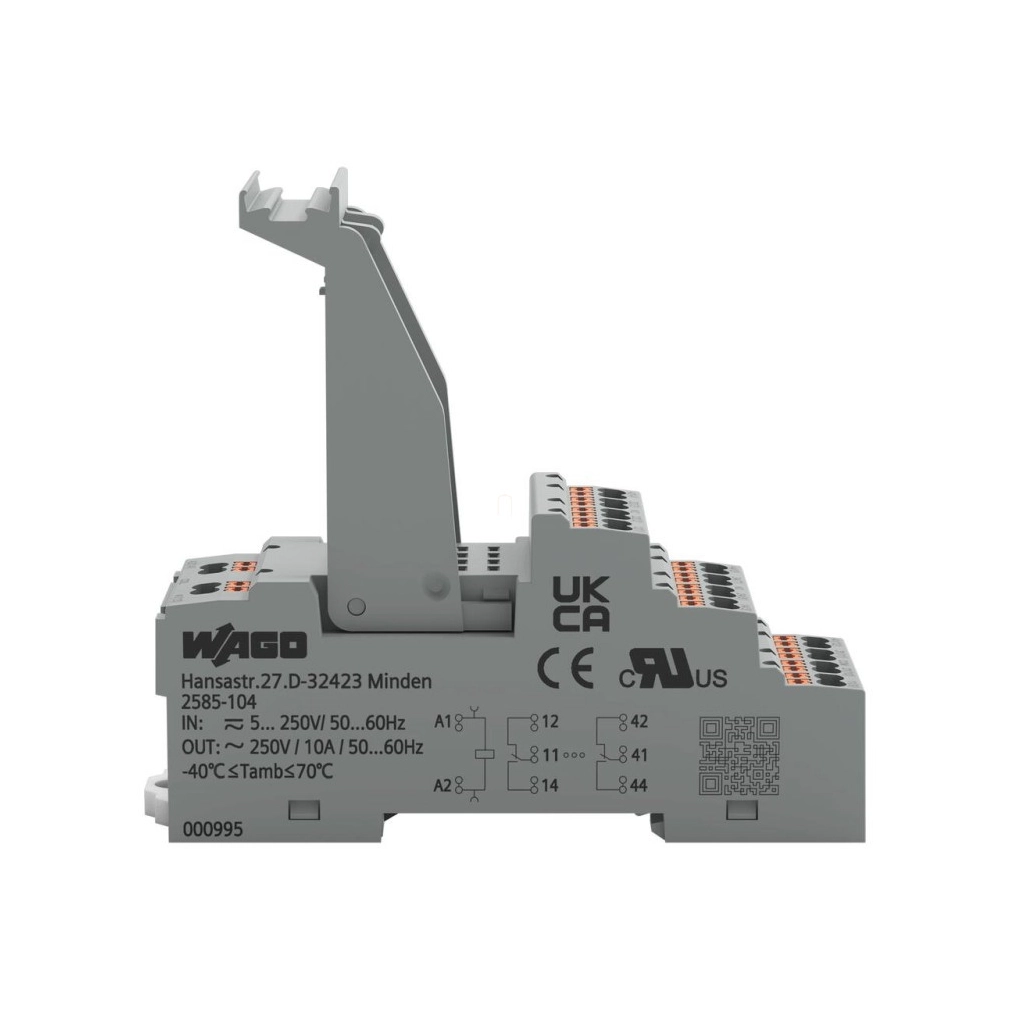

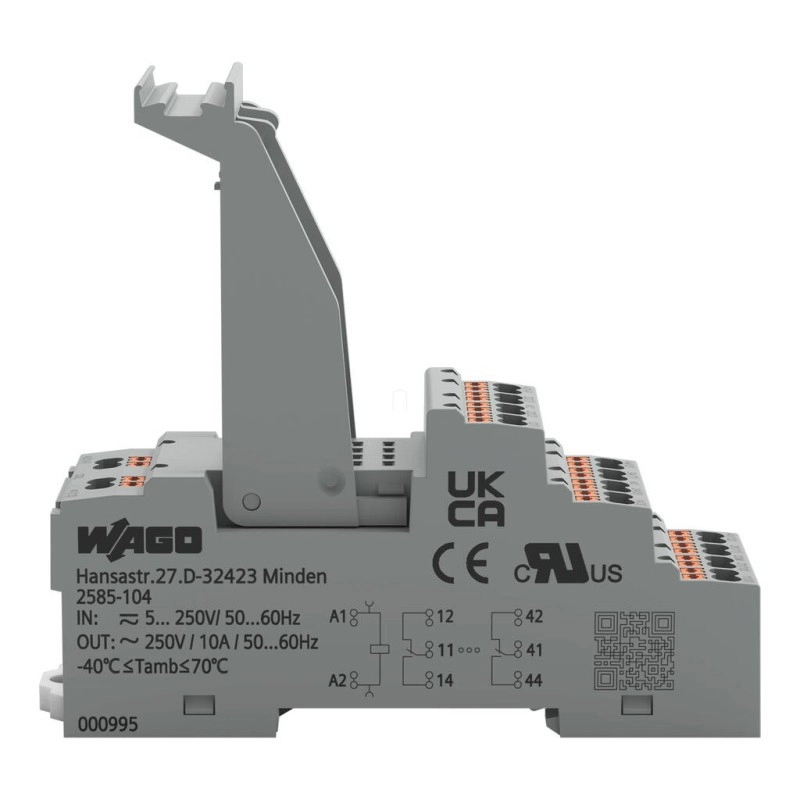

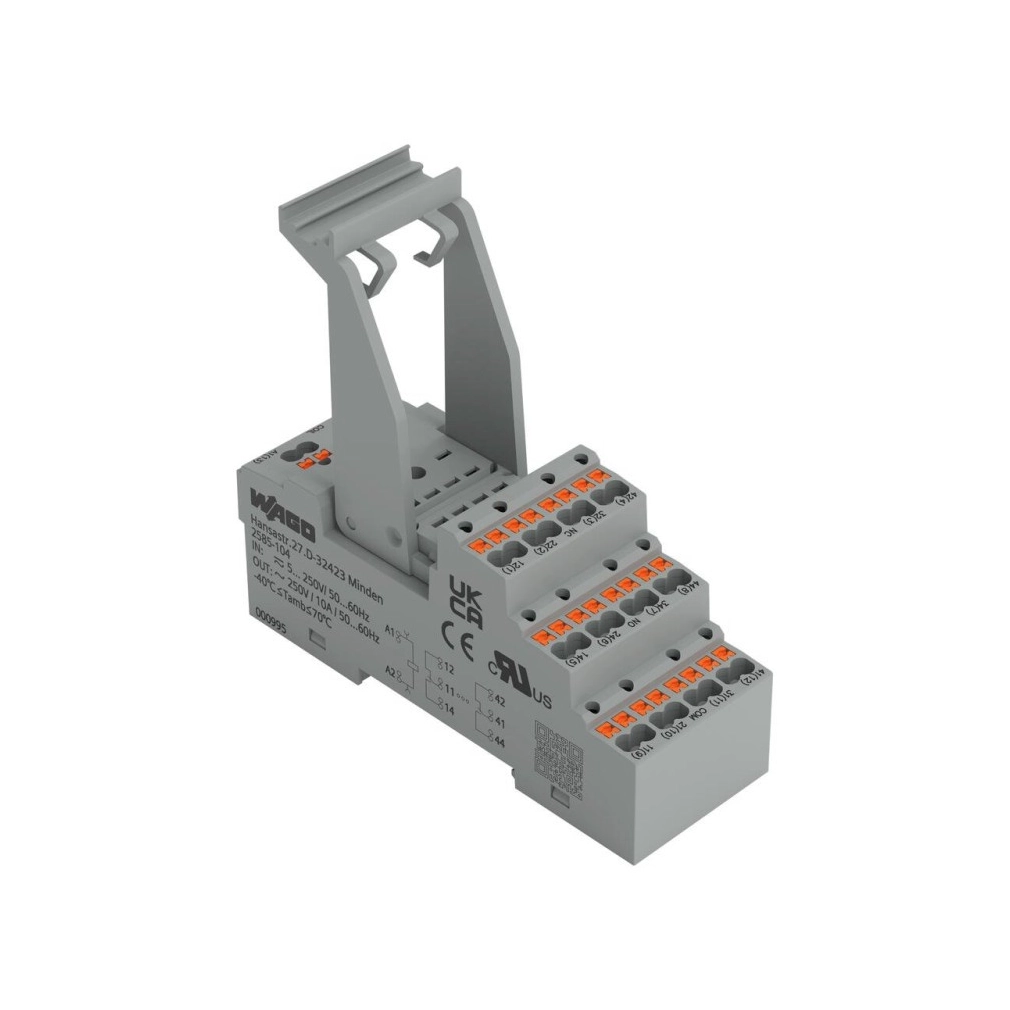

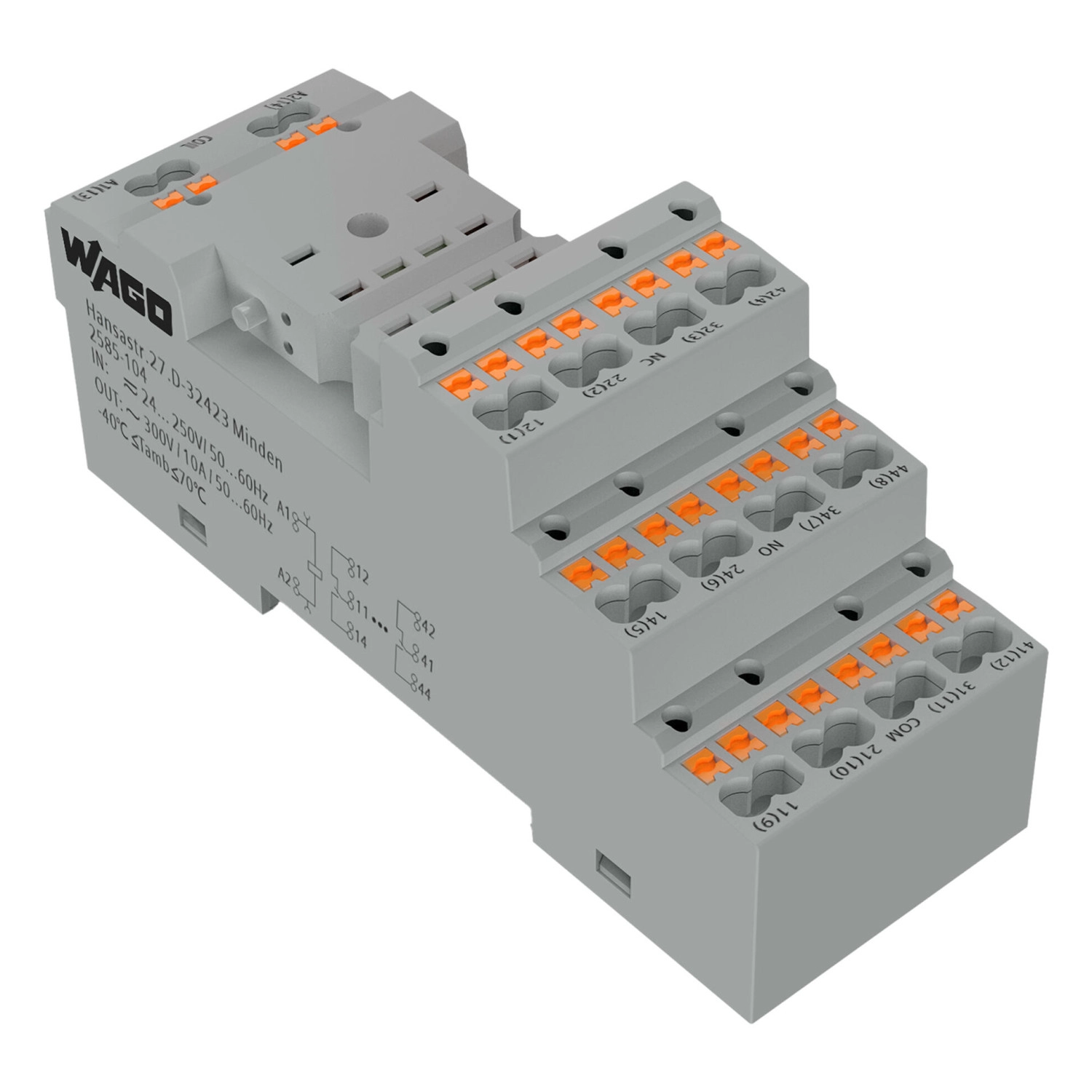

WAGO 2585-104 reléaljzat 4 váltóérintkező, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 2585-104 négy váltóérintkezős reléaljzat Push-in vezetékcsatlakozással, DIN 35 sínre szerelhető kivitelben. Műszaki határértékeit a behelyezett relé és egyéb tartozékok korlátozhatják. A vezetékek csupaszolási hossza 10–11 mm.
Villamos biztonság
Telepítést és üzembe helyezést csak szakképzett villanyszerelő végezhet. Szerelés és karbantartás előtt minden tápellátást le kell választani. A nyitott készülék megfelelő külön burkolatot igényel.
Részletes műszaki adatok
Vezérlő áramkör
| Névleges bemeneti feszültség, UN | 5 … 250 V AC/DC |
|---|---|
| Névleges frekvenciatartomány; vezérlő áramkör | 50 … 60 Hz |
Terhelési áramkör
| Váltóérintkezők száma | 4 |
|---|---|
| Folyamatos határáram | 10 A (4 ×) |
| Legnagyobb kapcsolási feszültség | 250 V AC; 250 V DC |
| Névleges frekvenciatartomány; terhelési áramkör | Legfeljebb 60 Hz |
| Aljzat műszaki adatainak feltétele | A megadott értékek maximumok; a használt kiegészítők korlátozhatják őket. |
Biztonság és szigetelés
| Méretezési feszültség | 300 V |
|---|---|
| Túlfeszültségi kategória / szennyezettségi fok | II / 2 |
| Dielektromos szilárdság; vezérlő/terhelési áramkör; AC, 1 perc | 4 kV rms |
| Dielektromos szilárdság; nyitott érintkező; AC, 1 perc | 2,5 kV rms |
| Szigetelés; terhelési áramkörök között | Alapszigetelés |
| IP-védettség | IP20 |
Csatlakozási adatok
| Csatlakozástechnika | Push-in |
|---|---|
| Tömör vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 10 … 11 mm / 0,39 … 0,43 inch |
| Vezeték-keresztmetszeti megjegyzés | 2 × 0,34 … 2 × 1,5 mm² / 1 × 2,5 mm² / 2 × 22 … 2 × 16 AWG |

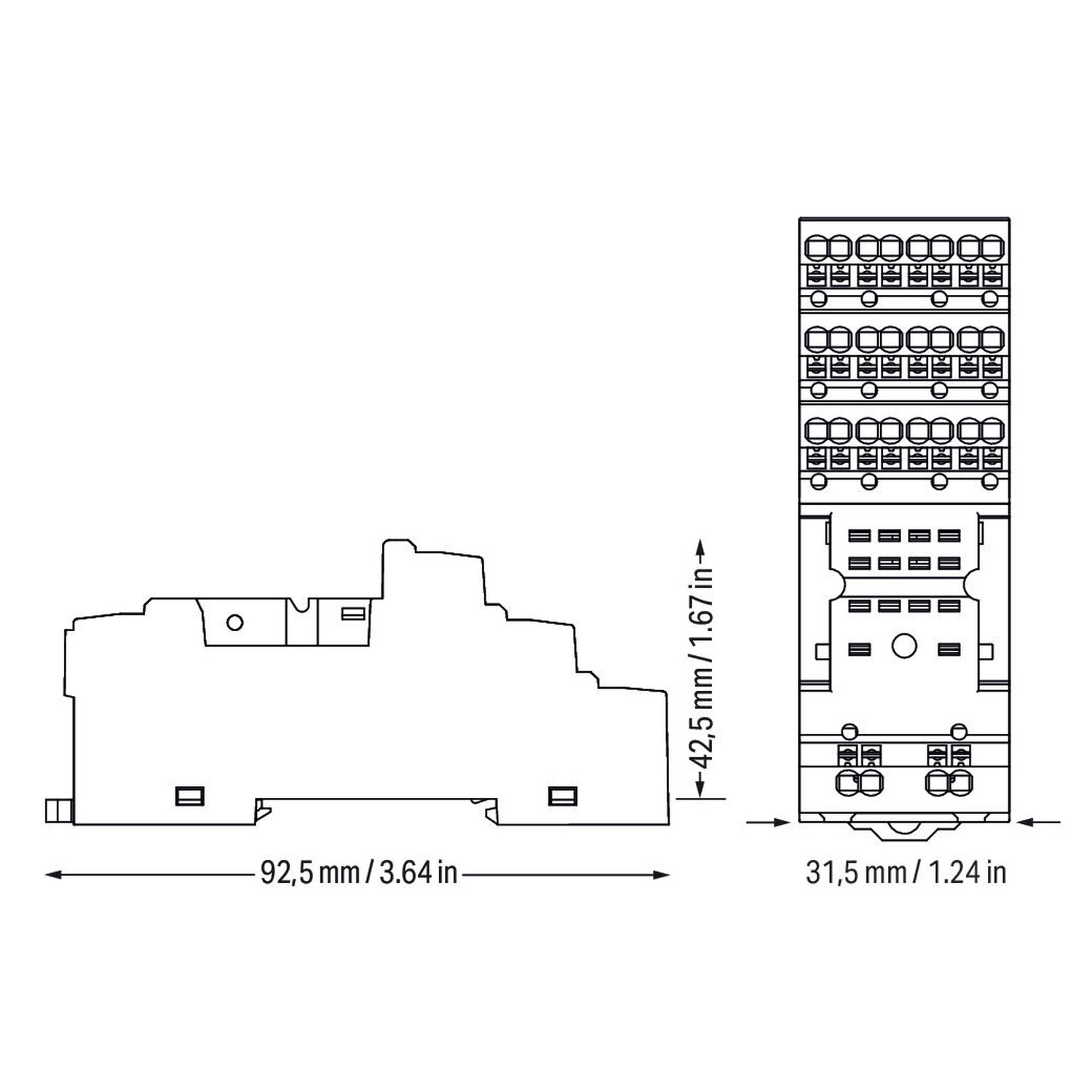

Mechanikai adatok
| Magasság | 92,5 mm / 3,64 inch |
|---|---|
| Mélység a DIN-sín felső részétől | 42,5 mm / 1,67 inch |
| Tömeg | 75 g |
| Szerelés | DIN 35 sín |
| Szélesség | 31,5 mm / 1,24 inch |
Környezeti feltételek
| Üzemi hőmérséklet UN mellett | −40 … +70 °C |
|---|---|
| Tárolási hőmérséklet | −40 … +80 °C |
| Csatlakozóvezeték hőmérsékleti követelménye; EN 61010-2-201 | Legalább a környezeti hőmérséklet + 30 K |
| Relatív páratartalom | 5 … 95%, kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
Szabványok és megfelelőség
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
|---|---|
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Szabványok és előírások | UL 508; EN 61984:2009; UR |
| UL jóváhagyás | E544456 |

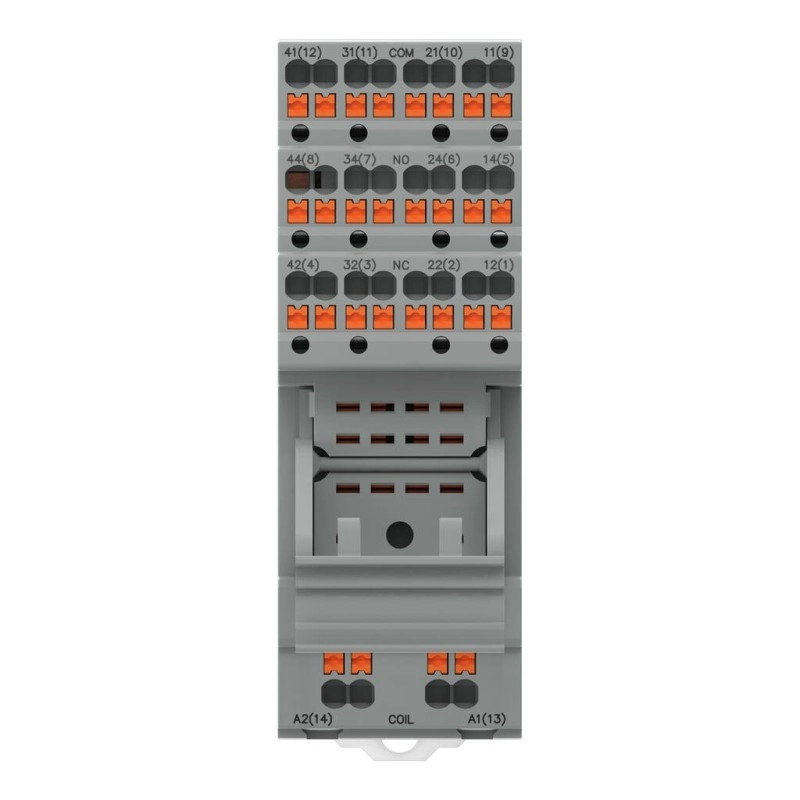

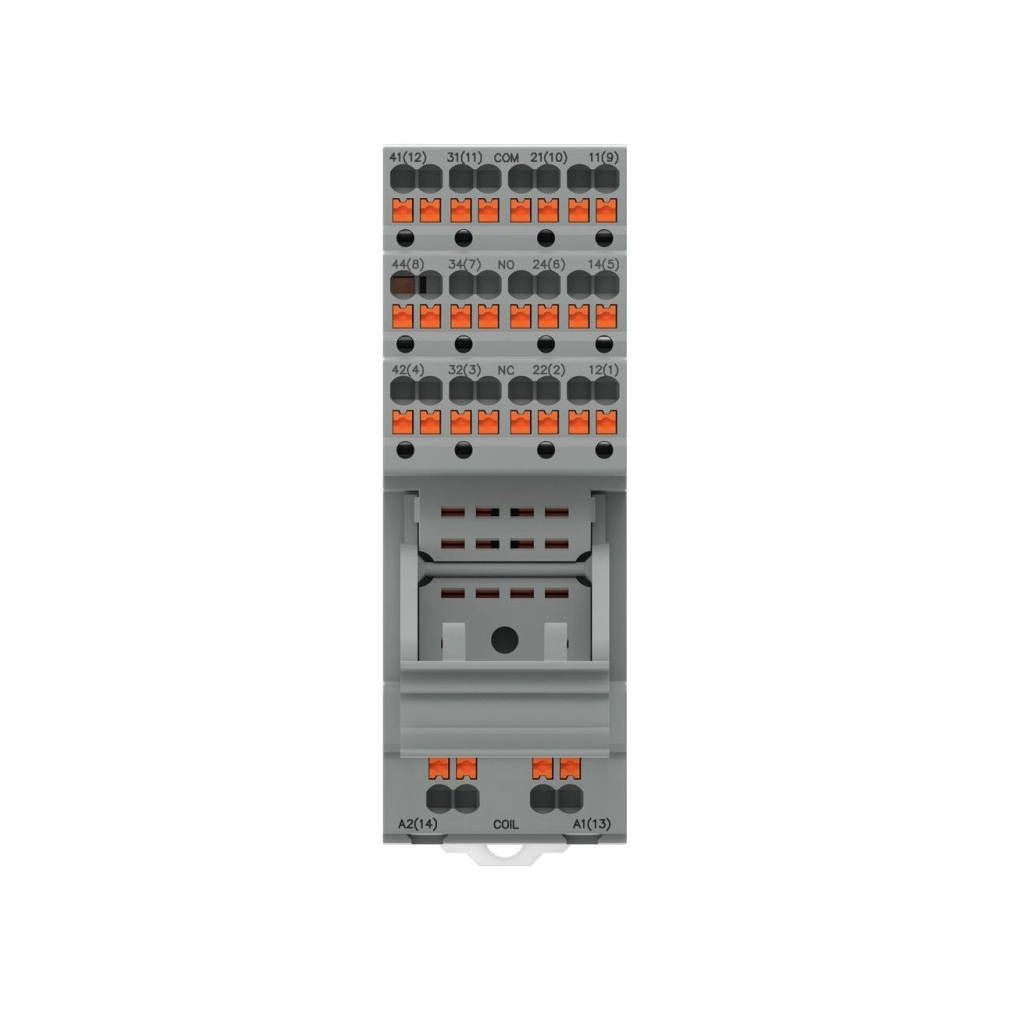

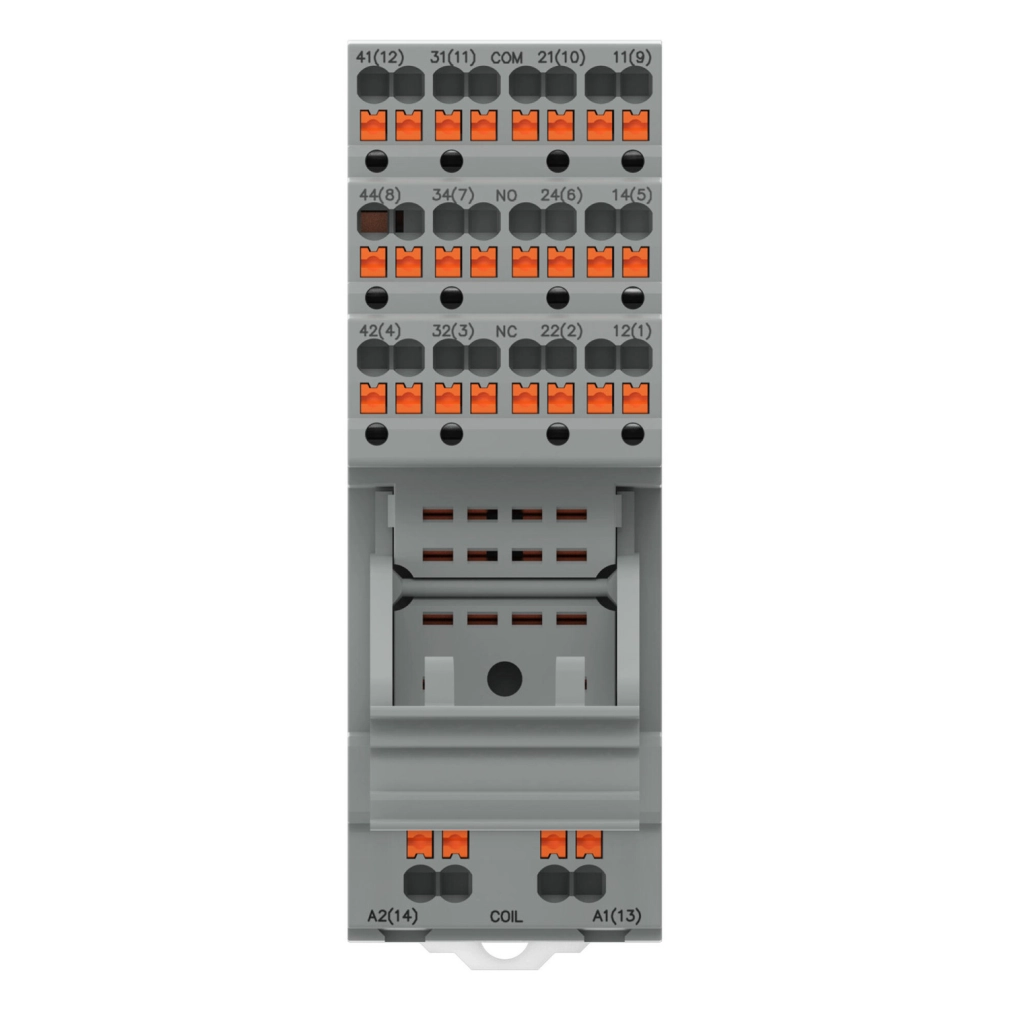

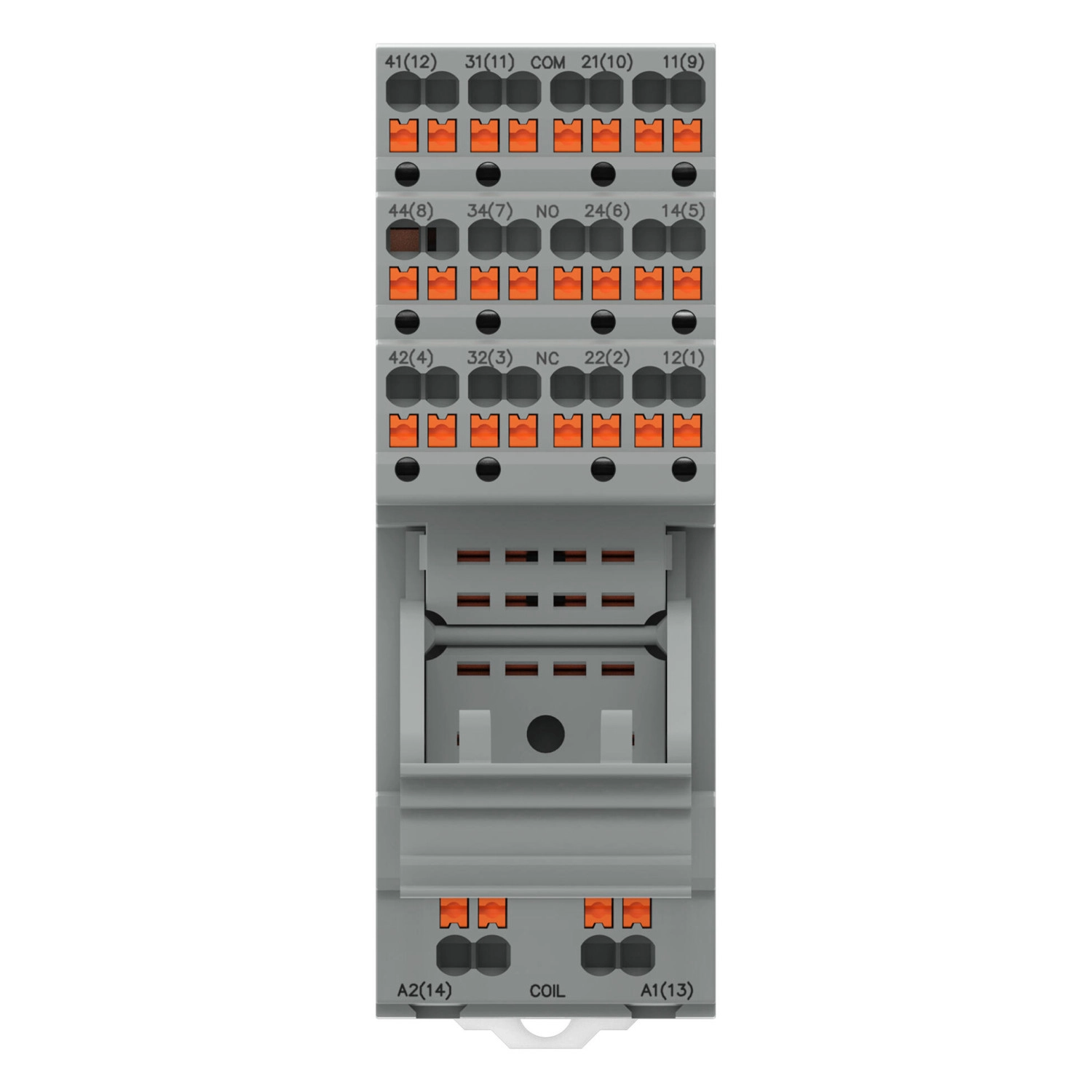

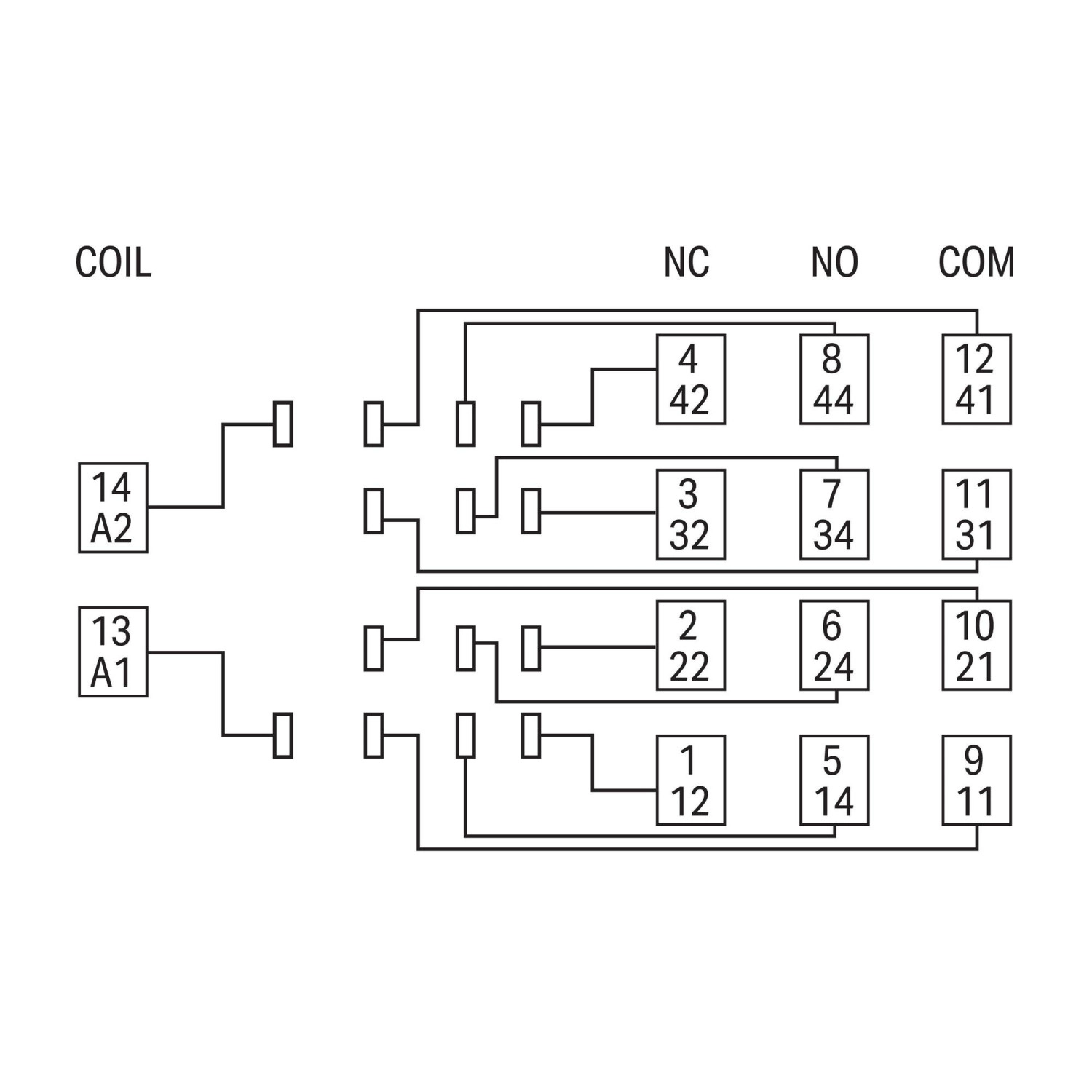

Csatlakozási jelölések
| Tekercs | A1 (13), A2 (14) |
|---|---|
| 1. váltóérintkező | 11 (9): COM; 12 (1): NC; 14 (5): NO |
| 2. váltóérintkező | 21 (10): COM; 22 (2): NC; 24 (6): NO |
| 3. váltóérintkező | 31 (11): COM; 32 (3): NC; 34 (7): NO |
| 4. jelölésű váltóérintkező | 41 (12): COM; 42 (4): NC; 44 (8): NO |
Opcionális kiegészítők
| 2585-147 | Alaprelé; Névleges bemeneti feszültség 110 VDC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
|---|---|
| 2585-247 | Alaprelé; Névleges bemeneti feszültség 115 VAC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
| 2585-143 | Alaprelé; Névleges bemeneti feszültség 12 VDC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
| 2585-248 | Alaprelé; Névleges bemeneti feszültség 230 VAC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
| 2585-244 | Alaprelé; Névleges bemeneti feszültség 24 VAC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
| 2585-145 | Alaprelé; Névleges bemeneti feszültség 48 VDC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
| 2585-144 | Alaprelé; Névleges bemeneti feszültség: 24 VDC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
| 2585-904 | Áthidaló; 2 irányú; szigetelt |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Tartalmaz alaprelét?
Önálló reléaljzat, a megfelelő alaprelé opcionális.
Hány váltóérintkezőhöz való?
4 váltóérintkezőhöz.
Mennyi a csupaszolási hossz?
10–11 mm.
Milyen a csatlakozás?
Push-in; tömör és finom elemi szálas vezetékhez 0,25–2,5 mm² / 22–14 AWG.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2585-104
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
75 g/db
Cikkszám
4066966666854
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2585-104 reléaljzat, 4 váltóérintkező műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2585-104 |
| GTIN / EAN | 4066966666854 |
| Terméktípus | Négy váltóérintkezős reléaljzat |
Vezérlő áramkör
| Névleges bemeneti feszültség, UN | 5 … 250 V AC/DC |
|---|---|
| Névleges frekvenciatartomány; vezérlő áramkör | 50 … 60 Hz |
Terhelési áramkör
| Váltóérintkezők száma | 4 |
|---|---|
| Folyamatos határáram | 10 A (4 ×) |
| Legnagyobb kapcsolási feszültség | 250 V AC; 250 V DC |
| Névleges frekvenciatartomány; terhelési áramkör | Legfeljebb 60 Hz |
| Aljzat műszaki adatainak feltétele | A megadott értékek maximumok; a használt kiegészítők korlátozhatják őket. |
Biztonság és szigetelés
| Méretezési feszültség | 300 V |
|---|---|
| Túlfeszültségi kategória / szennyezettségi fok | II / 2 |
| Dielektromos szilárdság; vezérlő/terhelési áramkör; AC, 1 perc | 4 kV rms |
| Dielektromos szilárdság; nyitott érintkező; AC, 1 perc | 2,5 kV rms |
| Szigetelés; terhelési áramkörök között | Alapszigetelés |
| IP-védettség | IP20 |
Csatlakozási adatok
| Csatlakozástechnika | Push-in |
|---|---|
| Tömör vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 10 … 11 mm / 0,39 … 0,43 inch |
| Vezeték-keresztmetszeti megjegyzés | 2 × 0,34 … 2 × 1,5 mm² / 1 × 2,5 mm² / 2 × 22 … 2 × 16 AWG |
Mechanikai adatok
| Magasság | 92,5 mm / 3,64 inch |
|---|---|
| Mélység a DIN-sín felső részétől | 42,5 mm / 1,67 inch |
| Tömeg | 75 g |
| Szerelés | DIN 35 sín |
| Szélesség | 31,5 mm / 1,24 inch |
Környezeti feltételek
| Üzemi hőmérséklet UN mellett | −40 … +70 °C |
|---|---|
| Tárolási hőmérséklet | −40 … +80 °C |
| Csatlakozóvezeték hőmérsékleti követelménye; EN 61010-2-201 | Legalább a környezeti hőmérséklet + 30 K |
| Relatív páratartalom | 5 … 95%, kondenzáció nélkül |
| Legnagyobb működési magasság | 2000 m |
Szabványok és megfelelőség
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
|---|---|
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Szabványok és előírások | UL 508; EN 61984:2009; UR |
| UL jóváhagyás | E544456 |
Csatlakozási jelölések
| Tekercs | A1 (13), A2 (14) |
|---|---|
| 1. váltóérintkező | 11 (9): COM; 12 (1): NC; 14 (5): NO |
| 2. váltóérintkező | 21 (10): COM; 22 (2): NC; 24 (6): NO |
| 3. váltóérintkező | 31 (11): COM; 32 (3): NC; 34 (7): NO |
| 4. jelölésű váltóérintkező | 41 (12): COM; 42 (4): NC; 44 (8): NO |
Opcionális kiegészítők
| 2585-147 | Alaprelé; Névleges bemeneti feszültség 110 VDC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
|---|---|
| 2585-247 | Alaprelé; Névleges bemeneti feszültség 115 VAC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
| 2585-143 | Alaprelé; Névleges bemeneti feszültség 12 VDC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
| 2585-248 | Alaprelé; Névleges bemeneti feszültség 230 VAC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
| 2585-244 | Alaprelé; Névleges bemeneti feszültség 24 VAC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
| 2585-145 | Alaprelé; Névleges bemeneti feszültség 48 VDC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
| 2585-144 | Alaprelé; Névleges bemeneti feszültség: 24 VDC; 4 váltóérintkező; Folyamatos áram korlátozása: 5 A; kézi működtetéssel; Modulszélesség: 21 mm; Modulmagasság: 35 mm |
| 2585-904 | Áthidaló; 2 irányú; szigetelt |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85366990990 |
Termékbesorolások
| UNSPSC | 39121529 |
|---|---|
| ETIM 9.0 | EC001456 |
| ETIM 10.0 | EC001456 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.13. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2585-104 reléaljzat, 4 váltóérintkező használati útmutató
Biztonsági feltételek
- Szerelés, telepítés, hibaelhárítás vagy karbantartás előtt valamennyi tápellátást válaszd le. A felmelegedő házat érintés előtt hagyd lehűlni.
- Telepítést és üzembe helyezést kizárólag szakképzett villanyszerelő végezhet EN 50110-1/-2 és IEC 60364 szerint. Sérült terméket tilos üzembe helyezni. Csak száraz beltérben és WAGO által engedélyezett tartozékokkal használható.
- Nyitott készülék: külön burkolat szükséges, amely csak szerszámmal, jogosult személyzet számára nyitható; biztosítja az előírt szennyezettségi fokot, a közvetlen és közvetett érintésvédelmet, UV-védelmet, mechanikai szilárdságot és megakadályozza a tűz továbbterjedését.
- A vezetékeket a várható legnagyobb áramra méretezd. A berendezésben megfelelő leválasztás és túláramvédelem szükséges, a készülék közelében, kezelhető helyen, egyértelműen jelölt KI állással.
- Az EN 61340-5-1/-3 szerinti ESD-védelem szükséges: a személyek, munkahely és csomagolás megfelelő földeléséről gondoskodni kell.
- Szerelés és karbantartás csak −25 … +50 °C között végezhető. A hűtést ne akadályozd; az előírt minimális szomszédos távolságot tartsd be. A rendszerszintű biztonság a telepítő felelőssége.
- Tisztításhoz csak puha, száraz vagy vízzel nedvesített kendőt használj. Súrolószer, alkohol és aceton nem használható.
- A termékre az elektromos és elektronikus berendezések hulladékkezelési előírásai vonatkoznak. A termékház jelöléseit és a teljes hivatalos utasításokat is követni kell.
Szerelés és eltávolítás
1
Az EN 60715 szerint, szerszám nélkül pattintsd a terméket DIN 35 sínre.
2
Váltott irányú felszerelésnél a szomszédos kapocspontok biztonságos elválasztásához helyezz közéjük 209-191 elválasztólapot.
3
Leszereléshez működtetőszerszámmal térítsd ki a rögzítőlábat, majd billentő mozdulattal oldd a terméket a sínről.
Vezetékcsatlakozás
1
Tartsd be a kapocspontok jelölését. A vezeték csupaszolási hossza 10–11 mm; a tömör és finom elemi szálas vezeték megadott tartománya 0,25–2,5 mm².
2
A működtetőszerszámos bekötéshez nyisd a kapocspontot, helyezd be a vezetéket, majd engedd vissza a működtetőt. A közvetlen Push-in behelyezési példa legalább 0,25 mm²-t ad meg.
3
A vezeték biztos ülését rövid húzással ellenőrizd. Eltávolításhoz a működtetőszerszámmal nyisd a kapocspontot, és húzd ki a vezetéket.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
