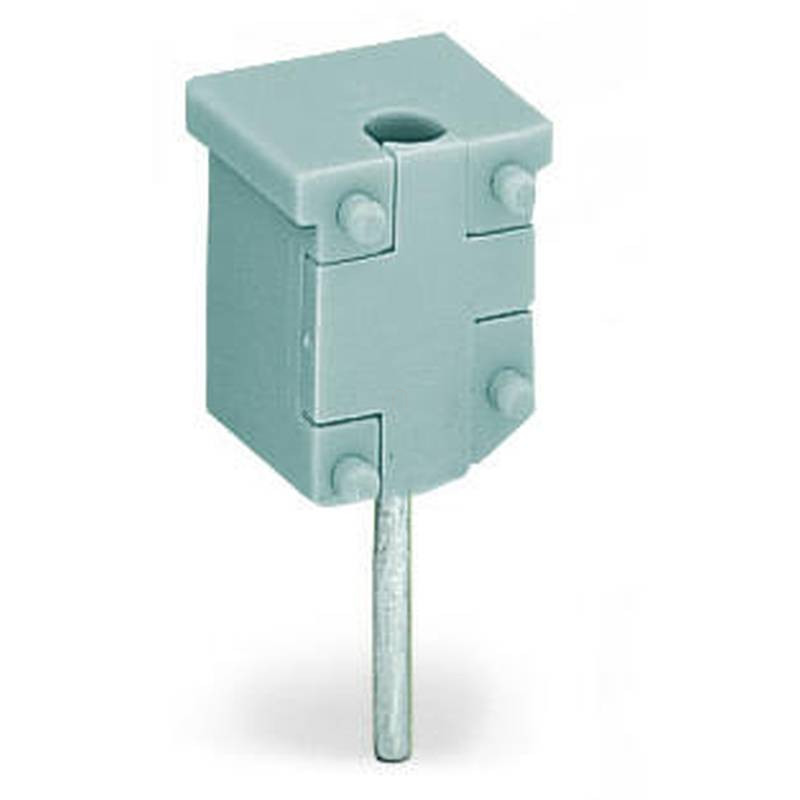

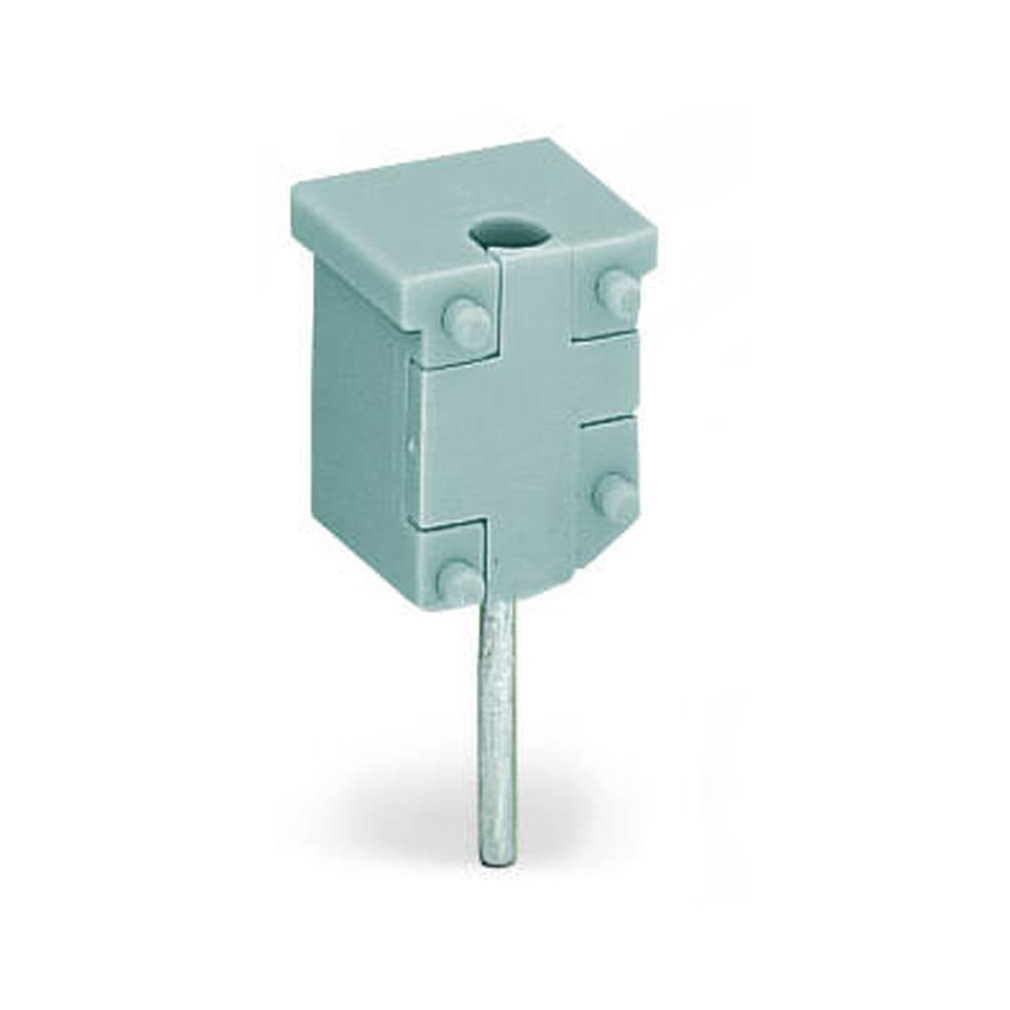

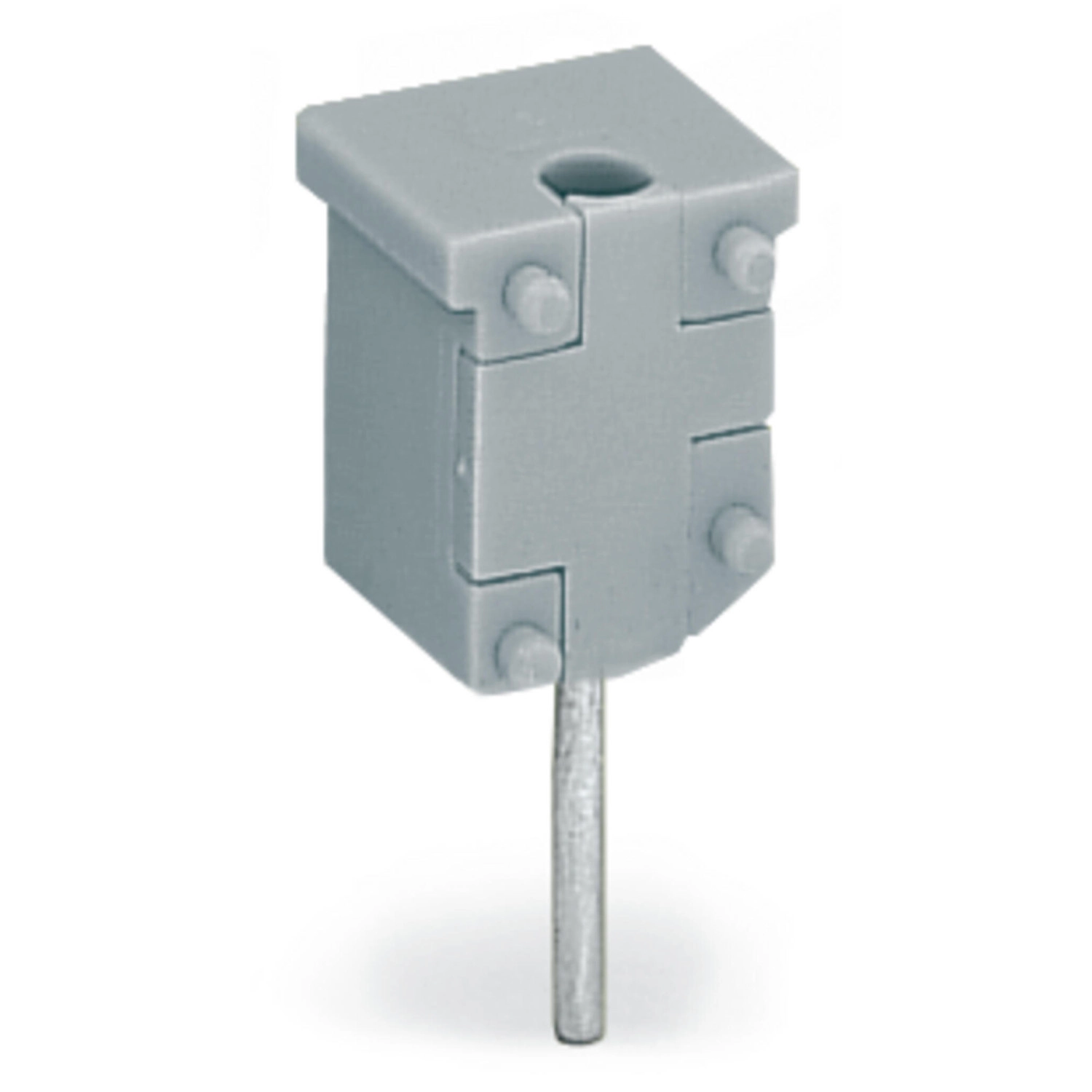

Wago 249-139 aljzat banándugóhoz, rögzítőeszköz nélkül, moduláris, 4 vezetékes sorkapocshoz, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 249-139 szürke, moduláris banándugóaljzat rögzítőeszköz nélkül, négyvezetékes sorkapocshoz készült. Érintési lehetőség esetén a maximális vizsgálófeszültség 48 V, a maximális vizsgálóáram 0,5 A; a vizsgálótüskék nem érintésvédettek.
Kialakítás és anyagok
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Tűzterhelés | 0,024 MJ |
| Tömeg | 1,5 g |
| Modulszélesség | 10 mm / 0,394 inch |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Magasság | 12 mm / 0,472 inch |
| Mélység | 25,1 mm / 0,988 inch |
| Környezeti hőmérséklet (működés közben) | -60 … +105 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +60 °C |
| Kivitel | Moduláris; rögzítőeszköz nélkül; négyvezetékes sorkapocshoz |
Villamos adatok és vizsgálati korlátok
| IEC/EN névleges feszültség, III/3 | 800 V |
|---|---|
| Általános vizsgálófeszültség-adat | 800 V |
| Általános vizsgálóáram-adat | 0,5 A |
| Vizsgálat érintési lehetőségnél | Legfeljebb 48 V; a vizsgálótüskék nem érintésvédettek. |
| Vizsgálóáram érintési lehetőségnél | Legfeljebb 0,5 A |
| Vizsgálóáram biztonságos kapocsponti csatlakozásnál | Legfeljebb 6 A, ha a vizsgálótüskék biztonságosan csatlakoznak a kapocspontokba. |
| A feltételek alkalmazása | A névleges és általános adatok nem írják felül az érintési lehetőségre megadott 48 V / 0,5 A korlátot. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazásával |
|---|---|
| RoHS mentesség | 6(c) |
| SCIP bejelentés – Ausztria | e344ccd3-3b82-4182-9859-48f9560d68c2 |
| SCIP bejelentés – Belgium | 9c999cd6-8d7e-4d14-87c5-2eb6e7609924 |
| SCIP bejelentés – Bulgária | 46fc2ab1-fe24-4509-b05d-5576e7b253ab |
| SCIP bejelentés – Csehország | 56f6c7d3-aac1-4411-bbfb-80eee98deb8e |
| SCIP bejelentés – Dánia | 94b59f70-9758-481b-9c82-3180ab8287e4 |
| SCIP bejelentés – Finnország | f55b3944-7bb3-47e6-abd2-b43d34df49c5 |
| SCIP bejelentés – Franciaország | 72afdd39-959e-4557-a6cd-32857601fdd2 |
| SCIP bejelentés – Németország | 2792d38e-8c76-48e4-8499-3da3213549ca |
| SCIP bejelentés – Magyarország | 81e05cb6-030b-45b2-b247-24bb97be0ff4 |
| SCIP bejelentés – Olaszország | 2e7bd608-6b29-49a5-96d2-d0babf74b76a |
| SCIP bejelentés – Hollandia | aaf89fcb-c3a1-4f95-a13b-b2141cec1228 |
| SCIP bejelentés – Lengyelország | c97acaac-316c-4123-b8ac-6805466eefff |
| SCIP bejelentés – Románia | ea9227cc-27a4-4e0f-a5ad-ee52bfee576a |
| SCIP bejelentés – Svédország | 63cbe9e4-767b-4430-9402-49d2c4815acb |
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|
Csomagolás
| Csomagolási mennyiség | 100 (25) db |
|---|---|
| Csomagolás típusa | Doboz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a vizsgálati korlát érintési lehetőségnél?
48 V és 0,5 A; a vizsgálótüskék nem érintésvédettek.
Mikor érvényes a 6 A-es adat?
Csak akkor, ha a vizsgálótüskék biztonságosan csatlakoznak a kapocspontokba.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 249-139 aljzat banándugóhoz, rögzítőeszköz nélkül, moduláris, 4 vezetékes sorkapocshoz, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 249-139 |
| GTIN / EAN | 4045454335960 |
| Terméktípus | Moduláris banándugóaljzat |
Kialakítás és anyagok
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Tűzterhelés | 0,024 MJ |
| Tömeg | 1,5 g |
| Modulszélesség | 10 mm / 0,394 inch |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Magasság | 12 mm / 0,472 inch |
| Mélység | 25,1 mm / 0,988 inch |
| Környezeti hőmérséklet (működés közben) | -60 … +105 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +60 °C |
| Kivitel | Moduláris; rögzítőeszköz nélkül; négyvezetékes sorkapocshoz |
Villamos adatok és vizsgálati korlátok
| IEC/EN névleges feszültség, III/3 | 800 V |
|---|---|
| Általános vizsgálófeszültség-adat | 800 V |
| Általános vizsgálóáram-adat | 0,5 A |
| Vizsgálat érintési lehetőségnél | Legfeljebb 48 V; a vizsgálótüskék nem érintésvédettek. |
| Vizsgálóáram érintési lehetőségnél | Legfeljebb 0,5 A |
| Vizsgálóáram biztonságos kapocsponti csatlakozásnál | Legfeljebb 6 A, ha a vizsgálótüskék biztonságosan csatlakoznak a kapocspontokba. |
| A feltételek alkalmazása | A névleges és általános adatok nem írják felül az érintési lehetőségre megadott 48 V / 0,5 A korlátot. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-48 |
| eCl@ss 9.0 | 27-14-11-48 |
| ETIM 9.0 | EC002555 |
| ETIM 10.0 | EC002555 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazásával |
|---|---|
| RoHS mentesség | 6(c) |
| SCIP bejelentés – Ausztria | e344ccd3-3b82-4182-9859-48f9560d68c2 |
| SCIP bejelentés – Belgium | 9c999cd6-8d7e-4d14-87c5-2eb6e7609924 |
| SCIP bejelentés – Bulgária | 46fc2ab1-fe24-4509-b05d-5576e7b253ab |
| SCIP bejelentés – Csehország | 56f6c7d3-aac1-4411-bbfb-80eee98deb8e |
| SCIP bejelentés – Dánia | 94b59f70-9758-481b-9c82-3180ab8287e4 |
| SCIP bejelentés – Finnország | f55b3944-7bb3-47e6-abd2-b43d34df49c5 |
| SCIP bejelentés – Franciaország | 72afdd39-959e-4557-a6cd-32857601fdd2 |
| SCIP bejelentés – Németország | 2792d38e-8c76-48e4-8499-3da3213549ca |
| SCIP bejelentés – Magyarország | 81e05cb6-030b-45b2-b247-24bb97be0ff4 |
| SCIP bejelentés – Olaszország | 2e7bd608-6b29-49a5-96d2-d0babf74b76a |
| SCIP bejelentés – Hollandia | aaf89fcb-c3a1-4f95-a13b-b2141cec1228 |
| SCIP bejelentés – Lengyelország | c97acaac-316c-4123-b8ac-6805466eefff |
| SCIP bejelentés – Románia | ea9227cc-27a4-4e0f-a5ad-ee52bfee576a |
| SCIP bejelentés – Svédország | 63cbe9e4-767b-4430-9402-49d2c4815acb |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|
Csomagolás
| Csomagolási mennyiség | 100 (25) db |
|---|---|
| Csomagolás típusa | Doboz |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 249-139 aljzat banándugóhoz, rögzítőeszköz nélkül, moduláris, 4 vezetékes sorkapocshoz, szürke használati útmutató
Vizsgálati korlátok
| IEC/EN névleges feszültség, III/3 | 800 V |
|---|---|
| Általános vizsgálófeszültség-adat | 800 V |
| Általános vizsgálóáram-adat | 0,5 A |
| Vizsgálat érintési lehetőségnél | Legfeljebb 48 V; a vizsgálótüskék nem érintésvédettek. |
| Vizsgálóáram érintési lehetőségnél | Legfeljebb 0,5 A |
| Vizsgálóáram biztonságos kapocsponti csatlakozásnál | Legfeljebb 6 A, ha a vizsgálótüskék biztonságosan csatlakoznak a kapocspontokba. |
| A feltételek alkalmazása | A névleges és általános adatok nem írják felül az érintési lehetőségre megadott 48 V / 0,5 A korlátot. |
Modulok összeállítása
Pattintsd össze a különálló modulokat többpólusú vizsgálódugó-modullá.
