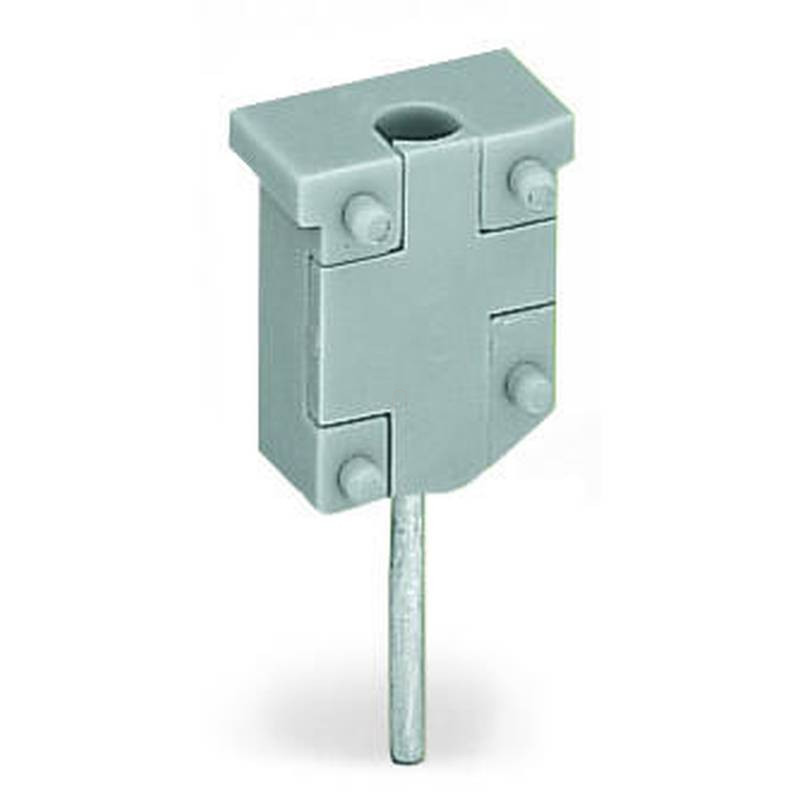

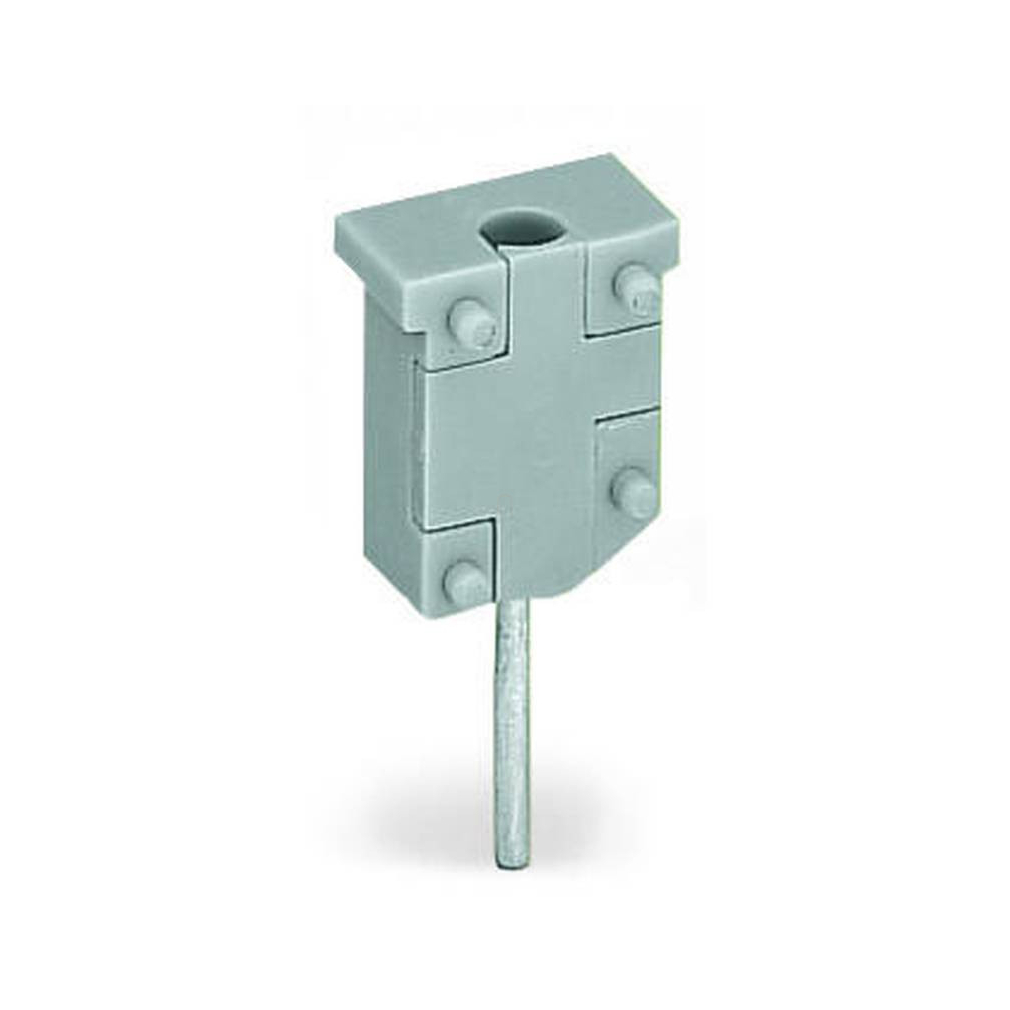

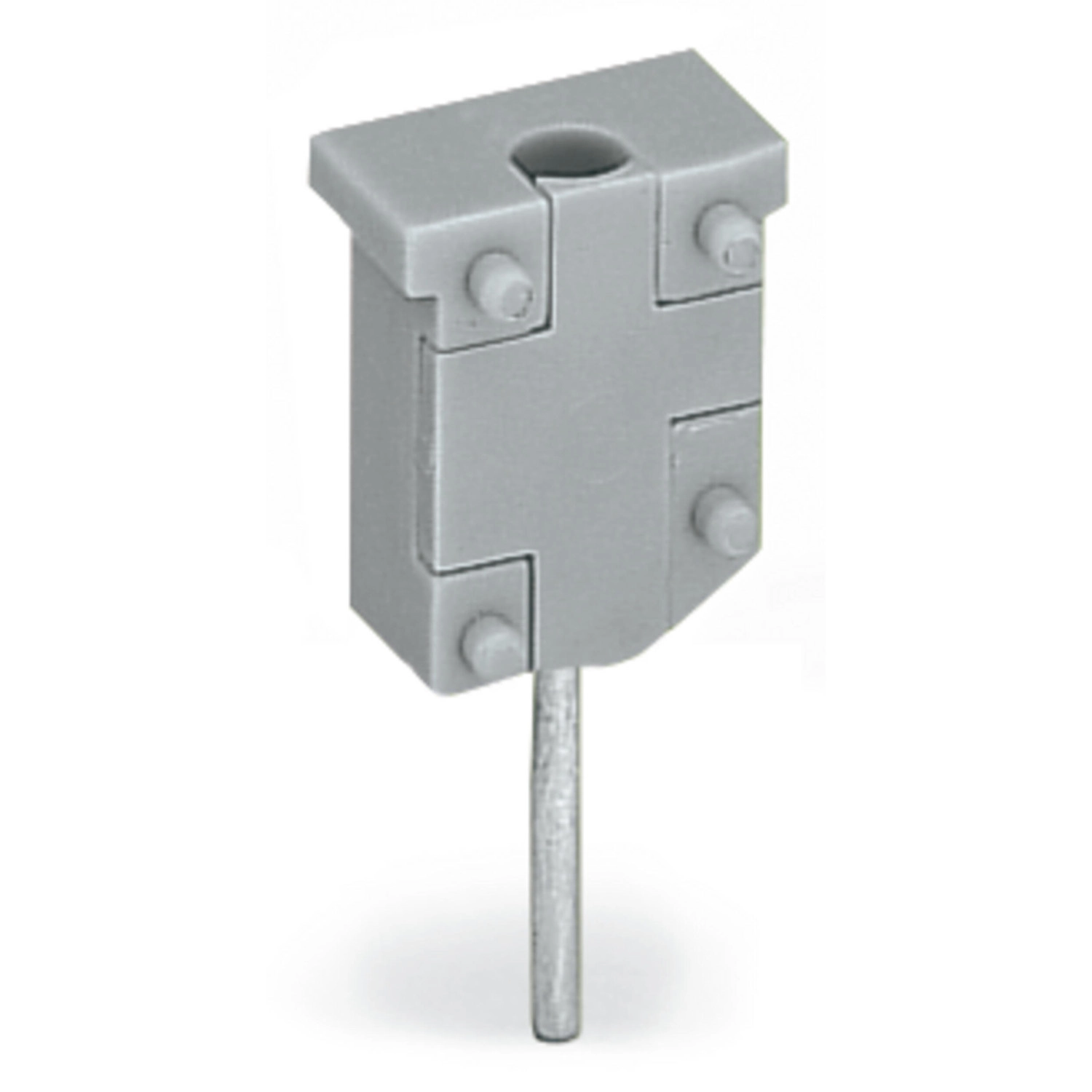

Wago 249-136 aljzat banándugóhoz, rögzítőeszköz nélkül, moduláris, 2 vezetékes sorkapocshoz, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 249-136 szürke, moduláris banándugóaljzat kétvezetékes sorkapocshoz készült, rögzítőeszköz nélküli kivitelben. Modulszélessége 6 mm. A megengedett vizsgálati határ a kapcsolat módjától függ: az érinthető vizsgálólábaknál 48 V és 0,5 A a korlát; a biztonságosan rögzített érintkezőkre külön feltételek érvényesek.
Műszaki és anyagadatok
| Kivitel | Moduláris aljzat banándugóhoz, rögzítőeszköz nélkül |
|---|---|
| Alkalmazás | Kétvezetékes sorkapocshoz |
| Szín | Szürke |
| Nyomóerő középen | 2,2 N pólusonként |
| Névleges feszültség, III/3 | 400 V |
| Általános vizsgálófeszültség-adat | 400 V |
| Általános vizsgálóáram-adat | 0,5 A |
| Szélesség | 6 mm / 0,236 inch |
| Modulszélesség | 6 mm / 0,236 inch |
| Magasság | 12 mm / 0,472 inch |
| Mélység | 25,1 mm / 0,988 inch |
| Szigetelőanyag | Poliamid, PA66 |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,016 MJ |
| Tömeg | 1,2 g |
Alkalmazási feltételek
| Érinthető vizsgálólábak | A vizsgálólábak véletlen érintés ellen nem védettek. A CAGE CLAMP acélrugó érintésével történő vizsgálat legfeljebb 48 V-ra és 0,5 A-re korlátozott. |
|---|---|
| Biztonságosan rögzített vizsgálóérintkezők | Az áramvezető sín CAGE CLAMP segítségével végzett vizsgálatánál legfeljebb 6 A megengedett, ha a CAGE CLAMP minden vizsgálóérintkezőt egyenként biztonságosan rögzít. A vizsgálófeszültség nem lehet nagyobb 400 V-nál. |
| Különböző feszültségadatok | A 400 V III/3 névleges és általános vizsgálófeszültség nem oldja fel az érinthető, nem érintésvédett vizsgálólábak 48 V-os korlátját. Az alkalmazott érintkezési módhoz tartozó áram- és feszültséghatár együtt érvényes. |
| Többpólusú vizsgálómodul | Az egyes modulok összepattintásával többpólusú vizsgálómodul készíthető. Az útmutatóban a zárószerkezetek közötti előírt távolság körülbelül 35–40 mm. |
| Bekötött sorkapocs vizsgálata | A gyártói ábra vezetékek bekötése utáni vizsgálatot is bemutat. Ez nem változtatja meg a választott érintkezési módhoz tartozó 48 V/0,5 A, illetve 400 V/6 A korlátokat. |
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazásával |
|---|---|
| RoHS mentesség | 6(c) |
SCIP értesítési számok
| Ausztria | b0e1dd8d-fb89-4e70-85a2-85bf818c9ec6 |
|---|---|
| Belgium | ec457443-2558-41dc-900b-f19efd86d49b |
| Bulgária | e6ae450f-f296-407f-8fbf-903779a9795a |
| Cseh Köztársaság | 876369e4-ada3-4cd3-8677-cd49b06e8a54 |
| Dánia | cf134109-fd54-408c-bef8-d4e61713201a |
| Finnország | dd295e68-7240-480c-adce-01131b10979a |
| Franciaország | 4be5b798-ada1-4729-b976-6fc99e16dae4 |
| Németország | bc0b436d-1e1c-40b0-92e0-3b3d0eaf5066 |
| Magyarország | f684f1f2-126d-490e-b7c4-35c8af69a88f |
| Olaszország | 8534f5b4-70fe-4c8d-bd0d-fbd846a7fd6b |
| Hollandia | cdbca3e9-33ad-4929-92d9-f5695a84d4dd |
| Lengyelország | 18e1ea41-89a7-4263-8584-eb0689b2c08e |
| Románia | 29b5e961-8d8f-4cbc-9734-18002dfbae28 |
| Svédország | 8180e40f-b14b-49d8-88a4-a7bab9cea884 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a modulszélesség?
6 mm.
Az érinthető vizsgálólábaknál mekkora a korlát?
Legfeljebb 48 V és 0,5 A; a vizsgálólábak nem érintésvédettek.
Mikor szerepel a 6 A-es érték?
Az áramvezető sín CAGE CLAMP segítségével végzett vizsgálatánál, ha minden vizsgálóérintkező külön, biztonságosan rögzített; legfeljebb 400 V mellett.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 249-136 aljzat banándugóhoz, rögzítőeszköz nélkül, moduláris, 2 vezetékes sorkapocshoz, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 249-136 |
| GTIN / EAN | 4045454335953 |
| Terméktípus | Banándugóaljzat |
Műszaki és anyagadatok
| Kivitel | Moduláris aljzat banándugóhoz, rögzítőeszköz nélkül |
|---|---|
| Alkalmazás | Kétvezetékes sorkapocshoz |
| Szín | Szürke |
| Nyomóerő középen | 2,2 N pólusonként |
| Névleges feszültség, III/3 | 400 V |
| Általános vizsgálófeszültség-adat | 400 V |
| Általános vizsgálóáram-adat | 0,5 A |
| Szélesség | 6 mm / 0,236 inch |
| Modulszélesség | 6 mm / 0,236 inch |
| Magasság | 12 mm / 0,472 inch |
| Mélység | 25,1 mm / 0,988 inch |
| Szigetelőanyag | Poliamid, PA66 |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,016 MJ |
| Tömeg | 1,2 g |
Alkalmazási feltételek
| Érinthető vizsgálólábak | A vizsgálólábak véletlen érintés ellen nem védettek. A CAGE CLAMP acélrugó érintésével történő vizsgálat legfeljebb 48 V-ra és 0,5 A-re korlátozott. |
|---|---|
| Biztonságosan rögzített vizsgálóérintkezők | Az áramvezető sín CAGE CLAMP segítségével végzett vizsgálatánál legfeljebb 6 A megengedett, ha a CAGE CLAMP minden vizsgálóérintkezőt egyenként biztonságosan rögzít. A vizsgálófeszültség nem lehet nagyobb 400 V-nál. |
| Különböző feszültségadatok | A 400 V III/3 névleges és általános vizsgálófeszültség nem oldja fel az érinthető, nem érintésvédett vizsgálólábak 48 V-os korlátját. Az alkalmazott érintkezési módhoz tartozó áram- és feszültséghatár együtt érvényes. |
| Többpólusú vizsgálómodul | Az egyes modulok összepattintásával többpólusú vizsgálómodul készíthető. Az útmutatóban a zárószerkezetek közötti előírt távolság körülbelül 35–40 mm. |
| Bekötött sorkapocs vizsgálata | A gyártói ábra vezetékek bekötése utáni vizsgálatot is bemutat. Ez nem változtatja meg a választott érintkezési módhoz tartozó 48 V/0,5 A, illetve 400 V/6 A korlátokat. |
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-48 |
| eCl@ss 9.0 | 27-14-11-48 |
| ETIM 9.0 | EC002555 |
| ETIM 10.0 | EC002555 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazásával |
|---|---|
| RoHS mentesség | 6(c) |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.28. |
|---|
SCIP értesítési számok
| Ausztria | b0e1dd8d-fb89-4e70-85a2-85bf818c9ec6 |
|---|---|
| Belgium | ec457443-2558-41dc-900b-f19efd86d49b |
| Bulgária | e6ae450f-f296-407f-8fbf-903779a9795a |
| Cseh Köztársaság | 876369e4-ada3-4cd3-8677-cd49b06e8a54 |
| Dánia | cf134109-fd54-408c-bef8-d4e61713201a |
| Finnország | dd295e68-7240-480c-adce-01131b10979a |
| Franciaország | 4be5b798-ada1-4729-b976-6fc99e16dae4 |
| Németország | bc0b436d-1e1c-40b0-92e0-3b3d0eaf5066 |
| Magyarország | f684f1f2-126d-490e-b7c4-35c8af69a88f |
| Olaszország | 8534f5b4-70fe-4c8d-bd0d-fbd846a7fd6b |
| Hollandia | cdbca3e9-33ad-4929-92d9-f5695a84d4dd |
| Lengyelország | 18e1ea41-89a7-4263-8584-eb0689b2c08e |
| Románia | 29b5e961-8d8f-4cbc-9734-18002dfbae28 |
| Svédország | 8180e40f-b14b-49d8-88a4-a7bab9cea884 |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 249-136 aljzat banándugóhoz, rögzítőeszköz nélkül, moduláris, 2 vezetékes sorkapocshoz, szürke használati útmutató
Vizsgálati feltételek
| Érinthető vizsgálólábak | A vizsgálólábak véletlen érintés ellen nem védettek. A CAGE CLAMP acélrugó érintésével történő vizsgálat legfeljebb 48 V-ra és 0,5 A-re korlátozott. |
|---|---|
| Biztonságosan rögzített vizsgálóérintkezők | Az áramvezető sín CAGE CLAMP segítségével végzett vizsgálatánál legfeljebb 6 A megengedett, ha a CAGE CLAMP minden vizsgálóérintkezőt egyenként biztonságosan rögzít. A vizsgálófeszültség nem lehet nagyobb 400 V-nál. |
| Különböző feszültségadatok | A 400 V III/3 névleges és általános vizsgálófeszültség nem oldja fel az érinthető, nem érintésvédett vizsgálólábak 48 V-os korlátját. Az alkalmazott érintkezési módhoz tartozó áram- és feszültséghatár együtt érvényes. |
| Többpólusú vizsgálómodul | Az egyes modulok összepattintásával többpólusú vizsgálómodul készíthető. Az útmutatóban a zárószerkezetek közötti előírt távolság körülbelül 35–40 mm. |
| Bekötött sorkapocs vizsgálata | A gyártói ábra vezetékek bekötése utáni vizsgálatot is bemutat. Ez nem változtatja meg a választott érintkezési módhoz tartozó 48 V/0,5 A, illetve 400 V/6 A korlátokat. |
Többpólusú vizsgálómodul összeállítása
Pattintsd össze a különálló modulokat a többpólusú vizsgálómodul létrehozásához.
A sorkapocssávra pattintott, huzalozott vagy huzalozás nélküli vizsgálómodulnál tartsd a zárószerkezetek közötti távolságot körülbelül 35–40 mm-en.
A vizsgálati mód kiválasztása
A CAGE CLAMP acélrugó érintésével történő ellenőrzésnél legfeljebb 0,5 A és 48 V használható, mert a vizsgálólábak nem érintésvédettek. Az áramvezető sín CAGE CLAMP segítségével végzett vizsgálatánál legfeljebb 6 A és 400 V szerepel; minden vizsgálóérintkezőt külön, biztonságosan kell rögzítenie a CAGE CLAMP-nak.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
