Wago 232-664 tehermentesítő készülékház anya- és apacsatlakozókhoz, 2 részes, 7,5 mm lábtávolságú, 4 pólusú, szürke
RRP:2 109 Ft/db
2 088 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 819 Ft/db
nettó 1 432 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Kábelbilinccsel is használható. 1 kábelkimenet hátul.

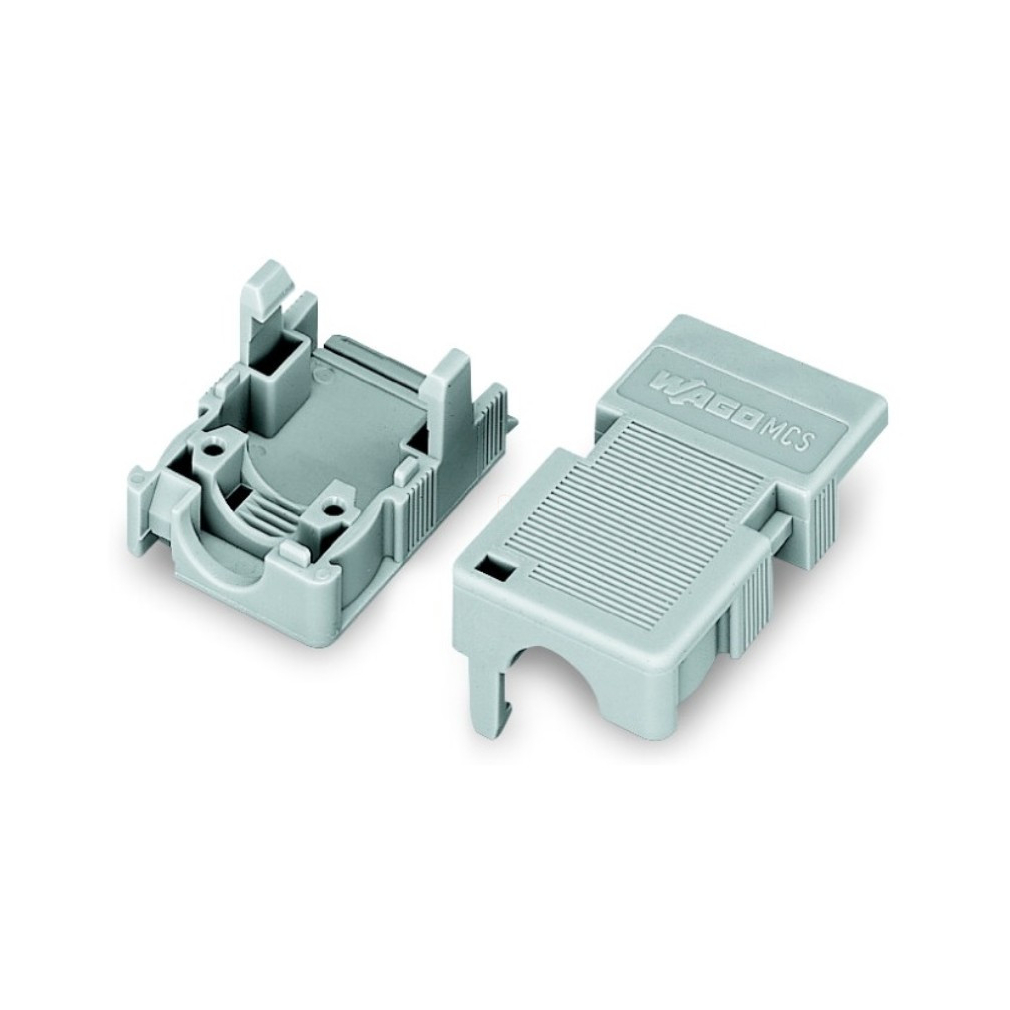

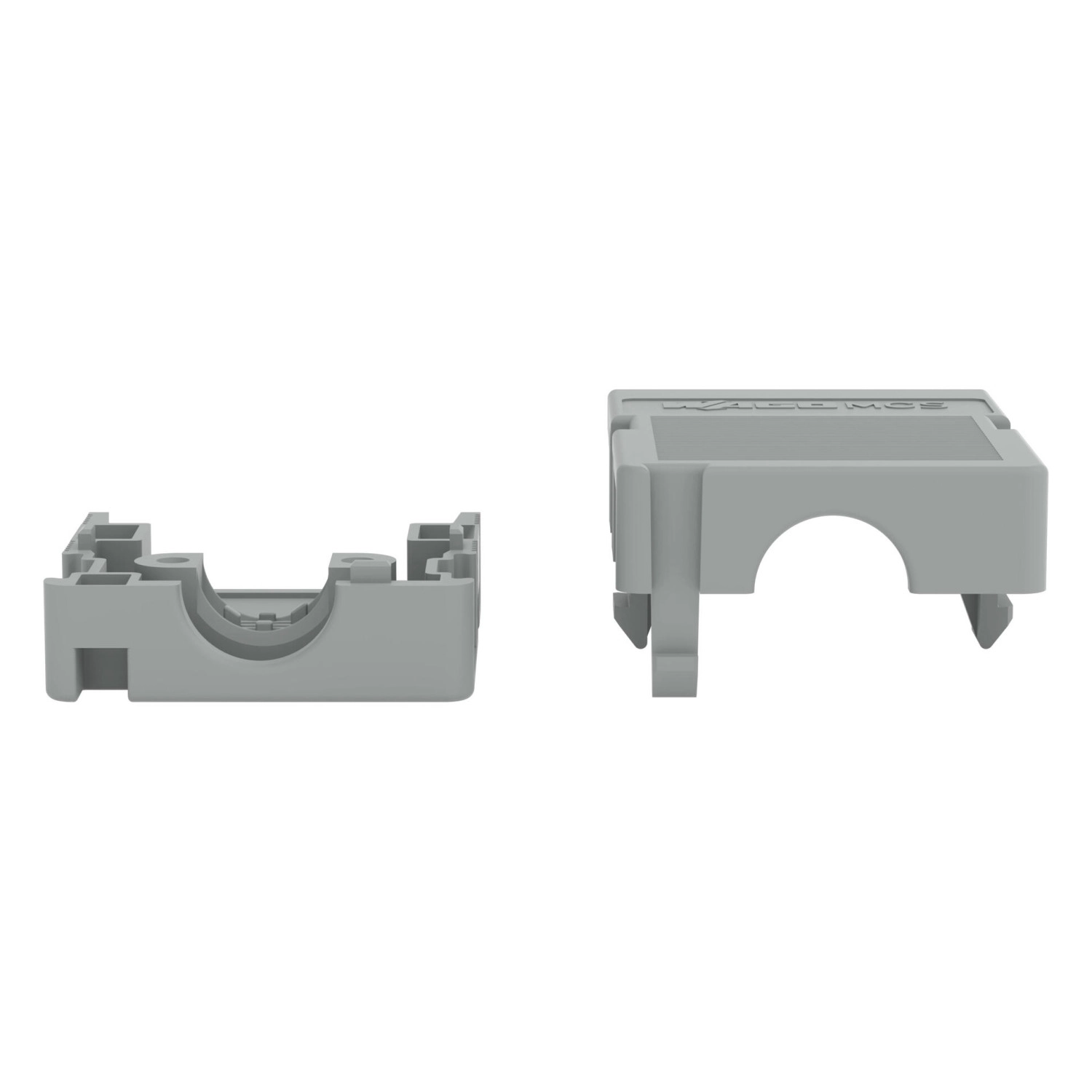

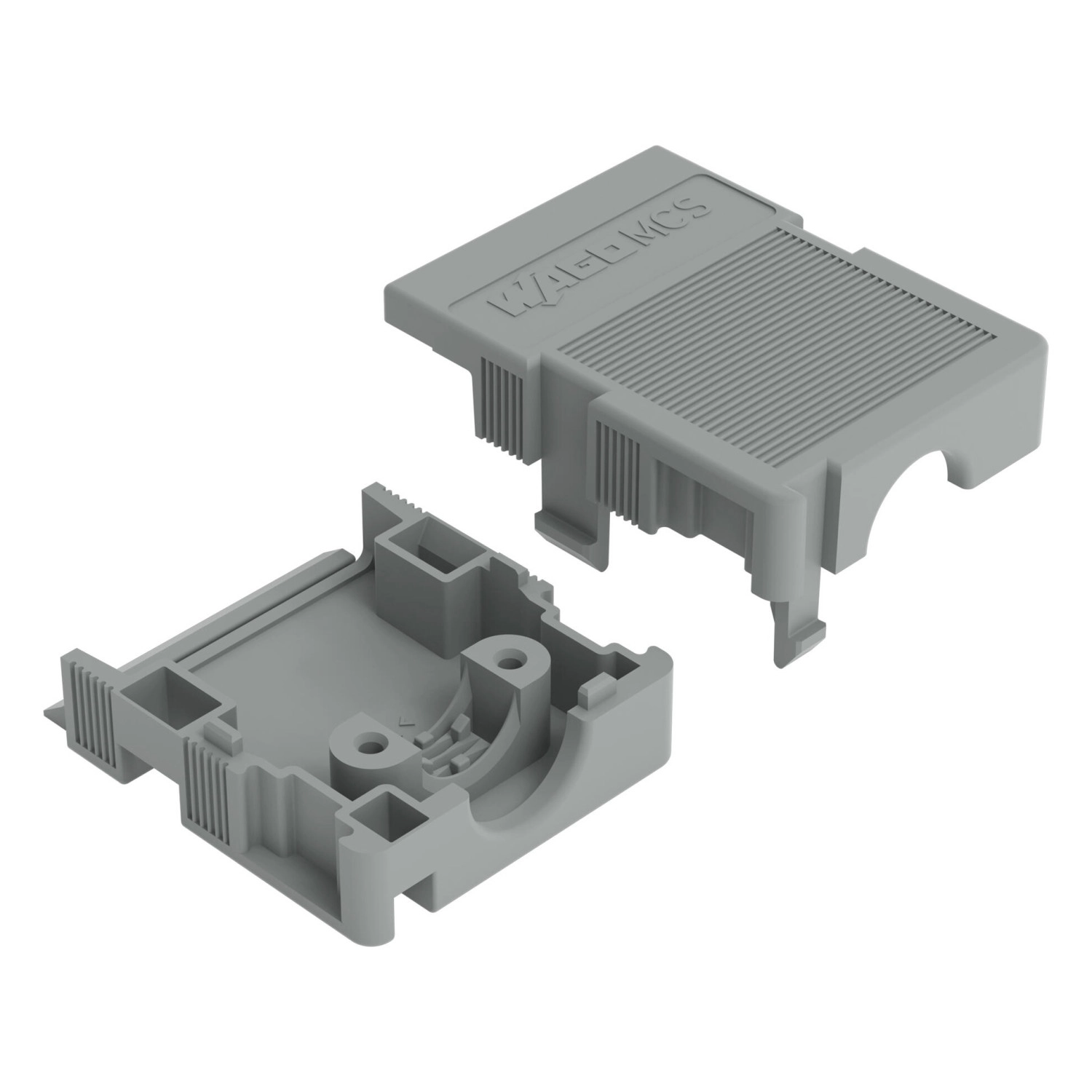

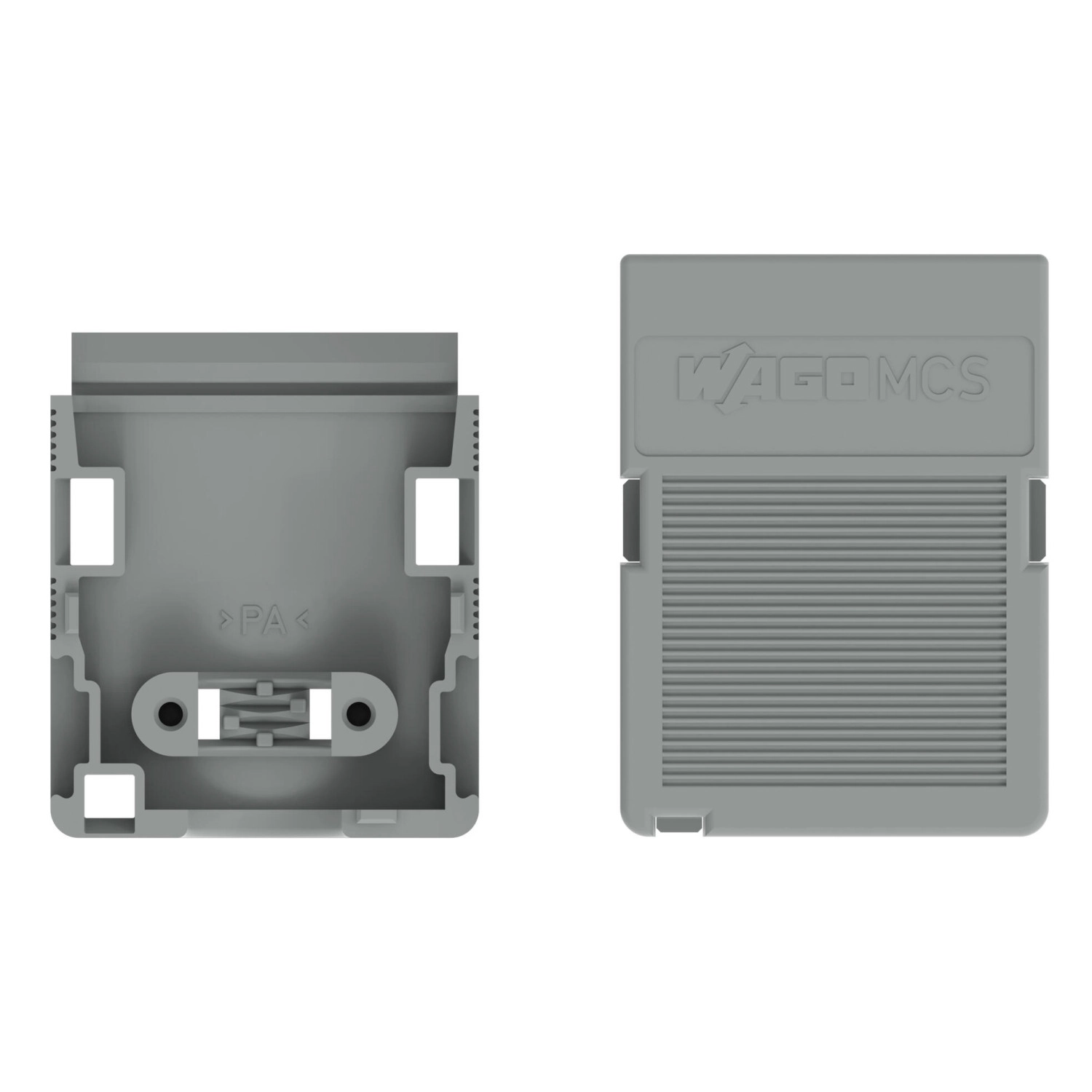

A Wago 232-664 szürke, kétrészes tehermentesítő készülékház standard anya- és apacsatlakozókhoz készül. Négy pólushoz és 7,5 mm lábtávolsághoz tartozik; saját mérete 30,5 × 17,5 × 33 mm. Egy hátoldali kábelkimenete van, kábelbilinccsel is használható.
Műszaki és anyagadatok
| Kivitel | Kétrészes tehermentesítő készülékház standard anya- és apacsatlakozókhoz |
|---|---|
| Pólusszám | 4 |
| Lábtávolság | 7,5 mm / 0,295 inch |
| Szélesség | 30,5 mm / 1,201 inch |
| Magasság | 17,5 mm / 0,689 inch |
| Mélység | 33 mm / 1,299 inch |
| Kábelkimenet | Egy hátoldali kábelkimenet |
| Kábelrögzítés | Kábelbilinccsel is használható |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid, PA66 |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,245 MJ |
| Tömeg | 7,1 g |
Alkalmazási feltételek és forráseltérések
| Saját méretek és családi rajz | A 4 pólusú termék geometriai táblázata 30,5 × 17,5 × 33 mm méretet ad meg. A több csatlakozóváltozatot bemutató rajz külön L1–L5 és D jelöléseket használ; ezek nem helyettesítik a saját szélesség- és mélységadatot. A rajz L4 =85,0 mm és L5 =54,0 mm adata nem a 4 pólusú ház 30,5 mm szélességének és 33 mm mélységének másik megadása. |
|---|---|
| Kábelrögzítési családfeltételek | A kezelési ábra szerint a 2–3 pólusú kivitelek csak legfeljebb 3,6 mm széles kábelkötegelőhöz alkalmasak; a 4–16 pólusú kivitelek kábelbilinccsel használhatók, fedéllel szállítva. A jelen 4 pólusú termék a második csoporthoz tartozik. |
| Ábrázolt csatlakozó | A szerelési kép a tehermentesítő házat CAGE CLAMP csatlakozástechnikájú apacsatlakozóval mutatja. Az ábra nem ad külön vezeték-keresztmetszetet, csupaszolási hosszt vagy meghúzási nyomatékot a házhoz. |
| Kábelkötegelő és szerszám | A gyártói megjegyzés szerint kábelkötegelőt és kötegelőszerszámot a WAGO nem kínál a bemutatott összeállításhoz. |
| Jelölők mérete | A kiegészítőlistában szereplő 5–5,2 mm és 5–17,5 mm a jelölők nyújthatóságához, illetve a jelölhető sorkapcsok szélességéhez tartozik, nem a ház saját mérete. |
Opcionális kiegészítők
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
|---|---|
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 209-177 | Kábelbilincs; tehermentesítő lapokhoz; 4-től 6 pólusig |
| 209-176 | Rögzítőcsavarok; kábelbilincsekhez; 4-től 6 pólusig |

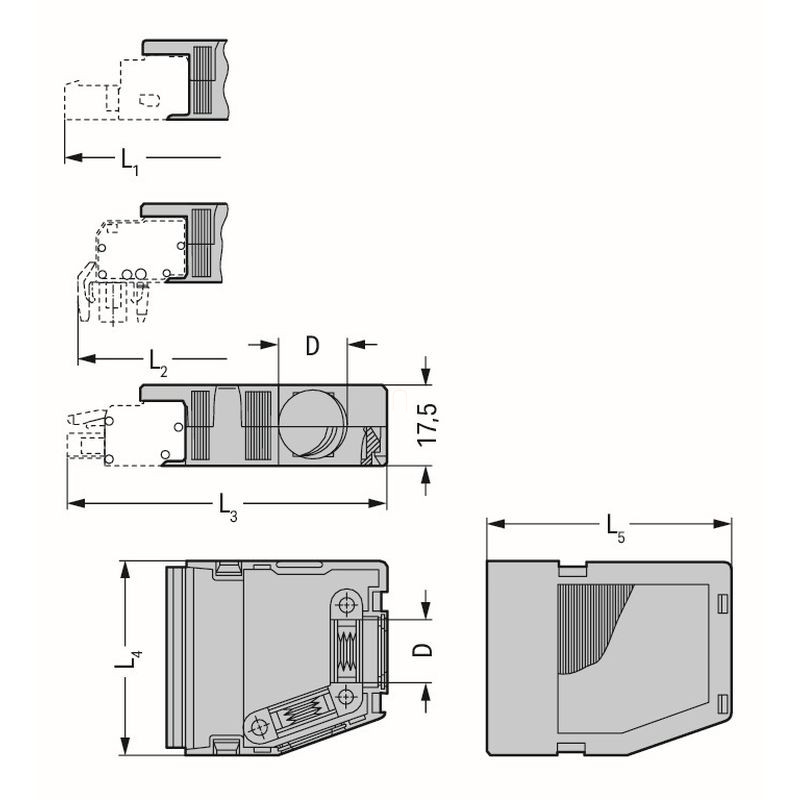

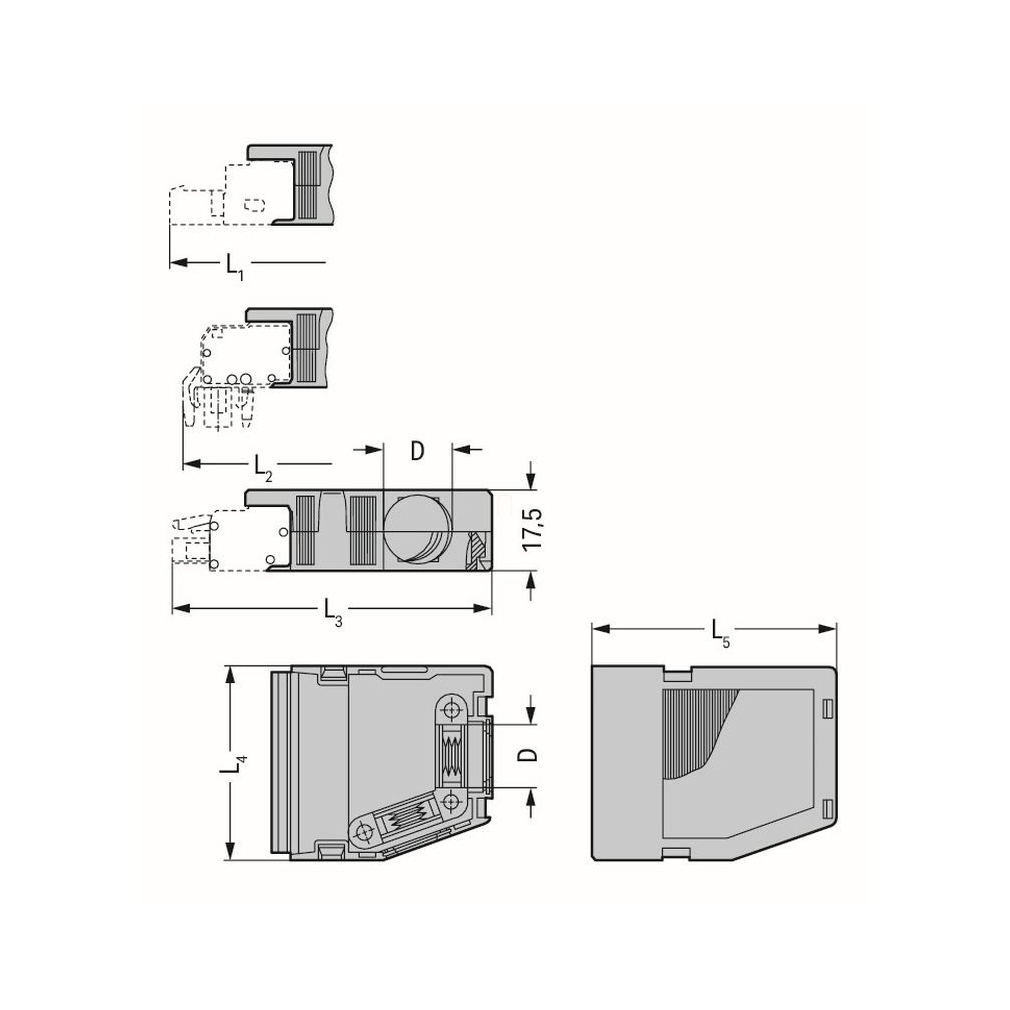

Rajzi méretjelölések
| A gyártói rajz D jelölése | Legfeljebb 14 mm vezetékátmérő |
|---|---|
| L1 | 71,5 mm |
| L2 | 68,0 mm |
| L3 | 70,5 mm |
| L4 | 85,0 mm |
| L5 | 54,0 mm |
| Rajzi magasság | 17,5 mm |
Hajózási tanúsítvány
| ABS | American Bureau of Shipping; 24-0095975-PDA |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány pólushoz tartozik?
4 pólushoz, 7,5 mm lábtávolsággal.
Mekkora a saját szélessége és mélysége?
30,5 mm széles és 33 mm mély.
Hogyan zárható a nem használt kábelkimenet?
A fedél bepattintásával.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
4
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
232-664
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
9,7 g/db
Cikkszám
4017332371827
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 232-664 tehermentesítő készülékház anya- és apacsatlakozókhoz, 2 részes, 7,5 mm lábtávolságú, 4 pólusú, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 232-664 |
| GTIN / EAN | 4017332371827 |
| Terméktípus | Tehermentesítő készülékház |
Műszaki és anyagadatok
| Kivitel | Kétrészes tehermentesítő készülékház standard anya- és apacsatlakozókhoz |
|---|---|
| Pólusszám | 4 |
| Lábtávolság | 7,5 mm / 0,295 inch |
| Szélesség | 30,5 mm / 1,201 inch |
| Magasság | 17,5 mm / 0,689 inch |
| Mélység | 33 mm / 1,299 inch |
| Kábelkimenet | Egy hátoldali kábelkimenet |
| Kábelrögzítés | Kábelbilinccsel is használható |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid, PA66 |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,245 MJ |
| Tömeg | 7,1 g |
Alkalmazási feltételek és forráseltérések
| Saját méretek és családi rajz | A 4 pólusú termék geometriai táblázata 30,5 × 17,5 × 33 mm méretet ad meg. A több csatlakozóváltozatot bemutató rajz külön L1–L5 és D jelöléseket használ; ezek nem helyettesítik a saját szélesség- és mélységadatot. A rajz L4 =85,0 mm és L5 =54,0 mm adata nem a 4 pólusú ház 30,5 mm szélességének és 33 mm mélységének másik megadása. |
|---|---|
| Kábelrögzítési családfeltételek | A kezelési ábra szerint a 2–3 pólusú kivitelek csak legfeljebb 3,6 mm széles kábelkötegelőhöz alkalmasak; a 4–16 pólusú kivitelek kábelbilinccsel használhatók, fedéllel szállítva. A jelen 4 pólusú termék a második csoporthoz tartozik. |
| Ábrázolt csatlakozó | A szerelési kép a tehermentesítő házat CAGE CLAMP csatlakozástechnikájú apacsatlakozóval mutatja. Az ábra nem ad külön vezeték-keresztmetszetet, csupaszolási hosszt vagy meghúzási nyomatékot a házhoz. |
| Kábelkötegelő és szerszám | A gyártói megjegyzés szerint kábelkötegelőt és kötegelőszerszámot a WAGO nem kínál a bemutatott összeállításhoz. |
| Jelölők mérete | A kiegészítőlistában szereplő 5–5,2 mm és 5–17,5 mm a jelölők nyújthatóságához, illetve a jelölhető sorkapcsok szélességéhez tartozik, nem a ház saját mérete. |
Opcionális kiegészítők
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
|---|---|
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 209-177 | Kábelbilincs; tehermentesítő lapokhoz; 4-től 6 pólusig |
| 209-176 | Rögzítőcsavarok; kábelbilincsekhez; 4-től 6 pólusig |
Rajzi méretjelölések
| A gyártói rajz D jelölése | Legfeljebb 14 mm vezetékátmérő |
|---|---|
| L1 | 71,5 mm |
| L2 | 68,0 mm |
| L3 | 70,5 mm |
| L4 | 85,0 mm |
| L5 | 54,0 mm |
| Rajzi magasság | 17,5 mm |
Hajózási tanúsítvány
| ABS | American Bureau of Shipping; 24-0095975-PDA |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-92 |
| eCl@ss 9.0 | 27-44-04-92 |
| ETIM 9.0 | EC002848 |
| ETIM 10.0 | EC002848 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 232-664 tehermentesítő készülékház anya- és apacsatlakozókhoz, 2 részes, 7,5 mm lábtávolságú, 4 pólusú, szürke használati útmutató
Kábelrögzítés alkalmazási köre
| Kábelrögzítési családfeltételek | A kezelési ábra szerint a 2–3 pólusú kivitelek csak legfeljebb 3,6 mm széles kábelkötegelőhöz alkalmasak; a 4–16 pólusú kivitelek kábelbilinccsel használhatók, fedéllel szállítva. A jelen 4 pólusú termék a második csoporthoz tartozik. |
|---|---|
| Ábrázolt csatlakozó | A szerelési kép a tehermentesítő házat CAGE CLAMP csatlakozástechnikájú apacsatlakozóval mutatja. Az ábra nem ad külön vezeték-keresztmetszetet, csupaszolási hosszt vagy meghúzási nyomatékot a házhoz. |
| Kábelkötegelő és szerszám | A gyártói megjegyzés szerint kábelkötegelőt és kötegelőszerszámot a WAGO nem kínál a bemutatott összeállításhoz. |
Nem használt kábelkimenet lezárása
1
Pattintsd a fedelet a nem használt kábelkimenetbe.
Szétszerelés
A tehermentesítő ház szétszerelése csak működtetőszerszámmal lehetséges, például 210-719 típussal.

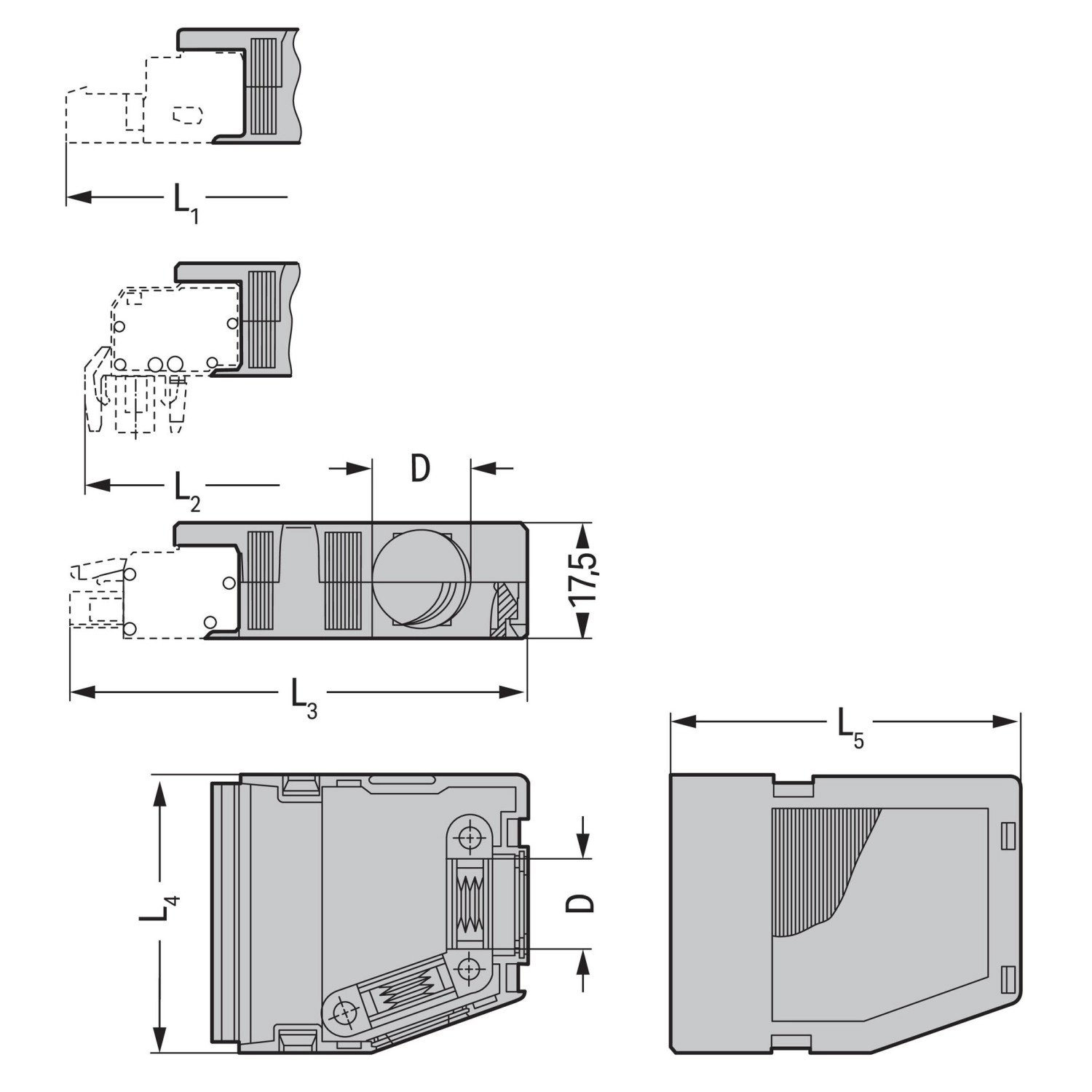

Rajzi és saját méretek
| A gyártói rajz D jelölése | Legfeljebb 14 mm vezetékátmérő |
|---|---|
| L1 | 71,5 mm |
| L2 | 68,0 mm |
| L3 | 70,5 mm |
| L4 | 85,0 mm |
| L5 | 54,0 mm |
| Rajzi magasság | 17,5 mm |
| Saját méretek és családi rajz | A 4 pólusú termék geometriai táblázata 30,5 × 17,5 × 33 mm méretet ad meg. A több csatlakozóváltozatot bemutató rajz külön L1–L5 és D jelöléseket használ; ezek nem helyettesítik a saját szélesség- és mélységadatot. A rajz L4 =85,0 mm és L5 =54,0 mm adata nem a 4 pólusú ház 30,5 mm szélességének és 33 mm mélységének másik megadása. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
