Wago 210-808 címkék Smart Printerhez, 9,5 × 25 mm, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

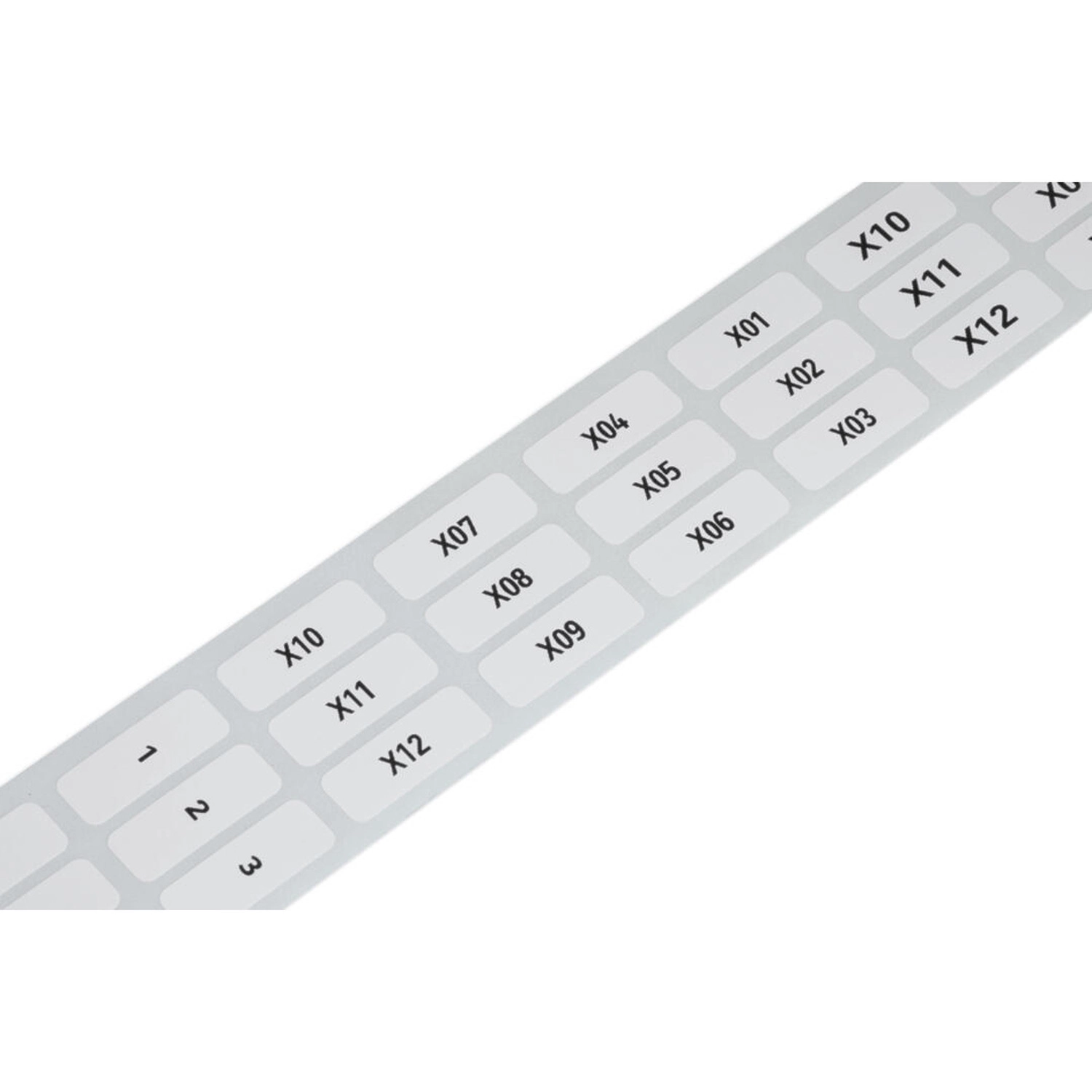

A Wago 210-808 fehér, felirat nélküli poliészter címke Smart Printer termotranszfer nyomtatóhoz készült. Jelölőfelülete 9,5 × 25 mm, anyagvastagsága 0,1 mm. A tekercsen 1500 címke található két sorban; rögzítése akrilátragasztóval történik.
Kialakítás és műszaki adatok
| Jelölési módszer | Termotranszfer |
|---|---|
| Jelöléstechnika | felirat nélkül |
| Összeszerelés | Tekercs |
| Előre összeszerelt | 1 500 címke/tekercs; 2 sor |
| Készülék jelölés | Smart Printer (termotranszfer nyomtató) |
| Mélység | 0,1 mm |
| Jelölőfelület | 9,5 x 25 mm |
| Rögzítés típusa | Ragasztás |
| Szín | fehér |
| Anyag | Poliészter |
| UV-álló | EN60068-2-5:2010, B. eljárás |
| Ragasztással kapcsolatos információk | Akrilát |
| Halogénmentes | Igen |
| Tömeg | 82,7 g |
| Tűzterhelés | 0 MJ |
| Környezeti hőmérséklet (tárolási) | +10 … +21 °C |
| Környezeti hőmérséklet (működés közben) | -40 … +150 °C |
| Relatív páratartalom | 40 … 50 % |
| Kenési ellenállás | A 258-5005 tintaszalaggal együtt |
| Anyagbevezetés | Címketekercs-tartó a WAGO Smart Printer termotranszfer nyomtatóban |
| Szükséges nyomtatóhenger | 258-5006 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Opcionális kiegészítők
| 209-114 | Védőlap; átlátszó |
|---|
Szükséges nyomtatóhenger
| 258-5006 | A címkeanyaghoz előírt henger |
|---|
Nyomtatási feltétel
| Szalag | A kenési ellenállás a 258-5005 tintaszalaggal együtt érvényes. |
|---|---|
| Printing darkness | 12 feletti érték károsíthatja a festékszalagot. |
| Szoftverkörnyezet | WAGO Smart Script jelölőszoftver; az útmutató 003/08.2020 kiadása a 4.2 verziótól érvényes kezelőfelületet mutatja be. |
Csomagolás
| Csomagolási mennyiség | 1 db |
|---|---|
| Csomagolás típusa | Doboz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány címke van egy tekercsen?
1500 címke, két sorban.
Melyik tintaszalaggal érvényes a kenési ellenállás?
A 258-5005 tintaszalaggal.
Milyen nyomtatási módszerhez való?
Smart Printer termotranszfer nyomtatáshoz.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 210-808 címkék Smart Printerhez, 9,5 × 25 mm, fehér műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 210-808 |
| GTIN / EAN | 4050821632665 |
| Terméktípus | Smart Printer termotranszfer címke |
Kialakítás és műszaki adatok
| Jelölési módszer | Termotranszfer |
|---|---|
| Jelöléstechnika | felirat nélkül |
| Összeszerelés | Tekercs |
| Előre összeszerelt | 1 500 címke/tekercs; 2 sor |
| Készülék jelölés | Smart Printer (termotranszfer nyomtató) |
| Mélység | 0,1 mm |
| Jelölőfelület | 9,5 x 25 mm |
| Rögzítés típusa | Ragasztás |
| Szín | fehér |
| Anyag | Poliészter |
| UV-álló | EN60068-2-5:2010, B. eljárás |
| Ragasztással kapcsolatos információk | Akrilát |
| Halogénmentes | Igen |
| Tömeg | 82,7 g |
| Tűzterhelés | 0 MJ |
| Környezeti hőmérséklet (tárolási) | +10 … +21 °C |
| Környezeti hőmérséklet (működés közben) | -40 … +150 °C |
| Relatív páratartalom | 40 … 50 % |
| Kenési ellenállás | A 258-5005 tintaszalaggal együtt |
| Anyagbevezetés | Címketekercs-tartó a WAGO Smart Printer termotranszfer nyomtatóban |
| Szükséges nyomtatóhenger | 258-5006 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39199080888 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 14111537 |
|---|---|
| eCl@ss 10.0 | 27-40-06-29 |
| eCl@ss 9.0 | 27-40-06-29 |
| ETIM 9.0 | EC001288 |
| ETIM 10.0 | EC001288 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.04.03. |
|---|
Opcionális kiegészítők
| 209-114 | Védőlap; átlátszó |
|---|
Szükséges nyomtatóhenger
| 258-5006 | A címkeanyaghoz előírt henger |
|---|
Nyomtatási feltétel
| Szalag | A kenési ellenállás a 258-5005 tintaszalaggal együtt érvényes. |
|---|---|
| Printing darkness | 12 feletti érték károsíthatja a festékszalagot. |
| Szoftverkörnyezet | WAGO Smart Script jelölőszoftver; az útmutató 003/08.2020 kiadása a 4.2 verziótól érvényes kezelőfelületet mutatja be. |
Csomagolás
| Csomagolási mennyiség | 1 db |
|---|---|
| Csomagolás típusa | Doboz |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 210-808 címkék Smart Printerhez, 9,5 × 25 mm, fehér használati útmutató
Smart Script jelölőszoftverrel végzett kezelés; a bemutatott kezelőfelület a 4.2 verziótól alkalmazható, 003/08.2020 kiadás szerint.
Nyomtató és anyag előkészítése
Használd a 258-5006 hengert.
A készülékházon és az érzékelőn lévő háromszög csúcsa pontosan egymás felé mutasson.
Töltsd be a nyomtatási anyagot, és igazítsd a vezetőt az anyag szélességéhez. Az optimális beállítás: 1 mm + anyagszélesség + 1 mm.
Projekt létrehozása
Használd a szoftver legfrissebb változatát; ellenőrizd a meglévő telepítés frissességét.
Indítsd el a Smart Scriptet. A Projects szinten add meg a projektfájl tárolási helyét, majd válaszd a + New project gombot.
A New project szinten a Project name mezőben fogadd el a felajánlott nevet, vagy kattints a mezőbe és írj saját nevet. A felajánlott név az Unnamed szóból, a létrehozás dátumából és idejéből áll.
Válaszd a Select template gombot. A Templates szinten írd a 210-808 cikkszámot a Template item number mezőbe, és válaszd az anyaghoz tartozó sablont.
A New project szinten kattints a Continue creating project gombra. A munkaterületen elkezdheted a felirat és az elrendezés kialakítását.
Felirat és elemek másolása
Kattints a jelölőmezőre: az aktív mező zöld keretet kap. Írd be a feliratot.
A TAB billentyűvel fogadd el a szöveget és lépj a következő mezőre, vagy kattints másik mezőre.
Másoláshoz válaszd a Project fület, és add meg az elemek kívánt számát. Az új elemek az eredetitől jobbra jelennek meg.
Bal vagy jobb oldali hozzáadáshoz a Project fülön kattints a mezőket körülvevő világosszürke területre. A zöld keret megjelenése után tartsd lenyomva az egérgombot a + ikonon, és a felugró ablakban add meg a hozzáadandó elemek számát. Az összesített mennyiség a Total length oldalsávmezőben látható.
Automatikus számozás
Meglévő elemek alfanumerikus számozásához válaszd az Auto-Num fület, majd nyomd meg a Ctrl+A billentyűket.
Az oldalsávban módosítsd a feliratozási értékeket és beállításokat, majd válaszd az Accept gombot.
Automatikus elemhozzáadással az Auto-Num fülön válaszd az Automatic adding of elements lehetőséget, majd a Ctrl+A kijelölést. Állítsd be az oldalsáv értékeit, és válaszd az Accept gombot.
Importálás és súgó
Importálható fájltípusok: .xls, .xlsx, .txt, .csv és .dat. A ? gombbal érhető el az online súgó; a részletes funkciókat oktatóanyagok ismertetik.
Nyomtatás
A Menu menüben válaszd a Print lehetőséget; a nyomtatási ablak Ctrl+P billentyűkkel is megnyitható.
A Settings oldalsávban válaszd ki a nyomtatót és a példányszámot, majd kattints a Print gombra.
Kalibrálás
Ha a nyomtató kalibrálása nem egyezik a jelölőanyaggal, a feladat megáll, és megjelenik a Recalibrate? párbeszédablak.
| Cancel | Megszakítja a nyomtatási feladatot. |
|---|---|
| Print anyway | A párbeszédablak jelzését felülírva elindítja a nyomtatást. |
| Calibrate | Megszakítja a feladatot, és kalibrálja a nyomtatót a behelyezett jelölőanyaghoz és a projekthez. |
Nyomtatási minőség javítása
A Print ablak Settings oldalsávjában korrigálható a függőlegesen vagy vízszintesen eltolódott, illetve halvány vagy hiányos felirat.
| Vertical Offset (mm) növelése | A felirat felfelé mozdul. |
|---|---|
| Vertical Offset (mm) csökkentése | A felirat lefelé mozdul. |
| Horizontal Offset (mm) növelése | A felirat jobbra mozdul. |
| Horizontal Offset (mm) csökkentése | A felirat balra mozdul; a leírt környezet firmware-je 1.UW7U. |
| Printing darkness csökkentése | A felirat világosabb lesz. |
| Festékszalag védelme | 12 feletti Printing darkness érték károsíthatja a festékszalagot. |
Végezz próbanyomtatásokat, hogy a nyomtató beállítsa és érvényesítse a korrekciós értékeket.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
