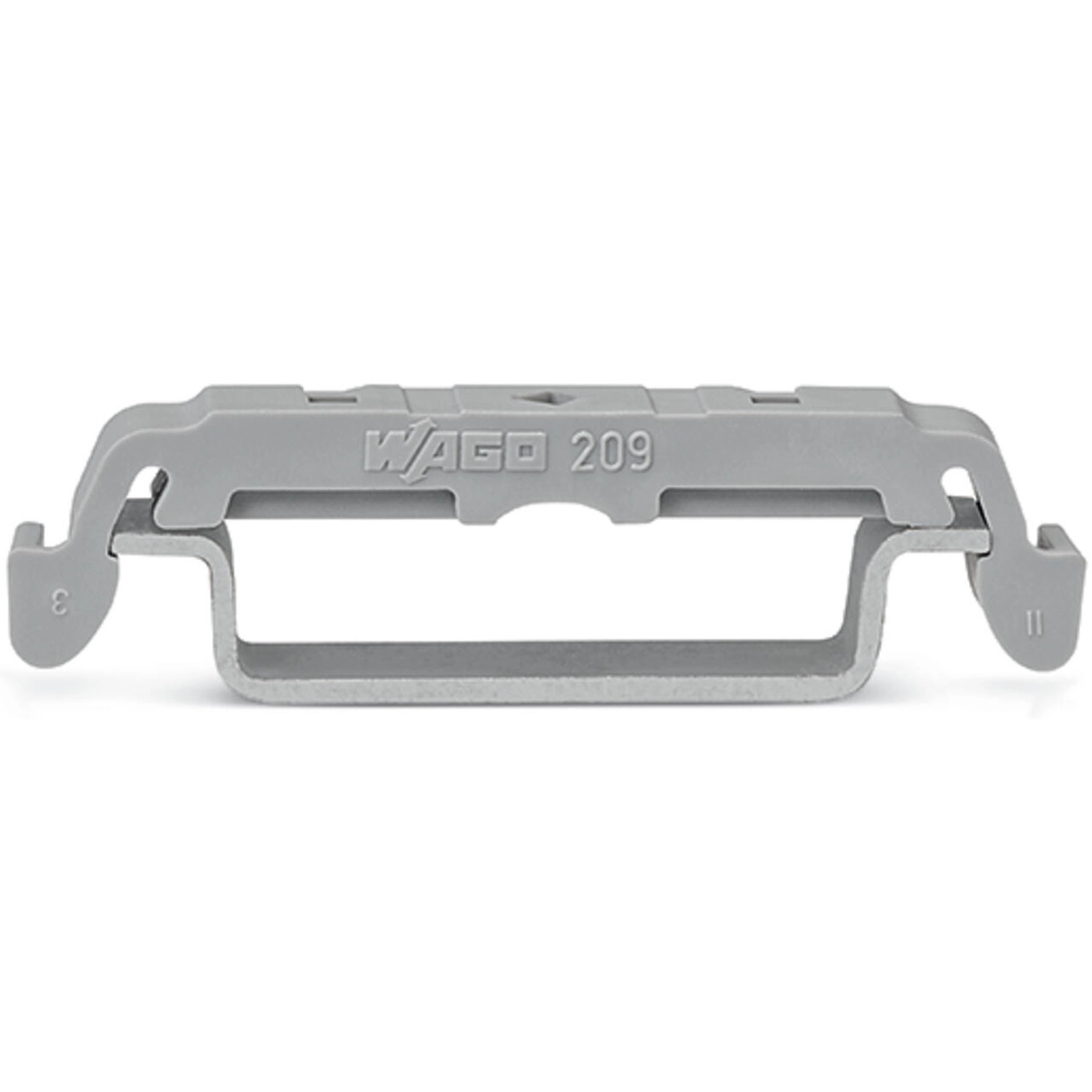

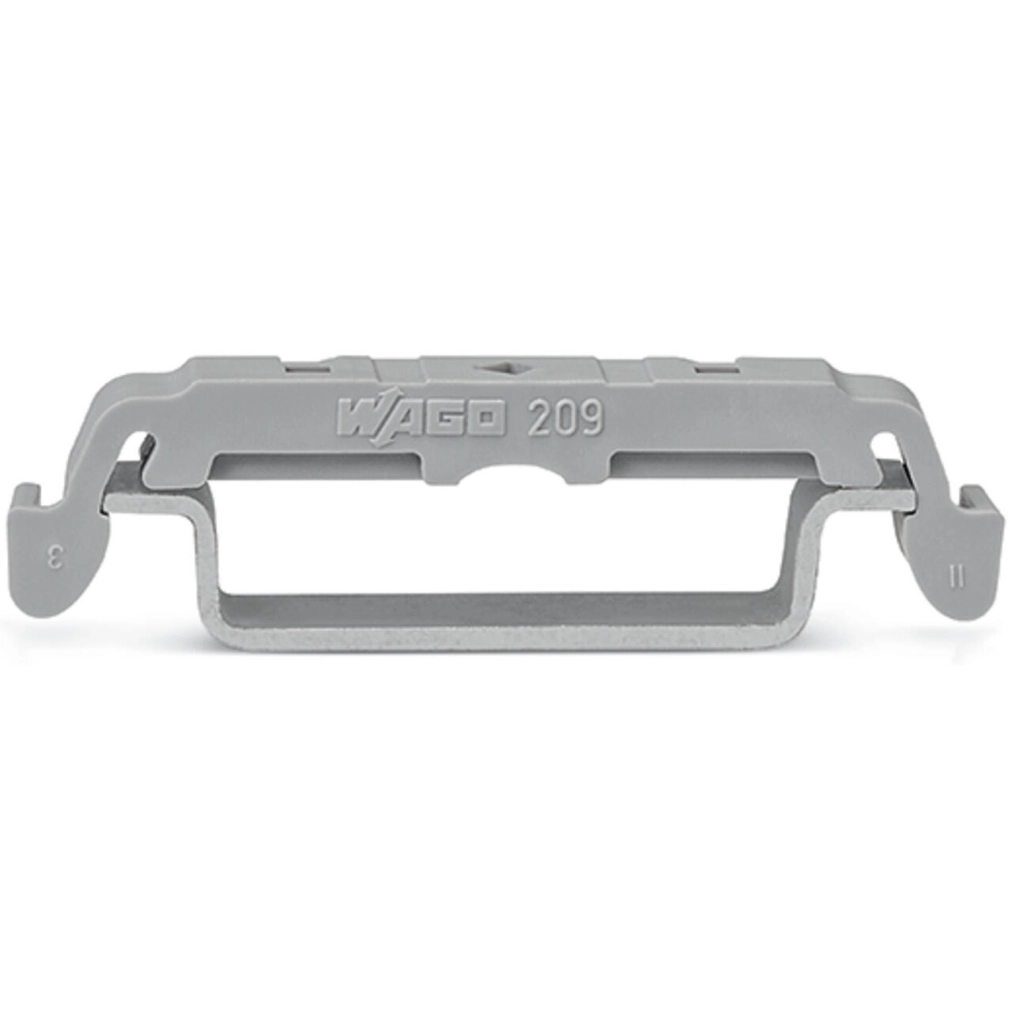

Wago 209-120 rögzítőláb bepattintható rögzítőlábú sorkapcsokhoz és relémodulok szereléséhez, 6,4 mm széles, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 209-120 szürke rögzítőláb relémodulok szereléséhez, bepattintható kialakítással és DIN35-sínhez megadott rögzítéssel. Szélessége 6,4 mm, tömege 1,1 g.
Kialakítás és műszaki adatok
| Kivitel | Sorkapocsra rögzíthető rögzítőláb |
|---|---|
| Szélesség | 6,4 mm / 0,252 inch |
| Magasság a műszaki táblázatban | 42,3 mm / 1,665 inch |
| Mélység a műszaki táblázatban | 10,8 mm / 0,425 inch |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,032 MJ |
| Tömeg | 1,1 g |
| Rajzi teljes vízszintes méret | 42,4 mm; a táblázat magasságként 42,3 mm-t ad meg |
| Rajzi vízszintes részméret | 34,6 mm |
| Rajzi rögzítési osztás | 18 mm |
| Rajzi részméret | 0,6 mm |
| Rögzítés típusa | DIN35 kalapsín |
| Mélység a DIN-sín felső részétől | 4,8 mm / 0,188 inch |
| Alkalmazás | Relémodulok szereléséhez; bepattintható rögzítőlábas anya-/apacsatlakozókhoz, szerelőlapra rögzítéshez |
| Rajzi további részméretek | 4,6 mm; 3,2 mm; 6,4 mm |
| Mélység rajzi és táblázati megadása | A rajz 10,7 mm-t, a műszaki táblázat 10,8 mm-t tüntet fel. A két megadás külön szerepel. |
| Rögzítőlábak távolsága | Kb. 25–30 mm |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Mellékelt tartozék
| 209-119 | Rögzítőcsavar a 209-120 rögzítőlábhoz; a termékhez tartozik |
|---|
Csomagolás
| Csomagolási mennyiség | 500 (25) db |
|---|---|
| Csomagolás típusa | Doboz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen anyagból készült?
Poliamidból (PA66); anyagcsoport I, UL94 V0.
Mekkora a szélessége?
6,4 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 209-120 rögzítőláb bepattintható rögzítőlábú sorkapcsokhoz és relémodulok szereléséhez, 6,4 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 209-120 |
| GTIN / EAN | 4017332272421 |
| Terméktípus | Bepattintható rögzítőláb |
Kialakítás és műszaki adatok
| Kivitel | Sorkapocsra rögzíthető rögzítőláb |
|---|---|
| Szélesség | 6,4 mm / 0,252 inch |
| Magasság a műszaki táblázatban | 42,3 mm / 1,665 inch |
| Mélység a műszaki táblázatban | 10,8 mm / 0,425 inch |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,032 MJ |
| Tömeg | 1,1 g |
| Rajzi teljes vízszintes méret | 42,4 mm; a táblázat magasságként 42,3 mm-t ad meg |
| Rajzi vízszintes részméret | 34,6 mm |
| Rajzi rögzítési osztás | 18 mm |
| Rajzi részméret | 0,6 mm |
| Rögzítés típusa | DIN35 kalapsín |
| Mélység a DIN-sín felső részétől | 4,8 mm / 0,188 inch |
| Alkalmazás | Relémodulok szereléséhez; bepattintható rögzítőlábas anya-/apacsatlakozókhoz, szerelőlapra rögzítéshez |
| Rajzi további részméretek | 4,6 mm; 3,2 mm; 6,4 mm |
| Mélység rajzi és táblázati megadása | A rajz 10,7 mm-t, a műszaki táblázat 10,8 mm-t tüntet fel. A két megadás külön szerepel. |
| Rögzítőlábak távolsága | Kb. 25–30 mm |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121702 |
|---|---|
| eCl@ss 10.0 | 27-14-11-92 |
| eCl@ss 9.0 | 27-14-11-92 |
| ETIM 9.0 | EC002848 |
| ETIM 10.0 | EC002848 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Mellékelt tartozék
| 209-119 | Rögzítőcsavar a 209-120 rögzítőlábhoz; a termékhez tartozik |
|---|
Csomagolás
| Csomagolási mennyiség | 500 (25) db |
|---|---|
| Csomagolás típusa | Doboz |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 209-120 rögzítőláb bepattintható rögzítőlábú sorkapcsokhoz és relémodulok szereléséhez, 6,4 mm széles, szürke használati útmutató
Rögzítőláb rápattintása
Pattintsd rá a 209-120 rögzítőlábat a sorkapocssávra. A rögzítőlábak közötti távolság körülbelül 25–30 mm legyen.
Sorkapocssáv kialakítása
A bepattintható lábakkal kialakított sorkapocssáv DIN35-sínhez való.
