Wago 2007-8811 2 vezetékes bontható/teszt sorkapocs, például feszültségváltó köréhez, érintésvédett vizsgálóaljzatok, 4 mm átmérőjű vizsgálódugóhoz, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 6 mm², Push-in CAGE CLAMP®, szürke
RRP:3 432 Ft/db
3 190 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 824 Ft/db
nettó 2 224 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

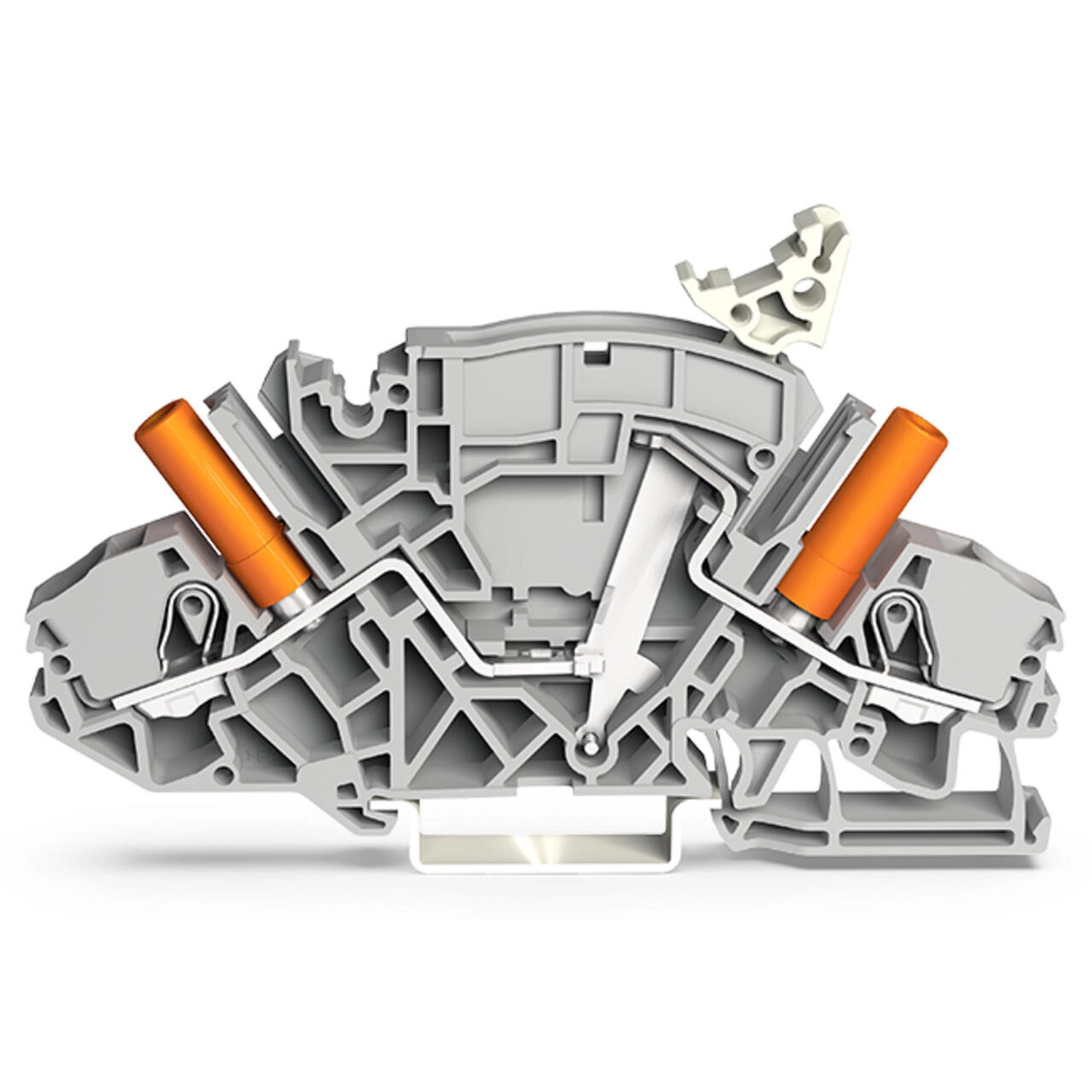

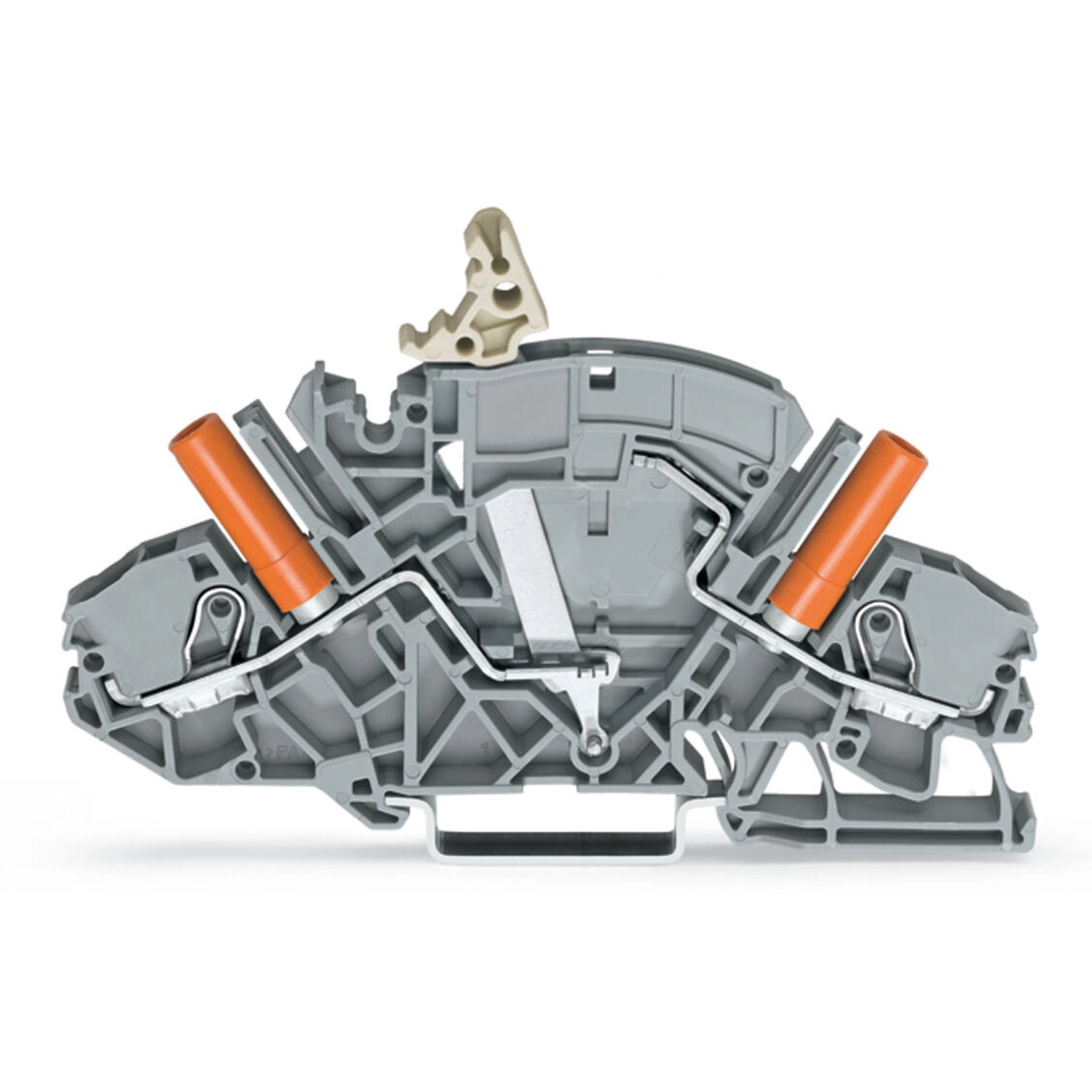

Feszültségváltó-sorkapocs, 2007-es sorozat, szürke. A Wago 2007-8811 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 13–15 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Mindezt a dugaszolható kialakítás teszi lehetővé. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–10 mm². Kompakt méretek. 2 csatlakozási pont. Kezelőszerszámos működtetés. Tartósan biztonságos csatlakozások.
A Wago 2007-8811 szürke kétvezetékes bontó/vizsgáló sorkapocs feszültségváltókhoz 6 mm² névleges keresztmetszettel és Push-in CAGE CLAMP csatlakozással készül. DIN 35 sínre rögzíthető, szélessége 8 mm, a vezeték csupaszolási hossza 13–15 mm.
Villamos adatok és feltételeik
| IEC/EN 60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 30 A |
|---|---|
| IEC/EN 60664-1; III/2 és II/2 | A feszültség, impulzusfeszültség és névleges áram helyén – szerepel. |
| UL 1059; B és C felhasználási csoport | 300 V; 30 A mindkét csoportban |
| UL 1059; D felhasználási csoport | 300 V; 10 A |
| CSA 22.2 No 158; B és C felhasználási csoport | 300 V; 30 A mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | 300 V; 10 A |
| Veszteségi teljesítmény potenciálonként | 0,702 W |
| A veszteségi adat névleges árama | 30 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 2 |
| Áthidalási pozíciók száma | 2 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 6 mm² / 10 AWG |
| Tömör rézvezető | 0,5–10 mm² / 20–8 AWG |
| Tömör rézvezető; közvetlen push-in bekötés | 1–10 mm² / 14–8 AWG |
| Finom elemi szálas rézvezető | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas rézvezető; szigetelés nélküli érvéghüvellyel | 1,5–6 mm² / 16–10 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 2,5–6 mm² / 16–10 AWG |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 8 mm / 0,315 inch |
|---|---|
| Magasság | 99,6 mm / 3,921 inch |
| Mélység a DIN-sín felső élétől | 65,3 mm / 2,571 inch |
| Rögzítés | DIN 35 sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Vizsgálóhüvely színe | Narancssárga |

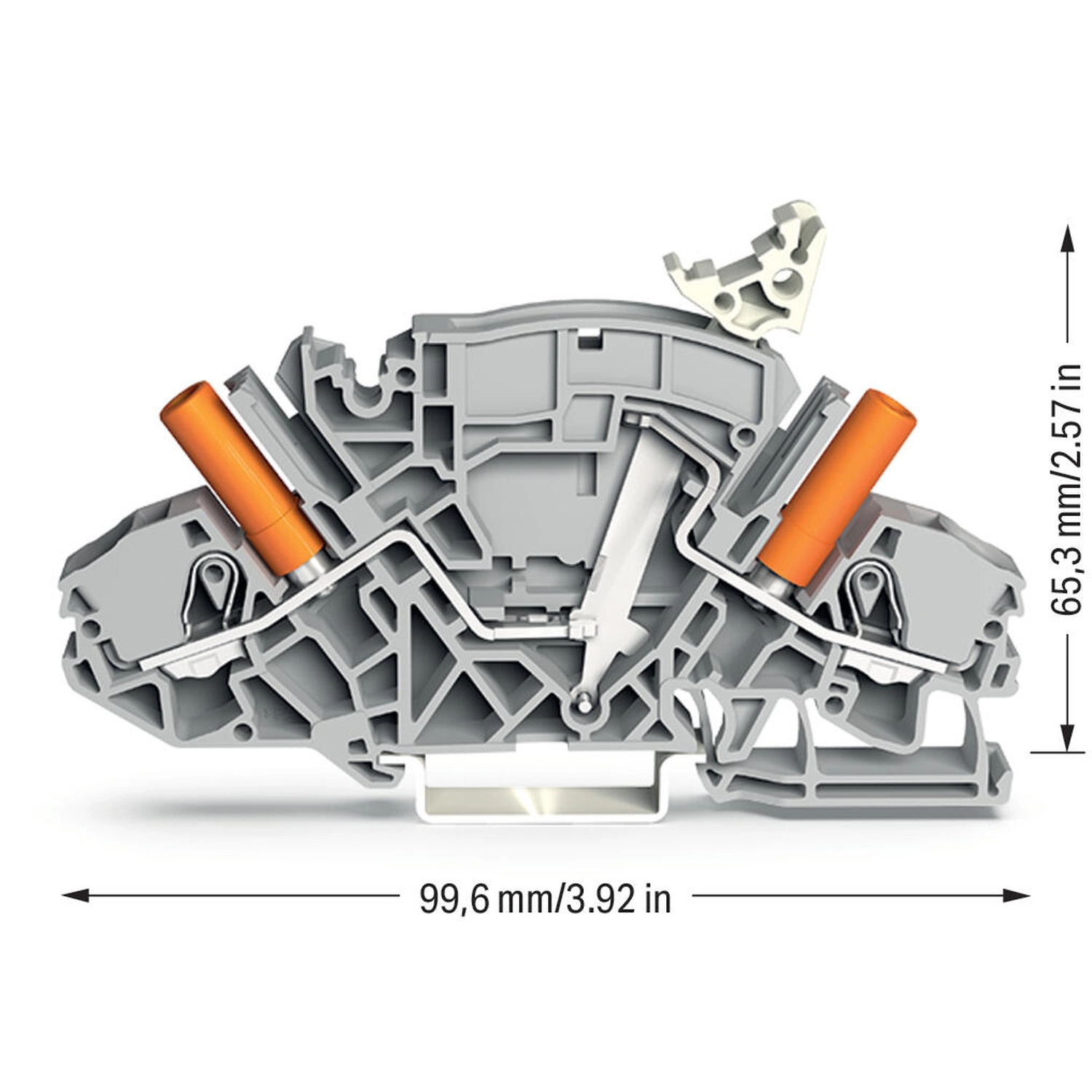

| Méretábra vízszintes mérete | 99,6 mm / 3,92 inch |
| Méretábra függőleges mérete | 65,3 mm / 2,57 inch |
| Vizsgálóhüvely | Érintésbiztos; 4 mm átmérőjű |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,381 MJ |
| Tömeg | 27,9 g |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-8021 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 No. 158 70009679 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-131652 |
| UL | UL International Germany GmbH UL 1059 E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
| 2007-8892 | Véglap; 1,5 mm vastag; plombálási lehetőség nélkül; narancssárga |
|---|---|
| 2007-8891 | Véglap; 1,5 mm vastag; plombálási lehetőség nélkül; szürke |
| 2007-8894 | Véglap; 1,5 mm vastag; plombálási lehetőséggel; narancssárga |
| 2007-8893 | Véglap; 1,5 mm vastag; plombálási lehetőséggel; szürke |
Opcionális kiegészítők
| 282-440 | Áthidaló; 10 irányú; szigetelt; narancssárga |
|---|---|
| 282-432 | Áthidaló; 2 irányú; szigetelt; narancssárga |
| 282-432/100-000 | Áthidaló; 2 irányú; szigetelt; narancssárga |
| 282-433 | Áthidaló; 3 irányú; szigetelt; narancssárga |
| 282-433/100-000 | Áthidaló; 3 irányú; szigetelt; narancssárga |
| 282-434 | Áthidaló; 4 irányú; szigetelt; narancssárga |
| 282-434/100-000 | Áthidaló; 4 irányú; szigetelt; narancssárga |
| 282-435 | Áthidaló; 5 irányú; szigetelt; narancssárga |
| 282-436 | Áthidaló; 6 irányú; szigetelt; narancssárga |
| 282-437 | Áthidaló; 7 irányú; szigetelt; narancssárga |
| 282-438 | Áthidaló; 8 irányú; szigetelt; narancssárga |
| 282-439 | Áthidaló; 9 irányú; szigetelt; narancssárga |
| 282-435/011-000 | Áthidaló; szigetelt; narancssárga |
| 282-435/300-000 | Áthidaló; szigetelt; narancssárga |
| 282-435/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-436/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-436/304-000 | Áthidaló; szigetelt; narancssárga |
| 282-437/011-000 | Áthidaló; szigetelt; narancssárga |
| 282-437/012-000 | Áthidaló; szigetelt; narancssárga |
| 282-438/300-000 | Áthidaló; szigetelt; narancssárga |
| 282-438/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-439/011-000 | Áthidaló; szigetelt; narancssárga |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2006-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 210-254 | többszörös összekötéshez; retesz többszörös összekötéshez; 1 m hosszú; átlátszó |
| 282-881 | Összekötő fedél; retesz többszörös összekötéshez; 1 pólusú; átlátszó |
| 282-882 | Összekötő fedél; retesz többszörös összekötéshez; 2 pólusú; átlátszó |
| 282-883 | Összekötő fedél; retesz többszörös összekötéshez; 3 pólusú; átlátszó |
| 282-884 | Összekötő fedél; retesz többszörös összekötéshez; 4 pólusú; átlátszó |
| 282-885 | Összekötő fedél; retesz többszörös összekötéshez; 5 pólusú; átlátszó |
| 282-886 | Összekötő fedél; retesz többszörös összekötéshez; 6 pólusú; átlátszó |
| 282-887 | Összekötő fedél; retesz többszörös összekötéshez; 7 pólusú; átlátszó |
| 282-888 | Összekötő fedél; retesz többszörös összekötéshez; 8 pólusú; átlátszó |
| 2007-8899 | Reteszelő; leválasztóhoz; sárga |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Kezelés és jelölés
| Közvetlen vezetékcsatlakoztatás | A tömör és az érvéghüvelyes finom elemi szálas vezeték közvetlen push-in bekötése a vezetékfajtához megadott tartományban lehetséges. |
|---|---|
| Jelölés | Használj WMB jelölőrendszert vagy jelölőszalagot. |
| Transzformátoroldali közösítés | További közösítés a transzformátor oldalán is lehetséges. |
Lezáró rendszer és reteszelés
| Retesz | A retesz megakadályozza a leválasztókar véletlen működtetését; a két rovátkolt pozíció egyikébe pattan. |
|---|---|
| Összekapcsolt karok | Az egymás melletti sorkapcsok zárófedelei vagy reteszelt összekötései lehetővé teszik a leválasztókarok együttes működtetését. |
| Plombálás feltétele | 2007-8893 vagy 2007-8894 vég- és elválasztólappal plombálás alkalmazható, ha a leválasztókar az I. működési pozícióban van. |
| Többpólusú reteszelés | A reteszelt összekötés mechanikusan zárol több kart a többpólusú kapcsolási alkalmazásokban. |
Feszültségváltó vizsgálata
| Egyfázisú feszültségváltó mérőkészletének példája | 1 db 2007-8811 bontó/vizsgáló sorkapocs, 1 db 2007-8801 átmenő sorkapocs és 1 db narancssárga 2007-8892 véglap; ezenkívül zárófedél és retesz. |
|---|---|
| Feszültségváltó leválasztása | Mozgasd a leválasztókart a működési pozícióból a mérési pozícióba. |
| Feszültségmérés feltétele | A mérőműszer oldalán lévő vizsgálókontaktushoz csak az áramkör leválasztásának befejezése után csatlakoztass mérőeszközt. |
| Az ábra funkciói | Átalakítóoldal és mérőműszeroldal; vezetékbevezetés, ellenőrzőhüvely és áthidalónyílás; a leválasztókar üzemi és mérőállása. |
Környezeti megfelelőség
| REACH jelöltlistás anyag | Ólom (Lead) |
|---|---|
| CAS-szám | 7439-92-1 |
| RoHS megfelelőség | Megfelel, mentességgel (Compliant,With Exemption) |
| RoHS mentesség | 6(c) |
| SCIP bejelentési szám (Ausztria) | 99111920-15e9-4f47-b668-fa89b1d82bae |
| SCIP bejelentési szám (Belgium) | 4d6c5d09-d9df-4fcf-bc86-2be9512526da |
| SCIP bejelentési szám (Bulgária) | cb3e978f-7849-4806-a6f1-064f7d334e6b |
| SCIP bejelentési szám (Csehország) | 70e7e9cc-1c20-4ce8-bed1-a6b1f9e3213c |
| SCIP bejelentési szám (Dánia) | ca9760a0-4f32-4606-8936-747d52f874df |
| SCIP bejelentési szám (Finnország) | 985d8dee-693c-465e-b9a6-d1e9eacc75fa |
| SCIP bejelentési szám (Franciaország) | bd6254eb-6ddd-433f-b998-aecde4d15293 |
| SCIP bejelentési szám (Németország) | 98088e6c-b17f-46db-99f6-d2bcf98e83f0 |
| SCIP bejelentési szám (Magyarország) | ec983592-d14b-41a9-832e-ba31173293c3 |
| SCIP bejelentési szám (Olaszország) | 65c68b77-f374-4b3f-90f9-a67c64922138 |
| SCIP bejelentési szám (Hollandia) | ff3bfbad-ef37-4b64-93b5-25bfca5134db |
| SCIP bejelentési szám (Lengyelország) | 54586fa6-bfa1-4331-92ea-0aea3dd7f82e |
| SCIP bejelentési szám (Románia) | 9dfb224a-1463-4c9a-a77f-d4d8137c9578 |
| SCIP bejelentési szám (Svédország) | c9b09a63-1240-4086-8b28-415652f83ac5 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
13–15 mm.
Mekkora a szélessége?
8 mm.
Milyen a csatlakozás?
Push-in CAGE CLAMP, a vezetékfajtához megadott keresztmetszeti feltételekkel.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2007-8811
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
28,01 g/db
Cikkszám
4055143074797
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2007-8811 2 vezetékes bontható/teszt sorkapocs, például feszültségváltó köréhez, érintésvédett vizsgálóaljzatok, 4 mm átmérőjű vizsgálódugóhoz, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 6 mm², Push-in CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2007-8811 |
| GTIN / EAN | 4055143074797 |
| Terméktípus | Kétvezetékes bontó/vizsgáló sorkapocs feszültségváltókhoz |
Villamos adatok és feltételeik
| IEC/EN 60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 30 A |
|---|---|
| IEC/EN 60664-1; III/2 és II/2 | A feszültség, impulzusfeszültség és névleges áram helyén – szerepel. |
| UL 1059; B és C felhasználási csoport | 300 V; 30 A mindkét csoportban |
| UL 1059; D felhasználási csoport | 300 V; 10 A |
| CSA 22.2 No 158; B és C felhasználási csoport | 300 V; 30 A mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | 300 V; 10 A |
| Veszteségi teljesítmény potenciálonként | 0,702 W |
| A veszteségi adat névleges árama | 30 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 2 |
| Áthidalási pozíciók száma | 2 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 6 mm² / 10 AWG |
| Tömör rézvezető | 0,5–10 mm² / 20–8 AWG |
| Tömör rézvezető; közvetlen push-in bekötés | 1–10 mm² / 14–8 AWG |
| Finom elemi szálas rézvezető | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas rézvezető; szigetelés nélküli érvéghüvellyel | 1,5–6 mm² / 16–10 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 2,5–6 mm² / 16–10 AWG |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 8 mm / 0,315 inch |
|---|---|
| Magasság | 99,6 mm / 3,921 inch |
| Mélység a DIN-sín felső élétől | 65,3 mm / 2,571 inch |
| Rögzítés | DIN 35 sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Vizsgálóhüvely színe | Narancssárga |
| Méretábra vízszintes mérete | 99,6 mm / 3,92 inch |
| Méretábra függőleges mérete | 65,3 mm / 2,57 inch |
| Vizsgálóhüvely | Érintésbiztos; 4 mm átmérőjű |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,381 MJ |
| Tömeg | 27,9 g |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-8021 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 No. 158 70009679 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-131652 |
| UL | UL International Germany GmbH UL 1059 E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
| 2007-8892 | Véglap; 1,5 mm vastag; plombálási lehetőség nélkül; narancssárga |
|---|---|
| 2007-8891 | Véglap; 1,5 mm vastag; plombálási lehetőség nélkül; szürke |
| 2007-8894 | Véglap; 1,5 mm vastag; plombálási lehetőséggel; narancssárga |
| 2007-8893 | Véglap; 1,5 mm vastag; plombálási lehetőséggel; szürke |
Opcionális kiegészítők
| 282-440 | Áthidaló; 10 irányú; szigetelt; narancssárga |
|---|---|
| 282-432 | Áthidaló; 2 irányú; szigetelt; narancssárga |
| 282-432/100-000 | Áthidaló; 2 irányú; szigetelt; narancssárga |
| 282-433 | Áthidaló; 3 irányú; szigetelt; narancssárga |
| 282-433/100-000 | Áthidaló; 3 irányú; szigetelt; narancssárga |
| 282-434 | Áthidaló; 4 irányú; szigetelt; narancssárga |
| 282-434/100-000 | Áthidaló; 4 irányú; szigetelt; narancssárga |
| 282-435 | Áthidaló; 5 irányú; szigetelt; narancssárga |
| 282-436 | Áthidaló; 6 irányú; szigetelt; narancssárga |
| 282-437 | Áthidaló; 7 irányú; szigetelt; narancssárga |
| 282-438 | Áthidaló; 8 irányú; szigetelt; narancssárga |
| 282-439 | Áthidaló; 9 irányú; szigetelt; narancssárga |
| 282-435/011-000 | Áthidaló; szigetelt; narancssárga |
| 282-435/300-000 | Áthidaló; szigetelt; narancssárga |
| 282-435/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-436/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-436/304-000 | Áthidaló; szigetelt; narancssárga |
| 282-437/011-000 | Áthidaló; szigetelt; narancssárga |
| 282-437/012-000 | Áthidaló; szigetelt; narancssárga |
| 282-438/300-000 | Áthidaló; szigetelt; narancssárga |
| 282-438/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-439/011-000 | Áthidaló; szigetelt; narancssárga |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2006-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 210-254 | többszörös összekötéshez; retesz többszörös összekötéshez; 1 m hosszú; átlátszó |
| 282-881 | Összekötő fedél; retesz többszörös összekötéshez; 1 pólusú; átlátszó |
| 282-882 | Összekötő fedél; retesz többszörös összekötéshez; 2 pólusú; átlátszó |
| 282-883 | Összekötő fedél; retesz többszörös összekötéshez; 3 pólusú; átlátszó |
| 282-884 | Összekötő fedél; retesz többszörös összekötéshez; 4 pólusú; átlátszó |
| 282-885 | Összekötő fedél; retesz többszörös összekötéshez; 5 pólusú; átlátszó |
| 282-886 | Összekötő fedél; retesz többszörös összekötéshez; 6 pólusú; átlátszó |
| 282-887 | Összekötő fedél; retesz többszörös összekötéshez; 7 pólusú; átlátszó |
| 282-888 | Összekötő fedél; retesz többszörös összekötéshez; 8 pólusú; átlátszó |
| 2007-8899 | Reteszelő; leválasztóhoz; sárga |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Kezelés és jelölés
| Közvetlen vezetékcsatlakoztatás | A tömör és az érvéghüvelyes finom elemi szálas vezeték közvetlen push-in bekötése a vezetékfajtához megadott tartományban lehetséges. |
|---|---|
| Jelölés | Használj WMB jelölőrendszert vagy jelölőszalagot. |
| Transzformátoroldali közösítés | További közösítés a transzformátor oldalán is lehetséges. |
Lezáró rendszer és reteszelés
| Retesz | A retesz megakadályozza a leválasztókar véletlen működtetését; a két rovátkolt pozíció egyikébe pattan. |
|---|---|
| Összekapcsolt karok | Az egymás melletti sorkapcsok zárófedelei vagy reteszelt összekötései lehetővé teszik a leválasztókarok együttes működtetését. |
| Plombálás feltétele | 2007-8893 vagy 2007-8894 vég- és elválasztólappal plombálás alkalmazható, ha a leválasztókar az I. működési pozícióban van. |
| Többpólusú reteszelés | A reteszelt összekötés mechanikusan zárol több kart a többpólusú kapcsolási alkalmazásokban. |
Feszültségváltó vizsgálata
| Egyfázisú feszültségváltó mérőkészletének példája | 1 db 2007-8811 bontó/vizsgáló sorkapocs, 1 db 2007-8801 átmenő sorkapocs és 1 db narancssárga 2007-8892 véglap; ezenkívül zárófedél és retesz. |
|---|---|
| Feszültségváltó leválasztása | Mozgasd a leválasztókart a működési pozícióból a mérési pozícióba. |
| Feszültségmérés feltétele | A mérőműszer oldalán lévő vizsgálókontaktushoz csak az áramkör leválasztásának befejezése után csatlakoztass mérőeszközt. |
| Az ábra funkciói | Átalakítóoldal és mérőműszeroldal; vezetékbevezetés, ellenőrzőhüvely és áthidalónyílás; a leválasztókar üzemi és mérőállása. |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85365080000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-26 |
| eCl@ss 9.0 | 27-14-11-26 |
| ETIM 9.0 | EC000902 |
| ETIM 10.0 | EC000902 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| REACH jelöltlistás anyag | Ólom (Lead) |
|---|---|
| CAS-szám | 7439-92-1 |
| RoHS megfelelőség | Megfelel, mentességgel (Compliant,With Exemption) |
| RoHS mentesség | 6(c) |
| SCIP bejelentési szám (Ausztria) | 99111920-15e9-4f47-b668-fa89b1d82bae |
| SCIP bejelentési szám (Belgium) | 4d6c5d09-d9df-4fcf-bc86-2be9512526da |
| SCIP bejelentési szám (Bulgária) | cb3e978f-7849-4806-a6f1-064f7d334e6b |
| SCIP bejelentési szám (Csehország) | 70e7e9cc-1c20-4ce8-bed1-a6b1f9e3213c |
| SCIP bejelentési szám (Dánia) | ca9760a0-4f32-4606-8936-747d52f874df |
| SCIP bejelentési szám (Finnország) | 985d8dee-693c-465e-b9a6-d1e9eacc75fa |
| SCIP bejelentési szám (Franciaország) | bd6254eb-6ddd-433f-b998-aecde4d15293 |
| SCIP bejelentési szám (Németország) | 98088e6c-b17f-46db-99f6-d2bcf98e83f0 |
| SCIP bejelentési szám (Magyarország) | ec983592-d14b-41a9-832e-ba31173293c3 |
| SCIP bejelentési szám (Olaszország) | 65c68b77-f374-4b3f-90f9-a67c64922138 |
| SCIP bejelentési szám (Hollandia) | ff3bfbad-ef37-4b64-93b5-25bfca5134db |
| SCIP bejelentési szám (Lengyelország) | 54586fa6-bfa1-4331-92ea-0aea3dd7f82e |
| SCIP bejelentési szám (Románia) | 9dfb224a-1463-4c9a-a77f-d4d8137c9578 |
| SCIP bejelentési szám (Svédország) | c9b09a63-1240-4086-8b28-415652f83ac5 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.05.22. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2007-8811 2 vezetékes bontható/teszt sorkapocs, például feszültségváltó köréhez, érintésvédett vizsgálóaljzatok, 4 mm átmérőjű vizsgálódugóhoz, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 6 mm², Push-in CAGE CLAMP®, szürke használati útmutató
Vezeték és előkészítés
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 2 |
| Áthidalási pozíciók száma | 2 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 6 mm² / 10 AWG |
| Tömör rézvezető | 0,5–10 mm² / 20–8 AWG |
| Tömör rézvezető; közvetlen push-in bekötés | 1–10 mm² / 14–8 AWG |
| Finom elemi szálas rézvezető | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas rézvezető; szigetelés nélküli érvéghüvellyel | 1,5–6 mm² / 16–10 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 2,5–6 mm² / 16–10 AWG |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Bekötési irány | Felső bekötés |
Kezelés és jelölés
| Közvetlen vezetékcsatlakoztatás | A tömör és az érvéghüvelyes finom elemi szálas vezeték közvetlen push-in bekötése a vezetékfajtához megadott tartományban lehetséges. |
|---|---|
| Jelölés | Használj WMB jelölőrendszert vagy jelölőszalagot. |
| Transzformátoroldali közösítés | További közösítés a transzformátor oldalán is lehetséges. |
Lezáró rendszer és reteszelés
| Retesz | A retesz megakadályozza a leválasztókar véletlen működtetését; a két rovátkolt pozíció egyikébe pattan. |
|---|---|
| Összekapcsolt karok | Az egymás melletti sorkapcsok zárófedelei vagy reteszelt összekötései lehetővé teszik a leválasztókarok együttes működtetését. |
| Plombálás feltétele | 2007-8893 vagy 2007-8894 vég- és elválasztólappal plombálás alkalmazható, ha a leválasztókar az I. működési pozícióban van. |
| Többpólusú reteszelés | A reteszelt összekötés mechanikusan zárol több kart a többpólusú kapcsolási alkalmazásokban. |
Feszültségváltó vizsgálata
| Egyfázisú feszültségváltó mérőkészletének példája | 1 db 2007-8811 bontó/vizsgáló sorkapocs, 1 db 2007-8801 átmenő sorkapocs és 1 db narancssárga 2007-8892 véglap; ezenkívül zárófedél és retesz. |
|---|---|
| Feszültségváltó leválasztása | Mozgasd a leválasztókart a működési pozícióból a mérési pozícióba. |
| Feszültségmérés feltétele | A mérőműszer oldalán lévő vizsgálókontaktushoz csak az áramkör leválasztásának befejezése után csatlakoztass mérőeszközt. |
| Az ábra funkciói | Átalakítóoldal és mérőműszeroldal; vezetékbevezetés, ellenőrzőhüvely és áthidalónyílás; a leválasztókar üzemi és mérőállása. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
