Wago 2007-8801 2 vezetékes átmenő sorkapocs, 6 mm², érintésvédett vizsgálóaljzat, Ellenőrződugó 4mm Ø, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, szürke
RRP:2 771 Ft/db
2 578 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 282 Ft/db
nettó 1 797 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

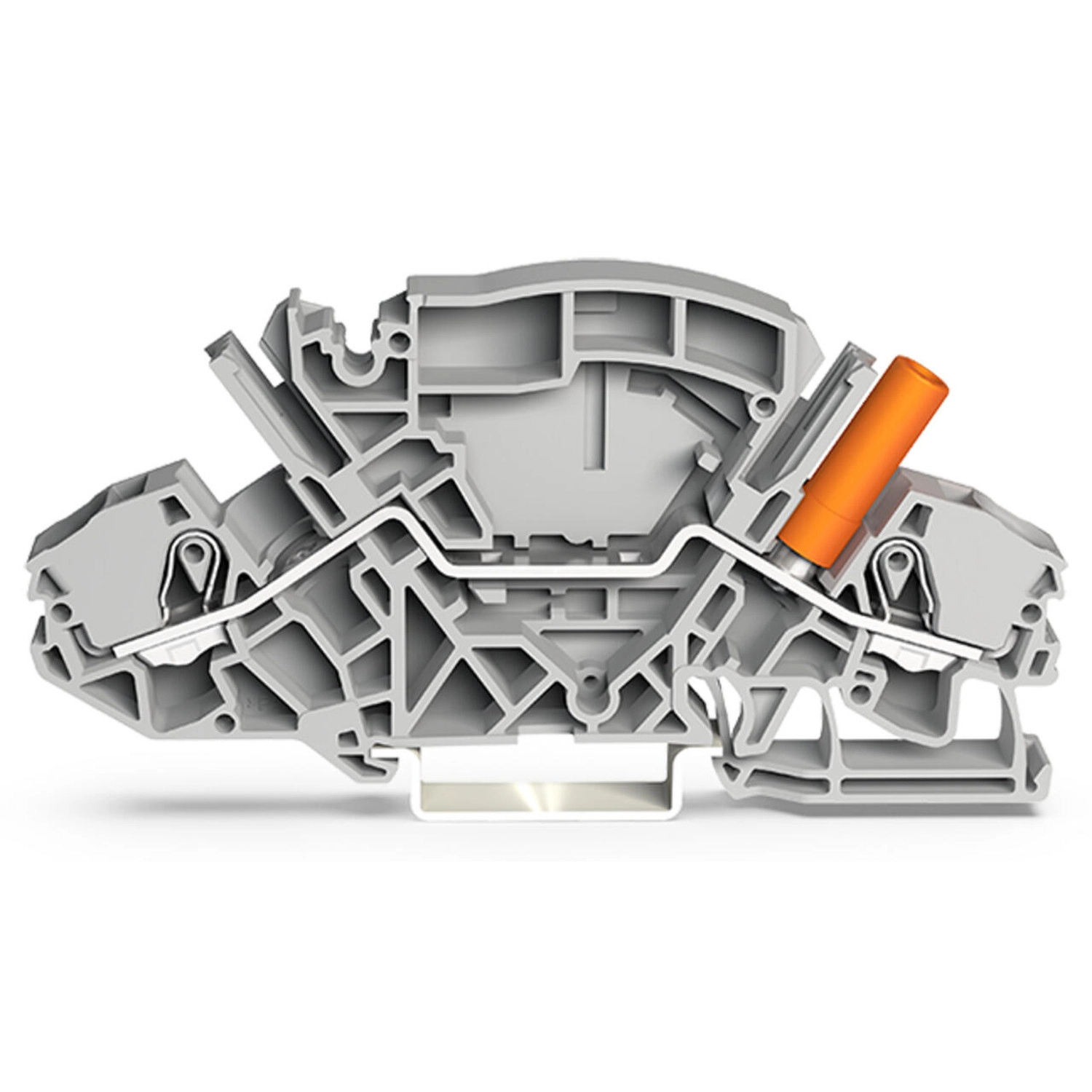

Átmenő sorkapocs, 2007-es sorozat, Push-in CAGE CLAMP®. A Wago 2007-8801 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 13–15 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozás karbantartásmentes. Nincs szükség külön előkészítésre, például a vezető érvéghüvelyének préselésére. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–10 mm².
A Wago 2007-8801 szürke kétvezetékes átmenő sorkapocs 6 mm² névleges keresztmetszettel és Push-in CAGE CLAMP csatlakozással készül. DIN 35 sínre rögzíthető, szélessége 8 mm, a vezeték csupaszolási hossza 13–15 mm.
Villamos adatok és feltételeik
| IEC/EN 60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 30 A |
|---|---|
| IEC/EN 60664-1; III/2 és II/2 | A feszültség, impulzusfeszültség és névleges áram helyén – szerepel. |
| UL 1059; B és C felhasználási csoport | 300 V; 30 A mindkét csoportban |
| UL 1059; D felhasználási csoport | 300 V; 10 A |
| CSA 22.2 No 158; B és C felhasználási csoport | 300 V; 30 A mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | 300 V; 10 A |
| Veszteségi teljesítmény potenciálonként | 0,702 W |
| A veszteségi adat névleges árama | 30 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 6 mm² / 10 AWG |
| Tömör rézvezető | 0,5–10 mm² / 20–8 AWG |
| Tömör rézvezető; közvetlen push-in bekötés | 1–10 mm² / 14–8 AWG |
| Finom elemi szálas rézvezető | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas rézvezető; szigetelés nélküli érvéghüvellyel | 1,5–6 mm² / 16–10 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 2,5–6 mm² / 16–10 AWG |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 8 mm / 0,315 inch |
|---|---|
| Magasság | 99,6 mm / 3,921 inch |
| Mélység a DIN-sín felső élétől | 46,8 mm / 1,843 inch |
| Rögzítés | DIN 35 sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Vizsgálóhüvely színe | Narancssárga |

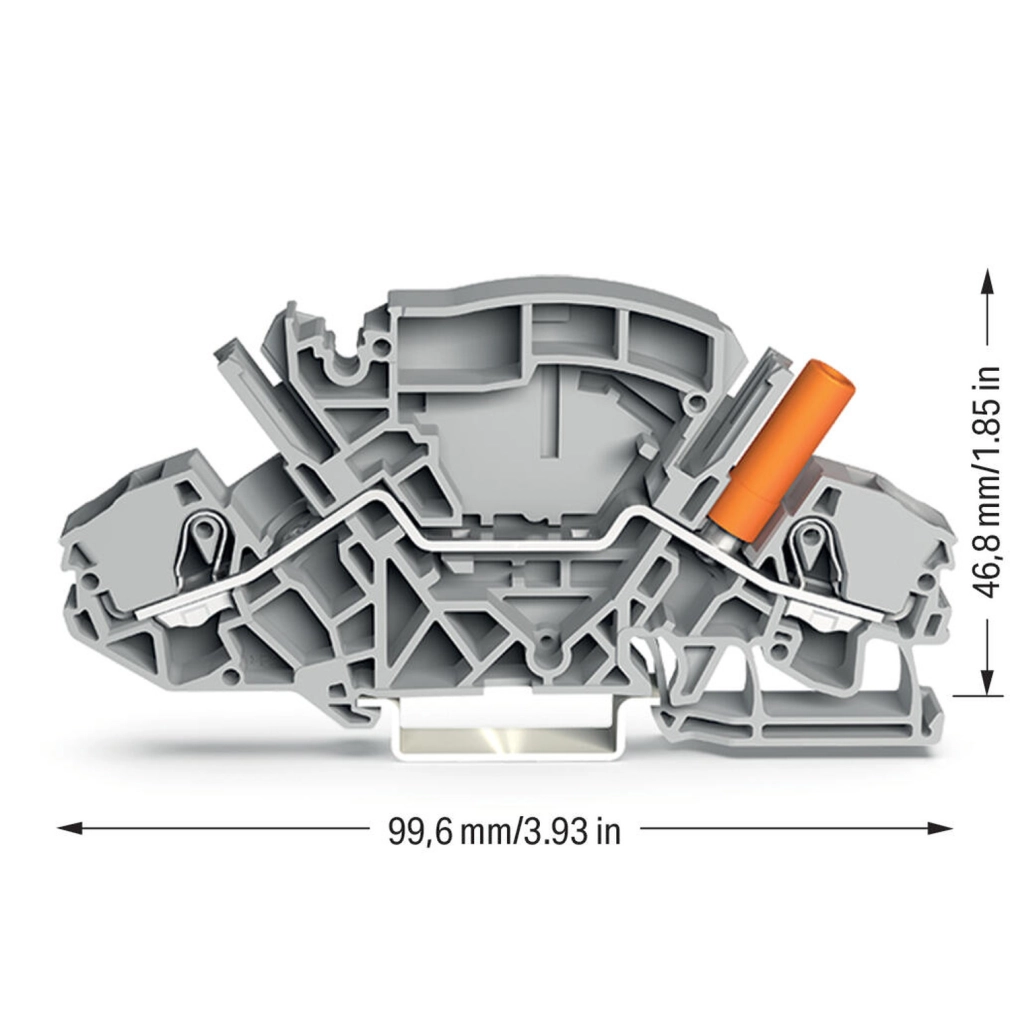

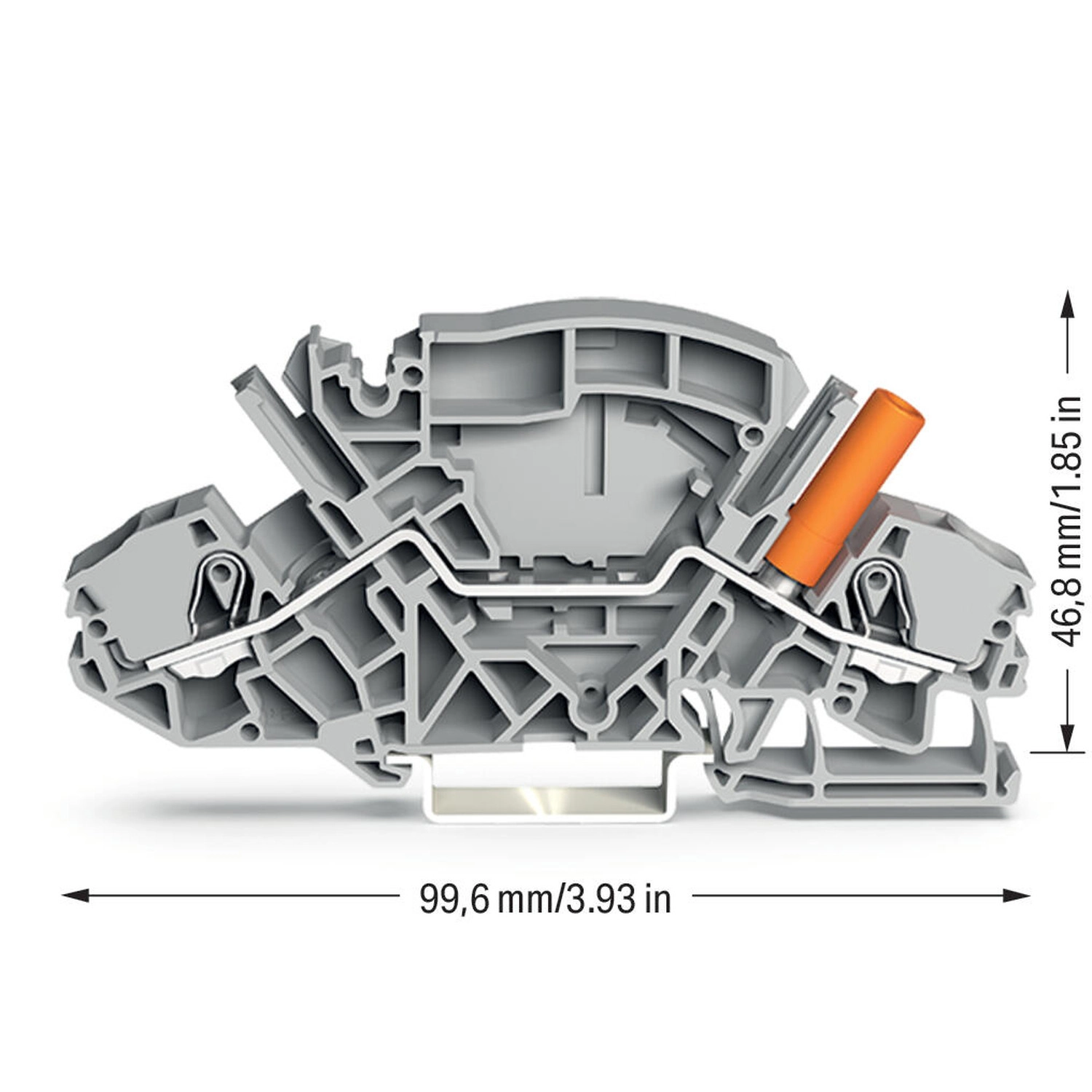

| Méretábra vízszintes mérete | 99,6 mm / 3,93 inch |
| Méretábra függőleges mérete | 46,8 mm / 1,85 inch |
| Vizsgálóhüvely | Érintésbiztos; 4 mm átmérőjű |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,348 MJ |
| Tömeg | 22 g |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-8021 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 No. 158 70009679 |
| DEKRA | DEKRA Certification B.V. EN 60947 71-132596 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-131652 |
| UL | UL International Germany GmbH UL 1059 E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
| 2007-8892 | Véglap; 1,5 mm vastag; plombálási lehetőség nélkül; narancssárga |
|---|---|
| 2007-8891 | Véglap; 1,5 mm vastag; plombálási lehetőség nélkül; szürke |
| 2007-8894 | Véglap; 1,5 mm vastag; plombálási lehetőséggel; narancssárga |
| 2007-8893 | Véglap; 1,5 mm vastag; plombálási lehetőséggel; szürke |
Opcionális kiegészítők
| 282-440 | Áthidaló; 10 irányú; szigetelt; narancssárga |
|---|---|
| 282-432 | Áthidaló; 2 irányú; szigetelt; narancssárga |
| 282-432/100-000 | Áthidaló; 2 irányú; szigetelt; narancssárga |
| 282-433 | Áthidaló; 3 irányú; szigetelt; narancssárga |
| 282-433/100-000 | Áthidaló; 3 irányú; szigetelt; narancssárga |
| 282-434 | Áthidaló; 4 irányú; szigetelt; narancssárga |
| 282-434/100-000 | Áthidaló; 4 irányú; szigetelt; narancssárga |
| 282-435 | Áthidaló; 5 irányú; szigetelt; narancssárga |
| 282-436 | Áthidaló; 6 irányú; szigetelt; narancssárga |
| 282-437 | Áthidaló; 7 irányú; szigetelt; narancssárga |
| 282-438 | Áthidaló; 8 irányú; szigetelt; narancssárga |
| 282-439 | Áthidaló; 9 irányú; szigetelt; narancssárga |
| 282-435/011-000 | Áthidaló; szigetelt; narancssárga |
| 282-435/300-000 | Áthidaló; szigetelt; narancssárga |
| 282-435/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-436/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-436/304-000 | Áthidaló; szigetelt; narancssárga |
| 282-437/011-000 | Áthidaló; szigetelt; narancssárga |
| 282-437/012-000 | Áthidaló; szigetelt; narancssárga |
| 282-438/300-000 | Áthidaló; szigetelt; narancssárga |
| 282-438/301-000 | Áthidaló; szigetelt; narancssárga |
| 282-439/011-000 | Áthidaló; szigetelt; narancssárga |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2006-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Kezelés és jelölés
| Közvetlen vezetékcsatlakoztatás | A tömör és az érvéghüvelyes finom elemi szálas vezeték közvetlen push-in bekötése a vezetékfajtához megadott tartományban lehetséges. |
|---|---|
| Jelölés | Használj WMB jelölőrendszert vagy jelölőszalagot. |
Környezeti megfelelőség
| REACH jelöltlistás anyag | Ólom (Lead) |
|---|---|
| CAS-szám | 7439-92-1 |
| RoHS megfelelőség | Megfelel, mentességgel (Compliant,With Exemption) |
| RoHS mentesség | 6(c) |
| SCIP bejelentési szám (Ausztria) | 601a98d7-272a-40d1-9338-800f44e0abc9 |
| SCIP bejelentési szám (Belgium) | f8119565-f9e5-4f9d-9cea-850ba19284de |
| SCIP bejelentési szám (Bulgária) | dcde2ab7-04dc-43eb-8417-dc5425d5123d |
| SCIP bejelentési szám (Csehország) | e55dcafe-462c-4c5b-9848-bc85925eeb42 |
| SCIP bejelentési szám (Dánia) | 00e45482-2ac2-47f1-950b-6445fb05b635 |
| SCIP bejelentési szám (Finnország) | e957bc14-a6bc-437b-ace4-eac57f6c2151 |
| SCIP bejelentési szám (Franciaország) | adc6786b-3e44-4ce0-81e6-1a6d0340cecd |
| SCIP bejelentési szám (Németország) | 6c1d2d34-984a-49da-bd2c-d2b8c90c4a19 |
| SCIP bejelentési szám (Magyarország) | c14f593c-c2d1-4922-8d85-9de53ae2e96c |
| SCIP bejelentési szám (Olaszország) | c091b7c5-9ad0-4d18-918d-3f70b5907b72 |
| SCIP bejelentési szám (Hollandia) | 97c90059-066a-415b-9049-08161410a54d |
| SCIP bejelentési szám (Lengyelország) | a499b168-8afa-4b08-984c-52a35280df7f |
| SCIP bejelentési szám (Románia) | 750784a7-8b51-4baa-b131-43ccc7c5c2e1 |
| SCIP bejelentési szám (Svédország) | 680a5641-2df1-4d84-8296-9bbef87435ec |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
13–15 mm.
Mekkora a szélessége?
8 mm.
Milyen a csatlakozás?
Push-in CAGE CLAMP, a vezetékfajtához megadott keresztmetszeti feltételekkel.
