Wago 2006-1671 2 vezetékes bontható sorkapocs, elfordítható bontókéssel, vizsgálati lehetőség, narancssárga leválasztó, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 6 mm², Push-in CAGE CLAMP®, szürke
RRP:1 920 Ft/db
1 901 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 656 Ft/db
nettó 1 304 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Bontókapocs vizsgálathoz és méréshez, 2006-os sorozat, kezelőszerszámos működtetés. A Wago 2006-1671 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 13–15 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A gyártó a versenytársak megoldásaihoz képest kiemelkedő teljesítményt emel ki. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–10 mm². Tartósan biztonságos csatlakozások. Megfelelő megoldás minden vezetékezési feladathoz. Kezelőszerszámos működtetés.

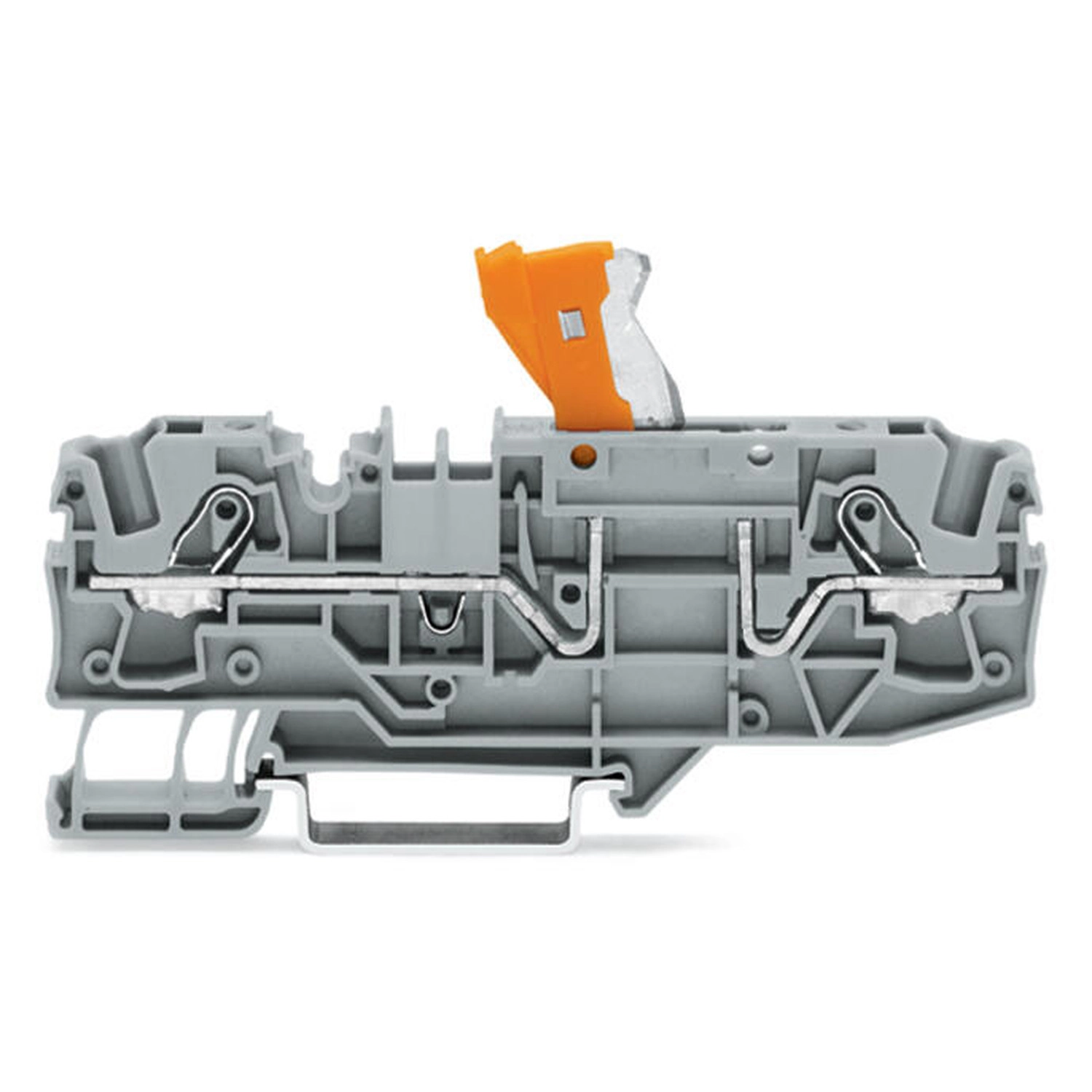

A Wago 2006-1671 szürke bontó/vizsgáló sorkapocs bontókéssel 6 mm² névleges keresztmetszettel és Push-in CAGE CLAMP csatlakozással készül. Két bekötési ponttal, középső és oldalsó jelöléssel rendelkezik. DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető; a csupaszolási hossz 13–15 mm.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 30 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Feszültség, impulzusfeszültség és névleges áram: – |
| UL 1059; B felhasználási csoport | 600 V; 30 A |
| UL 1059; C felhasználási csoport | 600 V; 30 A |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; B felhasználási csoport | 600 V; 30 A |
| CSA 22.2 No 158; C felhasználási csoport | 600 V; 30 A |
| CSA 22.2 No 158; D felhasználási csoport | Feszültség és áram: – |
| Veszteségi teljesítmény potenciálonként | 0,702 W; 30 A névleges áramnál |
| A veszteségi adathoz tartozó ellenállás | 0,00078 Ω |
| Robbanásvédelmi alkalmazás | A Technical Section / Technical Explications alkalmazási előírásait be kell tartani. |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 6 mm² |
| Tömör vezeték | 0,5–10 mm² / 20–8 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 2,5–10 mm² |
| Finom elemi szálas vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték érvéghüvellyel; közvetlen push-in bekötés | 2,5–6 mm² |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Bekötési irány | Felső bekötés |
| 2 mm-es vizsgálóhely korlátozása | Kizárólag nagy impedanciájú méréshez engedett, legfeljebb 100 mA-ig. |
Geometria, anyag és környezet
| Szélesség | 7,5 mm / 0,295 inch |
|---|---|
| Magasság | 96,3 mm / 3,791 inch |
| Mélység a DIN-sín felső élétől | 36,8 mm / 1,449 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,296 MJ |
| Tömeg | 19 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

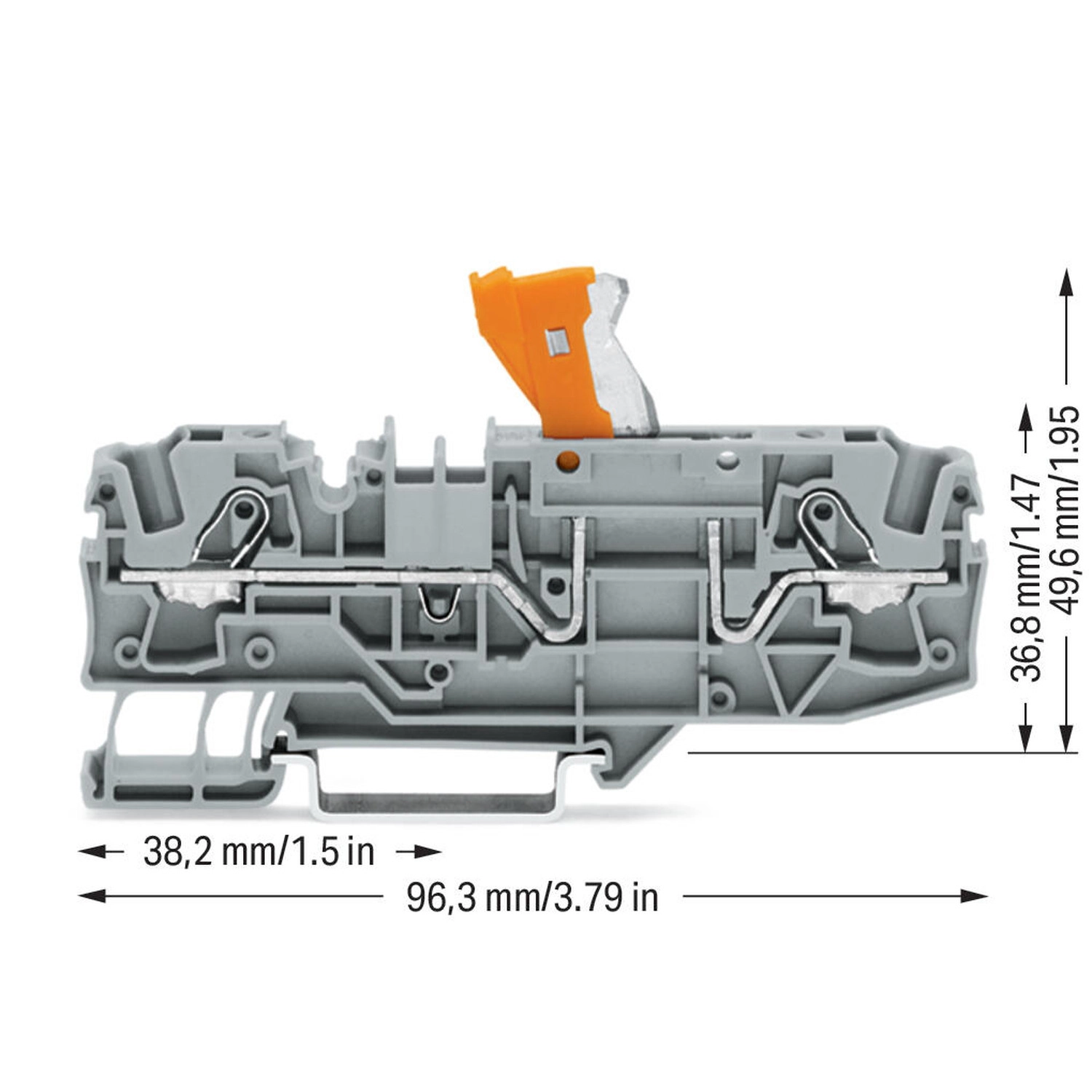

| Méretábra teljes vízszintes mérete | 96,3 mm / 3,79 inch |
| Méretábra részmérete | 38,2 mm / 1,5 inch |
| Méretábra két függőleges mérete | 36,8 mm / 1,45 inch; nyitott bontókéssel 49,6 mm / 1,95 inch |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CSA | CSA Group C22.2 No. 158 1543858 |
|---|---|
| DEKRA | DEKRA Certification B.V. EN 60947 71-171554 |
| UR | Underwriters Laboratories Inc. UL 1059 UL-USL45172-6187141-82604002-4 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register EN 60947 LR23325966TA |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
| ATEX | Physikalisch Technische Bundesanstalt EN IEC 60079-0 PTB 05 ATEX 1030 U |
| CCC | CQST/CNEx GB/T 3836.3 2024312313000927 |
Szükséges kiegészítők
| 2006-1692 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2006-1691 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2006-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2006-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2006-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2006-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2006-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2006-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2006-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-191 | Lezárókupak; vezetékbehelyezéshez és működtető nyitásához; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; legfeljebb 2,5 mm²; egyes vizsgálóvezetékek szerszám nélküli csatlakoztatásához; szürke |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2006-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2002-121 | Átalakító; szürke |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Áthidalórendszer
| Áthidalórendszer kialakítása | Két áthidalási pozíció; dugaszolható áthidalók dupla CrNi acélrugós érintkezővel és réz áramvezetővel. |
|---|
Kezelés és ellenőrzés
| Közvetlen push-in csatlakoztatás | A tömör vezeték és az érvéghüvelyes finom elemi szálas vezeték a hozzá tartozó, megadott push-in tartományon belül közvetlenül benyomható. |
|---|---|
| Működtetőszerszám használata | Az érvéghüvely nélküli finom elemi szálas, illetve a közvetlenül be nem nyomható kis keresztmetszetű vezeték csatlakoztatásához működtetőszerszámot kell használni. A kapocspont nyitásához a szerszámot függőlegesen kell behelyezni. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva használd mindkét oldalon. |
| WMB Inline jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Vizsgálati lehetőségek | A 2 mm-es vizsgálónyílásokhoz kétpólusú feszültségvizsgáló használható. A 2009-174 CAT I vizsgálóadapter 4 mm-es vizsgálódugóhoz való; a 2009-182 adapter legfeljebb 2,5 mm² keresztmetszetű vizsgálóvezetékhez alkalmazható. |
| Vizsgálat moduláris csatlakozóval | TOPJOB S moduláris csatlakozó alkalmazható a sorkapocséval azonos méretű vizsgálóvezetékhez. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
13–15 mm.
Milyen sínre rögzíthető?
DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2006-1671
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
19,5 g/db
Cikkszám
4050821182078
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

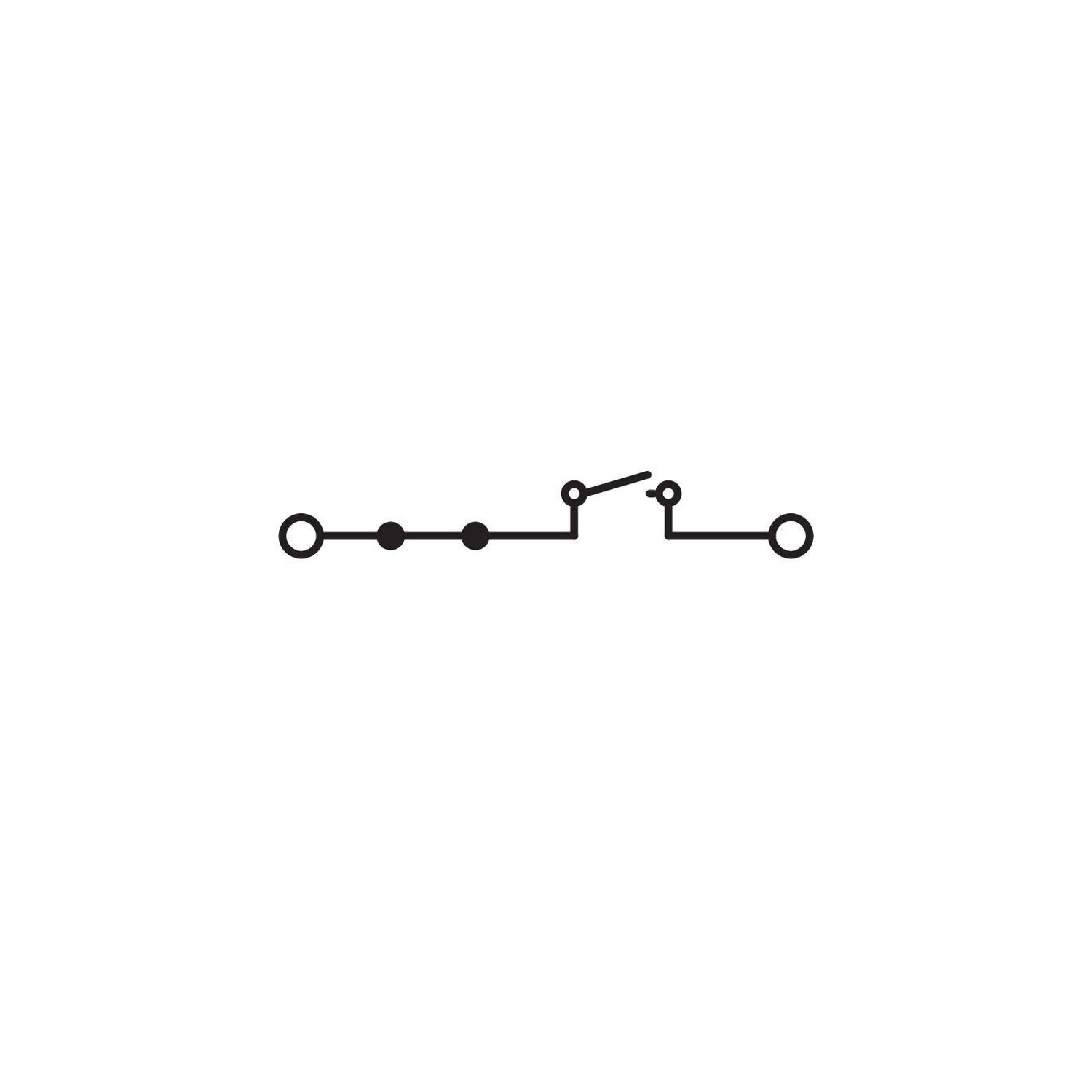

Wago 2006-1671 2 vezetékes bontható sorkapocs, elfordítható bontókéssel, vizsgálati lehetőség, narancssárga leválasztó, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 6 mm², Push-in CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2006-1671 |
| GTIN / EAN | 4050821182078 |
| Terméktípus | Bontó/vizsgáló sorkapocs bontókéssel |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 30 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Feszültség, impulzusfeszültség és névleges áram: – |
| UL 1059; B felhasználási csoport | 600 V; 30 A |
| UL 1059; C felhasználási csoport | 600 V; 30 A |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; B felhasználási csoport | 600 V; 30 A |
| CSA 22.2 No 158; C felhasználási csoport | 600 V; 30 A |
| CSA 22.2 No 158; D felhasználási csoport | Feszültség és áram: – |
| Veszteségi teljesítmény potenciálonként | 0,702 W; 30 A névleges áramnál |
| A veszteségi adathoz tartozó ellenállás | 0,00078 Ω |
| Robbanásvédelmi alkalmazás | A Technical Section / Technical Explications alkalmazási előírásait be kell tartani. |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 6 mm² |
| Tömör vezeték | 0,5–10 mm² / 20–8 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 2,5–10 mm² |
| Finom elemi szálas vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték érvéghüvellyel; közvetlen push-in bekötés | 2,5–6 mm² |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Bekötési irány | Felső bekötés |
| 2 mm-es vizsgálóhely korlátozása | Kizárólag nagy impedanciájú méréshez engedett, legfeljebb 100 mA-ig. |
Geometria, anyag és környezet
| Szélesség | 7,5 mm / 0,295 inch |
|---|---|
| Magasság | 96,3 mm / 3,791 inch |
| Mélység a DIN-sín felső élétől | 36,8 mm / 1,449 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,296 MJ |
| Tömeg | 19 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Méretábra teljes vízszintes mérete | 96,3 mm / 3,79 inch |
| Méretábra részmérete | 38,2 mm / 1,5 inch |
| Méretábra két függőleges mérete | 36,8 mm / 1,45 inch; nyitott bontókéssel 49,6 mm / 1,95 inch |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CSA | CSA Group C22.2 No. 158 1543858 |
|---|---|
| DEKRA | DEKRA Certification B.V. EN 60947 71-171554 |
| UR | Underwriters Laboratories Inc. UL 1059 UL-USL45172-6187141-82604002-4 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register EN 60947 LR23325966TA |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
| ATEX | Physikalisch Technische Bundesanstalt EN IEC 60079-0 PTB 05 ATEX 1030 U |
| CCC | CQST/CNEx GB/T 3836.3 2024312313000927 |
Szükséges kiegészítők
| 2006-1692 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2006-1691 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2006-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2006-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2006-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2006-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2006-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2006-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2006-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-191 | Lezárókupak; vezetékbehelyezéshez és működtető nyitásához; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; legfeljebb 2,5 mm²; egyes vizsgálóvezetékek szerszám nélküli csatlakoztatásához; szürke |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2006-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2002-121 | Átalakító; szürke |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Áthidalórendszer
| Áthidalórendszer kialakítása | Két áthidalási pozíció; dugaszolható áthidalók dupla CrNi acélrugós érintkezővel és réz áramvezetővel. |
|---|
Kezelés és ellenőrzés
| Közvetlen push-in csatlakoztatás | A tömör vezeték és az érvéghüvelyes finom elemi szálas vezeték a hozzá tartozó, megadott push-in tartományon belül közvetlenül benyomható. |
|---|---|
| Működtetőszerszám használata | Az érvéghüvely nélküli finom elemi szálas, illetve a közvetlenül be nem nyomható kis keresztmetszetű vezeték csatlakoztatásához működtetőszerszámot kell használni. A kapocspont nyitásához a szerszámot függőlegesen kell behelyezni. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva használd mindkét oldalon. |
| WMB Inline jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Vizsgálati lehetőségek | A 2 mm-es vizsgálónyílásokhoz kétpólusú feszültségvizsgáló használható. A 2009-174 CAT I vizsgálóadapter 4 mm-es vizsgálódugóhoz való; a 2009-182 adapter legfeljebb 2,5 mm² keresztmetszetű vizsgálóvezetékhez alkalmazható. |
| Vizsgálat moduláris csatlakozóval | TOPJOB S moduláris csatlakozó alkalmazható a sorkapocséval azonos méretű vizsgálóvezetékhez. |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85365080000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-26 |
| eCl@ss 9.0 | 27-14-11-26 |
| ETIM 9.0 | EC000902 |
| ETIM 10.0 | EC000902 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2006-1671 2 vezetékes bontható sorkapocs, elfordítható bontókéssel, vizsgálati lehetőség, narancssárga leválasztó, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 6 mm², Push-in CAGE CLAMP®, szürke használati útmutató
Vezeték és előkészítés
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 6 mm² |
| Tömör vezeték | 0,5–10 mm² / 20–8 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 2,5–10 mm² |
| Finom elemi szálas vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték érvéghüvellyel; közvetlen push-in bekötés | 2,5–6 mm² |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Bekötési irány | Felső bekötés |
| 2 mm-es vizsgálóhely korlátozása | Kizárólag nagy impedanciájú méréshez engedett, legfeljebb 100 mA-ig. |
Közösítés
| Áthidalórendszer kialakítása | Két áthidalási pozíció; dugaszolható áthidalók dupla CrNi acélrugós érintkezővel és réz áramvezetővel. |
|---|
Kezelés és ellenőrzés
| Közvetlen push-in csatlakoztatás | A tömör vezeték és az érvéghüvelyes finom elemi szálas vezeték a hozzá tartozó, megadott push-in tartományon belül közvetlenül benyomható. |
|---|---|
| Működtetőszerszám használata | Az érvéghüvely nélküli finom elemi szálas, illetve a közvetlenül be nem nyomható kis keresztmetszetű vezeték csatlakoztatásához működtetőszerszámot kell használni. A kapocspont nyitásához a szerszámot függőlegesen kell behelyezni. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva használd mindkét oldalon. |
| WMB Inline jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Vizsgálati lehetőségek | A 2 mm-es vizsgálónyílásokhoz kétpólusú feszültségvizsgáló használható. A 2009-174 CAT I vizsgálóadapter 4 mm-es vizsgálódugóhoz való; a 2009-182 adapter legfeljebb 2,5 mm² keresztmetszetű vizsgálóvezetékhez alkalmazható. |
| Vizsgálat moduláris csatlakozóval | TOPJOB S moduláris csatlakozó alkalmazható a sorkapocséval azonos méretű vizsgálóvezetékhez. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
