Wago 2006-1601 2 vezetékes vizsgálható átmenő sorkapocs, 6 mm², bontható sorkapoccsal azonos profil, Push-in CAGE CLAMP, szürke
RRP:1 920 Ft/db
1 901 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 656 Ft/db
nettó 1 304 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 2006-es sorozat, Push-in CAGE CLAMP®. A Wago 2006-1601 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 13–15 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 7,5 × 96,3 × 38,9 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–10 mm². Megfelelő megoldás minden vezetékezési feladathoz. Biztonságos és gyors szerelés. Kezelőszerszámos működtetés.

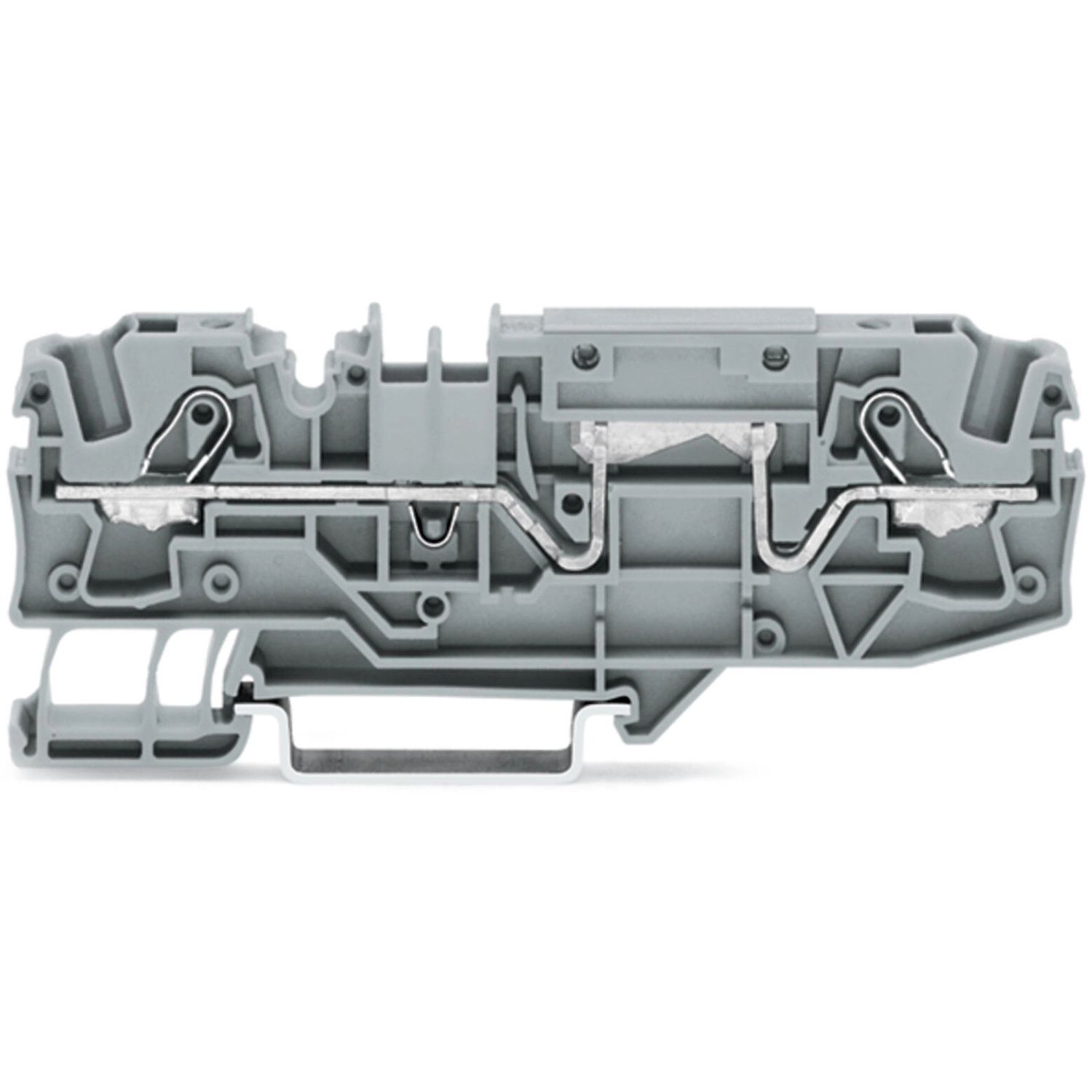

A Wago 2006-1601 szürke TOPJOB S átmenő sorkapocs két vezetékcsatlakozással, egy potenciállal és 6 mm² névleges keresztmetszettel készül. A kétvezetékes bontható sorkapoccsal azonos profilú, vizsgálati lehetőséggel ellátott kivitel. A 2 mm-es vizsgálórés kizárólag nagyimpedanciás mérésre használható, legfeljebb 100 mA-ig. Felső bekötésű Push-in CAGE CLAMP® csatlakozása rézvezetőkhöz való, 13–15 mm csupaszolási hosszal. Szélessége 7,5 mm. IEC/EN60947-7-1 III/3 szerint 800 V, 8 kV és 30 A a névleges értéke.
Villamos adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 30 A |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| UL1059, B és C felhasználási csoport | Mindkettőnél 600 V; 30 A |
| UL1059, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| CSA22.2 No.158, B és C felhasználási csoport | Mindkettőnél 600 V; 30 A |
| CSA22.2 No.158, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény pólusonként | 0,702 W |
| A veszteségi adat névleges árama | 30 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
Vizsgálati lehetőség és biztonsági korlát
| 2 mm-es vizsgálórés biztonsági feltétele | Kizárólag nagyimpedanciás mérésre engedélyezett, legfeljebb 100 mA áramig. |
|---|---|
| Mérőport és főáramkör külön határa | A 100 mA a 2 mm-es vizsgálórés nagyimpedanciás mérési korlátja; a főáramkör névleges árama ettől külön 30 A. |
| Profilazonosság | A kétvezetékes bontható sorkapoccsal azonos profilú átmenő sorkapocs, vizsgálati lehetőséggel. A profilazonosság nem ad meg leválasztási eljárást. |

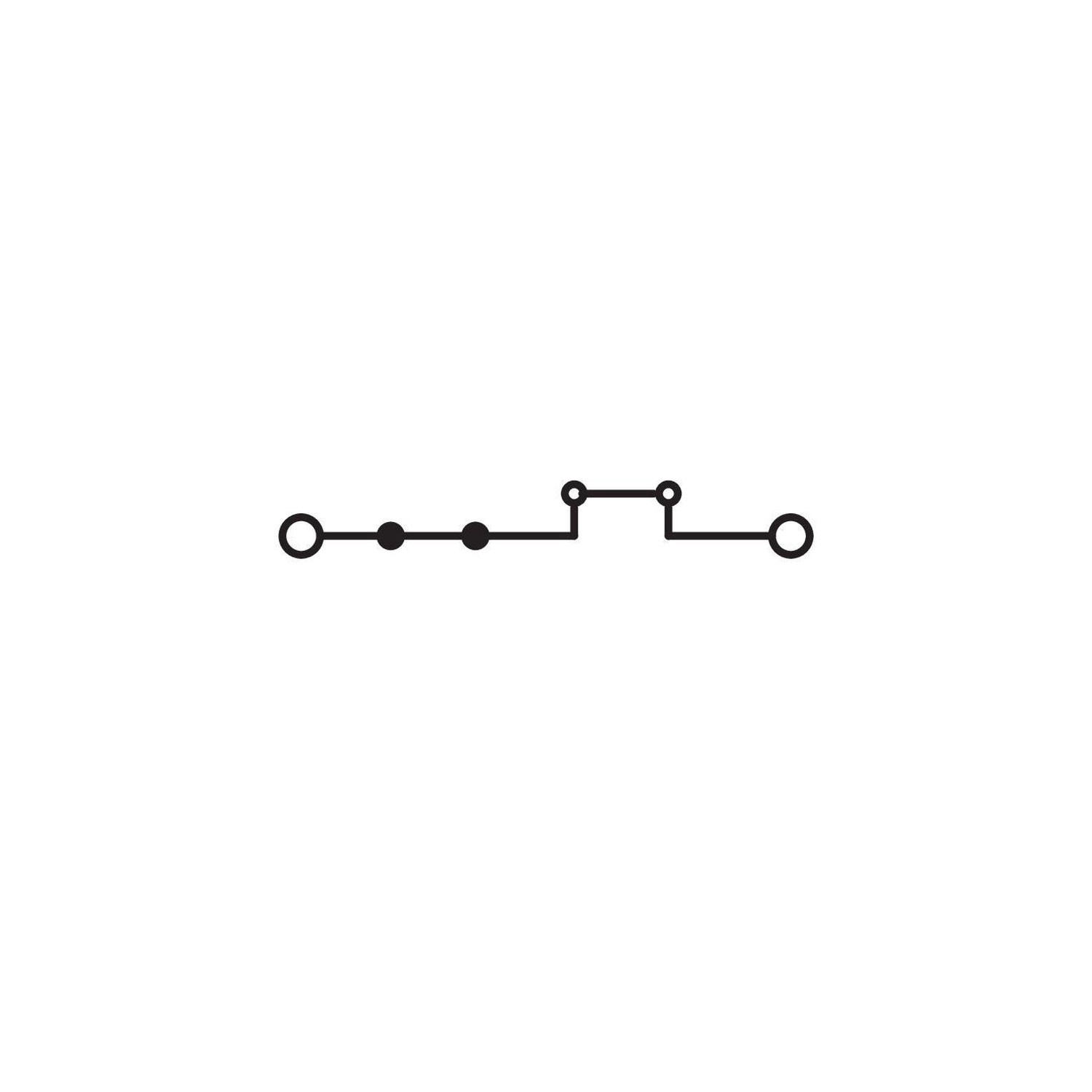

| Saját áramköri ábra | Két végpont közötti átmenő vezetőút két tömör pontjelöléssel és kiemelt hídszakasszal; külön bontási művelet nincs leírva. |
Vezetékcsatlakozás
| Csatlakozási pontok / potenciálok / szintek száma | 2 / 1 / 1 |
|---|---|
| Áthidalási helyek száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 6 mm² |
| Tömör vezeték | 0,5–10 mm² / 20–8 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 2,5–10 mm² / 14–8 AWG |
| Többeres vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 2,5–6 mm² / 16–10 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 7,5 mm / 0,295 inch |
|---|---|
| Magasság a mérettáblázatban | 96,3 mm / 3,791 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 38,9 mm / 1,531 inch |

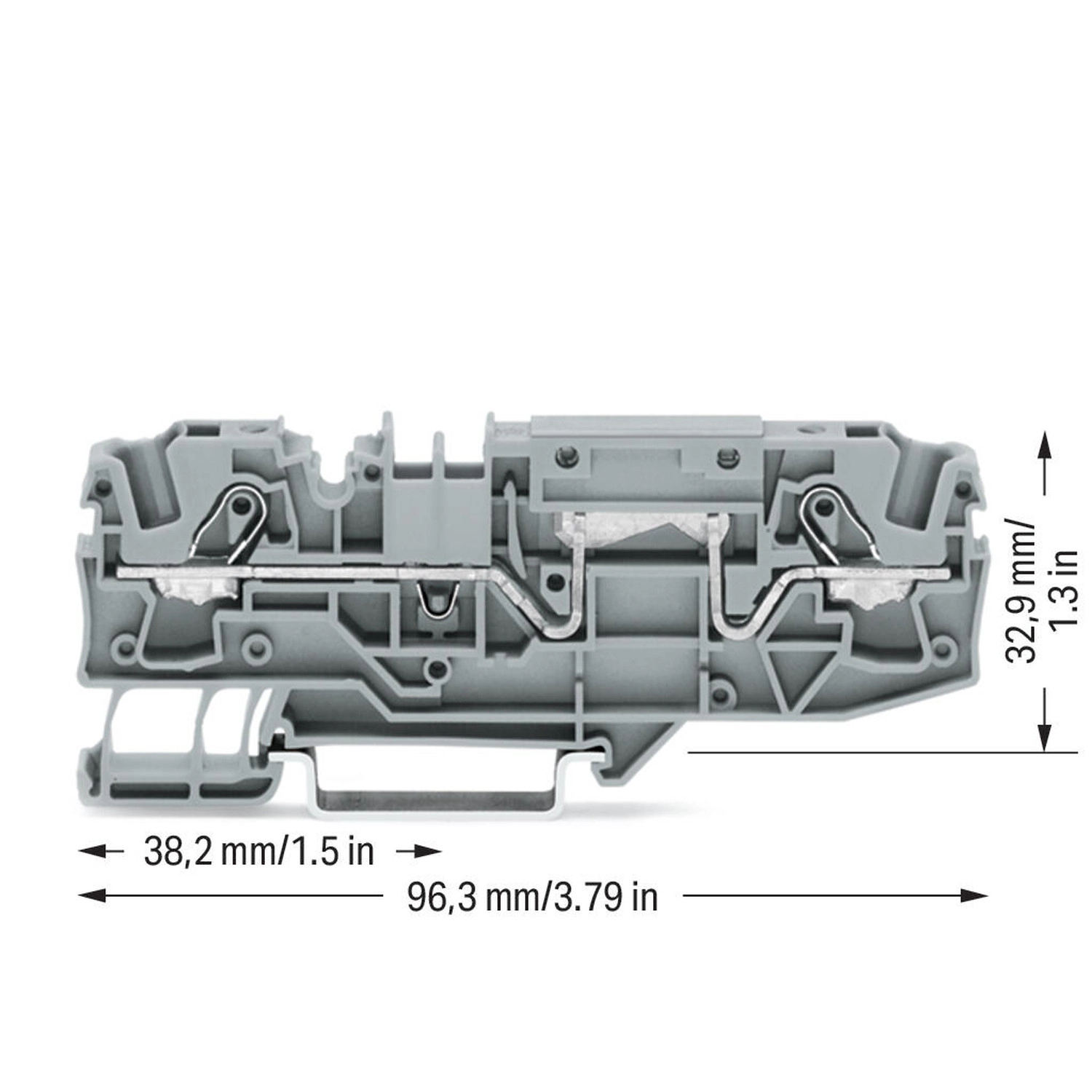

| Saját méretábra teljes vízszintes mérete | 96,3 mm / 3,79 inch |
| Saját méretábra vízszintes részmérete | 38,2 mm / 1,5 inch |
| Saját méretábra függőleges mérete | 32,9 mm / 1,3 inch |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,303 MJ |
| Tömeg | 19,5 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200):2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; ütés- és rázkódásállóság |
| Spektrum és telepítési hely | Élettartam-teszt; 1. kategória; A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesítve; 5–150 Hz; 0,101 g, minden tengelyre használt legmagasabb szint |
| Működési vizsgálat időtartama és iránya | Tengelyenként 10 perc; X, Y és Z |
| Működési vizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesítve; 5–150 Hz; 0,572 g, minden tengelyre használt legmagasabb szint |
| Élettartam-vizsgálat időtartama és iránya | Tengelyenként 5 óra; X, Y és Z |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | 10. szakasz szerint teljesítve; fél szinusz; 5 g, minden tengelyre használt legmagasabb szint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Gördülő járművek ütés- és rezgésvizsgálatának összeredménye | Megfelelt |
Alkalmazási feltételek és családi példák hatóköre
| Keresztmetszet és vezetékfajta | A 6 mm² névleges adat mellett tömör, többeres és finom elemi szálas vezetékhez 0,5–10 mm², szigetelt érvéghüvelyes finom elemi szálashoz 0,5–6 mm² tartozik. |
|---|---|
| Közvetlen push-in feltétel | Tömör vezetéknél 2,5–10 mm² / 14–8 AWG; érvéghüvelyes finom elemi szálasnál 2,5–6 mm² / 16–10 AWG. A két vezetékfajta és az AWG alsó határa külön megadás. |
| Családi push-in példa | A családi útmutató egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték benyomását említi; a saját vezetékfajta és csatlakoztatási mód szerinti határok külön érvényesek. |
| Méretábra és táblázat pontossága | A méretábra 96,3 mm / 3,79 inch és 32,9 mm / 1,3 inch értéket közöl, a táblázat 3,791 és 1,295 inch értéke mellett. A 38,2 mm / 1,5 inch külön vízszintes részméret, nem a 38,9 mm teljes mélység. |
| Egyedi áthidaló családi korlátja | Áthidalási kontaktusok megbontásával és eltávolításával létrehozott egyedi áthidalók: a családi példa a 2000, 2001, 2002 és 2004 sorozatot nevezi meg. Nem ad ilyen átalakítási eljárást a saját 2006-os áthidalóhoz. |
| Áthidaló anyaga és működése | Dugaszolható közösítődugó és aljzat; dupla aljzat; ellenálló CrNi-acél rugó; tiszta elektrolitikus réz érintkező. A családi leírás a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok közösítését is említi. |
| Vizsgálat és adapterek családi példái | Moduláris TOPJOB S csatlakozó a sorkapoccsal azonos méretű vezetékhez; 2 mm átmérőjű vizsgálókontaktus kétpólusú feszültségmérőhöz. A saját 2 mm-es vizsgálórés ettől függetlenül kizárólag nagyimpedanciás mérésre, legfeljebb 100 mA-ig engedélyezett. A 2009-174 adapter CATI, 4 mm átmérőjű dugóhoz; a 2009-182 adapter legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték szerszám nélküli csatlakoztatásához való; mindkét adapter a 2000–2016 sorozathoz kompatibilis. A 2009-182 tartozéksorában külön 0,08–2,5 mm megadás szerepel. |
| Tényleges szerelési utasítás köre | Vezeték bekötése, dugaszolható áthidaló eltávolítása és WMB Inline jelölő bepattintása szerepel; a bontható sorkapoccsal közös profil nem helyettesít bontási utasítást. |
Gyártói kezelési jellemzők
| Kapocspont nyitása | Függőlegesen behelyezett működtetőszerszámmal; a vezeték bevezetési szöge kisebb mint 15 fok. |
|---|---|
| Finom elemi szálas vagy kis keresztmetszetű vezeték | Az érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható vezetékhez működtetőszerszám szükséges. |
| Dugaszolható áthidaló eltávolítása | A szerszám az áthidaló és a dupla áthidalónyílás válaszfala közé kerül; legfeljebb 5 kontaktusnál középre, több mint 5 kontaktusnál felváltva a két oldalra. |
| WMB Inline jelölés | A jelölőt a jelölősávba kell bepattintani. |
| Vezetékbekötés ábrája | Érszigetelő stop szerepel a bekötési példán. |
| További családi példa | Sínre szerelhető sorkapocsrendszer elektromos motorok huzalozásához. |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-8060 |
|---|---|
| CSA – CSA Group | C22.2 No.158; 1543858 |
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 71-145255 |
| UR – Underwriters Laboratories Inc. | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | EU és UK megfelelőségi nyilatkozat |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2; a szabvány helyén kötőjel |
| LR – Lloyds Register | EN60947; LR23325966TA |
| PRS – Polski Rejestr Statków | TE/1094/880590/23; a szabvány helyén kötőjel |
Szükséges kiegészítők – véglapváltozatok
| 2006-1692 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2006-1691 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2006-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2006-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2006-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2006-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2006-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2006-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2006-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-191 | Lezárókupak; vezetékbehelyezéshez és működtető nyitásához; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max. 2,5 mm²; egyes ellenőrző vezetékek szerszám nélkül csatlakoztathatók 0,08 - 2,5 mm; szürke |
| 210-721 | Működtetőszerszám; penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2006-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 2002-121 | Átalakító; szürke |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen méréshez használható a 2 mm-es vizsgálórés?
Kizárólag nagyimpedanciás méréshez, legfeljebb 100 mA áramig.
Mekkora a csupaszolási hossz?
13–15 mm.
Milyen vezetéket lehet közvetlenül benyomni?
Tömör vezetéket 2,5–10 mm², illetve érvéghüvelyes finom elemi szálas vezetéket 2,5–6 mm² tartományban.
Mekkora a szélessége?
7,5 mm; a teljes méret 7,5 × 96,3 × 38,9 mm.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2006-1601
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
19,5 g/db
Cikkszám
4050821181637
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2006-1601 2 vezetékes vizsgálható átmenő sorkapocs, 6 mm², bontható sorkapoccsal azonos profil, Push-in CAGE CLAMP, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2006-1601 |
| GTIN / EAN | 4050821181637 |
| Terméktípus | TOPJOB S átmenő sorkapocs vizsgálati lehetőséggel |
Villamos adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 30 A |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| UL1059, B és C felhasználási csoport | Mindkettőnél 600 V; 30 A |
| UL1059, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| CSA22.2 No.158, B és C felhasználási csoport | Mindkettőnél 600 V; 30 A |
| CSA22.2 No.158, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény pólusonként | 0,702 W |
| A veszteségi adat névleges árama | 30 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
Vizsgálati lehetőség és biztonsági korlát
| 2 mm-es vizsgálórés biztonsági feltétele | Kizárólag nagyimpedanciás mérésre engedélyezett, legfeljebb 100 mA áramig. |
|---|---|
| Mérőport és főáramkör külön határa | A 100 mA a 2 mm-es vizsgálórés nagyimpedanciás mérési korlátja; a főáramkör névleges árama ettől külön 30 A. |
| Profilazonosság | A kétvezetékes bontható sorkapoccsal azonos profilú átmenő sorkapocs, vizsgálati lehetőséggel. A profilazonosság nem ad meg leválasztási eljárást. |
| Saját áramköri ábra | Két végpont közötti átmenő vezetőút két tömör pontjelöléssel és kiemelt hídszakasszal; külön bontási művelet nincs leírva. |
Vezetékcsatlakozás
| Csatlakozási pontok / potenciálok / szintek száma | 2 / 1 / 1 |
|---|---|
| Áthidalási helyek száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 6 mm² |
| Tömör vezeték | 0,5–10 mm² / 20–8 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 2,5–10 mm² / 14–8 AWG |
| Többeres vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 2,5–6 mm² / 16–10 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 7,5 mm / 0,295 inch |
|---|---|
| Magasság a mérettáblázatban | 96,3 mm / 3,791 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 38,9 mm / 1,531 inch |
| Saját méretábra teljes vízszintes mérete | 96,3 mm / 3,79 inch |
| Saját méretábra vízszintes részmérete | 38,2 mm / 1,5 inch |
| Saját méretábra függőleges mérete | 32,9 mm / 1,3 inch |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,303 MJ |
| Tömeg | 19,5 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200):2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; ütés- és rázkódásállóság |
| Spektrum és telepítési hely | Élettartam-teszt; 1. kategória; A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesítve; 5–150 Hz; 0,101 g, minden tengelyre használt legmagasabb szint |
| Működési vizsgálat időtartama és iránya | Tengelyenként 10 perc; X, Y és Z |
| Működési vizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesítve; 5–150 Hz; 0,572 g, minden tengelyre használt legmagasabb szint |
| Élettartam-vizsgálat időtartama és iránya | Tengelyenként 5 óra; X, Y és Z |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | 10. szakasz szerint teljesítve; fél szinusz; 5 g, minden tengelyre használt legmagasabb szint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Gördülő járművek ütés- és rezgésvizsgálatának összeredménye | Megfelelt |
Alkalmazási feltételek és családi példák hatóköre
| Keresztmetszet és vezetékfajta | A 6 mm² névleges adat mellett tömör, többeres és finom elemi szálas vezetékhez 0,5–10 mm², szigetelt érvéghüvelyes finom elemi szálashoz 0,5–6 mm² tartozik. |
|---|---|
| Közvetlen push-in feltétel | Tömör vezetéknél 2,5–10 mm² / 14–8 AWG; érvéghüvelyes finom elemi szálasnál 2,5–6 mm² / 16–10 AWG. A két vezetékfajta és az AWG alsó határa külön megadás. |
| Családi push-in példa | A családi útmutató egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték benyomását említi; a saját vezetékfajta és csatlakoztatási mód szerinti határok külön érvényesek. |
| Méretábra és táblázat pontossága | A méretábra 96,3 mm / 3,79 inch és 32,9 mm / 1,3 inch értéket közöl, a táblázat 3,791 és 1,295 inch értéke mellett. A 38,2 mm / 1,5 inch külön vízszintes részméret, nem a 38,9 mm teljes mélység. |
| Egyedi áthidaló családi korlátja | Áthidalási kontaktusok megbontásával és eltávolításával létrehozott egyedi áthidalók: a családi példa a 2000, 2001, 2002 és 2004 sorozatot nevezi meg. Nem ad ilyen átalakítási eljárást a saját 2006-os áthidalóhoz. |
| Áthidaló anyaga és működése | Dugaszolható közösítődugó és aljzat; dupla aljzat; ellenálló CrNi-acél rugó; tiszta elektrolitikus réz érintkező. A családi leírás a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok közösítését is említi. |
| Vizsgálat és adapterek családi példái | Moduláris TOPJOB S csatlakozó a sorkapoccsal azonos méretű vezetékhez; 2 mm átmérőjű vizsgálókontaktus kétpólusú feszültségmérőhöz. A saját 2 mm-es vizsgálórés ettől függetlenül kizárólag nagyimpedanciás mérésre, legfeljebb 100 mA-ig engedélyezett. A 2009-174 adapter CATI, 4 mm átmérőjű dugóhoz; a 2009-182 adapter legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték szerszám nélküli csatlakoztatásához való; mindkét adapter a 2000–2016 sorozathoz kompatibilis. A 2009-182 tartozéksorában külön 0,08–2,5 mm megadás szerepel. |
| Tényleges szerelési utasítás köre | Vezeték bekötése, dugaszolható áthidaló eltávolítása és WMB Inline jelölő bepattintása szerepel; a bontható sorkapoccsal közös profil nem helyettesít bontási utasítást. |
Gyártói kezelési jellemzők
| Kapocspont nyitása | Függőlegesen behelyezett működtetőszerszámmal; a vezeték bevezetési szöge kisebb mint 15 fok. |
|---|---|
| Finom elemi szálas vagy kis keresztmetszetű vezeték | Az érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható vezetékhez működtetőszerszám szükséges. |
| Dugaszolható áthidaló eltávolítása | A szerszám az áthidaló és a dupla áthidalónyílás válaszfala közé kerül; legfeljebb 5 kontaktusnál középre, több mint 5 kontaktusnál felváltva a két oldalra. |
| WMB Inline jelölés | A jelölőt a jelölősávba kell bepattintani. |
| Vezetékbekötés ábrája | Érszigetelő stop szerepel a bekötési példán. |
| További családi példa | Sínre szerelhető sorkapocsrendszer elektromos motorok huzalozásához. |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-8060 |
|---|---|
| CSA – CSA Group | C22.2 No.158; 1543858 |
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 71-145255 |
| UR – Underwriters Laboratories Inc. | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | EU és UK megfelelőségi nyilatkozat |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2; a szabvány helyén kötőjel |
| LR – Lloyds Register | EN60947; LR23325966TA |
| PRS – Polski Rejestr Statków | TE/1094/880590/23; a szabvány helyén kötőjel |
Szükséges kiegészítők – véglapváltozatok
| 2006-1692 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2006-1691 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2006-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2006-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2006-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2006-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2006-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2006-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2006-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-191 | Lezárókupak; vezetékbehelyezéshez és működtető nyitásához; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max. 2,5 mm²; egyes ellenőrző vezetékek szerszám nélkül csatlakoztathatók 0,08 - 2,5 mm; szürke |
| 210-721 | Működtetőszerszám; penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2006-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 2002-121 | Átalakító; szürke |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.05. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2006-1601 2 vezetékes vizsgálható átmenő sorkapocs, 6 mm², bontható sorkapoccsal azonos profil, Push-in CAGE CLAMP, szürke használati útmutató
Vizsgálórés: kötelező mérési korlát
A 2 mm-es vizsgálórést kizárólag nagyimpedanciás méréshez használd, legfeljebb 100 mA áramig. Ez a vizsgálórés korlátja; a sorkapocs főáramkörének 30 A névleges árama külön adat.
Vezetékfajták és csupaszolási hossz
| Névleges keresztmetszet | 6 mm² |
|---|---|
| Tömör vezeték | 0,5–10 mm² / 20–8 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 2,5–10 mm² / 14–8 AWG |
| Többeres vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 2,5–6 mm² / 16–10 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Huzalozási irány | Felső bekötés |
Közvetlen push-in csatlakoztatás
A 2,5–10 mm² / 14–8 AWG tartományba eső tömör vezetéket, illetve a 2,5–6 mm² / 16–10 AWG tartományba eső érvéghüvelyes finom elemi szálas vezetéket közvetlenül nyomd a csatlakozási pontba. A csupaszolási hossz 13–15 mm.
Csatlakoztatás működtetőszerszámmal
1
Az érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható kis keresztmetszetű vezetékhez helyezd a működtetőszerszámot függőlegesen a működtetőnyílásba a kapocspont kinyitásához.
2
Vezesd be a vezetéket a nyitott kapocspontba; a bevezetési szög kisebb mint 15 fok.
Dugaszolható áthidaló eltávolítása
1
Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé.
2
Emeld ki az áthidalót. Legfeljebb 5 kontaktusnál középen használd a szerszámot; több mint 5 kontaktusnál felváltva a két oldalon.
WMB Inline jelölés
Pattintsd a WMB Inline jelölőt a jelölősávba.
Egyedi határok és családi példák
| Keresztmetszet és vezetékfajta | A 6 mm² névleges adat mellett tömör, többeres és finom elemi szálas vezetékhez 0,5–10 mm², szigetelt érvéghüvelyes finom elemi szálashoz 0,5–6 mm² tartozik. |
|---|---|
| Közvetlen push-in feltétel | Tömör vezetéknél 2,5–10 mm² / 14–8 AWG; érvéghüvelyes finom elemi szálasnál 2,5–6 mm² / 16–10 AWG. A két vezetékfajta és az AWG alsó határa külön megadás. |
| Családi push-in példa | A családi útmutató egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték benyomását említi; a saját vezetékfajta és csatlakoztatási mód szerinti határok külön érvényesek. |
| Méretábra és táblázat pontossága | A méretábra 96,3 mm / 3,79 inch és 32,9 mm / 1,3 inch értéket közöl, a táblázat 3,791 és 1,295 inch értéke mellett. A 38,2 mm / 1,5 inch külön vízszintes részméret, nem a 38,9 mm teljes mélység. |
| Egyedi áthidaló családi korlátja | Áthidalási kontaktusok megbontásával és eltávolításával létrehozott egyedi áthidalók: a családi példa a 2000, 2001, 2002 és 2004 sorozatot nevezi meg. Nem ad ilyen átalakítási eljárást a saját 2006-os áthidalóhoz. |
| Áthidaló anyaga és működése | Dugaszolható közösítődugó és aljzat; dupla aljzat; ellenálló CrNi-acél rugó; tiszta elektrolitikus réz érintkező. A családi leírás a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok közösítését is említi. |
| Vizsgálat és adapterek családi példái | Moduláris TOPJOB S csatlakozó a sorkapoccsal azonos méretű vezetékhez; 2 mm átmérőjű vizsgálókontaktus kétpólusú feszültségmérőhöz. A saját 2 mm-es vizsgálórés ettől függetlenül kizárólag nagyimpedanciás mérésre, legfeljebb 100 mA-ig engedélyezett. A 2009-174 adapter CATI, 4 mm átmérőjű dugóhoz; a 2009-182 adapter legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték szerszám nélküli csatlakoztatásához való; mindkét adapter a 2000–2016 sorozathoz kompatibilis. A 2009-182 tartozéksorában külön 0,08–2,5 mm megadás szerepel. |
| Tényleges szerelési utasítás köre | Vezeték bekötése, dugaszolható áthidaló eltávolítása és WMB Inline jelölő bepattintása szerepel; a bontható sorkapoccsal közös profil nem helyettesít bontási utasítást. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
