Wago 2002-880/1000-411 dugaszolható alkatrészmodul, 2 pólusú, 1N4007 diódával, 10,4 mm széles, max. 85 °C üzemi hőmérséklet, szürke
RRP:2 524 Ft/db
2 499 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 176 Ft/db
nettó 1 713 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

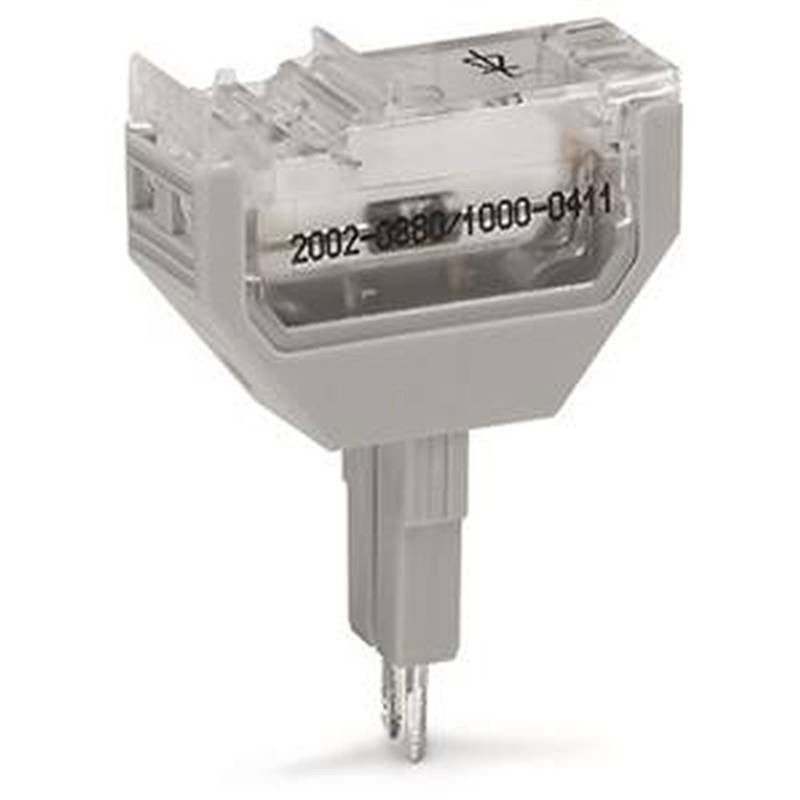

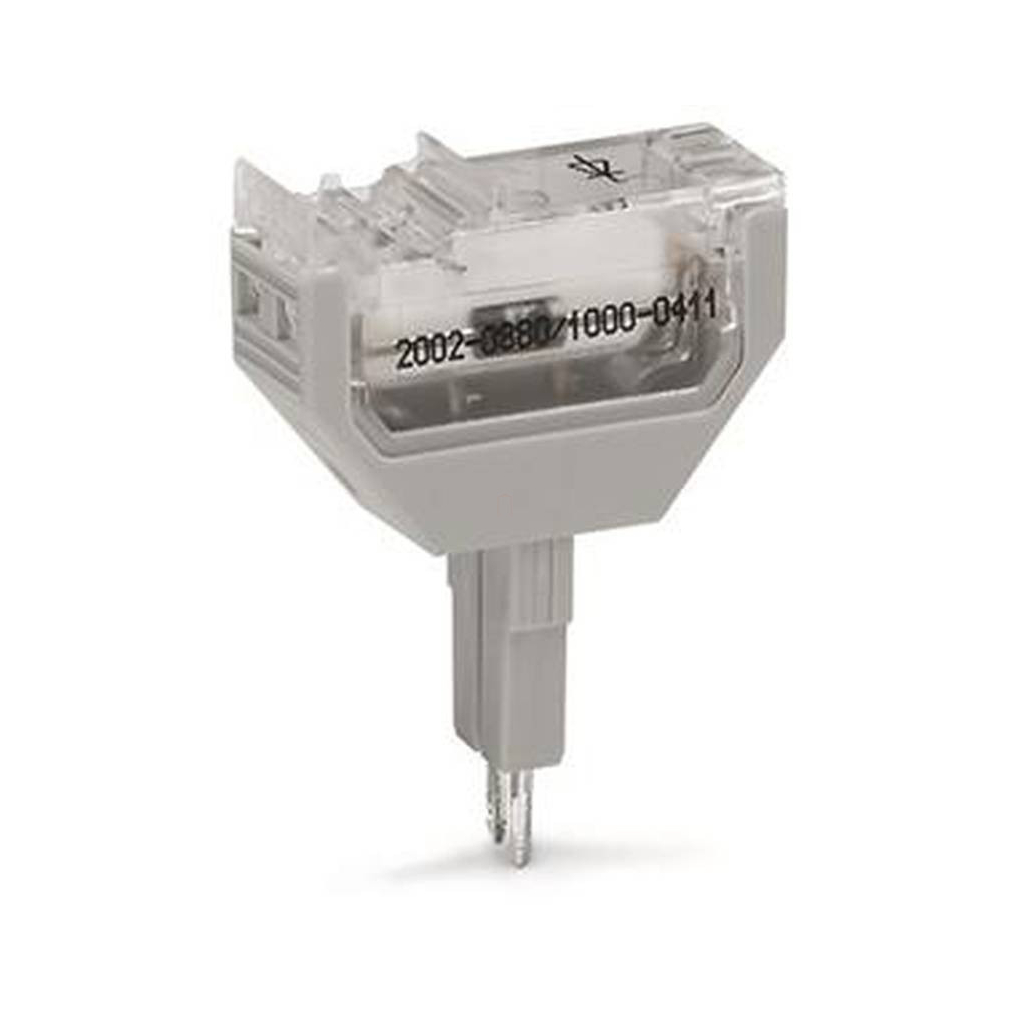

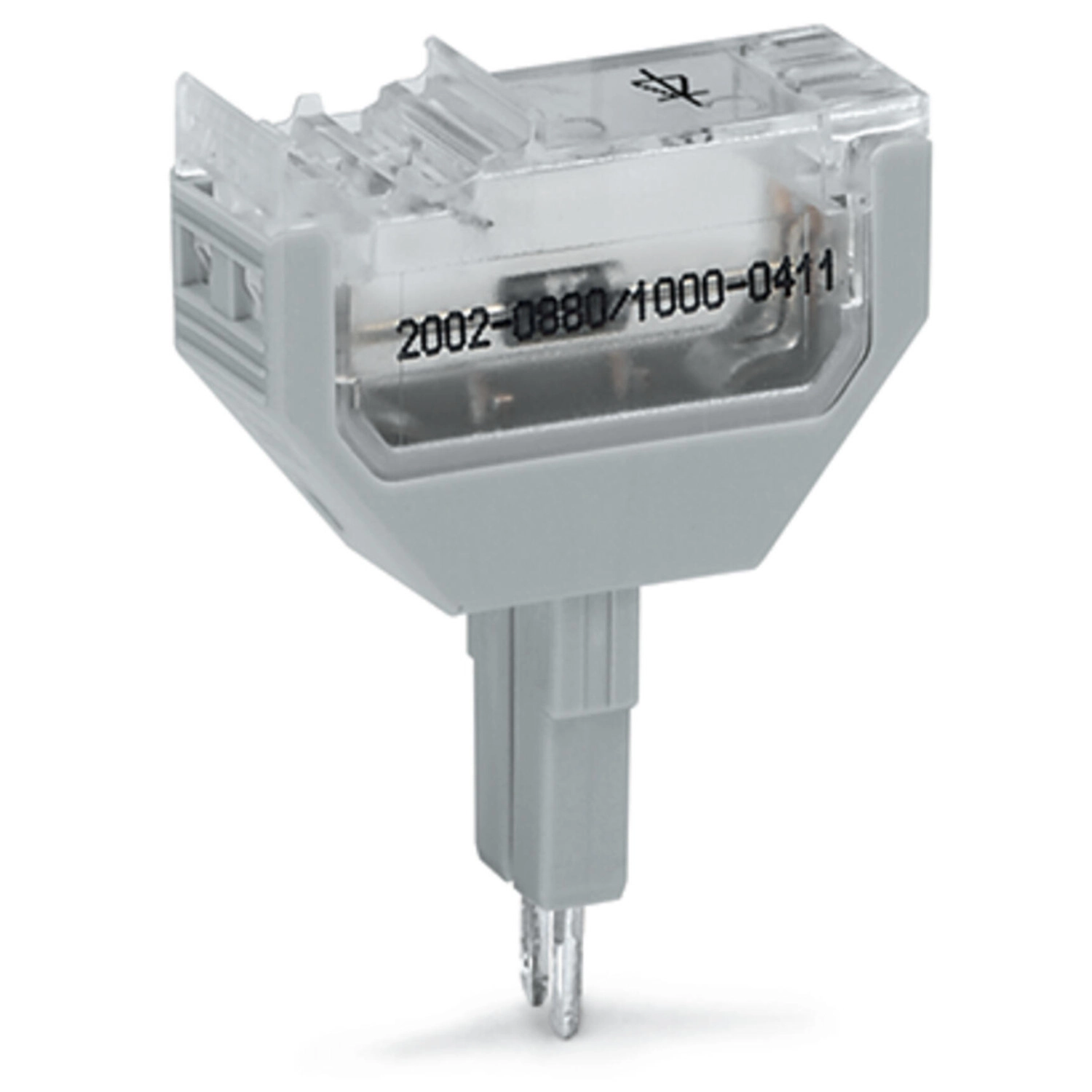

2002 sorozatú diódás alkatrészmodul, szürke. A 2002-880/1000-411 cikkszámú diódás alkatrészmodul könnyed villamos szerelést tesz lehetővé. Szerelésre és azonnali használatra kész. Megfelelő megoldás minden vezetékezési feladathoz.
A Wago 2002-880/1000-411 szürke, kétpólusú dugaszolható alkatrész 1N4007 diódával és 10,4 mm szélességgel. Névleges árama 0,5 A, névleges feszültsége 250 V, fordított feszültsége 1000 V; az anód a jobb oldalon található. A funkcionális és vezetékezési szint szétválasztásával forrasztásmentes kialakítást, funkcionális egységek gyors cseréjét teszi lehetővé.
Műszaki és anyagadatok
| Pólusszám | 2 |
|---|---|
| Névleges áram IEC/EN szerint | 0,5 A |
| Névleges feszültség | 250 V |
| Fordított feszültség | 1000 V |
| Dióda | 1N4007 |
| Anód helyzete | Jobb oldalon |
| Szélesség | 10,4 mm / 0,409 inch |
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,105 MJ |
| Tömeg | 4,4 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet a táblázatban | −60 … +105 °C |
| Megnevezésben szereplő működési felső hőmérséklet | 85 °C |
| Gyári csomagolási mennyiség | 50 db; doboz |
Alkalmazási feltételek és eltérő megadások
| Két működési hőmérséklet-megadás | A termékmegnevezés legfeljebb 85 °C működési hőmérsékletet közöl, míg a környezeti táblázat −60 … +105 °C folyamatos működési tartományt ad meg. A két megadás nem azonos; a magasabb felső értékből nem következik a megnevezés 85 °C-os határának általános felülírása. A feldolgozási tartomány külön −35 … +85 °C. |
|---|---|
| Kompatibilitás | A 2001–2006 sorozat áthidalónyílásos átmenő sorkapcsaival használható, a diódamodul 10,4 mm-es szélességének figyelembevételével. Két szomszédos átmenő sorkapocs áthidalónyílásaiba illeszkedik; meglévő rendszerbe utólag is beszerelhető. |
| Kapcsolási rajz és tájolás | A rajz felső összeköttetésének mindkét oldalán +, alsó összeköttetésének mindkét oldalán − jel szerepel; a dióda a két ág között található. A műszaki táblázat külön a jobb oldali anódot nevezi meg. |
| Összeállítási méret | A szerelési ábra 53,3 mm / 2,1 inch magassága a szemléltetett, diódamodullal összeállított sorkapocshoz tartozik; nem a különálló modul magasságadata. |
| Ex-alkalmazási megjelölés | Az opcionális sorkapcsok közül a 2002-1201, 2202-1201, 2002-1301, 2202-1301 és 2002-1401 leírásában szerepel az Ex e II alkalmasság. A 2202-1401 felsorolása nem tartalmaz ilyen megjelölést. Ezek a kapcsolódó sorkapcsok adatai; nem a diódamodul önálló Ex-minősítése. |
Diódamodullal összeállított sorkapcsok hossza
| 2002-1201 sorkapocs diódamodullal | 48,5 mm / 1,91 inch hossz |
|---|---|
| 2002-1301 sorkapocs diódamodullal | 59,2 mm / 2,33 inch hossz |
| 2002-1401 sorkapocs diódamodullal | 69,9 mm / 2,75 inch hossz |
Opcionális kiegészítők és sorkapcsok
| 249-117 | Csavar nélküli végbak; 10 mm széles; DIN35 × 15 és DIN35 × 7,5 mm sínhez; szürke |
|---|---|
| 249-116 | Csavar nélküli végbak; 6 mm széles; DIN35 × 15 és DIN35 × 7,5 mm sínhez; szürke |
| 2009-115 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; fehér |
| 2009-115/000-024 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; ibolya |
| 2009-115/000-006 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; kék |
| 2009-115/000-012 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; narancssárga |
| 2009-115/000-002 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; sárga |
| 2009-115/000-007 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; szürke |
| 2009-115/000-017 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; világoszöld |
| 2009-115/000-023 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; barna |
| 793-5501 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; kék |
| 793-5501/000-012 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; piros |
| 793-5501/000-002 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; zöld |
| 2009-110 | Jelölőszalag Smart Printerhez; 50 m/tekercs; nem nyújtható; üres, bepattintható; fehér |
| 2002-1201 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó és középső jelölés; DIN35 × 15 és DIN35 × 7,5 mm sínhez; Push-in CAGE CLAMP; szürke; Ex e II alkalmazásokhoz megfelelő, a sorkapocs saját megadása szerint |
| 2202-1201 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó és középső jelölés; DIN35 × 15 és DIN35 × 7,5 mm sínhez; Push-in CAGE CLAMP; szürke; nyomógombbal és vizsgálóporttal; Ex e II alkalmazásokhoz megfelelő, a sorkapocs saját megadása szerint |
| 2002-1301 | 3 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó és középső jelölés; DIN35 × 15 és DIN35 × 7,5 mm sínhez; Push-in CAGE CLAMP; szürke; Ex e II alkalmazásokhoz megfelelő, a sorkapocs saját megadása szerint |
| 2202-1301 | 3 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó és középső jelölés; DIN35 × 15 és DIN35 × 7,5 mm sínhez; Push-in CAGE CLAMP; szürke; nyomógombbal és vizsgálóporttal; Ex e II alkalmazásokhoz megfelelő, a sorkapocs saját megadása szerint |
| 2002-1401 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó és középső jelölés; DIN35 × 15 és DIN35 × 7,5 mm sínhez; Push-in CAGE CLAMP; szürke; Ex e II alkalmazásokhoz megfelelő, a sorkapocs saját megadása szerint |
| 2202-1401 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó és középső jelölés; DIN35 × 15 és DIN35 × 7,5 mm sínhez; Push-in CAGE CLAMP; szürke; nyomógombbal és vizsgálóporttal |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, 7(a) mentességgel |
|---|---|
| CAS-számok – külön gyári lista | 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok – külön gyári lista | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; ólom |
| SCIP – Ausztria | 8a82dba0-ae45-46a5-b9d7-2411e464b9fe |
| SCIP – Belgium | 5539267a-9712-4440-bb4b-8736b3782209 |
| SCIP – Bulgária | c41d57d9-3bba-465f-8719-09f45d7f4fa0 |
| SCIP – Csehország | d9a34e6f-d103-4549-b46b-cd283de64523 |
| SCIP – Dánia | 2d15fa36-8536-4d8a-96f2-26196b5bdfe5 |
| SCIP – Finnország | ab085620-0c25-4f3e-b22c-418daf9e499a |
| SCIP – Franciaország | 86bef947-9f19-4c52-beea-292e7312a42f |
| SCIP – Németország | 65587ca4-2b41-44f0-b167-8a05b9d4cc81 |
| SCIP – Magyarország | a894ddeb-71cb-4b4c-afa4-777e0b079e1e |
| SCIP – Olaszország | ded3223a-1bae-4538-989d-bec138a48a56 |
| SCIP – Hollandia | 563a6586-8a27-496a-894a-4c6a5cfbcaee |
| SCIP – Lengyelország | d6d7cc1c-cea3-4c39-8bfc-eaffee9cb398 |
| SCIP – Románia | ec8afcfd-9faa-44b7-b69c-7bf9b4f814b3 |
| SCIP – Svédország | 2d6994b2-ca9e-42bd-ac0d-49786e3355ea |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a modul szélessége?
10,4 mm; a kompatibilis sorkapocs kiválasztásánál ezt figyelembe kell venni.
Hol található az anód?
A műszaki táblázat szerint a jobb oldalon.
Az 53,3 mm a különálló modul magassága?
Az érték a szemléltetett sorkapocs és diódamodul összeállításának mérete.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
2
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2002-880/1000-411
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
4,42 g/db
Cikkszám
4045454949006
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2002-880/1000-411 dugaszolható alkatrészmodul, 2 pólusú, 1N4007 diódával, 10,4 mm széles, max. 85 °C üzemi hőmérséklet, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2002-880/1000-411 |
| GTIN / EAN | 4045454949006 |
| Terméktípus | Dugaszolható diódamodul |
Műszaki és anyagadatok
| Pólusszám | 2 |
|---|---|
| Névleges áram IEC/EN szerint | 0,5 A |
| Névleges feszültség | 250 V |
| Fordított feszültség | 1000 V |
| Dióda | 1N4007 |
| Anód helyzete | Jobb oldalon |
| Szélesség | 10,4 mm / 0,409 inch |
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,105 MJ |
| Tömeg | 4,4 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet a táblázatban | −60 … +105 °C |
| Megnevezésben szereplő működési felső hőmérséklet | 85 °C |
| Gyári csomagolási mennyiség | 50 db; doboz |
Alkalmazási feltételek és eltérő megadások
| Két működési hőmérséklet-megadás | A termékmegnevezés legfeljebb 85 °C működési hőmérsékletet közöl, míg a környezeti táblázat −60 … +105 °C folyamatos működési tartományt ad meg. A két megadás nem azonos; a magasabb felső értékből nem következik a megnevezés 85 °C-os határának általános felülírása. A feldolgozási tartomány külön −35 … +85 °C. |
|---|---|
| Kompatibilitás | A 2001–2006 sorozat áthidalónyílásos átmenő sorkapcsaival használható, a diódamodul 10,4 mm-es szélességének figyelembevételével. Két szomszédos átmenő sorkapocs áthidalónyílásaiba illeszkedik; meglévő rendszerbe utólag is beszerelhető. |
| Kapcsolási rajz és tájolás | A rajz felső összeköttetésének mindkét oldalán +, alsó összeköttetésének mindkét oldalán − jel szerepel; a dióda a két ág között található. A műszaki táblázat külön a jobb oldali anódot nevezi meg. |
| Összeállítási méret | A szerelési ábra 53,3 mm / 2,1 inch magassága a szemléltetett, diódamodullal összeállított sorkapocshoz tartozik; nem a különálló modul magasságadata. |
| Ex-alkalmazási megjelölés | Az opcionális sorkapcsok közül a 2002-1201, 2202-1201, 2002-1301, 2202-1301 és 2002-1401 leírásában szerepel az Ex e II alkalmasság. A 2202-1401 felsorolása nem tartalmaz ilyen megjelölést. Ezek a kapcsolódó sorkapcsok adatai; nem a diódamodul önálló Ex-minősítése. |
Diódamodullal összeállított sorkapcsok hossza
| 2002-1201 sorkapocs diódamodullal | 48,5 mm / 1,91 inch hossz |
|---|---|
| 2002-1301 sorkapocs diódamodullal | 59,2 mm / 2,33 inch hossz |
| 2002-1401 sorkapocs diódamodullal | 69,9 mm / 2,75 inch hossz |
Opcionális kiegészítők és sorkapcsok
| 249-117 | Csavar nélküli végbak; 10 mm széles; DIN35 × 15 és DIN35 × 7,5 mm sínhez; szürke |
|---|---|
| 249-116 | Csavar nélküli végbak; 6 mm széles; DIN35 × 15 és DIN35 × 7,5 mm sínhez; szürke |
| 2009-115 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; fehér |
| 2009-115/000-024 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; ibolya |
| 2009-115/000-006 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; kék |
| 2009-115/000-012 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; narancssárga |
| 2009-115/000-002 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; sárga |
| 2009-115/000-007 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; szürke |
| 2009-115/000-017 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; világoszöld |
| 2009-115/000-023 | WMB-Inline Smart Printerhez; 1500 db/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; barna |
| 793-5501 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; kék |
| 793-5501/000-012 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; piros |
| 793-5501/000-002 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; 5–17,5 mm széles sorkapcsokhoz; 5–5,2 mm-ig nyújtható; üres, bepattintható; zöld |
| 2009-110 | Jelölőszalag Smart Printerhez; 50 m/tekercs; nem nyújtható; üres, bepattintható; fehér |
| 2002-1201 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó és középső jelölés; DIN35 × 15 és DIN35 × 7,5 mm sínhez; Push-in CAGE CLAMP; szürke; Ex e II alkalmazásokhoz megfelelő, a sorkapocs saját megadása szerint |
| 2202-1201 | 2 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó és középső jelölés; DIN35 × 15 és DIN35 × 7,5 mm sínhez; Push-in CAGE CLAMP; szürke; nyomógombbal és vizsgálóporttal; Ex e II alkalmazásokhoz megfelelő, a sorkapocs saját megadása szerint |
| 2002-1301 | 3 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó és középső jelölés; DIN35 × 15 és DIN35 × 7,5 mm sínhez; Push-in CAGE CLAMP; szürke; Ex e II alkalmazásokhoz megfelelő, a sorkapocs saját megadása szerint |
| 2202-1301 | 3 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó és középső jelölés; DIN35 × 15 és DIN35 × 7,5 mm sínhez; Push-in CAGE CLAMP; szürke; nyomógombbal és vizsgálóporttal; Ex e II alkalmazásokhoz megfelelő, a sorkapocs saját megadása szerint |
| 2002-1401 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó és középső jelölés; DIN35 × 15 és DIN35 × 7,5 mm sínhez; Push-in CAGE CLAMP; szürke; Ex e II alkalmazásokhoz megfelelő, a sorkapocs saját megadása szerint |
| 2202-1401 | 4 vezetékes átmenő sorkapocs; 2,5 mm²; oldalsó és középső jelölés; DIN35 × 15 és DIN35 × 7,5 mm sínhez; Push-in CAGE CLAMP; szürke; nyomógombbal és vizsgálóporttal |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-14-11-49 |
| eCl@ss 9.0 | 27-14-11-49 |
| ETIM 9.0 | EC002018 |
| ETIM 10.0 | EC002018 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, 7(a) mentességgel |
|---|---|
| CAS-számok – külön gyári lista | 7439-92-1; 79-94-7 |
| REACH jelöltlistás anyagok – külön gyári lista | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; ólom |
| SCIP – Ausztria | 8a82dba0-ae45-46a5-b9d7-2411e464b9fe |
| SCIP – Belgium | 5539267a-9712-4440-bb4b-8736b3782209 |
| SCIP – Bulgária | c41d57d9-3bba-465f-8719-09f45d7f4fa0 |
| SCIP – Csehország | d9a34e6f-d103-4549-b46b-cd283de64523 |
| SCIP – Dánia | 2d15fa36-8536-4d8a-96f2-26196b5bdfe5 |
| SCIP – Finnország | ab085620-0c25-4f3e-b22c-418daf9e499a |
| SCIP – Franciaország | 86bef947-9f19-4c52-beea-292e7312a42f |
| SCIP – Németország | 65587ca4-2b41-44f0-b167-8a05b9d4cc81 |
| SCIP – Magyarország | a894ddeb-71cb-4b4c-afa4-777e0b079e1e |
| SCIP – Olaszország | ded3223a-1bae-4538-989d-bec138a48a56 |
| SCIP – Hollandia | 563a6586-8a27-496a-894a-4c6a5cfbcaee |
| SCIP – Lengyelország | d6d7cc1c-cea3-4c39-8bfc-eaffee9cb398 |
| SCIP – Románia | ec8afcfd-9faa-44b7-b69c-7bf9b4f814b3 |
| SCIP – Svédország | 2d6994b2-ca9e-42bd-ac0d-49786e3355ea |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2002-880/1000-411 dugaszolható alkatrészmodul, 2 pólusú, 1N4007 diódával, 10,4 mm széles, max. 85 °C üzemi hőmérséklet, szürke használati útmutató
A diódamodul behelyezése
1
Nyomd be a diódamodult két szomszédos, áthidalónyílással ellátott átmenő sorkapocs áthidalónyílásaiba. A 2001–2006 sorozat kompatibilis sorkapcsainál vedd figyelembe a modul 10,4 mm-es szélességét.
Összeállítási méretek
| 2002-1201 sorkapocs diódamodullal | 48,5 mm / 1,91 inch hossz |
|---|---|
| 2002-1301 sorkapocs diódamodullal | 59,2 mm / 2,33 inch hossz |
| 2002-1401 sorkapocs diódamodullal | 69,9 mm / 2,75 inch hossz |
Ellenőrzés és jelölés
Az ellenőrzés kétpólusú vizsgálódugóval is elvégezhető. A jelöléshez WMB jelölőrendszer vagy jelölőszalag használható.
Alkalmazási feltételek
| Két működési hőmérséklet-megadás | A termékmegnevezés legfeljebb 85 °C működési hőmérsékletet közöl, míg a környezeti táblázat −60 … +105 °C folyamatos működési tartományt ad meg. A két megadás nem azonos; a magasabb felső értékből nem következik a megnevezés 85 °C-os határának általános felülírása. A feldolgozási tartomány külön −35 … +85 °C. |
|---|---|
| Kompatibilitás | A 2001–2006 sorozat áthidalónyílásos átmenő sorkapcsaival használható, a diódamodul 10,4 mm-es szélességének figyelembevételével. Két szomszédos átmenő sorkapocs áthidalónyílásaiba illeszkedik; meglévő rendszerbe utólag is beszerelhető. |
| Kapcsolási rajz és tájolás | A rajz felső összeköttetésének mindkét oldalán +, alsó összeköttetésének mindkét oldalán − jel szerepel; a dióda a két ág között található. A műszaki táblázat külön a jobb oldali anódot nevezi meg. |
| Összeállítási méret | A szerelési ábra 53,3 mm / 2,1 inch magassága a szemléltetett, diódamodullal összeállított sorkapocshoz tartozik; nem a különálló modul magasságadata. |
| Ex-alkalmazási megjelölés | Az opcionális sorkapcsok közül a 2002-1201, 2202-1201, 2002-1301, 2202-1301 és 2002-1401 leírásában szerepel az Ex e II alkalmasság. A 2202-1401 felsorolása nem tartalmaz ilyen megjelölést. Ezek a kapcsolódó sorkapcsok adatai; nem a diódamodul önálló Ex-minősítése. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
