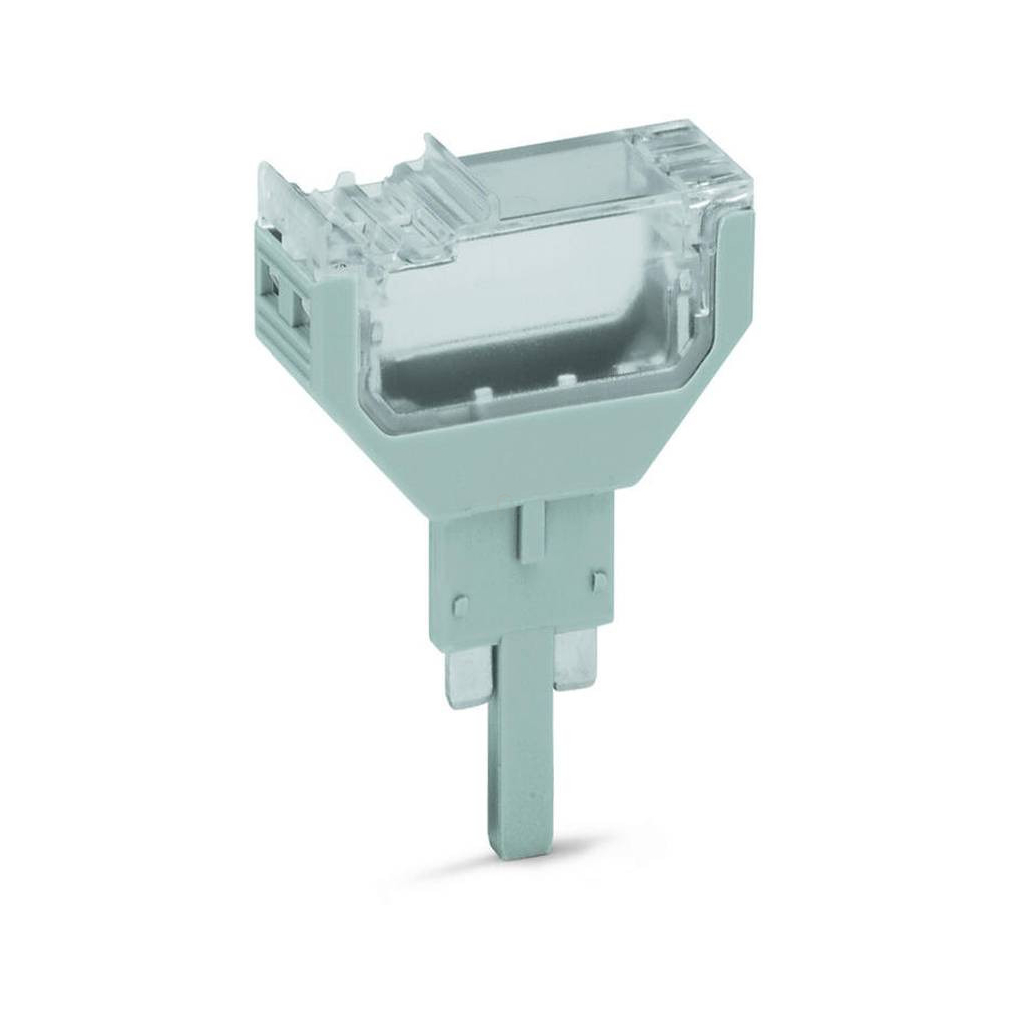

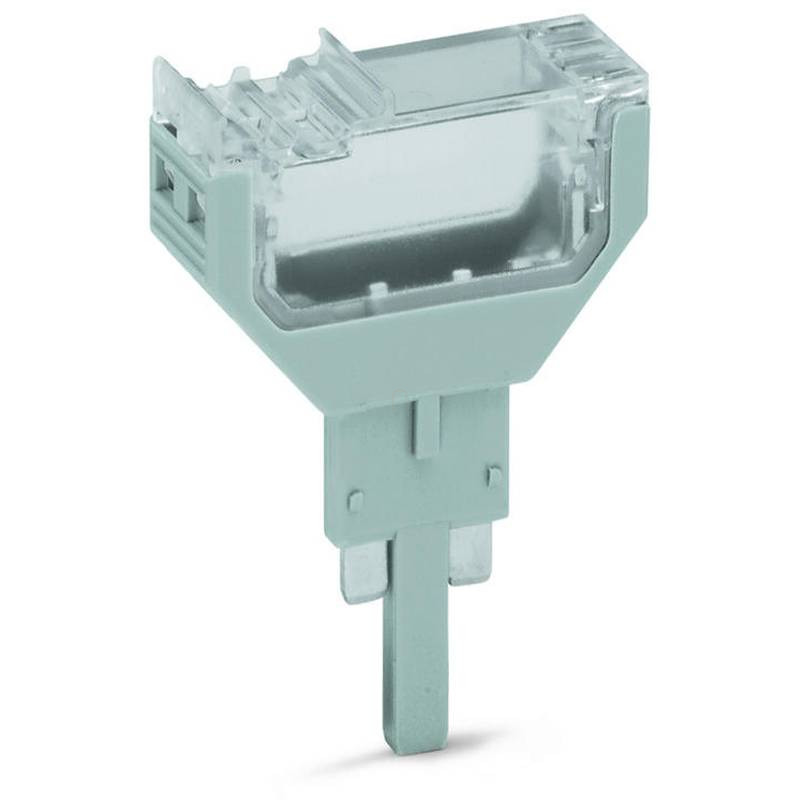

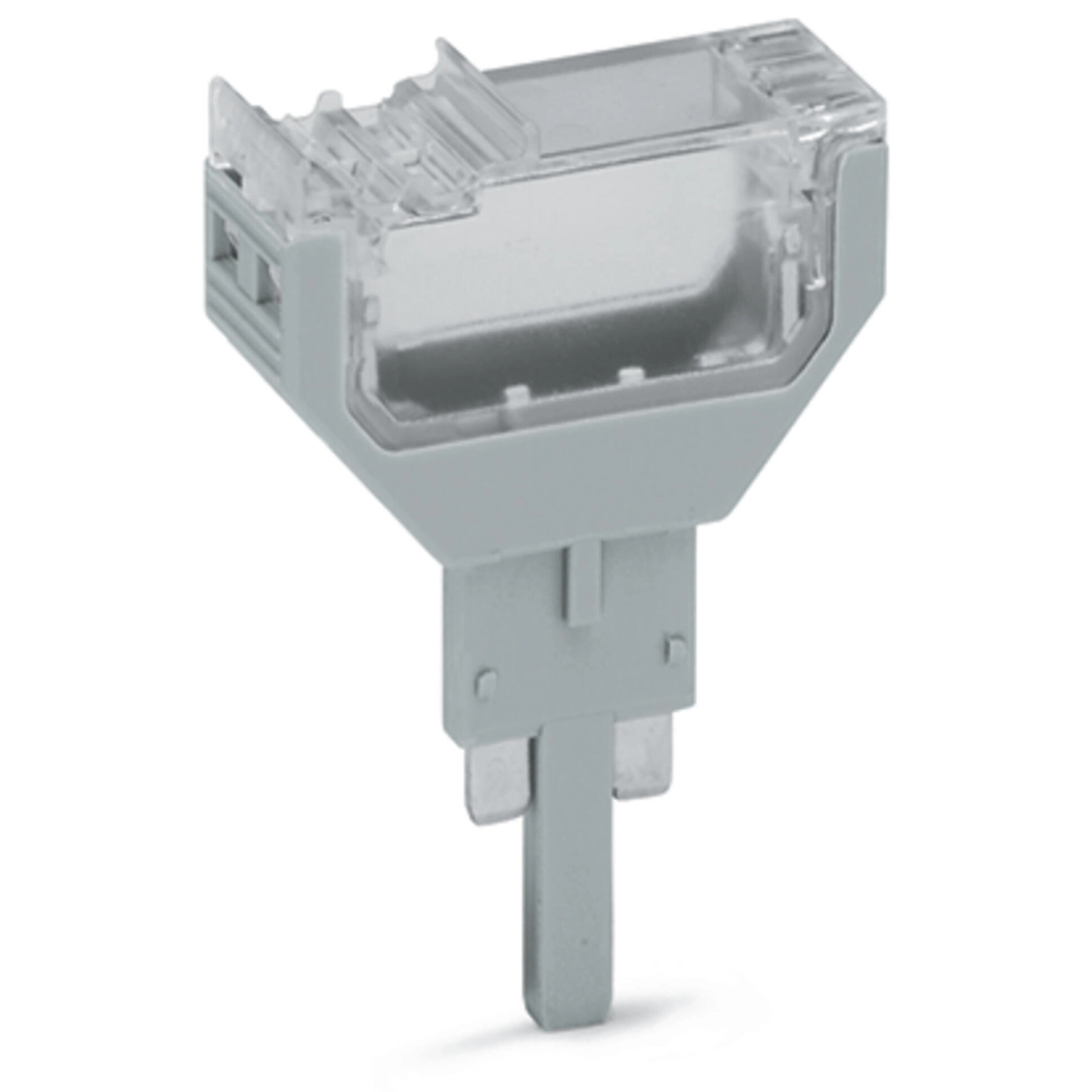

Wago 2002-810 üres alkatrészdugasz-ház saját beépítéshez, 10,4 mm széles, 2 pólusú, 2-es típus, szürke
RRP:831 Ft/db
823 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
717 Ft/db
nettó 565 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Üres alkatrészdugasz-ház, 2002-es sorozat, szürke. A Wago 2002-810 üres alkatrészdugasz-ház egyszerű villamos szerelést tesz lehetővé. Méretei 10,4 x 29,6 x 41,8 mm (szélesség x magasság x mélység). Kompakt méretek. Biztonságos és gyors szerelés.
A Wago 2002-810 szürke, üres, 2 pólusú dugaszolható modul saját alkatrészek beépítéséhez. Szélessége 10,4 mm, magassága 29,6 mm, mélysége 41,8 mm; a kivitel típusa 2.
Alkalmazás és kiválasztás
Diódák, ellenállások és más alkatrészek forrasztásmentes összeállításával egyedi áramkör alakítható ki. A megfelelő változat kiválasztásához a modulszélességet, a beépíthető alkatrész méreteit és a hozzá tartozó alap sorkapcsot együtt ellenőrizd.
Műszaki adatok
| Kivitel | Saját beépítéshez, üres; 2 pólusú |
|---|---|
| Típus | 2 |
| Szélesség | 10,4 mm / 0,409 inch |
| Magasság | 29,6 mm / 1,165 inch |
| Mélység | 41,8 mm / 1,646 inch |
| Jelölési szint | Középső |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,088 MJ |
| Tömeg | 3,4 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Alkatrész- és NYÁK-beépítés méretei
| Felhasználás | Diódák, ellenállások és más alkatrészek forrasztásmentes összeállítása saját áramkörhöz |
|---|---|
| A beépíthető alkatrész legnagyobb átmérője | 5,4 mm, a 10,4 mm modulszélességhez |
| Alkatrész rajzi teljes hossza | 25,8 … 27 mm |
| Alkatrésztest rajzi legnagyobb hossza | 15,5 mm |
| Csatlakozóvezeték rajzi átmérője | 0,5 … 1,1 mm |
| Újracsatlakoztatás | Csak azonos vagy nagyobb átmérőjű vezetékkel |
| Illusztrált alkatrész | 1N4007 dióda; szerelési példa, nem a modulba beépített alkatrész |
| NYÁK rajzi szélessége | 19 ±0,2 mm |
| NYÁK rajzi vastagsága | 1 ±0,075 mm |
| NYÁK alsó részének rajzi szélessége | 12 mm, +0,2 / −0,1 mm tűréssel |
| NYÁK alsó részének rajzi magassága | 6 mm |
| Érintkezőfelület rajzi hossza | 5 mm |
| Érintkezőfelületek rajzi középtávolsága | 6 mm |
| NYÁK-beépítéshez megadott magasság | 3,3 mm, 10,4 mm modulszélességnél; nem azonos a ház 29,6 mm magasságával |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mi a pontos gyártói cikkszám?
2002-810.
Mennyi a tömege?
3,4 g.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
2
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2002-810
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,4 g/db
Cikkszám
4045454857776
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2002-810 üres alkatrészdugasz-ház saját beépítéshez, 10,4 mm széles, 2 pólusú, 2-es típus, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2002-810 |
| GTIN / EAN | 4045454857776 |
| Terméktípus | Üres dugaszolható alkatrészmodul |
Kivitel és műszaki adatok
| Kivitel | Saját beépítéshez, üres; 2 pólusú |
|---|---|
| Típus | 2 |
| Szélesség | 10,4 mm / 0,409 inch |
| Magasság | 29,6 mm / 1,165 inch |
| Mélység | 41,8 mm / 1,646 inch |
| Jelölési szint | Középső |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,088 MJ |
| Tömeg | 3,4 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Alkatrész- és NYÁK-beépítés méretei
| Felhasználás | Diódák, ellenállások és más alkatrészek forrasztásmentes összeállítása saját áramkörhöz |
|---|---|
| A beépíthető alkatrész legnagyobb átmérője | 5,4 mm, a 10,4 mm modulszélességhez |
| Alkatrész rajzi teljes hossza | 25,8 … 27 mm |
| Alkatrésztest rajzi legnagyobb hossza | 15,5 mm |
| Csatlakozóvezeték rajzi átmérője | 0,5 … 1,1 mm |
| Újracsatlakoztatás | Csak azonos vagy nagyobb átmérőjű vezetékkel |
| Illusztrált alkatrész | 1N4007 dióda; szerelési példa, nem a modulba beépített alkatrész |
| NYÁK rajzi szélessége | 19 ±0,2 mm |
| NYÁK rajzi vastagsága | 1 ±0,075 mm |
| NYÁK alsó részének rajzi szélessége | 12 mm, +0,2 / −0,1 mm tűréssel |
| NYÁK alsó részének rajzi magassága | 6 mm |
| Érintkezőfelület rajzi hossza | 5 mm |
| Érintkezőfelületek rajzi középtávolsága | 6 mm |
| NYÁK-beépítéshez megadott magasság | 3,3 mm, 10,4 mm modulszélességnél; nem azonos a ház 29,6 mm magasságával |
Opcionális kiegészítők
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
|---|---|
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2002-1662 | 2 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; narancssárga |
| 2002-1661 | 2 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; szürke |
| 2202-1661 | 2 vezetékes dugaszolható alapsorkapocs; nyomógombbal; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; szürke |
| 2202-1961 | 2 vezetékes dugaszolható alapsorkapocs; nyomógombbal; további áthidalási pontok; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; szürke |
| 2002-1961 | 2 vezetékes dugaszolható alapsorkapocs; további áthidalási pontok; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; szürke |
| 2002-1761 | 3 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; szürke |
| 2202-1761 | 3 vezetékes dugaszolható alapsorkapocs; nyomógombbal; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; szürke |
| 2002-1861 | 4 vezetékes dugaszolható alapsorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; szürke |
| 2202-1861 | 4 vezetékes dugaszolható alapsorkapocs; nyomógombbal; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-49 |
| eCl@ss 9.0 | 27-18-27-02 |
| ETIM 9.0 | EC002018 |
| ETIM 10.0 | EC002018 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2002-810 üres alkatrészdugasz-ház saját beépítéshez, 10,4 mm széles, 2 pólusú, 2-es típus, szürke használati útmutató
Alkatrész beépítése
1
Vágd az alkatrész csatlakozóvezetékeit a megfelelő hosszúságra; a megadott rajzi méretek 25,8 … 27 mm teljes hossz, legfeljebb 15,5 mm alkatrésztest és 0,5 … 1,1 mm vezetékátmérő.
2
Működtetőszerszámmal nyomd az alkatrészt a csatlakozódugóba.
NYÁK beépítése
1
A megadott NYÁK-méretek szerint kialakított nyomtatott áramköri lapot működtetőszerszámmal nyomd a csatlakozódugóba.
Fedél zárása és nyitása
Lezáráskor a gyártó szerelési ábráján bemutatott helyzetben helyezd fel a fedelet. A fedél 2,5 mm-es pengéjű működtetőszerszámmal vagy dugaszolható alkatrészhez való univerzális működtetőszerszámmal nyitható.
Beépítési feltételek
| Felhasználás | Diódák, ellenállások és más alkatrészek forrasztásmentes összeállítása saját áramkörhöz |
|---|---|
| A beépíthető alkatrész legnagyobb átmérője | 5,4 mm, a 10,4 mm modulszélességhez |
| Alkatrész rajzi teljes hossza | 25,8 … 27 mm |
| Alkatrésztest rajzi legnagyobb hossza | 15,5 mm |
| Csatlakozóvezeték rajzi átmérője | 0,5 … 1,1 mm |
| Újracsatlakoztatás | Csak azonos vagy nagyobb átmérőjű vezetékkel |
| Illusztrált alkatrész | 1N4007 dióda; szerelési példa, nem a modulba beépített alkatrész |
| NYÁK rajzi szélessége | 19 ±0,2 mm |
| NYÁK rajzi vastagsága | 1 ±0,075 mm |
| NYÁK alsó részének rajzi szélessége | 12 mm, +0,2 / −0,1 mm tűréssel |
| NYÁK alsó részének rajzi magassága | 6 mm |
| Érintkezőfelület rajzi hossza | 5 mm |
| Érintkezőfelületek rajzi középtávolsága | 6 mm |
| NYÁK-beépítéshez megadott magasság | 3,3 mm, 10,4 mm modulszélességnél; nem azonos a ház 29,6 mm magasságával |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
