Wago 2002-1208 2 vezetékes árnyékoló sorkapocs, 2,5 mm², Push-in CAGE CLAMP, oldalsó/középső jelölés, DIN 35 × 15 és 35 × 7,5, fehér
RRP:1 165 Ft/db
1 153 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 004 Ft/db
nettó 791 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Árnyékoló sorkapocs, 2002-es sorozat, kezelőszerszámos működtetés. A Wago 2002-1208 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 10–12 mm csupaszítási hosszt kell alkalmazni. Az árnyékoló sorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, és biztosítja a zavarjelek biztonságos elvezetését. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,25–4 mm². Univerzális csatlakozás minden vezetőtípushoz: Push-in CAGE CLAMP®. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozásokat kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Megkönnyítik a vezetékezést, mert a tömör, sodrott és érvéghüvelyezett finomsodratú vezetők gyorsan betolhatók. Megfelelő megoldás minden vezetékezési feladathoz. Kezelőszerszámos működtetés. Biztonságos és gyors szerelés.

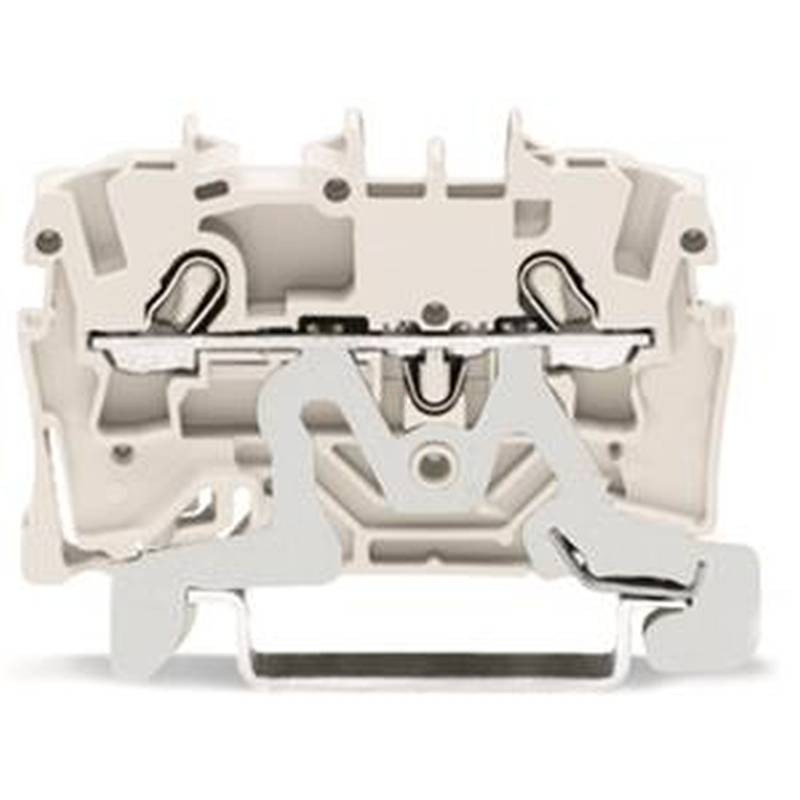

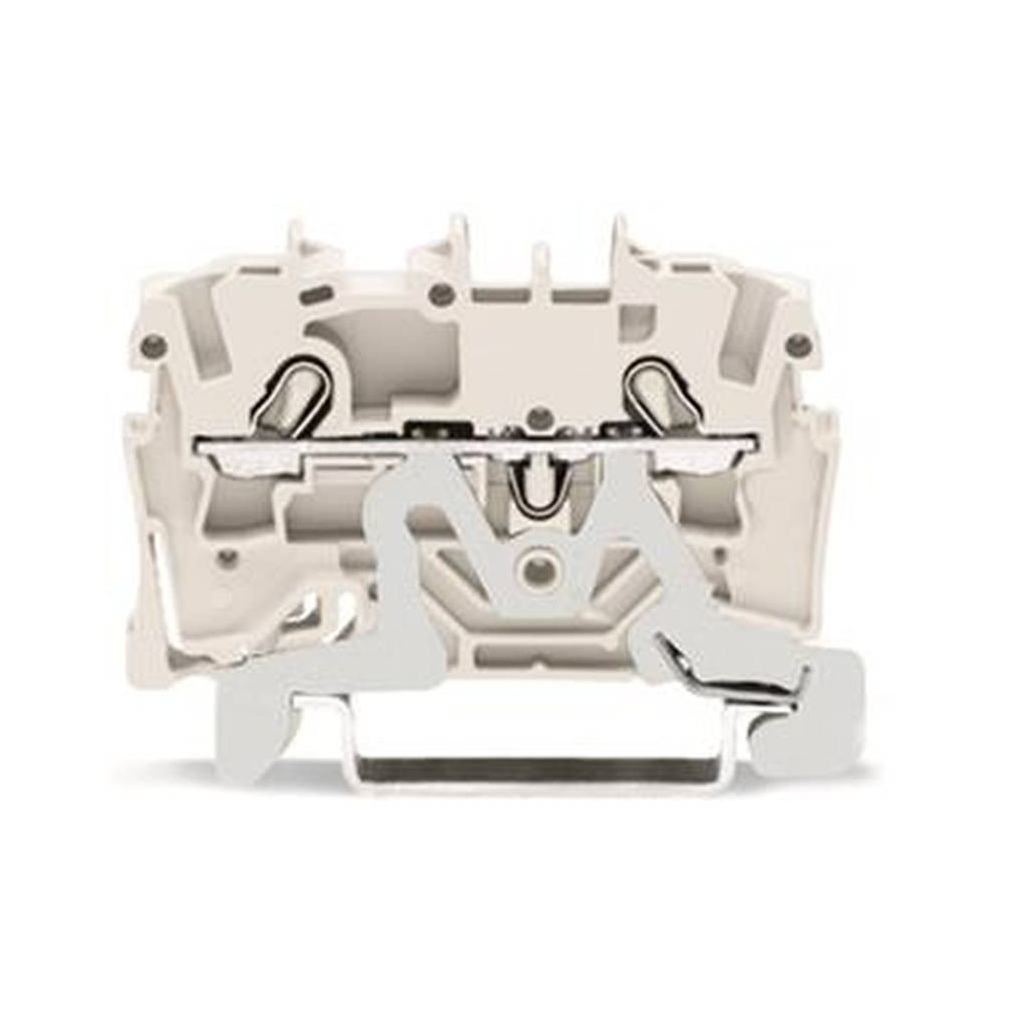

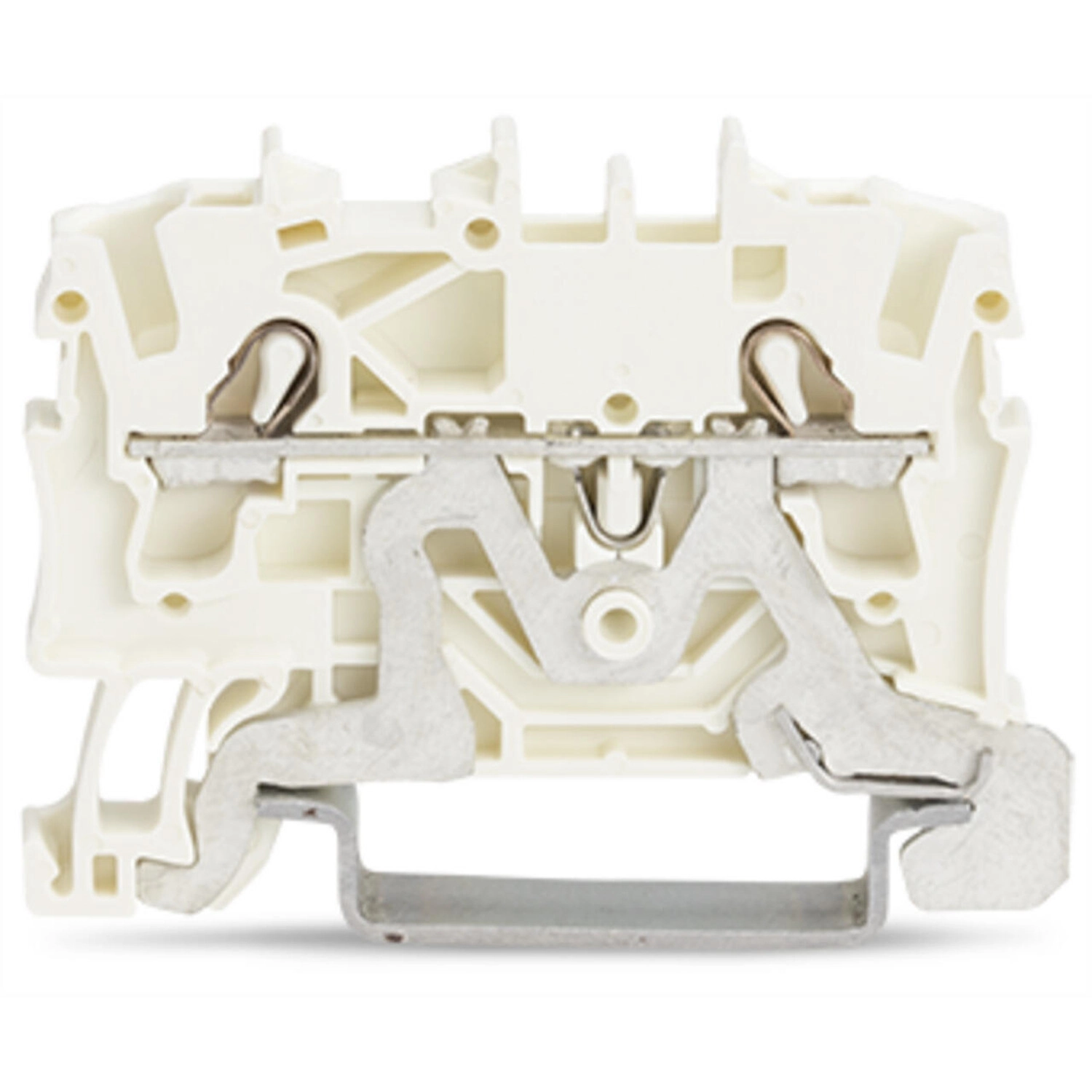

A Wago 2002-1208 fehér, kétvezetékes árnyékoló sorkapocs beépített érintkezőlábbal kapcsolódik a DIN-sínhez. Egy potenciállal, két áthidalóhellyel és 2,5 mm² névleges keresztmetszettel készül, Push-in CAGE CLAMP csatlakozással. Az árnyékoló funkcióhoz a saját villamos táblázat nem ad névleges feszültség- vagy áramértéket.
Villamos adatok
| Értékelés szabványa | IEC/EN60947-7-2 |
|---|---|
| III/3, III/2 és II/2 kategóriák névleges adatai | A feszültség, impulzusfeszültség és áram mezői minden kategóriában üresek (–). Ebből a táblázatból nem állapítható meg névleges V/kV/A érték. |
Csatlakozás, méretek és anyagok
| Csatlakozási pontok / potenciálok / szintek | 2 / 1 / 1 |
|---|---|
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszámmal |
| Vezető anyaga | Réz |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör és finom elemi szálas vezeték | 0,25 … 4 mm² / 22 … 12 AWG |
| Tömör vezeték push-in bekötéssel | 0,75 … 4 mm² / 18 … 12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1 … 2,5 mm² / 18 … 14 AWG |
| Kisebb keresztmetszet push-in feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in módon; külön számszerű alsó határ nincs megadva. |
| Csupaszolási hossz | 10 … 12 mm / 0,39 … 0,47 inch |
| Szélesség | 5,2 mm / 0,205 inch |
| Magasság a geometriai táblázatban | 50,8 mm / 2 inch |
| DIN-sín feletti mélység | 32,9 mm / 1,295 inch |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Fehér |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,096 MJ |
| Tömeg | 8 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Áthidalóhelyek száma | 2 |
| Árnyékolási funkció | Beépített érintkezőlábbal villamos és mechanikai kapcsolatot hoz létre a vezető és a DIN-sín között az árnyékolás csatlakoztatásához. |

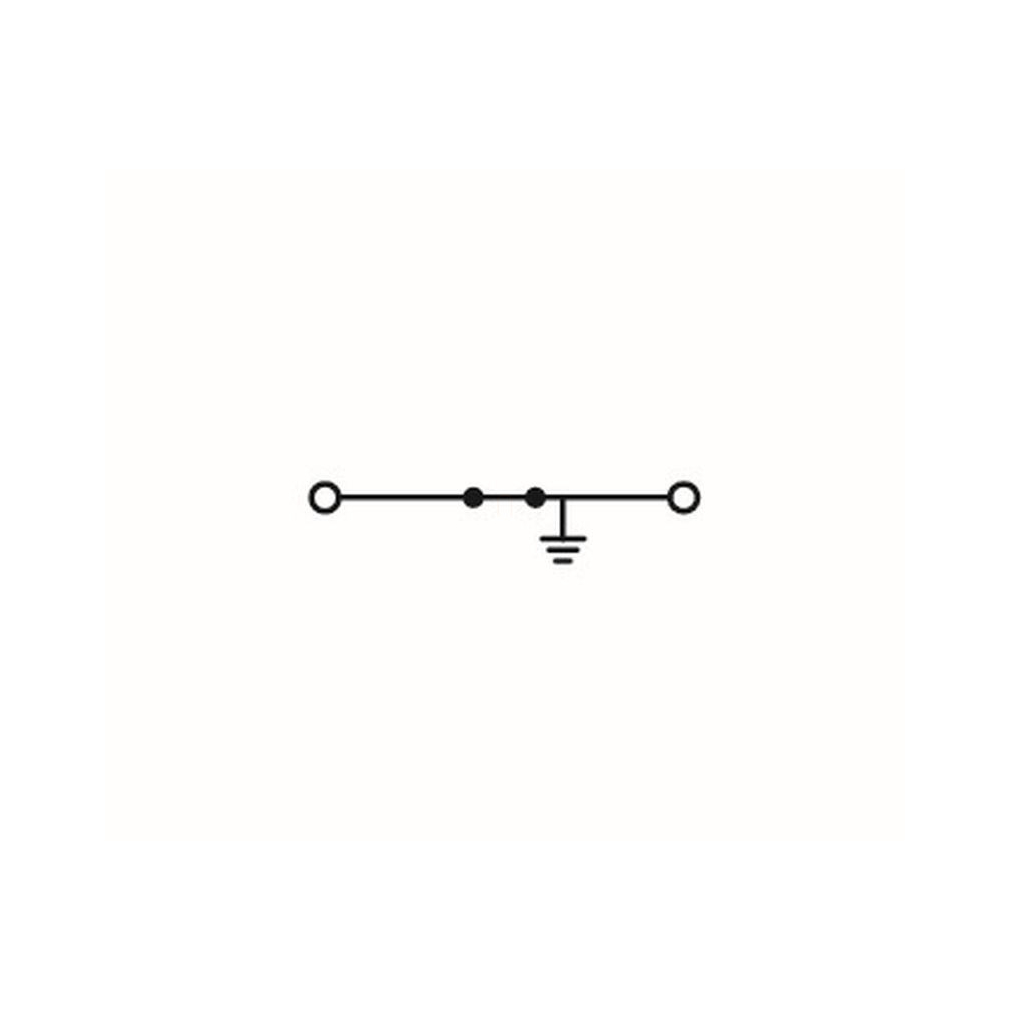

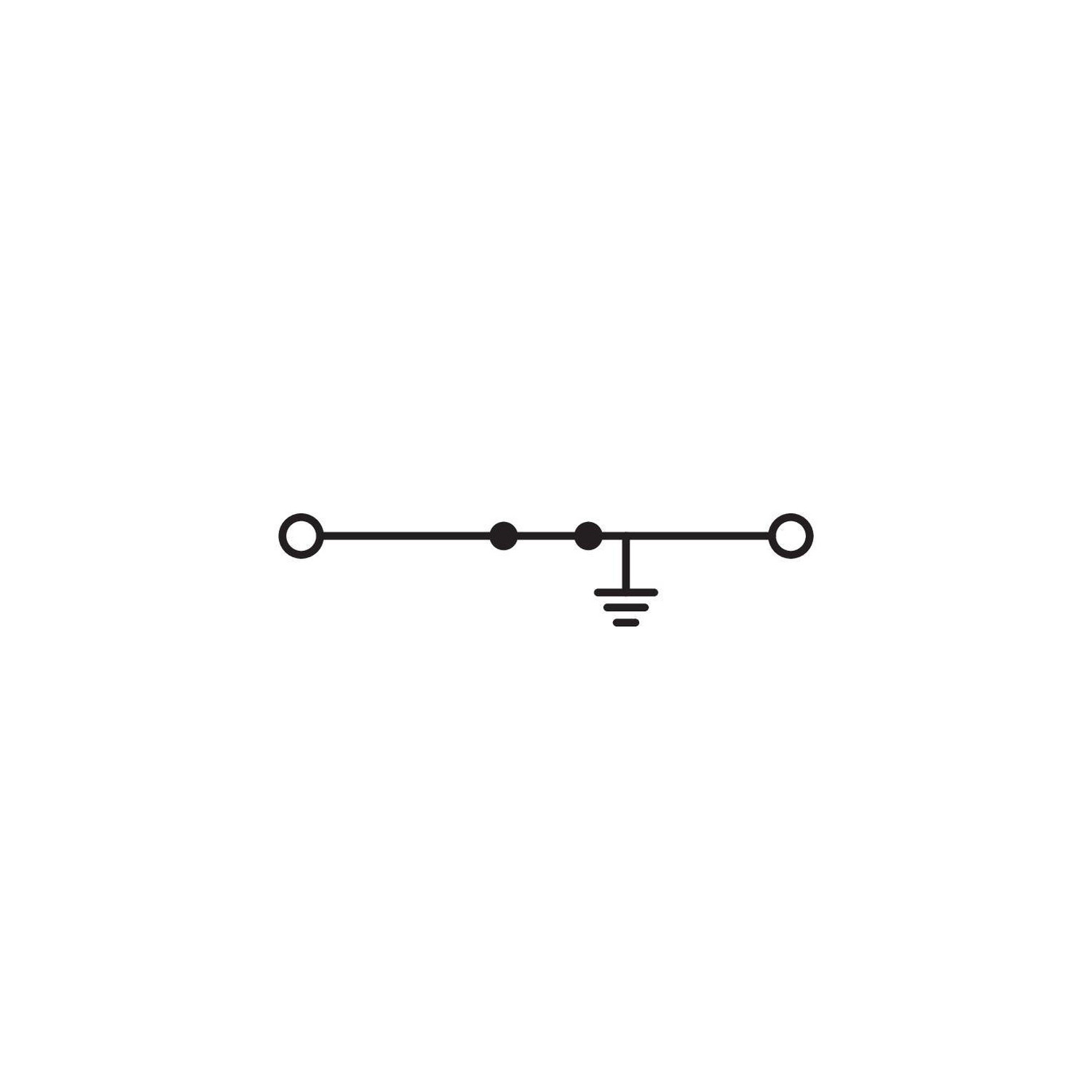

| Áramköri jelölés | A két csatlakozási pont közös vezetővel és középen sín-/földkapcsolatot jelölő leágazással szerepel. |
Egyedi feltételek és eltérő megadások

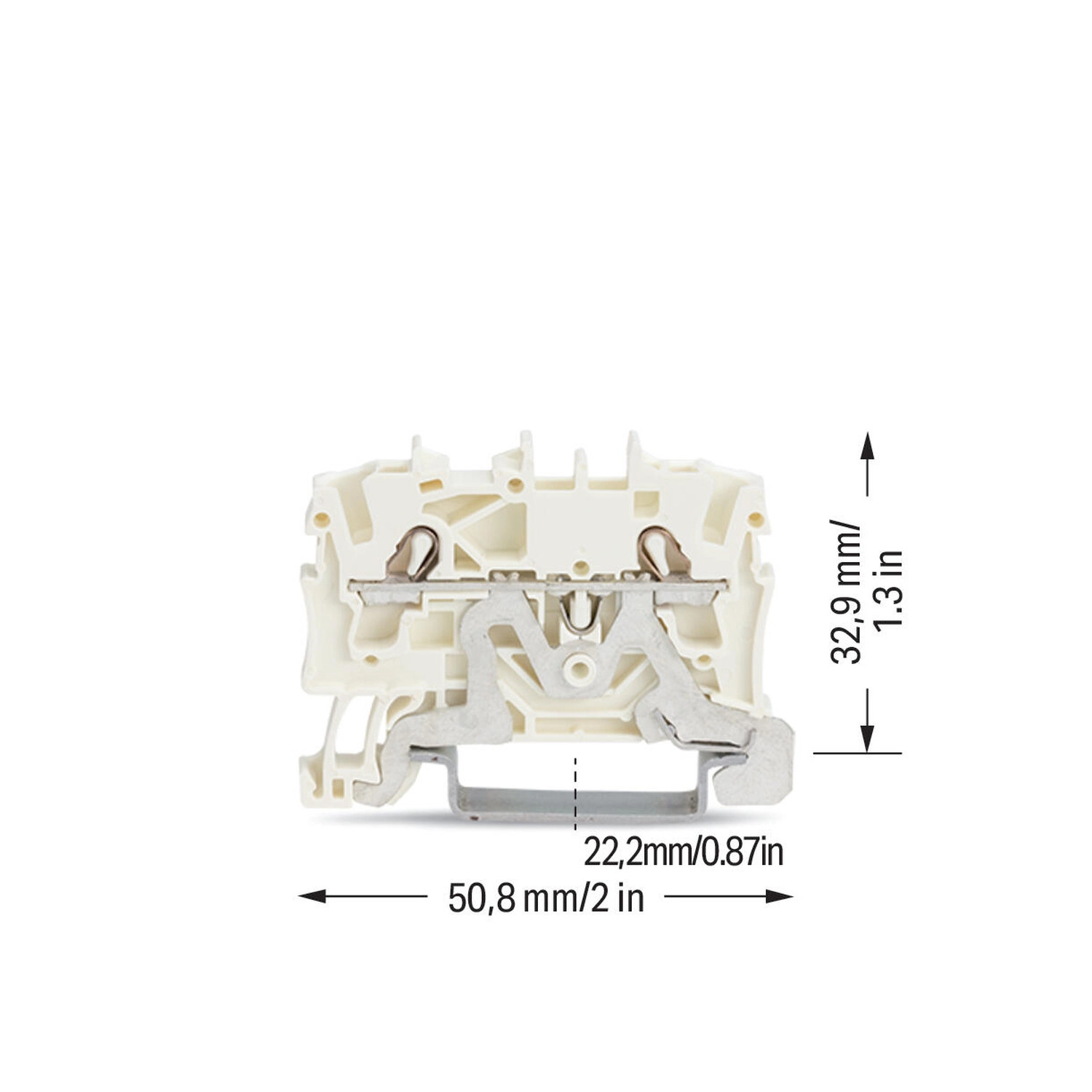

| Árnyékoló funkció és névleges adatok | Fehér árnyékoló sorkapocs, beépített sínérintkezővel. Az IEC/EN60947-7-2 szabványmegjelölés és az Ex-tanúsítványok nem pótolják az üresen hagyott névleges feszültség- és áramadatokat; más 2002-es sorkapocs névleges értékei nem vihetők át erre a termékre. |
|---|---|
| Önálló méretábra | A táblázat 50,8 mm magasságot és 32,9 mm DIN-sín feletti mélységet nevez meg. A fényképen 50,8 mm / 2 inch vízszintes és 32,9 mm / 1,3 inch függőleges méretvonal, továbbá 22,2 mm / 0,87 inch vízszintes részméret szerepel. |
| Közvetlen benyomás feltétele | A saját tömörvezeték-tartomány 0,75–4 mm² / 18–12 AWG; érvéghüvelyes finom elemi szálas vezeték push-in tartománya 1–2,5 mm² / 18–14 AWG. A kisebb vezetéket szükség szerint működtetőszerszámmal kell csatlakoztatni. A gyártói családmagyarázat relatív méretlépcsője nem írja felül e számszerű saját határokat. |
| Érvéghüvely előkészítése | A gyártói bevezető általános megfogalmazása nem ad külön krimpelési eljárást. A pontos érvéghüvelyes keresztmetszeti és push-in feltételek külön megadások; a bevezetőből nem következik krimpelési művelet elhagyására szóló termékspecifikus utasítás. |
| Áthidaló családmagyarázata | A közösítési fejezet tiszta elektrolitikus réz érintkezőt és CrNi-acél rugót ír le; a teljes névleges áram továbbítására vonatkozó családállítás nem határoz meg új névleges áramot a saját üres villamos táblázat helyett. |
| Vezetékáthidaló színmegadása | A 2009-414/000-005 és /000-006 szöveges leírása feketét ír, a képek piros, illetve kék részeket mutatnak. A szöveges és képi megadás külön marad. |
| Csoportjelölő-tartó korlátozása | A 2009-193 csoportjelölő-tartót ne használd véglapon. |
Vasúti vizsgálati feltételek
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-8054 |
|---|---|
| CSA | C22.2 No158; 154112 |
| DEKRA | EN60947; 71-149763 |
| KEMA/KEUR | EN60947; 71-124163 |
| Vasúti gyártói nyilatkozat | Railway Ready |
| ATEX | EN60079; PTB 03 ATEX 1162 U |
| CCC | GB/T3836.3; 2020312313000238; Ex eb IIC Gb, Ex eb I Mb |
| IECEx | IEC60079; IECEx PTB 03.0004U |
| INMETRO | IEC60079; TÜV 12.1307 U |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Szükséges vég- és válaszlapok
| 2002-1292 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
|---|---|
| 2002-1291 | Vég- és válaszlap; 0,8 mm vastag; szürke |
Opcionális kiegészítők
| 2002-410/000-006 | Áthidaló; 10irányú; szigetelt; kék |
|---|---|
| 2002-410/000-005 | Áthidaló; 10irányú; szigetelt; piros |
| 2002-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 2002-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2002-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2002-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2002-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2002-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2002-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2002-402/000-006 | Áthidaló; 2irányú; szigetelt; kék |
| 2002-402/000-005 | Áthidaló; 2irányú; szigetelt; piros |
| 2002-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-403/000-006 | Áthidaló; 3irányú; szigetelt; kék |
| 2002-403/000-005 | Áthidaló; 3irányú; szigetelt; piros |
| 2002-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-404/000-006 | Áthidaló; 4irányú; szigetelt; kék |
| 2002-404/000-005 | Áthidaló; 4irányú; szigetelt; piros |
| 2002-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2002-405/000-006 | Áthidaló; 5irányú; szigetelt; kék |
| 2002-405/000-005 | Áthidaló; 5irányú; szigetelt; piros |
| 2002-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-406/000-006 | Áthidaló; 6irányú; szigetelt; kék |
| 2002-406/000-005 | Áthidaló; 6irányú; szigetelt; piros |
| 2002-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 2002-407/000-006 | Áthidaló; 7irányú; szigetelt; kék |
| 2002-407/000-005 | Áthidaló; 7irányú; szigetelt; piros |
| 2002-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 2002-408/000-006 | Áthidaló; 8irányú; szigetelt; kék |
| 2002-408/000-005 | Áthidaló; 8irányú; szigetelt; piros |
| 2002-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 2002-409/000-006 | Áthidaló; 9irányú; szigetelt; kék |
| 2002-409/000-005 | Áthidaló; 9irányú; szigetelt; piros |
| 2002-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 2002-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2002-423/000-006 | Fésűs áthidaló; 1-től 3-ig; szigetelt; kék |
| 2002-423/000-005 | Fésűs áthidaló; 1-től 3-ig; szigetelt; piros |
| 2002-423 | Fésűs áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-424/000-006 | Fésűs áthidaló; 1-től 4-ig; szigetelt; kék |
| 2002-424/000-005 | Fésűs áthidaló; 1-től 4-ig; szigetelt; piros |
| 2002-424 | Fésűs áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-400 | Fésűs áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-413 | Fésűs áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-415 | Fésűs áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-480 | Lépcsőzetes áthidaló; 10irányú; szigetelt; világosszürke |
| 2002-481 | Lépcsőzetes áthidaló; 11irányú; szigetelt; világosszürke |
| 2002-482 | Lépcsőzetes áthidaló; 12irányú; szigetelt; világosszürke |
| 2002-473/011-000 | Lépcsőzetes áthidaló; 2irányú; 1-től 3-ig; szigetelt; világosszürke |
| 2002-472 | Lépcsőzetes áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-473 | Lépcsőzetes áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-475/011-000 | Lépcsőzetes áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-474 | Lépcsőzetes áthidaló; 4irányú; szigetelt; világosszürke |
| 2002-475 | Lépcsőzetes áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-476 | Lépcsőzetes áthidaló; 6irányú; szigetelt; világosszürke |
| 2002-477 | Lépcsőzetes áthidaló; 7irányú; szigetelt; világosszürke |
| 2002-478 | Lépcsőzetes áthidaló; 8irányú; szigetelt; világosszürke |
| 2002-479 | Lépcsőzetes áthidaló; 9irányú; szigetelt; világosszürke |
| 2002-477/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-479/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-481/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú; fekete |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 2002-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2002-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2002-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2002-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2002-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2002-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2002-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2002-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2002-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2002-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2002-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2002-649 | TOPJOB® S L-típus elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2002-611 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 2002-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 2002-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 2002-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 2002-161 | Átalakító; szürke |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 2002-1294 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2002-1293 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
10–12 mm.
Mekkora a névleges áram?
A saját villamos táblázat nem ad névleges áramértéket.
Mi szükséges a sor végére?
A szükséges kiegészítők között 2002-1292 narancssárga vagy 2002-1291 szürke, 0,8 mm vastag vég- és válaszlap szerepel.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2002-1208
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
7,99 g/db
Cikkszám
4055143242028
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2002-1208 2 vezetékes árnyékoló sorkapocs, 2,5 mm², Push-in CAGE CLAMP, oldalsó/középső jelölés, DIN 35 × 15 és 35 × 7,5, fehér műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2002-1208 |
| GTIN / EAN | 4055143242028 |
| Terméktípus | Kétvezetékes árnyékoló sorkapocs |
Villamos adatok
| Értékelés szabványa | IEC/EN60947-7-2 |
|---|---|
| III/3, III/2 és II/2 kategóriák névleges adatai | A feszültség, impulzusfeszültség és áram mezői minden kategóriában üresek (–). Ebből a táblázatból nem állapítható meg névleges V/kV/A érték. |
Csatlakozás, méretek és anyagok
| Csatlakozási pontok / potenciálok / szintek | 2 / 1 / 1 |
|---|---|
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszámmal |
| Vezető anyaga | Réz |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör és finom elemi szálas vezeték | 0,25 … 4 mm² / 22 … 12 AWG |
| Tömör vezeték push-in bekötéssel | 0,75 … 4 mm² / 18 … 12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1 … 2,5 mm² / 18 … 14 AWG |
| Kisebb keresztmetszet push-in feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in módon; külön számszerű alsó határ nincs megadva. |
| Csupaszolási hossz | 10 … 12 mm / 0,39 … 0,47 inch |
| Szélesség | 5,2 mm / 0,205 inch |
| Magasság a geometriai táblázatban | 50,8 mm / 2 inch |
| DIN-sín feletti mélység | 32,9 mm / 1,295 inch |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Fehér |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,096 MJ |
| Tömeg | 8 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Áthidalóhelyek száma | 2 |
| Árnyékolási funkció | Beépített érintkezőlábbal villamos és mechanikai kapcsolatot hoz létre a vezető és a DIN-sín között az árnyékolás csatlakoztatásához. |
| Áramköri jelölés | A két csatlakozási pont közös vezetővel és középen sín-/földkapcsolatot jelölő leágazással szerepel. |
Egyedi feltételek és eltérő megadások
| Árnyékoló funkció és névleges adatok | Fehér árnyékoló sorkapocs, beépített sínérintkezővel. Az IEC/EN60947-7-2 szabványmegjelölés és az Ex-tanúsítványok nem pótolják az üresen hagyott névleges feszültség- és áramadatokat; más 2002-es sorkapocs névleges értékei nem vihetők át erre a termékre. |
|---|---|
| Önálló méretábra | A táblázat 50,8 mm magasságot és 32,9 mm DIN-sín feletti mélységet nevez meg. A fényképen 50,8 mm / 2 inch vízszintes és 32,9 mm / 1,3 inch függőleges méretvonal, továbbá 22,2 mm / 0,87 inch vízszintes részméret szerepel. |
| Közvetlen benyomás feltétele | A saját tömörvezeték-tartomány 0,75–4 mm² / 18–12 AWG; érvéghüvelyes finom elemi szálas vezeték push-in tartománya 1–2,5 mm² / 18–14 AWG. A kisebb vezetéket szükség szerint működtetőszerszámmal kell csatlakoztatni. A gyártói családmagyarázat relatív méretlépcsője nem írja felül e számszerű saját határokat. |
| Érvéghüvely előkészítése | A gyártói bevezető általános megfogalmazása nem ad külön krimpelési eljárást. A pontos érvéghüvelyes keresztmetszeti és push-in feltételek külön megadások; a bevezetőből nem következik krimpelési művelet elhagyására szóló termékspecifikus utasítás. |
| Áthidaló családmagyarázata | A közösítési fejezet tiszta elektrolitikus réz érintkezőt és CrNi-acél rugót ír le; a teljes névleges áram továbbítására vonatkozó családállítás nem határoz meg új névleges áramot a saját üres villamos táblázat helyett. |
| Vezetékáthidaló színmegadása | A 2009-414/000-005 és /000-006 szöveges leírása feketét ír, a képek piros, illetve kék részeket mutatnak. A szöveges és képi megadás külön marad. |
| Csoportjelölő-tartó korlátozása | A 2009-193 csoportjelölő-tartót ne használd véglapon. |
Vasúti vizsgálati feltételek
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-8054 |
|---|---|
| CSA | C22.2 No158; 154112 |
| DEKRA | EN60947; 71-149763 |
| KEMA/KEUR | EN60947; 71-124163 |
| Vasúti gyártói nyilatkozat | Railway Ready |
| ATEX | EN60079; PTB 03 ATEX 1162 U |
| CCC | GB/T3836.3; 2020312313000238; Ex eb IIC Gb, Ex eb I Mb |
| IECEx | IEC60079; IECEx PTB 03.0004U |
| INMETRO | IEC60079; TÜV 12.1307 U |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Szükséges vég- és válaszlapok
| 2002-1292 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
|---|---|
| 2002-1291 | Vég- és válaszlap; 0,8 mm vastag; szürke |
Opcionális kiegészítők
| 2002-410/000-006 | Áthidaló; 10irányú; szigetelt; kék |
|---|---|
| 2002-410/000-005 | Áthidaló; 10irányú; szigetelt; piros |
| 2002-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 2002-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2002-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2002-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2002-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2002-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2002-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2002-402/000-006 | Áthidaló; 2irányú; szigetelt; kék |
| 2002-402/000-005 | Áthidaló; 2irányú; szigetelt; piros |
| 2002-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-403/000-006 | Áthidaló; 3irányú; szigetelt; kék |
| 2002-403/000-005 | Áthidaló; 3irányú; szigetelt; piros |
| 2002-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-404/000-006 | Áthidaló; 4irányú; szigetelt; kék |
| 2002-404/000-005 | Áthidaló; 4irányú; szigetelt; piros |
| 2002-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2002-405/000-006 | Áthidaló; 5irányú; szigetelt; kék |
| 2002-405/000-005 | Áthidaló; 5irányú; szigetelt; piros |
| 2002-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-406/000-006 | Áthidaló; 6irányú; szigetelt; kék |
| 2002-406/000-005 | Áthidaló; 6irányú; szigetelt; piros |
| 2002-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 2002-407/000-006 | Áthidaló; 7irányú; szigetelt; kék |
| 2002-407/000-005 | Áthidaló; 7irányú; szigetelt; piros |
| 2002-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 2002-408/000-006 | Áthidaló; 8irányú; szigetelt; kék |
| 2002-408/000-005 | Áthidaló; 8irányú; szigetelt; piros |
| 2002-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 2002-409/000-006 | Áthidaló; 9irányú; szigetelt; kék |
| 2002-409/000-005 | Áthidaló; 9irányú; szigetelt; piros |
| 2002-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 2002-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2002-423/000-006 | Fésűs áthidaló; 1-től 3-ig; szigetelt; kék |
| 2002-423/000-005 | Fésűs áthidaló; 1-től 3-ig; szigetelt; piros |
| 2002-423 | Fésűs áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-424/000-006 | Fésűs áthidaló; 1-től 4-ig; szigetelt; kék |
| 2002-424/000-005 | Fésűs áthidaló; 1-től 4-ig; szigetelt; piros |
| 2002-424 | Fésűs áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-400 | Fésűs áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-413 | Fésűs áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-415 | Fésűs áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-480 | Lépcsőzetes áthidaló; 10irányú; szigetelt; világosszürke |
| 2002-481 | Lépcsőzetes áthidaló; 11irányú; szigetelt; világosszürke |
| 2002-482 | Lépcsőzetes áthidaló; 12irányú; szigetelt; világosszürke |
| 2002-473/011-000 | Lépcsőzetes áthidaló; 2irányú; 1-től 3-ig; szigetelt; világosszürke |
| 2002-472 | Lépcsőzetes áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-473 | Lépcsőzetes áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-475/011-000 | Lépcsőzetes áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-474 | Lépcsőzetes áthidaló; 4irányú; szigetelt; világosszürke |
| 2002-475 | Lépcsőzetes áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-476 | Lépcsőzetes áthidaló; 6irányú; szigetelt; világosszürke |
| 2002-477 | Lépcsőzetes áthidaló; 7irányú; szigetelt; világosszürke |
| 2002-478 | Lépcsőzetes áthidaló; 8irányú; szigetelt; világosszürke |
| 2002-479 | Lépcsőzetes áthidaló; 9irányú; szigetelt; világosszürke |
| 2002-477/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-479/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-481/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú; fekete |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 2002-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2002-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2002-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2002-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2002-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2002-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2002-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2002-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2002-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2002-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2002-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2002-649 | TOPJOB® S L-típus elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2002-611 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 2002-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 2002-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 2002-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 2002-161 | Átalakító; szürke |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 2002-1294 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2002-1293 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-41 |
| eCl@ss 9.0 | 27-14-11-41 |
| ETIM 9.0 | EC000901 |
| ETIM 10.0 | EC000901 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.17. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2002-1208 2 vezetékes árnyékoló sorkapocs, 2,5 mm², Push-in CAGE CLAMP, oldalsó/középső jelölés, DIN 35 × 15 és 35 × 7,5, fehér használati útmutató
Vezeték csatlakoztatása
A csupaszolási hossz 10–12 mm. Tömör vezeték 0,75–4 mm², érvéghüvelyes finom elemi szálas vezeték 1–2,5 mm² között csatlakoztatható a saját push-in megadás szerint.
1
A megfelelő tömör vagy érvéghüvelyes vezetéket egyszerűen nyomd be a csatlakozási pontba.
2
Érvéghüvely nélküli finom elemi szálas, illetve nem benyomható kis keresztmetszetű vezetéknél működtetőszerszámmal nyisd a kapocspontot. A szerszámot függőlegesen helyezd be; a vezetékbevezetés szöge kisebb mint 15 fok.
Dugaszolható áthidaló eltávolítása
1
Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót.
2
Legfeljebb öt kontaktusnál középen dolgozz; ötnél több kontaktusnál felváltva mindkét oldalon.
Lépcsőzetes áthidalók
1
Fordítsd a piros részeket a belső oldal felé.
2
Ütközésig nyomd be a lépcsőzetes áthidalót a kapocspontba.
3
Eltávolításhoz helyezd a működtetőszerszámot a lépcsőzetes áthidalók közé, majd emeld ki az áthidalót.
Közösítési módok
A folyamatos közösítéshez való 2002-es áthidaló egy áthidalónyílásban kapcsolja össze a sorkapcsokat; a második nyílás további közösítéshez vagy ellenőrzéshez használható. Az 1–3 rövidrezáró áthidaló minden második sorkapcsot közösíti. A gyártó csillag- és deltakapcsoláshoz külön áthidalót mutat be. Egyedi áthidalók a közösítendő mintához az áthidalási kontaktusok megbontásával és eltávolításával alakíthatók ki a 2000, 2001, 2002 és 2004 sorozatok példájában.
1
A vezetékáthidalót teljesen behelyezett állapotig nyomd a sorkapocsba.
2
Újrahuzalozáskor működtetőszerszámmal emeld ki az áthidalót.
Ellenőrzés
A gyártó 2 mm átmérőjű vizsgálókontaktussal és kétpólusú feszültségmérővel történő vizsgálatot mutat be. A 2009-174 CAT I adapter 4 mm átmérőjű dugóhoz, a 2009-182 adapter legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték szerszám nélküli csatlakoztatásához használható; mindkettő a 2000–2016-os sorozatokhoz megadott.
Jelölés
1
Pattintsd a WMB Inline jelölőket a jelölősávba.
Árnyékolás és villamos hatókör
Fehér árnyékoló sorkapocs, beépített sínérintkezővel. Az IEC/EN60947-7-2 szabványmegjelölés és az Ex-tanúsítványok nem pótolják az üresen hagyott névleges feszültség- és áramadatokat; más 2002-es sorkapocs névleges értékei nem vihetők át erre a termékre.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
