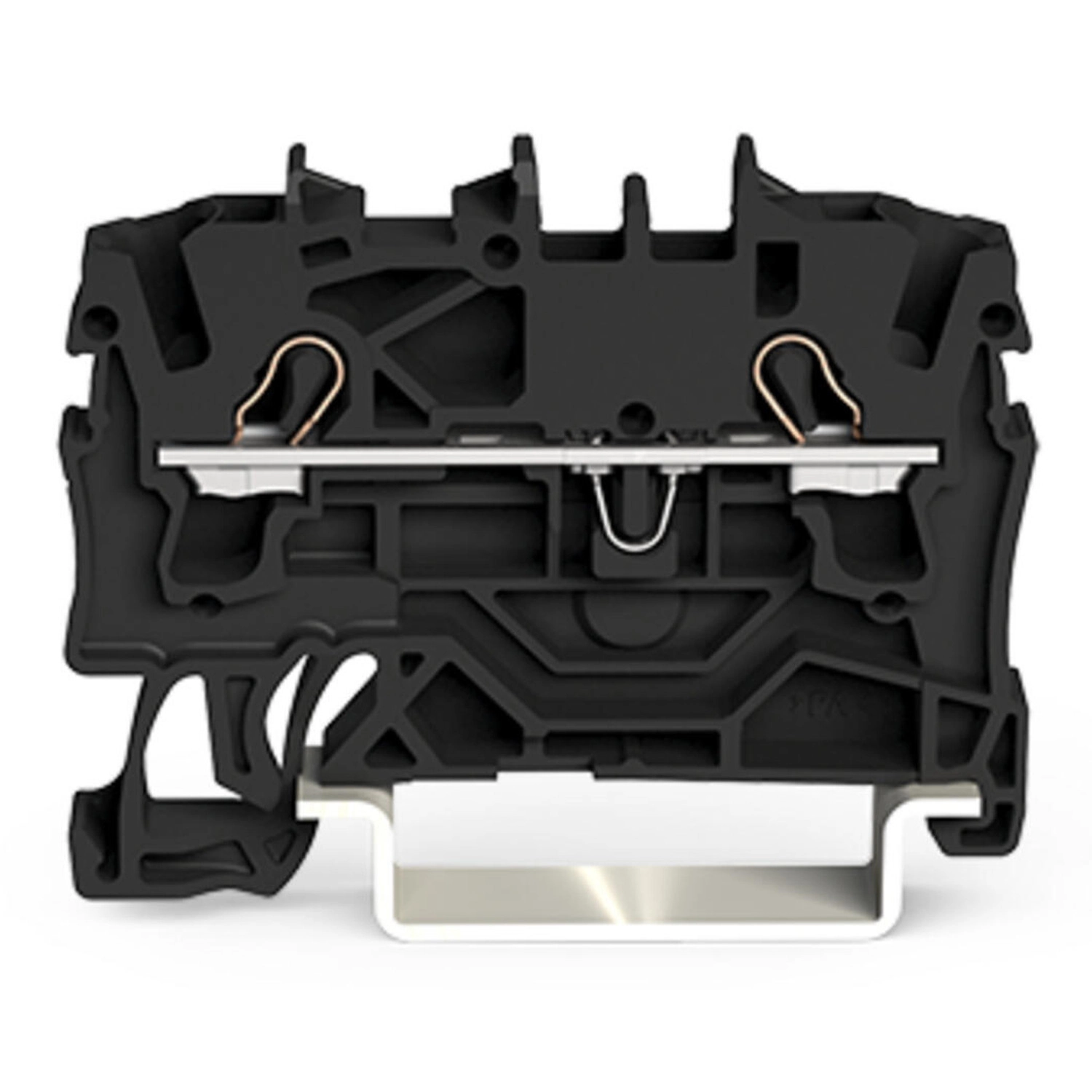

Átmenő sorkapocs, 2002-es sorozat, kezelőszerszámos működtetés. A Wago 2002-1205 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 10–12 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A termék sokoldalúan használható. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozás karbantartásmentes. Nincs szükség külön előkészítésre, például a vezető érvéghüvelyének préselésére. Méretei: 5,2 × 48,5 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,25–4 mm². Push-in CAGE CLAMP® rugós csatlakozás a megbízható szereléshez, az időigényes csavaros kötések helyett. A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Minden igényhez megfelelő működtetési lehetőséget kínálnak: karos, nyomógombos vagy működtetőnyílásos változatot. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Kompakt méretek. Tartósan biztonságos csatlakozások. Kezelőszerszámos működtetés. Meghatározott Ex alkalmazásokhoz alkalmas.
A Wago 2002-1205 fekete kétvezetékes átmenő sorkapocs 2,5 mm² névleges keresztmetszettel és Push-in CAGE CLAMP csatlakozással készül. Két bekötési ponttal, középső és oldalsó jelöléssel rendelkezik. DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető; szélessége 5,2 mm, a vezeték csupaszolási hossza 10–12 mm.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 24 A |
|---|---|
| Áram a legnagyobb vezeték-keresztmetszetnél, III/3 | 32 A |
| IEC/EN 60947-7-1; III/2 és II/2 | A feszültség-, impulzusfeszültség-, névlegesáram- és maximális keresztmetszethez tartozó áramértékek helyén – szerepel. |
| UL 1059; B és C felhasználási csoport | 600 V; 20 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; B és C felhasználási csoport | 600 V; 20 A, mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | Feszültség és áram: – |
| Robbanásvédelmi kiértékelés | ATEX: PTB 03 ATEX 1162 U / IECEx: PTB 03.0004U (Ex eb IIC Gb) |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 22 A |
| Ex e II névleges áram áthidalóval | 20 A |
| Veszteségi teljesítmény potenciálonként | 0,7661 W |
| A veszteségi adat névleges árama | 24 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–4 mm² / 18–12 AWG |
| Többeres vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 5,2 mm / 0,205 inch |
|---|---|
| Magasság | 48,5 mm / 1,909 inch |
| Mélység a DIN-sín felső élétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |

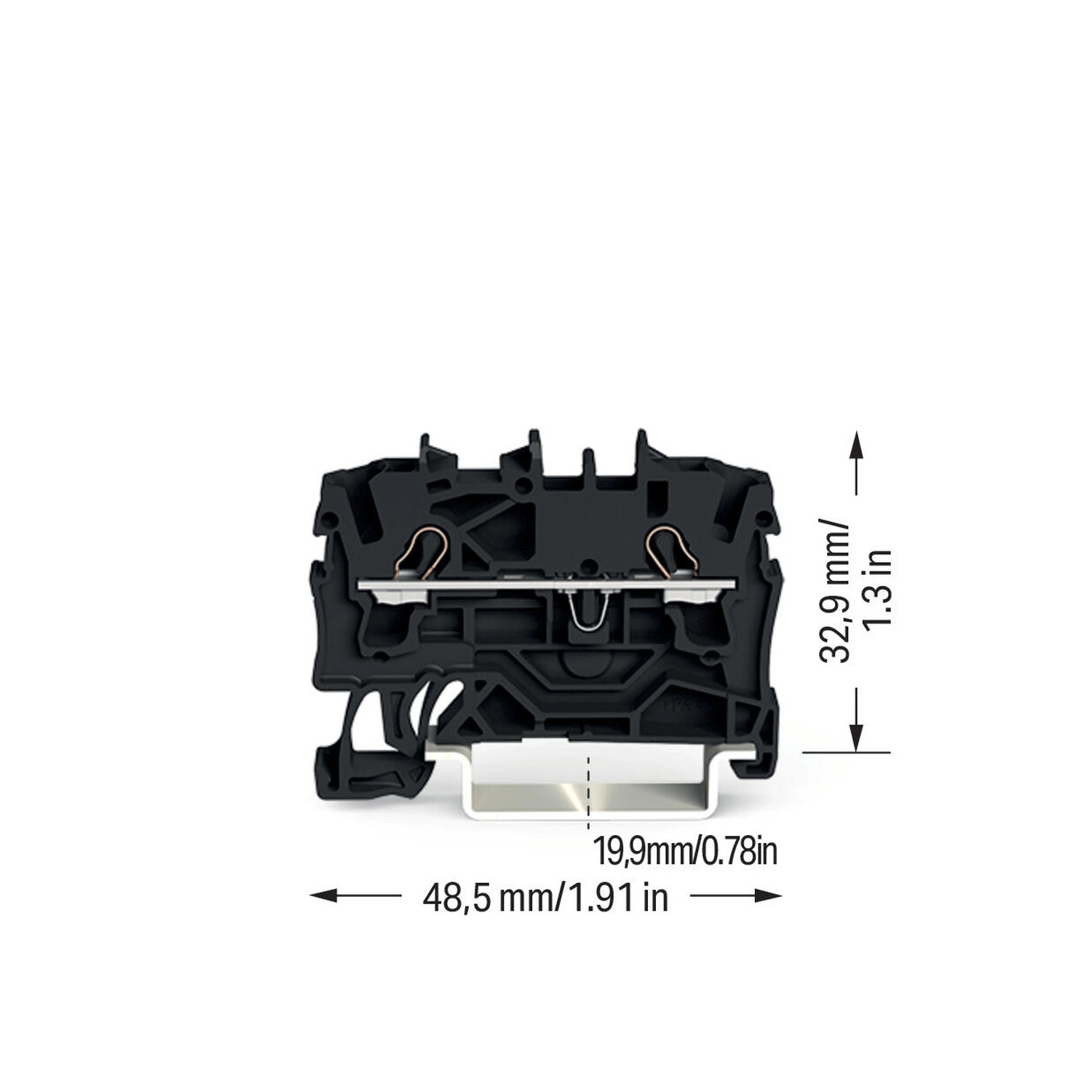

| Méretábra vízszintes mérete | 48,5 mm / 1,91 inch |
| Méretábra részmérete | 19,9 mm / 0,78 inch |
| Méretábra függőleges mérete | 32,9 mm / 1,3 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Fekete |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,098 MJ |
| Tömeg | 4,9 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

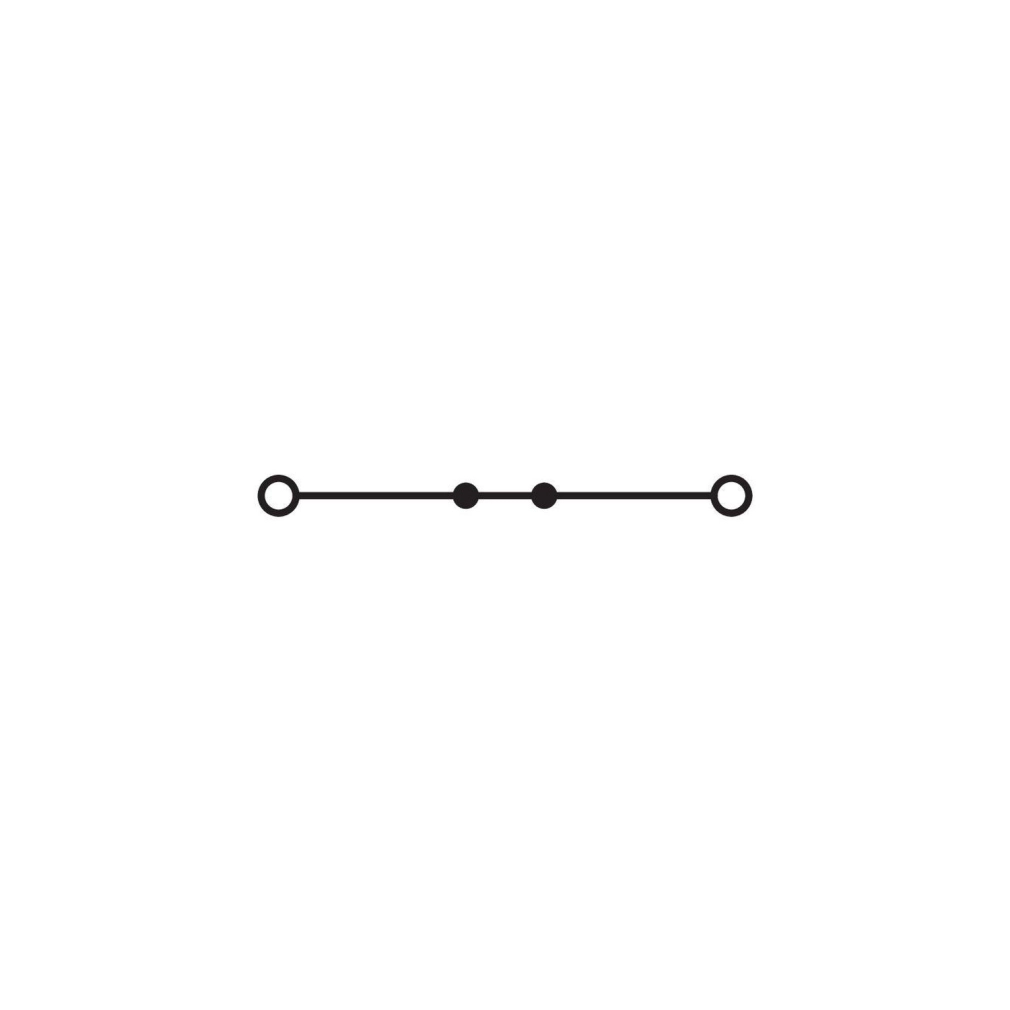

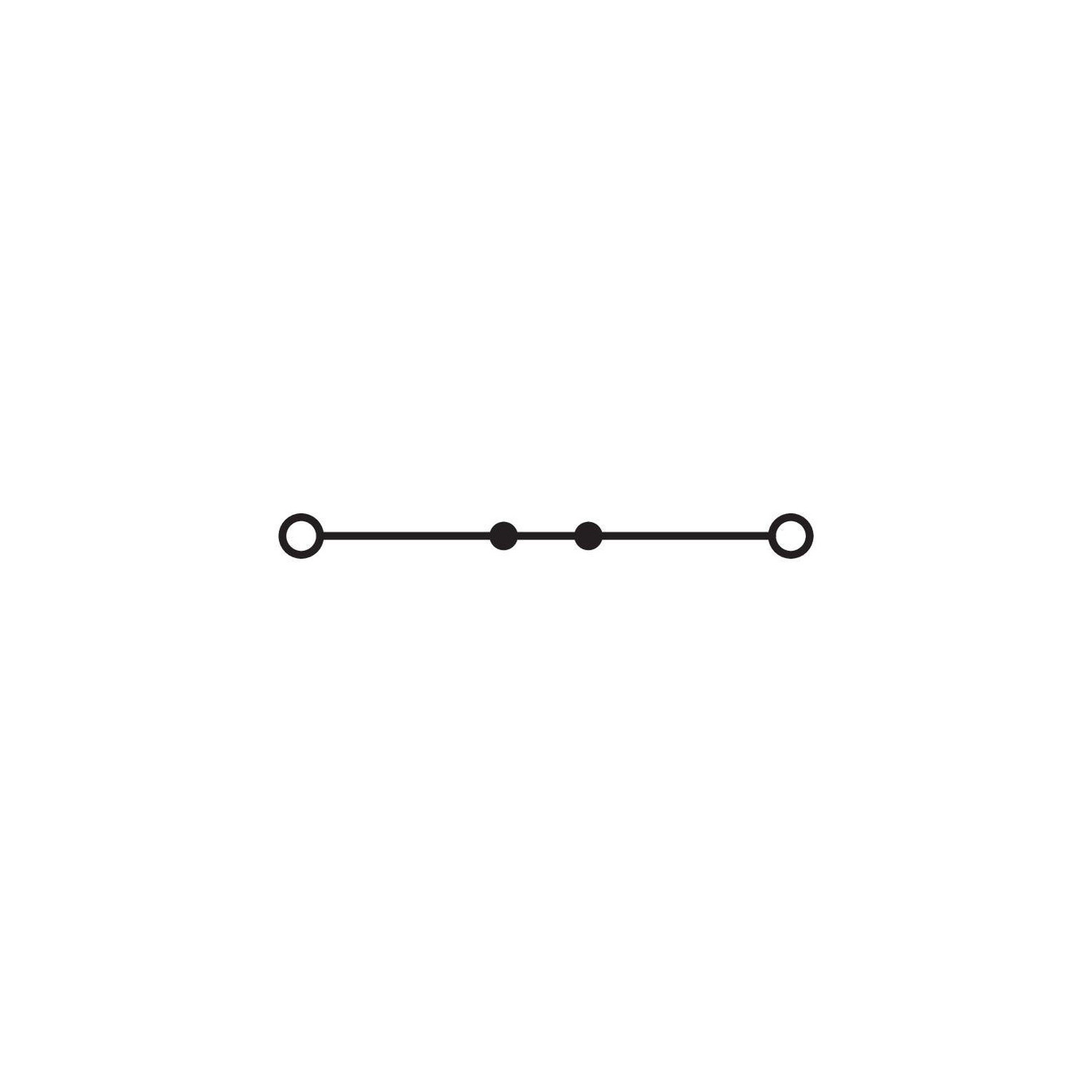

| Áramköri rajz | Két bekötési végpontot folytonos vezetővonal köt össze. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Egyedi alkalmazási és adateltérési feltételek
| Tömör vezeték közvetlen push-in feltétele | A tömör vezeték közvetlen bekötési tartománya 0,75–4 mm². Az általános kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték szerszám nélküli benyomását említi. Ez nem bővíti a konkrét tartományt, és nem érvéghüvelyes vezetékre vonatkozó méretválasztási szabály. |
|---|---|
| Érvéghüvelyes vezeték | Szigetelt érvéghüvellyel 0,25–2,5 mm²; közvetlen push-in módszernél 1–2,5 mm². A tömör vezeték méretlépéses kezelési példája nem helyettesíti ezeket az érvéghüvelyes tartományokat. |
| Vizsgálócsatlakozások | A közvetlen vizsgálati csatlakozás 2 mm átmérőjű vizsgálókontaktus. A 2009-174 CAT I adapter külön 4 mm-es dugóhoz való; a 2009-182 adapter külön legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetékhez. Mindkettő megadott sorozattartománya 2000–2016. |
| Csoportjelölő hatóköre | A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sínre szerelhető sorkapcsokhoz való; véglapon nem használható. |
| Burkolattartó hatóköre | A 709-169 opcionális tartozék saját leírása a 279–282, 880, 264 és 270 sorozatokat nevezi meg. Ez nem módosítja a sorkapocs saját sorozatazonosítóját. |
| Vezetékáthidaló színmegadása | A 2009-414/000-005 és 2009-414/000-006 tartozékok szöveges színmegadása fekete, a bemutatott képeik piros, illetve kék vezetéket mutatnak. A képszín és a szöveges színmegadás eltér; a pontos változatot a cikkszám azonosítja. |
| Áramadatok eltérő feltételei | IEC/EN III/3 névleges áram: 24 A; legnagyobb vezeték-keresztmetszetnél: 32 A. UL és CSA B/C: 20 A. Ex e II: 22 A, áthidalóval 20 A. A 0,7661 W veszteségi teljesítmény 24 A-re vonatkozik. |
| Áthidalás és Ex áram | Az áthidalórendszer teljes névleges áramot említő általános leírása nem emeli meg a külön megadott 20 A-es, áthidalóval érvényes Ex e II értéket. |
| Ex jelölések külön hatóköre | A kiértékelési sor Ex eb IIC Gb megadást tartalmaz. Az AEx jóváhagyás AEx eb IIC, illetve Ex eb IIC jelölése külön érvényes; a tanúsítványok jelölései nem vonhatók össze. A konkrét beépítésnél az érvényes tanúsítvány és a Technical Section / Technical Explications előírásai irányadók. |
| Ex i alkalmazási példa | A kék házas átmenő sorkapcsokra vonatkozó általános Ex i példa nem a fekete kivitel Ui vagy Ii biztonsági paramétere. |
| 2009-182 tartozék egységmegadása | A tartozék leírásában a legnagyobb érték 2,5 mm², a külön 0,08–2,5 tartomány mellett viszont mm egység szerepel. A kezelési rész legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetéket ad meg; a hiányos egységű tartományt nem alakítjuk át más csatlakozási határrá. |
| AWG és mm² számpárok | Az érvéghüvelyes push-in tartomány 1–2,5 mm² mellett 18–14 AWG értéket ad meg. Ezek külön megadott számpárok; az AWG értékekből nem származtatunk más mm²-határt. |
| L-típusú vizsgálómodul ábrája | A kezelési fejezet a kontaktusok keresztmetszeti képét mutatja. A képből nem következik külön behelyezési vagy eltávolítási műveletsor. |
| Alkatrészmodulok hatóköre | A LED-es és diódás 2002-880 alkatrészmodulok külön tartozékok, nem a sorkapocs beépített funkciói. A hozzájuk megadott legfeljebb 85 °C működési hőmérséklet nem változtatja meg a sorkapocs saját hőmérsékleti tartományát. |
| 2016-499 példa AWG-eltérése | A 2016-499 példája a 16 mm² mellett 16 AWG értéket nyomtat, míg a léptetési példák a 16 mm² mellett 6 AWG értéket adnak meg. Mindkét eltérő számpár külön megmarad. Az ellentmondó AWG-adat alapján nem adható vezeték-méretválasztási ajánlás; a konkrét összeállításhoz a gyártói tisztázás szükséges. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL-8054 |
|---|---|
| CSA | CSA Group; C22.2 No. 158; 154112 |
| DEKRA | DEKRA Certification B.V.; EN 60947; 71-149763 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-124163 |
| UL | Underwriters Laboratories Inc.; UL 1059; E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; EN 60947; 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
| AEx | Underwriters Laboratories Inc.; UL 60079; E185892 (AEx eb IIC, illetve Ex eb IIC) |
| ATEX jóváhagyás | Physikalisch Technische Bundesanstalt; EN 60079; PTB 03 ATEX 1162 U (II 2 G Ex eb IIC Gb / I M2 Ex eb I Mb) |
| CCC | CQST/CNEx; GB/T 3836.3; 2020312313000238 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx jóváhagyás | Physikalisch Technische Bundesanstalt; IEC 60079; IECEx PTB 03.0004U (Ex eb IIC Gb vagy Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 12.1307 U |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2002-1292 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
| 2002-1291 | Vég- és válaszlap; 0,8 mm vastag; szürke |
